Ürün Tipi	Elektrikli Ocaklı Bağımsız Gazlı Fırın
Marka	Zanussi
Model	ZXL636ITX
Ocak Boyutları (Genişlik x Derinlik)	580 mm x 510 mm
Ocak Montaj Girinti Boyutları (Genişlik x Derinlik)	560 mm x 480 mm
Toplam Gaz Gücü	6.0 kW (G20 20 mbar)
Toplam Elektrik Gücü	1.5 kW (230 V ~ 50 Hz)
Hızlı Brülör Gücü	3.0 kW (doğal gaz) / 2.8 kW (LPG)
Yarı Hızlı Brülör Gücü	2.0 kW
Yardımcı Brülör Gücü	1.0 kW
Elektrikli Pişirme Bölgesi Gücü	1.5 kW (hızlı ocak)
Gaz Beslemesi	G20 (20 mbar) veya LPG G30/G31 (30 mbar)
Brülör Ateşleme	Otomatik elektrikli ateşleme
Güvenlik Özellikleri	Alev termokupl, çocuk güvenliği uyarıları, alev söndüğünde otomatik kapanma
Kontrol Düğmeleri	Ateşleme konumlu it-çevir
Tava Destekleri	Emaye, sadece elde yıkama (bulaşık makinesinde yıkanamaz)
Brülör Kapağı ve Taç	Temizlik için çıkarılabilir, ılık sabunlu suyla elde yıkayın
Enjektör Değişimi	Gaz tipi dönüşümü için mümkündür, enjektörler dahildir
Minimum Seviye Ayarı	Gaz tipi değişimi için ayarlanabilir bypass vidası
Elektrik Bağlantısı	H05V2V2-F T90 kablo, 230 V, tüm kutuplarda bağlantı kesme gerektirir
Kurulum Türü	Ankastre veya bağımsız, uygun havalandırma gerektirir
Ülke Geçerliliği	Kullanım kılavuzu kapağındaki sembollere bakın
Yedek Parça Bulunabilirliği	Servis Force Merkezi'nden orijinal parçalar
Çevre Bertarafı	Evsel atık olarak atmayın, WEEE toplama noktasında geri dönüştürün

Sık sorulan sorular - ZXL636ITX ZANUSSI

Gaz brülörünü nasıl yakarım?

Kontrol düğmesini saat yönünün tersine maksimum konuma (ateşleme sembolü) çevirin ve aşağı itin. Termokulu ısıtmak için yaklaşık 5 saniye basılı tutun. 15 saniye sonra yanmazsa, bırakın ve tekrar denemeden önce 1 dakika bekleyin.

Ateşlemeden hemen sonra alev neden söner?

Termokul yeterince ısınmamış olabilir. Alev göründükten sonra termokulün sıcaklığa ulaşması için düğmeyi en az 5 saniye basılı tuttuğunuzdan emin olun.

Fırını LPG kullanacak şekilde dönüştürebilir miyim?

Evet. Enjektörleri LPG için sağlananlarla değiştirin (teknik veri tablosuna bakın). Minimum seviye vidasını tamamen sıkarak ayarlayın. Ayrıca LPG için sağlanan etiketi değiştirin.

Ocağı nasıl temizlerim?

Tava desteklerini, brülör kapaklarını ve taçlarını çıkarın. Emaye parçaları ılık sabunlu suyla yıkayın. Paslanmaz çelik için su ve yumuşak bir bez kullanın. Aşındırıcı temizleyiciler, çelik yünü veya buharlı temizleyiciler kullanmayın.

Brülör kıvılcım çıkarmazsa ne yapmalıyım?

Ünitenin elektrik şebekesine bağlı olduğunu ve sigortanın atmadığını kontrol edin. Ayrıca brülör kapağı ve taçının doğru konumlandırıldığından emin olun. Sorun devam ederse Servis Force Merkezi ile iletişime geçin.

Her brülör için hangi boyutta tencere kullanmalıyım?

Hızlı brülör: 180-260 mm çap; yarı hızlı: 120-180 mm; yardımcı: 80-180 mm. Tencerelerin ortalandığından ve ocak kenarlarından taşmadığından emin olun.

Minimum alev seviyesini nasıl ayarlarım?

Kontrol düğmesini çıkarın, ardından ince bir tornavida ile bypass vidasını çevirin. Doğal gazdan LPG'ye geçişte tamamen sıkın; LPG'den doğal gaza geçişte yaklaşık 1/4 tur gevşetin.

Ocağı tencere olmadan kullanabilir miyim?

Hayır. Ocağı asla tencere olmadan kullanmayın. Aşırı ısınmaya ve brülöre hasar verebilir.

Bu fırının elektrik gereksinimi nedir?

230 V ~ 50 Hz, 1.5 kW toplam elektrik yükü. En az 3 mm kontak açıklığı olan tüm kutuplu bir ayırma cihazı ile bağlanmalıdır.

Kullanım ömrü sonunda ürünü nasıl imha ederim?

Evsel atık olarak atmayın. Çevreye zarar vermemek için elektrikli ve elektronik ekipman geri dönüşümü için belirlenmiş toplama noktasına götürün.

KULLANIM KILAVUZU ZXL636ITX ZANUSSI

TR Kullanma Kılavuzu 71

USER MANUAL

Güvenlik bilgileri	71
Montaj	73
Cihazın tanımı	77
Cihazın çalıştırılması	79
Yararlı ipuçları ve bilgiler

Bakım ve temizlik	79
Servisi aramadan önce	80
Teknik veriler	80
Çevreyle ilgili bilgiler	81

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

Güvenlik bilgileri

⚠️ Uyarı Bu talimatlar sadece, bu kitabın kapağında sembolleri bulunan ülkeler için geçerlidir.
Kendi güvenliğiniz ve cihazın doğru çalışması için cihazı monte etmeden ve kullanmadan önce, bu kılavuzu dikkatle okuyunuz. Bu kılavuzu saklayınız, cihazı başka bir yere taşıdığı zda veya sattığınızda dahi beraberinde veriniz. Kullanıcılar, cihazın çalışma ve emniyet özelliklerini tam olarak bilmelidir.

Genel güvenlik

Uyarı Fiziksel, duyusal ve mental kapasiteleri düşük veya cihazın kullanımı hakkında deneyimi ve bilgisi olmayan kişiler (çocuklar da dahil) bu cihazı kullanmamalıdır. Bu kişiler cihazı, güvenliklerinden sorumlu olan bir kişinin denetimi altında veya cihazın kullanımı hakkında bu kişi tarafından bilgilendirilmek kaydıyla kullanabilir.
Cihaz, harici zamanlayıcı veya ayrı uzak kumanda sistemiyle çalıştırılmak üzere tasarlanmamıştır.

Çocuk güvenliği

• Sadece yetişkinler bu cihazı kullanabilir. Çocuklar, cihazla oynamamaları için denetim altında tutulmalıdır.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun. Boğulma ve yaralanma riski vardır.
• Cihazı kullanırken ve kullandıktan sonra çocukları cihazdan uzak tutun.

Kullanım

• Kullanmaya başlamadan önce, tüm ambalajları, etiketleri ve tabakaları cihazdan çıkarın. Bilgi etiketini çıkarmayın. Garantinin geçersiz olmasına neden olabilir.
• Kullandıktan sonra pişirme bölgelerini "kapalı" konumuna ayarlayın.
• Ocak bekleri ve erişilebilir parçalar kullanım esnasında ısınırlar. Pişirme yüzeyinin üzerine çatal-bıçak veya tencere kapağı koymayın. Tencereler ve içindekiler devri-lebilir. Yanma riski söz konusudur.
• Aşırı ısınan bitkisel ve hayvansal yağlar çok çabuk alev alabilir. Yangın riski vardır.
• Cihaz çalışır durumdayken denetimsiz bırakmayın.
• Çalışırken cihazı her zaman kontrol edin.
• Sıvıların ocağın üzerindeki deliklere sızmasını önleyin.
• Ocağı pişirme kabı olmadan kullanmayın.
• Bu cihaz, sadece ev içi kullanım içindir. Cihazı ticari veya endüstriyel amaçlarla kullanmayın.
• Cihazı sadece evde yemek pişirmek için kullanın. Bu, kişilerin yaralanmasını veya ürünlerin zarar görmesini önlemek içindir.
• Sadece taban çapı ocak beklerinin çapına uygun olan pişirme kapları kullanın. Varsa, cam plaka aşırı ısınarak parçalanabilir.
• Çapı ocak bekinin boyutundan küçük kaplar kullanmayın - alevler kabin kulpunu ısı-tabilir.

• Tencereler kumanda bölgesini kapatmamalıdır.

• Cihazı bir çalışma tezgahı veya bir eşya koyma masası gibi kullanmayın.

• Dengesiz pişirme kapları kullanmayın; devrilebilir ve kazalara yol açabilir.
• Cihazın içine, üzerine veya yakınına yanıcı ürünler veya yanıcı ürünlerle ıslanmış eşyalar ve/veya eriyebilecek nesneler (örneğin plastik veya alüminyum) ve/veya ku-maş koymayın. Yangın veya patlama riski vardır.
• Sadece cihazla birlikte verilen aksesuarları kullanın.
• Cihazın fişini yan prizlere takarken dikkatli olun. Elektrik bağlantılarının cihaza veya sıcak pişirme kaplarına temas etmesini önleyin. Elektrik bağlantılarının dolanmasını önleyin.

Akrilamidlerle ilgili bilgiler

Önemli Bilimsel kaynaklı son bilgilere göre, yiyecek yüzeyinin kızartılması halinde (özellikle nişasta içeren ürünlerde), akrilamidler sağlık için tehlike yaratabilmektedir. Bu nedenle, mümkün olduğunca düşük sıcaklıklarda pişirmeniz ve yiyeceğin yüzeyini çok fazla kızartmamanız tavsiye edilir.

Montaj

• Bu talimatları mutlaka okuyun. Üretici firma, bu gereksinimlere uyulmamasından kaynaklanan insan ve evcil hayvan yaralanmalarından veya eşyalarda meydana gelen hasarlardan sorumlu değildir.
• Yapısal hasar veya fiziksel yaralanma risklerini önlemek için, cihazın montajı ve güç kaynağı ile gaz sistemine bağlanması, kırulumu ve bakımı mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından yapılmalıdır.
• Cihazın nakliye nedeniyle zarar görme- diğinden emin olun. Asla hasarlı bir cihazın bağlantısını yapmayın. Gerekirse, tedarik- çi ile temasa geçin.

• Ankastre cihazları sadece, standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

• Ocağı izin verilmeyen ev aletlerinin üzerine yerleştirmeyin.

• Cihazı sadece yüzeyi düz olan bir tezgaha yerleştirin.
• Bu ürünün özelliklerini değiştirmeyin veya ürün üzerinde hiçbir değişiklik yapmayın. Yaralanma ve cihaza zarar verme riski vardır.
• Cihazın kullanıldığı ülkede geçerli olan kanunlara, tüzüklere, direktiflere ve standartlara (güvenlik kanunları, geri-dönüştürme kanunları, elektriksel güvenlik kuralları, vs.) harfiyen uyun.
• Diğer cihazlar ve mutfak mobilyalarıyla arasında olması gereken minimum mesa-feleri muhafaza edin.
• Elektrik çarpması koruması takın; örneğin çekmeceleri sadece koruyucu bir panelle birlikte doğrudan cihazın altına monte edin.
• Uygun bir izolasyon maddesi kullanarak, tezgahın kesilen yüzeylerinin nemden zarar görmesini önleyin.
• Cihazı uygun bir izolasyon maddesi kullanarak arada boşluk kalmayacak şekilde tezgahla birleştirin.
• Cihazın alt kısmının bulaşık makinesi veya fırın gibi cihazların neden olacağı buhar ve nemden zarar görmesini önleyin.
• Cihazı kapıların yakınına ve pencere altlarına monte etmeyin. Aksi takdirde, kapıları veya pencereleri açtığınızda ocağın üzerindeki sıcak yemek kapları devrilebilir.
• Bakım yapmadan önce, cihazı kapayın ve prizden çekin.
• Montaj öncesinde, yerel besleme koşullarının (gaz tipi ve basıncı) ve cihaz ayarlarının uyumlu olduğundan emin olun. Bu cihaz için ayar koşulları, aksesuar çantasında bulabileceği bilgi etiketinde yazılıdır.

• Bu cihaz, bir yanma ürünleri tahliye cihazına bağlanmamalıdır. Yürürlükteki montaj tüzüklerine uygun olarak monte edilmeli ve bağlanmalıdır. Havalandırmayla ilgili gerekliliklere özel bir dikkat gösterilmelidir.

• Bir gazlı pişirme cihazının kullanımı, monte edildiği odanın içinde ısı ve nem oluşumuna neden olur. Mutfak içindeki havalandırmanın yeterli olduğundan emin olun: Doğal havalandırma menfezlerini açık tutun veya mekanik bir havalandırma cihazı (mekanik aspiratör gibi) takın.

• Cihazı uzun bir süre yoğun bir şekilde kul- lanacaksanız daha fazla havalandırma (örneğin bir pencerenin açılması veya var- sa mekanik havalandırma kademesinin ar- tırılması) gerekir.
• Elektrik bağlantılarıyla ilgili talimatlara uyun. Elektrik akımından kaynaklanan yaralanma riski vardır.
• Elektrik şebekesi terminalinde elektrik akı-mı bulunmaktadır.
• Elektrik şebekesi terminalinde gerilim olmamasını sağlayın.
• Elektrik çarpmasına karşı koruma sağlamak için doğru şekilde monte edin.
• Gevşek ve uygun olmayan fiş ve priz bağlantıları, terminalin çok fazla ısınmasına neden olabilir.

• Kelepçe bağlantılarını kalifiye bir elektrikçiye doğru bir şekilde yaptırın.

• Kablo üzerinde gerilme azaltıcı bir kelepçe kullanın.

• Doğru elektrik bağlantı kablosu kullanın ve hasarlı elektrik kablosunu uygun kabloyla değiştirin. Yerel yetkili servisinizle temasa geçin.
• Cihaz, kontak açıklığı minimum 3 mm olan ve cihazın elektrik bağlantısını tüm kutuplardan kesebilmenizi sağlayan bir elektrik tesisatına sahip olmalıdır.
• Uygun yalıtım aygıtlarına sahip olmanız gerekmektedir: hat koruyucu devre açıcılar, sigortalar (yuvasından çıkarılan vidalı tip sigortalar), toprak kaçağı akım kesicileri ve kontaktörler.

Cihazın atılması

- Fiziksel yaralanma veya hasar riskini ortadan kaldırmak için:

– Cihazın fişini prizden çekin.

– Güç kablosunu cihaza bağlandığı noktadan keserek atın.

– Varsa harici gaz borularını düzleştirin.

– Cihazın atılması konusunda bulun- duğunuz yerdeki yetkililerle temasa ge- çin.

Montaj

⚠️ Uyarı Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçekleştirilmelidir.

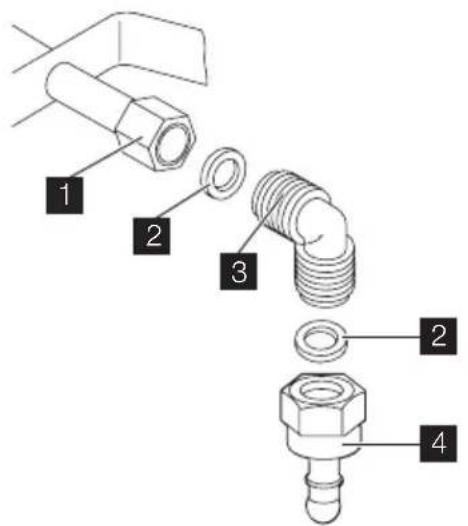

Gaz bağlantısı

Yürürlükteki kanunlara uygun olarak, sabit bağlantılar kullanınız veya paslanmaz çelikten yapılma esnek bir boru kullanınız. Eğer esnek metal borular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmamasına dikkat ediniz. Ocak bir fırın ile kombine halde monte edildiğinde de aynı dikkati gösteriniz.

Önemli Cihazın gaz besleme basıncının tavsiye edilen değerler ile uyumlu olduğundan emin olunuz. Ayarlanabilir bağlantı, dişli bir G 1/2" somunu ile çıkış kısmına bağlanır. Parçaları zorlamadan kıvırarak birbirine takınız, bağlantıyı gereken yönde ayarlayınız ve her şeyi sıkılayınız.

1 Somunlu pimin ucu
2 Rondela (ek rondela sadece Slovenya ve Türkiye'de kullanılır)
3 Dirsek
4 Sıvı gaz için lastik boru tutucu (sadece Slovenya ve Türkiye için)

Sağlam bağlantı:

Sert metal borular (mekanik uçlu bakır) kullanarak bağlantıyı yapın.

Mekanik uçlu "esnek" bağlantı:

• Doğal gaz : Mekanik uçlu esnek boruyu doğrudan cihazda sonlanacak bir eğim ve-rerek dirseğe vidalayın.
• Bütan / Propan : Cihaz sadece bütün gazıyla çalışıyorsa, kelepçeleriyle takılmış esnek bir boru kullanın. Cihaz Propan gazıyla çalışıyorsa, uygun metal uçlu esnek boru kullanın.

Metal olmayan esnek borularla bağlantı:

Bağlantıyı boydan boya kontrol etmeniz kolaysa, esnek boru kullanabilirsiniz. Esnek boruyu kelepçelerle sıkıca sabitleyin.

Likit gaz : Lastik boru tutucusu kullanın. Her zaman conta takın. Ardından, gaz bağlantı- sını yapmaya başlayın. Esnek boru aşağıda- ki durumlarda uygulama için hazırlır:

- 30°C üzerinde oda sıcaklığından daha fazla isınmamalıdır.

• 1500 mm'den daha uzun olmamalıdır.
  – Herhangi bir boğum yapmamalıdır.
  – Çekilme veya burdensme olmamalıdır.
• Keskin kenarlara veya köşelere temas et memelidir.

– Durumunu kontrol etmek için kolayca göz- lenebilir olmalıdır.

Esnek borunun koruma kontrolü, aşağıdaki kontrol aşamalarını içermektedir:

– Çatlak, kesik ve her iki ucunda ve tama- mında yanık izleri olmamalıdır.
- Malzeme sertleştirilmemiş halde, doğru elastikiyette olmalıdır.
– Sıkma kelepçeleri paslanmamış olmalıdır.
– Son kullanma tarihi geçmemiş olmalıdır. Bir veya daha fazla kusur görülürse, boruyu tamir etmeyin, değiştirin.

Önemli Montaj tamamlandıktan sonra her bir borunun sızdırmazlığının doğru olduğunu kontrol edin. Sabunlu bir solüsyon uygulayın, alev kullanmayın!

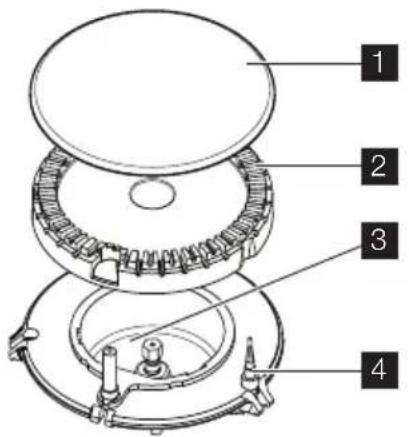

Enjektörlerin değiştirilmesi

1. Ocak izgaralarını çıkartınız.
2. Brülörün kapaklarını ve alev başlıklarını çıkartınız.
3. 7 numara bir somun anahtarı kullanarak, enjektörleri çıkarınız ve bunları kullan- dźığınız gaz tipine uygun olan yenileriyle değiştiriniz (Teknik Veriler bölümündeki tabloya bakınız).
4. Aynı prosedürü tersten uygulayarak parçaları yerine takınız.
5. Bilgi etiketini (gaz besleme borusunun yanındadır) kullanılacak yeni gazın tipine uygun etiketle değiştiriniz. Bu etiketi, cihazla birlikte verilen enjektör paketinin içinde bulabilirsiniz.

Eğer besleme gaz basıncı değişkense veya gerekli basınçtan farklıysa, gaz besleme borusunun üzerine uygun bir basınç ayarlayıcı takmanız gereklidir.

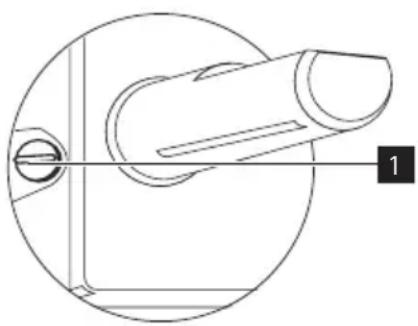

Minimum seviye ayarlaması

Brülörlerin minimum seviye ayarlaması için:

1. Brülörü yakınız.

2. Düğmeyi minimum alev pozisyonuna getiriniz.

3. Kontrol düğmesini çıkarınız.
4. İnce uçlu bir tornavida ile baypas vidasının konumunu ayarlayınız. 20 mbar'lık doğal gazdan likit gaza dönüşüm yapıyorsanız, ayar vidasını sonuna kadar sıkınız. Eğer likit gazdan 20 mbar'lık doğal gaza dönüşüm yapıyorsanız, baypas vidasını yaklaşık 1/4 tur gevşetiniz.

1. Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olunuz.

Elektrik bağlantısı

• Cihazı, güvenlik uyarılarına uygun olarak topraklayın.
• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.

• Bu cihaz ile birlikte bir elektrik kablosu verilir. Bu kabloya, bilgi etiketinde yazılı yük değerini kaldırabilecek uygun bir fiş takılması gerekir. Fiş, doğru prize takılmalıdır.

• Herhangi bir elektrikli bileşen, yetkili servis teknisyeni veya kalifiye servis personeli tarafından takılmalı veya değiştirilmelidir.

• Mutlaka doğru takılmış topraklı priz kullanın.
• Montajdan sonra fişe erişilebildiğinden emin olun.
• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.
• Cihaz bir uzatma kablosu, adaptör veya çoklu bağlantı üzerinden bağlanmamalıdır (yangın riski vardır). Toprak bağlantısının standartlara ve yürürlükteki kurallara uygun olduğundan emin olun.
• Güç kablosu herhangi bir sıcak parçaya temas etmeyecek şekilde yerleştirilmelidir.
• Cihazı elektrik tesisatına, kontak açıklığı en az 3 mm olan ve cihazın elektrik bağlan-tısını tüm kutuplardan kesebilen bir aygıt kullanarak (örneğin otomatik devre koru-ma şalteri, toprak kaçağı devresi veya si-gorta gibi) monte edin.
• Bağlantı kablosunun hiçbir parçası 90°C sıcaklığa maruz bırakılmamalıdır. Mavi nötr kablosu "N" olarak etiketli terminal bloğuna bağlanmalıdır. Kahverengi (veya siyah) faz kablosu ("L" ile işaretli terminal blok kontażına takılıdır) daima şebeke fazına bağlanmalıdır.

Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 tipinde bir kablo kullanınız. Kablo kesitinin gerilim ve çalışma sıcaklığına uygun olduğundan emin olunuz. Sarı / yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm. daha uzun olmalıdır.

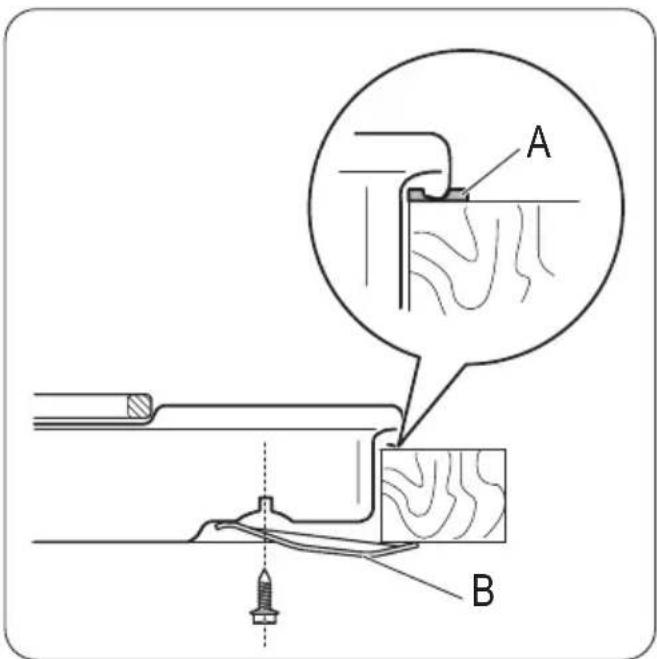

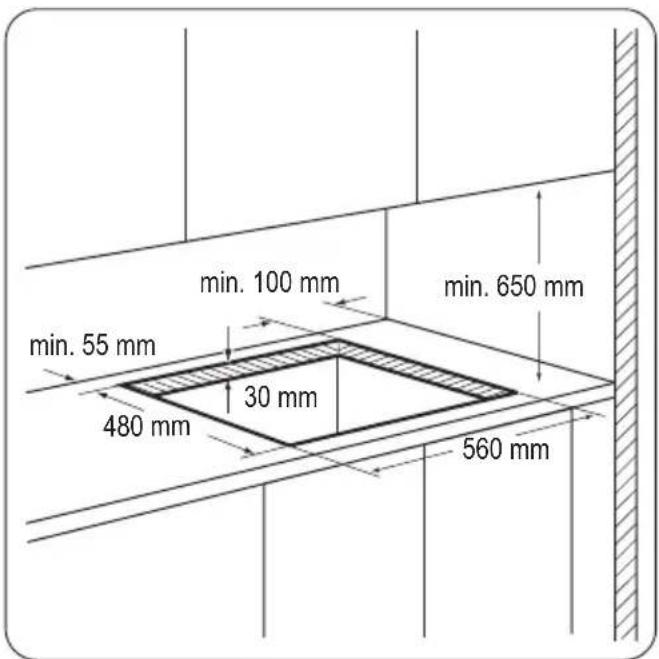

Ankastre montaj

A - Cihaz ile birlikte verilen conta

B - Cihaz ile birlikte verilen braketler

Yerleştirme olanakları

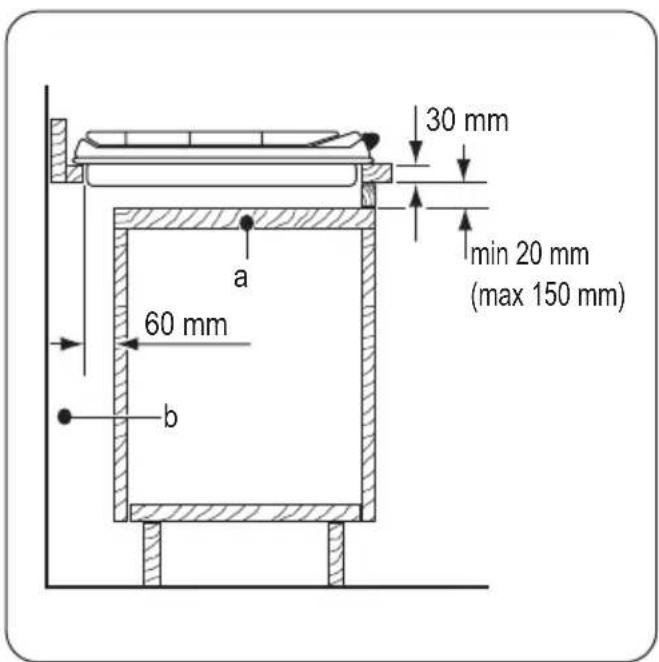

Kapaklı mutfak ünitesi

Ocak altına yerleştirilen panel, çıkarılması kolay ve teknik bir müdahalenin gerektiği durumlarda kolay ulaşma izin verecek konumda olmalıdır.

a) Çıkarılabilir panel
b) Bağlantılar için boşluk

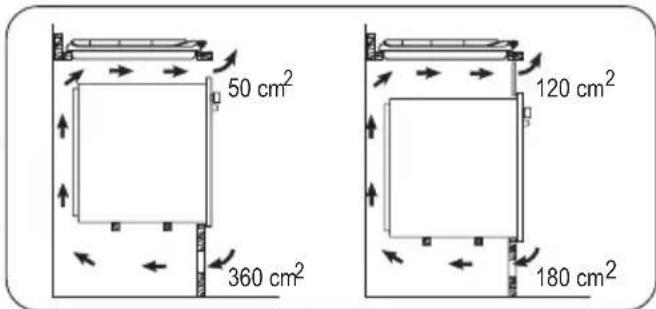

Fırınlı mutfak ünitesi

Ocağın iç kısım boyutları verilen değerlere uygun olmalı ve devamlı hava temini için braketler ile birlikte kullanılmalıdır. Ocağın ve fırının elektrik bağlantıları birbirlerinden bağımsız yapılmalıdır. Bu ayrıca, fırının üniteden kolaylıkla ayrılmasını sağlar.

ÜRETİCİ ŞİRKET

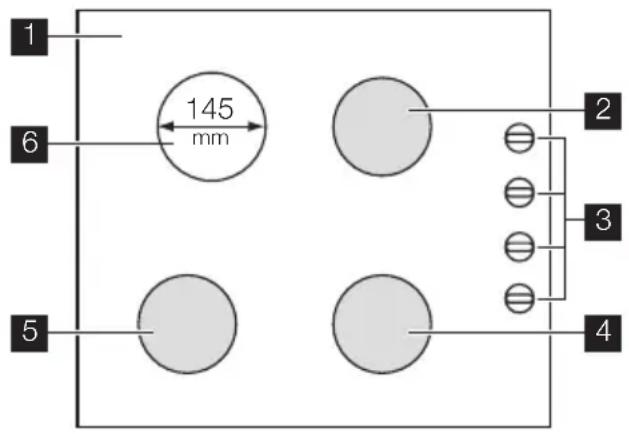

Pişirme yüzeyi düzeni

1 Ocağın üst kısmı
2 Yarı-hızlı brülör
3 Kontrol düğmeleri
4 Yardımcı brülör
5 Hızlı brülör
6 Elektrikli pişirme bölgesi 1500 W

Kontrol düğmeleri

Sembol Açıklama
	Gaz beslemesi yok / off (kapalı) konum
	Ateşleme pozisyonu / maksimum gaz beslemesi
	Minimum gaz beslemesi

Elektrikli pişirme bölgeleri kumanda düğmeleri

Sembol Fonksiyon

0 kapalı (off) konumu

1 minimum ısı

6 maksimum ısı

Cihazın çalıştırılması

Ocak bekini ateşleme

Uyarı Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiçbir şekilde sorumlu değildir.
Her zaman ocak bekini pişirme kabını koymadan önce yakın.

Ocak bekini yakmak için:

1. Kontrol düğmesini saatin tersi yönde, maksimum konuma çevirin ( ☆ ⚠ ve aşağı bastırın.

2. Kontrol düğmesini yaklaşık 5 saniye basılı tutun; bu sayede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilecektir.

3. Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve kapağının doğru yerleştirildiğinden emin olun.

1 Brülör kapağı
2 Brülör alev başlığı
3 Ateşleme ucu
4 Gaz kesme emniyeti

Uyarı Ocak beki 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi kapalı konumuna getirin ve ocak bekini tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

Önemli Elektrik olmaması halinde, brülörü elektriksiz olarak da ateşleyebilirsiniz; böyle bir durumda, brülöre bir ateş yaklaştırınız, ilgili düğmeye basınız ve saatin tersi yönünde, maksimum gaz çıkışı pozisyonuna getiriniz.

Eğer brülör kazara sönerse, kontrol düğmesini off (kapalı) konumuna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız.
Cihazı monte ettikten veya bir elektrik kesintisinden sonra cihaza ilk kez elektrik verdiğinizde, kıvılcım dinamosunun otomatik olarak çalışması gayet normaldir.

Brülörü kapatma

Alevi söndürmek için, düğmeyi çevirerek sembolüne getiriniz.

⚠️ Uyarı Pişirme kaplarını ocaktan almadan önce, mutlaka alevi kısın veya tamamen söndürün.

Elektrikli pişirme bölgelerinin çalıştırılması

Cihazı açmak ve ısı ayarını artırmak için düğmeyi saat yönünün tersine çeviriniz. Isı ayarını azaltmak için düğmeyi saat yönünde çeviriniz. Cihazı kapatmak için düğmeyi 0 konumuna getiriniz.

İlk kullanımdan önce

Üretimden kalan artıkları yakarak uzaklaştirmak için maksimum konuma ayarlayınız ve ocağı 10 dakika çalıştırınız. Ardından, ocağı 20 dakika minimum konumda çalıştırınız. Bu süre içerisinde, bir koku ve duman gelebilir. Bu normal bir durumdur. Hava akışının yeterli olduğundan emin olunuz.

Hızlı isitici

Isiticının merkezindeki kırmızı nokta bunun hızlı ısıtıcı olduğunu gösterir. Hızlı ısıticılar normal ısıticılardan daha çabuk isinir.

Kırmızı nokta yüzeye boyandığından bir süre sonra kaybolabilir. Bu durum cihazın çalışmasını etkilemez.

Hızlı ısıtıcı ilk kez kullanılırken duman ve koku yapabilir. Bir süre sonra duman ve koku kaybolacaktır.

Pişirme uygulamalarına örnekler

Isi ayari:	Kullanım amacı:
1 Sıcak tutma
2 Hafif ısıtma
3 Isıtma
4 Kızartma / kavurma
5 Kaynama derecesine getirme
6 Kaynama derecesine getirme / hızlı kızartma / bol yağda kızartma

Enerji tasarrufu

- Mümkünse, daima kapaklarını pişirme kaplarının üzerine koyunuz.

- Sıvı kaynamaya başladığında, sıvının yavaş yavaş kaynamaya devam etmesi için alevin şiddetini azaltınız.

Uyarı Tabanı brülörün boyutuna uygun olan tencere ve tavalar kullanın.

Elektrikli brülörün kenarlarından daha geniş tencere-tava kullanmayın.

Brülör Pişirme kaplarının çapları

Hızlı 180 mm - 260 mm

Brülör Pişirme kaplarının çapları

Yarı hızlı 120 mm - 180 mm

Yardımcı 80 mm - 180 mm

Uyarı Tencereler kumanda bölgesini kapatmamalıdır.

Düşük gaz tüketimi için, kapların ocak kenar-larından dışarı taşmadığından ve ocaklara ortalanmış olarak konumlandırıldıklarından emin olunuz.

Ocak üzerine sabit olmayan veya deforme kaplar yerleştirmekten kaçınız.

Bakım ve temizlik

Uyarı Temizlemeden önce, fırını kapayın ve soğumaya bırakın. Herhangi bir temizlik veya bakım işleminden önce cihazın fişini elektrik prizinden çekin.
⚠️ Uyarı Güvenlik nedenlerinden dolayı, cihazı buharlı veya yüksek basınçlı temizleyicilerle temizlemeyin.
⚠️ Uyarı Cihazın zarar görmesine neden olabileceğinden, aşındırıcı temizlik ürünleri, çelik temizleme teli veya asit kullanmayın.

• Izgaraları ocağın kolayca temizlenmesi için çıkarabilirsiniz.
• Emaye kısımları, kapak ve alev başlığını temizlemek için sıcak sabunlu suyla yıkayın.
• Paslanmaz çelik kısımları su ile yıkayın ve ardından yumuşak bir bezle kurulayın.
• Izgaralar bulaşık makinesinde yıkana-maz, bunların elde yıkanması gerekir.

• Izgaraları elinizle yıkıyorsanız, emaye kaplama işlemi sırasında nadiren de olsa keskin kenarlar kalabileceğinden kurularken dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunuyla çıkarın.

• Izgaraları temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.

• Ocak beklerinin doğru çalışmasını sağlamak için, ızgara kollarının ocak bekinin merkezinde olduğundan emin olun.
• Ocak yüzeyinin zarar görmemesi için, izgaraları yerine koyarken çok dikkatli olun.

Temizlik sonrasında, dihazı yumuşak bir bezle kurulayın.

Paslanmaz çelik, aşırı ısınmaya maruz kalırsa kararabilir. Bu nedenle, taş kapları, pişmiş toprak kapları veya dökme demir saçları kullanarak pişirme yapmayınız. Kullanım esnasında ocak yüzeyinin zarar görmesini önlemek için alüminyum folyo kullanmayınız.

Paslanmaz çelik kısımları su ile yıkayınız ve ardından yumuşak bir bezle kurulayınız.

Kirlerin temizlenmesi:

1. – Şunları derhal temizleyin: Erimiş plastik, plastik folyo ve şeker içeren yiyecekler.
   – Şunları temizlemeden önce cihazı ka-payıp soğumaya bırakın: Kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocak yüzeyi için uygun bir temizlik maddesi kullanın.

2. Cihazı nemli bir bezle ve biraz deterjanla temizleyin.

3. Son olarak cihazı temiz bir bezle silerek kurulayın.

Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eger varsa) Yetkili Servisinize periyodik olarak kontrol ettiriniz.

Servisi aramadan önce

Sorun Muhtemel neden Çözüm
Gazı ateşlerken kıvılcım çık-mıyor	• Gaz beslemesi yok • Ünite bağlantılarının yapıldığından ve elektrik kaynağının açık olduğundan emin olunuz.• Evin elektrik sigortasını kontrol ediniz.
• Brülör kapağı ve brülör	alev başlığı dengesiz yer-leştirilmiş	• Brülör kapağı ve brülör alev başlığının doğru yer-leştirildiğinden emin olu-nuz.
Ateşlendikten sonra alev he-men sönüyor	• Gaz kesme emniyeti yete-rince ısınmamış	• Alevi yaktıktan sonra, düğmeyi yaklaşık 5 saniye daha basılı tutunuz.
Gaz halkası düzensiz yan-yor	• Brülör alev başlığı yiyecek artıkları ile tıkanmış	• Ana jetin tıkalı olmadığından ve brülör alev baş-lığında yemek kalıntıları olmadığından emin olu-nuz.

Eğer bir arıza varsa, sorunun çözümünü öncelikle kendiniz bulmaya çalışınız. Eğer sorunun çözümünü kendi başınıza bulamazsanız, satıcınızı veya yetkili servisinizi arayınız.
Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, yetkili servis teknis-yeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir: Bu veriler enjektör kitlerinin bilgi plakasında bulunmaktadır.

• Model açıklaması ......
• Ürün numarası (PNC) ......
• Seri numarası (S.N.) ......
  Sadece orijinal yedek parçalar kullanınız.
  Orijinal yedek parçalar, yetkili servislerimizden temin edilebilir.

Teknik veriler

Ocak boyutları

Ocak ankastre montaj boyutları

Hızlı brülör: 3.0 kW
Yarı hızlı brülör: 2.0 kW
Yardımcı brülör: 1.0 kW
Elektrikli pişirme bölgesi:	1.5 kW
TOPLAM GAZ GÜ-CÜ:	G20 (2H) 20 mbar = 6.0 kWG30/G31 (3B/P)30/30 mbar = 418 g/ sa.
TOPLAM ELEK-TRİK GÜCÜ:	1.5 kW

Elektrik beslemesi: 230 V \~ 50 Hz

Kategori: II2H3B/P

Gaz beslemesi: G20 (2H) 20 mbar

Cihaz sınıfı: 3

Bay-pas çapları

Brülör ∅ Bay-pass (1/100 mm. olarak)
Yardımcı 28
Yarı-hızlı 32
Hızlı 42

Gaz brülörleri

BRÜLÖR NORMAL GÜÇ	kW kW enj. 1/100	INDİR-GENMİŞ GÜÇ	NORMAL GÜÇ
			DOĞAL GAZ G20 (2H) 20 mbar		LPG (Bütan/Propan) 30 mbar
			mm	m^3/s enj.	1/100 mm	g/s G30
Yardımcı brülör	1,0	0,33	70	0,095	50	72
Yarı-hızlı brülör	2,0	0,45	96	0,190	71	144
Hızlı brülör	3,0 (doğal gaz) 2,8 (LPG)	0,75	119	0,286	86	202

Çevreyle ilgili bilgiler

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş olursunuz. Yanlış şekilde imha ise hem

çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın almış olduğunuz bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

Ambalaj malzemesi

Ambalaj malzemeleri çevre dostu ve geri dönüştürülebilir özelliktedir. Plastik bi-

leşenler şu işaretlerle tanımlanmıştır: >PE<, >PS<, vs. Ambalaj malzemelerini, ev çöpü olarak belediyenize ait imha tesislerine gönderiniz.
