ZXL636ITX - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina de gas independiente con placa eléctrica
Marca	Zanussi
Modelo	ZXL636ITX
Dimensiones de la placa (Ancho x Fondo)	580 mm x 510 mm
Dimensiones del hueco de la placa (Ancho x Fondo)	560 mm x 480 mm
Potencia total de gas	6,0 kW (G20 20 mbar)
Potencia eléctrica total	1,5 kW (230 V ~ 50 Hz)
Potencia del quemador rápido	3,0 kW (gas natural) / 2,8 kW (GLP)
Potencia del quemador semirrápido	2,0 kW
Potencia del quemador auxiliar	1,0 kW
Potencia de la zona de cocción eléctrica	1,5 kW (placa rápida)
Suministro de gas	G20 (20 mbar) o GLP G30/G31 (30 mbar)
Encendido del quemador	Encendido eléctrico automático
Características de seguridad	Termopar de llama, advertencias de seguridad infantil, apagado automático si la llama se apaga
Mandos de control	Girar y presionar con posición de encendido
Soportes para sartenes	Esmaltados, lavar a mano solamente (no aptos para lavavajillas)
Tapa y corona del quemador	Extraíbles para limpieza, lavar a mano con agua tibia y jabón
Reemplazo de inyectores	Posible para conversión de tipo de gas, inyectores incluidos
Ajuste del nivel mínimo	Tornillo de derivación ajustable para cambio de tipo de gas
Conexión eléctrica	Cable H05V2V2-F T90, 230 V, requiere desconexión omnipolar
Tipo de instalación	Empotrada o independiente, requiere ventilación adecuada
Validez por país	Ver símbolos en la cubierta del manual
Disponibilidad de piezas de repuesto	Piezas originales del centro de servicio Force
Eliminación responsable	No desechar como residuo doméstico, reciclar en un punto de recogida RAEE

Preguntas frecuentes - ZXL636ITX ZANUSSI

¿Cómo enciendo el quemador de gas?

Gire la perilla de control en sentido antihorario hasta la posición máxima (símbolo de encendido) y presiónela hacia abajo. Manténgala presionada durante unos 5 segundos para calentar el termopar. Si no se enciende después de 15 segundos, suelte y espere 1 minuto antes de intentarlo de nuevo.

¿Por qué la llama se apaga inmediatamente después del encendido?

Es posible que el termopar no se haya calentado lo suficiente. Asegúrese de mantener la perilla presionada durante al menos 5 segundos después de que aparezca la llama para permitir que el termopar alcance la temperatura.

¿Puedo convertir la cocina para usar GLP?

Sí. Reemplace los inyectores con los suministrados para GLP (consulte la tabla de datos técnicos). Ajuste el tornillo de nivel mínimo apretándolo completamente. También reemplace la etiqueta de clasificación con la provista para GLP.

¿Cómo limpio la placa?

Retire los soportes para sartenes, las tapas y coronas de los quemadores. Lave las piezas esmaltadas con agua tibia y jabón. Para el acero inoxidable, use agua y un paño suave. No use limpiadores abrasivos, lana de acero ni limpiadores a vapor.

¿Qué hago si el quemador no chispea?

Verifique que la unidad esté conectada al suministro eléctrico y que el fusible no esté fundido. También asegúrese de que la tapa y la corona del quemador estén correctamente colocadas. Si el problema persiste, comuníquese con el centro de servicio Force.

¿Qué tamaño de utensilio debo usar para cada quemador?

Para el quemador rápido: 180-260 mm de diámetro; semirrápido: 120-180 mm; auxiliar: 80-180 mm. Asegúrese de que las ollas estén centradas y no sobresalgan de los bordes de la placa.

¿Cómo ajusto el nivel mínimo de la llama?

Retire la perilla de control, luego use un destornillador fino para girar el tornillo de derivación. Para gas natural a GLP, apriete completamente; para GLP a gas natural, desenrosque aproximadamente 1/4 de vuelta.

¿Puedo usar la placa sin utensilios?

No. Nunca use la placa sin utensilios. Puede causar sobrecalentamiento y dañar el quemador.

¿Cuál es el requisito eléctrico para esta cocina?

230 V ~ 50 Hz, con una carga eléctrica total de 1,5 kW. Debe conectarse mediante un dispositivo de desconexión omnipolar con una apertura de contacto de al menos 3 mm.

¿Cómo desecho el producto al final de su vida útil?

No lo deseche como residuo doméstico. Llévelo a un punto de recogida designado para el reciclaje de equipos eléctricos y electrónicos para evitar daños ambientales.

MANUAL DE USUARIO ZXL636ITX ZANUSSI

ES Manual de instrucciones 60

B - suportes fornecidos

Disco eléctrico rápido

Rápido 180 mm - 260 mm

1. — Remova imediatamente: plástico derretido, película de plástico e resíduos de alimentos que contenham açúcar.

Información sobre seguridad	60
Instalación	62
Descripción del aparato	65
Manejo del aparato	66
Consejos útiles	67

Mantenimiento y limpieza	67
Qué hacer si...	68
Datos técnicos	69
Aspectos medioambientales	70

Salvo modificaciones

⚠️ Información sobre seguridad

Advertencia Estas instrucciones son válidas únicamente en los países cuyos símbolos aparecen en la tapa de este folleto.
Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual. Conserve siempre estas instrucciones con el aparato, aunque lo cambie de lugar o lo venda. Los usuarios deben conocer a la perfección el funcionamiento y las características de seguridad del aparato.

Seguridad general

Advertencia Las personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, no deben usar el aparato. Sólo podrán usarlo bajo la supervisión o instrucción de la persona responsable de su seguridad.
Este aparato no ha sido diseñado para ponerse en marcha con un temporizador externo ni con un sistema de mando a distancia independiente.

Bloqueo para niños

• Este aparato sólo puede ser utilizado por personas adultas No permita que los niños jueguen con el electrodoméstico
• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia y de lesiones corporales.
• Mantenga a los niños alejados del electrodoméstico durante y después del funcionamiento.

Uso

• Retire todo el material de embalaje, adhesivos y láminas de protección del aparato antes de ponerlo en marcha por primera vez. No retire la placa de datos técnicos. Puede anular la garantía.

• Apague las zonas de cocción después de cada uso.

• Los quemadores y las piezas accesibles se calientan mucho durante y después del funcionamiento. No deposite cubiertos ni tapaderas sobre la superficie de cocción. Los recipientes y su contenido pueden volcar. Existe riesgo de quemaduras.

• Las grasas y los aceites demasiado calientes se encienden con facilidad. Existe riesgo de incendio.
• No deje nunca el electrodoméstico sin la debida vigilancia.
• No deje el aparato desatendido mientras esté en funcionamiento.
• Evite que los líquidos se desborden hacia los orificios de la parte superior de la placa
• No utilice la placa sin recipientes.
• Este aparato está diseñado exclusivamente para uso doméstico. No utilice el aparato con fines comerciales o industriales.
• Este electrodoméstico debe utilizarse exclusivamente para la elaboración doméstica de alimentos. Evitará lesiones personales y daños materiales.
• Utilice recipientes cuya base tenga el diámetro adecuado para el tamaño de los quemadores. Existe riesgo de sobrecalentamiento y rotura de la placa de vidrio (en su caso).
• No utilice sartenes con un diámetro más pequeño que el tamaño del quemador, ya que las llamas calentarán el asa de la sartén.
• Las cacerolas no deben entrar en la zona de control.
• No utilice el aparato como superficie de trabajo o almacenamiento.
• No utilice recipientes inestables para evitar que se vuelquen y provoquen accidentes.
• No coloque productos inflamables ni objetos mojados con productos inflamables, como tampoco objetos que se puedan fundir (fabricados con plástico o alu-

minio) ni tejidos dentro, cerca o encima del electro-doméstico. Existe riesgo de incendio o explosión.

• Utilice únicamente los accesorios suministrados con el aparato.
• Tenga mucho cuidado cuando enchufe el aparato a las tomas de corriente. No permita que los cables eléctricos entren en contacto con el aparato ni con utensilios de cocina calientes. Coloque los cables eléctricos de forma que no se puedan enredar.

Indicación sobre la acrilamida

Importante Según los últimos conocimientos científicos, si se tuestan alimentos (sobre todo los que contienen almidón), la acrilamida puede representar un peligro para la salud. Por tanto, recomendamos cocinar a bajas temperaturas y no tostar excesivamente los alimentos.

Instalación

• Lea atentamente estas instrucciones. El fabricante no se responsabiliza de las lesiones a personas y animales, ni de los daños a la propiedad, que se produzcan como consecuencia del incumplimiento de estos requisitos.
• A fin de evitar el riesgo de que se produzcan lesiones y daños, la instalación, la conexión del aparato a la fuente de alimentación y el gas, la configuración y el mantenimiento sólo deben ser llevados a cabo por personal cualificado de conformidad con la legislación y normativa vigentes.
• Asegúrese de que el aparato no ha sufrido daños durante el transporte. No enchufe el aparato si está dañado. En caso necesario, póngase en contacto con el proveedor.
• Los aparatos que han de ir integrados en la cocina sólo deben utilizarse una vez encastrados en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.
• No instale la placa sobre electrodomésticos que no lo permitan.
• Coloque el aparato únicamente sobre encimeras de superficie plana.
• No cambie las especificaciones ni modifique este producto en modo alguno. Existe riesgo de lesiones y de daños en el aparato.
• Siga rigurosamente las leyes, ordenanzas, directivas y normas (por ejemplo, de seguridad, eliminación de

residuos, instalaciones eléctricas, etc.) vigentes en el país donde se vaya a utilizar el aparato.

• Respete siempre las distancias mínimas entre el aparato y los demás electrodomésticos y mobiliario.
• La instalación deberá disponer de la protección adecuada contra descargas eléctricas, por ejemplo, sólo podrán instalarse directamente por debajo del aparato cajones que cuenten con panel protector.
• Proteja las superficies cortadas de la encimera con un material sellante antihumedad.
• El sellante permite fijar el aparato a la encimera sin dejar huecos.
• Proteja la parte inferior del aparato de la acción del vapor y la humedad, por ejemplo, procedentes de un lavavajillas o un horno.
• No instale el aparato junto a una puerta o debajo de una ventana. De lo contrario, la apertura brusca de puertas y ventanas puede desplazar recipientes calientes de la zona de cocción.
• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desenchúfelo de la toma de corriente.
• Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo de gas y presión) son compatibles con los requisitos del aparato. Las condiciones de ajuste del electrodoméstico se encuentran en la placa de datos técnicos, que puede encontrar en la bolsa de accesorios.
• Este aparato no está conectado a un dispositivo de evacuación de productos de combustión. Debe instalarse y conectarse conforme a las normas de instalación actuales. Es necesario prestar especial atención a los requisitos sobre ventilación.
• El uso de una cocina a gas provoca calor y vaho en la habitación donde se instala. Asegúrese de que la cocina está bien ventilada: mantenga abiertas las salidas de ventilación natural o instale un dispositivo de ventilación (extractor mecánico).
• El uso intensivo y prolongado del aparato puede exigir mayor ventilación (por ejemplo, la apertura de una ventana o el aumento del nivel de ventilación mecánica, si se dispone de ella).

• Siga atentamente las instrucciones para las conexiones eléctricas. Existe riesgo de lesiones por la corriente eléctrica.

• La regleta de conexión a la red se encuentra bajo tensión.

• Desconecte la regleta de conexión de la red eléctrica.
• Asegure la protección contra el contacto mediante una instalación correcta.
• Conexiones de enchufe flojas e inadecuadas pueden sobrecalentar la regleta.
• Asegúrese de que las conexiones de los bornes las realiza un electricista homologado y de la forma correcta.
• Establezca la descarga de tracción del cable.
• Utilice el cable de conexión correcto y sustituya el dañado por un cable especial adecuado. Póngase en contacto con el Centro de servicio técnico local.
• El aparato debe ir provisto de un dispositivo que permita desconectarlo del suministro de red en todos los polos y que tenga una separación mínima entre contactos de 3 mm.

- Asimismo, debe contar con los dispositivos de aislamiento correctos: línea con protección ante cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

Eliminación del aparato

- A fin de evitar el riesgo de que se produzcan lesiones y daños

• Desconecte el aparato de la toma de red.
• Corte el cable de red donde se conecta al aparato y deséchelo.
• Aplaste las tuberías de gas externas si están instaladas.
• Póngase en contacto con las autoridades locales competentes para desechar su electrodoméstico.

Instalación

Advertencia Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

Conexión de gas

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

Importante Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

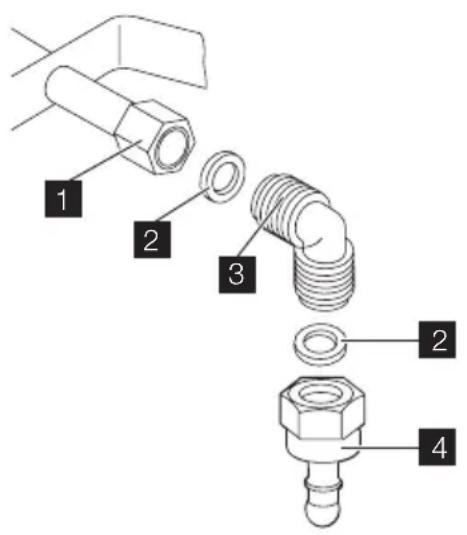

1 Extremo del eje con tuerca
2 Arandela (la arandela adicional sólo es para Eslovenia y Turquía)
3 Codo
4 Soporte del tubo de goma para el gas líquido (solo para Eslovenia y Turquía)

Conexión rígida:

Realice la conexión con tubos de metal rígidos (cobre con extremo mecanizado).

Conexión "flexible" con extremo mecanizado:

• Gas natural : realice la conexión con un tubo flexible de extremo mecanizado atornillado directamente al codo en el que termina el perímetro del aparato.
• Butano / Propano : utilice un tubo flexible equipado con collarín, si así se requiere para toda la longitud, y si el aparato funciona únicamente con butano. Si el aparato funciona con propano, utilice un tubo flexible con un extremo de metal adecuado.

Conexión con tubos flexibles no metálicos:

Si es posible controlar fácilmente la conexión en todo el área, puede utilizar un tubo flexible. Sujete firmemente el tubo flexible con abrazaderas.

Gas líquido : utilice el soporte de tubos de goma. Acople siempre la junta. Continúe con la conexión del gas. El tubo flexible se puede aplicar cuando:

• la temperatura que alcance no supere la temperatura ambiente (más de 30 °C);
• no tenga una longitud superior a 1.500 mm;
• no presente obturaciones;
• no esté sometido a tracción o torsión;
• no entre en contacto con bordes o esquinas cortantes;
• se pueda revisar con facilidad para comprobar su estado.

El control de la correcta conservación del tubo flexible consiste en comprobar lo siguiente:

• no presenta arañazos, cortes, marcas de quemaduras en ambos extremos y toda la longitud;
• el material no está endurecido, sino que presenta una elasticidad correcta;
  – las abrazaderas de sujeción no están oxidadas;
• el plazo de caducidad no ha vencido.

Si observa uno o varios defectos, no repare el tubo: cámbielo.

Importante Cuando la instalación esté terminada, asegúrese de que el cierre hermético de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

Sustitución de los inyectores

1. Retire los soportes para cacerolas.

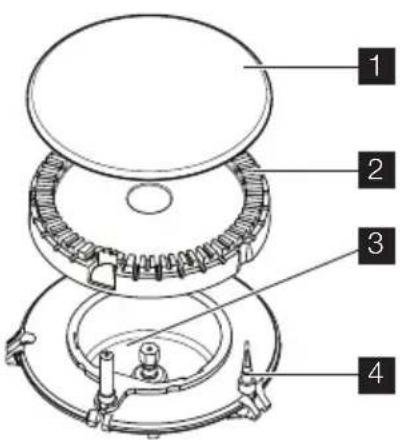

2. Retire las tapas y las coronas del quemador.

3. Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla de la sección Datos técnicos).

4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.
5. Sustituya la placa de datos técnicos (situada cerca del tubo de suministro de gas) por la placa correspondiente al nuevo tipo de suministro de gas. Encontrará esta etiqueta en el embalaje de los inyectores suministrado con el aparato.

Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

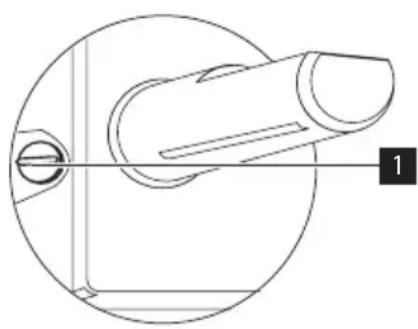

Ajuste del nivel mínimo

Para ajustar el nivel mínimo de los quemadores:

1. Encienda el quemador.
2. Gire el mando hasta la posición mínima.
3. Retire el mando de control.
4. Con un destornillador plano, ajuste la posición del tornillo de derivación. Si cambia del gas natural de 20 mbares al gas líquido, apriete totalmente el tornillo de ajuste. Si cambia de gas líquido a gas natural de 20 mbares, desatornille el tornillo de derivación aproximadamente un cuarto de vuelta.

1. Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

Conexión eléctrica

- Conecte el aparato a tierra siguiendo las precauciones de seguridad

• Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato
• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado, capaz de soportar la carga indicada en la placa de características. El enchufe se debe colocar en una toma de corriente adecuada.
• Cualquier sustitución de los componentes eléctricos debe dejarse en manos del personal del Centro de servicio técnico o de un profesional cualificado y homologado.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Asegúrese de que se puede acceder a la toma de corriente una vez instalado el aparato.
• No desconecte el aparato tirando del cable de alimentación. Tire siempre del enchufe.
• El aparato no se debe conectar con un cable de prolongación, adaptador o conexión múltiple (riesgo de incendio). Asegúrese de que la conexión a tierra cumple la legislación y normas vigentes.

- El cable de alimentación se debe colocar de forma que no entre en contacto con ninguna pieza caliente.

- El electrodoméstico debe conectarse a la corriente eléctrica con un dispositivo que permita desconectarlo en caso necesario, y cuyos polos tengan una distancia mínima entre contactos de 3 mm; por ejemplo, dispositivos de corte de línea automático, disyuntor de fugas a tierra o fusibles.

- Ninguna parte del cable de conexión puede alcanzar una temperatura de 90°C. El cable neutro de color azul debe ir conectado en el contacto de la regleta de conexión marcado con "N". El cable de fase de color marrón (o negro) (colocado en el contacto de la regleta de conexión marcado con "L"), debe estar siempre conectado a la fase activa.

Sustitución del cable de conexión

Para cambiar el cable de conexión, utilice únicamente el tipo H05V2V2-F T90. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de tierra amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

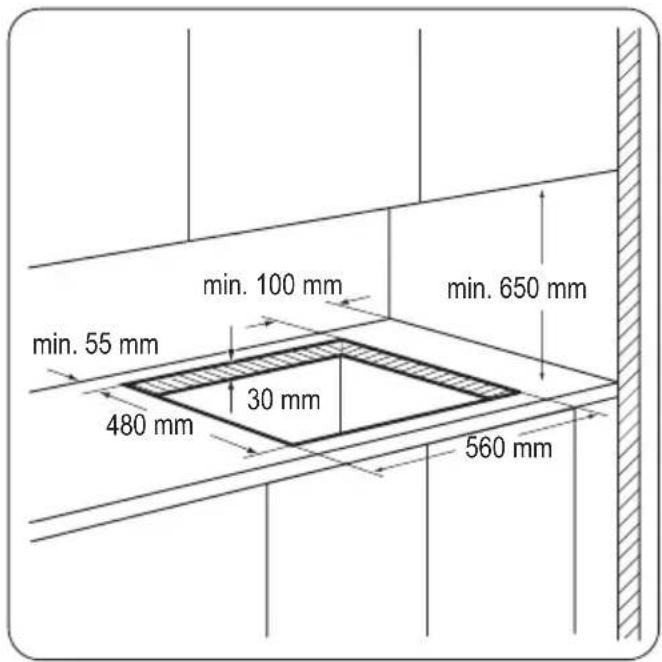

Encastrado

B: abrazaderas suministradas

Posibilidades de inserción

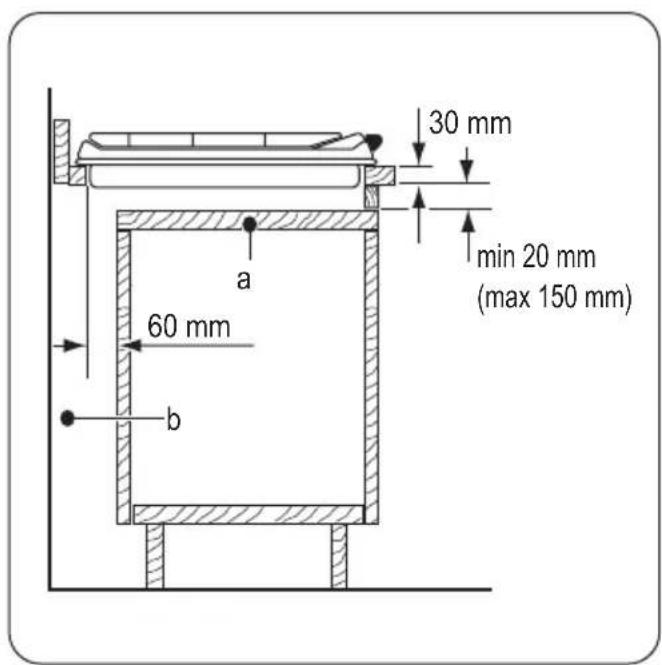

Unidad de cocina con puerta

El panel instalado debajo de la placa se debe poder retirar fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

a) Panel extraíble
b) Espacio para las conexiones

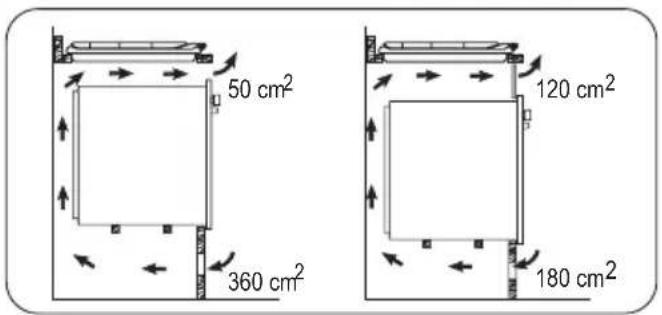

Unidad de cocina con horno

Las dimensiones del hueco para la encimera deben respetar las indicaciones y deben contar con abrazaderas que permitan un suministro continuo de aire por motivos de seguridad. Las conexiones eléctricas del horno y la encimera se deben realizar por separado. También permite retirar fácilmente el horno de la unidad.

FABRICANTE

Descripción del aparato

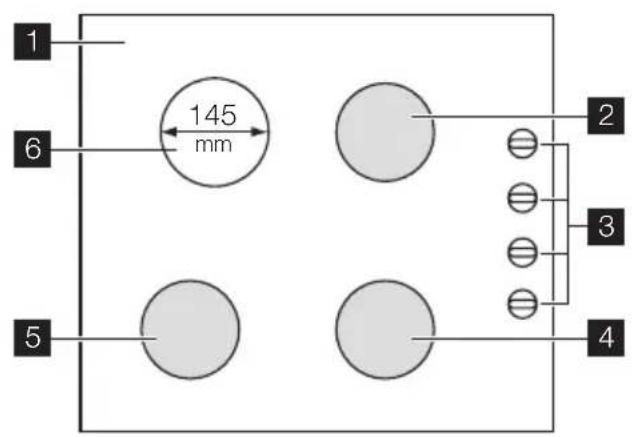

Disposición de las zonas de cocción

1 Superficie de la placa
2 Quemador semirrápido
3 Mandos de control
4 Quemador auxiliar
5 Quemador rápido
6 Zona de cocción eléctrica 1.500 W

Mandos de control

Símbolo Descripción
	No se suministra gas / posición de apagado

Símbolo Descripción
	Posición de encendido / suministro de gas máximo

Símbolo Descripción

Suministro de gas mínimo

Mandos de las zonas de cocción eléctrica

Símbolo Función

0 apagado

Manejo del aparato

Encendido del quemador

Advertencia Tenga mucho cuidado cuando utilice el fuego al máximo en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.
i Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

Para encender el quemador:

1. Gire el mando de control hacia la izquierda hasta la posición máxima ( ☆ ♦ y presiónelo.
2. Manténgalo presionado durante aproximadamente 5 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.
3. Ajuste la llama después de que se normalice.
   Si el quemador no se enciende tras varios intentos, compruebe que el anillo y la tapa del quemador están bien colocados.

1 Tapa del quemador
2 Corona del quemador
3 Bujía de encendido

Símbolo Función

1 calor mínimo
6 calor máximo

4 Termopar

Advertencia Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Importante En ausencia de electricidad, puede encender el quemador sin utilizar el dispositivo eléctrico; en tal caso, acerque una llama al quemador, empuje el mando y gírelo hacia la izquierda hasta la posición de salida máxima del gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.
Cuando se enciende el aparato, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente.

Apagar el quemador

Para apagar la llama, gire el mando hasta el símbolo

Advertencia Recuerde que debe bajar o apagar la llama antes de retirar los recipientes de los quemadores.

Zonas eléctricas de funcionamiento

Si desea encender encender y aumentar el calor seleccionado, gire el mando hacia la izquierda. Si desea reducir el calor seleccionado, gire el mando hacia la derecha. Si desea apagar, gire el mando hasta la posición 0.

Antes del primer uso

Ajuste el mando a la posición de máximo calor y deje funcionando la placa durante 10 minutos para quemar restos de fabricación. A continuación, deje funcionando la placa en la posición mínimo calor durante 20 minutos. Cabe dentro de lo posible que el horno despida humos y olores. Esto es totalmente normal. Compruebe que el flujo de aire sea suficiente.

Placa rápida

El punto rojo en el centro de la placa denota la placa rápida. La placa rápida se calienta antes que las normales. El punto rojo está pintado en la superficie y puede difuminarse hasta desaparecer tras cierto tiempo de uso. Esto no afecta al funcionamiento del aparato. La placa rápida puede desprender humos y olores la primera vez que se use. Los humos y olores desaparecerán transcurrido un cierto tiempo.

Consejos útiles

Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.
• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.

Advertencia Utilice recipientes cuya base sea adecuada al tamaño del quemador.

No coloque encima de la placa de cocción recipientes de cocina que sobresalgan de la encimera.

Quemador Diámetro de los recipientes

Rápido 180 mm - 260 mm

Mantenimiento y limpieza

Advertencia Apague el horno y déjelo enfriar antes de limpiarlo. Desconecte el aparato de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.
Advertencia Por razones de seguridad, no limpie el aparato con limpiadores de chorro de vapor ni de alta presión.
Advertencia No utilice limpiadores abrasivos, estropajos de acero ni productos ácidos que puedan dañar el aparato.

Ejemplos de aplicaciones de cocción

Nivel de calor:	Utilícelo para:
1 Mantener caliente
2 Suavemente cocer a fuego lento
3 Cocer a fuego lento
4 Freír / dorar
5 Llevar a ebullición
6 Llevar a ebullición / freír rápidamente / freír en abundante aceite

Quemador Diámetro de los recipientes

Semirrápido 120 mm - 180 mm

Auxiliar 80 mm - 180 mm

Advertencia Las cacerolas no deben entrar en la zona de control.

Asegúrese de que los recipientes no sobresalen de los bordes de la placa y de que están colocados en el centro de los anillos para reducir el consumo de gas. No coloque recipientes inestables ni deformados.

• Puede retirar las rejillas para facilitar la limpieza de la placa.
• Para limpiar las partes esmaltadas, la corona y la tapa, utilice agua jabonosa templada.
• Lave los elementos de acero inoxidable con agua y séquelos bien con un paño suave.
• Las rejillas no son son aptas para lavar en el lavavajillas; por lo que deben lavarse siempre a mano.
• Cuando lave las rejillas a mano, tenga cuidado al secarlas, ya que el esmaltado deja en ocasiones aristas

rugosas. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.

• Una vez limpias, asegúrese de que las vuelve a colocar en su lugar.
• Para que los quemadores funcionen correctamente, asegúrese de que los brazos de las rejillas están en el centro del quemador.
• Tenga mucho cuidado cuando cambie las rejillas para evitar dañar la parte superior de la placa.

Después de limpiarlo, seque el aparato con un paño suave.

El acero inoxidable se ennegrecerá si se calienta demasiado. Debe tenerse presente que no se debe cocinar con fuentes de barro cocido ni planchas de hierro fundido. No proteja la placa de cocción con papel de aluminio mientras la usa.

Lave los elementos de acero inoxidable con agua y séquelos bien con un paño suave.

Eliminar la suciedad

1. — Elimine de inmediato: restos fundidos de plástico, papel de aluminio y alimentos que contengan azúcar.

2. Apague el aparato y déjelo enfriar antes de limpiar: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

3. Limpie el aparato con un paño suave humedecido con agua y detergente.

4. Al final seque el aparato con un paño limpio.

Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio técnico local.

Qué hacer si...

Problema Causa posible	Solución
No se produce chispa al tratar de encender el gas	No hay suministro eléctricoAsegúrese de que la unidad está enchufada y de que el interruptor eléctrico está encendido.Verifique los fusibles de la instalación eléctrica.
La tapa y la corona del quemador	no están bien colocadas.	Compruebe que la corona y la tapa del quemador están bien colocadas.
La llama se apaga justo después de encenderse	El termopar no está lo suficientemente caliente	Después de encender la llama, mantenga pulsado el mando durante unos 5 segundos.
El círculo de gas no arde uniformemente	La corona del quemador está bloqueada con restos de comida	Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio.

En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra subsanar el problema, póngase en contacto con el Centro de servicio técnico local.

Si el aparato se ha utilizado de forma incorrecta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del técnico del servicio o del distribuidor, incluso en el caso de que aparato se encuentre aún en garantía.

Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Estos datos están disponibles en la placa de características de los inyectores.

• Descripción del modelo ......
• Número de producto (PNC) ......
• Número de serie (S.N.) ......

Utilice sólo piezas de recambio originales. Se encuentran disponibles en el Centro de servicio técnico y en las tiendas de repuestos autorizadas.

Datos técnicos

Dimensiones de la encimera

Anchura: 580 mm
Altura: 510 mm

Dimensiones del hueco para la encimera

Anchura: 560 mm
Altura: 480 mm

Consumo calorífico

Quemador fuerte 3,0 kW
Quemador semirrápido: 2,0 kW
Quemador auxiliar 1,0 kW
Zona eléctrica: 1,5 kW
POTENCIA TOTAL DE GAS:	G20 (2H) 20 mbares = 6,0 kWG30 (3+) 28-30 mbares = 422 g/hG31 (3+) 37 mbares = 414 g/h

POTENCIA ELÉCTRICA TOTAL:	1,8 kW
Suministro eléctrico: 230 V ~ 50 Hz
Categoría II2H3+
Suministro de gas: G20 (2H) 20 mbares
Clase de aparato: 3

Diámetros del By-pass

Quemador ∅ By-pass en 1/100 mm
Auxiliar 28
Semirrápido 32
Rápido 42

Quemadores de gas

QUEMA-DOR	POTENCIA NORMAL	POTENCIA REDUCIDA	POTENCIA NORMAL
			GAS NATURAL G20 (2H) 20 mbares		LPG (Butano/Propano) 28-30/37 mbares
	kW	kW	iny 1/100 mm	m^3/h	iny 1/100 mm	G30 g/h g/h	G31
Quemador auxiliar	1,0	0,33	70	0,095	50	73	71
Quemador semirrápido	2,0	0,45	96	0,190	71	145	143
Quemador rápido	3,0 (gas natu-ral) 2,8 (LPG)	0,75	119	0,286	86	204	200

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológicos y totalmente reciclables. Los componentes de plástico se identifican con marcados: >PE<,>PS<, etc. Deseche los materiales de embalaje como residuos domésticos en el contenedor correspondiente de su municipio.
