Typ výrobku	Volně stojící plynový vařič s elektrickou plotýnkou
Značka	Zanussi
Model	ZXL636ITX
Rozměry varné desky (šířka x hloubka)	580 mm x 510 mm
Rozměry výřezu varné desky (šířka x hloubka)	560 mm x 480 mm
Celkový plynový výkon	6.0 kW (G20 20 mbar)
Celkový elektrický výkon	1.5 kW (230 V ~ 50 Hz)
Výkon rychlého hořáku	3.0 kW (zemní plyn) / 2.8 kW (LPG)
Výkon polorychlého hořáku	2.0 kW
Výkon pomocného hořáku	1.0 kW
Výkon elektrické varné zóny	1.5 kW (rychlá plotýnka)
Přívod plynu	G20 (20 mbar) nebo LPG G30/G31 (30 mbar)
Zapalování hořáků	Automatické elektrické zapalování
Bezpečnostní prvky	Termočlánek plamene, varování pro bezpečnost dětí, automatické vypnutí při zhasnutí plamene
Ovládací knoflíky	Stisknout a otočit s polohou zapalování
Podpěry nádob	Smaltované, pouze ruční mytí (nevhodné do myčky)
Víčko a korunka hořáku	Od nítmatelné pro čištění, ruční mytí teplou mýdlovou vodou
Výměna trysek	Možné pro přestavbu na jiný typ plynu, trysky součástí
Nastavení minimální úrovně	Nastavitelný obtokový šroub pro změnu typu plynu
Elektrické připojení	Kabel H05V2V2-F T90, 230 V, vyžaduje odpojení všech pólů
Typ instalace	Vestavěný nebo volně stojící, vyžaduje správné větrání
Platnost v zemích	Viz symboly na obálce manuálu
Dostupnost náhradních dílů	Originální díly ze servisního střediska Service Force
Likvidace v životním prostředí	Nevyhazujte jako domovní odpad, recyklujte na sběrném místě WEEE

Často kladené otázky - ZXL636ITX ZANUSSI

Jak zapálit plynový hořák?

Otočte ovládací knoflík proti směru hodinových ručiček do maximální polohy (symbol zapalování) a stiskněte jej. Držte stisknutý asi 5 sekund, aby se zahřál termočlánek. Pokud se nerozsvítí do 15 sekund, uvolněte a počkejte 1 minutu, než to zkusíte znovu.

Proč plamen ihned po zapálení zhasne?

Termočlánek nemusí být dostatečně zahřátý. Ujistěte se, že držíte knoflík stisknutý alespoň 5 sekund poté, co se objeví plamen, aby termočlánek dosáhl teploty.

Lze vařič přestavět na LPG?

Ano. Vyměňte trysky za ty dodané pro LPG (viz technická data). Seřiďte šroub minimální úrovně úplným dotažením. Také vyměňte štítek s parametry za ten dodaný pro LPG.

Jak čistit varnou desku?

Odstraňte podpěry nádob, víčka a korunky hořáků. Smaltované části myjte teplou mýdlovou vodou. Pro nerezovou ocel použijte vodu a měkký hadřík. Nepoužívejte abrazivní čisticí prostředky, ocelovou vlnu ani parní čističe.

Co dělat, když hořák nejiskří?

Zkontrolujte, zda je jednotka připojena k elektrické síti a pojistka není spálená. Také se ujistěte, že víčko a korunka hořáku jsou správně umístěny. Pokud problém přetrvává, kontaktujte servisní středisko Service Force.

Jakou velikost nádobí použít pro každý hořák?

Pro rychlý hořák: průměr 180-260 mm; polorychlý: 120-180 mm; pomocný: 80-180 mm. Ujistěte se, že hrnce jsou umístěny středově a nepřesahují okraje varné desky.

Jak nastavit minimální úroveň plamene?

Odstraňte ovládací knoflík, poté pomocí tenkého šroubováku otočte obtokovým šroubem. Pro přestavbu ze zemního plynu na LPG dotáhněte úplně; pro přestavbu z LPG na zemní plyn povolte asi o 1/4 otáčky.

Lze použít varnou desku bez nádobí?

Ne. Nikdy nepoužívejte varnou desku bez nádobí. Může dojít k přehřátí a poškození hořáku.

Jaké jsou elektrické požadavky tohoto vařiče?

230 V ~ 50 Hz, s celkovým elektrickým zatížením 1,5 kW. Musí být připojen přes odpojovač všech pólů s minimálním otevřením kontaktu 3 mm.

Jak zlikvidovat výrobek na konci životnosti?

Nevyhazujte jako domovní odpad. Odneste jej na určené sběrné místo pro recyklaci elektrických a elektronických zařízení, aby nedošlo k poškození životního prostředí.

NÁVOD K OBSLUZE ZXL636ITX ZANUSSI

CS Návod k použití 2

EN User manual 14

SK Návod na používanie 49

Bezpečnostní informace ____	Čištění a údržba ____	10
Instalace ____ 4	Co dělat, když... ____	11
Popis spotřebiče ____ 8	Technické údaje ____	11
Použití spotřebiče ____ 8	Poznámky k ochraně životního
Užitečné rady a tipy ____ 10	prostředí ____	12

Změny vyhrazeny

⚠ Bezpečnostní informace

! Upozornění Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návodu k použití.
Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Všeobecné bezpečnostní informace

Upozornění Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.
Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.

Dětská pojistka

• Tento spotřebič smějí používat pouze do-spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.
• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zra-nění.
• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho používání.

Používání

• Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a folie. Neodstraňujte typový štítek. Mohlo by dojít k porušení záruky.
• Po každém použití nastavte varné zóny do polohy „vypnuto“.
• Hořáky a přístupné části jsou během a po použití horké. Na varný povrch nepokládejte příbory nebo pokličky. Nádoby na vaření a jejich obsah se mohou převrhnout. Hrozí nebezpečí popálení.
• Přehřáté tuky a oleje se mohou velmi rychle vznítit. Hrozí nebezpečí požáru.
• Spotřebič během činnosti nenechávejte bez dozoru.
• Při vaření spotřebič vždy sledujte.
• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.
• Nepoužívejte varnou desku bez nádobí na vaření.
• Tento spotřebič je určen pouze k domácímu použití. Nepoužívejte jej ke komerčním nebo průmyslovým účelům.
• Spotřebič používejte pouze pro vaření v domácnosti. Zabráníte tak fyzickým úrazům osob či poškození majetku.
• Používejte pouze nádoby na vaření s průměrem dna vhodným pro rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (pokud je použita).

• Nepoužívejte pánev s průměrem menším než velikost hořáku – plameny by rozpálily držadlo pánve.

• Hrnce nesmí přesahovat do zóny s ovladači.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Nepoužívejte nestabilní nádoby na vaření, abyste zabránili případnému převržení a úrazu.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty, předměty nasáklé hořlavinami, spékavé předměty (například z plastu nebo hliníku) ani tkaniny. Hrozí nebezpečí výbuchu nebo požáru.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Během připojování spotřebiče do síťové zásuvky bud’te opatrní. Dbejte na to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého nádobí. Elektrické kabely nesmí být zamotané.

Varování k akrylamidu

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel do hněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

Instalace

• Přečtěte si tyto pokyny. Výrobce nezodpovídá za úrazy osob nebo zvířat, ani za škody na majetku, způsobené nedodržením těchto požadavků.
• Abyste zabránili nebezpečí fyzických škod nebo úrazů, smí instalaci a připojení spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.
• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. V případě potřeby se obrat'te na dodavatele.
• Vestavné spotřebiče se smějí používat pouze pro zabudování do vhodných vestav-

ných modulů a pracovních ploch, které splňují příslušné normy.

• Neinstalujte varnou desku na domácí spotřebiče, které to neumožňují.
• Varnou desku instalujte pouze na pracovní plochu s rovným povrchem.
• Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí nebezpečí úrazu nebo poškození spotřebiče.
• Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití spotřebiče (bezpečnostní a recyklační předpisy, elektrické bezpečnostní normy atd.).
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou desku.
• Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před vlhkostí správným těsnicím prostředkem.
• Izolujte spotřebič pomocí vhodného těsniva tak, aby mezi pracovní deskou a spotřebičem nebyla žádná mezera.
• Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z myčky nádobí nebo trouby.
• Neinstalujte spotřebič v blízkosti dveří nebo pod okna. Při otevření dveří nebo oken byste mohli srazit horké nádoby z varné desky.
• Před čištěním nebo údržbou spotřebič vždy vypněte a odpojte od sít'ového napájení.
• Před instalací se ujistěte, že místní podmínky přívodní sítě (typ a tlak plynu) odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou uvedeny na typovém štítku, který se nachází v sáčku s příslušenstvím.

• Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připojen podle platných instalačních předpisů. Zvláštní pozornost věnujte požadavkům na správné větrání.

• Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré odvětrávání: přirozené větrací otvory nechte otevřené, nebo instalujte mechanické větrací zařízení (mechanickou odsávací digestoř).

• Dlouhodobé intenzivní používání spotřebiče vyžaduje přídavné větrání (například otevřením okna nebo zvýšením stupně mechanického větrání – pokud je jím místnost vybavena).
• Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu elektrickým proudem.
• Elektrická svorkovnice je pod napětím.
• Odpojte elektrickou svorkovnici od zdroje napětí.
• Instalaci provedte tak, aby správně zajišťovala ochranu před úrazem elektrickým proudem.
• Volné a nesprávné spojení sít'ové zástrčky se zásuvkou může mít za následek přehřátí svorky.

• Správné připojení svorek musí provést kvalifikovaný elektrikář.

• K odlehčení silového pnutí v kabelu použijte odlehčovací sponu.

• Použijte správný přívodní kabel a poškozený sít'ový kabel nahrad'te správným kabelem. Obrat'te se na místní servisní středisko.
• Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.
• Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe a stykače.

Likvidace spotřebiče

- Aby nedošlo k úrazu nebo vzniku škod:

– Odpojte zařízení od elektrické sítě.
– Odřízněte napájecí kabel v místě napojení na spotřebič a zlikvidujte jej.
– Pokud jsou osazeny vnější plynové trubky, zbruste je.
– Informace o likvidaci spotřebiče získáte od místních autorizovaných zařízení.

Instalace

Upozornění Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platnými předpi-sy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní bud’te u instalace varné desky spolu s trou-bou.

Důležité Zkontrolujte, zda přívod plynu spotřebiče odpovídá doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Zašroubujte součásti bez použití síly, nastavte připojení do požadovaného směru a vše utáhněte.

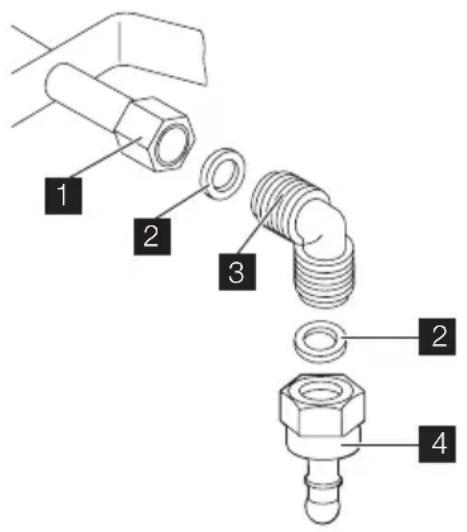

1 Konec hřídele s maticí
2 Podložka (dodatková podložka pouze pro Slovinsko a Turecko)
3 Potrubní koleno
4 Gumový držák na potrubí pro kapalný plyn (pouze pro Slovinsko a Turecko)

Pevné připojení:

Připojení proved'te pomocí pevných kovo- vých trubek (měděné s mechanickým ukon- čením).

„Pružné“ připojení s mechanickým ukončením:

– Zemní plyn : připojení provedte pomocí pružné trubky s mechanickým ukončením, které našroubujete přímo na kolínko u hrany spotřebiče.
- Butan / propan : použijte pružnou hadici vybavenou objímkami, pokud spotřebič používá pouze butan. Pokud spotřebič používá propan, použijte pružnou trubku s vhodným kovovým ukončením.

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připojení po celé ploše, můžete použít pružnou trubku. Pružnou trubku pěvně připojte pomocí svorek.

Zkapalněný plyn : použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;
– nesmí být delší než 1500 mm;
– nesmí být přiškrcena;
– nesmí být vystavena tahu nebo zkroucení;
– nesmí být v kontaktu s ostrými kraji nebo rohy;
– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu ohebné hadice se zjištuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;
– materiál není ztvrdlý, ale má svou normální pružnost;
– spojovací svorky nejsou rezavé;
– doba její životnosti není prošlá.
Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku.

Používejte mýdlovou vodu, nikoli plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte kryty a koruny hořáku.
3. S použitím nástrčného klíče 7 odšroubujte a odstraňte vstřikovací trysky a nahradťe je tryskami požadovanými pro nový druh plynu (viz tabulku v části Technické údaje).
4. Jednotlivé díly opět sestavte stejným postupem v opačném pořadí.
5. Vyměňte výrobní štítek (umístěný v blízkosti plynové přípojky) za jiný, který odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku s tryskami dodávanému se spotřebičem.
   Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalovat na přívodní plynové potrubí vhodný nastavovač tlaku.

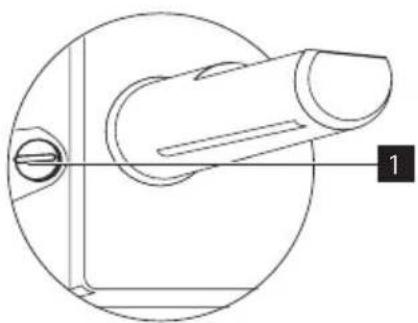

Nastavení minimální hodnoty

Seřízení minimální hodnoty hořáků:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Odstraňte ovladač.
4. Úzkým šroubovákem nastavte polohu obtokového šroubu. Při přechodu ze zemního plynu 20 mbar na zkapalnělý plyn úplně utáhněte seřizovací šroub. Při přechodu ze zkapalnělého plynu na zemní plyn 20 mbar povolte obtokový šroub asi o 1/4 otáčky.

1 Minimální seřizovací šroub

1. Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

Připojení k elektrické síti

• Uzemněte spotřebič v souladu s bezpečnostními pokyny.
• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka musí být zasunuta do správné zásuvky.
• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik servisního střediska nebo jiný kvalifikovaný servisní pracovník.

• Vždy používejte správně instalovanou sít'ovou zásuvku odolnou proti rázovému proudu.

• Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

• Neodpojujte sít'ový kabel ze zásuvky ta-hem za kabel. Vždy tahejte za zástrčku.
• Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, rozdvojky ani vícená-sobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění splňuje platné normy a nařízení.
• Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.
• Připojte spotřebič k síti pomocí zařízení, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj. např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.
• Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý nulový vodič musí být připojen do svorkovnice označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna spojovacího kabelu

Spojovací kabel smí být vyměněn pouze za spojovací kabel H05V2V2-F T90. Průřez kabelu musí odpovídat napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

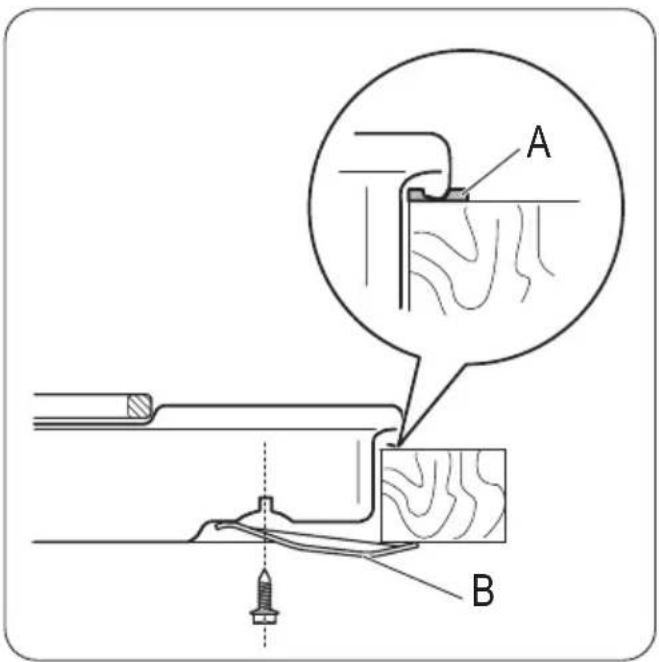

Vestavba

A - dodávané těsnění

B - dodávané držáky

Možnosti zapuštění

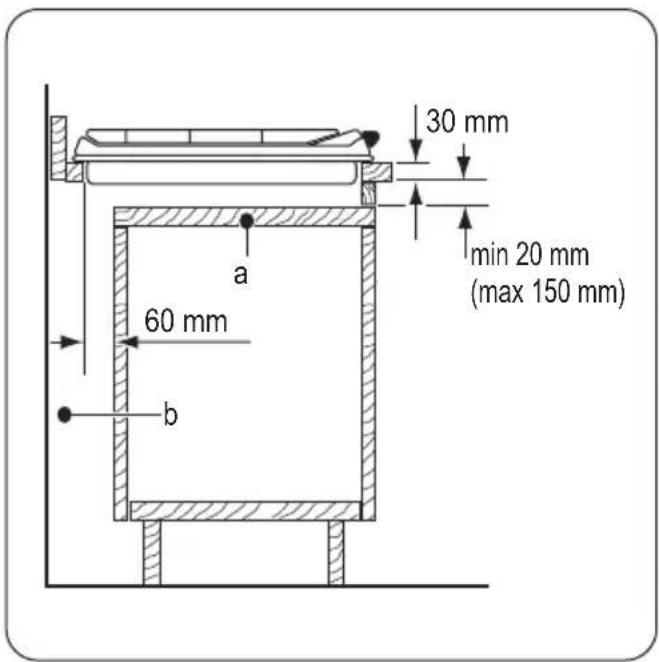

Kuchyňská skříňka s dvířky

Panel pod deskou musí být snadno odstra- nitelný, aby v případě servisního zásahu umožňoval snadný přístup.

a) Odstranitelný panel
b) Místo pro připojení

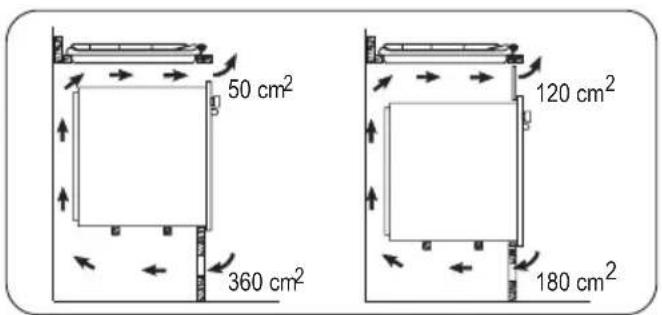

Kuchyňská skříňka s troubou

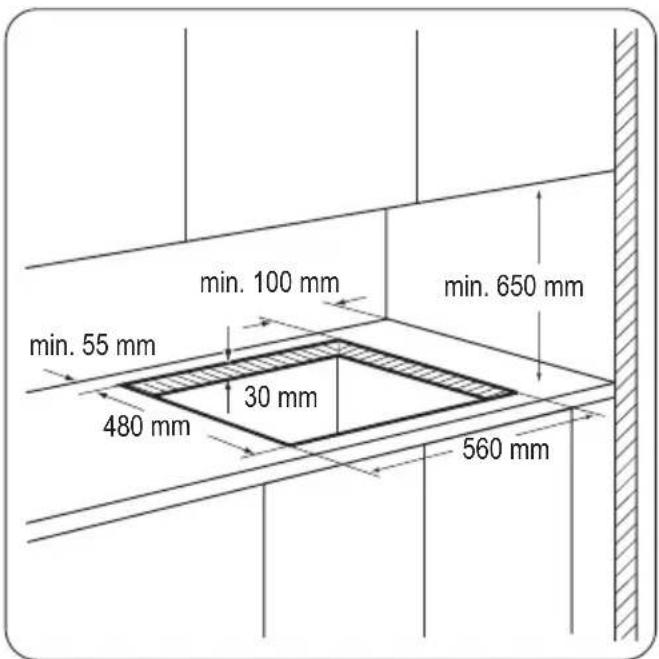

Rozměry výřezu pro varnou desku se musí shodovat s uvedenými rozměry a varná de-ska musí být vybavena držáky, aby byl z bez-pečnostních důvodů zajištěn stálý přívod vzduchu. Elektrické připojení varné desky a trouby musí být provedeno odděleně. Tak je možné troubu ze skříňky snadno vyjmout.

VÝROBCE:

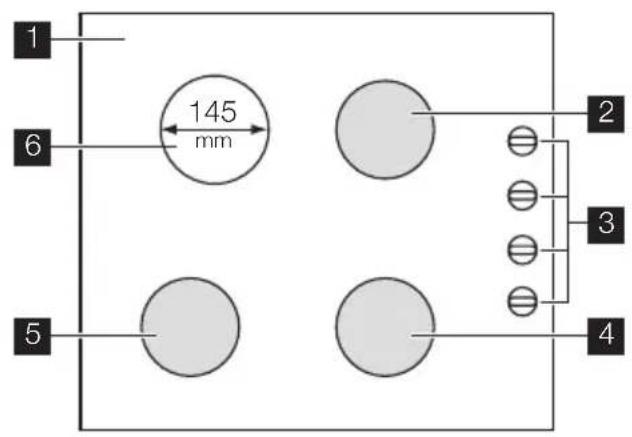

Uspořádání varné desky

1 Horní strana varné desky
2 Středně rychlý hořák
3 Ovladače
4 Pomocný hořák
5 Rychlý hořák
6 Elektrická varná zóna 1500 W

Ovladače

Symbol Popis
	bez přívodu plynu / poloha vypnuto
	poloha pro zapálení / maximální přívod plynu
💧	minimální přívod plynu

Ovládače elektrické varné zóny

Symbol Funkce

0 poloha VYP

1 minimální tepelnývýkon

6 maximální tepelnývýkon

Použití spotřebiče

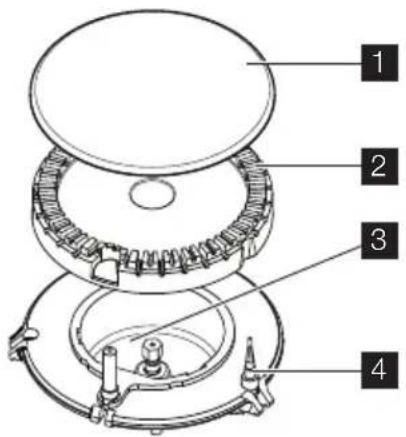

Zapálení hořáku

Upozornění Při používání otevřeného ohně v kuchyni bud’te velmi opatrní.

Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

i Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Otočte ovladačem doleva do mezní polohy ( ☆ a stiskněte jej.

2. Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

3. Když se plamen ustálí, nastavte jeho intenzitu.

i Jestliže se hořák ani po několika poku- sech nezapálí, zkontrolujte, zda je roz- dělovač plamene a jeho víčko ve správné poloze.

1 Kryt hořáku
2 Koruna hořáku
3 Zapalovací svíčka
4 Termočlánek

! Upozornění Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Důležité V případě výpadku elektrického proudu se může hořák zapálit i bez elektrického zařízení; v tomto případě přiložte plamen k hořáku, stiskněte ovládací knoflík dolů a otočte jím doleva, až do polohy maximálního přívodu plynu.

i Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.
Po zapnutí napájecí sítě, po instalaci nebo výpadku proudu je normální, že se generátor jisker automaticky aktivuje.

Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol ●.

Upozornění Před sejmutím nádoby z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

Použití elektrických zón

Otočením ovládacího knoflíku doleva varnou zónu zapnete a nastavíte teplotu. Chcete-li teplotu snížit, otočte knoflíkem doprava. Chcete-li zónu vypnout, otočte knoflíkem na 0.

Před prvním použitím

Nastavte maximální teplotu a nechte varnou desku běžet po dobu 10 minut, aby se spálily jakékoliv usazeniny z výroby. Poté nechte varnou desku běžet při minimální teplotě po dobu 20 minut. Během této doby může varná deska vydávat nepříjemný zápach a kouř. To je normální jev. Zajistěte dostatečné proudění vzduchu.

Rychlá plotýnka

Červená tečka uprostřed plotýnky označuje rychlou plotýnku. Rychlá plotýnka se zahřívá rychleji než normální plotýnky. Tato červená tečka je na povrchu pouze na- malovaná a po nějaké době může zmizet. Na provoz spotřebiče to nemá nežádoucí vliv. Při prvním použití může rychlá plotýnka vy- dávat zápach a kouř. Tento kouř a zápach po chvíli zmizí.

Příklady použití varné desky

Nasta-vení topného výkonu:	Vhodné pro:
1 Uchování teploty
2 Lehké ohřívání
3 Mírné vaření
4 Smažení
5 Uvedení do varu
6 Uvedení do varu / prudké sma-žení / fritování

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Upozornění Používejte hrnce a pánve, jejichž dno je vhodné pro rozměr hořáku. Nepoužívejte nádoby na vaření, které přesahují přes okraje desky.

Hořák Průměry nádobí

Rychlý 180 mm — 260 mm

Hořák Průměry nádobí

Středně ry-chlý

120 mm — 180 mm

Pomocný 80 mm — 180 mm

Upozornění Hrnce nesmí přesahovat mimo zónu s ovladači.

K dosažení nižší spotřeby plynu vždy postavte hrnce tak, aby nevyčnívaly přes okraje plotny a byly umístěny ve středu kruhu. Na varné plotýnky nepokládejte nestabilní nebo deformované hrnce.

Čištění a údržba

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.
Upozornění Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticí přístroji.
! Upozornění Nepoužívejte drsné čisticí prostředky, kovové drátěnky nebo kyseliny, protože by mohly spotřebič poškodit.

- Mřížky pod nádoby můžete k pohodlnějšímu čištění vyjmout.

- Smaltované části a víčka a rozdělovače plamene hořáku čistěte pomocí vlažné saponátové vody.

- Části z nerezové oceli omyjte vodou a poté osušte měkkým hadrem.

- Mřížky pod nádoby nejsou vhodné pro mytí v myčce; musí být umyty ručně.

- Jestliže myjete mřížky pod nádoby ručně, při sušení mějte na paměti, že smaltovací postup někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

- Po vyčistění mřížky pod nádoby správně umístěte.

• Mají-li hořáky správně pracovat, musí být ramena mřížek pod nádoby ve středu hořáků.
• Při snímání mřížek pod nádoby bud’te velmi opatrní, aby nedošlo k poškození varné desky.
  Po vyčištění spotřebič osušte měkkým hadrem.
  Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pán-vích nebo na litinových plátech. Povrch varné desky nechraňte při používání hliníkovou fó-lií.
  Části z nerezové oceli omyjte vodou a poté osušte měkkým hadrem.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

2. Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na povrch varné desky.

3. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

4. Nakonec spotřebič vytřete čistým hadrem do sucha.

Pravidelná údržba

Pravidelně si v servisním středisku objedná-vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Co dělat, když...

Problém Možná příčina Řešení
Při zapalování plynu není jiskra.	Je přerušena dodávka elektrického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistky do-movní elektrické instalace.
Víčko hořáku a rozdělovač	plynu jsou nasazeny nesymetricky.	Zkontrolujte, zda jsou víčko hořáku a rozdělovač plynu správně nasazeny.
Plamen zhasíná hned po za-pálení.	Termočlánek není zahřátý na dostatečnou teplotu.	Po zapálení plamene pod-ržte kohout stisknutý ještě asi 5 vteřin.
Plynový kroužek hoří nerov-noměrně.	Rozdělovač plynu je ucpa-ný zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanesená a zda na rozdělovači hořáku nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obrat'te se prosím na svého prodejce nebo místní servisní středisko.

i V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu servisního technika nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

Technické údaje

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje naleznete na typovém štítku sady trysek.

- Označení modelu ......

• Výrobní číslo (PNC) ......

• Sériové číslo (SN) ......

Používejte pouze originální náhradní díly. Můžete je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

Rozměry varné desky

Šířka: 580 mm
Výška: 510 mm

Rozměry výřezu pro varnou desku

Šířka: 560 mm
Výška: 480 mm

Tepelný výkon

Rychlý hořák: 3,0 kW
Středně rychlý hořák:	2,0 kW
Pomocný hořák: 1,0 kW
Elektrická varná zóna:	1,5 kW
CELKOVÝ VÝKON — PLYN:	G20 (2H) 20 mbar = 6,0 kWG30/G31 (3B/P)30/30 mbar = 418 g/h
CELKOVÝ VÝKON — ELEKTŘINA:	1,5 kW

Elektrické napájení: 230 V \~ 50 Hz

Kategorie: II2H3B/P

Přívod plynu: G20 (2H) 20 mbar

Třída spotřebiče: 3

Průměry trysek

Hořák ∅ v 1/100 mm.
Pomocný 28
Středně rychlý 32
Rychlý 42

Plynové hořáky

HOŘÁK NORMÁLNÍ VÝKON	SNÍŽENÝ VÝKON	NORMÁLNÍ VÝKON
		ZEMNÍ PLYN G20 (2H) 20 mbar		LPG (butan/propan) 30 mbar
	kW kW vstřík.	1/100 mm	m3/h vstřík.	1/100 mm	g/h G30
Pomocný hořák	1,0	0,33	70	0,095	50
Středně ry-chlý hořák	2,0	0,45	96	0,190	71
Rychlý hořák	3,0 (zemní plyn) 2,8 (LPG)	0,75	119	0,286	86

Poznámky k ochraně životního prostředí

Symbol 📄 na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny

nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plasto-

vé díly jsou označeny značkami: >PE<,

PS< apod. Zlikvidujte prosím veškerý ob- alový materiál jako domácí odpad ve vhod- ném kontejneru v místě svého bydliště.

Contents

Všeobecné bezpečnostné pokyny

- Pri pripájaní spotrebiča k zásuvkám v jeho blízkosti postupujte opatrne. Nedovol'te, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble. Nedovol'te, aby sa elektrické napájacie káble zamotali.

„Pohyblivé“ pripojenie s mechanickým ukončením:

Ovládacie gombíky elektrických varných zón

Ovládanie elektrických zón

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela.

Horák Priemery kuchynského riadu

Horák Priemery kuchynského riadu

Pomocný 80 mm - 180 mm

! Varovanie Hrnce sa nesmú dostat' na ovládací panel.

• Sériové číslo (S.N.) ......

Šírka: 580 mm
Výška: 510 mm

Šírka: 560 mm
Výška: 480 mm

Tepelný výkon

Rýchly horák: 3,0 kW
Stredne rýchly horák: 2,0 kW
Pomocný horák: 1,0 kW
Elektrická zóna: 1,5 kW
CELKOVÝ VÝKON PLY-NOVÉHO HORÁKA:	G20 (2H) 20 mbar = 6,0 kWG30/G31 (3B/P) 30/30 mbar = 418 g/h

CELKOVÝ ELEKTRIC- KÝ VÝKON:	1,5 kW
Elektrické napájanie: 230 V ~ 50 Hz
Kategória: II2H3B/P
Prívod plynu: G20 (2H) 20 mbar
Trieda spotrebiča: 3

Priemery prívodov
