NÁVOD K OBSLUZE ZGO65414BA ZANUSSI

CS Návod k použití 2
ET Kasutusjuhend 15
SR Упутство за употребу 27
SK Návod na používanie 40
TR Kullanma Kılavuzu 52

Varná deska

Pliidiplaat

Плоча за кување

Varný panel

Ocak

USER MANUAL

ZGO65414BA

CZ EE RS SK TR

ZANUSSI

Obsah

Bezpečnostní informace ____ 2
Bezpečnostní pokyny 3
Popis spotřebiče ____ 5
Denní používání ____ 6
Užitečné rady a tipy 7
Čištění a údržba 7

Odstraňování závad ____ 9

Instalace 10

Technické informace ____ 13

Poznámky k ochraně životního prostředí 14

Změny vyhrazeny.

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

⚠ Upozornění Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.
• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
• Spotřebič nepoužívejte spolu s externím časovačem nebo sa- mostatným dálkovým ovládáním.
• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
• Nepokládejte věci na varnou desku.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• Je-li sklokeramický povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.

Bezpečnostní pokyny

Instalace

Upozornění Tento spotřebič smí instalovat jen kvalifikovaná osoba.

- O d s t r a řte veškerý obalový materiál.

- Poškozený spotřebič neinstalujte ani nepoužívejte.

- Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.

- Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

- Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.

- Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

- Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje do-statečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Doporučujeme proto instalovat nehořlavý samostatný panel pod spotřebičem, který bude zakrývat spodek spotřebiče.

Připojení k elektrické síti

Upozornění Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

- Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

- Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení na-pájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na servisní středisko nebo elektrikáře.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

Použití spotřebiče

Upozornění Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte výhradně v domácnosti.
• N e m ěňte technické parametry tohoto spotřebiče.
• Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.
• Zapnutý spotřebič nenechávejte bez dozo- ru.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Na varné zóny nepokládejte příbory nebo pokličky. Byly by horké.
• Po použití nastavte varnou zónu do polohy „vypnuto“.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sitě. Zabráníte tak úrazu elektrickým proudem.

Upozornění Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.
• Nepokoušejte se hasit oheň vodou. Odpojte spotřebiče a plameny přikryjte víkem nebo hasicí rouškou.

Upozornění Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Nádoby vyrobené z litiny či hliníku nebo nádoby s poškozeným dnem mohou způsobit poškrábání sklokeramiky. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
• V místě instalace spotřebiče zařidťe dobrou ventilaci.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Ujistě te se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje varné desky.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

Čištění a údržba

! Upozornění Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Hořáky nemyjte v myčce nádobí.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

Likvidace

! Upozornění Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te síťový kabel.
  • V n ější plynové potrubí slisujte.

Popis spotřebiče

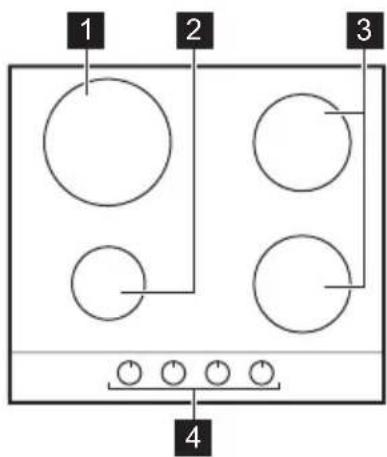

Uspořádání varné desky

1 Rychlý hořák
2 Pomocný hořák
3 Středně rychlý hořák
4 Ovladače

Ovladače

Symbol Popis

poloha pro zapálení / maximální přívod plynu

minimální přívod plynu

Denní používání

Upozornění Viz kapitoly o bezpečnosti.

Zapálení hořáku

! Upozornění Při používání otevřeného ohně v kuchyni bud’te velmi opatrní.

Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

i Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Zatlačte na ovladač a otočte jím proti směru hodinových ručiček do krajní polohy ☆ Ⓗ

2. Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

3. Když se plamen ustálí, nastavte jeho intenzitu.

i Jestliže se hořák ani po několika poku- sech nezapálí, zkontrolujte, zda je korun- ka a její víčko ve správné poloze.

A) Víčko hořáku

B) Korunka hořáku

C) Zapalovací svíčka

D) Termočlánek

! Upozornění Ovladač stiskněte na maximálně 15 sekund.

Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Důležité Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

i Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.
i Generátor jisker se může spustit automaticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normální jev.

Užitečné rady a tipy

Upozornění Viz kapitoly o bezpečnosti.

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák	Průměry nádobí
Rychlý 180 - 260 mm
Přední středně rychlý	120 - 220 mm
Zadní středně rychlý	120 - 240 mm
Pomocný 80 - 180 mm

Upozornění Na plynových hořácích nepoužívejte litinové, mastkové, grilovací o opékací pláty.

Upozornění Na povrch varné desky nepokládejte hliníkové fólie a udržujte jej em vaření čistý.

Upozornění Ujistěte se, že dna varných nádob nestojí nad ovladači. Pokud jsou dače pode dny varných nádob, plameny udou zahřívat.

Nedávejte stejnou pánev na dva hořáky.

Čištění a údržba

Upozornění Viz kapitoly o bezpečnosti.

Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol ●.

Upozornění Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo sněte plamen.

Upozornění Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem é desky. Ujistěte se, že jsou hrnce stěné na středu hořáků, čímž získají imální stabilitu a sníží se spotřeba plynu.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo poškozené nádoby.

Upozornění Nepoužívejte rozptylovač plamene.

Upozornění Tekutiny rozlité během vaření mohou způsobit prasknutí skla.

Varování ohledně akrylamidů

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel dohněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

i Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.
• Při ručním mytí mřížek pod nádoby budťte opatrní při jejich osušování, protože smaltování někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umístěte.
• Mají-li hořáky správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáků.
• Při snímání mřížek pod nádoby bud'te velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.
2. Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků,

tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na povrch varné desky.

1. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.
2. Nakonec spotřebič vytřete čistým hadrem do sucha.

Upozornění K čištění povrchu skla nebo prostoru mezi okrajem hořáků a rámem (je-li součástí spotřebiče) nepoužívejte nože, škrabky či podobné nástroje.

Upozornění Nádobí neposouvejte po skle, protože by mohlo dojít k poškrábání povrchu. Také dbejte na to, aby na sklo nebo na okraje varné desky nespadly tvrdé či ostré předměty.

Po vyčištění varné desky je třeba opěrné mřížky správně umístit do původní polohy. Mřížky pod nádoby jsou správně umístěny, pokud poloha ramena opěrné mřížky odpovídá otvoru umístěnému v základně hořáku – viz obrázek. Tak bude mřížka pod nádobou stabilní a pevná.

Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

Pravidelná údržba

Pravidelně si v servisním středisku objedná-vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Odstraňování závad

Problém	Možná příčina	Řešení
Při zapalování plynu nevzniká jiskra.	J e p řerušena dodávka elektrického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistku. Jestliže pojistka vypadne vícekrát, obraťte se na kvalifikovaného elektrikáře.
	Víčko hořáku a rozdělovač plamene jsou nasazeny nesymetricky.	Zkontrolujte, zda jsou víčko hořáku a rozdělovač plamene správně nasazeny.
Plamen zhasíná ihned po zapálení.	Termočlánek není zahřátý na dostatečnou teplotu.	Po zapálení plamene podržte ovladač stisknutý ještě asi 5 sekund.
Plynový kroužek hoří nerovnoměrně.	Rozdělovač plamene je ucpa-ný zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanesená a zda na roz-dělovači plamene nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodejce nebo místní servisní středisko.

i V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu servisního technika nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje jsou k dispozici na typovém štítku.

- O z n a čení modelu ......

• Výrobní číslo (PNC) ......
• Sériové číslo (S.N.) ......

Používejte pouze originální náhradní díly. Můžete je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způ- sobem:

1 Nalepte jej na záruční list a odešlete tuto část
2 Nalepte jej na záruční list a uschovejte si tuto část

3 Nalepte jej na návod k použití

Instalace

Upozornění Viz kapitoly o bezpečnosti.
Upozornění Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými

předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Důležité Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

A) Konec hřídele s maticí

B) Pračka

C) Potrubní koleno

Zkapalněný plyn: použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

– nesmí být delší než 1500 mm;

– nesmí být přiškrcena;

– nesmí být vystavena tahu nebo zkroucení;

– nesmí být v kontaktu s ostrými kraji nebo rohy;

– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální pružnost;

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku.

Použijte mýdlový roztok, nikoliv plamen!

1) pouze pro Rusko

www.zanussi.com

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte víčka a korunky hořáku.
3. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahradte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).
4. Stejným postupem v opačném pořadí za-se jednotlivé části smontujte.
5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

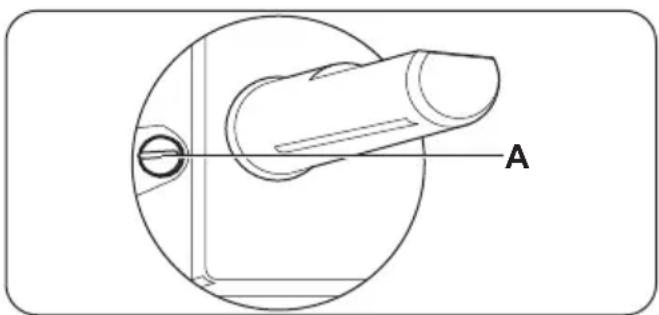

Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Odmontujte regulační kohout.
4. Úzkým šroubovákem nastavte polohu obtokového šroubu.

• Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar ¹⁾ ) na zkapalněný plyn obtokový šroub zcela zašroubujte a utáhněte.

• Při přechodu ze zkapalnělého plynu na zemní plyn G20 20 mbar povolte obtokový šroub asi o 1/4 otáčky.

• Při přechodu ze zemního plynu G20 20 mbar na zemní plyn G20 13 mbar ¹⁾ povolte obtokový šroub asi o 1/4 otáčky.

• Při přechodu ze zkapalnělého plynu na zemní plyn G20 13 mbar ¹⁾ povolte obtokový šroub asi o 1/2 otáčky.
• Při přechodu ze zemního plynu G20 13 mbar ¹⁾ na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

Upozornění Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z imální do minimální polohy.

Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujištěte se, že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.
  Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Uji-stěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

Vestavba

Pozor Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

a) Odnímatelný panel b) Prostor pro přípojky

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a kuchyňská

Technické informace

Rozměry varné desky

Šířka: 590 mm
Délka: 520 mm

Rozměry výřezu pro varnou desku

Šířka: 560 mm
Délka: 480 mm

Tepelný výkon

Rychlý hořák: 2,9 kW

linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Středně rychlý hořák:	1,9 kW
Pomocný hořák: 1,0 kW
CELKOVÝ VÝKON: G20 (2H) 20 mbar = 7,7 kWG30/G31 (3B/P) 30/30mbar = 545 g/hG20 (2H) 13 mbar = 5,5 kW
Elektrické napájení: 230 V ~ 50 Hz
Kategorie: II2H3B/P
Připojení plynu: G 1/2"
Přívod plynu: G20 (2H) 20 mbar
Třída spotřebiče:	3

Průměry ventilů

Hořák	∅ trysek v 1/100 mm	Hořák	∅ trysek v 1/100 mm
Pomocný 28	Rychlý	42
Středně rychlý	32

Plynové hořáky

HORÁK	NORMÁLNÍ VÝKONkW kW	SNÍŽENÝ VÝKON	NORMÁLNÍ VÝKON
			ZEMNÍ PLYNG20 (2H) 20 mbar		LPG(Propan-butan) G30/G31(3B/P) 30/30 mbar
			vstríkování1/100 mm	m3/h	vstríkování1/100 mm	g/h
Pomocný	1.0	0.33	70	0.095	50	73
Středně ry-chlý	1.9 0.45 96	0.181 71 138
Rychlý 2.9 (zemníplyn)2.7 (LPG)		0.75 119 0.276 86 196

Plynové hořáky G20 13 mbar - jen Rusko

HORÁK	NORMÁLNÍ VÝKONkW kW	SNÍŽENÝ VÝKON	NORMÁLNÍ VÝKONZEMNÍ PLYNG20 (2H) 13 mbar
			vstríkování 1/100 mm	m3/h
Pomocný 0.9 0.33 80 0.095
Středně rychlý	1.4	0.45	105	0.148
Rychlý	1.8	0.75	120	0.191

Poznámky k ochraně životního prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto

výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové díly jsou označeny značkami: >PE<, >PS< apod. Zlikvidujte prosím veškerý obalový materiál jako domácí odpad ve vhodném kontejneru v místě svého bydliště.

Sisukord

Všeobecné bezpečnostné pokyny

• Horúci kuchynský riad nenechávajte na ovládacom paneli.
• Obsah kuchynského riadu nenechajte vyvriet'.

- Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjst' k poškodeniu povrchu spotrebiča.

- Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.

• Zabezpečte, aby boli vetracie otvory volné.

Pred položením kuchynského riadu horák vždy zapál'te.

Zapálenie horáka:

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela.

Horák Priemery kuchynského riadu

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a te znovu zapálit' horák.

Varovanie Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho te.

Po čistení utrite spotrebič mäkkou handričkou.

Odstráňte nečistoty:

1. – Okamžite odstráňte: taviaci sa plast, plastovú fóliu a potraviny s obsahom cukru.

• Výrobné číslo (PNC) ......
• Sériové číslo (S.N.) ......

– materiál nestvrdol a či je stále správne ohybný,

– upevňovacia svorka nezhrdzavela,

– neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale ju vymeňte.
