KASUTUSJUHEND ZGO65414BA ZANUSSI

Ohutusinfo	15
Ohutusjuhised	16
Seadme kirjeldus	18
Igapäevane kasutamine	18
Vihjeid ja näpunäiteid	19

Puhastus ja hooldus	20
Veaotsing	21
Paigaldamine	22
Tehnilised andmed	25
Jäätmekäitlus	26

Jäetakse öigus teha muutusi.

Ohutusinfo

Enne seadme paigaldamist ja kasutamist lugege kaasasolev ju- hend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoid- ke juhend alles, et saaksite seda ka edaspidi kasutada.

Laste ja ohustatud inimeste turvalisus

⚠️ Hoiatus Lämbumise, vigastuse või püsiva kahjustuse oht!

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning samuti füüsilise, sensoorse või vaimse puudega või koge-muste ja teadmisteta isikud juhul, kui neid valvab täiskasvanud inimene või nende turvalisuse eest vastutav isik.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendid lastele kättesaamatuna.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töö-tab või maha jahtub. Katmata osad on kuumad.
• Kui seadmel on olemas lapselukk, soovitame selle sisse lülitada.
• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.

Üldine ohutus

• Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Ärge kütteelemente puudutage.

• Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil.

• Kui kasutate toiduvalmistamisel kuuma öli, ärge jätke toitu järelvalveta – see vöib kaasa tuua tulekahju.

• Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• Ärge hoidke keeduväljadel esemeid.
• Ärge kasutage pliidi puhastamiseks aurupuhastit.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Kui klaaskeraamiline pind on mõranenud, lülitage seade välja, et vältida võimalikku elektrilööki.

Ohutusjuhised

Paigaldamine

Hoiatus Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasas olevaid paigaldusjuhiseid.

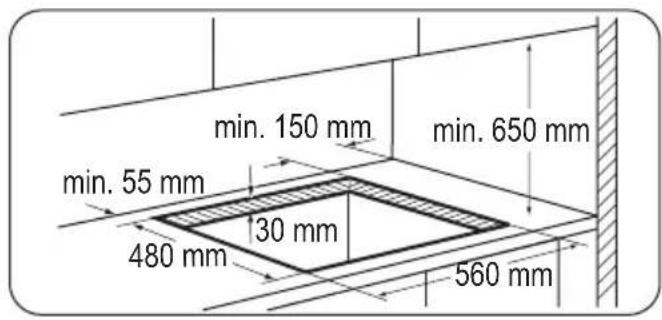

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.
• Kaitske lõikepindu niiskuskahjustuste eest sobiva tihendi abil.
• Kaitske seadme põhja auru ja niiskuse eest.
• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda.
• Kui paigaldate seadme sahtlite kohale, siis jälgige, et seadme põhja ja ülemise sahtli vahele jääks piisavalt ruumi õhuringluse jaoks.

- Seadme põhi võib minna kuumaks. Põhjale juurdepääsu tõkestamiseks on soovitatav seadme alla paigaldada eralduspaneel.

Elektriühendus

Hoiatus Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Enne mis tahes toimingute läbiviimist veenduge, et seade on vooluvõrgust eemaldatud.
• Kasutage öiget elektrijuhet.
  • Vältige elektrijuhtmete sassiminekut.
• Veenduge, et toitejuhe või -pistik ei puutuks vastu kuuma seadet või toidunõusid, kui te seadme lähedalasuvasse pistikupe-sasse ühendate.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitejuhtmete või -pistikute kasutamisel võib kontakt minna tuliseks.
• Veenduge, et paigaldatud on pôrutuskaitse.
  • Paigaldage juhtmetele tömbetökis.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Vigastatud toitejuhtme vaheta-

miseks võtke ühendust teeninduskeskusega.

• Seadme ühendus vooluvõrguga tuleb va-rustada mitmepooluselise isolatsioonisea-disega. Isolatsiooniseadise lahutatud kon-taktide vahemik peab olema vähemalt 3 mm.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maa-lekkevoolu kaitsmeid ja kontaktoreid.

Gaasiühendus

• Köik gaasiühendused peab ühendama kvalifitseeritud tehnik.
• Veenduge, et seadme ümber oleks tagatud öhuringlus.
• Teave gaasivarustuse kohta on kirjas andmesildil.
• See seade ei ole ühendatud seadmega, mis põlemissaadusi väljutaks. Veenduge, et ühendate seadme vastavalt kehtivatele paigalduseeskirjadele. Pöörake tähelepanu piisava ventilatsiooni tagamisele.

Kasutamine

Hoiatus Vigastuse, põletuse või elektrilöögioht!

• Kasutage seda seadet ainult kodustes tingimustes.
• Ärge muutke seadme tehnilisi omadusi.
• Ärge kasutage seadet välise taimeri või eraldi kaugjuhtimissüsteemi abil.
• Ärge jätke töötavat seadet järelevalveta.
• Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega.
• Ärge pange söögiriistu või potikaasi keedu- väljadele. Need lähevad tuliseks.
• Lülitage keeduväli pärast kasutamist välja.
• Ärge kasutage seadet tööpinna ega hoiukohana.
• Kui seadme pinda peaks tekkima mõra, tu- leb seade kohe vooluvõrgust lahti ühenda- da. Elektrilöögioht!

Hoiatus Plahvatuse või tulekahju oht!

• Kuumutamisel võivad rasvad ja õlid eralda-da süttivaid aure. Kui kasutate toiduvalmis-tamisel õli või rasvu, hoidke need eemal lahtisest leegist või kuumadest esemetest.
• Väga kuumast ölist eralduvad aurud võivad iseeneslikult süttida.
• Kasutatud öli, milles vöib leiduda toidujääke, vöib süttida madalamal temperatuuril kui kasutamata öli.
• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.
• Ärge püüdke leeki kustutada veega! Lülitage seade vooluvõrgust lahti ja summutage leek potikaane või kustutustekiga.

Hoiatus Seadme vigastamise või kahjustamise oht!

• Ärge pange tuliseid nõusid juhtpaneelile.
• Ärge laske keedunõudel kuivaks keeda.
• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda.
• Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta.
• Ärge asetage seadmele alumiiniumfooliumit.
• Malmist, alumiiniumist või katkise põhjaga nõud võivad klaaskeraamilist pinda kriimustada. Kui teil on vaja nõusid pliidil liigu-tada, tõstke need alati üles.
• Ruumi, kuhu seade paigaldatakse, peab olema tagatud hea ventilatsioon.
• Veenduge, et ventilatsiooniavad ei oleks tökestatud.
• Kasutage ainult korralikke terveid keedunõusid, mille põhi on põletite diameetrist suurem. Vastasel korral tekib klaasplaadi (kui see on olemas) ülekuumenemise ja mõranemise oht.
• Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalasendist minimaalasendisse.

• Jälgige, et nõud oleks paigutatud rõngaste keskele ega ulatuks üle pliidiplaadi äärte.

• Kasutage ainult seadmega kaasasolevaid tarvikuid.

• Ärge paigutage põletitele leegihajutajat.

Hooldus ja puhastus

Hoiatus Seadme vigastamise või kahjustamise oht!

• Puhastage seadet regulaarselt, et vältida pliidipinna materjali kahjustumist.
• Ärge kasutage seadme puhastamiseks vee- või aurupihustit.
• Ärge peske põleteid nõudepesumasinas.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid puhastusai-

neid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.

Jäätmekäitlus

Hoiatus Lämbumis- või vigastusoht!

• Seadme öige körvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja visake ära.
• Suruge välised gaasitorud lamedaks.

Seadme kirjeldus

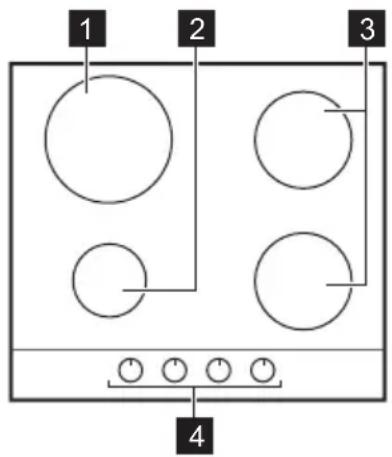

Pliidipinna skeem

1 Kiirpõleti
2 Lisapõleti
3 Poolkiire põleti
4 Juhtnupud

Juhtnupud

Sümbol Kirjeldus

gaasi pealevool puudub / asend "väljas"

Sümbol Kirjeldus

süüteasend / maksimaalne gaasi pealevool

minimaalne gaasi pea- levool

Igapäevane kasutamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Põletite süütamine

Hoiatus Tulega tuleb köögis väga ettevaatlikult ümber käia. Tootja ei

vastuta selle nõude eiramisest tulenevate tagajärgede eest.

Süüdake põleti alati enne kööginõu asetamist pliidile.

Põleti süütamiseks:

1. Vajutage vastavat juhtnuppu ja keerake siis vastupäeva maksimumasendisse (
2. Hoidke juhtnuppu umbes 5 sekundit sis-sevajutatuna; see on vajalik termoelemendi soojendamiseks. Vastasel korral katkeb gaasi pealevool.
3. Kui leek on normaalne, võite seda reguleerida.

Kui põletit ei önnestu süüdata ka mitme katsega, kontrollige, kas põletikroon ja selle kaas on õiges asendis.

A) Põleti kaas

Vihjeid ja näpunäiteid

Hoiatus Vt ohutust käsitlevaid peatükke.

Energia kokkuhoid

• Võimaluse korral pange nõudele alati kaas peale.
• Kui vedelik hakkab keema, siis keerake leeki väiksemaks, et vedelik vaid örnalt keema jääks.

Kasutage ainult keedunõusid, mille põhja läbimõõt vastab põletite suurusele.

B) Põleti kroon
C) Süütekünal
D) Termoelement

Hoiatus Ärge hoidke juhtnuppu all kauem kui 15 sekundit.

Kui põleti 15 sekundi jooksul ei sütti, vabastage juhtnupp, keerake see väljalülitatud asendisse ja püüdke põleti uuesti süüdata, kuid mitte varem kui 1 minuti pärast.

Tähtis Kui elektrit ei ole, saate põleti süüdata ilma elektrisüütelita. Selleks süüdake põleti juures leek, vajutage vastavat nuppu ja keerake seda vastupäeva maksimaalse gaasivarustuse asendisse.

Kui põleti peaks kustuma, siis keerake juhtnupp välja ja proovige põletit uuesti süüdata ühe minuti möödudes.
Süütaja võib käivituda automaatselt toite sisselülitamisel, kas siis pärast paigaldamist või voolukatkestust. See on normaalne.

Põleti väljalülitamine

Leegi kustutamiseks keerake nupp asendisse
Hoiatus Enne toidunõude põletilt ära võtmist keerake tuli väiksemaks või lülitage hoopis välja.

Põleti Keedunõude läbimõõt

Kiire 180 - 260 mm
Esimene poolkiire	120 - 220 mm
Tagumine poolkiire	120 - 240 mm
Lisapõleti 80 - 180 mm

Hoiatus Ärge kasutage gaasipõletitel malmnõusid, keraamilisi nõusid ega grillvõi röstplaat.

Hoiatus Ärge katke pliidipinda selle puhtana hoidmiseks alumiiniumfooliumiga.
Hoiatus Jälgige, et nõude põhjad ei kataks juhtnuppe. Kui juhtnupud jäävad nõu põhja alla, võivad need leegi tõttu kuumeneda.
Ärge asetage ühte nõud korraga kahele põletile.

Hoiatus Jälgige, et potikäepidemed ei ulatuks üle pliidi serva. Jälgige, et nõud

Puhastus ja hooldus

Hoiatus Vt ohutust käsitlevaid peatükke.
Hoiatus Lülitage seade välja ja laske sel enne puhastamist maha jahtuda. Enne hooldus- või puhastustööde tegemist ühendage seade vooluvõrgust lahti.
Kriimustused või tumedad plekid pinnal ei mõjuta seadme tööd.

• Saate anumatoed lihtsalt eemaldada, et pliidi puhastamist hölbustada.
• Emailitud osade, kaane ja krooni puhastamiseks peske neid sooja seebiveega ja kui-vatage enne tagasipanekut hoolikalt.
• Roostevabast terasest osi peske veega ja kuivatage seejärel pehme lapiga.
• Anumatoed ei ole nõudepesumasinakindlad. Neid tuleb pesta käsitsi.
• Kui pesete anumatugesid käsitsi, siis olge kuivatamisel ettevaatlik, kuna emailimisel jäävad toote servad mönikord konarlikeks. Vajaduse korral eemaldage tugevad plekid puhastuspastaga.

asetseksid täpselt ringi kohal – nii ei lähe need ümber ja ka gaasikulu on väiksem.

Ärge pange keeduringidele ebatasase põhjaga või mõlkis nõusid, et vältida ümberminekut ja vigastusi.

Hoiatus Ärge kasutage leegihajutajat.
Hoiatus Toiduvalmistamise käigus maha loksunud vedelikud võivad põhjustada klaasi purunemise.

Teave akrüülamiidide koht

Tähtis Uusimate teaduslike andmete kohaselt on toidu pruunistamisel (eriti tärklist sisaldavate toiduainete puhul) tekkivad akrüülamiidid tervisele ohtlikud. Seetõttu soovitame valmistada toitu võimalikult madalal temperatuuril ning toitu mitte liialt pruunistada.

• Pärast puhastamist paigutage anumatoed ettenähtud kohale.
• Põletite öige töö tagamiseks veenduge, et anumatugede labad jäävad põleti keskmesse.
• Olge anumatugede paigutamisel äärmiselt ettevaatlik, et vältida pliidiplaadi kahjustamist.

Pärast puhastamist kuivatage seadet pehme lapiga.

Mustuse eemaldamine:

1. – Eemaldada koheselt: sulav plast, plastkile ja suhkrut sisaldava toidu jää-gid.

– Lülitage seade välja ja laske sel enne puhastamist jahtuda: katlakiviringid, veeringid, rasvaplekid, läikivad metalsed plekid. Kasutage pliidi pinna jaoks sobivat puhastusvahendit.

1. Puhastage seadet niiske lapi ja vähese koguse pesuainega.

3. Lõpus pühkige seade kuiva lapiga puh-taks.

Hoiatus Klaasi pinna või põletite ja raami (kui see on olemas) äärte vahelise a puhastamiseks ärge kasutage nuge, pitsaid ega sarnaseid esemeid.

Hoiatus Ärge libistage keedunõusid klaasil; see võib pinda kriimustada. nuti ärge laske kõvadel ega teravatel metel kukkuda klaasile või pliidis servale.

Pärast pliidi puhastamist veenduge, et anu-matoed asetsevad õigesti. Anumatugede nõuetekohaseks paigutamiseks veenduge, et toe kõige pikem haru on kohakuti auguga põ- leti alusel, nagu on näidatud joonisel. Nii on

tagatud anumatoe stabiilsus ja korralik kinnitumine.

Süüteseadme puhastamine

Süütamine toimub keraamilise süüteküünla metallelektroodi abil. Hoidke need osad väga puhtad, et ennetada süütamistörkeid ja veenduge, et põleti krooni avaused ei ole ummis-tunud.

Periodiline hooldus

Laske kohalikul teeninduskeskusel regulaarsete ajavahemike tagant kontrollida gaasi pealevoolutoru ja rõhu regulaatori seisundit (kui selline on paigaldatud).

Veaotsing

Probleem Võimalik põhjus Lahendus
Gaasi süüdates puudub säde	• Elektrivool puudub	• Kontrollige, kas seade on voo-luvõrguga ühendatud ja elek-trivool sisse lülitatud.• Kontrollige kaitset. Kui kaitse vallandub rohkem kui üks kord, kutsuge välja elektrik.
• Põleti kübar ja kroon on viltu-ses asendis		• Veenduge, et põleti kübar ja kroon on õiges asendis.
Leek kustub kohe pärast süüta-mist	• Termoelement ei ole piisavalt soojenenud	• Pärast leegi süttimist hoidke nuppu umbes 5 sekundit sis-sevajutatuna.
Leegiring põleb ebaühtlaselt • Põleti kroon on toidujäätme-test ummistatud		• Veenduge, et gaasipõleti ei ole ummistunud ja põletikroon on toidujäätmetest vaba.

Vigade ilmnemisel proovige leida köigepealt iseseisvalt lahendus. Kui Te ei leia probleemile lahendust, pöörduge edasimüüja poole või kohalikku teeninduskeskusse.

Juhul, kui kasutate seadet ebaõigesti või paigaldust ei ole läbi viinud volitatud haanik, ei ole klienditeeninduse tehniku teile tasuta, isegi mitte garantiiajal.

Järgmised andmed on vajalikud selleks, et teid kiiresti ja õigesti aidata. Need andmed on kirjas seadmele kinnitatud andmesildil.

• Mudeli kirjeldus ....
  • Toote number (PNC) ....
• Seerianumber (S.N.) ....
  Kasutage ainult oroginaalvaruosi. Need on saadaval teeninduskeskusel ja volitatud varuosapoodidest.

Tarvikute kotis olevad sildid

Kleepige iseliimuvad sildid nii, nagu allpool näha:

Hoiatus Vt ohutust käsitlevaid peatükke.

Hoiatus Kvalifitseeritud tehnik peab vastavalt kehtivatele nõuetele ja kohalikele eeskirjadele järgima järgmisi paigaldus-, ühendus- ja hooldusjuhiseid.

Gaasiühendus

Kasutage fikseeritud ühendusi või roostevabast terasest painduvat toru vastavalt kehtivatele eeskirjadele. Painduvate metalltorude kasutamisel jälgige, et need ei puutuks vastu liikuvaid osi või et neid ei muljutaks. Olge ettevaatlik, kui pliidiga koos kasutatakse ka ahju.

Tähtis Veenduge, et seadme gaasivarustuse rõhk vastab ette nähtud rõhuväärtustele. Reguleeritav ühendusdetail kinnitatakse platvormi külge G 1/2" keermega mutriga. Keerake detailid esmalt kergelt kinni, siis

pöörake ühendusdetaili soovitud suunas ja seejärel kinnitage köik löplikult.

A) Mutriga toruots

B) Seib

C) Torupõlv

Vedelgaas: kasutage kummist voolikuhoidjat. Kinnitage alati köigepealt tihend. Alles seejärel jätkake gaasiühendusega. Painduvat toru vöib kasutada, kui:

– see ei lähe kuumemaks kui toatemperatuur, mitte üle 30°C;

• toru ei ole pikem kui 1500 mm;
• torul ei ole ventiile;
• toru ei ole paindes ega muljutud;
  – see ei puutu vastu teravaid servi ega nurki;
• toru on kontrollimiseks kergesti ligipääsetav.

Painduva toru korrasoleku kontrollimisel tuleb jälgida, et:

• poleks näha pragusid, sisselõikeid ega jälgi põletusest nii toru otstes kui ka kogu ulatuses;
• toru materjal ei ole muutunud jäigaks; see peab olema elastne;
• kinnitusklambrid ei ole roostes;
• kasutusaeg ei ole möödas.
  Kui märkate torul kahjustusi, siis ärge seda parandage, vaid asendage uuega.

Tähtis Pärast paigaldamist veenduge, et köigi toruliitmike kinnitused on õiged.

Kasutage seebilahust, mitte leeki!

Injektorite asendamine

1. Eemaldage anumatoed.
2. Eemaldage põletite katted ja kroonid.
3. Keerake mutrivõtmega nr 7 injektorid lah- ti ja asendage need kasutatava gaasi tüübi jaoks sobivatega (vt tabelit jaotises "Tehnilised andmed").
4. Pange osad uuesti kokku, järgides sama protseduuri vastupidises järjekorras.
5. Asendage andmesilt (asub gaasivarustuse toru lähedal) sildiga, mis vastab uut tüüpi gaasivarustusele. Andmesildi leiate seadme juurde kuuluvast pakendist.
   Kui gaasivarustuse rõhk on muutuv või kui see erineb vajalikust survest, tuleb gaasitorule paigaldada sobiv rõhumuundur.

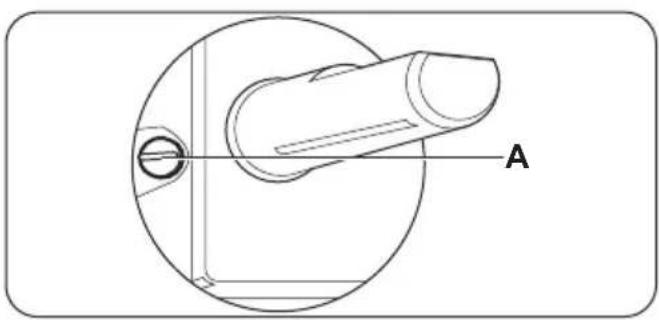

Minimaalse taseme reguleerimine

Põletite minimaalse taseme reguleerimiseks:

1. Süüdake põleti.
2. Keerake nupp minimaalsesse asendisse.
3. Eemaldage juhtnupp.
4. Reguleerige õhukese kruvikeerajaga möödaviigukruvi asendit.

2) vaid Venemaal

• Lülitudes 20-millibaariselt G20 maagaasilt (või 13-millibaariselt G20 maagaasilt ²⁾ ) vedelgaasile, keerake möödaviigukruvi täielikult kinni.
• Üleminekul vedelgaasilt 20-millibaarisele G20 maagaasile keerake möödaviigukruvi umbes 1/4 pöörde vörra lahti.
• Üleminekul 20-millibaariselt G20 maagaasilt 13-millibaarisele G20 maagaasile ²⁾ keerake möödaviigukruvi 1/4 pööret lahti.
• Üleminekul vedelgaasilt 13-millibaarisele G20 maagaasile ²⁾ keerake möödaviigukruvi umbes 1/2 pöörde vörra lahti.
• Üleminekul 13-millibaariselt G20 maagaasilt ²⁾ 20-millibaarisele G20 maagaasile keerake möödaviigukruvi 1/4 pööret kinni.

• Veenduge, et nimivõimsus ja andmesildil toodud voolutüüp on kooskõlas kohaliku pinge ja vooluga.
• Selle seadme juurde kuulub ka toitejuhe. Selle juurde peab kuuluma õige pistik ning see peab taluma andmesildil toodud koormust. Veenduge, et panete pistiku õigesse pistikupessa.
• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.
• Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Seadet välja lülitades ärge tömmake toitekaablist. Hoidke alati kinni toitepistikust.

• Seadme ühendamisel pikendusjuhet, adapterit või mitmikpistikut kasutades tekib tulekahjuoht. Jälgige, et maandus vastaks kehtivatele nõuetele ja eeskirjadele.

• Ärge laske toitejuhtmel kuumeneda üle 90° C.

Veenduge, et sinine neutraalkaabel on ühendatud klemmiga, mille tähis on "N". Ühendage pruun (või must) faasikaabel klemmiga, mille tähis on "L". Hoidke faasikaabel alati ühendatuna.

Ühenduskaabli vahetamine

Ühenduskaabli asendamiseks kasutage ainult H05V2V2-F T90 või teist sama tüüpi kaablit. Veenduge, et kaabli ristlöige vastab pingele ja töötemperatuurile. Kollane/roheline maandusjuhe peab olema ligikaudu 2 cm pikem kui pruun (või must) faasijuhe.

Paigutamine mööblisse

A) komplekti kuuluv tihend
B) komplekti kuuluvad toed

Ettevaatust Pliidi võib paigaldada ainult tasasele tööpinnale.

Paigaldusvõimalused

Uksega köögikapp

Pliidi alla paigaldatavat plaati peab saama kergelt eemaldada ning see peab võimaldama hõlpsat juurdepääsu tehnilise abi vajaduse korral.

a) Eemaldatav plaat b) Vaba ruum ühenduste jaoks

Köögikapis olev praeahi

Pliidi avause mõõtmed peavad vastama joonisele ning köögikapp peab olema varustatud öhuavadega pideva öhu juurdepääsu tagamiseks. Ohutuse tagamiseks ja ahju hõlpsaks eemaldamiseks köögikapist tuleb pliidi ja ahju elektriühendused paigaldada eraldi.

Pliidi möötmed

Laius : 590 mm

Pikkus: 520 mm

Pliidi süvendi möötmed

Laius : 560 mm

Pikkus: 480 mm

Kuumutusvõimsus

Kiirpõleti: 2,9 kW

Poolkiire põleti: 1,9 kW

Lisapõleti: 1,0 kW

KOGUVÕIMSUS: G20 (2H) 20 mbaari =

7,7 kW

Kategooria: II2H3B/P

Gaasiühendus: G 1/2"

Gaasivarustus: G20 (2H) 20 mbaari

Seadme klass: 3

Möödaviikude diameetrid

Põleti Möödaviigu ∅ 1/100 mm	Põleti Möödaviigu ∅ 1/100 mm
Lisapõleti 28 Kiire 42
Poolkiire 32

Gaasipõletid

PÕLETI	TAVAVÕIM-SUSkW	VÄHENDA-TUD VÕIM-SUSkW	TAVAVÕIMSUS
			MAAGAASG20 (2H) 20 mbaari		Vedelgaas(butaan/propaan) G30/G31 (3B/P) 30/30 mbaari
			inj. 1/100mm	m3/h	inj. 1/100mm	g/h
Lisapõleti	1.0	0.33	70	0.095	50	73
Poolkiire	1.9	0.45	96	0.181	71	138
Kiire	2.9 (maa-gaas)2.7 (vedel-gaas)	0.75	119	0.276	86	196

Gaasipõletid G20 13 mbaari — ainult Venemaal

PÕLETI	TAVALINE VÕIM-SUSkW	VÄHENDATUD VÕIMSUSkW	TAVAVÕIMSUSMAAGAAS G20 (2H) 13 mbaari
			inj. 1/100 mm	m3/h
Lisapõleti	0.9	0.33	80	0.095
Poolkiire	1.4	0.45	105	0.148

PÕLETI	TAVALINE VÕIM-SUSkW kW inj.	VÄHENDATUD VÕIMSUS1/100 mm m3/h	TAVAVÕIMSUSMAAGAAS G20 (2H) 13 mbaari
Kiire 1.8 0.75 120 0.191

Jäätmekäitlus

Tootel või selle pakendil asuv sümbol näitab, et seda toodet ei tohi kohelda majapidamisjäätmetena. Selle asemel tuleb toode anda taastöötlemiseks vastavasse elektri- ja elektroonikaseadmete kogumise punkti. Toote õige utiliseerimise kindlustamisega aitate ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimtervisele, mida võiks vastasel juhul põhjustada selle toote ebaõige käitlemine. Lisainfo saamiseks selle toote taastöötlemise

kohta võtke ühendust kohaliku omavalitsuse, oma majapidamisjäätmete käitlejaga või kauplusega, kust te toote ostsite.

Pakkematerjal

Pakkematerjalid on keskkonnasõbralikud ja need saab suunata korduvkasutusse.

Plastmassist komponente tuvastatakse markeeringu järgi: >PE<,>PS<, jne. Viige pakkematerjalid kohalikku jäätmejaama majapida-misjäätmetena.

Садржај
