KULLANIM KILAVUZU ZGO65414BA ZANUSSI

Güvenlik bilgileri	52	Bakım ve temizlik	57
Güvenlik talimatları	53	Sorun giderme	59
Ürün tanımı	55	Montaj	60
Günlük kullanım	56	Teknik bilgiler	63
Yararlı ipuçları ve bilgiler	57	Çevreyle ilgili bilgiler	64

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

Güvenlik bilgileri

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olması durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

Çocukların ve tehlikeye açık kişilerin güvenliği

⚠️ Uyarı Boğulma, yaralanma ya da kalıcı sakatlık riski vardır.

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafından gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamalarına izin vermeyin.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun.
• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve evcil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcak- tır.
• Cihazda çocuk güvenliği aygıtı varsa bu aygıtı etkinleştirmenizi tavsiye ederiz.
• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınırlar. Isıtıcı elemanlara dokunmayın.

• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi kullanmayın.

• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangınla sonuçlanabilir.

• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın bat- taniyesi ile kapatın.
• Pişirme alanları üzerinde bir şey bırakmayın.
• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.
• Isinabileceklerinden dolayı ocak yüzeyleri üzerine biçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.
• Cam seramik yüzeyin çatlak olması halinde, elektrik çarpması olasılığını engellemek için cihazı kapayın.

Güvenlik talimatları

Montaj

Uyarı Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarına uyun.
• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.
• Ağır olduğundan, cihazı taşırken daima dikkat edin. Her zaman güvenlik eldivenleri kullanın.
• Nemin kabarmaya neden olmasını önlemek için kesik yüzeyleri yalıtkan malzeme ile yalıtın.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yakınına veya pencere altına monte etmeyin. Bu durum, sıcak pişirme kaplarının kapı ya da pencere açıldığında cihazdan düşmesini önler.
• Cihaz çekmecelerin üzerine takılmış ise, cihaz ile üst çekmece arasındaki boşluğun hava dolaşımı için yeterli olduğundan emin olun.

- Cihazın alt kısmı ısınabilir. Cihazın altına, yere temas etmesini engelleyecek ısıya dayanıklı bir panel konmasını tavsiye ediyoruz.

Elektrik bağlantısı

Uyarı Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrikçi tarafından yapılmalıdır.
  • Cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Doğru elektrik kablosunu kullanın.
• Elektrik bağlantılarının dolanmasını önleyin.
• C i hyakızdaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini önleyin.
• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısınmasına neden olabilir.

• Bir şok korumasının bulunduğundan emin olun.

• Kablo üzerinde gerilim azaltıcı kelepçe kullanın.

• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için yetkili servise ya da bir elektrikçiye başvurun.
• Elektrik tesisatı cihazın ana şebeke bağlan- tısını tüm kutuplardan kesebilmenize ola- nak sağlayan bir yalıtım malzemesine sa- hip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.
• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vidalı tip sigortalar), toprak kaçağı kesicileri ve kontaktörler.

Gaz bağlantısı

• Tüm gaz ba şlantıları bir kalifiye personel tarafından yapılmalıdır.
• Cihaz çevresinde hava devridaimi olduğundan emin olun.
• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.
• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlanmaz. Cihazı mutlaka geçerli montaj yönetmeliklerine göre bağlayın. Yeterli havalandırma ile ilgili gereksinimlere dikkat edin.

Kullanım amacı

Uyarı Yaralanma, yanık ya da elektrik çarpması riski vardır.

• Bu cihazı ev ortamında kullanın.
• Bu cihazın teknik özelliklerini değiştirmeyin.
• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzaktan kumanda sistemi kullanmayın.
• Cihaz çalışır durumdayken denetimsiz bırakmayın.
• Cihazı ıslak eller ile ya da su ile temas halindeyken kullanmayın.
• Pişirme bölgelerinin üzerine çatal-bıçak veya tencere kapağı koymayın. Bunlar ısınır.

• Kullandıktan sonra pişirme bölgelerini "kapalı" konumuna ayarlayın.

• Cihazı bir çalışma tezgahı veya bir eşya koyma masası gibi kullanmayın.

• Cihazın yüzeyi çatlarsa, cihazın elektriğini hemen güç kaynağından kesin. Bunun amacı elektrik çarpmasını önlemektir.

Uyarı Patlama veya yangın riski vardır.

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buharlar çıkarabilirler. Bunlarla pişirme yaparken açık alev ya da ısınmış nesneleri yağlardan uzak tutun.
• Çok sıcak yağdan çıkan buharlar anlık yan-maya neden olabilir.
• Yiyecek artıkları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük sıcaklıkta yangına neden olabilir.
• Cihazın içine, üzerine veya yakınına yanıcı ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.
• Ortaya çıkacak herhangi bir ateşi su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın battaniyesi ile kapatın.

Uyarı Cihazın zarar görme riski vardır.

• Kontrol paneli üzerine sıcak pişirme kapları koymayın.
• Pişirme kaplarını kuruyana dek kaynatmayın.
• Nesnelerin ya da pişirme kaplarının cihaz üzerine düşmesine izin vermeyin. Yüzey zarar görebilir.
• Pişirme bölgelerini, üzerindeki pişirme kapları boşken veya üzerinde pişirme kabı yokken kullanmayın.
• Cihazın üzerine alüminyum folyo koymayın.
• Dökme demir, alüminyum ya da altları hasarlı pişirme kapları cam seramiğin çizilmesine yol açabilir. Ocak bölmesındaki nesnelerin yerini değiştirirken daima kaldırın.
• Cihazın yerleştirildiği odayı iyice havalandırın.

• Havalandırma boşluklarının kapalı olmadığından emin olun.

• Ocak bekinin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın. Cam plakanın (varsa) aşırı ısınması ve yırtılması riski vardır.

• D ü ğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.
• Tavaların halkaların ortasına konumlandığından ve pişirme alanının kenarlarından taşmadığından emin olun.
• Sadece cihaz ile verilen aksesuarları kullanın.
• Ocak bekine bir alev dağıtıcı takmayın.

Bakım ve Temizlik

Uyarı Cihazın zarar görme riski vardır.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Ocak beklerini bulaşık makinesinde yıka-mayın.
• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözücüleri veya metal cisimleri kullanmayın.

Ürün tanımı

Pişirme yüzeyi düzeni

Elden çıkarma

Uyarı Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkara-cağınıza ilişkin bilgi için belediyenize başvurun.
• Cihazın fişini prizden çekin.
• Elektrik kablosunu kesin ve atın.
• Harici gaz borularınının bağlantısını kesin.

Üretici / İhracatçı :

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

1 Hızlı ocak beki
2 Yardımcı ocak beki
3 Yarı-hızlı ocak beki
4 Kontrol düğmeleri

Kontrol düğmeleri

Sembol Açıklama

Gaz beslemesi yok / off (kapalı) konum

Sembol Açıklama

Ateşleme pozisyonu / maksimum gaz beslemesi

Minimum gaz besleme- si

Günlük kullanım

Uyarı Güvenlik bölümlerine bakın.

Ocak bekini yakma

Uyarı Mutfakta açık ateş kullanırken çok dikkatli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiçbir şekilde sorumlu değildir.

Ocak bekini her zaman pişirme kabı koymadan önce yakın.

Ocak bekini yakmak için:

1. Kontrol düğmesini aşağı bastırın ve maksimum konuma ( ☆ 🔍 kadar saatin tersi yönde çevirin.
2. Kontrol düğmesini yaklaşık 5 saniye bası- lı tutun; bu sayede gaz kesme emniyeti ısınacaktır. Aksi takdirde gaz beslemesi kesilir.
3. Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve kapağının doğru yerleştirildiğinden emin olun.

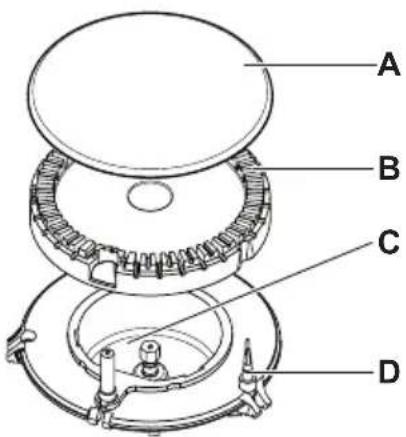

A) Ocak beki kapağı
B) Ocak beki başlığı
C) Ateşleme ucu
D) Gaz kesme emniyeti

Uyarı Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayın.

Ocak beki 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakın, düğmeyi kapalı konumuna getirin ve ocak bekini tekrar yakmaya çalışmadan önce en az 1 dakika bekleyin.

Önemli Elektrik olmaması halinde, ocak beki elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz konumuna gelene kadar saatin tersi yönde çevirin.

Eğer brülör kazara sönerse, kontrol düğmesini off (kapalı) konumuna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız.
Cihazı monte ettikten veya bir elektrik kesintisinden sonra cihaza ilk kez elektrik verdiğinizde, kıvılcım jeneratörünün otomatik olarak çalışabilir. Bu normaldir.

Yararlı ipuçları ve bilgiler

Uyarı Güvenlik bölümlerine bakın.

Enerji tasarrufu

• Mümkünse, daima kapaklarını pişirme kaplarının üzerine koyunuz.
• Sıvı kaynamaya başladığında, sıvının yavaş yavaş kaynamaya devam etmesi için alevin şiddetini azaltınız.

Sadece çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.

Ocak beki	Pişirme kaplarının çapları
Hızlı	180 - 260 mm
Ön Yarı-hızlı	120 - 220 mm
Arka Yarı-hızlı	120 - 240 mm
Yardımcı	80 - 180 mm

Uyarı Gazlı ocak bekleri üzerinde dökme demir pişirme kapları, taş kaplar, ızgara

ya da kızartma kapları kullanmayın.

Uyarı Yemek pişirirken yüzeyi temiz tutmak için ocağın üst kısmına

alüminyum folyo koymayın.

Uyarı Tencere diplerinin kontrol düğmelerinin üzerinde durmadığından

emin olun. Tencere dipleri kontrol düğmelerinin üzerine gelirse, alev düğmeleri de ısitır.

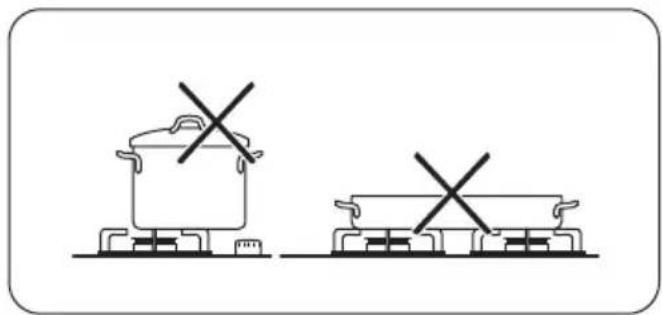

İki ocak beki üzerine aynı tavayı koymayın.

Brülörü kapatma

Alevi söndürmek için, düğmeyi çevirerek sembolüne getiriniz.

Uyarı Pişirme kaplarını ocak bekinden almadan önce, mutlaka alevi kısın veya amen söndürün.

Uyarı Tencere kulplarının ocağın ön kısmından dışarı taşmadığından emin olun. Maksimum denge ve daha düşük gaz tüketimi elde etmek için tencerelerin halkalara ortalanmış olarak konumlandırılmalarını sağlayın.

Dökülme ve yaralanmaları önlemek için halkaların üzerine dengesiz veya hasarlı tencereler koymayın.

Uyarı Alev dağıtıcı kullanmayın.

Uyarı Pişirme esnasında sıvı dökülmesi camın kırılmasına neden olabilir.

Akrilamidler hakkında bilgi

Önemli Bilimsel kaynaklı son bilgilere göre, yiyecek yüzeyinin kızartılması halinde (özellikle nişasta içeren ürünlerde), akrilamidler sağlık için tehlike yaratabilmektedir. Bu nedenle, mümkün olan en düşük sıcaklıklarda pişirmenizi ve yiyeceğin yüzeyini çok fazla kızartmamanızı tavsiye ederiz.

Bakım ve temizlik

Uyarı Güvenlik bölümlerine bakın.

Uyarı Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin.

Bakım işlemi veya temizlik yapmadan önce cihazın fişini elektrik prizinden çekin.

Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerinde i yoktur.

• Izgaraları ocağın kolayca temizlenmesi için çıkarabilirsiniz.
• Emaye kısımları, kapak ve alev başlığını temizlerken ılık sabunlu su ile yıkayın ve yerlerine takmadan önce iyice kurutun.
• Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.
• Ocak izgaraları bulaşık makinesinde yıkanamaz. Bunların elde yıkanması gerekir.
• Ocak izgaralarını elinizle yıkarken, emaye kaplama işlemi sırasında nadiren de olsa keskin kenarlar kalabileceğinden kurulama esnasında dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunuyla çıkarın.
• Ocak izgaralarını temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.
• Ocak beklerinin doğru çalışmasını sağlamak için, ocak ızgarası kollarının ocak bekinin merkezinde olduğundan emin olun.

- Ocak yüzeyinin zarar görmemesi için, ocak izgaralarını yerine koyarken çok dikkatli olun.

Temizlik sonrasında, cihazı yumuşak bir bez-le kurulayın.

Kirlerin temizlenmesi:

1. – Şunları derhal temizleyin: Erimiş plastik, plastik folyo ve şeker içeren yi-yecekler.
2. Şunları temizlemeden önce cihazı ka-payıp soğumaya bırakın: Kireç leke-

leri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocak yüzeyi için uygun bir temizlik maddesi kullanın.

1. Cihazı nemli bir bezle ve biraz deterjanla temizleyin.

2. Son olarak cihazı temiz bir bezle silerek kurulayın.

Uyarı Camın yüzeyini ya da ocak beki ve çerçeve (varsa) arasındaki bölümü temizlemek için bıçak, kazıyıcı ve benzeri aletler kullanmayın.

Uyarı Pişirme kaplarını camın üzerinde kaydırmayın, aksi halde yüzeyin çizilmesine neden olabilir. Ayrıca, camın üzerine sert ve keskin nesnelerin düşmesine veya bu nesnelerin ocağın kenarına çarpmasına izin vermeyin.

Ocağı temizledikten sonra, izgaraların yerlerine tam oturmasını sağlayın. Izgaraları doğru şekilde yerleştirmek için, izgaranın bir ucunun, şekilde gösterildiği gibi ocak bekinin taban kısmındaki deliğe karşılık gelecek şekilde konumlandığından emin olun. Bu şekilde, izgara dengede ve sabit olacaktır.

Ateşleme ucunun temizlenmesi

Bunun için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığıını kontrol edin.

Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eger varsa) Yetkili Servisinize periyodik olarak kontrol ettiriniz.

Sorun giderme

Sorun	Olası neden	Çözüm
Gazı ateşlerken kıvılcım çıkmıyor.	Elektrik beslemesi yoktur.	Cihazın bağlantılarının yapıldığından ve elektrik kaynağının açık olduğundan emin olun.Sigortayı kontrol edin. Sigorta-nın birkaç defa atması durumunda, kalifiye bir elektrikçi çağırın.
	Ocak beki kapağı ve bek alev başlığı dengesiz yerleştirilmiş.	Ocak beki kapağının ve bek alev başlığının doğru yerleştirildiğinden emin olun.
Ateşlendikten sonra alev hemen sönüyor.	Gaz kesme emniyeti yeterince ısınmamıştır.	Alevi yaktıktan sonra, düğmeyi yaklaşık 5 saniye daha basılı tutun.
Gaz halkası düzensiz yanıyor.	Ocak beki alev başlığı yiyecek artıkları ile tıkanmış olabilir.	Enjektörün tıkalı olmadığından ve ocak beki alev başlığında yemek kalıntıları olmadığından emin olun.

Eğer bir arıza varsa, sorunun çözümünü öncelikle kendiniz bulmaya çalışınız. Eğer sorunun çözümünü kendi başınıza bulamazsanız, satıcınızı veya yetkili servisinizi arayınız.

Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, yetkili servis teknisyeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

- Model tanımı ......

• Ürün numarası (PNC) ......
• Seri Numarasi(S.N.)

Sadece orijinal yedek parçalar kullanın. Orijinal yedek parçalar sadece yetkili servislerimizden elde edilebilir.

Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi yapıştırın:

1 Garanti Kartına yapıştırın ve bu kısmı gönderin.
2 Garanti Kartına yapıştırın ve bu kısmı saklayın.

Montaj

3 Talimatlar kitapçığına yapıştırın.

Uyarı Güvenlik bölümlerine bakın.
Uyarı Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartlara ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçekleştirilmelidir.

Gaz Bağlantısı

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapılma esnek bir boru kullanın. Eğer esnek metal borular kullanıyorsanız, bunların hareketli kısımlara temas etmemesine veya sıkışmamasına dikkat edin. Ocak bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin.

Önemli Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2" dişli bir somun ile çıkış kısmına bağlanır. Parçaları zorlamadan birbirine vidalayın, bağlantıyı gereken yönde ayarlayın ve her şeyi sıkın.

A) Somunlu pimin ucu

B) Rondela

C) Dirsek

Likit gaz: Lastik boru tutucu kullanın. Her zaman conta takın. Ardından, gaz bağlantısını yapmaya başlayan. Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır:

• Oda sıcaklığından ve 30°C'den daha fazla isınmamalıdır.
• 1500 mm'den daha uzun olmamalıdır.
  – Herhangi bir boğum yapmamalıdır.
  – Çekilme veya burdensme olmamalıdır.
• Keskin kenarlara veya köşelere temas et memelidir.

– Durumunu kontrol etmek için kolayca göz- lenebilir olmalıdır.

Esnek borunun koruma kontrolü, aşağıdaki kontrol aşamalarını içermektedir:

– Her iki ucunda ve tamamında çatlak, kesik ve yanık izleri olmamalıdır.
- Malzeme sertleşmemiş halde, ancak doğru esneklikte olmalıdır.
– Sıkma kelepçeleri paslanmamış olmalıdır.
– Son kullanma tarihi geçmemiş olmalıdır. Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin.

Önemli Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılp yapılmadığını kontrol edin. Bir sabun çözeltisi kullanın, alev kullanmayın!

5) sadece Rusya için

Enjektörlerin değiştirilmesi

1. Ocak izgaralarını çıkarın.
2. Ocak beki kapaklarını ve alev başlıkları çıkarın.

3. Bir 7 numara lokma anahtarı kullanarak enjektörleri sökün ve bunların yerine kullandığınız gaz tipine uygun enjektörler takın ("Teknik Bilgi" bölümündeki tabloya bakın).

4. Aynı prosedürü geriye uygulayarak parçaları yerine takın.

5. Bilgi etiketini (gaz besleme borusunun yanındadır) kullanılacak yeni gaz beslemesi tipine uygun etiketle değiştirin. Bu etiketi, cihazla birlikte verilen paket içerisinde bulabilirsiniz.

Eğer gaz beslemesi basıncı değişkense veya gerekli olan basınçtan farklıysa, gaz beslemesi borusuna uygun bir basınç regülatörü takın.

Minimum seviye ayarlaması

Beklerin minimum seviyesinin ayarlanması:

1. Beki yakın.
2. Düğmeyi minimum pozisyonuna getirin.
3. Kontrol düğmesini çıkarın.
4. İnce uçlu bir tornavidayla, baypas vidasının konumunu ayarlayın.

• G20 20 mbar'lık doğal gazdan (ya da G20 13 mbar'lık doğal gaz ⁵ ) likit gaza dönüşüm yapıliyorsa, baypas vidasını tamamen sıkın.

• Eğer likit gazdan G20 20 mbar'lık doğal gaza dönüşüm yapıliyorsa, baypas vidasını yaklaşık 1/4 tur gevşetin.

• Eğer G20 20 mbar'lık doğal gazdan G20 13 mbar'lık ⁵⁾ doğal gaza dönüşüm yapıli-yorsa, baypas vidasını yaklaşık 1/4 tur gev-şetin.

• Eğer likit gazdan G20 13 mbar'lık ⁵⁾ doğal gaza dönüşüm yapıliyorsa, baypas vidasını yaklaşık 1/2 tur gevşetin.
• Eğer G20 13 mbar'lık ⁵⁾ doğal gazdan G20 20 mbar'lık doğal gaza dönüşüm yapıliyorsa, baypas vidasını yaklaşık 1/4 tur sıkın.

Uyarı Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde dürürken alevin sönmediğinden emin.

Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.
• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanılması gerekir. Fişi doğru prize taktığınızdan emin olun.

- Her zaman doğru monte edilmiş, darbelere dayanıklı bir priz kullanın.

- Montajdan sonra elektrik fişine erişilebil- diğinden emin olun.

- Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

- Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır. Toprak bağlantısının standartlar ve yönetmelikler ile uyumlu olduğundan emin olun.

- Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin.

Mavi toprak kablosunu üzerinde "N" harfi bulunan terminale bağladığınızdan emin olun. Kahverengi (ya da siyah) faz kablosunu "L" harfli terminale bağlayın. Faz kablosunu her zaman bağlı tutun.

Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 veya eşdeğer tipte bir kablo kullanın. Kablo kesitinin gerilime ve çalışma sıcaklığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kablosundan yaklaşık 2 cm daha uzun olmalıdır.

Ankastre Montaj

A) cihazla birlikte verilen conta
B) cihazla birlikte verilen braketler

Dikkat Cihazı sadece yüzeyi düz olan bir tezgaha yerleştirin.

Yerleştirme olanakları

Kapaklı mutfak ünitesi

Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca çıkarılabilir olmalıdır.

a) Çıkarılabilir panel b) Bağlantılar için alar

Fırınlı mutfak ünitesi

Ocak çıkıntısının boyutları talimatlara uygun olmalı ve mutfak ünitesi sürekli hava dolaşımı

Teknik bilgiler

Ocak boyutları

Genişlik : 590 mm
Uzunluk: 520 mm

Ocak ankastre montaj boyutları

Genişlik : 560 mm
Uzunluk: 480 mm

Isı girişi

Hızlı ocak beki:	2,9 kW
Yarı hızlı ocak beki:	1,9 kW

sağlayacak deliklerle donatılmalıdır. Ocak ve fırının elektrik bağlantısı güvenlik nedeniyle ve fırını üniteden kolayca çıkarabilmek için ayrı ayrı yapılmalıdır.

Yardımcı ocak beki:	1,0 kW
TOPLAM GÜÇ: G20 (2H)	20 mbar = 7,7 kWG30/G31 (3B/P) 30/30mbar = 545 g/sa.G20 (2H) 13 mbar = 5,5 kW
Elektrik beslemesi: 230 V ~ 50 Hz
Kategori: II2H3B/P
Gaz bağlantısı:	G 1/2"
Gaz beslemesi: G20 (2H)	20 mbar
Cihaz sınıfı:	3

Baypas çapları

Ocak beki ∅ Baypas 1/100	mm'de	Ocak beki ∅ Baypas 1/100	mm'de
Yardımcı	28	Hızlı	42
Yarı hızlı	32

Gazlı ocak bekleri

OCAK BEKİ	NORMAL GÜÇkW kW	AZALTIL-MİŞ GÜÇ	NORMAL GÜÇ
			DOĞAL GAZG20 (2H) 20 mbar		LPG(Bütan/Propan) G30/G31(3B/P) 30/30 mbar
			enj. 1/100mm	m3/sa.	enj. 1/100mm	g/sa.
Yardımcı	1.0	0.33	70	0.095	50	73
Yarı-hızlı	1.9	0.45	96	0.181	71	138
Hızlı	2.9 (doğalgaz)2.7 (LPG)	0.75 119 0.276 86 196

Gazlı ocak bekleri G20 13 mbar - sadece Rusya

OCAK BEKİ	NORMAL GÜÇkW kW enj.	AZALTILMIŞGÜÇ1/100 mm m3/sa.	NORMAL GÜÇDOĞAL GAZ G20 (2H) 13 mbar
Yardımcı	0.9	0.33	80	0.095
Yarı-hızlı	1.4	0.45	105	0.148
Hızlı	1.8	0.75	120	0.191

Çevreyle ilgili bilgiler

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş olursunuz. Yanlış şekilde imha ise hem çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri

belediyenizden, çöp dairenizden veya ürünü satın almış olduğunuz bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

Ambalaj malzemesi

Ambalaj malzemeleri çevre dostu ve geri dönüştürülebilir özelliktedir. Plastik bileşenler şu işaretlerle tanımlanmıştır: >PE<, >PS<, vs. Ambalaj malzemelerini, ev çöpü olarak belediyenize ait imha tesislerine gönderiniz.
