NÁVOD K OBSLUZE ZGX65414XA ZANUSSI

Bezpečnostní informace.2

Bezpečnostní pokyny.3

Popis spotřebiče.6

Denní používání.6

Tipy a rady 7

Čištění a údržba 8

Odstraňování závad 9

Instalace 10

Technické informace 13

Energetická účinnost 14

Změny vyhrazeny.

⚠ Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
  • Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
• Děti mladší tří let bez stálého dozoru držte z dosahu spotřebiče.

Všeobecné bezpečnostní informace

- Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.
• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
  • Nepokládejte věci na varnou desku.
• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
  • V případě přímého připojení spotřebiče k elektrické síti je nutné instalovat dvoupólový izolační spínač s minimální vzdáleností mezi kontakty. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Zemnicí kabel je z těchto podmínek vyjmut.
• Když vedete napájecí kabel, ujistěte se, že nepřijde do přímého kontaktu (např. prostřednictvím izolačního obalu) s částmi, které se zahřívají o 50 °C více než teplota místnosti.

Bezpečnostní pokyny

Tento spotřebič je vhodný pro následující trhy: CZ

Instalace

UPOZORNĚNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.
• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.

Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na kvalifikovaného elektrikáře.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obrat'te na autorizované servisní středisko nebo elektrikáře.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ní sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.

- Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.
• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

Použití spotřebiče

UPOZORNĚNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.
• Tento spotřebič používejte v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Po každém použití nastavte varnou zónu do polohy „vypnuto“.
• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo výbuchu

- Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji,

držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.
• Ujistěte se, že nádoby jsou umístěny na středu hořáků.
• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Na hořáky neinstalujte rozptylovač plamene.
• Při použití plynového varného spotřebiče vzniká teplo a vlhko. V místě instalace spotřebiče zařidte dobrou ventilaci.

• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna, nebo účinnější větrání, například zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• Pred prováděním údržby spotřebič odpojte od elektrické sítě.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Hořáky nemyjte v myčce nádobí.

Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te sít'ový kabel.
• Vnější plynové potrubí slisujte.

Obsluha

• Pro opravu spotřebiče se obrat'te na autorizované servisní středisko.
• Používejte výhradně originální náhradní díly.

Uspořádání varné desky

1 Středně rychlý hořák
2 Rychlý hořák
3 Pomocný hořák
4 Ovladače

Ovladač

Symbol Popis
	bez přívodu plynu / poloha vypnuto

Symbol Popis
	poloha pro zapálení / maxi-mální přívod plynu
	minimální přívod plynu

Denní používání

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

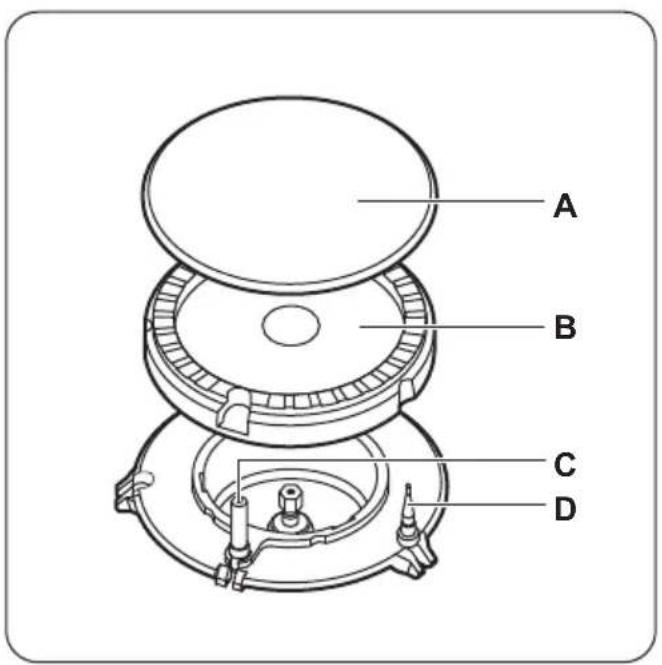

Přehled hořáku

A) Víčko hořáku
B) Korunka hořáku
C) Zapalovací svíčka
D) Termočlánek

Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

UPOZORNĚNÍ!

Při používání otevřeného ohně v kuchyni bud’te velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití nebo chybnou obsluhu spotřebiče.

1. Zatlačte na ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu (☆).

2. Podržte ovladač stlačený na až 10 sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

3. Když se plamen ustálí, nastavte jeho intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

UPOZORNĚNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektrinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto ●.

UPOZORNĚNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

Tipy a rady

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Nádobí

POZOR!

Nepoužívejte litinové, mastkové, kameninové, grilovací nebo opékací pláty. Při vysokém zahřátí může nerezová ocel ztratit lesk.

UPOZORNĚNÍ!

Nedávejte stejnou pánev na dva hořáky.

UPOZORNĚNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že dna varných nádob nestojí nad ovladačem, protože v takovém případě plamen zahřívá ovládací prvky.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

Průměry nádob

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nádo-by (mm)
Rychlý 220 - 260
Středně rychlý (zadní) 140 - 180
Středně rychlý (levý) 220 - 260
Pomocný 140 - 160

Čištění a údržba

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Všeobecné informace

• Varnou desku po každém použití očistěte.
• Nádoby používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější čištění vyjměte.

Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné desky.

1. Při ručním mytí mřížek pod nádoby bud'te opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

2. Po vyčištění mřížek pod nádoby se ujistěte, že jsou umístěné ve správné poloze.

3. Má-li hořák správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáku.

Čištění varné desky

• Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit.
• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s malým množstvím mycího prostředku. Po vyčištění varnou desku osušte měkkým hadrem.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Co dělat, když...

Problém Možná příčina Řešení
Po zapnutí generátoru jisker se neobjevují žádné jiskry.	Varná deska není zapojena do elektrické sítě nebo není připo-jena správně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.
Je uvolněná pojistka. Zkontrolujte, zda příčinou záva-		dy není pojistka. Pokud se po-jistka uvolňuje opakovaně, ob-rat’te se na autorizovaného elektrikáře.
Víčko a korunka hořáku a jsou nasazeny nesprávně.		Umístěte správně víčko a kor-unku hořáku.
Plamen zhasíná ihned po zapá-lení.	Termočlánek není dostatečně zahřátý.	Po zapálení plamene podržte ovladač stisknutý ještě 10 nebo méně sekund.
Kroužek plamene je nerovno-měrný.	Korunka hořáku je ucpaná zbyt-ky jídla.	Ujistěte se, že není tryska zane-sená a korunka hořáku je čistá.

Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obrat'te se na autorizované servisní středisko. Uved'te údaje z typového štítku, Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z poprodejního servisu nebo

prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

A) Nalepte jej na záruční list a odešlete tuto část (je-li to možné).
B) Nalepte jej na záruční list a uchovejte si tuto část (je-li to možné).

Viz kapitoly o bezpečnosti.

Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Model ......

Výrobní číslo

(PNC)

Sériové číslo ....

Připojení plynu

UPOZORNĚNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k přívodní trubce pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

A) Konec hřídele s maticí
B) Podložka
C) Koleno (je-li zapotřebí)

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;
• nesmí být delší než 1 500 mm;
• nesmí být přiškrcena;
• nesmí být vystavena tahu nebo zkroucení;
• nesmí být v kontaktu s ostrými kraji nebo rohy;
• musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

• nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;
• materiál není ztvrdlý, ale má svou normální pružnost;
• spojovací svorky nejsou rezavé;
• doba její životnosti není prošlá.
  Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

UPOZORNĚNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahrad'te je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

4. Stejným postupem v opačném pořadí zase jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Odstraňte ovladač.

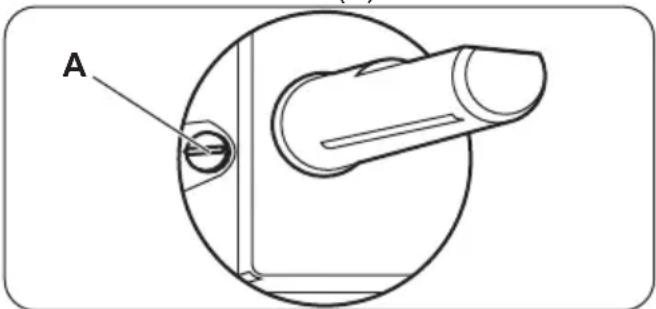

4. Úzkým šroubovákem nastavte polohu obtokového šroubu (A).

1. Při přechodu:

2. ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

3. ze zkapalněného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky.

UPOZORNĚNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

Připojení k elektrické síti

- Přesvědčte se, že jmenovité napětí a typ napájení na typovém štitku odpovídají napětí a výkonu místního zdroje napájení.

- Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.

- Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.

- Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

- Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

- Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

- Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H05V2V2-F T90.

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

Vestavba

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

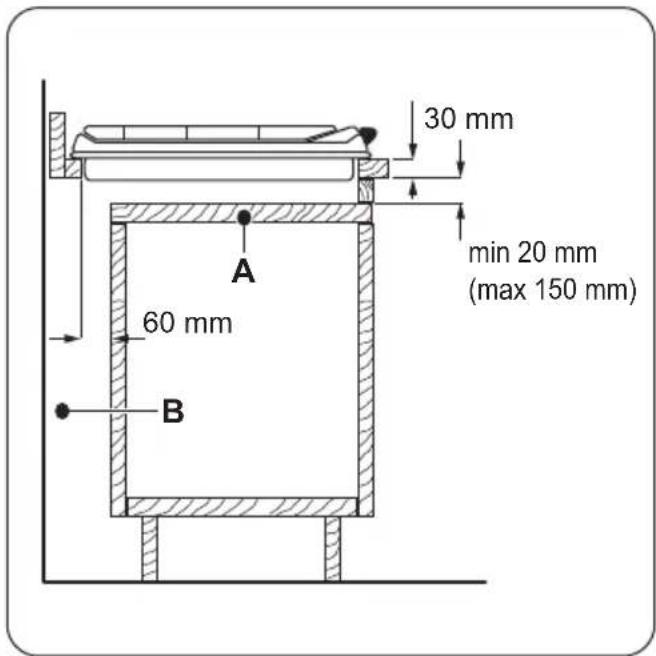

Kuchyňská skříňka s dvířky

A) Odnímatelný panel

B) Prostor pro přípojky

Kuchyňská skříňka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů

instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Technické informace

Rozměry varné desky

Šířka 594 mm
Hloubka 510 mm

Průměr obtoku

HOŘÁK ∅ OBTOKU 1/100 mm
Rychlý 42
Středně rychlý 32
Pomocný 28

Ostatní technické údaje

CELKOVÝ VÝKON:	Původní plyn: G20 (2H) 20 mbar = 8 kW
	Nový plyn: G30/G31 (3B/P) 30/30 mbar = 567 g/h
Elektrické napájení: 230 V ~ 50 Hz
Kategorie spotřebiče: II2H3B/P
Připojení plynu: G 1/2"
Třída spotřebiče: 3

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝKONkW		MINIMÁLNÍ VÝKONkW	ZNAČKA PRO TRY-SKU 1/100 mm
Rychlý	3,0	0,75	119
Středně rychlý	2,0	0,45	96
Pomocný 1,0	0,33	70

Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍVÝKON kW	MINIMÁLNÍVÝKON kW	ZNAČKA PROTRYSKU 1/100mm	JMENOVITÝ PRŮ-TOK PLYNU g/h
Rychlý 2,8 0,75 86 204
Středně rychlý 2,0 0,45 71 145
Pomocný 1,0 0,33 50 73

Energetická účinnost

Produktové informace dle směrnice komise EU 66/2014

Označení modelu ZGX65414XA
Typ varné desky Vestavná varná de-		ska
Počet plynových hořáků 4
Energetická účinnost plynových hořáků (EE gas burner)	Středový zadní - středně rychlý 66,7%
	Levý střední - středně rychlý 57,7%
	Pravý střední - rychlý 61,3%
	Středový přední - pomocný nelze použít
Energetická účinnost plynové varné de-sky (EE gas hob)	61.9%

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

Úspora energie

• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně nasazeny.
• Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.
• Nádobu postavte středem na hořák.
• Při ohřevu vody používejte pouze takové množství, které potřebujete.
• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.
• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.
