Typ výrobku	Samostatný plynový sporák
Značka	Zanussi
Model	ZGG67412XA
Rozměry (výška x šířka x hloubka)	85 cm x 60 cm x 60 cm
Hmotnost	Přibl. 50 kg
Napájení	Zemní plyn (G20) / Propan-butan (G30) – 220-240 V ~ 50 Hz pro elektrické zapalování
Počet hořáků	4 plynové hořáky s integrovaným elektrickým zapalováním
Výkon hořáků	Rychlý hořák: 3,0 kW; polorychlý: 2,0 kW; pomocný: 1,0 kW (přibližně)
Trouba	Plynová trouba s funkcí grilu, objem 58 litrů
Funkce trouby	Konvenční pečení, gril, horní a spodní ohřev
Bezpečnostní zařízení	Bezpečnostní ventil proti úniku plynu na hořácích (termočlánek), automatické vypnutí při zhasnutí plamene
Čištění a údržba	Vyjímatelné smaltované rošty, trouba s pyrolýzním čisticím systémem (samočištění při vysoké teplotě)
Energetická třída	A+ (pro troubu)
Náhradní díly a opravitelnost	K dispozici jsou hořáky, termostaty, knoflíky, panty a topná tělesa; index opravitelnosti 8,1/10
Včetně příslušenství	Plech na pečení, kovový rošt, grilovací rošt
Doplňující informace	Dvířka trouby s dvojitým sklem, odnímatelná pro čištění, nastavitelné nožky

Často kladené otázky - ZGG67412XA ZANUSSI

Jak zapálit hořáky sporáku ZGG67412XA?

Otočte knoflíkem hořáku do polohy zapálení (symbol plamene) a držte jej stisknutý, zatímco stisknete tlačítko elektrického zapalování (je-li k dispozici). Uvolněte knoflík poté, co se plamen stabilizuje. Pokud se nezapálí, ujistěte se, že je plyn otevřený a postup opakujte.

Jaký typ plynu tento sporák používá?

Model ZGG67412XA může pracovat se zemním plynem (G20) nebo propan-butanem (G30). Zkontrolujte štítek na zadní straně spotřebiče nebo návod, abyste zjistili tovární nastavení. Pokud potřebujete změnit typ plynu, kontaktujte autorizovaného technika.

Jak vyčistit plynovou troubu s pyrolýzní funkcí?

Aktivujte pyrolýzní program: odstraňte veškeré příslušenství, zavřete dvířka a na panelu vyberte pyrolýzní funkci. Teplota dosáhne přibližně 500 °C, aby spálila nečistoty. Po dokončení a vychladnutí odstraňte popel vlhkým hadříkem. Během cyklu nepoužívejte chemické prostředky.

Co dělat, když trouba nehřeje?

Zkontrolujte, zda je přiveden plyn a zda je knoflík trouby ve správné poloze. Zkontrolujte, zda termočlánek není znečištěný nebo poškozený. Pokud problém přetrvává, může být nutné vyměnit termostat nebo plynový ventil. Kontaktujte servis.

Jak nastavit výšku nožiček sporáku?

Nastavitelné nožky jsou na spodní straně sporáku. Otáčejte jimi ve směru hodinových ručiček pro zvýšení výšky a proti směru pro snížení. Použijte vodováhu, abyste se ujistili, že je sporák před použitím dokonale vodorovný.

Je nutný technik k instalaci plynového sporáku?

Ano, instalaci musí provést autorizovaný odborník, protože zahrnuje připojení k plynové síti a elektřině (pro zapalování). Nesprávná instalace může způsobit úniky nebo nehody.

Jak vyměnit žárovku v troubě?

Odpojte sporák od elektrické sítě. Odstraňte kryt žárovky (obvykle v zadní části trouby) a vyšroubujte starou žárovku. Nasaďte novou žárovku odolnou vůči teplu (300 °C) stejného typu (E14, 25W). Vraťte kryt na místo.

Proč mají hořáky žlutý nebo nestabilní plamen?

Žlutý plamen značí nedokonalé spalování, často kvůli nečistotám v tryskách nebo nedostatku kyslíku. Vyčistěte hořáky kartáčem a ujistěte se, že jsou vzduchové otvory volné. Pokud problém přetrvává, upravte přívod vzduchu nebo se poraďte se servisem.

Lze sporák používat při výpadku elektřiny?

Ano, plynové hořáky a troubu lze zapálit ručně zapalovačem nebo zápalkami, pokud je k dispozici plyn. Elektrické zapalování nebude fungovat, ale plamen lze bezpečně zapálit podle pokynů v návodu.

Kde koupit náhradní díly pro model ZGG67412XA?

Originální díly Zanussi můžete zakoupit v autorizovaných prodejnách spotřebičů, online přes portál náhradních dílů Zanussi nebo kontaktováním oficiálního servisu. Běžné díly zahrnují knoflíky, rošty, termočlánky a těsnění.

NÁVOD K OBSLUZE ZGG67412XA ZANUSSI

CS Návod k použití 2

RO Manual de utilizare 15

Bezpečnostní informace	2
Bezpečnostní pokyny	3
Popis spotřebiče	5
Denní používání	6
Užitečné rady a tipy	7

Čištění a údržba	8
Odstraňování závad	9
Instalace	10
Technické informace	13
Poznámky k ochraně životního prostředí	14

Změny vyhrazeny.

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

⚠ Upozornění Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.
• Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
• Spotřebič nepoužívejte spolu s externím časovačem nebo sa- mostatným dálkovým ovládáním.
• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
• Nepokládejte věci na varnou desku.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

Bezpečnostní pokyny

Instalace

Upozornění Tento spotřebič smí instalovat jen kvalifikovaná osoba.

- O d s t r a řte veškerý obalový materiál.

- Poškozený spotřebič neinstalujte ani nepoužívejte.

- Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.

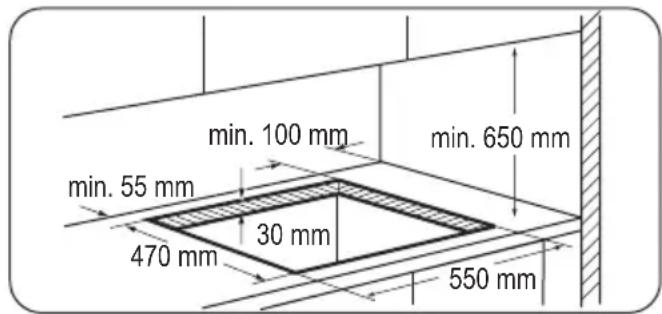

- Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

- Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.

- Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

- Chraňte dno spotřebiče před párou a vlhkostí.

- Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

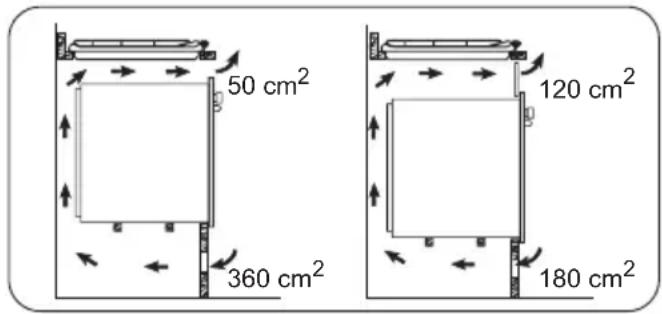

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje do-statečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Doporučujeme proto instalovat nehořlavý samostatný panel pod spotřebičem, který bude zakrývat spodek spotřebiče.

Připojení k elektrické síti

Upozornění Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy)

nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obrat’te na servisní středisko nebo elektri-káře.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.
• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

Použití spotřebiče

Upozornění Před prvním použitím odstraňte veškerý obalový materiál, štítky a ochrannou fólii.

Upozornění Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte v domácnosti.
• N e m ěňte technické parametry tohoto spotřebiče.
• Zapnutý spotřebič nenechávejte bez dozo- ru.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Na varné zóny nepokládejte příbory nebo pokličky. Byly by horké.
• Po použití nastavte varnou zónu do polohy „vypnuto“.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

Upozornění Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebi če, do jeho blízkosti nebo na spotřebič neumístujte hořlavé předměty nebo předměty obsahující hořlavé látky.

Upozornění Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního

kamene. Mohou totiž zanechat matné skvrny.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.
• Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. V místě instalace spotřebiče zařid'te dobrou ventilaci.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna, nebo účinnější větrání, například zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.
• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.
• Ujistěte se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje varné desky.
• Používejte pouze příslušenství dodávané se spotřebičem.

Popis spotřebiče

Uspořádání varné desky

- Na hořáky neinstalujte rozptylovač plamene.

Čištění a údržba

Upozornění Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Hořáky nemyjte v myčce nádobí.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

Likvidace

Upozornění Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat’te na místní úřady.
• Odpojte spotřebi č od elektrické sítě.
• Odřízněte a vyhod'te sít'ový kabel.
  • V n ější plynové potrubí slisujte.

Obsluha

- Pro opravu spotřebiče kontaktujte servisní středisko. Doporučujeme používat pouze originální náhradní díly.

1 Středně rychlý hořák
2 Středně rychlý hořák
3 Ovladače
4 Tlačítko generátoru jisker
5 Pomocný hořák
6 Rychlý hořák

Ovladače

Symbol Popis

maximální přívod plynu

Symbol Popis

minimální přívod plynu

zapalování

Denní používání

Upozornění Viz kapitoly o bezpečnosti.

Upozornění Před prvním použitím odstraňte veškerý obalový materiál, štítky hrannou fólii.

Zapálení hořáku

Upozornění Při používání otevřeného ohně v kuchyni bud'te velmi opatrní.

Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Stiskněte a podržte tlačitko generátoru jisker ☆.

2. Současným otočením ovladače proti směru hodinových ručiček do maximální polohy ⚠ a jeho zatlačením zapálíte hořák.

3. Když hořák hoří, pust'te tlačítko zapalovače, ale držte ovladač v této poloze ještě 10 sekund nebo méně. To umožní, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

4. Když se plamen ustálí, nastavte jeho intenzitu.

Jestliže se hořák ani po několika poku- sech nezapálí, zkontrolujte, zda je korun- její víčko ve správné poloze.

A) Víčko hořáku

B) Korunka hořáku

C) Zapalovací svíčka

D) Termočlánek

Upozornění Ovladač stiskněte na maximálně 15 sekund.

Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Důležité Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

i Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.
Generátor jisker se může automaticky spouštět, když zapnete elektrinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Užitečné rady a tipy

Upozornění Viz kapitoly o bezpečnosti.

Úspora energie

• Je-li to možné, vždy zakrývejte varné nádoby pokličkami.
• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.

Upozornění Používejte nádoby na

vaření s průměrem vhodným pro rozměry hořáků.

Hořák	Průměry nádobí
Rychlý 180 - 260 mm
Levý zadní, středně rychlý	120 - 220 mm
Pravý zadní, středně rychlý	120 - 220 mm
Pomocný 80 - 180 mm

Upozornění Ujistěte se, že dna varných

nádob nestojí nad ovladači. Pokud jsou ovladače pode dny varných nádob, plameny je budou zahřívat.

Nedávejte stejnou pánev na dva hořáky.

Chcete-li plamen zavřít, otočte ovladačem na symbol ○.

Upozornění Před sejmutím nádobí

z hořáku vždy nejdříve ztlumte nebo

zhasněte plamen.

Upozornění Ujistěte se, že držadla hrnců

nepřečnívají nad předním okrajem varné desky. Ujistěte se, že jsou hrnce umístěné na středu hořáků, čímž získají maximální stabilitu a sníží se spotřeba plynu.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo poškozené nádoby.

Upozornění Nepoužívejte rozptylovač

plamene.

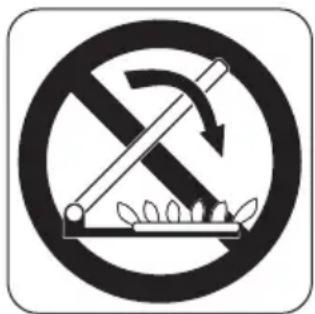

Víko (samostatná sada pro specifické varné desky)

• Víko spotřebiče chrání při zavření povrch před prachem a při otevření před stříkajícím tukem. Nepoužívejte jej pro jiné funkce.
• Udržujte víko stále čisté.
• Před zavřením víka se ujistěte, že je spotřebič vychladlý.
• Skleněná víka se mohou při zahřátí rozbít.

Upozornění Viz kapitoly o bezpečnosti.

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

i Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.
• Při ručním mytí mřížek pod nádoby bud’te opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umístěte.
• Mají-li hořáky správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáků.

- Při snímání mřížek pod nádoby bud'te velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

- Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na povrch varné desky.

1. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.
2. Nakonec spotřebič otřete do sucha čistým hadříkem.

Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pánvích nebo na litinových plátech.

Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

Pravidelná údržba

Pravidelně si v servisním středisku objedná-vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Odstraňování závad

Problém	Možná příčina	Řešení
Při zapalování plynu nevzniká jiskra.	J e p řerušena dodávka elektric kého proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistku (jistič). Jestliže pojistka (jistič) vypadne vícekrát, obraťte se na kvalifikovaného elektrikáře.
	Víčko a korunka hořáku a jsou nasazeny nesymetricky.	Zkontrolujte, zda je víčko a korunka hořáku správně nasaze-na.
Plamen zhasíná ihned po zapálení.	Termočlánek není zahřátý na dostatečnou teplotu.	Po zapálení plamene podržte ovladač stisknutý ještě 10 ne-bo méně sekund.
Plynový kroužek hoří nerovnoměrně.	Korunka hořáku je ucpaná zbytky jídla.	Ujistěte se, že není tryska za-nesená a korunka hořáku není ucpaná zbytky jídla.

Pokud dojde k poruše spotřebiče, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obrat’te se prosím na vašeho prodejce nebo místní autorizované servisní středisko.

i V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu technika ze servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje jsou k dispozici na typovém štítku.

- O z n a čení modelu ......

• Výrobní číslo (PNC) ......
• Sériové číslo (S.N.) ......

Používejte pouze originální náhradní díly. Originální náhradní díly můžete zakoupit v našem servisním středisku a autorizovaných obchodech s náhradními díly.

Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způsobem:

A) Nalepte jej na záruční list a odešlete tuto část (je-li to možné)
B) Nalepte jej na záruční list a uchovejte si tuto část (je-li to možné)

Instalace

Upozornění Viz kapitoly o bezpečnosti.
Upozornění Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.
Upozornění Pouze pro Rusko: tento spotřebič pracuje na zemní plyn G20 20 mbar. Před připojením plynu upravte

nastavení pro správný typ plynu G20 13 mbar. Řid'te se pokyny v kapitole „Výměna trysek“.

Připojení plynu

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly

pohyblivých částí, ani nebyly nikde přiskřípnu- té. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Důležité Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2".

Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

A) Konec hřídele s maticí

B) Pračka

C) Potrubní koleno

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

- n e s m í s e z a h řát na vyšší než poko plotu, vyšší než 30 °C;

– nesmí být delší než 1500 mm;

– nesmí být přiškrcena;

– nesmí být vystavena tahu nebo zkroucení;

– nesmí být v kontaktu s ostrými kraji nebo rohy;

– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální pružnost;

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá.

1) pouze pro Rusko

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku.

Použijte mýdlový roztok, nikoliv plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte víčka a korunky hořáku.
3. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahrad'te je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

4. Stejným postupem v opačném pořadí za-se jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

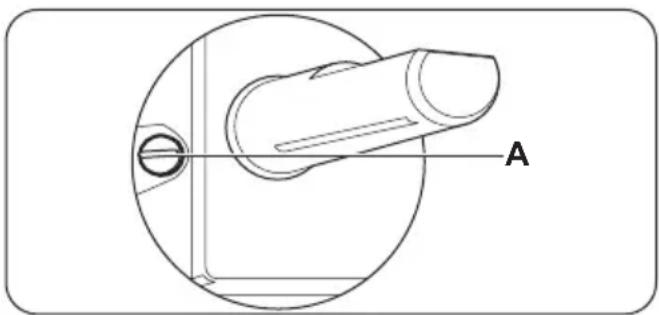

Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku: 1. Zapalte hořák.

1. Otočte ovladač do minimální polohy.
2. Odmontujte regulač ní kohout.
3. Úzkým šroubovákem nastavte polohu obtokového šroubu.

- J e s t l i ž e p řejdete ze zemního plynu G mbar (nebo na zemní plyn G20 13 mbar ^1) ) na zkapalněný plyn obtokový šroub zcela zašroubujte a utáhněte.

• Při přechodu ze zkapalnělého plynu na zemní plyn G20 20 mbar povolte obtokový šroub asi o 1/4 otáčky.
• Při přechodu ze zemního plynu G20 20 mbar na zemní plyn G20 13 mbar ^1) povolte obtokový šroub asi o 1/4 otáčky.
• Při přechodu ze zkapalnělého plynu na zemní plyn G20 13 mbar ^1) povolte obtokový šroub asi o 1/2 otáčky.
• Při přechodu ze zemního plynu G20 13 mbar ^1) na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

Upozornění Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z kimální do minimální polohy.

Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

Vestavba

A) dodávané těsnivo
B) dodávaná konzola

Pozor Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

A) Odnímatelný panel
B) Prostor pro přípojky

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a kuchyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů in-

stalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Technické informace

Rozměry varné desky

Šířka: 580 mm
Délka: 500 mm

Rozměry výřezu pro varnou desku

Šířka: 550 mm

Délka: 470 mm

Tepelný výkon

Rychlý hořák 3.0 kW
Středně rychlý hořák:	2.0 kW
Pomocný hořák: 1.0 kW
CELKOVÝ VÝKON: G20 (2H) 20 mbar = 8 kW
Elektrické napájení: 230 V ~ 50 Hz
Kategorie: II2H3B/P
Připojení plynu: G 1/2"
Přívod plynu: G20 (2H) 20 mbar
Třída spotřebiče:	3

Průměry ventilů

Hořák	∅ trysek v 1/100 mm	Hořák	∅ trysek v 1/100 mm
Pomocný	28	Rychlý	42
Středně rychlý	32

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK	NORMÁLNÍ VÝKON kW	vstřikování 1/100 mm
Pomocný 1.0 70
Středně rychlý	2.0	96
Rychlý 3.0 119

Plynové hořáky pro LPG G30/G31 30/30 mbar

HORÁK	NORMÁLNÍ VÝKONkW	vstřikování1/100 mm	g/h
Pomocný 1.0 50 73
Středně rychlý	2.0	71	145
Rychlý 2.8 86 204

Plynové hořáky pro ZEMNÍ PLYN G20 13 mbar - pouze pro Rusko

HOŘÁK	NORMÁLNÍ VÝKON kW	vstřikování 1/100 mm
Pomocný	1.0	82
Středně rychlý	2.0	111
Rychlý	3.0	149

Poznámky k ochraně životního prostředí

Symbol 📄 na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto

výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalové materiály

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové díly jsou označeny značkami: >PE<,>PS<apod. Zlikvidujte prosím veškerý obalový materiál jako domácí odpad ve vhodném kontejneru v místě svého bydliště.

Cuprins
