ZGG67412XA - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina de gas independiente
Marca	Zanussi
Modelo	ZGG67412XA
Dimensiones (alto x ancho x fondo)	85 cm x 60 cm x 60 cm
Peso	Aprox. 50 kg
Alimentación	Gas natural (G20) / Gas butano (G30) – 220-240 V ~ 50 Hz para encendido eléctrico
Número de quemadores	4 quemadores de gas con encendido eléctrico integrado
Potencia de los quemadores	Quemador rápido: 3.0 kW; semi-rápido: 2.0 kW; auxiliar: 1.0 kW (aproximado)
Horno	Horno de gas con función de gratinador, volumen 58 litros
Funciones del horno	Horneado convencional, gratinador, calor superior e inferior
Dispositivos de seguridad	Válvula de seguridad contra fugas de gas en quemadores (termopar), apagado automático si la llama se apaga
Limpieza y mantenimiento	Rejillas esmaltadas extraíbles, horno con sistema de limpieza pirólitica (auto-limpieza a alta temperatura)
Clase energética	A+ (para el horno)
Piezas de repuesto y reparabilidad	Disponibles quemadores, termostatos, manetas, bisagras y resistencias; índice de reparabilidad 8.1/10
Accesorios incluidos	Bandeja de horno, rejilla metálica, parrilla para gratinar
Información adicional	Puerta del horno con doble cristal desmontable para limpieza, patas ajustables

Preguntas frecuentes - ZGG67412XA ZANUSSI

¿Cómo encender los quemadores de la cocina ZGG67412XA?

Gire la perilla del quemador hasta la posición de encendido (símbolo de llama) y manténgala presionada mientras pulsa el botón de encendido eléctrico (si está disponible). Suelte la perilla después de que la llama se estabilice. Si no se enciende, asegúrese de que el gas esté abierto y repita el proceso.

¿Qué tipo de gas utiliza esta cocina?

El modelo ZGG67412XA puede funcionar con gas natural (G20) o gas butano (G30). Consulte la etiqueta en la parte posterior del aparato o el manual para conocer la configuración de fábrica. Si necesita cambiar de tipo de gas, contacte a un técnico autorizado.

¿Cómo limpiar el horno de gas con función pirólitica?

Active el programa de pirólisis: retire todos los accesorios, cierre la puerta y seleccione la función pirolítica en el panel. La temperatura alcanzará unos 500°C para quemar los residuos. Una vez finalizado y enfriado, limpie las cenizas con un paño húmedo. No use productos químicos durante el ciclo.

¿Qué hacer si el horno no calienta?

Verifique que el gas esté suministrado y que la perilla del horno esté en la posición correcta. Compruebe que el termopar no esté sucio o dañado. Si el problema persiste, puede ser necesario reemplazar el termostato o la válvula de gas. Contacte al servicio técnico.

¿Cómo ajustar la altura de las patas de la cocina?

Las patas ajustables se encuentran en la base de la cocina. Gírelas en sentido horario para aumentar la altura y antihorario para disminuirla. Use un nivel para asegurar que la cocina quede perfectamente horizontal antes de usarla.

¿Es necesario un técnico para instalar la cocina de gas?

Sí, la instalación debe ser realizada por un profesional autorizado, ya que implica la conexión a la red de gas y a la electricidad (para el encendido). La instalación incorrecta puede provocar fugas o accidentes.

¿Cómo cambiar la bombilla del horno?

Desconecte la cocina de la corriente. Retire la cubierta de la lámpara (generalmente en la parte trasera del horno) y desenrosque la bombilla vieja. Coloque una nueva bombilla resistente al calor (300°C) del mismo tipo (E14, 25W). Vuelva a colocar la cubierta.

¿Por qué los quemadores tienen llama amarilla o inestable?

Una llama amarilla indica combustión incompleta, a menudo por suciedad en los inyectores o falta de oxígeno. Limpie los quemadores con un cepillo y asegúrese de que las entradas de aire estén despejadas. Si el problema continúa, ajuste la entrada de aire o consulte al servicio técnico.

¿Se puede usar la cocina durante un corte de electricidad?

Sí, los quemadores de gas y el horno pueden encenderse manualmente con un encendedor o cerilla, siempre que el gas esté disponible. El encendido eléctrico no funcionará, pero la llama se puede encender de forma segura siguiendo las instrucciones del manual.

¿Dónde comprar piezas de repuesto para el modelo ZGG67412XA?

Puede adquirir piezas originales Zanussi en tiendas de electrodomésticos autorizadas, en línea a través del portal de repuestos de Zanussi o contactando al servicio técnico oficial. Las piezas comunes incluyen perillas, rejillas, termopares y juntas.

MANUAL DE USUARIO ZGG67412XA ZANUSSI

ES Manual de instrucciones 43

Varná deska

Plită

Варочная панель

Placa de cocción

USER MANUAL

ZGG67412

CZ RO RU ES

ZANUSSI

Obsah

A) sigiliu furnizat
B) colier furnizat

Información sobre seguridad ____	43
Instrucciones de seguridad ____	44
Descripción del producto ____	46
Uso diario ____	47
Consejos útiles ____	48

Mantenimiento y limpieza	49
Solución de problemas	50
Instalación	51
Información técnica	54
Aspectos medioambientales	55

Salvo modificaciones.

Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

Seguridad general

- El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.
• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• No utilice las superficies de cocción para almacenar alimentos.
• No utilice un limpiador a vapor para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

Instrucciones de seguridad

Instalación

Advertencia Sólo un electricista cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.

- Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

- El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.

- Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.

- Proteja la parte inferior del aparato del vapor y la humedad.

- No instale el aparato junto a una puerta o debajo de una ventana. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

- Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

- La base del aparato se puede calentar. Se recomienda colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

Conexión eléctrica

Advertencia Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe quedar conectado a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.

• Establezca la descarga de tracción del cable.

• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.

• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

Conexión del gas

• Todas las conexiones de gas deben realizar-se por personal cualificado.
• Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato.
• Compruebe que el aire circula libremente alrededor del aparato.
• La placa de características contiene información sobre el suministro de gas.
• Este aparato no está conectado a un dispositivo que evacúa los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atención a los requisitos sobre ventilación adecuada.

Uso

Advertencia Retire todo el embalaje, las etiquetas y la película protectora antes del primer uso.

Advertencia Riesgo de lesiones, quemaduras o descargas eléctricas.

• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.

• No deje nunca el aparato desatendido mientras está en funcionamiento.

• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción, ya que pueden alcanzar temperaturas elevadas.
• Apague las zonas de cocción después de cada uso.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Cuando se coloca comida en aceite caliente, éste puede saltar.

Advertencia Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

Advertencia Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• No permita que líquidos ácidos, como por ejemplo vinagre, zumo de limón o desincrustantes de cal toquen la placa de cocción. De lo contrario, podrían aparecer manchas opacas.

• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

• El uso de un aparato de cocina de gas genera calor y humedad. Disponga de buena ventilación en la sala donde instale el aparato.

• Cerciórese de que los orificios de ventilación no están obstruidos.
• El uso intensivo y prolongado del aparato puede exigir mayor ventilación; por ejemplo, la apertura de una ventana o una ventilación más eficaz, por ejemplo, el aumento del nivel de ventilación mecánica, si se dispone de ella.
• Utilice únicamente utensilios de cocina estables con forma adecuada y diámetro superior al tamaño de los quemadores. Existe riesgo de sobrecalentamiento y rotura de la placa de vidrio (en su caso).
• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.
• Asegúrese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de cocción.
• Utilice únicamente los accesorios suministrados con el aparato.
• No instale en el quemador un difusor de llamas.

Mantenimiento y limpieza

Advertencia Podría dañar el aparato.

Descripción del producto

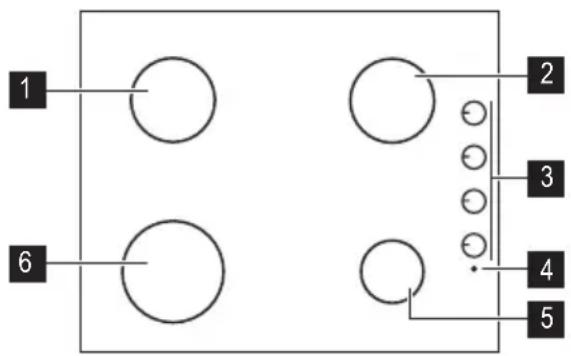

Disposición de las zonas de cocción

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• No lave los quemadores en el lavavajillas.
• Limpie el aparato con un paño suave hume-decido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

Eliminación

Advertencia Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente del aparato.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Aplaste los tubos de gas externos.

Asistencia

- Póngase en contacto con el servicio técnico para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

1 Quemador semi rápido
2 Quemador semi rápido
3 Mandos de control
4 Botón del generador de chispas
5 Quemador auxiliar
6 Quemador rápido

Mandos de control

Símbolo Descripción

Sin suministro de gas / posición de apagado

suministro máximo de gas

Símbolo Descripción

suministro mínimo de gas

encendido

Uso diario

Advertencia Consulte los capítulos sobre seguridad.

Advertencia Retire todo el embalaje, las etiquetas y la película protectora antes del er uso.

Encendido del quemador

Advertencia Tenga mucho cuidado cuando utilice el fuego destapado en el rno de la cocina. El fabricante declina toda onsabilidad en caso de uso indebido de la a.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

Si desea encender el quemador:

1. Mantenga pulsado el botón del generador de chispas ☆.
2. Al mismo tiempo, gire el mando de control hacia la izquierda hasta la posición máxima ♘ y púlselo para encender el quemador.
3. Suelte el botón del generador cuando se encienda el quemador pero mantenga presionado el mando de control en esta posición durante 10 segundos como máximo; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.
4. Ajuste la llama después de que se normali- ce.

Si el quemador no se enciende tras varios intentos, compruebe que la corona y la ta-el quemador están bien colocados.

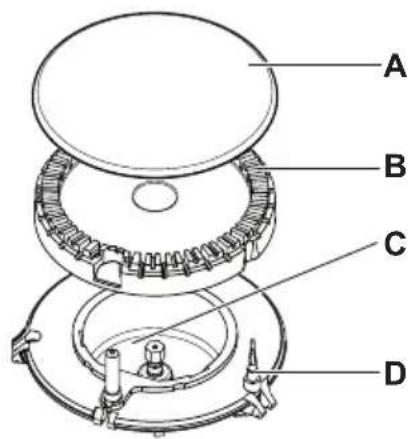

A) Tapa del quemador
B) Corona del quemador
C) Bujía de encendido
D) Termopar

Advertencia No mantenga pulsado el mando durante más de 15 segundos.

Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

Importante Si no hay suministro eléctrico podrá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, empuje el mando de control pertinente hacia abajo y gírelo a izquierdas hasta la posición de máxima salida de gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.
Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

Consejos útiles

Advertencia Consulte los capítulos sobre seguridad.

Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.
• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga co-ciendo.

Advertencia Utilice utensilios de cocina con diámetros adecuados para el tamaño los quemadores.

Quemador Diametro de los utensilios de cocina
Rápido 180 - 260 mm
Quemador semi rápido trasero izquierdo	120 - 220 mm
Quemador semi rápido trasero derecho	120 - 220 mm
Auxiliar 80 - 180 mm

Advertencia Asegúrese de que las bases de los recipientes no cubran los mandos

de control. Si los mandos de control están bajo las bases de los recipientes, la llama los calienta.

No coloque un mismo recipiente en dos quemadores.

Apagado del quemador

Para apagar la llama, gire el mando hasta el símbolo ○.

Advertencia Recuerde que debe bajar o apagar la llama antes de retirar los pientes de los quemadores.

Advertencia Asegúrese de que las asas de los utensilios de cocina no sobresalen borde frontal de la placa de cocción.

Asegúrese de que los recipientes están centrados sobre los anillos para obtener la máxima estabilidad y reducir el consumo de gas.

No coloque recipientes inestables o deformados en los anillos para evitar salpicaduras y lesiones.

Advertencia No use un difusor de llamas.

Tapa (kit separado solo para placas compatibles)

- La tapa protege el aparato del polvo, cuando está cerrada, y recoge las salpicaduras o la grasa, cuando está levantada. No debe utilizarse para otros fines.

• Mantenga la tapa limpia en todo momento.
• Asegúrese de que el aparato se haya enfriado antes de cerrar la tapa.

Mantenimiento y limpieza

- Las tapas de cristal se pueden resquebrajar cuando se calientan.

Advertencia Consulte los capítulos sobre seguridad.

Advertencia Apague el aparato y déjelo enfriar antes de limpiarlo. Desconecte el aparato de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.

Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento nal del aparato.

• Puede retirar las rejillas para facilitar la limpieza de la placa.
• Para limpiar las partes esmaltadas, la tapa y la corona, utilice agua jabonosa templada y séquelas cuidadosamente antes de volver a colocarlas en su sitio.
• Lave las partes de acero inoxidable con agua y séquelas a fondo con un paño suave.
• Las rejillas no son aptas para lavar en el lavavajillas. Deben lavarse a mano.
• El revestimiento de esmalte puede tener los bordes rugosos; tenga cuidado al lavar y secar a mano los soportes para sartenes. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.
• Una vez limpias, asegúrese de que las vuelve a colocar en su lugar.
• A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de las rejillas están en el centro del quemador.

- Tenga mucho cuidado cuando cambie las rejillas para evitar dañar la parte superior de la placa.

Después de limpiarlo, seque el aparato con un paño suave.

Eliminar la suciedad

1. – Elimine de inmediato: restos fundidos de plástico, papel de aluminio y alimentos que contengan azúcar.

2. Apague el aparato y déjelo enfriar antes de limpiar: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

3. Limpie el aparato con un paño suave hume- decido con agua y detergente.

4. Termine la limpieza seccando a fondo el aparato con un paño limpio.

Si el calor es demasiado intenso, el acero inoxidable se ennegrece. No debe cocinar con fuentes de barro cocido ni placas de hierro fundido.

Limpieza de la bujía de encendido

Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regularmente y por el Centro de servicio técnico local.

Problema Posible causa Solución
No se produce chispa al tratar de encender el gas	▪ No hay suministro eléctrico▪ Asegúrese de que la unidad está enchufada y de que el interruptor eléctrico está encendido.▪ Compruebe los fusibles. Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado.
▪ La tapa y la corona del quema- dor no están bien colocadas.	▪ Compruebe que la corona y la tapa del quemador están bien colocadas.
La llama se apaga justo después de encenderse	▪ El termopar no está lo suficientemente caliente	▪ Después de encender la llama, mantenga pulsado el mando durante unos 10 segundos como máximo.
El anillo de gas no arde uniforme- mente	▪ La corona del quemador está bloqueada con restos de comida	▪ Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio.

En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra subsanar el problema, póngase en contacto con el Centro de servicio técnico local.

Si el aparato se ha utilizado de forma incorrecta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del técnico del servicio o del distribuidor, incluso en el caso de que el aparato se encuentre aún en garantía.

Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Es-

tos datos están disponibles en la placa de características suministrada.

• Descripción del modelo ......
• Número de producto (PNC) ......
• Número de serie (S.N.) ......

Utilice sólo piezas de recambio originales. Pueden obtenerse del Centro de servicio técnico y en las tiendas de repuestos autorizadas.

Etiquetas incluidas en la bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:

A) Péguela en la etiqueta de garantía y envíe esta parte (en su caso)
B) Péguela en la etiqueta de garantía y guarde esta parte (en su caso)

Instalación

C) Péguela en el manual de instrucciones

Advertencia Consulte los capítulos sobre seguridad.

Advertencia Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

Conexión de gas

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigen-

te. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

Importante Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

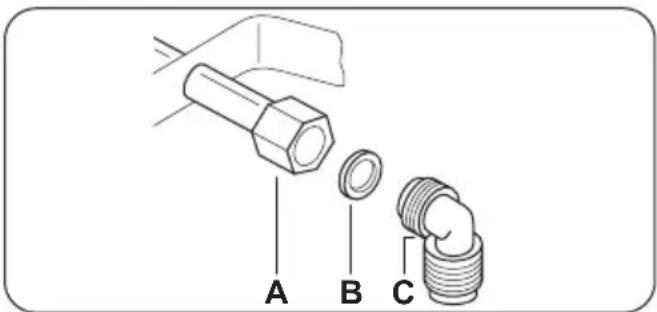

A) Extremo del eje con tuerca
B) Arandela
C) Codo

Gas líquido

Use el soporte del tubo de goma para el gas líquido. Acople siempre la junta. Continúe con la conexión del gas.

El tubo flexible se puede aplicar cuando:

• la temperatura que alcance no supere la temperatura ambiente (más de 30 °C);
• no tenga una longitud superior a 1.500 mm;
• no presente obturaciones;
• no esté sometido a tracción o torsión;
• no entre en contacto con bordes o esquinas cortantes;
• se pueda revisar con facilidad para verificar su estado.

El control de la correcta conservación del tubo flexible consiste en comprobar lo siguiente:

• no presenta arañazos, cortes, marcas de que- maduras en ambos extremos y toda la longi- tud;
• el material no está endurecido, sino que presenta una elasticidad correcta;
• las abrazaderas de sujeción no están oxidadas;
• el plazo de caducidad no ha vencido.

Si observa uno o más defectos, no repare el tubo: cámbielo.

Importante Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

Sustitución de los inyectores

1. Retire los soportes para sartenes.
2. Retire las tapas y las coronas del quemador.

3. Con una llave tubular del 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo "Información técnica").

4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.

5. Sustituya la placa de características (situada cerca del tubo de suministro de gas) por la correspondiente al nuevo tipo de suministro de gas. Encontrará esta placa en el embalaje del aparato.

Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

Ajuste del nivel mínimo

Para ajustar el nivel mínimo de los quemadores:

1. Encienda el quemador.
2. Gire el mando hasta la posición mínima.
3. Retire el mando.
4. Con un destornillador plano, ajuste la posición del tornillo de derivación.

A) Tornillo de derivación

- Si cambia de gas natural G20 de 20 mbares a gas líquido, apriete totalmente el tornillo de ajuste.

- Si cambia de gas líquido a gas natural G20 de 20 mbares, desatornille el tornillo de derivación aproximadamente un cuarto de vuelta.

Advertencia Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

Conexión eléctrica

• Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.
• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características. Asegúrese de instalar el enchufe en una toma correcta.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple con los reglamentos y las normas vigentes.
• No deje que el cable de alimentación se caliente a más de 90° C.

Asegúrese de conectar el cable neutro azul al borne que tiene la letra "N". Conecte el cable de fase de color marrón (o negro) al borne con la letra "L". Mantenga el cable de fase conectado en todo momento.

Sustitución del cable de conexión

Si desea cambiar el cable de conexión, utilice únicamente H05V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

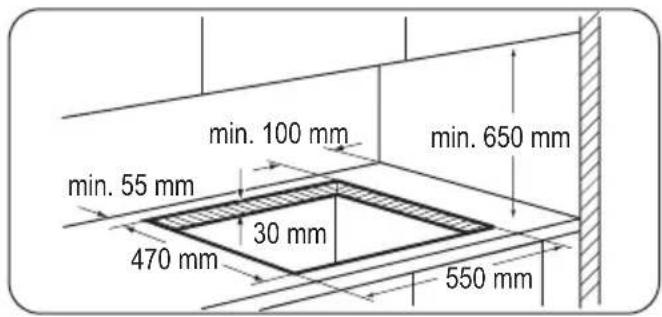

Empotrado

A) sello suministrado
B) abrazadera suministrada

Precaución Coloque el aparato únicamente sobre encimeras de superficie plana.

Posibilidades de inserción

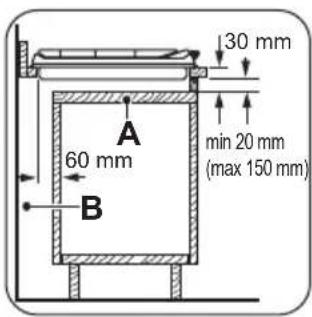

Unidad de cocina con puerta

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

A) Panel extraíble
B) Espacio para las conexiones

Unidad de cocina con horno

Las dimensiones del hueco para la encimera deben respetar las indicaciones y el mueble de cocina debe contar con ventilaciones que permitan un suministro continuo de aire. La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la segu-

ridad y poder retirar fácilmente el horno de la unidad.

Información técnica

Dimensiones de la placa de cocción

Anchura: 580 mm

Longitud: 500 mm

Dimensiones del hueco para la encimera

Anchura: 550 mm

Longitud: 470 mm

Consumo calorífico

Quemador rápido: 3.0 kW
Quemador semi rápido: 2.0 kW
Quemador auxiliar: 1.0 kW
POTENCIA TOTAL: G20 (2H) 20 mbares = 8 kWG30 (3+) 28-30 mbares = 567 g/hG31 (3+) 37 mbares = 557 g/h
Suministro eléctrico: 230 V ~ 50 Hz
Categoría: II2H3+
Conexión de gas: G 1/2
Suministro de gas: G20 (2H) 20 mbares
Clase de aparato: 3

Diámetros de las derivaciones

Quemador ∅ de la derivación en 1/100 mm.	Quemador ∅ de la derivación en 1/100 mm.
Auxiliar 28 Rápido 42
Semi rápido 32

Quemadores de gas para GAS NATURAL a G20 20 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm
Auxiliar	1.0	70

QUEMADOR POTENCIA NORMAL kW iny. 1/100 mm

Semi rápido 2.0 96

Rápido 3.0 119

Quemadores de gas para GLP G30/G31 a 28-30/37 mbares

QUEMADOR	POTENCIA NORMAL kW	iny. 1/100 mm	G30 28-30 mbares g/h g/h	G31 37 mbares
Auxiliar 1.0 50 73 71
Semi rápido 2.0 71 145 143
Rápido 2.8 86 204 200

Aspectos medioambientales

El símbolo ☒ que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud

pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológicos y se pueden reciclar. Los componentes

plásticos se identifican por la marca:

PE<,>PS<, etc. Deshágase de los materiales de embalaje siguiendo la normativa sobre residuos urbanos vigente en su localidad.
