NÁVOD K OBSLUZE ZGG66414XA ZANUSSI

CS Návod k použití 14

RO Manual de utilizare 26

SK Návod na používanie 39

Bezpečnostní pokyny	14
Instalace	16
Popis spotřebiče	19
Provoz	19
Užitečné rady a tipy	20

Čištění a údržba	21
Co dělat, když...	22
Technické údaje	23
Poznámky k ochraně životního prostředí	24

Změny vyhrazeny.

Bezpečnostní pokyny

Upozornění Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návodu k použití.
Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Všeobecné bezpečnostní informace

Upozornění Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.

Dětská pojistka

• Tento spotřebič smějí používat pouze do-spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.
• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zranění.
• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho používání, a to až do doby, než spotřebič vychladne.

Použití spotřebiče

- Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a ochrannou fólii nerezového panelu varné

desky (pokud je součástí spotřebiče). Neodstraňujte typový štítek. Mohlo by dojít k porušení záruky.

• Po každém použití nastavte varné zóny do polohy vypnuto.
• Hořáky a přístupné části jsou během a po použití horké. Na varnou desku nepokládejte příbory nebo pokličky. Nádobí a jeho obsah se mohou převrhnout. Hrozí nebezpečí popálení.
• Horké tuky a oleje se mohou velmi rychle vznítit. Hrozí nebezpečí požáru.
• Zapnutý spotřebič nenechávejte bez dozo- ru.
• Při vaření spotřebič vždy sledujte.
• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.
• Nepoužívejte varnou desku bez nádobí.
• Tento spotřebič je určen pouze k domácímu použití. Nepoužívejte jej ke komerčním nebo průmyslovým účelům.

! Pozor Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Používejte pouze nádobí s pr úměrem vhodným pro rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Nepoužívejte pánve s průměrem menším než rozměr hořáku. Plameny by mohly ohřát držadlo pánve. Viz tabulka v kapitole „Užitečné rady a tipy“.

• Nádobí nesmí přesahovat do zóny s ovladači.

• Ujistěte se, že nádobí nepřesahuje přes okraje varné desky a že je umístěno na střed hořáků, aby se zabránilo bezpečnostním rizikům.

• Nepoužívejte nestabilní nádobí nebo nádobí s poškozeným dnem. Hrozí riziko jeho náhodného převržení.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumistujte hořlavé předměty, předměty nasáklé hořlavinami, spékavé předměty (například z plastu nebo hliníku) nebo tkaniny. Hrozí nebezpečí výbuchu nebo požáru.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Během připojování spotřebiče do síťové zásuvky bud’te opatrní. Dbejte na to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého nádobí. Elektrické kabely nesmí být zamotané.

Instalace

• Přečtě te si tyto pokyny. Výrobce nezodpovídá za úrazy osob či zvířat nebo za škody na majetku způsobené nedodržením těchto požadavků.
• Aby nedošlo k poškození zařízení nebo zranění osob, smí instalaci a připojení spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.
• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. V případě potřeby se obrat'te na dodavatele.
• Vestavné spotřebiče se smějí používat pouze pro zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.
• Neinstalujte varnou desku nad domácí spotřebiče, pokud to pokyny k instalaci nedovolují.

• Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

• Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí nebezpečí úrazu nebo poškození spotřebiče.

• Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití spotřebiče (bezpečnostní a recyklační předpisy, elektrické bezpečnostní normy atd.).
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou desku.
• Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před vlhkostí správným těsnicím prostředkem.
• Izolujte spotřebič pomocí vhodného těsniva tak, aby mezi pracovní deskou a spotřebičem nebyla žádná mezera.
• Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z myčky nádobí nebo trouby.
• Neinstalujte spotř ebič v blízkosti dveří nebo pod okna. Při otevření dveří nebo oken byste mohli srazit horké nádoby z varné desky.
• Před instalací se ujistěte, že místní podmínky přívodní sítě (typ a tlak plynu) odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou uvedeny na typovém štítku, který se nachází u přívodní plynové trubky.
• Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připojen podle platných instalačních předpisů. Zvláštní pozornost věnujte požadavkům na správné větrání.
• Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré odvětrávání: přirozené větrací otvory nechte otevřené, nebo instalujte mechanické větrací zařízení (mechanickou odsávací digestoř).
• Dlouhodobé intenzivní používání spotřebiče vyžaduje dodatečné větrání

(například otevřením okna nebo zvýšením stupně mechanického větrání – pokud je jím místnost vybavena).

• Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu elektrickým proudem.
• Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.
• Elektrická svorkovnice je pod napětím.
• Odpojte elektrickou svorkovnici od zdroje napětí.
• Instalaci proved'te tak, aby správně zajišťovala ochranu před úrazem elektrickým proudem.
• Volné a nesprávné spojení síťové zástrčky se zásuvkou může mít za následek přehřátí svorky.
• Správné připojení svorek musí provést kvalifikovaný elektrikář.
• K odlehčení silového pnutí v kabelu použijte odlehčovací sponu.
• Použijte správný přívodní kabel a poškozený síťový kabel nahradťe správným kabe-

lem. Obrat'te se na místní servisní středisko.

• Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.
• Pokud je blízko svorkovnice upevňovací konzole, vždy dbejte na to, aby připojovací kabel nepřišel do styku s hranou konzole.
• Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe a stykače.

Likvidace spotřebiče

• Aby nedošlo k úrazu nebo vzniku škod:
  – Odpojte zařízení od elektrické sítě.
  – Odřízněte napájecí kabel v místě napojení na spotřebič a zlikvidujte jej.
  – Pokud jsou osazeny vnější plynové trubky, zbruste je.
  – Informace o likvidaci spotřebiče získáte od místních autorizovaných zařízení.

Instalace

Upozornění Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní budťte u instalace varné desky spolu s trou- bou.

Důležité Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2".

Sešroubujte celou připojovací trubku (nebo hadici) nejprve bez dotažení, zafixujte ji ve

správném směru a teprve potom ji pevně dotáhněte.

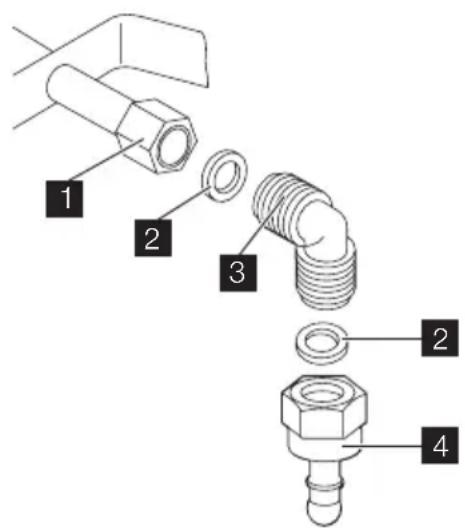

1 Konec hřídele s maticí
2 Podložka (dodatková podložka pouze pro Slovinsko a Turecko)

3 Potrubní koleno

4 Gumový držák na potrubí pro kapalný plyn (pouze pro Slovinsko a Turecko)

Zkapalněný plyn: použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;
- nesmí být delší než 1500 mm;
– nesmí být přiškrcena;
– nesmí být vystavena tahu nebo zkroucení;
– nesmí být v kontaktu s ostrými kraji nebo rohy;
– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;
– materiál není ztvrdlý, ale má svou normální pružnost;
– spojovací svorky nejsou rezavé;
– doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte kryty a koruny hořáku.
3. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahrad'te je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické údaje“).
4. Jednotlivé díly opět sestavte stejným postupem v opačném pořadí.
5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

2) pouze pro Rusko

Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalovat na přívodní plynové potrubí vhodný nastavovač tlaku.

Nastavení minimální hodnoty

Nastavení minimální intenzity plamene hořáků:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Demontuite regulační knoflík.
4. Úzkým šroubovákem nastavte polohu ob- tokového šroubu.

– Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar ^2) ) na zkapalněný plyn obtokový šroub zcela zašroubujte a utáhněte.
- Při přechodu ze zkapalnělého plynu na zemní plyn G20 20 mbar povolte obtokový šroub asi o 1/4 otáčky.
- Při přechodu ze zemního plynu G20 20 mbar na zemní plyn G20 13 mbar ^2) po- volte obtokový šroub asi o 1/4 otáčky.
– Při přechodu ze zkapalnělého plynu na zemní plyn G20 13 mbar ^2) povolte obtokový šroub asi o 1/2 otáčky.
- Při přechodu ze zemního plynu G20 13 mbar ^2) na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

Upozornění Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z imální do minimální polohy.

Připojení k elektrické síti

• Uzemněte spotřebič v souladu s bezpečnostními pokyny.
• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka musí být zasunuta do správné zásuvky.
• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik servisního střediska nebo jiný kvalifikovaný servisní pracovník.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, rozdvojky ani vícenásobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění splňuje platné normy a nařízení.
• Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.
• Připojte spotřebič k síti pomocí zařízení, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj. např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.
• Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý nulový vodič musí být připojen do svorkovnice označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Uji-stěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlu-tozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

Vestavba

A) dodávané těsnivo

A) dodávané těsnivo
B) dodávané konzole

Možnosti zapuštění

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zá- sah.

a) Odnímatelný panel b) Prostor pro přípojky

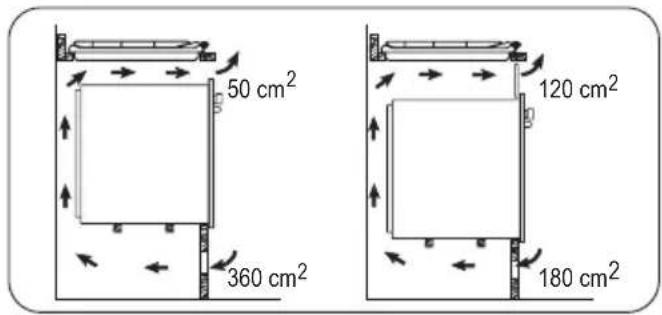

Kuchyňská skříňka s troubou

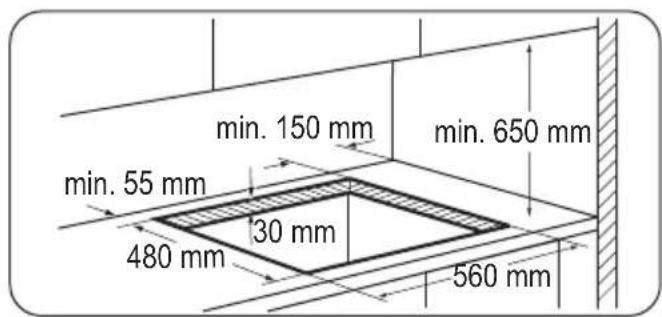

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a kuchyňská

Popis spotřebiče

Uspořádání varné desky

Ovladače

Symbol Popis
●	bez přívodu plynu / po-loha vypnuto

linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

1 Povrch varné desky
2 Středně rychlý hořák
3 Rychly hořák
4 Pomocný hořák
5 Ovladače

Symbol Popis
	poloha pro zapálení / maximální přívod plynu
	minimální přívod plynu

Provoz

Zapálení hořáku

Upozornění Při používání otevřeného ohně v kuchyni bud'te velmi opatrní.

Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

i Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Otočte ovladačem doleva do mezní polohy ( ☆ a stiskněte jej.

2. Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

3. Když se plamen ustálí, nastavte jeho intenzitu.

i Jestliže se hořák ani po několika poku- sech nezapálí, zkontrolujte, zda je rozdě- lovač plamene a jeho víčko ve správné polo- ze.

1 Kryt hořáku
2 Koruna hořáku
3 Zapalovací svíčka
4 Termočlánek

Upozornění Ovladač stiskněte na maximálně 15 sekund.

Užitečné rady a tipy

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

! Upozornění Používejte hrnce a pánve, jejichž průměr je vhodný pro rozměr hořáku.

Nepoužívejte nádoby na vaření, které přesahují přes okraje desky.

Hořák

Průměry nádobí

Rychlý 180 - 260 mm

Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Důležité Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

i Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.
i Generátor jisker se může spustit automaticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normální jev.

Zavření hořáku

Chcete-li plamen zavřit, otočte ovladačem na symbol ●.
Upozornění Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

Hořák	Průměry nádobí
Přední středně rychlý	120 - 180 mm
Zadní středně rychlý	120 - 220 mm
Pomocný 80 - 160 mm

Upozornění Hrnce nesmí přesahovat do zóny s ovladači. Plamen ohřeje ovládací oblast. Nedávejte stejnou pánev na dva hořáky.

Upozornění K dosažení co největší stability a nižší spotřeby plynu postavte hrnce vždy tak, aby držadla nepřečnívala

Čištění a údržba

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.
! Upozornění Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticí přístroji.
Upozornění Nepoužívejte drátěnky, kyseliny nebo abrazivní materiály. Spotřebič by se mohl poškodit.
i Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.
• Části z nerezavějící oceli omyjte vodou a pak osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce. Musí být myty ručně.
• Při ručním mytí mřížek pod nádoby bud’te opatrní při jejich osušování, protože smaltování někdy zanechává drsné hrany. V

přes okraje varné desky a hrnce byly umístěné na středu hořáků.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo deformované hrnce.

Upozornění Nedoporučujeme používat rozptylovače plamene.

Varování ohledně akrylamidů

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel dohněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

• Po vyčistění mřížky pod nádoby správně umístěte.

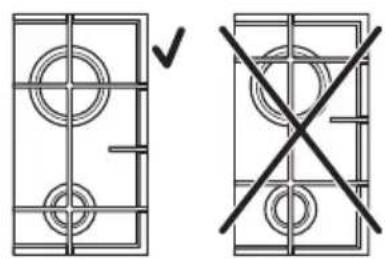

• Mají-li hořáky správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáků.

- Při snímání mřížek pod nádoby bud'te velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pánvích nebo na litinových plátech. Povrch varné desky nechraňte při používání hliníkovou fólií.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

- Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na povrch varné desky.

1. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

2. Nakonec spotřebič vytřete čistým hadrem do sucha.

Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

Pravidelná údržba

Pravidelně si v servisním středisku objedná-vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Co dělat, když...

Problém	Možná příčina	Řešení
Při zapalování plynu nevzniká jiskra.	J e p řerušena dodávka elektrického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistku. Jestliže pojistka vypadne vícekrát, obratte se na kvalifikovaného elektrikáře.
	Víčko hořáku a rozdělovač plamene jsou nasazeny nesymetricky.	Zkontrolujte, zda jsou víčko hořáku a rozdělovač plamene správně nasazeny.
Plamen zhasíná ihned po zapálení.	Termočlánek není zahřátý na dostatečnou teplotu.	Po zapálení plamene podržte ovladač stisknutý ještě asi 5 sekund.
Plynový kroužek hoří nerovnoměrně.	Rozdělovač plamene je ucpa-ný zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanesená a zda na roz-dělovači plamene nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodejce nebo místní servisní středisko.

V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl

autorizovaný technik, budete muset návštěvu servisního technika nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způ- sobem:

1 Nalepte jej na záruční list a odešlete tuto část
2 Nalepte jej na záruční list a uschovejte si tuto část
3 Nalepte jej na návod k použití K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje jsou k dispozici na typovém štítku.

- O z n a čení modelu ......

• Výrobní číslo (PNC) ......
• Sériové číslo (S.N.) ......

Používejte pouze originální náhradní díly. Můžete je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

Technické údaje

Rozměry varné desky

Šířka: 594 mm
Délka: 510 mm

Rozměry výřezu pro varnou desku

Šířka: 560 mm
Délka: 480 mm

Tepelný výkon

Rychlý hořák: 3,0 kW
Středně rychlý hořák:	2,0 kW
Pomocný hořák: 1,0 kW
CELKOVÝ VÝKON: G20	(2H) 20 mbar = 8kWG30 (3B/P) 30 mbar =567 g/hG31 (3B/P) 30 mbar =557 g/hG20 (2H) 13 mbar =5,6 kW pro Rusko
Elektrické napájení: 230 V ~ 50 Hz
Připojení plynu: G 1/2"
Kategorie: II2H3B/P

Přívod plynu: G20 (2H) 20 mbar
Třída spotřebiče:	3

Průměry ventilů

Hořák ∅ trysek v 1/100 mm
Pomocný 28
Středně rychlý	32
Rychlý 42

Plynové hořáky

HORÁK	NORMÁLNÍ VÝKONkW kW	SNÍŽENÝ VÝKON	NORMÁLNÍ VÝKON
			ZEMNÍ PLYNG20 (2H) 20 mbar		LPG(Propan-butan) G30/G31 (3B/P)30/30 mbar
			vstřiko-vání1/100 mm	m^3/h	vstřiko-vání1/100 mm	G30 G31g/h g/h
Pomocný	1.0	0.33	70	0.095	50	73	71
Středně rychlý	2.0	0.45	96	0.190	71	145	143
Rychlý	3.0 (zemní plyn)2.8 (LPG)	0.75	119	0.286	86	204	200

Plynové hořáky G20 13 mbar - jen Rusko

HORÁK	NORMÁLNÍ VÝKON	SNÍŽENÝ VÝKON	NORMÁLNÍ VÝKONZEMNÍ PLYNG20 (2H) 13 mbar
	kW	kW	vstřikování 1/100 mm	m3/h
Pomocný	0.9	0.33	80	0.095
Středně rychlý	1.4	0.45	105	0.148
Rychlý	1.9	0.75	120	0.201

Poznámky k ochraně životního prostředí

Symbol 📄 na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a

elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny

nevhodnou likvidací tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové jsou označeny značkami: >PE<, >PS< d. Zlikvidujte prosím veškerý obalový ma- l jako domácí odpad ve vhodném kontej- v místě svého bydliště.

Cuprins

Všeobecné bezpečnostné pokyny

• Používajte iba príslušenstvo dodané so spotrebičom.
• Pri pripájaní spotrebiča k okolitým zásuvkám postupujte opatrne. Elektrické napájacie káble sa nesmú dotýkat' spotrebiča ani horúceho riadu. Elektrické napájacie káble sa nesmú zamotat'.

Inštalácia

– materiál nestvrdol a či je stále správne ohybný,

– upevňovacia svorka nezhrdzavela,

– neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale ju vymeňte.

a) Odnímatel'ný panel

Varovanie Bud'te opatrní, ked' používate

Pred položením kuchynského riadu horák vždy zapál'te.

Zapálenie horáka:

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela.

Horák Priemery kuchynského riadu

Jednu varnú nádobu nikdy nedávajte na dva horáky.

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a skúste znovu zapáliť horák.

Aby ste zhasli palmeň, otočte gombík na symbol ●.

! Varovanie Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.
