MANUAL DE UTILIZARE ZGG66414XA ZANUSSI

Instrucțiuni privind siguranța	26
Instalarea	28
Descrierea produsului	32
Functionarea	32
Sfaturi utile	33

Îngrijirea și curățarea	34
Ce trebuie făcut dacă...	35
Date tehnice	36
Protejarea mediului înconjurător	37

Ne rezervăm dreptul asupra efectuării de modificări.

Instrucțiuni privind siguranța

Avertizare Prezentele instrucțiuni sunt valabile numai în țările ale căror simboluri apar pe coperta manualului de instrucțiuni.

Pentru siguranța dv. și pentru utilizarea corectă a aparatului, citiți cu atenție acest manual înainte de instalare și de utilizare. Păstrați întotdeauna aceste instrucțiuni împreună cu aparatul, chiar dacă îl mutați sau îl vindeți. Utilizatorii trebuie să cunoască în mod complet modul de funcționare și elementele de siguranță ale aparatului.

Siguranța generală

Avertizare Persoanele (inclusiv copiii) cu capacități fizice, senzoriale și mentale reduse, sau lipsite de experiență și cunoștințe, nu trebuie să utilizeze aparatul. Acestea trebuie să fie supravegheate sau instruite în legătură cu utilizarea aparatului, de către o persoană răspunzătoare pentru siguranța lor.

Dispozitivul de siguranță pentru copii

• Acest aparat trebuie utilizat numai de către adulți. Copiii trebuie supravegheați ca să nu se joace cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor. Există pericolul sufocării și vătămării fizice a acestora.
• Nu lăsați copii în apropierea aparatului în timpul funcționării și după funcționare, până nu se răcește aparatul.

Utilizare

• Înlăturați ambalajul, autocolantele și învelișul protector al panoului plitei din oțel inoxidabil (dacă este în dotare) înainte de prima utilizare. Nu înlăturați plăcuța cu datele tehnice. În caz contrar garanția poate fi anulată.
• După fiecare utilizare, opriți zonele de gătit.
• Arzătoarele și părțile accesibile devin fierbinți pe durata utilizării și după utilizare. Nu puneți tacâmuri sau capace de oale pe suprafața de gătit. Vasele și conținutul lor se pot răsturna. Există pericol de arsuri.
• Grăsimile și uleiurile supraîncălzite se pot aprinde foarte ușor. Există pericol de incendiu.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Supravegheati întotdeauna aparatul pe durata funcționării.
• Nu lăsați lichidele să se verse în orificiile din partea superioară a plitei
• Nu utilizati plita fără vase.
• Aparatul este destinat exclusiv pentru uz casnic. Nu utilizati aparatul în scopuri comerciale sau industriale.

Atenție Acest aparat poate fi utilizat doar la gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

- Folosiți doar veselă cu diametrul fundului corespunzător dimensiunilor arzătoarelor. Există riscul de supraîncălzire și fisurare a plăcii din sticlă (dacă este disponibilă).

• Nu folositi veselă cu diametrul mai mic decât dimensiunea arzătorului. Este posibil ca flacăra să încălzească mânerul vasului utilizat. Consultați tabelul din capitolul "Recomandări ajutătoare".
• Vasele de gătit nu trebuie să intre în zona de control.
• Asigurați-vă că vasele nu se extind dincolo de marginile plitei de gătit și că sunt poziționate central pe inele pentru a evita orice risc privind siguranța.
• Nu folositi vase instabile sau vase a căror parte inferioară este deteriorată. Există riscul răsturnării vasului și de producere a unui accident.
• Nu așezați produse sau articole inflamabile ude alături de produse inflamabile, obiecte fuzibile (realizate din plastic sau aluminiu) și/sau materiale textile în apropierea aparatului sau pe acesta. Există pericol de explozie sau incendiu.
• Utilizați doar accesoriiile furnizate împreună cu aparatul.
• Aveți grijă când conectați aparatul la prizele din apropiere. Nu lăsați conexiunile electrice să atingă aparatul sau vasele fierbinți. Nu permiteți încâlcirea conexiunilor electrice.

Instalarea

• Citiți aceste instrucțiuni. Producătorul nu este responsabil pentru vătămarea persoanelor sau animalelor sau pentru distrugerea bunurilor, ca urmare a ne-respectării acestor cerințe.
• Pentru prevenirea deteriorării structurale sau a vătămărilor corporale, instalarea, conectarea aparatului la sursa de energie electrică și la sistemul de alimentare cu gaz, configurarea și întreținerea trebuie realizate numai de către personal calificat, în conformitate cu standardele și reglementările locale în vigoare.

• Verificați dacă aparatul a fost deteriorat în timpul transportului. Nu conectați un aparat deteriorat. Dacă este nevoie, adresați-vă furnizorului.

• Utilizați aparatele încastrate numai după asamblarea acestora în unități de mobilier și suprafețe de lucru ce corespund standardelor.

• Nu instalați plita deasupra unui aparat electrocasnic dacă instrucțiunile de instalare nu o permit.
• Instalați aparatul doar pe un blat de luci cu suprafață plată.
• Nu schimbați specificațiile și nu modificați acest produs. Există riscul vătămării persoanelor și deteriorării aparatului.
• Respectați în întregime legile, ordonanțele, directivele și standardele în vigoare în țara de utilizare (reglementările privind siguranța, reciclarea, siguranța electrică etc.)
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Instalați dispozitive de protecție împotriva şocului electric, de exemplu, instalați sertarele numai cu un panou protector poziționat direct sub aparat.
• Supra fete decupate ale blatului de luc trebuie protejate împotriva umezelii folosindu-se un agent de etanşare adecvat.
• E t șațiraparatul de blatul de lucru cu un agent de etanșare corespunzător, fără a lăsa spațiu liber.
• Protejati partea inferioară a aparatului de aburul și umezeala care pot proveni de la o mașină de spălat vase sau de la un cuptor.
• Nu instalați aparatul lângă uși sau sub fe-restre. Ușile și ferestrele care se deschid pot să răstoarne vasele de gătit de pe plită.
• Înainte de instalare asigurați-vă că aparatul corespunde condițiilor locale de alimentare cu gaz (tipul și presiunea gazului). Condițiile de funcționare ale plitei sunt menționate pe plăcuța cu date tehnice, aflată lângă țeava de alimentare cu gaz.
• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de combustie. Trebuie să fie instalat și racordat în conformitate cu reglementările curente privind instalarea. O atenție deosebită trebuie acordată cerințelor relevante privind ventilația.
• Utilizați aparatele încastrate numai după asamblarea acestora în unități de mobilier și suprafețe de lucru ce corespund standardelor.
• Nu instalați plita deasupra unui aparat electrocasnic dacă instrucțiunile de instalare nu o permit.
• I n s t a l a ți aparatul doar pe un blat de luci cu suprafață plată.
• Nu schimbați specificațiile și nu modificați acest produs. Există riscul vătămării persoanelor și deteriorării aparatului.
• Respectați în întregime legile, ordonanțele, directivele și standardele în vigoare în țara de utilizare (reglementările privind siguranța, reciclarea, siguranța electrică etc.)
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Instalați dispozitive de protecție împotriva şocului electric, de exemplu, instalați sertarele numai cu un panou protector poziționat direct sub aparat.
• Supra fete decupate ale blatului de luc trebuie protejate împotriva umezelii folosindu-se un agent de etanşare adecvat.
• E t șațiraparatul de blatul de lucru cu un agent de etanșare corespunzător, fără a lăsa spațiu liber.
• Protejati partea inferioară a aparatului de aburul și umezeala care pot proveni de la o mașină de spălat vase sau de la un cuptor.
• Nu instalați aparatul lângă uși sau sub fe-restre. Ușile și ferestrele care se deschid pot să răstoarne vasele de gătit de pe plită.
• Înainte de instalare asigurați-vă că aparatul corespunde condițiilor locale de alimentare cu gaz (tipul și presiunea gazului). Condițiile de funcționare ale plitei sunt menționate pe plăcuța cu date tehnice, aflată lângă țeava de alimentare cu gaz.

• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de combustie. Trebuie să fie instalat și racordat în conformitate cu reglementările curente privind instalarea. O atenție deosebită trebuie acordată cerințelor relevante privind ventilația.

• Utilizarea unei plite cu gaz generează căldură și umiditate în încăperea în care este instalată. Asigurați-vă că ventilarea este corespunzătoare în bucătărie: țineți deschise orificiile de ventilație naturală sau instalăți un dispozitiv mecanic de ventilare (hotă cu tiraj forțat).

• Când utilizati aparatul în mod intensiv pentru o perioadă lungă de timp este nevoie de ventilație suplimentară (de exemplu, deschiderea unei ferestre sau creșterea vitezei hotei, unde există).
• Respectați întocmai instrucțiunile privind efectuarea conexiunilor electrice. Există pericolul vătămării prin curentare.
• Înainte de a efectua operații de curățare sau de întreținere deconectați aparatul de la sursa de alimentare cu energie electrică.
• Borna racordului de rețea se află sub ten- siune.
• S co a t e ți de sub tensiune borna de re la rețeaua electrică.
• Pentru a asigura protecția la șoc electric aparatul trebuie instalat corect.
• Conexiunile slabe sau necorespunzătoare dintre ștecăr și priză pot supraîncălzi borna.
• Conexiunile cu cleme trebuie instalate correct de câtre un electrician calificat.
• Pentru cablu, folosiți o clemă pentru reducerea tensionării.

Instalarea

- Pentru conectarea la sursa de alimentare electrică utilizati cablul aferent, iar în cazul deteriorării acestuia, înlocuiti-l cu un cablu corespunzător. Apelati la centrul de service local.

- Aparatul trebuie prevăzut cu o instalație electrică care să permită deconectarea acestuia de la rețea la toți polii, cu o deschidere între contacte de cel puțin 3 mm.

- D a că suportul de fixare este aproape de cutia de conexiune, asigurați-vă întotdeau-na că cablul de conectare nu intră în contact cu marginea suportului.

- Trebuie să dispuneți de dispositive de izolare adecvate: întrerupătoare pentru protecția circuitului, siguranțe fuzibile (siguranțele cu șurub trebuie scoase din suport), mecanisme de decuplare pentru scurgeri de curent și contactoare.

Casarea maşinii

- Pentru prevenirea vătămărilor corporale corda sau deteriorării bunurilor

• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul electric în locul de conectare cu aparatul și aruncați-l.
• Aplatiza ți conductele de gaz externe dacă acestea sunt montate.
• Apelați la facilitățile autorizate locale pentru casarea aparatului.

Avertizare Următoarele instrucțiuni referitoare la instalare, conectare și Întreținere trebuie efectuate de personal calificat, în conformitate cu standardele și reglementările locale în vigoare.

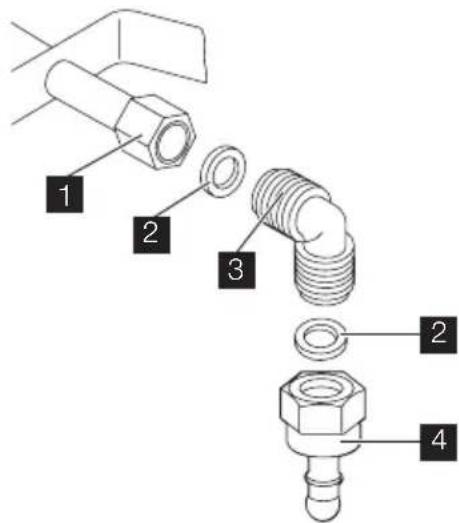

Racordul de gaz

Alegeti racorduri fixe sau utilizați o teavă flexibilă din oțel inox conformă cu reglementăriile în vigoare. Dacă utilizați tevi metalice flexibile, aveți grijă să nu vină în contact cu părțile mobile și să nu fie strivite. De asemenea ave-

ți grijă atunci când plita este montată împreună cu un cuptor.

Important Presiunea de alimentare cu gaz a aparatului trebuie să respecte valorile recomandate. Racordul ajustabil este fixat de capătul conductei cu ajutorul unei piulițe filetate G 1/2". Înșurubați piesele fără a le forța, reglați racordul în direcția necesară și strângeti toate piesele.

1 Capăt al axului cu piuliță
2 Șaibă (șaiba suplimentară este numai pentru Slovenia și Turcia)
3 Cot
4 Suport de teavă din cauciuc pentru gaz li-chid (numai pentru Slovenia și Turcia)

Gaz lichefiat (îmbuteliat): utilizați suportul din cauciuc pentru țeavă. Montați întotdeauna garnitura. După aceea continuați racordarea la gaz. Racordul flexibil este gata de montare dacă:

• nu poate ajunge la o temperatură mai mare decât cea a camerei (30 °C);
• are o lungime de maximum 1500 mm;
  – nu prezintă puncte de strangulare;
• nu este supus la tractiune sau torsiune;
• nu intră în contact cu muchii sau colțuri ascuțite;
• poate fi inspectat cu uşurință pentru a-i verifica starea.

Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:

- să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa;

• materialul să nu fie întărit și să prezinte elasticitatea sa normală;
  – colierele să nu fie ruginite;
• să nu fi depășit termenul de garanție.

Dacă observați defecte, nu reparați țeava, ci înlocuiti-o.

Important După ce instalarea s-a terminat, verificați etanșeitatea corectă a fiecărui racord de țeavă. În acest sens folosiți o soluție de apă și săpun, nu flacără deschisă!

Înlocuirea injectoarelor

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătorului.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuiti-le cu cele necesare pentru tipul de gaz utilizat (consultați tabelul din capitolul "Date Tehnice").
4. Montați la loc piesele, urmând aceeași procedură în ordine inversă.
5. Înlocuiti plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare nouului tip de gaz. Această plăcuță se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea de alimentare a gazului este variabilă sau diferită față de presiunea necesară, trebuie să montați un regulator de presiune adecvat pe țeava de alimentare cu gaz.

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeți arzătorul.
2. Rotiți butonul pe poziția de minim.
3. Scoateți butonul de control.
4. Reglați poziția şurubului de by-pass cu o şurubelniță subțire.

• Dacă treceți de la gaz natural (de la rețea) G20 de 20 mbari (sau gaz natural de G20 de 13 mbari ³⁾ ) la gaz lichefiat (îmbuteliat), înfiletați complet şurubul de by-pass.
• D a că se trece de la gaz lichefiat (îmbu teliat) la gaz natural (de la rețea) G20 de 20 mbari, slăbiți şurubul de by-pass cu circa 1/4 rotație.
• D a că se trece de la gaz natural (de la rețea) G20 de 20 mbari la gaz natural (de la rețea) G20 de 13 mbari, ³⁾ slăbiți şurubul de by-pass cu circa 1/4 rotație.
• D a că se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la rețea) G20 de 13 mbari, ³⁾ , slăbiți şurubul de bypass cu circa 1/2 rotație.
• D a că se trece de la gaz natural (de la rețea) G20 de 13 mbari ³⁾ la gaz natural (de la rețea) G20 de 20 mbari, strângeți şurubul de by-pass cu circa 1/4 rota-tie.

Avertizare Când rotiți brusc butonul de la poziția de maxim la cea de minim asigurati-vă că flacăra nu se stinge.

Conectarea electrică

• Legați la împământare aparatul în conformitate cu prevederile de siguranță.
• Verificați dacă tensiunea nominală și tipul de energie electrică specificate pe plăcuța cu datele tehnice coincid cu tensiunea și puterea rețelei electrice locale.

- Acest aparat este livrat împreună cu un cablu de alimentare electrică. Cablul trebuie să fie livrat cu un ștecher adecvat, care să poată suporta sarcina indicată pe plăcuța cu datele tehnice. Ștecherul trebuie introdus într-o priză corespunzătoare.

- Toate componentele electrice trebuie instalate sau înlocuite de către un tehnician de la centrul de service sau de personal calificat de service.

- Utilizați întotdeauna o priză cu protecție la electrocutare, montată corect.

- Asigurați-vă că priza poate fi accesată după instalare.

- Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întot-deauna de ștecher.

- Aparatul nu trebuie conectat cu un cablu de prelungire, un adaptor sau o conexiune multiplă (risc de incendiu). Verificați dacă conexiunea la împământare este în conformitate cu standardele și reglementările în vigoare.

- Cablul electric trebuie să fie plasat astfel încât să nu atingă nicio componentă fier- binte.

- Conectați aparatul la priză cu un dispozitiv multipolar cu o distanță între contacte de cel puțin 3 mm, de exemplu întrerupător de protecție automat, dispozitiv de decuplare pentru scurgeri de curent sau siguranță fu- zibilă.

- Niciuna dintre componentele cablului de ra-cordare nu trebuie să atingă temperatura de 90 °C. Cablul neutru albastru trebuie conectat la borna "N" din cutia de jonctiune. Cablul de culoare maro (sau negru) pentru fază (montat în contactul marcat cu "L" din cutia de jonctiune) trebuie să fie conectat întotdeauna la faza rețelei.

Înlocuirea cablului de conectare

Pentru a înlocui cablul de conectare, utilizati doar tipul H05V2V2-F T90 sau echivalent.

Secțiunea cablului trebuie să suporte tensiunea și temperatura de lucru. Firul galben/verde de împământare trebuie să fie cu aproxi-

3) numai pentru Rusia

mativ 2 cm mai lung decât firul de fază maro (sau negru).

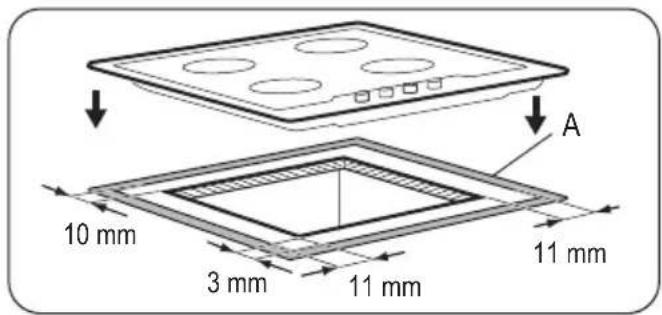

Încorporarea în mobilier

A) sigiliu furnizat

Posibilități de încorporare

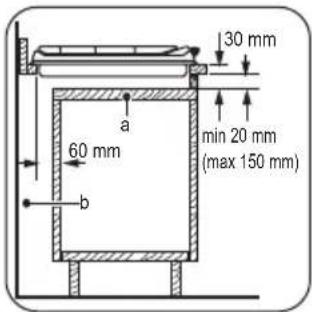

Dulap de bucătărie cu ușă

Panoul instalat sub plită trebuie să fie uşor de scos și să permită accesul uşor în cazul în care este necesară o intervenție de asistență tehnică.

a) Panou demontabil
b) Spațiu pentru conexiuni

Element de mobilier de bucătărie cu cuptor

Dimensiunile locașului plitei trebuie să fie conforme cu instrucțiunile, iar mobilierul de bucătărie trebuie prevăzut cu orificii de aerisi-re pentru a permite un aflux continuu de aer. Conexiunea electrică a plitei se instalează separat de cea a cuptorului din motive de siguranță și pentru a permite o scoatere ușoară a cuptorului din mobilier.

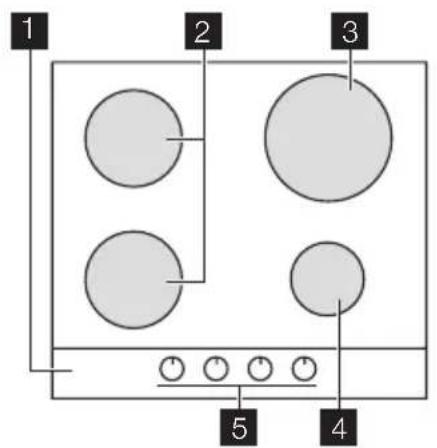

Structura plitei de gătit

Butoane de comandă

Simbol Descriere
	nu există alimentare cu gaz / poziția oprit

1 Plită
2 Arzător semi-rapid
3 Arzător rapid
4 Arzător auxiliar
5 Butoane de comandă

Simbol Descriere
	poziție de aprindere/alimentare maximă cu gaz
	alimentare minimă cu gaz

Functionarea

Aprinderea arzătorului

Avertizare Procedați cu atenție când utilizați flacără deschisă în mediul bucătăriei. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării
i Aprindeți întotdeauna arzătorul anterior punerii vaselor pe plită.

Pentru a aprinde arzătorul:

1. Rotiți butonul de comandă la stânga în poziția maximă ( ☆ ) și apăsați-l.
2. Mențineți apăsat butonul de comandă timp de aproximativ 5 secunde; astfel se va încălzi termocuplul. În caz contrar, alimentarea cu gaz va fi întreruptă.
3. După ce flacăra este constantă, o puteți ajusta.

i Dacă după câteva încercări arzătorul nu se aprinde, verificați dacă sunt corect poziționate coroana și capacul arzătorului.

1 Capacul arzătorului
2 Coroana arzătorului
3 Lumânare de aprindere
4 Termocuplu

Avertizare Nu țineți apăsat butonul de control mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de control, rotiți-l pe poziția "oprit" și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

Important în lipsa curentului electric, puteți aprinde arzătorul fără dispozitivul electric; în acest caz, apropiati o flacără de arzător, apăsați butonul respectiv și rotiți-l în sens antiorar până când ajunge pe poziția de maxim.

Dacă arzătorul se stinge din întâmplare, rotiți butonul de control pe poziția "off"

Sfaturi utile

Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduceți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.

Avertizare Folosiți oale și cratițe cu diametrul corespunzător dimensiunii arzătorului.

Nu utilizați vase de gătit care depășesc marginile plitei.

Arzător	Diametre pentru veselă
Rapid 180 - 260 mm
Semi-rapid față	120 - 180 mm
Semi-rapid spate	120 - 220 mm
Auxiliar 80 - 160 mm

Avertizare Vasele nu trebuie să intre peste zona comenzilor. Flacăra va încălzi zona de comandă.

Nu aşezati acelaşi vas pe două arzătoare.

(oprit) și încercați să aprindeți arzătorul din nou după cel puțin 1 minut.

i Generatorul de scântei poate porni automat în momentul în care porniți sursa de curent, după instalare sau după o pană de curent. Acest lucru este normal.

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul ●.

Avertizare Micşorați întotdeauna flacăra sau stingeți-o înainte de a lua vasele de pe arzător.

Avertizare Verificați ca mânerele vaselor de gătit să nu iasă în afara marginii frontale a plitei și ca vasele de gătit să fie poziționate central pe inele, pentru a obține stabilitate maximă și un consum redus de gaz.

Pentru prevenirea vârsărilor și accidentărilor nu plasați vase instabile sau deformate pe inele.

Avertizare Nu sunt recomandate difuzoarele de foc.

Informații despre acrilamide

Important Conform celor mai noi informații științifice, dacă vă gătiți mâncarea cu crustă arsă (mai ales cea care conține amidon), acrilamidele pot fi un factor de risc al sănătății. De aceea, vă recomandăm să gătiți

la cele mai mici temperaturi și să nu vă rumeniti prea mult mâncarea.

Îngrijirea și curățarea

Avertizare înainte de curățare, opritii cuptorul și lăsați-l să se răcească.

Înainte de a efectua operații de curățare sau de întreținere, deconectați aparatul de la sursa de alimentare cu energie electrică.

Avertizare Din motive de siguranță, nu curățați aparatul cu un sistem de curățat cu aburi sau cu presiune mare.

Avertizare Nu folosiți produse abrazive, bureți din sărmă sau acizi. Aceștia pot cauza deteriorarea aparatului.

Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare a aparatului.

• Pentru a curăța cu ușurință plita puteți scoate suporturile pentru vase.
• Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă cu săpun și uscați-le atent înainte de a le pu-ne la loc.
• Spălați elementele din oțel inoxidabil cu apă, după care le uscați cu o cârpă moale.
• Suporturile pentru vase nu sunt potrivite pentru spălarea în mașina de spălat vase. Acestea trebuie spălate cu mâna.
• Când spălați manual suporturile pentru vase, procedați cu atenție la uscarea acestora, deoarece procesul de emailare poate lăsa uneori margini dure. Dacă este necesar, înlăturați petele persistente folosind pastă de curățat.
• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.
• Pentru o functionare corectă a arzătoare- lor, asigurati-vă că brațele suporturilor pen- tru vase se află în centrul arzătorului.

- Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

După curățare, uscați aparatul cu o cârpă moale.

Oțelul inoxidabil își poate pierde luciul dacă este încălzit prea mult. Cu acest aparat nu este permis gătitul în vase din ceramică, oale din lut sau tigăi din fontă. Nu folosiți folie de aluminiu pentru a proteja plita în timpul utilizării.

Înlăturarea murdăriei:

1. – Înlăturați imediat: plasticul topit, foliile de plastic și alimentele care conțin zahăr.
2. Opriți aparatul și lăsați-l să se răcească înainte de a curăța: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Folositi un agent de curățare special, aplicabil pentru suprafața plitei.
3. Curățați aparatul cu o lavetă umedă și puțin detergent.
4. La final uscați aparatul stergându-l cu o lavetă curată.

Curățarea bujiei cu scânteie

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod de metal. Păstrați aceste componente foarte curate, pentru a evita aprinderea cu dificultate, și verificați ca găurile coroanei arzătorului să nu fie astupate.

Întreținerea periodică

Cereți periodic service-ului autorizat local să verifice starea de funcționare a țevii de ali-

Ce trebuie făcut dacă...

mentare cu gaz și a regulatorului de presiune, dacă este prevăzut.

Problemă	Cauză posibilă	Soluție
Nu se produce scânteie pentru aprinderea gazului	• Nu există alimentare cu curent	• Asigurați-vă că unitatea este conectată la sursa de energie electrică și este pornită.• Verificați siguranța. Dacă siguranța declanșează mai mult decât o dată, adresați-vă unui electrician calificat.
	• Capacul și coroana arzătorului sunt așezate neuniform	• Capacul și coroana arzătorului trebuie să fie așezate în pozițiile corecte.
Flacăra se stinge imediat după aprindere	• Termocuplul nu se încălzește suficient	• După aprinderea flăcării, țineți apăsat butonul de comandă a gazului timp de aproximativ 5 secunde.
Flacără nu este constantă	• Coroana arzătorului este blo-cată cu resturi de alimente	• Verificați dacă injectorul principal nu este blocat și coroana arzătorului nu este obstrucțio-nată de resturi alimentare.

Dacă apare o defectiune, încercați mai întâi să găsiți singuri o soluție a problemei. Dacă nu puteți găsi singuri o soluție a problemei, contactați distribuitorul dvs. sau centrul de service local.

i Dacă ați utilizat aparatul în mod greșit, sau dacă instalarea nu a fost efectuată de un tehnician autorizat, este posibil ca vizi-

ta tehnicianului de service sau a distribuitorului să nu fie gratuită, chiar și pe durata perioadei de garanție.

Etichete furnizate împreună cu punga de accesorii

Lipiți etichetele adezive conform celor indicate mai jos:

1 Lipiți pe documentul de garanție și trimiteți această parte
2 Lipiți pe documentul de garanție și păstrați această parte
3 Lipiți pe manualul de instrucțiuni

Pentru a vă putea ajuta în mod rapid și correct sunt necesare următoarele date.

Aceste date sunt mentionate pe plăcuța cu datele tehnice.

- Descrierea modelului ......

Date tehnice

• N u m ärul produsului (PNC) ......
• N u m ărul de serie (S.N.) ......

Utilizați numai piese de schimb originale.

Acestea sunt disponibile la centrul de service și la magazinele cu piese de schimb autorizate.

Dimensiunile plitei

Lățime: 594 mm

Lungime: 510 mm

Dimensiunile cavității plitei

Lățime: 560 mm

Lungime: 480 mm

Absorbție de căldură

Arzător rapid: 3,0 kW

Arzător ∅ By-pass în 1/100 mm
Auxiliar 28
Semi-rapid 32
Rapid 42

Arzătoarele de gaz

ARZĂTOR	PUTERE NORMALĂkW kW	PUTERE REDUSĂ	PUTERE NORMALĂ
			GAZ NATURAL G20 (2H) 20 mbari		GPL(Butan/Propan) G30/G31 (3B/P)30/30 mbari
			Duză(inj.)1/100 mm	m3/h	Duză(inj.)1/100 mm	G30 G31g/h g/h
Auxiliar	1.0	0.33	70	0.095	50	73	71
Semi-rapid	2.0	0.45	96	0.190	71	145	143
Rapid	3.0 (gaz natural)2.8 (GPL)	0.75	119	0.286	86	204	200

Arzătoare gaz G20 13 mbari - numai Rusia

ARZĂTOR	PUTERE NORMALĂ	PUTERE REDUSĂ	PUTERE NORMALĂGAZ NATURALG20 (2H) 13 mbari
	kW	kW	Duză (inj.) 1/100 mm	m3/h
Auxiliar	0.9	0.33	80	0.095
Semi-rapid	1.4	0.45	105	0.148
Rapid	1.9	0.75	120	0.201

Protejarea mediului înconjurător

Simbolul e pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și

electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva

din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informații detaliate despre reciclarea acestui produs, vă rugăm să contactați biroul local, serviciul pentru eliminarea deșeurilor sau magazinul de la care l-ați achiziționat.

Materialele de ambalare

Materialele de ambalare sunt prietenoase cu mediul și pot fi reciclate. Componentele din plastic sunt identificate prin marcaje: >PE<,>PS<, etc. Aruncați materialele de ambalare ca și gunoi menajer în instalațiile pentru gunoi comunitare.

Obsah
