Tipul produsului	Plită pe gaz cu cuptor pe gaz
Brand	Zanussi
Model	ZCG55IG
Dimensiuni generale (LxAxÎ)	600 x 600 x 850 mm
Greutate netă	48 kg
Tipul de conectare	Gaz (natural sau lichefiat)
Numărul de arzătoare	4 arzătoare pe gaz
Tipul cuptorului	Pe gaz, static
Volumul cuptorului	55 l
Funcția de grătar	Da, grătar pe gaz
Aprindere electrică	Da, automată
Control gaz	Da, pe toate arzătoarele și în cuptor
Clasa de eficiență energetică	A
Materialul suprafeței de gătit	Oțel emailat
Materialul cuptorului	Email
Curățarea cuptorului	Tradițională (manuală)
Convecție	Nu
Ușa cuptorului	Demontabilă, cu geam dublu
Protecție pentru copii	Nu
Sertar de depozitare	Da, în partea de jos
Culoare	Alb
Producător	Italia

Întrebări frecvente - ZCG55IG ZANUSSI

Cum se comută plita de la gaz natural la gaz lichefiat?

Pentru trecerea la gaz lichefiat, este necesară înlocuirea injectoarelor arzătoarelor și reglarea debitului minim. Apelați la un specialist calificat.

Ce fac dacă aprinderea electrică nu funcționează?

Verificați alimentarea cu energie electrică și curățenia bujiei de aprindere. Dacă problema persistă, poate fi necesară înlocuirea bujiei sau a bobinei.

Cum se curăță corect cuptorul?

Utilizați detergenți moi și evitați abrazivii. Cuptorul poate fi curățat manual după răcire. Nu utilizați aparate de curățat cu abur.

De ce se stinge gazul din cuptor când se eliberează mânerul?

Aceasta poate fi cauzată de o defecțiune a termocuplului. Țineți mânerul apăsat 10-15 secunde după aprindere. Dacă problema persistă, înlocuiți termocuplul.

Care sunt dimensiunile plitei ZCG55IG?

Lățime 60 cm, adâncime 60 cm, înălțime 85 cm. Asigurați-vă că nișa corespunde acestor dimensiuni.

Se poate folosi plita fără conectarea la rețeaua electrică?

Aprinderea arzătoarelor se face electric, deci pentru funcționarea aprinderii electrice este necesară conectarea la rețeaua de 220 V.

Cum se înlocuiesc injectoarele pentru alt tip de gaz?

Injectoarele se află sub capacele arzătoarelor. Deșurubați-le pe cele vechi și montați-le pe cele noi, corespunzătoare tipului de gaz. Se recomandă efectuarea înlocuirii de către un meșter certificat.

De ce fumegă arzătoarele?

Cauze posibile: reglarea incorectă a aerului, murdărirea arzătoarelor sau neconcordanța tipului de gaz. Curățați arzătoarele și reglați clapeta de aer.

Cum se pornește grătarul pe gaz?

Rotiți mânerul cuptorului în poziția „Grătar” și apăsați pentru aprindere. Ușa trebuie să fie întredeschisă. Supravegheați procesul pentru a evita supraîncălzirea.

Unde se găsesc piese de schimb pentru plită?

Contactați centrele de service autorizate Zanussi sau comandați prin magazinele online de piese. Menționați modelul ZCG55IG.

MANUAL DE UTILIZARE ZCG55IG ZANUSSI

RO Informații pentru 2 utilizator

Informații privind siguranța ____ 2
Descrierea produsului 6
Înainte de prima utilizare ____ 7
Plită - Utilizarea zilnică 7
Plită - Recomandări ajutătoare 8
Plită - Îngrijirea și curățarea ____ 8
Cuptor- Utilizarea zilnică ____ 8

Utilizarea accesoriiilor 10
Cuptor - Recomandări ajutătoare ____ 10
Cuptor - Îngrijirea și curățarea ____ 14
Ce trebuie făcut dacă... 16
Instalarea 17
Protejarea mediului înconjurător ____ 21

Ne rezervăm dreptul asupra efectuării de modificări

Informații privind siguranța

Înainte de instalare și utilizare, citiți cu atenție acest manual:

• Pentru siguranța personală și a bunurilor dumneavoastră
• Pentru protectia mediului
• Pentru utilizarea corectă a aparatului.
  Păstrați întotdeauna aceste instrucțiuni împreună cu aparatul, chiar și în cazul în care îl mutați sau îl vindeti.
  Producătorul nu este responsabil dacă insta-larea sau utilizarea incorectă a aparatului provoacă daune.

Siguranța copiilor și a persoanelor vulnerabile

• Nu permiteți utilizarea aparatului de către copii și persoane cu capacități fizice, senzoriale și mentale reduse, sau lipsite de experiență și cunoștințe. Aceste persoane trebuie să fie supravegheate sau instruite în legătură cu folosirea aparatului de către o persoană răspunzătoare pentru siguranța lor.
• Nu lăsați ambalajele la îndemâna copiilor. Există pericolul sufocării sau vătămării fizice a acestora.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când ușa acestuia este deschisă sau aparatul este în funcțiune. Există pericolul vătămării sau producerii unor alte afecțiuni iremediabile.
• Dacă aparatul dispune de o funcție Blocare pentru copii sau Blocare butoane, folosițiile. Acestea previn pornirea accidentală a aparatului de către copii sau animale.

Aspecte generale privind siguranța

• Nu modificați specificațiile acestui aparat. Există riscul vătămării persoanelor și deteriorării aparatului.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Opriti aparatul după fiecare utilizare.

Instalarea

• Condițiile de reglare pentru acest aparat sunt precizate pe etichetă (sau pe plăcuța cu date tehnice).
• Aparatul poate fi instalat și branşat numai de către un tehnician calificat. Contactați un centru de service autorizat. Acest lucru previne riscul unei deteriorări structurale sau a vătămării corporale.
• Asigurați-vă că aparatul nu a fost deteriorat din cauza transportului. Nu conectați un aparat deteriorat. Dacă este necesar, contactați furnizorul.
• Înainte de prima utilizare, scoateți toate ambalajele, etichetele și protecțiile din aparat. Nu scoateți plăcuța cu datele tehnice. Aceasta poate anula garanția.
• Respectați în întregime legile, ordonanțele, directivele, normele și standardele în vigoare în țara de utilizare (reglementările privind siguranța, reciclarea, utilizarea curentului electric sau a gazului, etc.).

• Procedați cu atenție când mutați aparatul. Aparatul este greu. Folosiți întotdeauna mănuși de protecție. Nu trageți aparatul de mâner.

• Asigurați-vă că aparatul este deconectat de la sursa de alimentare electrică în timpul instalării (dacă este cazul).

• Păstrați distanțele minime față de celelalte aparate și unități.
• Nu asezati aparatul pe un suport.

Conexiunea electrică

• Aparatul poate fi instalat și branşat numai de câtre un electrician calificat. Contactați un centru de service autorizat. Această măsură este necesară pentru prevenirea deteriorărilor structurale sau vătămărilor corporale.
• Aparatul trebuie împământat.
• Verificați dacă parametrii electrici marcați pe plăcuța cu datele tehnice corespund sursei de tensiune pe care o aveți.
• Informații referitoare la tensiune se găsesc pe plăcuța cu datele tehnice.
• Trebuie să dispuneți de dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecție împământare.
• Când conectați aparate electrice la priză, nu permiteți apropierea sau contactul dintre cabluri și ușa aparatului.
• Nu folosiți prize multiple, alti conectori sau prelungitoare. Există pericolul producerii unui incendiu.
• Asigurați-vă că nu striviți sau deteriorați stecărul (dacă este disponibil) sau cablul de alimentare electrică din spatele aparatului.
• Verificați dacă după instalare este accesibilă conexiunea la priză.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întot-deauna de ștecăr (dacă este disponibil).
• Nu înlocuiti sau schimbați cablul de alimentare. Contactați centrul de service.

Racordul la gaz

- Aparatul poate fi instalat și branşat numai de către un instalator de gaz autorizat. Contactați un centru de service autorizat.

Acest lucru previne riscul unei deteriorări structurale sau a vătămării corporale.

• Asigurați-vă că ventilația din jurul aparatului este adecvată. Ventilația deficitară poate conduce la lipsa oxigenului.
• Înainte de instalare asigurați-vă că aparatul corespunde condițiilor locale de alimentare cu gaz (tipul și presiunea gazului).
• Informațiile despre alimentare cu gaz se găsesc pe plăcuța de date tehnice.
• Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de combustie-a gazelor arse. Trebuie să fie instalat și racordat în conformitate cu reglementările curente privind instalarea. O atenție deosebită trebuie acordată cerințelor relevante privind ventilația.
• Utilizarea unei plite cu gaz generează căldură și umiditate în încăperea în care este instalată. Asigurați-vă că ventilarea este corespunzătoare în bucătărie: țineți deschise orificiile de ventilație naturală sau instalați un dispozitiv mecanic de ventilare (hotă cu extractie mecanică).
• Dacă utilizați intensiv aparatul o perioadă mai lungă de timp, este necesară ventilație suplimentară (de exemplu, deschiderea unei ferestre sau creșterea nivelului ventilației mecanice, unde este cazul).

Utilizare

• Utilizați aparatul numai pentru prepararea alimentelor acasă. Nu utilizați aparatul în scopuri comerciale sau industriale. Astfel veți preveni producerea de vătămări corporale asupra persoanelor și deteriorarea bunurilor.
• Supravegheati întotdeauna aparatul pe durata funcționării.
• Păstrați întotdeauna distanță față de aparat când deschideți ușa în timpul funcționării acestuia. Este posibilă emisia unor aburi fierbinți. Există pericol de arsuri.

• Nu folositi aparatul dacă intră în contact cu apa. Nu folositi aparatul daca aveți mâinile ude.

• Nu utilizați aparatul ca suprafață de lucru sau de depozitare.

• În timpul utilizării, interiorul aparatului devine foarte fierbinte. Există pericol de arsuri. Nu puneți obiecte metalice, de exemplu, ta-câmuri sau capace de oale pe suprafață, deoarece pot deveni fierbinți.
• Interiorul aparatului devine foarte fierbinte în timpul utilizării. Există pericol de arsuri. Folosiți mănuși la introducerea sau scoate-rea accesoriiilor sau a vaselor.
• Aparatul părțile accesibile devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire. Țineți copii la distanță, dacă aceștia nu sunt supravegheati permanent.
• Deschideți ușa cu atenție. Utilizarea unor ingrediente cu continut de alcool poate determina prezența aburilor de alcool în aer. Există pericol de incendiu.
• Evitați prezența scânteilor sau flăcărilor deschise în apropierea aparatului, atunci când deschideți ușa.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile și/sau obiectele fuzibile (din plastic sau aluminiu) nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia. Există pericol de explozie sau incendiu.
• După fiecare utilizare, opriți zonele de gătit.
• Zonele de gătit nu trebuie utilizate fără veselă sau cu veselă goală
• Aveți grijă să nu se evapore tot lichidul din vase. Aceasta poate cauza deteriorarea vaselor și a suprafetei plitei.
• D a c à obiectele sau vasele cad pe suprafața plitei, aceasta se poate deteriora.
• Nu puneti vasele aproape de panoul de comandă, deoarece căldura poate deteriora aparatul.
• Aveți grijă când extragetii sau instalați accesoriile cuptorului pentru a preveni deteriorarea smaltului aparatului.

• Vasele de gătit din fontă, aluminiu sau cu baze deteriorate pot zgâria suprafața plitei, dacă sunt deplasate pe aceasta.

• Decolorarea emailului nu are niciun efect asupra funcționării aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
• nu puneți obiecte direct pe partea inferioară a aparatului și nu-l acoperiți cu folie din aluminiu;
• nu puneți apă fierbinte direct în aparat;
• nu tineți vase umede și alimente în interior după încheierea gătirii.
• Nu aplicați presiune asupra ușii deschise.
• Nu puneti materiale inflamabile în compartimentul de sub cuptor. Păstrați în acesta doar accesorii rezistente la căldură (dacă sunt disponibile).
• Nu acoperiți ieșirile de abur ale cuptorului. Acestea se află în spatele suprafeței superioare (dacă sunt disponibile).
• Nu puneți pe plită niciun obiect care se poate topi.
• Utilizați doar vase stabile cu forma și dia-metrul corecte pentru a preveni răsturnarea sau vărsarea accidentală. Există pericol de arsuri.

Capac

- Capacul protejează aparatul împotriva prafului când este închis și colectează stropii de grăsime când este deschis. Nu-I utilizati în alte scopuri.

- Păstrați permanent curățenia capacului.

- Îndepărtați întotdeauna scurgerile de pe suprafața capacului înainte să-l deschideți.

- Nu închideți capacul până când plita și cuptorul nu se răcesc complet.

Când sunt fierbinti, capacele din sticlă se pot sparge. Anterior închiderii capacului opriti toate arzătoarele.

Îngrijirea și curățarea

• Înainte de a efectua operațiile de întreține-re, verificați dacă aparatul s-a răcit. Există pericol de arsuri. Există riscul de spargere a panourilor de sticlă.

• Păstrați aparatul curat în permanență. Depunerile de grăsimi și de resturi alimentare pot cauza incendii.

• C u r ățarea cu regularitate previne deteriorarea materialului suprafeței.

• Pentru siguranța personală și a bunurilor dumneavoastră, curățați aparatul doar cu apă și săpun. Nu utilizați produse inflamabile sau corozive.
• Nu curățați aparatul cu dispozitive de curățat cu jet de abur sau cu presiune mare, agenti de curățare abrazivi, substanțe pentru înlăturarea petelor și obiecte ascuți- te.
• În cazul în care utilizați un spray pentru curățat cuptoare, respectați instrucțiunile producătorului. Nu pulverizați nici o substanță pe elementele de încălzire și pe senzorul termostatului (dacă există).
• Nu curățați ușa din sticlă cu agenti de curățare abrazivi sau raclete metalice. Suprafața termorezistentă a sticlei interioare se poate fisura și sparge.
• Când panourile vitrate ale uşii sunt deteriorate devin slabe și se pot sparge. Acestea trebuie înlocuite. Contactați centrul de service.
• Procedați cu atenție la demontarea ușii de pe aparat. Ușa este grea.
• Becurile cu filament din acest aparat sunt becuri speciale folosite numai pentru aparatele electrocasnice. Acestea nu trebuie și

nu pot fi folosite pentru iluminarea parțială sau completă a unei încăperi din locuință.
- Dacă este necesar să înlocuiti unui bec, folosiți un altul de aceeași putere și aceeasi specificatie ,destinat numai pentru utilizarea în aparatele electrocasnice.
- Anterior înlocuirii becului din lampa cuptorului deconectați aparatul de la sursa de alimentare electrică. Există pericol de electrocutare. Lăsați aparatul să se răcească. Există pericol de arsuri.

Centrul de service

• Reparațiile sau operațiunile de service aferente aparatului pot fi desfășurate exclusiv de către tehnicieni autorizați. Contactați un centru de service autorizat.
• Utilizați numai piese de schimb originale.

Casarea aparatului

- Pentru prevenirea vătămărilor corporale sau deteriorării bunurilor:

• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul electric și îndepărtați-I.
• Aruncați dispozitivul de blocare a ușii. Astfel se previne blocarea copiilor sau a animalelor mici în interiorul aparatului. Există riscul de sufocare.

Scurtă prezentare generală

Structura plitei de gătit

Accesorii

• Raftul cuptorului
  Pentru vase de gătit, forme de prăjituri, fripturi.
  • Tavă de copt plată
  Pentru prăjituri și fursecuri.
• Compartiment de păstrare
  Sub cuptor se află compartimentul de depozitare.

1 Panou de comandă
2 Plită
3 Butoane pentru plită
4 Buton generator de scântei-aprindere piezoelectrica
5 Buton pentru becul cuptorului
6 Buton pentru funcțiile cuptorului
7 Becul cuptorului
8 Plăcuță cu date tehnice
9 Niveluri raft

1 Arzător semi-rapid
2 Arzător semi-rapid
3 Arzător auxiliar
4 Arzător rapid

Pentru a utiliza compartimentul, ridicati uşa frontală situată în partea inferioară, apoi trageți-o în jos.

Avertizare Compartimentul de depozitare poate deveni fierbinte în timpul funcționării aparatului.

Înainte de prima utilizare

Avertizare Consultați capitolul „Informații privind siguranța”.
Atenție Pentru a deschide ușa cuptorului, țineți întotdeauna mânerul de mijloc.

Prima curățare

• S co a t e ti toate piesele din aparat.
• Curățați aparatul înainte de a-l folosi prima dată.

Atenție Nu utilizați agenți de curățare abrazivi! Aceștia pot deteriora suprafața. Consultați capitolul "Întreținerea și curățarea".

Plită - Utilizarea zilnică

Avertizare Consultați capitolul „Informații privind siguranța”.

Aprinderea arzătorului

Avertizare Procedați cu atenție când utilizați flacără deschisă în bucătărie. Producătorii nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.
i Aprindeți întotdeauna arzătorul anterior punerii vaselor pe acesta.

Pentru a aprinde arzătorul:

1. Tineți apăsat butonul generator de scân- tei ✿.
2. Rotiți butonul de comandă la stânga în poziția maximă ♠.
3. Eliberați butonul generatorului de scântei.
4. După ce flacăra este constantă, o puteți ajusta.

În cazul în care, după câteva încercări arzătorul nu se aprinde, verificați poziția corectă a coroanei și capacului arzătorului.

Preîncălzirea

Setați cuptorul pe ♘ și utilizați-l la gol, timp de 45 de minute, pentru a arde toate reziduurile de pe suprafețele interioare. Este posibil ca accesoriiile să se încălzească mai tare decât în cazul utilizării normale. Cu această ocazie, cuptorul poate degaja un miros neplăcut. Acest lucru este normal. Asigurați-vă că încăperea este bine aerisită.

1 Capac arzător
2 Coroană arzător
3 Bujie de aprindere

Avertizare Dacă arzătorul nu se aprinde nici după 10 secunde, eliberați butonul de control, rotiți-l pe poziția "oprit" și încercați să aprindeți din nou arzătorul după minim 1 minut.

Important Puteți aprinde arzătorul fără dispozitivul electric (de exemplu în cazul în care nu există curent electric în bucătărie). Pentru a face acest lucru, puneți o flacără lângă arzător, apăsați butonul de control respectiv și rotiți-l în sens antiorar la poziția maximă de eliberare a gazului.

Dacă arzătorul se stinge din întâmplare, rotiți butonul de control pe poziția "off" (oprit) și încercați să aprindeți arzătorul din nou după cel puțin 1 minut.

i Generatorul de scântei poate porni automat în momentul în care porniți sursa de curent, după instalare sau după o pană de curent. Acest lucru este normal.

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul pe simbolul.

Plită - Recomandări ajutătoare

Economia de energie

• Pe cât posibil, acoperiți întotdeauna vasele cu capace.
• Când lichidul începe să fiarbă, reduceți intensitatea flăcării astfel încât lichidul să fiarbă liniștit.

Folosiți oale și cratițe cu dimensiunea fundului corespunzătoare arzătorului.

Plită - Îngrijirea și curățarea

Avertizare Consultați capitolul „Informații privind siguranța”.

Avertizare Înainte de curățare, opriți aparatul și lăsați-l să se răcească.

Avertizare Din motive de siguranță, nu curățați aparatul cu un sistem de curățat buri sau cu presiune mare.

Avertizare Nu utilizati substanțe de curățare abrazive, bureți din sărmă sau stanțe acide, deoarece pot deteriora ratul.

- Pentru a curăța piesele emailate, capacul și coroana arzătorului, spălați-le cu apă caldă și săpun.

Cuptor- Utilizarea zilnică

Avertizare Consultați capitolul „Informații privind siguranța”.

Avertizare Micşorați întotdeauna flacăra sau stingeți-o înainte de a lua vasele de urzător.

Arzător

Diametre vase de gătit

Rapid 160 mm - 280 mm

Semi-rapid 140 mm - 240 mm

Auxiliar 120 mm - 180 mm

Folosiți vase de gătit cu partea inferioară cât mai groasă și plată.

• Spălați piesele din oțel inoxidabil cu apă, iar apoi uscați-le cu o lavetă moale.
• Suporturile pentru vase nu sunt adecvate pentru spălarea în mașina de spălat vase; acestea trebuie spălate manual.
• Asigurați-vă că așezați corect suporturile pentru vase după ce le-ați curățat.
• Pentru o funcționare corectă a arzătoare- lor, asigurați-vă că brațele suporturilor pen- tru vase se află în centrul arzătorului.
• Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

După curățare, uscați aparatul cu o cârpă moale.

Funcțiile cuptorului

Cuptorul are următoarele funcții:

Funcția cuptorului		Aplicație
	Pozitția oprit	Pentru a opri aparatul.
	Alimentare ma-ximă cu gaz	Pentru a regla temperatura cuptorului: valoarea cea mai mare.
	Pizza Pentru a face pizza.
	Alimentare mi-nimă cu gaz	Pentru a regla temperatura cuptorului: valoarea cea mai mică.
	Becul cuptorului	Pentru a ilumina interiorul cuptorului fără nicio funcție de gătit.Pentru a folosi această funcție apăsați pe butonul pentru becul cuptorului.

Gătitul în cuptorul cu gaz

Aprinderea arzătorului cu gaz al cuptorului:

1. Deschideti uşa cuptorului.
2. Tineți apăsat butonul generator de scân- tei ( ☆ ).

3. Rotiți butonul de comandă al cuptorului la stânga, în poziția maximă ♘. Eliberați butonul generator de scântei, dar menți-neți butonul de comandă a cuptorului cu gaz în această poziție timp de aproximativ 10 secunde. Nu eliberați butonul până la apariția flăcării.

4. Rotiți butonul la setarea necesară.

Dacă arzătorul nu se aprinde sau dacă se stinge accidental:

1. Eliberați butonul de comandă a cuptorului cu gaz și rotiți-l pe poziția Oprit Ⅰ.
2. Deschideți ușa cuptorului.
3. După un minut, încercați să reaprindeți arzătorul.

Aprinderea manuală:

Dacă nu există temporar alimentare electrică.

1. Deschideți ușa cuptorului.
2. Tineți flacăra lângă orificiul din partea inferioară a cavității cuptorului.

1. În același timp, rotiți butonul de comandă al cuptorului la stânga, la temperatură maximă.
2. Când flacăra se aprinde, mențineți butonul în această poziție timp de aproximativ 10 secunde.
3. Rotiți butonul pentru gaz la setarea necesară.

Verificați flacăra prin orificiile din partea inferioară a cavității cuptorului.

Dispozitivul de siguranță al cuptorului:

Cuptorul este dotat cu un termocuplu. Acesta opreşte fluxul de gaz dacă flacăra se stinge.

Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe pozi- ția oprit.

Avertizare Consultați capitolul „Informații privind siguranța”.

Montarea tăvii de coacere

Puneți tava în centrul cuptorului, între peretele frontal și cel posterior. Astfel căldura va putea circula în fața și în spatele tăvii. Tava trebuie poziționată ca în imagine, cu partea înclinată în spate.

Avertizare Nu împingeți tava până la peretele posterior al cuptorului. În caz iar circulația căldurii în jurul tăvii va fi ledicată. Este posibil ca alimentele să se să, în special în partea din spate a torului.

Cuptor - Recomandări ajutătoare

Atenție Pentru prăjituri foarte umede folosiți o tavă de copt adâncă. Sucul telor poate păta ireversibil smaltul.

• Aparatul are patru niveluri pentru rafturi. Numărați nivelurile rafturilor din partea de jos a podelei aparatului.
• Umezeala poate produce condens în aparat sau pe sticla ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschi-de ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Ştergeți umezeala după fiecare utilizare a aparatului.

- Nu puneti obiecte direct pe podeaua aparatului și nu acoperiți componentele cu folie din aluminiu atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și deteriorarea stratului de email.

Coacerea prăjiturilor

• Preîncălziți cuptorul timp de circa 10 minute înainte de coacere.
• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.

Gătirea cărnii și a peștelui

- Nu gătiți carne cu greutatea sub 1 kg. Găti-rea unor bucăți prea mici face carnea prea uscată.

• Utilizați o tavă de scurgere pentru alimentele foarte grase pentru a evita petele pe cuptor care pot fi permanente.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recommandă adăugarea de puțină apă în tava de scurgere. Pentru a preveni condensarea

fumului, adăugați apă de fiecare dată după ce se evaporă.

Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiti cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

Tabel de gătit

Aliment	Greutate (g)	Tip tavă	Nivel raft	Durata de pre-încălzire (minute)	Tempe-ratura de gătire (°C)	Lungi-mea flăcării1)	Durata de găti-re/coa-cere (mi-nute)
Patiserie 250 alumini-zată			3 15 150 3-4 20-30
Patiserie	250	emailată	3	15	150	3-4	20-25
Prăjitură plată	1000 alumini-zată		3 10 175 5 30-40
Prăjitură plată	1000	emailată	3	10	175	5	30-35
Plăcintă dospită cu mere	2000 alumini-zată/emailată		3 10 200 6 40-50
Plăcintă cu mere	1200 + 1200	2 forme rotunde din alu-miniu (diametru: 20 cm)	3 10 200 6 60-70
Prăjituri mici	500 alumini-zată		3 10 175 5 30-40
Prăjituri mici	500	emailată	3	10	175	5	25-35
Pandiș-pan fără grăsimi	350 1 formă rotundă (diametru: 26 cm)		3 10 175 5 30-35
Tort de clătite	1500 alumini-zată, emailată		3 - 175	5			50-602)
Pui, în-treg	1400 grătarul cuptoru-lui 3)		33)	- 265	7 50-60
Aluat de prăjitură	800 alumini-zată		3 20 265	7 10-15
Aluat de prăjitură	800	emailată	3	20	265	7	10-15
Prăjitură cu drojdie umplută	1200 alumini-zată		3 15 200	6 40-50
Prăjitură cu drojdie umplută	1200	emailată	3	15	200	6	35-45
Pizza 1000	alumini-zată, emailată		2 10 265	7 25-35
Prăjitură cu brânză	2600 alumini-zată, emailată		3 - 175	5 90-100
Aluat tartă cu mere	1900 alumini-zată, emailată		3 15 230-250	6-7	50-60
Prăjitură pentru Crăciun	2400 alumini-zată, emailată		3 15 175	5			60-704)
Quiche Lorraine	1000 1 formă rotundă din alu-miniu (diame-tru: 26 cm)		2 15 230	6-7	40-50
Quiche Lorraine	1000 1 formă rotundă emailată (diame-tru: 26 cm)		2 15 230 6-7 30-40
Pâine țărăne-ască	750+750 2 tăvi alumini-zate (lun-gime: 20 cm)		3 15 200 6 50-60
Pandiș-pan ro-mânesc	600+600 2 tăvi alumini-zate (lun-gime: 25 cm)		3 10 175 5 40-50
Ruladă 500 alumini-		zată, emailată	3 10 175 5 20-30
Bezele 400 alumini-		zată, emailată	3 - 165 4 45-55
Choux à la crème	500 alumini-zată		3 10 200 6 30-40
Choux à la crème	500	emailată	3	10	200	6	25-35
Prăjitură sfărâmi-cioasă	1500 alumini-zată		3 15 230 6-7 35-45
Prăjitură sfărâmi-cioasă	1500	emailată	3	15	230	6-7	30-40
Pandiș-pan	600 alumini-zată		3 10 175 5 30-40
Pandiș-pan	600	emailată	3	10	175	5	30-35
Prăjitură cu unt	600 alumini-zată		3 15 190 5-6 30-40
Aliment	Greutate (g)	Tip tavă	Nivel raft	Durata de pre-încălzire (minute)	Temperatura de gătire (°C)	Lungi-mea flăcării1)	Durata de găti-re/coa-cere (mi-nute)
Prăjitură cu unt	600	emailată	3	15	190	5-6	30-35

1) Setare aproximativă a debitului de gaz (1 - debit minim, 8 - debit maxim).
2) După oprirea aparatului, lăsați prăjitura în cuptor încă 7 minute.
3) Puneti o tavă de copt pe nivelul 2 al cuptorului, sub raft.
4) După oprirea aparatului, lăsați prăjitura în cuptor încă 10 minute.

Pentru rezultate optime când pregătiți pizza rotiți butonul pentru funcțiile cuptorului în poziția pentru pizza.

Informații despre acrilamide

Important Conform celor mai noi informații științifice, dacă vă gătiți mâncarea cu crustă

Cuptor - Îngrijirea și curățarea

arsă (mai ales cea care conține amidon), acrilamidele pot fi un factor de risc al sănătății. De aceea, vă recomandăm să gătiți la cele mai mici temperaturi și să nu vă rumeniți prea mult mâncarea.

Avertizare Consultați capitolul „Informații privind siguranța”.

• Curățați partea din față a aparatului cu o cârpă moale, înmuiată în apă caldă și un agent de curățare.
• Pentru a curăța suprafețele metalice, folo- siti un agent de curățare obișnuit
• Curățați interiorul cuptorului după fiecare utilizare. În acest mod puteți îndepărța mai ușor murdăria, care nu se va arde.
• Îndepărtați murdăria rezistentă cu produse speciale de curățat cuptorul.
• Curățați toate accesoriiile cuptorului (cu o cârpă moale, cu apă caldă și un agent de curățare) după fiecare utilizare, apoi lăsațiile să se usuce.
• D a căiavdesorii neaderente, nu le curățati cu agenti agresivi, obiecte ascuțite sau prin spălare în mașina de spălat vase. În acest mod se poate distruge stratul antiaderent!

Curățarea ușii cuptorului

Uşa cuptorului are două panouri vitrate montate unul peste celălalt. Pentru a ușura curățarea cuptorului, ușa poate fi scoasă.

Avertizare Uşa cuptorului se poate închide dacă încercați să scoateți panoul vitrat interior când ușa este încă asamblată.

Avertizare Verificați dacă panourile de sticlă sunt reci, înainte de a curăța ușa. Există riscul de spargere a sticlei.

Avertizare Când panourile vitrate ale uşii sunt deteriorate sau au zgârieturi, sticla devine slabă și se poate sparge. Pentru a preveni acest lucru, trebuie să le înlocuiti. Pentru instrucțiuni suplimentare, contactați centrul de service local.

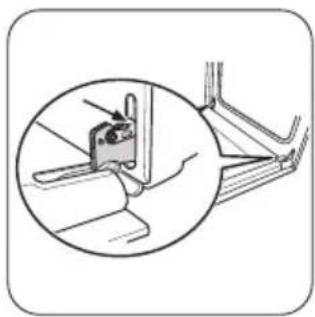

Scoaterea uşii cuptorului și a panoului din sticlă

① Deschideți complet ușa și apucați de cele două balamale ale ușii.

② Ridicati și rotiți pârghiile de pe cele două balamale.

③ Închideți ușa cup- torului până la prima poziție de deschide- re (jumătate). Trage- ți apoi ușa înainte și scoateți-o din loca- şul său.

④ Puneți ușa pe o suprafață stabilă, protejată de o lavetă moale.

Cu o şurubelniţă scoateți cele 2 şuru-buri din partea de jos a uşii.

Important Nu pier- deti şuruburile.

6 Ridicați ușa interioară.
⑦ Curățați interiorul ușii.

Curățați panoul din sticlă cu apă caldă și săpun. Uscați cu grijă.

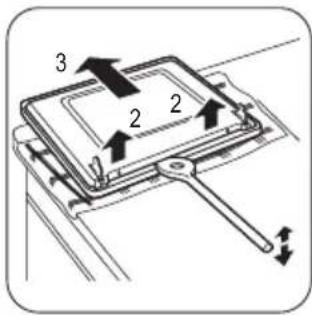

5 Pentru deschiderea uşii interioare utilizati o spatulă din lemn, plastic sau material similar.

Țineți ușa exterioară și împingeți ușa interioară în sus.

Avertizare Curățați panoul din sticlă doar cu apă caldă și săpun. Agenții de curățare abrazivi, substanțele pentru înlăturarea petelor și obiectele ascuțite (de exemplu cuțite sau raclete) pot deteriora sticla.

Introducerea uşii cuptorului și a panoului din sticlă

După finalizarea procesului de curățare, introducți ușa cuptorului. Pentru a face acest lucru, efectuați etapele în sens invers.

Bec cuptor

Avertizare Atenție! Există pericol de electrocutare!

Înainte de a schimba becul cuptorului:

• Dezactivați cuptorul.
• Decuplați siguranțele din tablou sau opriți întrerupătorul.

i Puneti o cârpă pe fundul cuptorului pentru protejarea becului cuptorului și a capacului de sticlă.

1. Rotiți capacul de sticlă la stânga și scoateți-l.

2. Curățați capacul din sticlă.

3. Înlocuiți becul cuptorului cu altul cores-punzător, rezistent la o temperatură de 300 °C.

Utilizați același tip de bec de cuptor.

1. Instalați capacul din sticlă.

Ce trebuie făcut dacă...

Problemă	Cauză posibilă	Soluție
Nu se produce scânteie la aprinderea gazului.	Nu există alimentare cu energie electrică.	Asigurați-vă că unitatea este conectată la sursa de energie electrică și este pornită.
Nu se produce scânteie la aprinderea gazului.	Nu există alimentare cu energie electrică.	Examinați siguranța instalației electrice a locuinței.
Nu se produce scânteie la aprinderea gazului.	Capacul și coroana arzătorului nu sunt aliniate.	Capacul și coroana arzătorului trebuie să fie așezate în pozițiile corecte.
Flacăra arde inegal pe cir-cumferința arzătorului.	Coroana arzătorului este blo-cată de resturi alimentare.	Verificați dacă injectorul principal nu este blocat și coroana arzătorului nu este ob-strucționată de resturi alimentare.
Aparatul nu funcționează.	Siguranța din tabloul de siguranțe este decuplată.	Verificați siguranța. Dacă siguranța declanșează mai mult decât o dată, adresați-vă unui electrician calificat.
Cuptorul nu se încălzește.	Cuptorul nu este activat.	Activați cuptorul.
Cuptorul nu se încălzește.	Nu au fost efectuate setările necesare.	Verificați setările.
Becul cuptorului nu funcțio-nează.	Becul cuptorului este defect.	Înlocuți becul cuptorului.
Aburul și condensul se depun pe alimente și în interiorul cuptorului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor mai mult de 15-20 minute după terminarea găti-tului.

Dacă nu puteți găsi singur o soluție proble- mei, contactați dealerul sau centrul de servi- ce.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Aceasta

Vă recomandăm să notați datele aici:

este amplasată pe cadrul frontal din interiorul cuptorului.

Model (MOD.) ......

PNC (codul numeric al produsului) ....

Numărul de serie (S-N.)

Instalarea

Avertizare Consultați capitolul

„Informații privind siguranța”.

Amplasarea aparatului

Distanțe minime

Dimensiuni	mm
A 690
B 150
C	20
D 540

Date tehnice

Dimensiuni
Înălțime	850 mm
Lățime 500 mm
Adâncime 535 mm
Putere electrică tota- la	15,6 W
Tensiune 230 V
Frecvență 50 Hz
Categorie gaz II2H3B/P
Alimentare cu gaz G20 (2H) 13 mbar

Diametre by-pass

Arzător ∅ by-pass în 1/100 mm.
Auxiliar	29
Semi-rapid	32
Rapid	42
Cuptor	44

Arzătoare gaz

Arzător Putere normalăkW	Putere re-dusăkW	Tip de gaz	Pre-siunembar	Diametru injectormm	Consumg/h
Arzător au-xiliar	1,00	0,40	Gaz natural G20	13	0,82

Arzător Putere normalăkW kW	Putere re-dusămbar mm g/h	Tip de gaz Pre-siune	Diametru injector	Consum
1,00 0,35 Gaz natural		20 0,70 -G20
	1,00	0,35	Butan G30	30
	0,85	0,31	Propan G31	30
Arzător se-mi-rapid	2,00 0,50	Gaz natural	13 1,11 -G20	13 1,11 -
2,00 0,43 Gaz natural		20 0,96G20
	2,00	0,43	Butan G30	30
	1,70	0,38	Propan G31	30
Arzător ra-pid	2,60 0,78	Gaz natural	13 1,24 -G20	13 1,24 -
2,60 0,72 Gaz natural		20 1,13G20
	2,50	0,72	Butan G30	30
	2,20	0,63	Propan G31	30
Cuptor	2,70 0,90	Gaz natural	13 1,30 -G20	13 1,30 -
2,70 0,90 Gaz natural		20 1,20 -G20
	2,70	0,90	Butan G30	30
	2,35	0,78	Propan G31	30

Racordul la gaz

Alegeti racorduri rigide sau folositi o teavă flexibilă din oțel oțel inoxidabil conformă cu reglementările în vigoare. Dacă folositi tevi metalice flexibile, procedați cu atenție pentru ca acestea să nu intre în contact cu părțile mobile și să nu fie strivite.

Racordarea cu tevi flexibile nemetalice

Dacă este posibilă verificarea racordului pe întreaga sa suprafață, puteți utiliza o țeavă flexibilă. Țeava flexibilă trebuie strânsă ferm cu coliere.

Instalarea: utilizati suportul pentru teavă.

Montați întotdeauna garnitura. Apoi continuați racordarea la gaz. Țeava flexibilă este gata de montare dacă:

• nu poate ajunge la o temperatură mai mare decât cea a camerei (30 °C);
  – nu este mai lungă de 1500 mm;
• nu este strangulată în niciun loc;
• nu este supusă la tracțiune sau torsiune;
• nu intră în contact cu margini sau colțuri ascuțite;
• poate fi examinată cu ușurință pentru a-i verifica starea.

Controlul de întreținere al tevilor flexibile constă în verificarea următoarelor aspecte:

• să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea lor;
• materialul să nu fie întărit și să prezinte elasticitatea sa corectă;
  – colierele de strângere să nu fie ruginite;
• s ă nu fi trecut termenul de expirare.

Dacă observați defecte, nu reparați țeava, ci înlocuiti-o.

Important După ce instalarea s-a terminat, verificați etanșeitatea corectă a fiecărui racord de țeavă. În acest sens folosiți o soluție de apă și săpun, nu flacără deschisă!

Racordul de alimentare cu gaz se află în par-tea din spate a panoului de comandă.

Avertizare Înainte de a conecta racordul de gaz, scoateți ștecherul din priză sau decuplați siguranța din tablou. Închideți robinetul principal de alimentare cu gaz.

1 Punct de racordare la gaz (numai un sin-gur punct per aparat)
2 Garnitură
3 Racord ajustabil
4 Suport pentru teavă GPL
5 Suport pentru teavă gaz natural

Aparatul este configurat pentru gaz implicit. Alegeți suportul pentru țeavă corespunzător din listă pentru a schimba setarea. Utilizați întotdeauna garnitura de etanșare.

Adaptarea la diferite tipuri de gaz

Avertizare Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către onal autorizat.

Acest aparat este proiectat pentru utilizare cu gaz natural.

Dacă sunt montate injectoarele cores- punzătoare, aparatul poate fi utilizat și cu gaz lichefiat.

Avertizare Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția "oprit" și decuplați aparatul de la rețeaua electrică. Lăsați aparatul să se răcească complet. Există riscul de vătămare.

Înlocuirea injectoarelor

Când schimbați tipul de gaz este necesară înlocuirea diuzelor(injectoarelor).

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoare- lor.
3. Scoateți injectoarele cu o cheie tubulară de 7 și înlocuți-le cu cele necesare pentru tipul de gaz utilizat.

4. Pentru asamblarea componentelor parcurgeți aceleași etape în sens invers.

5. Înlocuiti eticheta cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz.

Această etichetă se găsește în pachetul livrat împreună cu aparatul.

Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regulator de presiune corespunzător pe teava de alimentare cu gaz.

Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoare- lor:

1. Aprindeți arzătorul.
2. Rotiți butonul pe poziția de minim.
3. Scoateți butonul de control.
4. Reglați poziția şurubului de by-pass cu o şurubelniță subțire. Dacă treceți de la gaz natural de 20 mbari la gaz lichefiat, strân- geti complet şurubul de reglare. Dacă tre- ceți de la gaz lichefiat la gaz natural de 20mbari, desfaceți şurubul de by-pass cu aproximativ 1/4 de tură.

A) Šurub de reglare a minimului

1. Asigurati-vă că flacăra nu se stinge când rotiți brusc butonul de la poziția de maxim la poziția de minim.

Înlocuirea injectoarelor cuptorului

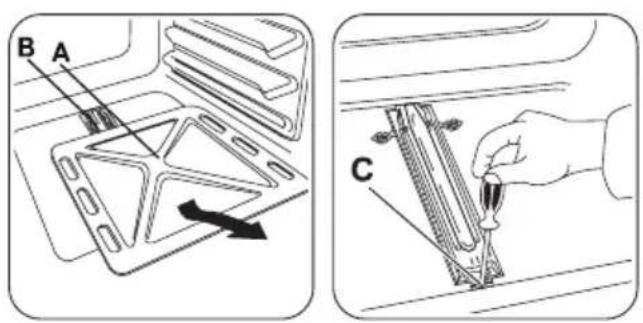

1. Pentru a avea acces la arzătorul (B) înlăturați podeaua interioară a cuptorului (A).

2. Desfaceți şurubul (C) care fixează arzătorul.

3. Scoateți cu atenție arzătorul din suportul injectorului (D).

Deplasați-l încet spre stânga. Asigurați-vă că manșonul arzătorului rămâne pe capătul arzătorului. Nu apăsați cu forță cablul de conectare al conductorului pentru termocuplu (F).

1. Eliberați injectorul pentru arzător (D) cu o cheie tubulară de 7 mm și scoateți-l. Înlocuiti-l cu cel necesar.

2. Asamblati arzătorul în ordine inversă.

3. Înlocuiti eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea corespunzătoare noului tip de gaz.

Reglarea nivelului minim al arzătorului:

1. Deconectați stecărul de la priză.
2. Scoateți butonul pentru funcțiile cuptorului.
3. Ajustați şurubul de reglare by-pass (A) cu ajutorul unei şurubelnite subțiri.

1. Ataşati butonul pentru funcțiile cuptorului.
2. Introduceți stecherul în priză.

Avertizare Štecherul poate fi introdus în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există riscul de vătămare.

1. Aprindeți arzătorul cuptorului cu gaz. Consultați secțiunea "Gătitul în cuptorul cu gaz: Aprinderea arzătorului cu gaz al cuptorului".
2. Rotiți butonul pentru funcțiile cuptorului în poziția maximă și lăsați cuptorul să se încălzească timp de 10 minute.
3. Rotiți butonul pentru funcțiile cuptorului din poziția maximă în poziția minimă.

Verificați flacăra. Dacă flacăra se stinge, re-petați procedurile descrise la punctele 1 - 7. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă.

Producătorul nu își asumă nicio responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

Conectarea la alimentarea electrică

i Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolul „Informații despre siguranță”.

Acest aparat este livrat cu fişă și cablu de conectare electrică.

Protejarea mediului înconjurător

Simbolul pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informații detaliate despre reciclarea acestui produs, vă rugăm să contactați biroul local, serviciul pentru

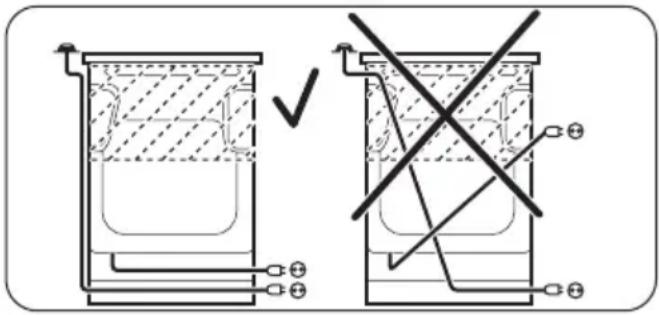

Cablul de alimentare nu trebuie să atingă partea aparatului indicată în imagine.

eliminarea deşeurilor sau magazinul de la care I-ați achiziționat.

Materialele de ambalare

Materialul de ambalaj este ecologic și reciclibil. Componentele de plastic sunt marcate cu abrevierile internaționale, de ex. PE, PS etc. Aruncați materialele de ambalare în recipientele adecvate din instalațiile pentru gunoi comunitare

Avertizare Aparatul trebuie să fie făcut inutilizabil înainte de a fi aruncat, astfel încât să nu mai constituie un pericol.

Pentru a face acest lucru, scoateți ștecherul din priză și tăiați cablul electric al aparatului.
