MANUAL DE UTILIZARE ZCG61001WA ZANUSSI

Informații privind siguranța 2____
Instrucțiuni privind siguranța 4____
Descrierea produsului 7____
Înainte de prima utilizare 8____
Plită - Utilizarea zilnică 8 ____
Plită - Informații și sfaturi 9____
Plită - Îngrijirea și curățarea.10 ____

Cuptor - Utilizarea zilnică .11____
Cuptor - Utilizarea accesorilor.12 ____
Cuptor - Informații și sfaturi.13 ____
Cuptor - Îngrijirea și curățarea_15____
Depanare 17____
Instalarea 18

Ne rezervăm dreptul asupra efectuării de modificări.

⚠️ Informații privind siguranța

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil dacă instalarea și utilizarea incorrectă a aparatului provoacă vătămări și daune. Păstrați întotdeauna instrucțiunile împreună cu aparatul pentru consultare ulterioară.

Siguranța copiilor și a persoanelor vulnerabile

AVERTIZARE!

Pericol de sufocare, vătămare sau invaliditate permanentă.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele fără cunoștințe sau experiență doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun.
• Nu lăsați copiii să se joace cu aparatul.
• Nu lăsați ambalajul produsului la îndemâna copiilor.
• Nu lăsați copiii și animalele să se apropie de aparat atunci când acesta este în funcțiune sau când se răcește. Componentele accesibile sunt fierbiniți.
• Curățarea și întreținerea curentă nu trebuie efectuate de copii nesupravegheați.

Aspecte generale privind siguranța

• Doar o persoană calificată trebuie să instaleze acest aparat și să înlocuiască cablul.
• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Nu încercați niciodată să stingeți focul cu apă. Opriți aparatul și acoperiți flacăra cu un capac sau cu o pătură anti-incendiu.
• Nu depozitați nimic pe suprafetele de gătit.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Ştergeți toate resturile vărsate pe capac înainte de deschidere. Lăsați suprafața plitei să se răcească înainte de a închide capacul.
• Aparatul devine fierbinte în interior pe durata funcționării. Nu atingeți elementele de încălzire din interiorul aparatului. Folosiți întotdeauna mănuși de protecție pentru a scoate sau a pune în interior accesorii sau vase.
• Întrerupeți alimentarea cu electricitate înainte de a efectua operatiile de întretinere.
• Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafata, ceea ce poate conduce la spargerea sticlei.
• În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit de producător, de centrul autorizat de service al acestuia sau de persoane cu o calificare similară pentru a se evita orice pericol.

Acest aparat este destinat următoarelor piețe:

RO

Instalarea

AVERTIZARE!

Doar o persoană calificată trebuie să instaleze acest aparat.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalati sau utilizati.
• Respectați instrucțiunile de instalare furnizate împreună cu aparatul.
• Procedați cu atenție sporită atunci când mutați aparatul deoarece acesta este greu. Purtați întotdeauna mănuși de protectie.
• Nu trageti aparatul de mâner.
• Cabinetul din bucătărie și spațiul disponibil trebuie să fie de dimensiuni adecvate.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Verificați dacă aparatul este instalat având în jurul său structuri de siguranță.
• Componentele aparatului sunt sub tensiune. Încastrați aparatul în mobilier pentru a împiedica atingerea componentelor periculoase.
• Laturile aparatului trebuie să rămână în apropierea altor aparate sau unități cu aceeași înăltime.
• Nu instalati aparatul pe o platformă.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vesela fierbinte de pe aparat nu va cădea atunci când ușa sau fereastra va fi deschisă.

Conexiunea electrică

AVERTIZARE!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.

• Verificați dacă informațiile de natură electrică, specificate pe plăcuța cu datele tehnice, corespund cu cele ale sursei de tensiune. Dacă nu corespund, contactați un electrician.

• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.

• Nu folositi prize multiple și cabluri prelungitoare.
• Nu lăsați cablurile de alimentare electrică să intre în contact cu ușa aparatului, în special atunci când ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți stecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați stecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folositi doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta stecherul la priză.

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de câtre o persoană calificată.
• Înainte de instalare, verificați dacă condițiile din rețeaua locală de distribuție a gazului (tipul și presiunea gazului) și reglajele aparatului sunt compatibile.
• Verificați dacă aerul circulă în jurul aparatului.
• Informațiile despre alimentarea cu gaz se găsesc pe plăcuța cu date tehnice.
• Acest aparat nu este conectat la un dispozitiv care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în conformitate cu reglementările în vigoare privind instalarea. Acordați o deosebită atenție aspectelor referitoare la ventilația adecvată.

Utilizarea

AVERTIZARE!

Pericol de vătămare sau arsuri.

Pericol de electrocutare.

- Utilizați acest aparat doar într-un mediu casnic.

- Nu modificati specificațiile acestui aparat.

- Nu blocați fantele de ventilație.

- Nu lăsați aparatul nesupravegheat în timpul funcționării.

- Dezactivați aparatul după fiecare întrebuințare.

- Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Este posibilă emisia de aer fierbinte.

- Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.

- Nu utilizati aparatul ca suprafață de lucru sau ca loc de depozitare.

AVERTIZARE!

Pericol de incendiu și explozie

- Grăsimile și uleiul, atunci când sunt încălzite, pot elibera vapori inflamabili. Tineți flăcările sau obiectele încălzite departe de grăsimi și uleiuri atunci când gătiți.

- Vaporii pe care îi eliberează uleiul foarte fierbinte pot să se aprindă spontan.

- Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.

- Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra acestuia.

- Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.

- Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.

AVERTIZARE!

Pericol de deteriorare a aparatului.

- Pentru a preveni deteriorarea sau decolorarea emailului:

– nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.

– nu puneți apă direct în aparatul fierbinte.

– nu țineți vase umede și alimente în interior după încheierea gătirii.

– procedați cu atenție la demontarea sau instalarea accesoriiilor.

- Decolorarea emailului nu are niciun efect asupra funcționării aparatului. Nu este un defect în ceea ce privește garanția legală.

- Folosiți o cratiță adâncă pentru prăjiturile siropoase. Sucurile de fructe lasă pete care pot fi permanente.

- Nu tineți vase pe panoul de comandă.

- Aveți grijă să nu se evaporeze tot lichidul din vase.

- Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața poate fi deteriorată.

- Nu activați zonele de gătit dacă pe acestea nu se află vase sau vasele sunt goale.

- Nu puneti folie de aluminiu pe aparat sau direct pe baza aparatului.

- Vasele realizate din fontă, aluminiu sau cu bazele deteriorate pot produce zgârieturi. Ridicați întotdeauna aceste obiecte atunci când trebuie să le mutați pe plita de gătit.

- Asigurați o bună ventilare a camerei în care aparatul este instalat.

- Folosiți doar vase stabile cu forma corectă și diametrul mai mare decât dimensiunile arzătoarelor.

- Când rotiți brusc butonul din poziția de maxim în cea de minim, asigurați-vă că flacăra nu se stinge.

- Utilizați doar accesoriiile furnizate împreună cu aparatul.

- Nu instalați adaptoare de flacără pe arzător.

- Acest aparat poate fi utilizat numai pentru gătit. Nu trebuie utilizat în alte scopuri, de exemplu pentru încălzirea camerei.

Întreținerea și curățarea

AVERTIZARE!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

- Înainte de a realiza operații de întreținere, dezactivați aparatul. Scoateți stecherul din priză.

- Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.

- Înlocuiți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de Service.

- Atenție când scoateți ușa aparatului. Ușa este grea!

• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Resturile de grăsimi sau de alimente din aparat pot duce la aparitția unui incendiu.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folosiți produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalaj.
• Nu curățați emailul catalitic (dacă este cazul) cu nici un tip de detergent.
• Nu curățați arzătoarele în mașina de spălat vase.

Capac

• Nu modificati specificațiile acestui capac.
• Curățați capacul la intervale regulate.
• Nu deschideți capacul când există lichide vărsate pe suprafață.
• Înainte de a închide capacul stingeți toate arzătoarele.
• Nu închideți capacul până când plita și cuptorul nu se răcesc complet.
• Capacul de sticlă se poate sparge când este încălzit (dacă este aplicabil).

- Tipul de bec sau de lampă cu halogen utilizat pentru acest aparat este destinat exclusiv aparatelor electrocasnice. Nu îl utilizati în alte scopuri.

AVERTIZARE!

Pericol de electrocutare.

• Deconectați aparatul de la sursa de alimentare electrică înainte de a înlocui becul.
• Folositi doar becuri cu aceleași specificații.

Gestionarea deşeurilor după încheierea ciclului de viață al aparatului

AVERTIZARE!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind aruncarea adecvată a acestui aparat.
• Deconectați aparatul de la sursa de alimentare electrică.
  • Tăiați cablul electric și îndepărtați-l.
• Scoateți dispozitivul de blocare a ușii pentru a preveni închiderea copiilor sau a animalelor de companie în aparat.
• Turtiți tevile externe de gaz.

Prezentare generală

1 Buton pentru generatorul de scântei
2 Butoane de selectare pentru plită
3 Buton de selectare pentru funcțiile cuptorului
4 Buton pentru bec
5 Bec
6 Poziții rafturi

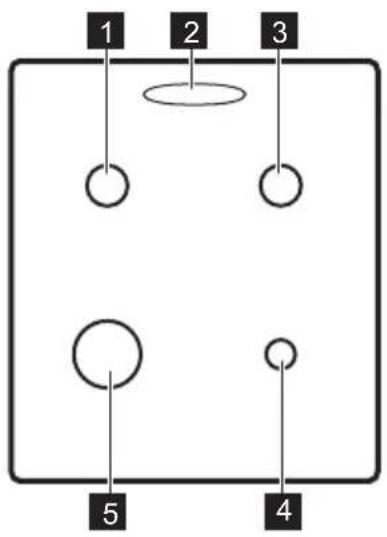

Configurația plitei de gătit

1 Arzător semi-rapid
2 Orificiu pentru abur - numărul și poziționarea depinde de model
3 Arzător semi-rapid
4 Arzător auxiliar
5 Arzător rapid

Accesorii

• Raft de sârmă
  Pentru veselă, forme pentru prăjituri, fripturi.
  • Tavă de gătit
  Pentru prăjituri și fursecuri.
• Compartiment de depozitare
  Compartimentul de depozitare se află sub cavitatea cuptorului.

Pentru a utiliza compartimentul, ridicati ușa frontală situată în partea inferioară, apoi trageți-o în jos.

AVERTIZARE!

Compartimentul de depozitare poate deveni fierbinte în timpul funcționării aparatului.

AVERTIZARE!

Consultați capitolele privind siguranța.

Prima curățare

Scoateți toate accesoriiile din aparat.

Consultați capitolul „Îngrijirea și curățarea”.

Curățați aparatul înainte de prima utilizare. Puneti accesoriiile înapoi în poziția lor inițială.

Preîncălzirea

Preîncălziți aparatul gol pentru a arde grăsimile rămase.

1. Setați butonul de selectare a funcțiilor cuptorului la poziția pentru flux maxim de gaz

Plită - Utilizarea zilnică

Consultați capitolul „Cuptor - Utilizarea zilnică”.

1. Lăsați aparatul să funcționeze timp de aproximativ 1 oră.

AVERTIZARE!

Accesoriiile pot deveni mai fierbinti decât de obicei.

Aparatul poate emite un miros și fum. Acest lucru este normal. Aerisiți bine încăperea.

Lăsați cuptorul să se răcească. Umeziți o cârpă moale cu apă caldă și puțin detergent slab și curățați cavitatea cuptorului.

AVERTIZARE!

Consultați capitolele privind siguranța.

Aprinderea arzătorului

Aprindeți întotdeauna arzătorul înainte de a pune vase pe acesta.

AVERTIZARE!

Procedați cu atenție atunci când utilizați flacără deschisă în bucătărie. Producătorul nu își asumă nicio responsabilitate în cazul utilizării necorespunzătoare a flăcării.

1. Tineți apăsat butonul generatorului de scântei ★.

2. Simultan, rotiți butonul de selectare al plitei spre stânga la poziția pentru flux maxim de gaz și apăsați-l pentru a aprinde arzătorul.

3. Eliberați butonul generatorului de scântei când se aprinde arzătorul, dar mențineți butonul de selectare în această poziție timp de maxim 10 secunde pentru a permite încălzirea termocuplului. În caz

contrar, alimentarea cu gaz va fi întreruptă.

1. După ce flacăra este constantă, o puteți regla.

AVERTIZARE!

Nu țineți apăsat butonul de selectare pentru mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberați butonul de selectare, rotiți- l pe poziția oprit și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

În cazul în care arzătorul nu se aprinde după câteva încercări, verificați dacă coroana și capacul arzătorului sunt în poziție corectă.

În lipsa curentului electric, aprinderea se poate face și fără dispozitivul electric. În acest caz, apropiati o flacără de arzător, apăsați butonul de selectare respectiv și rotiți-l la poziția de maxim. Mențineți apăsat butonul de selectare pentru cel mult 10 secunde pentru a permite încălzirea termocuplului.

Dacă arzătorul se stinge accidental, rotiți butonul de selectare la poziția oprit și încercați să aprindeți din nou arzătorul după cel puțin 1 minut.

i Generatorul de scântei poate porni automat la cuplarea alimentării electrice, după instalare sau după o pană de curent. Acest lucru este normal.

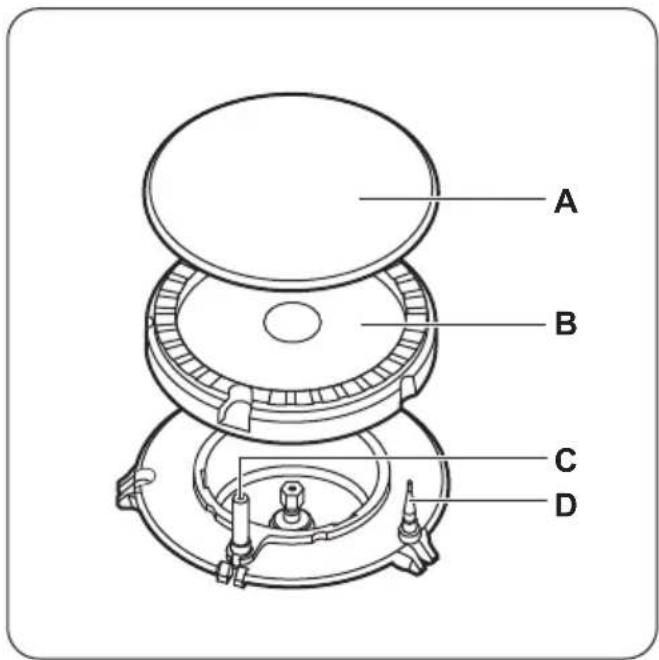

Prezentarea arzătorului

Plită - Informații și sfaturi

A) Capac arzător
B) Coroană arzător
C) Bujie de aprindere
D) Termocuplu

Stingerea arzătorului

Pentru a stinge flacăra, rotiți butonul la poziția oprit

AVERTIZARE!

Micşorați întotdeauna flacăra sau opriți-o înainte de a lua vasele de pe arzător.

AVERTIZARE! Consultați capitolele privind siguranța.

Vasul de gătit

AVERTIZARE! Nu așezați același vas pe două arzătoare.

AVERTIZARE!

Pentru a preveni răsturnarea și accidentele, nu puneți vase instabile sau deteriorate pe arzătoare.

ATENTIE!

Nu puneti toartele vasului deasupra marginii frontale a plitei de gătit.

ATENTIE!

Puneți vasele în poziție centrală pe arzătoare pentru a avea o stabilitate maximă și pentru a reduce consumul de gaz.

Diametre pentru vase

AVERTIZARE!

Folosiți vase cu diametre corespunzătoare cu dimensiunile arzătoarelor.

Plită - Îngrijirea și curățarea

Arzător Diametrul vaselor(mm)
Rapid 160 - 260
Semi-rapid 140 - 240
Auxiliar 120 - 180

Economisirea energiei

• Dacă este posibil, puneți întotdeauna capace pe vase.
• Când începe să fiarbă lichidul, reduceți flacăra la minim pentru a fierbe la foc mic.

AVERTIZARE!

Consultați capitolele privind siguranța.

Informații cu caracter general

• Curățați plita după fiecare întrebuințare.
• Întotdeauna utilizați vase de gătit cu fundul curat.
• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra modului de funcționare al plitei.
• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
• Spălați elementele din oțel inoxidabil cu apă, după care uscați-le cu o lavetă moale.

Curățarea plitei

• Înlăturați imediat: plasticul topit, foliile din plastic și alimentele cu zahăr. În caz contrar, murdăria poate deteriora plita.
• Eliminați după ce plita s-a răcit suficient: depuneri de calcar, pete de apă și de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și puțin detergent. După curățare, uscați plita cu o lavetă moale.

- Pentru a curăța piesele emailate, capacul și coroana, spălați-le cu apă caldă și săpun și uscați-le atent înainte de a le pune la loc.

Curățarea generatorului de scântei

Această funcție este obținută prin intermediul unei bujii ceramice cu aprindere cu un electrod din metal. Pentru a evita aprinderea dificilă, păstrați aceste componente foarte curate și verificați dacă orificiile coroanei arzătorului sunt astupate.

Suporturile pentru vase

Suporturile pentru vase nu rezistă la spălarea în mașina de spălat vase. Acestea trebuie spălate manual.

1. Pentru a curăța cu ușurință plita, scoateți suporturile pentru vase.

Pentru a preveni deteriorarea suprafeței plitei, procedați cu atenție când reașezați suporturile pentru vase.

1. Stratul de email are în unele locuri muchii dure. Procedați cu atenție atunci când

spălați de mână și uscați suporturile pentru vase. Dacă este necesar, înlăturați petele persistente cu pastă de curățat.

1. După ce curățați suporturile pentru vase, puneti-le pe acestea în pozițiile corecte.
2. Pentru o functionare corectă a arzătoarelor, asigurați-vă că brațele suporturilor pentru vase sunt aliniate cu centrul arzătorului.

Cuptor - Utilizarea zilnică

Întreținerea periodică

Cereți periodic centrului de service autorizat să verifice starea de funcționare a țevii de alimentare cu gaz și a regulatorului de presiune, dacă este montat.

AVERTIZARE!

Consultați capitolele privind siguranța.

Funcțiile cuptorului

Funcția cuptorului Aplicație
	Poziția Oprit Aparatul este oprit.
[2YAO]	Alimentare maximă cu gaz Pentru a regla temperatura cuptorului - valoarea cea mai mare.
	Pizza Pentru a face pizza.
[YKBD]	Alimentare minimă cu gaz Pentru a regla temperatura cuptorului - valoarea cea mai mică.
[Y6OK]	Bec cuptor Pentru a lumina interiorul cuptorului.Pentru a folosi această funcție apăsați butonul pentru bec.

Aprinderea manuală a arzătorului de gaz al cuptorului

Dispozitivul de siguranță al cuptorului: Cuptorul cu gaz este dotat cu un termocuplu. Acesta oprește fluxul de gaz dacă flacăra se stinge.

1. Deschideți ușa cuptorului.
2. Tineți flacăra lângă orificiul din partea inferioară a cavității cuptorului.

1. În același timp apăsați butonul de selectare a funcțiilor cuptorului și rotiți-l spre stânga la poziția pentru flux maxim de gaz.
2. Când flacăra se aprinde, tîneti apăsat butonul de selectare a funcțiilor cuptorului în poziția pentru flux maxim de gaz timp de maxim 15 secunde pentru a permite încălzirea termocuplului.

Nu țineți apăsat butonul de selectare a funcțiilor cuptorului pentru mai mult de 15 secunde. Dacă arzătorul cuptorului nu se aprinde nici după 15 secunde, eliberați butonul de selectare a funcțiilor cuptorului, rotiți-l pe poziția oprit, deschideți ușa cuptorului și încercați să aprindeți din nou arzătorul după ce a trecut cel puțin 1 minut.

După aprinderea arzătorului de gaz al cuptorului

1. Eliberați butonul de selectare a funcțiilor cuptorului.
2. Închideți ușa cuptorului.
3. Rotiți butonul de selectare a funcțiilor cuptorului la nivelul necesar de căldură. Verificați flacăra prin orificiile din partea inferioară a cuptorului.

Utilizarea butonului de selectare a gazului pentru cuptor

Pentru a seta înălțimea dorită pentru flacără, rotiți butonul de selectare pentru cuptor la una dintre pozițiile pentru flacără.

Cuptor - Utilizarea accesoriiilor

AVERTIZARE!

Consultați capitolele privind siguranța.

Introducerea accesoriiilor

Raft de sârmă:

Raftul de sârmă are o formă specială în spate care ajută la circularea căldurii.

Împingeți raftul în poziție. Asigurați-vă că nu atinge peretele din spate al cuptorului.

Stingerea arzătorului cuptorului

Pentru a stinge flacăra, rotiți butonul pe poziția oprit.

Tavă:

Nu împingeți tava până în peretele din spate al cuptorului. În caz contrar, circulația aerului cald în jurul tăvii va fi împiedicată. Este posibil ca alimentele să se ardă, în special în partea din spate a cuptorului.

Puneți tava sau cratița pe poziția raftului. Asigurați-vă că nu atinge peretele din spate al cuptorului.

AVERTIZARE!

Consultați capitolele privind siguranța.

Temperatura și duratele de coacere din tabele au rol consultativ. Acestea depind de rețete și de calitatea și cantitatea ingredientelor utilizate.

Informații cu caracter general

• Aparatul are patru poziții pentru raft. Numărați pozițiile rafturilor din partea de jos a podelei aparatului.
• Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Acest lucru este normal. Utilizatorul trebuie să se îndepărteze întotdeauna de aparat atunci când deschide ușa aparatului pe durata gătirii. Pentru a reduce condensul, lăsați aparatul să funcționeze timp de 10 minute înainte de gătire.
• Curățați umezeala rămasă după fiecare utilizare a aparatului.
• Nu puneti obiecte direct pe podeaua aparatului și nu puneti folie din aluminiu pe componente atunci când gătiți. În caz contrar este posibilă modificarea rezultatelor obținute și se poate cauza deteriorarea stratului de email.

Coacerea

• Cuptorul dumneavoastră poate să aibă un alt comportament la coacere/frigere față de aparatul de până acum. Adaptați setările dumneavoastră uzuale (temperatură, durată de gătire) și pozițiile rafturilor la valorile din tabele.
• Producătorul vă recomandă să folosiți mai întâi temperatura mai mică.
• Dacă nu găsiți setările pentru o anumită rețetă, căutați una similară.

• Durata de coacere poate fi extinsă cu 10 – 15 minute, în cazul în care coaceți prăjituri pe mai multe niveluri.

• Prăjiturile și produsele de patiserie aflate la înălțimi diferite nu se rumenesc în mod egal la început. În acest caz, nu schimbați setarea de temperatură. Diferențele dispar în timpul procesului de coacere.

• În cazul timpilor mai lungi de coacere, puteți dezactiva cuptorul cu 10 minute înainte de terminarea duratei de coacere pentru a utiliza căldura reziduală.
  Când gătiți alimente congelate, este posibil ca tăvile din interiorul cuptorului să se deformze în timpul coacerii. Când tăvile se răcesc, distorsiunea dispare.

Coacerea prăjiturilor

• Nu deschideți ușa cuptorului înainte ca 3/4 din durata de coacere să fi trecut.
• Dacă utilizați două tăvi de coacere în același timp, lăsați un nivel liber între ele.

Gătirea cărnii și a peștelui

• Utilizați o cratiță adâncă pentru alimentele foarte grase pentru a evita pătarea permanentă a cuptorului.
• Lăsați carnea aproximativ 15 minute înainte de a o tăia, astfel încât sucul să nu se prelingă afară.
• Pentru a împiedica formarea de prea mult fum în cuptor pe durata frigerii, se recomandă adăugarea de puțină apă în cratița adâncă. Pentru a preveni condensarea fumului, adăugați apă de fiecare dată după ce se evaporă.

Durate de gătit

Duratele de gătit depind de tipul de alimente, de consistența și volumul lor.

La început, monitorizați performanța când gătiți. Găsiți cele mai bune setări (setarea căldurii, durata de gătit, etc.) pentru vasele, rețetele și cantitățile dvs. când utilizați acest aparat.

Tabel de gătit

Aliment Cantitate Înălțime	flacără (mm)1)	Durată (min)	Nivel raft	Accesorii
Patiserie 250 3 - 4 20 - 25 3 tavă de gătit
Prăjitură scăzută 1000 5 30 - 35 3 tavă de gătit
Plăcintă dospită cu mere 2000 6 40 - 50 3 tavă de gătit
Plăcintă cu mere 1200 + 1200 6 60 - 70 3 2 forme rotunde din				aluminiu (diametru: 20 cm)
Prăjituri mici 500 5 25 - 35 3 tavă de gătit
Pandișpan fără grăsimi 350 5 30 - 40 3 1 formă rotundă din				aluminiu (diametru: 26 cm)
Tort de clătite 1500 5		50 - 60 2)	3 tavă de gătit
Pui, intreg 1400 7 50 - 60 3			2	raft de sărmă tavă de gătit
Aluat de prăjitură 3)	800 7 10 - 15 3 tavă de gătit
Prăjitură cu drojdie um- plută	1200 6 35 - 45 3 tavă de gătit
Pizza 1000 6 20 - 30 3 tavă de gătit
Prăjitură cu brânză	2600 5 90 - 100 3 tavă de gătit
Aluat tartă cu mere	1900 6 - 7 50 - 60 3 tavă de gătit
Prăjitură de Crăciun	2400 5	60 - 70 4)	3 tavă de gătit
Quiche Lorraine	1000 6 - 7 30 - 40 3 1 formă rotundă (dia-			metru: 26 cm)
Pâine țărănească	750 + 750	6 50 - 60 3 2 tăvi aluminizate		(lungime: 20 cm)
Pandișpan românesc	600 + 600	5 40 - 50 3 2 tăvi aluminizate		(lungime: 25 cm)
Pandișpan românesc - tradițional	600 + 600	5 30 - 40 3 2 tăvi aluminizate		(lungime: 25 cm)
Ruladă cu cremă	500 5 20 - 30 3 tavă de gătit
Bezele	400 4 45 - 55 3 tavă de gătit
Mini Choux	500 6 25 - 35 3 tavă de gătit
Aliment Cantitate înălțime	flacără (mm)1)	Durată (min)	Nivel raft	Accesorii
Prăjitură sfărâmicioasă 1500 6 - 7 30 - 40 3 tavă de gătit
Pandispan 600 5 30 - 35 3 tavă de gătit
Prăjitură cu unt 600 5 - 6 30 - 35 3 tavă de gătit

1) Setare aproximativă a debitului de gaz (1 - înălțimea minimă a flăcării 3 mm, 8 - înălțimea maximă a flăcării 7 mm).
2) După oprirea aparatului, lăsați prăjitura în cuptor încă 7 minute.
3) Preîncălziți cuptorul timp de 20 minute.
4) După oprirea aparatului, lăsați prăjitura în cuptor încă 10 minute.

Pizza

Pentru rezultate optime, când pregătiți pizza rotiți butonul pentru funcțiile cuptorului în poziția pentru Pizza.

Cuptor - Îngrijirea și curățarea

AVERTIZARE!

Consultați capitolele privind siguranța.

Note cu privire la curățare

• Curățați partea din față a cuptorului cu o cârpă moale, apă caldă și agent de curățare.
• Utilizați un agent de curățare obișnuit pentru a curăța suprafețele metalice.
• Curățați interiorul aparatului după fiecare utilizare. Acumularea de grăsimi sau de orice alte resturi alimentare poate provoca un incendiu.
• Curățați murdăria rezistentă cu produs special de curățat cuptorul.
• Curățați toate accesoriiile după fiecare utilizare și uscați-le. Folosiți o lavetă moale cu apă caldă și un agent de curățare.
• Dacă aveți accesorii anti-aderente, nu le curățați utilizând agenti agresivi, obiecte cu margini ascuțite sau în mașina de spălat vase. Stratul anti-aderent poate fi deteriorat.

Pentru modelele din inox sau aluminiu

Curățați ușa cuptorului numai cu un burete ud. Uscați-o cu o lavetă moale. A nu se folosi bureți din sărmă, acizi sau produse abrazive, deoarece pot deteriora suprafața cuptorului. Curățați panoul de comandă al cuptorului cu aceeași precauție.

Curățarea ușii cuptorului

Uşa cuptorului are două panouri de sticlă. Puteți scoate ușa cuptorului și panoul de sticlă de la interior pentru a-l curăța.

Uşa cuptorului se poate închide dacă încercați să scoateți panoul intern de sticlă înainte de a scoate ușa cuptorului.

ATENTIE!

Nu utilizați aparatul fără panoul de sticlă de la interior.

1 Deschideți complet ușa și țineți cele două balamale.

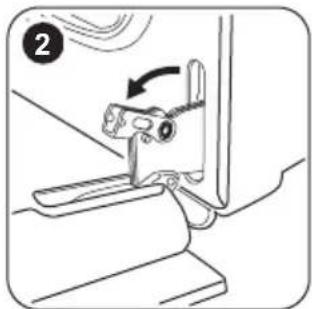

2 Ridicați și rotiți pârghiile de pe cele două balamale.

3 Închideți pe jumătate ușa cuptorului până la prima poziție de deschidere. După aceea împingeți și scoateți ușa din locas.

4 Puneti ușa pe o lavetă moale, pe o suprafață stabilă.

5 Eliberați sistemul de închidere pentru a scoate panoul intern de sticlă.

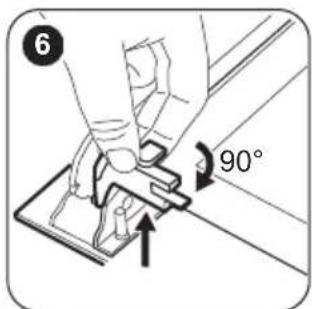

6 Rotiți cele două dispozitive de fixare la 90° și scoateți-le din locașurile lor.

7 Mai întâi ridicăți cu atenție, după care scoateți panoul de sticlă.

Curățați panoul de sticlă cu apă și săpun. Uscați cu atenție panoul de sticlă.

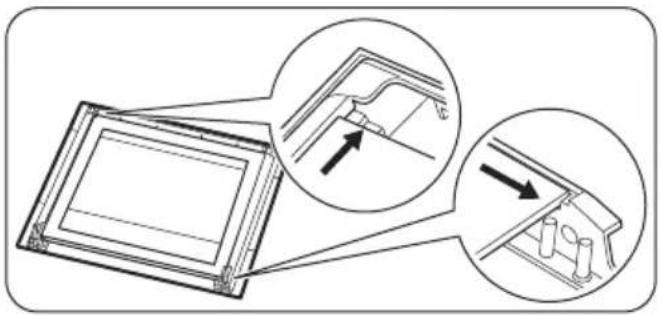

După terminarea curățeniei, montați panoul de sticlă și ușa cuptorului. Urmați pașii de mai sus în ordine inversă.

Zona serigrafiată trebuie îndreptată cu fața spre partea interioară a ușii. După instalare, asigurați-vă că suprafața cadrului panoului de sticlă din zonele serigrafiate nu prezintă asperități la atingere.

Asigurați-vă că ați montat corect în locașul său panoul de sticlă de la interior.

Aşezati o lavetă pe partea de jos din interiorul cuptorului. Aceasta previne deteriorarea cavității și a capacului din sticlă al becului.

AVERTIZARE!

Pericol de electrocutare!

Deconectați siguranța înainte de a înlocui becul. Este posibil ca becul cuptorului și capacul din sticlă al becului să fie fierbinti.

1. Dezactivati aparatul.
2. Decuplați siguranțele din tablou sau dezactivați întrerupătorul.

Becul din spate

1. Rotiți capacul din sticlă al becului la stânga și scoateți-l.
2. Curățați capacul de sticlă.
3. Înlocuiți becul cu un bec adecvat rezistent la o căldură de 300°C.
4. Montați capacul de sticlă.

AVERTIZARE!

Consultați capitolele privind siguranța.

Ce trebuie făcut dacă...

Problemă Cauză posibilă Solutie
Nu se generează scântei când încercați să activați generatorul de scântei.	Plita nu este conectată la o sursă electrică sau este conec-tată incorrect.	Verificați dacă plita este conec-tată corect la priza electrică.Consultați diagrama de conec-tare.
Nu se generează scântei când încercați să activați generatorul de scântei.	Siguranța s-a declanșat. Verificati	dacă siguranța estecauza defectiunii. Dacă siguran-țele se declanșează în mod re-petat, adresați-vă unui electri-cian calificat.
Nu se generează scântei când încercați să activați generatorul de scântei.	Capacul și coroana arzătorului sunt poziționate incorrect.	Așezați corect capacul și coroana arzătorului.
Flacăra se stinge imediat după aprindere.	Termocuplul nu se încălzește suficient.	După aprinderea flăcării, ținețiactivat generatorul de scânteitimp de maxim 10 secunde.
Inelul flăcării nu este uniform. Coroana arzătorului este blo-cată cu resturi de alimente.		Verificați dacă injectorul principal nu este blocat și coroana arzătorului este curată.
Arzătoarele nu funcționează. Nu există alimentare cu gaz. Verificați racordul la gaz.
Aparatul face zgomot. Unele piese metalice ale apara-		tului se extind și se contractă când se încălzesc sau serăcesc. Zgomotele sunt nor-male.
Flacăra este de culoare porto-calie sau galbenă.	Flacăra poate fi portocalie sau	galbenă în anumite zone ale arzătorului. Acest lucru este normal.
Becul nu funcționează. Becul este defect. Înlocuiti becul.
Aburul și condensul se depun pe alimente și în cavitatea cup-torului.	Ați lăsat vasul cu mâncare prea mult timp în cuptor.	Nu lăsați vasele cu mâncare în cuptor pentru mai mult de 15 -20 de minute după terminarea procesului de gătit.
Cuptorul nu se încălzește. Nu au fost efectuate setările necesare.		Verificați dacă setările sunt cor-ecte.
Problemă Cauză posibilă Soluție
Gătirea alimentelor durează prea mult sau prea puțin.	Temperatura este prea scăzută sau prea ridicată.	Reglați temperatura dacă este necesar. Urmați sfaturile din manualul utilizatorului.

Date pentru service

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui centru de service autorizat.

Datele necesare centrului de service se găsesc pe plăcuța cu date tehnice. Aceasta

este amplasată pe cadrul frontal din interiorul aparatului. Nu scoateți plăcuța cu date tehnice din interiorul aparatului.

Vă recomandăm să notați datele aici:

Model (MOD.)
Codul numeric al produsului (PNC)
Numărul de serie (S.N.)

Instalarea

AVERTIZARE!

Consultați capitolele privind siguranța.

Amplasarea aparatului

Puteți instala aparatul independent, cu dulapuri pe una sau ambele laturi și pe colț.

Pentru a putea deschide capacul mențineți o distanță de aproximativ 1 cm între aparat și peretele din spate.

Pentru distanțele minime de instalare, consultați tabelul.

Distanțe minime

Dimensiuni mm
A 400
B 650
C 150
D 20

Date tehnice

Dimensiuni mm
Înălțime 855

Dimensiuni mm
Lățime 600
Adâncime 600
Putere electrică totală 15,6 W
Clasa aparatului 3

Alte date tehnice

Categorie aparat: II2H3B/P
Gaz initial: G20 (2H) 20 mbar
Gaz de schimb: G30/G31 (3B/P) 30/30 mbar

Arzătoare de gaz pentru GAZ NATURAL (de la rețea) G20 20 mbar

ARZĂTOR PUTERE NOR-MALĂ ÎN kW	PUTERE REDUSĂ kW MARCAJ INJECTOR 1/100 mm
Rapid 3,0	0,72 / 0,751)	119
Semi-rapid	2,0 / 1,91)	0,43 / 0,451)
Auxiliar	1,0	0,35 70
Cuptor	2,7	0,90

1) Tipul de bypass (Copreci / BSI) depinde de model.

Arzătoare de gaz pentru GPL G30 30 mbar

ARZĂTOR	PUTERE NOR-MALĂ ÎN kW	PUTERE REDUSĂ kW	MARCAJ INJECTOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Rapid	3,0 0,72	88	218,14

ARZĂTOR PUTERE NOR-MALĂ ÎN kW	PUTERE RE-DUSĂ kW	MARCAJ INJEC-TOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Semi-rapid 2,0 0,43 71 145,43
Auxiliar 1,0 0,35 50 72,71
Cuptor 2,7 0,90 80 196,33

Arzătoare de gaz pentru GPL G31 30 mbar

ARZĂTOR PUTERE NORMALĂ ÎN kW	PUTERE REDUSĂ kW	MARCAJ IN-JECTOR 1/100 mm	DEBIT NOMINAL PENTRU GAZ g/h
Rapid 2,6 0,63 88 185,68
Semi-rapid 1,7 0,38 71 121,40
Auxiliar 0,85 0,31 50 60,70
Cuptor 2,35 0,78 80 167,82

Racordul la gaz

Înainte de instalare, scoateți eticheta de pe teava de gaz din spatele aparatului. Curățați teava de resturile de adeziv.

Folosiți racorduri fixe sau folosiți o țevi flexibile din oțel inoxidabil conforme cu reglementările în vigoare. Dacă utilizați țevi metalice flexibile, asigurați-vă că acestea nu intră în contact cu părțile mobile și nu sunt strivite.

Teava de conectare la gaz nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

Racordarea cu tevi flexibile nemetalice

Dacă aveți acces facil la racord, puteți utiliza o țeavă flexibilă. Țeava flexibilă trebuie strânsă ferm cu coliere.

La instalare se utilizează întotdeauna suportul pentru țeavă și garnitura. Țeava flexibilă poate fi montată în următoarele situații:

• nu poate ajunge la o temperatură mai mare decât cea a camerei (30°C);
• nu este mai lungă de 1500 mm;
• nu este îngustată în niciun loc;
• nu este răsucită sau strânsă;
• nu intră în contact cu muchii sau colțuri ascuțite;

- starea acesteia poate fi verificată ușor. La verificarea țevii flexibile, cercetăți următoarele:

- să nu prezinte crăpături, tăieturi, urme de arsuri la capete sau pe lungimea sa;

- materialul să nu fie rigidizat și să prezinte elasticitatea sa normală;

• colierele să nu fie ruginite;

- să nu fi depășit termenul de garanție. Dacă observați defecte, nu reparați țeava, ci înlocuiți-o.

AVERTIZARE!

După ce instalarea s-a terminat, verificați dacă etanșeitatea fiecărui racord de țeavă nu prezintă pierderi. Pentru verificarea garniturii se utilizează o soluție pe bază de săpun. Nu utilizați flacără.

Racordul de alimentare cu gaz se află în partea din spate a panoului de comandă.

AVERTIZARE!

Înainte de a conecta sursa de gaz, deconectați aparatul de la sursa de electricitate sau opriți închideți siguranța din caseta cu siguranțe.Închideți robinetul principal de la sursa de gaz.

Aparatul este reglat pentru gazul implicit. Pentru a modifica setarea alegeți un suport pentru țeavă din listă. Utilizați întotdeauna garnitura de etanșare.

A) Punct de racordare la gaz (numai un singur punct per aparat)
B) Garnitură
C) Racord ajustabil
D) Suport pentru teava de gaz natural
E) Suport pentru teava de GPL

Adaptarea la diferite tipuri de gaz

AVERTIZARE!

Adaptarea la diferite tipuri de gaz trebuie efectuată exclusiv de către personal autorizat.

Acest aparat funcționează cu gaz natural (de la rețea). Dacă sunt montate injectoarele corespunzătoare, aparatul poate fi utilizat și cu gaz lichefiat (îmbuteliat). Debitul de gaz se va regla corespunzător.

AVERTIZARE!

Înainte de a înlocui injectoarele, verificați dacă butoanele pentru gaz sunt în poziția Oprit. Deconectați aparatul de la priză.Lăsați aparatul să se răcească. Există pericol de vătămare.

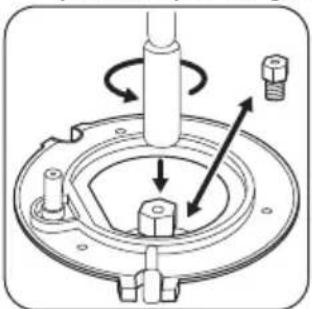

Înlocuirea injectoarelor plitei

Înlocuiți injectoarele când schimbați tipul de gaz.

1. Scoateți suporturile pentru vase.
2. Scoateți capacele și coroanele arzătoarelor.
3. Scoateți injectoarele cu o cheie tubulară de 7.
4. Înlocuiti injectoarele cu unele adecvate pentru tipul de gaz utilizat.

1. Înlocuiți plăcuța cu datele tehnice (aflată lângă țeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz.

Această plăcuță se găsește în punga livrată împreună cu aparatul.

Dacă presiunea gazului nu este constantă sau diferită de presiunea necesară, montați un regulator de presiune corespunzător pe țeava de alimentare cu gaz.

Ajustarea nivelului minim la arzătorul plitei

1. Deconectați aparatul de la alimentarea electrică.
2. Scoateți butonul pentru plită. Dacă nu există acces la șurubul de reglare, demontați panoul de comandă, înainte de a începe ajustarea.
3. Ajustați şurubul de reglare (A) cu ajutorul unei şurubelnițe subțiri și plate. Pozitiile şurubului de reglare (A) depind de model.

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.

Trecerea gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția șurubului de bypass (A).

2. Puneti la loc butonul de selectare.

3. Conectați aparatul la rețeaua electrică.

AVERTIZARE!

Introduceți ștecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Plită - Utilizarea zilnică”.
2. Rotiți butonul pe poziția de minim.
3. Scoateti din nou butonul de selectare.
4. Strângeți încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.
5. Puneti la loc butonul de selectare.
6. Setați poziția maximă pentru gaz de la butonul de selectare și lăsați cuptorul să se încălzească timp de cel puțin 10 minute.
7. Rotiți rapid butonul de selectare pentru funcțiile cuptorului din poziția maximă în poziția minimă pentru flacără.

Verificați flacăra. Când rotiți butonul de selectare din poziția de maxim în cea de minim pentru flacără, asigurați-vă că flacăra nu se stinge. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă. Dacă flacăra se stinge, reglați din nou arzătorul cuptorului.

Înlocuirea injectoarelor cuptorului

1. Pentru a avea acces la arzătorul (B) înlăturați podeaua interioară a cuptorului (A).

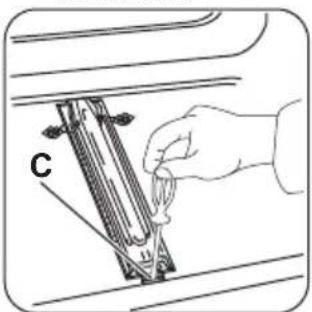

1. Desfaceți şurubul (C), care fixează arzătorul.

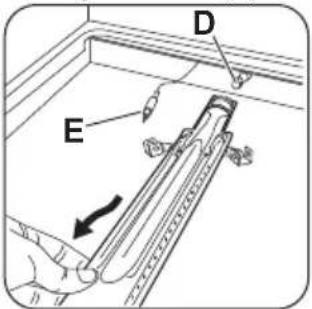

1. Scoateți cu atenție arzătorul din suportul injectorului (D).

1. Deplasați-l încet spre stânga. Asigurați-vă că manșonul arzătorului rămâne pe capătul arzătorului. Nu apăsați cu forță cablul de conectare al conductorului pentru termocuplu (E).
2. Eliberați injectorul pentru arzător (D) cu o cheie tubulară de 7 mm și înlocuiti-l cu un alt injector.

Montați arzătorul în ordine inversă.

Înlocuiți eticheta cu tipul de gaz, aflată lângă racordul de alimentare, cu cea corespunzătoare noului tip de gaz.

Ajustarea nivelului minim la arzătorul cuptorului

1. Deconectați aparatul de la alimentarea electrică.
2. Scoateți butonul pentru funcțiile cuptorului. Dacă nu există acces la şurubul de reglare, demontați panoul de comandă, înainte de a începe ajustarea.
3. Ajustați şurubul de reglare (A) cu ajutorul unei şurubelnițe subțiri și plate.

Pozitiile șurubului de reglare (A) depind de model.

1. Strângeti complet şurubul de bypass.
2. Puneti la loc butonul de selectare.

Trecerea gaz lichefiat (îmbuteliat) la gaz natural (de la rețea)

1. Desfaceți cu aproximativ o tură poziția șurubului de bypass (A).
2. Puneti la loc butonul de selectare.
3. Conectați aparatul la rețeaua electrică.

AVERTIZARE!

Introduceți ștecherul în priză numai după ce toate componentele au fost montate în pozițiile inițiale. Există pericol de vătămare.

1. Aprindeți arzătorul. Consultați capitolul „Cuptor - Utilizarea zilnică”.
2. Rotiți butonul pe poziția de minim.
3. Scoateți din nou butonul de selectare.
4. Strângeti încet şurubul de bypass până când flacăra ajunge la minim și este stabilă.
5. Puneti la loc butonul de selectare.
6. Setați poziția maximă pentru gaz de la butonul de selectare și lăsați cuptorul să

se încălzească timp de cel puțin 10 minute.

1. Rotiți rapid butonul de selectare pentru funcțiile cuptorului din poziția maximă în poziția minimă pentru flacără.

Verificați flacăra. Când rotiți butonul de selectare din poziția de maxim în cea de minim pentru flacără, asigurați-vă că flacăra nu se stinge. La nivelul coroanei arzătorului, flacăra trebuie să fie mică și constantă. Dacă flacăra se stinge, reglați din nou arzătorul cuptorului.

Conectarea la alimentarea electrică

AVERTIZARE!

Producătorul nu este responsabil dacă nu respectați măsurile de siguranță descrise în capitolele privind Siguranța.

Acest aparat este livrat cu fişă și cablu de conectare electrică.

AVERTIZARE!

Cablul de alimentare electrică nu trebuie să atingă partea aparatului indicată în imaginea ilustrată.

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele marcate cu acest simbol împreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.
