ZXL636ITX - Sporák ZANUSSI - Bezplatný návod na obsluhu

Typ produktu	Voľne stojaci plynový sporák s elektrickou varnou doskou
Značka	Zanussi
Model	ZXL636ITX
Rozmery varnej dosky (Šírka x Hĺbka)	580 mm x 510 mm
Rozmery výrezu varnej dosky (Šírka x Hĺbka)	560 mm x 480 mm
Celkový plynový výkon	6,0 kW (G20 20 mbar)
Celkový elektrický výkon	1,5 kW (230 V ~ 50 Hz)
Výkon rýchleho horáka	3,0 kW (zemný plyn) / 2,8 kW (LPG)
Výkon polorýchleho horáka	2,0 kW
Výkon pomocného horáka	1,0 kW
Výkon elektrickej varnej zóny	1,5 kW (rýchla platňa)
Prívod plynu	G20 (20 mbar) alebo LPG G30/G31 (30 mbar)
Zapaľovanie horáka	Automatické elektrické zapaľovanie
Bezpečnostné prvky	Plameňový termočlánok, bezpečnostné upozornenia pre deti, automatické vypnutie pri zhasnutí plameňa
Ovládacie gombíky	Stlač a otoč s polohou zapaľovania
Podporné mriežky na panvice	Smaltované, len ručné umývanie (nie do umývačky)
Kryt a korunka horáka	Odstrániteľné na čistenie, ručné umývanie teplou mydlovou vodou
Výmena trysiek	Možná na konverziu typu plynu, trysky sú súčasťou
Nastavenie minimálnej úrovne	Nastaviteľná obtoková skrutka na zmenu typu plynu
Elektrické pripojenie	Kábel H05V2V2-F T90, 230 V, vyžaduje odpojenie všetkých pólov
Typ inštalácie	Zabudovaný alebo voľne stojaci, vyžaduje riadne vetranie
Platnosť v krajinách	Pozri symboly na obale návodu
Dostupnosť náhradných dielov	Originálne diely od Service Force Centre
Likvidácia v životnom prostredí	Nelikvidovať ako domový odpad, recyklovať na zbernom mieste WEEE

Často kladené otázky - ZXL636ITX ZANUSSI

Ako zapálim plynový horák?

Otočte ovládací gombík proti smeru hodinových ručičiek na maximálnu polohu (symbol zapaľovania) a stlačte ho. Podržte stlačený asi 5 sekúnd, aby sa zohrial termočlánok. Ak sa nezapáli do 15 sekúnd, uvoľnite a počkajte 1 minútu pred opätovným pokusom.

Prečo plameň zhasne ihneď po zapálení?

Termočlánok nemusí byť dostatočne zohriaty. Uistite sa, že držíte gombík stlačený najmenej 5 sekúnd po objavení sa plameňa, aby termočlánok dosiahol teplotu.

Môžem sporák skonvertovať na LPG?

Áno. Vymeňte trysky za tie dodané pre LPG (pozri technickú tabuľku). Nastavte skrutku minimálnej úrovne úplným utiahnutím. Tiež vymeňte štítok s hodnotením za ten dodaný pre LPG.

Ako vyčistím varnú dosku?

Odstráňte podporné mriežky, kryty a korunky horákov. Smaltované časti umyte teplou mydlovou vodou. Na nehrdzavejúcu oceľ použite vodu a mäkkú handričku. Nepoužívajte abrazívne čistiace prostriedky, oceľovú vlnu ani parné čističe.

Čo mám robiť, ak horák neiskrí?

Skontrolujte, či je jednotka pripojená k elektrickej sieti a poistka nie je vypálená. Tiež sa uistite, že kryt a korunka horáka sú správne umiestnené. Ak problém pretrváva, kontaktujte Service Force Centre.

Akú veľkosť riadu mám použiť pre každý horák?

Pre rýchly horák: priemer 180-260 mm; polorýchly: 120-180 mm; pomocný: 80-180 mm. Uistite sa, že hrnce sú umiestnené centrálne a nepresahujú okraje varnej dosky.

Ako nastavím minimálnu úroveň plameňa?

Odstráňte ovládací gombík, potom pomocou tenkého skrutkovača otočte obtokovú skrutku. Pre prechod zo zemného plynu na LPG úplne utiahnite; pre prechod z LPG na zemný plyn odskrutkujte asi o 1/4 otáčky.

Môžem používať varnú dosku bez riadu?

Nie. Nikdy nepoužívajte varnú dosku bez riadu. Môže to spôsobiť prehriatie a poškodenie horáka.

Aká je elektrická požiadavka pre tento sporák?

230 V ~ 50 Hz, s celkovým elektrickým zaťažením 1,5 kW. Musí byť pripojený cez zariadenie na odpojenie všetkých pólov s minimálne 3 mm otvorením kontaktov.

Ako zlikvidujem produkt na konci životnosti?

Nelikvidujte ako domový odpad. Odneste ho na určené zberné miesto na recykláciu elektrických a elektronických zariadení, aby ste zabránili poškodeniu životného prostredia.

NÁVOD NA OBSLUHU ZXL636ITX ZANUSSI

Kombinovaná varná doska

Kombinovaný varič

Kombinovaná varná doska

Kombinovaná varná doska

Bezpečnostné pokyny	49
Inštalácia	51
Popis spotrebiča	54
Obsluha spotrebiča	55
Užitočné rady a tipy	56

Ošetrovanie a čistenie ____ 56

Čo robit', ked... ____ 57

Technické údaje ____ 58

Ochrana životného prostredia ____ 59

Zmeny vyhradené

Bezpečnostné pokyny

Varovanie: Tento návod platí iba v krajinách, ktorých symboly sú uvedené na jeho obálke. V záujme vašej bezpečnosti a správnej činnosti spotrebiča si pred jeho inštaláciou a používaním prečítajte tento návod na používanie. Návod musí zostať so spotrebičom aj v prípade presťahovania alebo predaja inej osobe. Používatelia musia poznať spôsob obsluhy a bezpečnostné opatrenia pri používaní spotrebiča.

Varovanie: Spotrebič nesmú používať osoby (vrátane detí) so zníženými zmyslovými a duševnými schopnosťami alebo bez potrebných skúseností a vedomostí. Musí sa zabezpečiť dohľad alebo ich poučenie o používaní spotrebiča osobou zodpovednou za ich bezpečnosť. Spotrebič nie je určený na obsluhu prostredníctvom vonkajšieho časovača ani samostatného diaľkového ovládača.

Bezpečnosť detí

• Spotrebič smú používať výhradne dospelé osoby. Dohliadajte na deti, aby sa nehrali so spotrebičom.
• Obaly ukladajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia a fyzického zranenia.
• Počas prevádzky spotrebiča a po nej udržujte deti mimo spotrebiča.

Používanie

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly, nálepky a fólie. Neodstraňujte štítok s technickými údajmi. Môže tým zaniknúť záruka.
• Po každom použití varné zóny vypnite do polohy „off“.
• Horáky a dostupné diely sa počas používania a po ňom môžu veľmi zohriať. Neklaďte na varnú plochu príbor ani pokrievky. Riad a jeho obsah sa môžu prevrhnúť. Hrozí riziko popálenín.
• Prehriate tuky a oleje sa môžu ľahko vznietiť. Hrozí nebezpečenstvo požiaru.
• Počas činnosti nenechávajte spotrebič bez dozoru.
• Na spotrebič počas používania neustále dohliadajte.
• Nenechajte vykypené kvapaliny vtiecť do dier vo vrchnej časti varnej dosky. Varnú dosku nepoužívajte bez riadu.
• Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné ani priemyselné účely.
• Spotrebič používajte len na varenie v domácnosti. Predídete tak fyzickému poraneniu osôb alebo poškodeniu na majetku.
• Používajte iba riad s priemerom dna zodpovedajúcim rozmerom horákov. Hrozí riziko prehriatia a prasknutia skleneného panela (ak je k dispozícii).
• Nepoužívajte panvice s menším priemerom ako je veľkosť horáka – plameň by mohol zohriať rukoväť.
• Hrnce sa nesmú dostať na ovládací panel.
• Spotrebič nepoužívajte ako pracovný ani odkladací povrch.
• Nepoužívajte nestabilný riad, aby sa predišlo jeho prevrhnutiu a následnej nehode.
• Nevkladajte do spotrebiča, do jeho blízkosti ani naň horľavé produkty, alebo predmety obsahujúce horľavé látky, predmety, ktoré by sa mohli roztaviť (zhotovené z plastu alebo hliníka), ani tkaniny. Hrozí nebezpečenstvo výbuchu alebo požiaru.
• Používajte iba príslušenstvo dodané so spotrebičom.

Informácie o akrylamidoch

Dôležité upozornenie: Podľa najnovších vedeckých poznatkov môžu akrylamidy pri pečení potravín (predovšetkým obsahujúcich škrob) spôsobovať zdravotné riziko. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať.

Inštalácia

• Prečítajte si tieto pokyny. Výrobca nezodpovedá za telesnú ujmu osôb ani domácich zvierat, ani za ujmu na majetku spôsobenú nedodržiavaním nasledujúcich požiadaviek.
• Aby sa predišlo riziku poškodenia spotrebiča a majetku a fyzickému zraneniu, inštaláciu, pripojenie spotrebiča k elektrickej sieti a plynovému rozvodu, nastavenie a údržbu spotrebiča zverte iba kvalifikovanému pracovníkovi; všetky úkony musia byť vykonané podľa príslušných noriem a miestnych predpisov.
• Uistite sa, že spotrebič nebol pri preprave poškodený. Poškodený spotrebič nezapájajte. Ak je to potrebné, obráťte sa na dodávateľa.
• Zabudované spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky alebo pracovnej dosky, ktoré vyhovujú platným normám.
• Neinštalujte varnú dosku nad domáce spotrebiče, pokiaľ to nie je dovolené.
• Spotrebič inštalujte iba do pracovného rovným povrchom.
• Nemeňte technické vlastnosti spotrebiča ani ho nemodifikujte. Hrozí riziko zranenia a poškodenia spotrebiča.
• Dôsledne dodržiavajte zákony, nariadenia, smernice a normy platné v krajine použitia (bezpečnostné pravidlá, predpisy o recyklácii, pravidlá elektrickej bezpečnosti atď.).
• Dodržiavajte minimálne vzdialenosti od iných spotrebičov a nábytku.
• Zabezpečte ochranu proti nebezpečnému zásahu elektrickým prúdom správnou inštaláciou spotrebiča,

napr. zásuvky môžete namontovať iba spolu s ochranným panelom pod spotrebičom.

• Vyrezaný otvor v pracovnej doske chráňte proti vlhkosti vhodným tesniacim materiálom.
• Spotrebič utesnite na pracovnej doske tesniacim materiálom tak, aby nezostával žiadny voľný priestor.
• Chráňte spodnú stranu spotrebiča pred parou a vlhkosťou, napr. z umývačky riadu alebo rúry.
• Spotrebič neinštalujte vedľa dverí ani pod oknami. Inak môžu dvere alebo okno zhodiť horúci kuchynský riad z varného miesta.
• Pred vykonávaním údržby spotrebič vypnite a odpojte ho od zdroja napájania.
• Pred inštaláciou skontrolujte, či podmienky v miestnych rozvodoch (druh a tlak plynu) súhlasia s nastavením spotrebiča. Podmienky nastavenia pre tento spotrebič sú uvedené na výkonovom štítku, ktorý sa nachádza vo vrecku s príslušenstvom.
• Tento spotrebič nie je zapojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými predpismi na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie.
• Používanie plynového spotrebiča na prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorej je nainštalovaný. Skontrolujte, či je vetranie v kuchyni dostatočné: otvory na prirodzené vetranie nechávajte otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor).
• Ak intenzívne používate spotrebič dlhý čas, potrebné je doplnkové vetranie (napríklad otvorenie okna alebo zvýšenie intenzity mechanického vetrania, ak je k dispozícii).
• Dôsledne dodržiavajte pokyny pre elektrické zapojenie. Hrozí riziko zranenia elektrickým prúdom.
• Svorka sieťového pripojenia je pod napätím.
• Odpojte svorku sieťového pripojenia od napätia.
• Kvalifikovanou montážou zabezpečte ochranu pred úrazom elektrickým prúdom.
• Voľné a neodborne zhotovené spoje zásuvky alebo zástrčky môžu spôsobovať prehriatie svoriek.
• Svorky musí správne zapojiť kvalifikovaný elektrikár.
• Odl'ahčite t'ah kábla pomocou vhodnej káblovej svorky.
• Použite vhodný prívodný elektrický kábel a poškodený kábel vymeňte za správny príslušný kábel. Obrátte sa na miestne servisné stredisko.
• Elektrické zapojenie spotrebiča musí obsahovať zariadenie s možnosťou odpojenia všetkých pólov spotrebiča od siete, pričom vzdialenosť kontaktov zariadenia musí byť aspoň 3 mm.
• Musia sa používať správne izolačné zariadenia: ochranné ističe, poistky (skrutkovacie poistky treba vybrať z držiaka).

Inštalácia

Varovanie: Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

Plynová prípojka

Zvoľte pevné prípojky alebo použite ohybné antikorové trubičky, v súlade s platnými normami. Ak použijete ohybné kovové trubičky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli zalomené ani stlačené. Dávajte pozor predovšetkým pri montáži varnej dosky v kombinácii s rúrou.

Dôležité upozornenie: Uistite sa, že tlak privádzaného plynu spotrebiča vyhovuje charakteristikám spotrebiča. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Utiahnite diely rukou, bez použitia sily, upravte požadovaný smer prípojky a potom všetko dobre utiahnite.

Likvidácia spotrebiča

• Aby ste predišli riziku fyzického zranenia alebo poškodenia – Vytiahnite zástrčku zo zásuvky elektrickej siete. – Odrežte prívodný kábel na mieste, kde vstupuje do spotrebiča a zlikvidujte ho. – Ak je k spotrebiču pripojené vonkajšie plynové potrubie, zlisujte ho. – Informácie o likvidácii spotrebiča vám poskytnú miestne úrady.

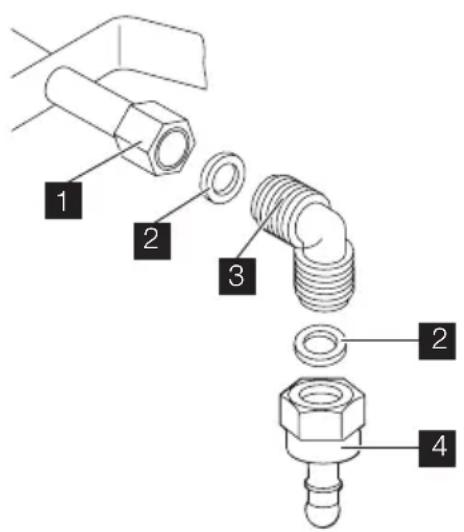

1 Koniec hriadeľa s maticou 2 Podložka (doplnková podložka je k dispozícii len pre Slovinsko a Turecko) 3 Koleno 4 Držiak gumenej hadičky pre propán-bután (len pre Slovinsko a Turecko)

Pevné pripojenie:

Pripojenie realizujte pomocou pevného kovového potrubia (medené s mechanickým ukončením).

– Zemný plyn: pripojenie realizujte pomocou ohybnej hadice s mechanickým ukončením priskrutkovaným priamo na koleno v správnom uhle k spotrebiču. – Bután/propán: použite ohybnú hadicu vybavenú príslušnými objímkami, ak je možné hadicu kontrolovať po celej dĺžke, a ak je spotrebič prevádzkovaný len na bután. V prípade, že spotrebič prevádzkujete na propán, použite ohybnú hadicu s príslušným kovovým ukončením.

V prípade, že spotrebič prevádzkujete na propán, použite ohybnú hadicu s príslušným kovovým ukončením.

Pripojenie ohybných nekovových hadíc:

Ak je možné kontrolovať prípojné potrubie po celej jeho dĺžke, môžete použiť ohybnú hadicu. Ohybnú hadicu pripevnite pevne pomocou svoriek.

Skvapalnený plyn: použite držiak gumenej hadice.

Vždy použite tesnenie. Potom pripojte plynovú prípojku. Ohybnú hadicu je možné použiť vtedy, keď:

– sa nemôže zahriať na vyššiu ako izbovú teplotu, teda viac ako 30 °C, – nie je dlhšia ako 1500 mm, – nie je priškrtená, – nie je stlačená, ani stočená, – sa nikde nedotýka ostrých hrán alebo rohov predmetov, – možno ľahko skontrolovať jej stav.

Kontrola stavu ohybnej hadičky pozostáva z kontroly, či:

– na nej nie sú praskliny, rezy, znaky obhorenia na koncoch, ale aj po celej dĺžke, – materiál nestvrdol a či je stále správne ohybný, – upevňovacia svorka nezhrdzavela, – neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale vymeňte ju.

Dôležité upozornenie: Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Použite mydlový roztok, nie plameň!

Výmena dýz

1. Vyberte mriežky nad horákmi.
2. Vyberte viečka a korunky horákov.
3. Maticovým kľúčom 7 vyberte dýzy a vymeňte ich za dýzy určené pre privádzaný druh plynu (pozrite tabuľku v časti Technické údaje).
4. Namontujte diely, postupujte v opačnom poradí.
5. Vymeňte typový štítok (je vedľa plynovej prípojky) za štítok s novým privádzaným plynom. Štítok nájdete v obale s dýzami dodanými spolu so spotrebičom.

Ak je tlak plynu nerovnomerný alebo je odlišný od požadovaného tlaku, musíte na plynovú prípojku namontovať regulátor tlaku.

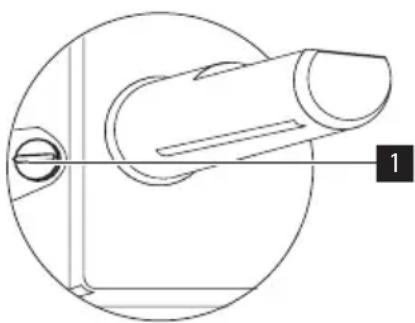

Nastavenie minimálnej úrovne

Nastavenie minimálnej úrovne horákov:

1. Zapáľte horák.
2. Otočte gombík do minimálnej polohy.
3. Vyberte ovládací gombík.
4. Tenkým skrutkovačom nastavte prietokovú skrutku. Pri zmene zo zemného plynu 20 mbar na skvapalnený plyn nastavovaciu skrutku úplne utiahnite. Pri zmene zo skvapalneného plynu na zemný plyn 20 mbar uvoľnite prietokovú skrutku o približne 1/4 otáčky.

1. Uistite sa, že plameň pri rýchlom otočení gombíka z maximálnej polohy na minimum nezhasne.

Zapojenie do elektrickej siete

• Spotrebič uzemnite v súlade s bezpečnostnými predpismi.
• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káblom. V prípade potreby treba inštalovať vhodnú zástrčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Zástrčku musíte zapojiť do vhodnej zásuvky.
• Akýkoľvek elektrický komponent smie vymeniť iba technik autorizovaného servisného strediska alebo kvalifikovaný servisný pracovník.
• Vždy používajte správne nainštalovanú uzemnenú zásuvku elektrickej siete.
• Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od siete neťahajte napájací elektrický kábel. Vždy ťahajte zástrčku.
• Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra alebo rozdvojky (hrozí riziko požiaru). Skontrolujte, či je uzemnenie v súlade s príslušnou normou a predpismi.
• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.
• Pri zapojení spotrebiča do elektrickej siete musíte použiť elektrické odpojovacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na

všetkých póloch a ktoré má vzdialenosť medzi kontaktmi aspoň 3 mm, napr. automatický istič alebo poistku.

- Žiadne súčasti napájacieho kábla nesmú byť vystavené teplote vyššej ako 90 °C. Modrý nulový vodič musí byť pripojený k svorke označenej „N“ na svorkovnici. Hnedý (alebo čierny) fázový vodič (pripojený k svorke označenej „L“ na svorkovnici) sa vždy musí pripojiť k fázovému (živému) kontaktu.

Výmena prívodného elektrického kábla

Pri výmene prívodného elektrického kábla sa smie použiť iba kábel typu H05V2V2-F T90. Uistite sa, že prierez kábla je vhodný pre dané napätie a pracovnú teplotu. Žlto-zelený uzemňovací vodič musí byť približne o 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

Zabudovanie spotrebiča

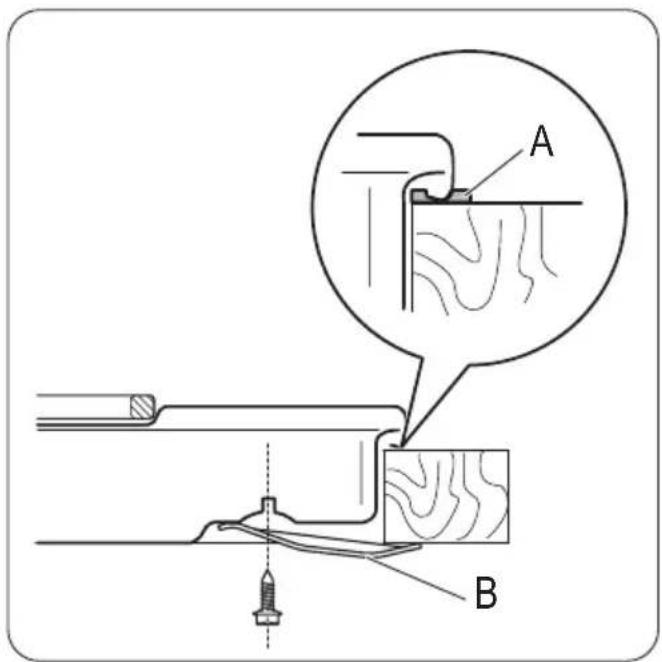

A - dodané tesnenie

B - dodané držiaky

Možnosti zabudovania

Kuchynský dielec s dvierkami

Panel namontovaný pod varnou doskou sa musí dať ľahko vybrať a v prípade potreby zásahu servisného technika umožňovať jednoduchý prístup.

a) Vyberateľný panel b) Priestor pre prípojky

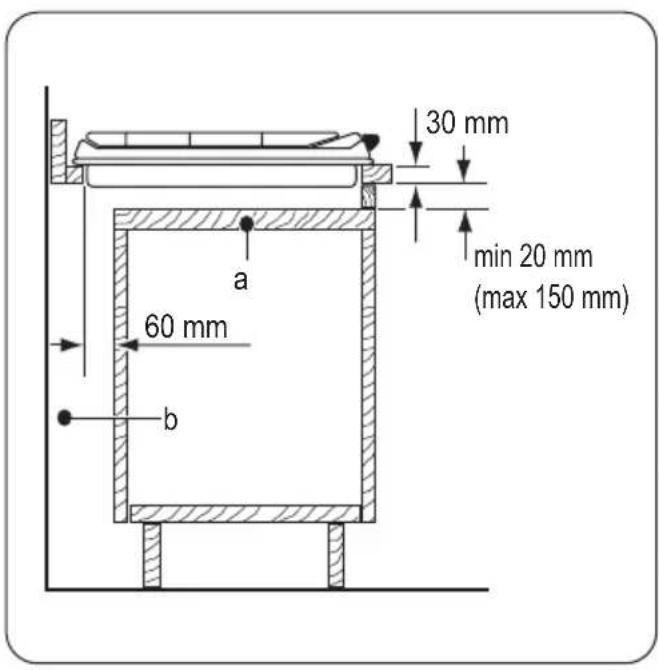

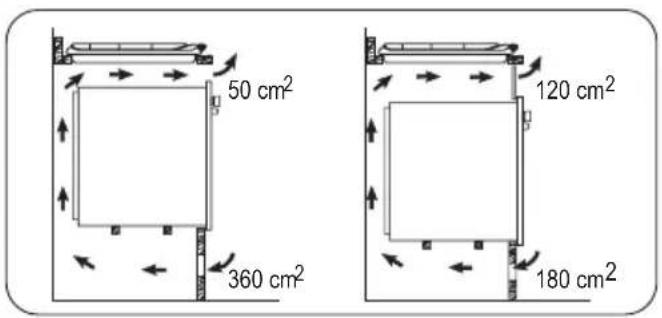

Kuchynský dielec s rúrou

Rozmery priestoru pre varnú dosku musia zodpovedať uvedeným údajom a kuchynská linka musí byť vybavená držiakmi, ktoré umožnia, z bezpečnostných dôvodov, nepretržitý prívod vzduchu. Elektrické zapojenia varnej dosky a rúry musia byť samostatné. Zapojenie musí umožniť jednoduché vybratie rúry.

vená držiakmi, ktoré umožnia, z bezpečnostných dôvodov, nepretržitý prívod vzduchu. Elektrické zapojenia varnej dosky a rúry musia byť samostatné. Zapojenie musí umožniť jednoduché vybratie rúry.

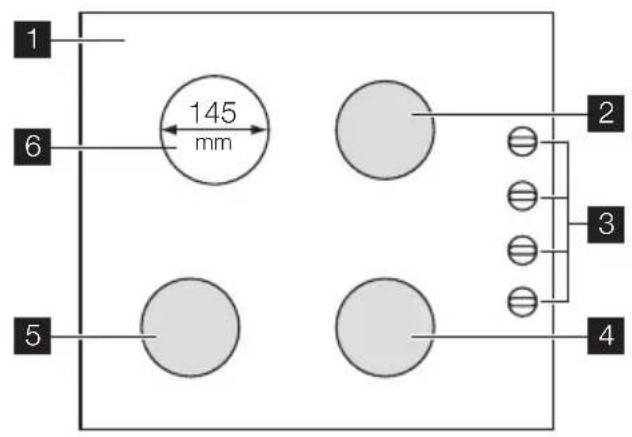

Rozloženie varného povrchu

Ovládacie gombíky

1 Vrchná časť varnej dosky 2 Stredne rýchly horák 3 Otočné ovládače 4 Pomocný horák 5 Rýchly horák 6 Elektrická varná zóna 1500 W

Symbol Popis
●	plyn sa neprivádza / po-loha vypnutia

1 Vrchná časť varnej dosky 2 Stredne rýchly horák 3 Otočné ovládače 4 Pomocný horák 5 Rýchly horák 6 Elektrická varná zóna 1500 W

Symbol Popis
	zapal'ovacia poloha/maxíálny prívod plynu
	minimálny prívod plynu

Symbol Funkcia
0	poloha Vypnuté

Symbol Funkcia
1	minimálny ohrev
6	maximálny ohrev

Zapálenie horáka

! Varovanie Buďte opatrní, keď používate otvorený oheň v kuchyni. Výrobca odmieta akúkoľvek zodpovednosť za nevhodné zaobchádzanie s plameňom. Pred položením kuchynského riadu horák vždy zapáľte.

! Varovanie: Bud'te opatrní, keď používate otvorený oheň v kuchyni. Výrobca odmieta akúkoľvek zodpovednosť za nevhodné zaobchádzanie s plameňom. Pred položením kuchynského riadu horák vždy zapáľte.

Zapálenie horáka:

1. Otočte otočným ovládačom proti smeru hodinových ručičiek do maximálnej polohy ( ☆ ) a zatlačte ho nadol.
2. Nechajte otočný ovládač stlačený približne 5 sekúnd, čím sa zahreje termočlánok. Ak tak neurobíte, prívod plynu sa preruší.
3. Keď bude plameň pravidelný, upravte ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či je v správnej polohe korunka a kryt horáka.

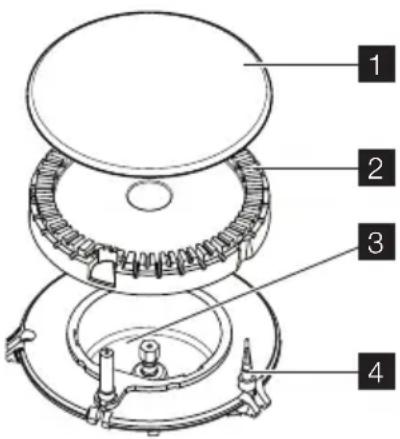

1 Viečko horáka 2 Korunka horáka 3 Zapaľovacia sviečka 4 Termočlánok

Varovanie: Ak sa horák nezapáli ani po 15 sekundách, uvoľnite otočný ovládač a otočte ho

do vypnutej polohy. Počkajte najmenej 1 minútu a skúste znova zapáliť horák.

Dôležité upozornenie: V prípade výpadku dodávky elektriny sa horák dá zapáliť aj bez elektrického zapaľovača; v tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný gombík a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a skúste znovu zapáliť horák. Po zapojení do elektrickej siete, po inštalácii alebo po výpadku dodávky elektrickej energie sa zapaľovanie horákov bežne aktivuje automaticky.

Vypnutie horáka

Aby ste zhasli plameň, otočte gombík na symbol ● .

Varovanie: Pred odstraňovaním hrncov z horáka vždy stíšte plameň na minimum alebo ho vypnite.

Zapnutie a zvyšovanie varného stupňa sa dosiahne otáčaním ovládača smerom vľavo. Aby ste varný stupeň znížili, otáčajte ovládač smerom vpravo. Varnú zónu vypnete otočením ovládača do polohy 0.

Pred prvým použitím

Nastavte maximálnu polohu a spustite varnú dosku na 10 minút, aby sa vypálili pozostatky z výroby. Potom nastavte varnú dosku do minimálnej polohy na 20 minút. Počas tejto doby môže zo spotrebiča unikať pach alebo dym. Je to normálne. Skontrolujte, či je zabezpečené dostatočné vetranie.

Rýchlovarná zóna

Červená bodka v strede platne označuje rýchlovarnú zónu. Rýchlovarná zóna zohrieva rýchlejšie než bežné platne.

Červená bodka je nakreslená na povrchu a po čase sa môže zotrieť. Nemá to vplyv na prevádzku spotrebiča.

Z rýchlovarnej zóny môže pri prvom použití unikať dym a pach. Dym a pach po čase zmiznú.

Príklady použitia na varenie

Nastave-nieteploty:	Použitie:
1 Prihrievanie
2 Vel'mi pomalé varenie

Nastavenieteploty:	Použitie:
3 Pomalé varenie
4 Vyprážanie/zapekanie dohneda
5 Uvedenie do varu
6 Uvedenie do varu/rýchle vyprážanie/hlboké vyprážanie

Užitočné rady a tipy

Úspora energie

! Varovanie Používajte hrnce a panvice s dnom vhodným pre rozmery horáka.

Nepoužívajte varnú nádobu na varnej zóne, ktorá presahuje za okraje varnej nádoby.

Rýchly 180 mm – 260 mm

Stredne rýchly 120 mm - 180 mm

Dbajte, aby hrnce nevyčnievali za okraje varnej dosky a aby boli umiestnené v strede na podstavcoch, čím sa dosiahne zníženie spotreby plynu.

Nekladte na podstavce nestabilné alebo zdeformované hrnce.

Ošetrovanie a čistenie

! Varovanie: Pred čistením rúry ju vypnite a nechajte vychladnúť. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete. Varovanie: Z bezpečnostných dôvodov spotrebič nečistite parnými ani vysokotlakovými čističmi. ! Varovanie: Nepoužívajte abrazívne čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič.

Podstavce na hrnce možno vybrať na uľahčenie čistenia varnej dosky.

Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou.

Antikorové a sklenené diely umyte vodou a utrite dosucha mäkkou handričkou.

• Podstavce na hrnce sa nesmú umývať v umývačke riadu, musia sa umývať ručne.
• Pri ručnom umývaní mriežok nad horákmi postupujte opatrne, pretože smaltovací postup niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.
• Po čistení skontrolujte, či sú podstavce umiestnené správne.
• Aby horáky správne fungovali, skontrolujte, či sú ramená podstavcov umiestnené v strede horáka.
• Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varnej dosky.

Po čistení utrite spotrebič mäkkou handričkou. Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to nesmiete variť v keramických, kameninových hrncoch ani liatinových plechoch.

Nepoužívajte na ochranu varného panelu počas používania hliníkovú fóliu.

Antikorové a sklenené diely umyte vodou a utrite dosucha mäkkou handričkou.

Odstráňte nečistoty:

1. – Okamžite odstráňte: taviaci sa plast, plastovú fóliu a potraviny s obsahom cukru.

- Spotrebič vypnite a nechajte ho vychladnúť, až potom vyčistite: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Používajte špeciálny čistič určený na povrch varného panela.

1. Spotrebič vyčistite vlhkou handričkou a malým množstvom čistiaceho prostriedku.
2. Nakoniec utrite spotrebič dosucha čistou handričkou.

Pravidelná údržba

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

Čo robiť, keď...

Problém	Možná príčina	Odstránenie
Pri zapaľovaní plynu chýba iskra	Nie je elektrické napätie	Skontrolujte, či je spotrebič za-pojený a či je zapnuté elektrické napájanie.Skontrolujte poistky domovej elektrickej inštalácie.
Kryt a korunka horáka nie sú vo	vodorovnej polohe	Skontrolujte, či sú kryt a korunka horáka v správnej polohe.
Plameň zhasína ihneď po zapálení	Termočlánok nie je dostatočne zohriaty	Po zapálení plameňa držte ovlá-dač stlačený približne 5 sekúnd.
Plameň horáka je nerovnomerný	Korunka horáka je upchaná zvy-škami potravín	Skontrolujte, či nie je upchaná dýza a či korunka horáka nie je znečistená zvyškami potravín.

Pri výskyte problému sa najprv pokúste vyriešiť ho sami. Ak problém nedokážete odstrániť sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Na rýchle a správne získanie pomoci sú potrebné tieto informácie. Tieto údaje sú uvedené na typovom štítku na súprave s dýzami.

- Popis modelu ....

- Číslo výrobku ("PNC") ....

Používajte iba originálne náhradné diely. Sú k dispozícii v našom autorizovanom servisnom stredisku a v autorizovaných predajniach náhradných dielov.

Rozmery varného panela

Rozmery priestoru pre varný panel

Horák ∅ prívodu v 1/100 mm.
Pomocný 28
Stredne rýchly 32
Rýchly 42

Plynové horáky

HORÁK	NORMÁLNY VÝKONkW	ZNÍŽENÝ VÝKONkW	NORMÁLNY VÝKON
			ZEMNÝ PLYNG20 (2H) 20 mbar		SKVAPALNENÝ PLYN(Propán/Bután) 30 mbar
			dýza 1/100mm	ml/h	dýza 1/100mm	g/hG30
Pomocný ho-rák	1,0	0,33	70	0,095	50	72
Stredne rých-ly horák	2,0	0,45	96	0,190	71	144
Rýchly horák	3,0 (zemný plyn)2,8 (skvap. plyn)	0,75	119	0,286	86	202

Ochrana životného prostredia

Symbol na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho ďalšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom

tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a ľudské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Materiál obalu

Materiály obalov nepoškodzujú životné prostredie a dajú sa recyklovať. Plastové časti sú označené značkami: >PE<, >PS< a pod. Obalový materiál vyhoďte do príslušných zberných nádob na odpad.
