KULLANIM KILAVUZU C-PS100-X SCHEPPACH

TR Akülü çalı kesici | Orijinal kullanma kılavuzunun çevirisi 352

1 12 11 2 3 4 5 6 7 10 9 8 17 scheppach 9a

2 13 14 12 11 2 3

3 9a 9

4 16 15 8

5 4 7

6 5 6

7 a

1 Giriş.... 352
2 Ürün açıklaması (Res. 1-9) 353
3 Teslimat kapsamı (Res. 1) 353
4 Amacına uygun kullanım.... 353
5 Güvenlik uyarıları 354
6 Teknik veriler 357
7 Ambalajdan çıkarma 357
8 İşletime almadan önce 357
9 Kullanım 359
10 Çalışma bilgileri.... 359
11 Temizlik.... 360
12 Bakım.... 360
13 Depolama ve taşıma 362
14 Onarım ve yedek parça siparişi.... 362
15 Imha ve yeniden değerlendirme.... 362
16 Ariza giderme.... 363
17 AB uygunluk beyani 363
18 Patlatılmış çizim 364

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Her zaman koruyucu kask takın!
	Koruyucu eldivenler takın!
	Sağlam ayakkabılar giyin!

	Eller, ön kollar, bacaklar ve ayaklar için koruyucu giysi giyilmesi önemlidir.
	Testere zincirinin montaj yönü
	Ürünü yağmura maruz bırakmayın. Ürün sa-dece kuru ortam koşulları altında yerleştirile-bilir, depolanabilir ve işletilebilir.
	Ürünü her zaman iki elinizle kullanın.
	Ürünü tek elle kullanmayın.
	Çalı kesici dik konumda yerleştirilmelidir! Yere koymayın!
	Ağırlık kg.
	Kılıç uzunluğu
	Kesim uzunluğu
	Uyarı! Geri tepme (Kickback) tehlikesi. Ürünün geri tepmesine karşı dikkatli olun ve ray ucu ile temastan kaçının.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış hal-deyken gerçekleştirin.
	Çalıştırma kilidi
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili yönetmeliklerin ve 0100, DIN 57113 / VDE0113 sayılı VDE direktiflerinin dikkate alınmaması nedeniyle elektrikli sistemlerin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, o-narım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

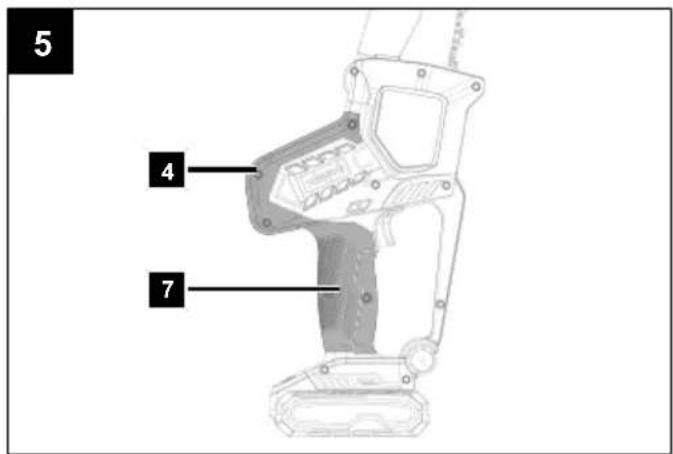

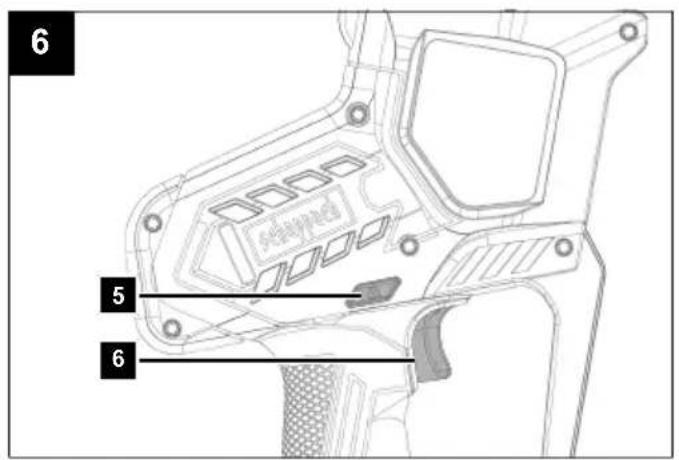

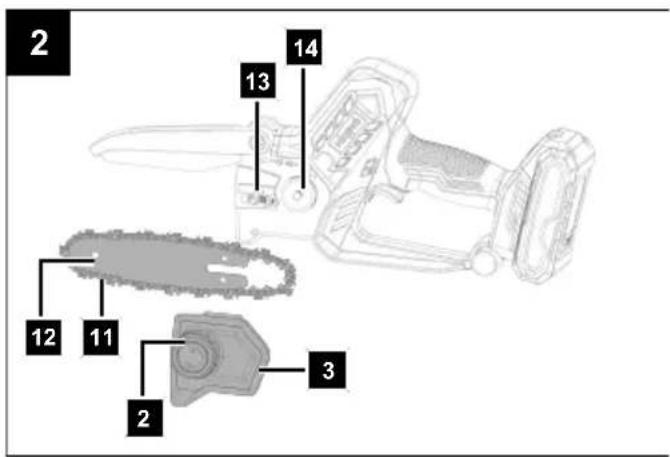

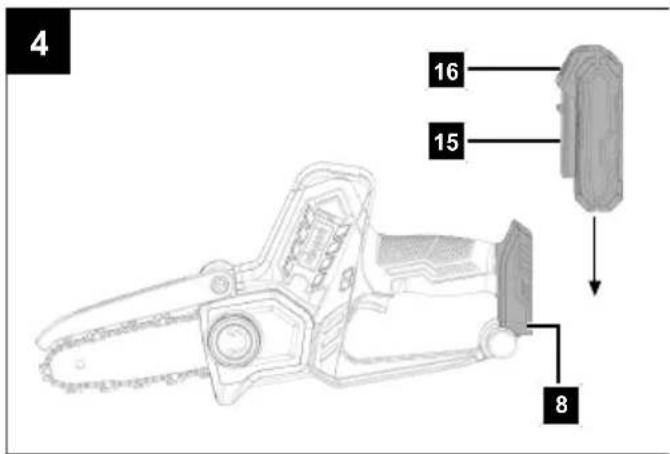

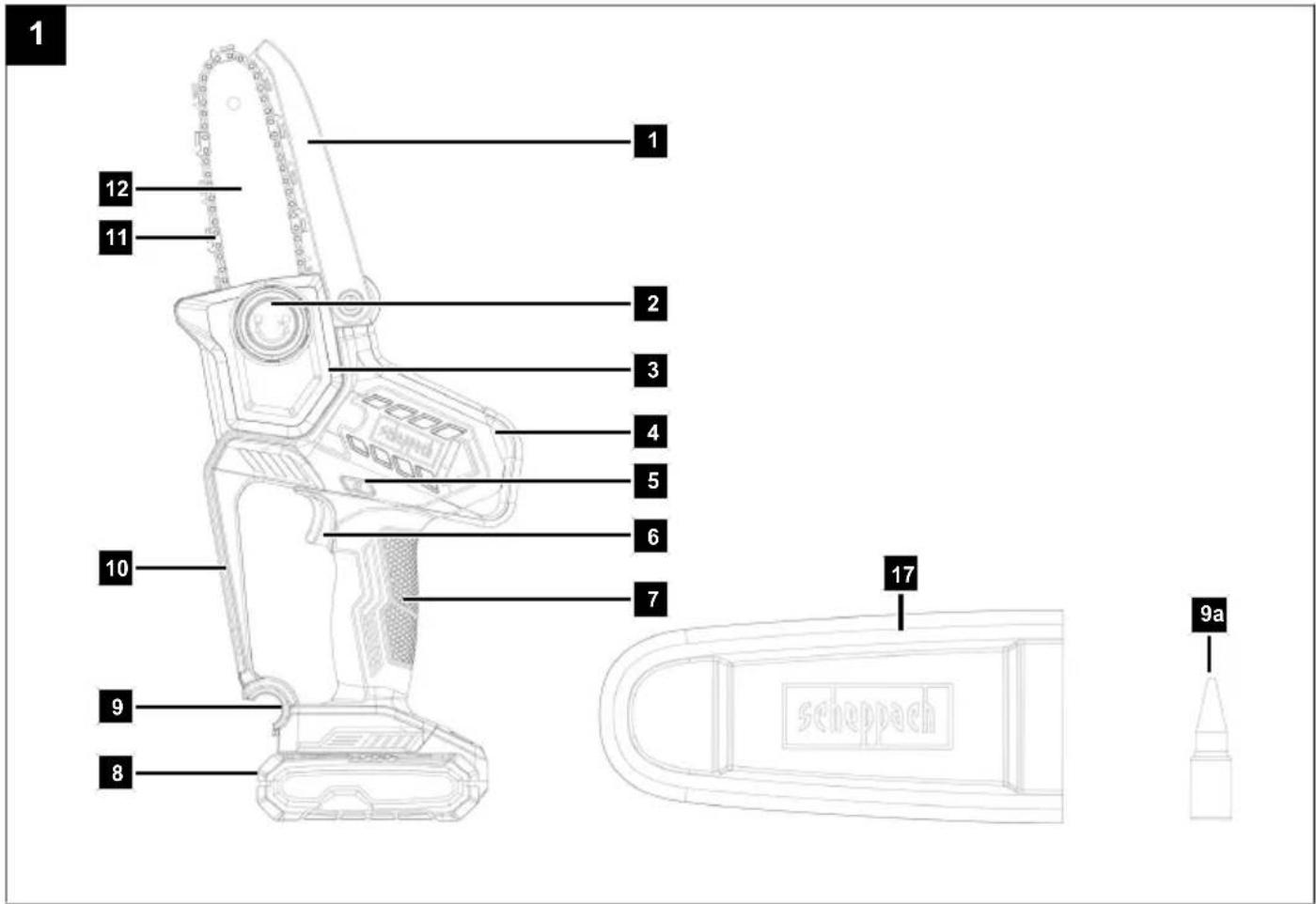

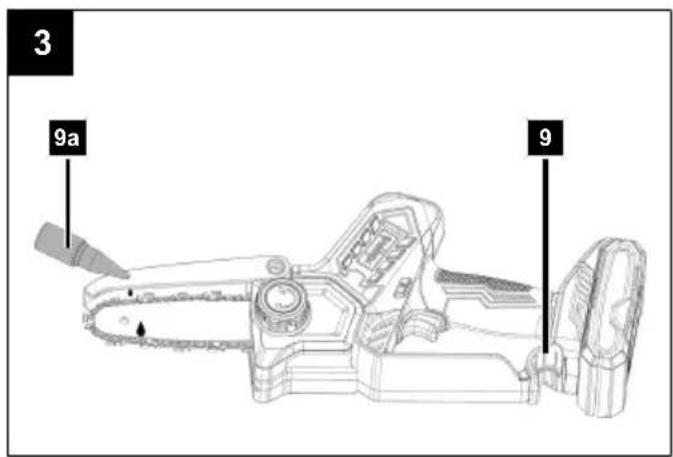

2 Ürün açıklaması (Res. 1-9)

1. Ön el koruması
2. Zincir gerdirme sistemi civatası
3. Zincir çarkı kapağı
4. Ön el tutamağı
5. Çalıştırma kilidi
6. Açma/kapama şalteri
7. Arka el tutamağı
8. Akü yuvası
9. Yağ şişesi tutucusu
   9a. Yağ şişesi
10. Arka el koruması
11. Testere zinciri
12. Zincirli kılıç
13. Yay gerdirici
14. Zincir çarkı
15. Akü*
16. Kilit açma tuşu (akü)
17. Kılıç ve zincir koruması
    * = Teslimat kapsamında değil!

3 Teslimat kapsamı (Res. 1)

Poz. Adet Tanım

9a. 1 x Yağ şişesi (boş)
11. 1 x Testere zinciri (önceden monte edilmiş)
12. 1 x Zincirli kılıç (önceden monte edilmiş)
17. 1 x Kılıç ve zincir koruması
(önceden monte edilmiş)
1 x Akülü çalı kesici
1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Ürün, kılavuz rayın kesme uzunluğuna karşılık gelen bir çapa kadar açık havada ahşap ve dalları kesmek için kul- lanılabilir.

Ürün, ağaç kesmek veya başka herhangi bir uygulama için (örneğin duvar, plastik, taş, metal, gıda veya çivi veya vida gibi yabancı cisimler içeren ahşap kesmek) tasarlanmamıştır.

Ürün, sağ el el tutamağında ve sol el tutma yüzeyinde olacak şekilde tutulmalıdır.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

! iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mül- ke zarar verebilecek potansiyel olarak tehli- keli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukların ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.
f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığı niz takdirde kazalar meydana gelebilir.
d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.
e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.
f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.
g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.
h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-lıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.
c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı cilte tahrişe veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.

f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Çalı kesici için güvenlik talimatları

a) Testere çalışırken tüm uzuvları testere zincirinden uzak tutun. Testereyi çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Zincirli testere ile çalışırken bir anlık dikkatsizlik, giysilerin veya uzuvların testere zincirine takılmasına neden olabilir.
b) Zincirli testereyi her zaman sağ eliniz arka tutamakta ve sol eliniz ön tutamakta olacak şekilde tutun. Zincirli testereyi ters çalışma duruşunda tutmak yaralanma riskini artırır ve asla kullanılmamalıdır.
c) Testere zinciri gizli elektrik hatlarına veya kendi e- lektrik kablonuza çarpabileceğinden, zincirli teste- reyi sadece yalıtımlı tutma yüzeylerinden tutun. Testere zincirinin gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpa- masına neden olabilir.
d) Göz koruması kullanın. İşitme, baş, eller, bacaklar ve ayaklar için ek koruyucu donanım tavsiye edilir. Uygun koruyucu giysiler, uçuşan talaşlardan ve testere zinciriyle kazara temastan kaynaklanan yaralanma riskini en aza indirir.
e) Zincirli testere ile ağaç, merdiven, çatı veya dengesiz bir yüzey üzerinde çalışmayın. Bu şekilde çağırken ciddi yaralanma tehlikesi mevcuttur.
f) Her zaman ayağınızın yere sağlam bastığından e-min olun ve zincirli testereyi sadece sağlam, güvenli ve düz bir zeminde dururken kullanın. Kay-gan zemin veya dengesiz yüzeyler denge kaybına ve-ya zincirli testerenin kontrolünün kaybedilmesine yol açabilir.
g) Gerilim altındaki bir dalı keserken dalın geri sıçramasını dikkate alın. Ağaç liflerindeki gerilim serbest kaldığında, gerilimli dal operatöre çarpabilir ve/veya zincirli testerenin kontrolünü sizden alabilir.
h) Çalışlıkları ve genç ağaçları keserken son derece dikkatli olun. İnce malzeme testere zincirine takılabilir ve size çarpabilir veya dengenizi bozabilir.
i) Zincirli testereyi kapalıyken ön tutamağından tutun ve testere zinciri vücudunuzdan uzağa bakacak şekilde taşıyın. Zincirli testereyi taşırken veya depolarken daima koruyucu kapağı takın. Zincirli testerenin dikkatli kullanılması, çalışan testere zinciriyle kazara temas olasılığını azaltır.
j) Yağlama, zincir gerdirme ve kılavuz rayı ile zinciri değiştirme talimatlarına uyun. Yanlış gerilmiş veya yağlanmış bir zincir kopabilir veya geri tepme riskini artırabilir.

k) Sadece odun kesin. Zincirli testereyi amaçlanmadığı işler için kullanmayın. Örnek: Zincirli testereyi metal, plastik, duvar veya ahşaptan yapılmamış yapı malzemelerini kesmek için kullanmayın. Zincirli testerenin amaçlanmayan işler için kullanılması tehlikeli durumlara neden olabilir.
I) Bu zincirli testere ağaç kesmek için uygun değildir. Zincirli testerenin kullanım amacı dışında kullanılması, operatörün veya diğer kişilerin ciddi şekilde yaralanmasına neden olabilir.

Geri tepmenin nedenleri ve önlenmesi

Geri tepme, kılavuz rayını ucu bir nesneye temas ederse veya ahşap bükülür ve testere zinciri kesimde sıkışırsa meydana gelebilir.

Bazı durumlarda, ray ucuyla temas beklenmedik bir geri tepmeye neden olarak kılavuz rayının yukarıya ve opera-töre doğru tepmesine neden olabilir.

Testere zincirinin kılavuz rayının üst kenarına sıkışması, rayın hızla operatör yönünde geri itebilir.

Bu reaksiyonlardan herhangi biri testerenin kontrolünü kaybetmenize ve muhtemelen ciddi şekilde yaralanmanıza neden olabilir. Sadece zincirli testerede bulunan güvenlik tertibatlarına güvenmeyin. Bir zincirli testere operatörü olarak, kaza veya yaralanma olmadan çalışmak için çeşitli önlemler almalısınız.

Geri tepme zincirli testerenin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdakiçiler gibi uygun tedbirler ile önlenebilir:

a) Başparmaklarınız ve parmaklarınız zincirli testerenin tutamaklarını kavrayacak şekilde testereyi iki elinizle sıkıca tutun. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine dayanabileceği bir konuma getirin. Uygun önlemler alınırsa, operatör geri tepme kuvvetlerini kontrol edebilir. Zincirli testereyi asla bırakmayın.
b) Anormal bir vücut duruşundan kaçının ve omuz yüksekliğinin üzerinde testere kullanmayın. Bu, ray ucuyla kazara teması önler ve beklenmedik durumlarda zincirli testerenin daha iyi kontrol edilmesini sağlar.
c) Her zaman üretici tarafından belirtilen yedek rayları ve testere zincirlerini kullanın. Yanlış yedek raylar ve testere zincirleri zincirin kopmasına ve/veya geri tepmesine neden olabilir.
d) Testere zincirinin bilenmesi ve bakımı için üreticinin talimatlarına uyun. Çok alçak derinlik sınırlayıcıları geri tepme eğilimini artırır.

Diğer güvenlik açıklamaları

• Bu kullanım kılavuzundaki bakım, inceleme ve servis talimatlarını dikkatle izleyin. Kullanım talimatlarında aksi belirtilmedikçe, hasarlı koruma tertibatları ve parçalar servis merkezimiz tarafından uygun şekilde onarılmalı veya değiştirilmelidir.
• İlk kez kullanacak kişilerin en azından bir testere veya sehpap üzerinde kütük kesme alıştırması yapması önerilir.
• Eğimli bir yerde testere ile kesim yaparken daima ağaç gövdesinin üzerinde durun. "Kesim" anında tam kontrolü sağlamak için, ürünün tutamakları üzerindeki sıkı tutuşu gevşetmeden kesimin sonuna doğru temas basıncını azaltın. Testere zincirinin yere değmediğinden emin olun. Kesimi tamamladıktan sonra, çıkarma-

dan önce ürünün durmasını bekleyin.

Ağaçtan ağaca geçmeden önce daima ürünün motorunu kapatın ve aküyü çıkarın.

• Kir, taş, gevşek kabuk, çivi, zımba teli ve tel ağaçtan çıkarılmalıdır.
• Üretici tarafından tavsiye edilmeyen hiçbir aksesuarı kullanmayın. Bu, elektrik çarpmasına veya yangına neden olabilir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Anma gerilimi 20 V
Zincirli kılıç tipi(önceden monte edilmiş)	JHC 5"CB05-28-43P
Testere zinciri tipi(önceden monte edilmiş)	JHC030.043.28
Maks. kesim hızı 4,8 m/s
Maks. kesim uzunluğu 127 mm
Zincir bölme 0,30“
Hareketli bıçak kalınlığı 0,043“/1,09 mm
Zincir çarkı diş sayısı/dağılım	7T / 7,62 mm (0,3")
Ağırlık(kesme donanımı olmadan)	1,2 kg
Ağırlık (akülü) 1,79 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basinci L_pA	82,5 dB
Ölçüm hatası K_pA	3 dB
Ses gücü L_wA	90,5 dB
Ölçüm hatası K_wA	2 dB

Titreşim özellikleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 İşletime almadan önce

TEHLIKE

Yaralanma tehlikesi!

Tam olarak monte edilmemiş bir ürün kullanılırsa ciddi yaralanmalara neden olabilir.

• Ürünü, ancak tamamen monte edildikten sonra kullanın.
• Her kullanımdan önce, ürünün eksiksiz olduğunu ve hasarlı veya aşınmış bileşenler içermediğini kontrol etmek için görsel olarak kontrol edin. Güvenlik ve koruyucu tertibatlar sağlam olmalıdır.

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

UYARI

Testere zincirinin veya zincirli kılıçın kullanıl- ması sırasında yaralanma tehlikesi!

- Kesilmeye dayanıklı eldivenler giyin.

Bilgi:

• Zincirli kılıç ve ayrıca zincir, ambalaj ve nakliye nedenleriyle önceden monte edilmiştir.
• Yeni bir testere zinciri uzar ve daha sıklıkla gerdirilmesi gerekir. Her kesimden sonra zincir gerginliğini düzenli olarak kontrol edin ve ayarlayın.

- Sadece bu ürün için tasarlanmış testere zincirlerini ve zincirli kılıçları kullanın.

8.1 Zincirli kılıçın (12) ve testere zincirinin (11) takılması/çıkarılması (Res. 2)

İlk kullanımdan önce ürünün ve tüm aksesuarların tam o-turup oturmadığını kontrol etmenizi ve gerekirse yeniden monte etmenizi öneririz.

1. Ürünü düz bir yüzeye yerleştirin.

2. Zincir gerginliğini gevşetmek için zincir gerdirme sisteminin civatasını (2) saat yönünün tersine çevirin ve zincir dişlisi kapağını (3) çıkarın.

3. Zincirli kılıcı (12) ve testere zincirini (11) çıkarın.

4. Testere zincirini (11), kesici kenarlar saat yönünde hizalanacak şekilde bir halka halinde yerleştirin. Testere zincirini (11) hizalamak için testere zinciri üzerindeki veya zincir çarkının (14) üzerindeki resim işaretlerini (oklar) kılavuz olarak kullanın.

5. Testere zincirini (11) zincirli kılıçın (12) oluğuna yerleştirin.

6. Testere zincirini (11) zincirli kılıçın (12) oluşu boyunca yönlendirmeyi kolaylaştırmak için zincirli kılıcı (12) yaklaşık 45 derecelik bir açıyla yukarı doğru döndürül-müş halde tutun.

7. Zincirli kılıcı (12) ve testere zincirini (11) yay gergisine (13) yerleştirin.

8. Testere zincirini (11) zincir çarkının (14) üzerine kaydırmak için zincirli kılıcı (12) testere zinciri (11) ile birlikte aşağı doğru bastırın.

9. Testere zinciri (11) serbest bırakılırken otomatik olarak gerilir.

10. Zincir dişlisi kapağını (3) yerine takın.

11. Zincir gerdirme sisteminin (2) civatasını saat yönünde elle sıkarak çevirin.

12. Testere zincirinin (11) oturmasını tekrar kontrol edin ve zincir dişlisi kapağının (3) zincir gerdirme sistemi (2) civatasını sıkın.

8.2 Testere zincirinin (11) gerilmesi (Res. 2)

! UYARI

Testere zincirinin fırlaması nedeniyle yaralanma tehlikesi!

Yeterince gerilmemiş bir testere zinciri çalışma sırasında fırlayabilir ve yaralanmalara neden olabilir.

– Zincir gerginliğini sık kontrol edin.
– Hareketli bıçaklar kılavuz rayının alt tarafındani oluktan çıkıntı yapıyorsa zincir gerginliği çok düşüktür.
– Zincir gerginliği çok düşükse testere zincirini uygun şekilde gerdirin.

1. Ürün, bir testere zinciri hızlı gerdirme sistemi ile donatılmıştır. Testere zinciri (11), ürüne takılı yaylı gergi tertibatı (13) tarafından otomatik olarak gerilir. Çepeçevre testere zinciri (11), zincirli kılıcın (12) üzerindeki oluk üzerinden yönlendirilir.

Zincir gerginliği ve zincir yağlaması, testere zincirinin kullanım ömrü üzerinde önemli bir etkiye sahiptir.

Testere zinciri, zincirli kılıçta sarkmıyorsa ve eldivenli bir elle sonuna kadar çekilebiliyorsa doğru şekilde gerilmiş demektir. Testere zincirini 9 N (yaklaşık 1 kg) çekiş gücüyle çekerken, testere zinciri ve zincirli kılıç arasında 2 mm'den fazla mesafe olmamalıdır.

Bilgi:

• Yeni bir testere zinciri, takıldıktan sonra belirli bir süre gevşeme eğilimindedir. Bundan dolayı, kullanmadan önce testere zinciri gerginliğini zaman zaman kontrol edin.
• Testere zinciri talaş ve benzerlerinden arındırılmış temiz bir yerde gerilmelidir.
• Testere zincirinin doğru şekilde gerilmesi operatörün güvenliğini sağlar ve aşınmayı ve testere zincirinin hasar görmesini azaltır veya önler.
• Operatörün ilk kez çalışmaya başlamadan önce zincir gerginliğini kontrol etmesini öneririz. Testere zinciri, kılıçın alt tarafından sarkmıyorsa ve eldivenli bir elle sonuna kadar çekilebiliyorsa doğru şekilde gerilmiştir.
• Testere zinciri gevşekse veya yay gergisi arızalıysa, uzman bir atölyeye başvurun.

DİKKAT

Testere ile çalışırken, testere zinciri isınır ve hafifçe genişler. Bu “sonradan uzama”, özellikle yeni testere zincirlerinde beklenmelidir.

8.3 Testere zincirinin yağlanması (Res. 1, 3, 9)

Zincir gerginliği ve zincir yağlaması, testere zincirinin kullanım ömrü üzerinde önemli bir etkiye sahiptir.

Yağ şişesini (9a) yağ şişesi tutucusunda (9) saklayabilirsiniz.

Bilgi:

• Sürtünmeyi ve aşınmayı azaltmak için katkı maddeleri içeren testere zinciri yağı veya organik testere zinciri yağı kullanın.
• Ağaç kesmek için organik testere zinciri yağı kullanın. Mineral yağ ağaçlara zarar verebilir.
• Kir, talaş ve eski yağ kalıntılarını gidermek için zincir kılıcını ve testere zincirini temizleyin. (bkz. 11)

• Testere zincirinin gergin olduğundan, ancak çok sıkı olmadığından emin olun. (bkz. 8.2)

• Yağ şişesini (9a) hafif bir açıyla tutun, böylece yağ testere zincirinin (11) baklalarına akabilir.

• Testere zincirini (11) elle çevirirken yağı testere zinciri (11) boyunca uygulayın. Zincir kılıcının (12) alt kısmından başlayın. Yağın testere zincirinin (11) bağlantılarına ve baklalarına girdiğinden emin olun.

• Yağı testere zincirinin (11) her iki tarafına da uygulayın. Yağı eşit olarak dağıtmak için bir fırça* kullanın.

• Testere zincirinin (11) eşit şekilde yağlandığını kontrol edin.

• Dökülen yağı derhal silin ve bezi* yerel yönetmeliklere uygun olarak bertaraf edin.

* = Teslimat kapsamında değil!

8.4 Akünün (15) akü tutucusuna (8) takılması çıkarılması (Res. 4)

iKAZ

Yaralanma tehlikesi!

Aküyü sadece akülü takım kullanıma hazır olduğunda takın.

Akünün takılması

1. Aküyü (15) akü tutucusunun (8) içine itin. Akü (15) du- yulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (15) kilit açma tuşuna (16) basın ve akü tutucusundan (8) dışarı çekin.

9 Kullanım

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DIKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

TEHLIKE

Yaralanma tehlikesi!

Ürün sıkışmışsa, ürünü zorla çekip çıkarmaya çalışmayın.

- Motoru kapatın.

– Ürünü serbest bırakmak için bir kaldırma kolu veya kama kullanın.

9.1 Ürünü tutma ve yönlendirme

UYARI

Geri tepme nedeniyle yaralanma tehlikesi!

– Ürünü asla tek elle kullanmayın!

UYARI

Yaralanma tehlikesi!

– Ürünü asla ön el koruması olmadan kullanmayın!

9.1.1 Ön ve arka el koruması (1, 10) (Şekil 1)

• Ön el koruması (1) ve arka el koruması (10), aşırı yüklenme nedeniyle kırılması durumunda parmakları testere zinciriyle (11) temastan kaynaklanan yaralanmalara karşı korur.
• Arka el koruması (10) ayrıca eli dal ve budaklardan korur.

- Her kullanımdan önce ön el korumasının (1) işlevselliğini kontrol edin. Düzgün çalıştıklarından emin olmak için ön ve arka el korumalarını (1, 10) temiz tutun.

9.2 Ürünü açma/kapatma ve çalıştırılması (Res. 1, 5, 6)

Açma

1. Kılıç ve zincir korumasını (17) zincirli{kılıştan (12) çekin.
2. Ürünü sağ elinizle ön tutamaktan (4) ve sol elinizle arka tutamaktan (7) tutun. Başparmağınız ve parmaklarıniz tutamakları (4, 7) sıkıca kavramalıdır.
3. Vücudunuzu ve kollarınızı geri tepme kuvvetlerine dayanabileceği bir konuma getirin.
4. Başparmağınızla ön tutamaktaki (4) çalıştırma kilidine (5) basın.
5. Çalıştırma kilidine (5) basın ve basılı tutun.
6. Ürünü açmak için açma/kapama şalterine (6) basın.
7. Çalıştırma kilidini (5) bırakın.

Bilgi:

Ürünü çalıştırdıktan sonra çalıştırma kilidini basılı tutmaya gerek yoktur. Çalıştırma kilidi, ürünün yanlışlıkla çalışmasını önlemek içindir.

Kapatma

1. Kapatmak için açma/kapama şalterini (6) bırakın.
2. Ürünle çalıştıktan sonra her zaman birlikte verilen kılıç ve zincir korumasını (17) takın.

10 Çalışma bilgileri

Bilgiler:

Açmadan önce ürünün herhangi bir nesneye temas etmediğinden emin olun.

• Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.
• Zincirli kılıçın alt tarafiyla (çeken testere zinciriyle) ke-sim yaparken daha iyi kontrole sahip olursunuz.
• Testere zinciri, kesim sırasında veya sonrasında yere veya başka bir nesneye temas etmemelidir.

- Testere zincirinin testere kesiminde sıkışmadığından emin olun. Dal kırılmamalı veya parçalanmamalıdır.

- Ayrıca geri tepmeye karşı önlemlere de uyun (bkz. güvenlik talimatları).

- Eğimli bir yerde testere ile kesim yaparken daima dalın üzerinde durun. Testere zincirinin yere değmediğinden emin olun. Kesimi tamamladıktan sonra, ürünü çıkarmadan önce testere zinciri durana kadar bekeleyin.

10.1 Kesim teknikleri

10.1.1 Boyuna kesim

Boyuna kesim, kesilen ağaç gövdelerinin küçük parçalara ayrılmasıdır. Mümkünse kütük alttan kesilmeli ve dallar, kirişler veya takozlarla desteklenmelidir.

- Testereyle keserken testere zincirinin yere değmediğinden emin olun.

• Eğimli arazide ayağınızın iyi bastığından ve gövdenin üzerinde durduğunuzdan emin olun. "Kesim" sırasında tam kontrolü korumak için, çalı kesicinin tutamakla- rındaki sıkı kavramayı bırakmadan kesimin sonuna doğru temas baskısını azaltın.
• Kesimi tamamladıktan sonra, çalı kesiciyi çıkarmadan önce testere zincirinin durmasını bekleyin.
• Ağaçtan ağaca geçmeden önce çalı kesicinin motorunu daima kapatın.

10.1.1.1 Testere tezgahı üzerinde kesim

1. Ürünü iki elinizle sıkıca tutun ve testere ile keserken ürünü vücudunuzun önünde yönlendirin.
2. Çalıları keserken ürünü sağ taraftaki gövdenin yanından geçirin. Düşen çalılara dikkat edin.
3. Ayrılan dalın tehlike oluşturmayacağı şekilde durun.
4. Ayaklarınıza dikkat edin. Kopan çalı düşerse yaralanmalara neden olabilir.
5. Vücudunuzun dengeli olduğundan ve güvenli bir şekilde tutunduğunuzdan emin olun.

10.1.2 Dal kesme

! UYARI

Yaralanma tehlikesi!

Dal keserken birçok kaza meydana gelir.

1. Ürünü iki elinizle sıkıca tutun ve testere ile keserken ürünü vücudunuzun önünde yönlendirin.
2. Çalışma sırasında çok fazla öne eğilmeyin.
3. Ağaç gövdesi üzerinde dururken asla dalları kesmeyin.
4. Dallar gerilim altındayken geri tepme alanına dikkat edin.

Dal kesme, bir ağaçtan dal ve dalcıkların çıkarılması için kullanılan bir terimdir.

• Destekleyici dalları yalnızca boyları kesildikten sonra çıkarın.
• Ürünün sıkışmasını önlemek için gerilim altındaki dal-lar aşağıdaki yukarıya doğru kesilmelidir.
• Daha kalın dalları keserken, boy kesme ile aynı tekniği kullanın.
• Gövdenin solunda ve ürüne mümkün olduğunca yakın çalışın. Mümkünse ürünün ağırlığını gövdeye verin.
• Gövdenin ötesindeki dalları kesmek için pozisyon değiştirin.
  • Dallanan dallar tek tek boyuna kesilir.
• Dalları keserken, ağacı destekleyen aşağı bakan daha büyük dalları şimdilik yerinde bırakın. Küçük dalları tek bir kesimle ayırın.

11 Temizlik

! UYARI

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirilirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak.

Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolay yaralanmaya neden olabilir.

• Aküyü çıkarın.
  – Ürünün soğumasını bekleyin.
  – Uygulama takımını çıkartın.

! UYARI

Testere zincirinin veya zincirli kılıçın kullanılması sırasında yaralanma tehlikesi!

– Kesilmeye dayanıklı eldivenler giyin.

1. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Testere zincirini temizlemek için bir fırça veya el süpürgesi kullanın ve sıvı kullanmayın.
3. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.
4. Gerekirse tutamakları sabunlu suyla yıkanmış nemli bir bezle temizleyin.
5. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
6. Havalandırma açıklıkları her zaman açık olmalıdır.
7. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
8. Zincirli kılıçın oluşunu bir fırça veya basınçlı hava kullanarak temizleyin.
9. Zincir çarkını ve yay gergisini temizleyin.

12 Bakım

12.1 Zincirli kılıçın (12) değiştirilmesi (Res. 2)

1. Ürünü kapatın ve aküyü çıkarın (15).

2. Ürünü düz bir yüzeye yerleştirin.

3. Zincir gerginliğini gevşetmek için zincir dişlisi kapağı- nın (3) zincir germe sistemi cıvatasını (2) saat yönün- nün tersine çevirin ve zincir dişlisi kapağını (3) çıkarın.

4. Zincirli kılıcı (12) ve testere zincirini (11) çıkarın.
5. Sökme işlemi için, testere zincirini (11) zincirli kilicin olduğundan çıkarmayı kolaylaştırmak amacıyla zincirli kılıcı (12) yaklaşık 45 derecelik bir açıyla yukarı doğru döndürülmüş olarak tutun.
6. Zincirli kılıcı (12) değiştirin ve zincir kılıcını (12) ve testere zincirini (11) 8.1 altında açıklandığı gibi değiştirin.

12.2 Testere zincirini (11) değiştirin ve içeri girmesini sağlayın (Res. 2)

TEHLİKE

Testere zincirinin kopması veya fırlaması nedeniyle ağır yaralanmalar meydana gelebilir!

– Yeni bir testere zincirini asla aşınmış bir testere zinciri dişlisine veya hasarlı ya da aşınmış bir kılavuz rayına takmayın. Testere zinciri fırlayabilir veya kopabilir.

- Sadece bu ürün için tasarlanmış testere zincirlerini ve zincirli kılıçları kullanın. - Testere zincirini değiştirmeden önce zincirli kılıcın oluşunu temizleyin, çünkü herhangi bir kir birikintisi varsa testere zinciri çubuktan dışarı fırlayabilir. Tortular ayrıca zincir yağını da emebilir. Sonuç, zincir yağının rayın alt tarafına ulaşmaması veya çok az ulaşması ve yağlamanın azalması olacaktır.

1. Ürünü düz bir yüzeye yerleştirin.
2. Zincir gerginliğini gevşetmek için zincir gerdirme sisteminin civatasını (2) saat yönünün tersine çevirin ve zincir dişlisi kapağını (3) çıkarın.

3. Zincirli kılıcı (12) ve testere zincirini (11) çıkarın.

4. Testere zincirini (11), kesici kenarlar saat yönünde hizalanacak şekilde bir halka halinde yerleştirin. Testere zincirini (11) hizalamak için testere zinciri üzerindeki veya zincir çarkının (14) üzerindeki resim işaretlerini (oklar) kılavuz olarak kullanın.

5. Testere zincirini (11) zincirli kılıçın (12) oluğuna yerleştirin.

6. Testere zincirini (11) zincirli kılıçın (12) oluşu boyunca yönlendirmeyi kolaylaştırmak için zincirli kılıcı (12) yaklaşık 45 derecelik bir açıyla yukarı doğru döndürül-müş halde tutun.

7. Zincirli kılıcı (12) ve testere zincirini (11) yay gergisine (13) yerleştirin.

8. Testere zincirini (11) zincir çarkının (14) üzerine kaydırmak için zincirli kılıcı (12) testere zinciri (11) ile birlikte aşağı doğru bastırın.

9. Testere zinciri (11) serbest bırakılırken otomatik olarak gerilir.

10. Zincir dişlisi kapağını (3) yerine takın.

11. Zincir gerdirme sisteminin (2) civatasını saat yönünde elle sıkarak çevirin.
12. Testere zincirinin (11) oturmasını tekrar kontrol edin ve zincir dişlisi kapağının (3) zincir gerdirme sistemi (2) civatasını sıkın.

Bilgi:

Yeni bir testere zincirinin gerdirme kuvveti bir süre sonra azalır. Bu nedenle testere zincirini ilk 5 kesimden sonra veya en geç 10 dakikalık kesme işleminden sonra tekrar sıkmalısınız.

12.3 Testere zincirinin bilenmesi (11)

UYARI

Yanlış bilenmiş testere zinciri nedeniyle kaza tehlikesi artar!

Bileme sırasında kesici kenar geometrisinin boyutlarından sapmalar, ürünün geri tepme riskini artırır.

- Testere zincirinin bir uzman tarafından bilenmesini sağlayın.

Testere zinciri yetkili bir uzman atölyede yeniden bilenebilir. Uygun bir aletiniz ve gerekli deneyiminiz yoksa testere zincirini kendiniz bilemeye çalışmayın.

Bilgiler:

Keskin bir testere zinciri optimum kesme performansı sağlar. Zorlanmadan ahşabın içine giriyor ve arkasında büyük, uzun odun talaşı bırakıyor.

Kesim donanımımlı ahşabın içinden itmeniz gerekiyorsa ve talaşlar çok küçükse testere zinciri kördür. Çok kör bir testere zinciri hiç talaş üretmez, sadece ahşap tozu üretir.

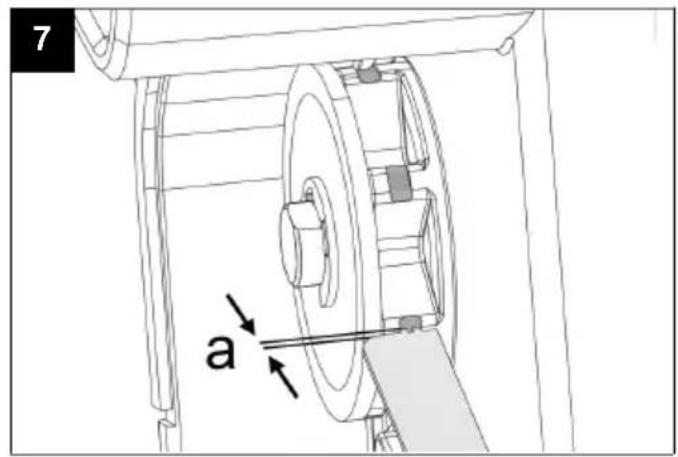

12.4 Zincir çarkının (14) kontrol edilmesi (Res. 2, 7)

1. Ürünü düz bir yüzeye yerleştirin.
2. Zincir gerginliğini gevşetmek için zincir gerdirme sisteminin civatasını (2) saat yönünün tersine çevirin ve zincir dişlisi kapağını (3) çıkarın.
3. Zincirli kılıcı (12) ve testere zincirini (11) çıkarın.
4. Zincir çarkındaki (14) giriş izlerini bir test mastarı (teslimat kapsamına dahil değildir) ile kontrol edin.
5. Giriş izleri a=0,5 mm'den daha derinse ürünü kullanmayın ve uzman bir satıcıya danışın. Zincir dişlisi (14) değiştirilmelidir.

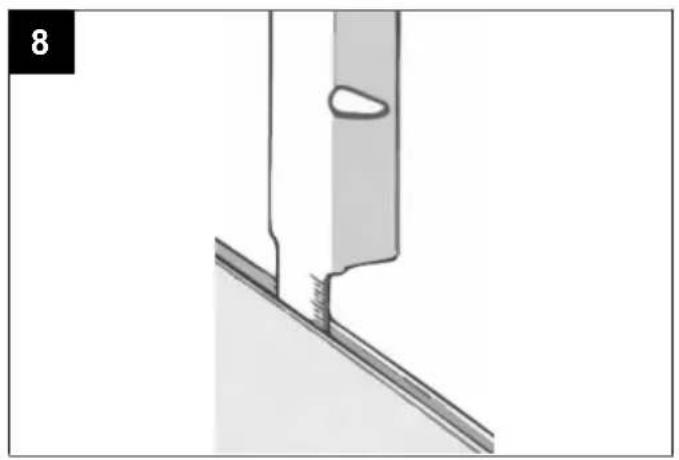

12.5 Zincirli kılıçın (12) kontrol edilmesi (Res. 2, 8)

1. Ürünü düz bir yüzeye yerleştirin.
2. Zincir gerginliğini gevşetmek için zincir gerdirme sisteminin civatasını (2) saat yönünün tersine çevirin ve zincir dişlisi kapağını (3) çıkarın.
3. Zincirli kılıcı (12) ve testere zincirini (11) çıkarın.
4. Zincirli kılıçın (12) oluk derinliğini bir eğe mastarının ölçüm çubuğu ile ölçün (teslimat kapsamına dahil değildir).
5. Zincirli kılıcı (12), aşağıdaki hususlardan biri geçerliy-se değiştirilmelidir:
   – Zincirli kılıç hasar görmüş.
6. Ölçülen oluk derinliği, zincirli kılıçın minimum oluk derinliğinden (4 mm) azdır.
   – Zincirli kılıçın oluşu daralmış veya açılmıştır.

13 Depolama ve taşıma

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın. Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13.1 Depolama için hazırlama

1. Testere zinciri korumasını takın.
2. Aküyü çıkarın.
3. Ürünü tamamen boşaltın.
4. Ürünü temizleyin ve hasar bakımından kontrol edin.

13.2 Taşıma

! UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

- Ürün sadece bu amaç için sağlanan el tutamağı kullanılarak taşınabilir.

14 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

14.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Zincirli kılıç ürün no: 7904201714
Testere zinciri ürün no: 7904201715
Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713

StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

15 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.

• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.

- Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

16 Arıza giderme

Arıza Olası sebep Yardım
Ürün başlatlamıyor. Akü gücü çok	zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Açma/kapama şalteri arızalı. Lütfen s	ervis departmanımızla iletişime geçin.
	Motor arızalı.
Kötü kesim performansı. Testere	zinciri yanlış monte edilmiş. Testere zincirini doğru şekilde monte edin.
	Testere zinciri kör. Testere zincirinin bir uzman tarafından bilenmesini sağlayın veya testere zincirini değiştirin.
	Yetersiz zincir gerginliği. Testere zincirini kontrol edin. Gerekirse testere zincirini gerin.
Ürün ağır çalışıyor/testere zinciri fırlıyor.	Yetersiz zincir gerginliği. Testere zincirini kontrol edin. Gerekirse testere zincirini gerin.
Olağan dışı titreşim Kılavuz rayı gevşek.	Kılavuz rayın sıkı oturup oturmadığını kontrol e-din.

17 AB uygunluk beyanı

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: AKÜLÜ ÇALI KESİCİLERİ -

C-PS100-X

Ürün no. 5904204900

AB yönetmeliği:

2014/30/AB, 2006/42/AT, 2011/65/AB*

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

2006/42/AT - Ek IV

Onaylanmış kuruluş: TÜV SÜD Product Service GmbH Sertifikasyon Kuruluşu, Ridlerstraße 65, 80339 Münih, ALMANYA

Numara: 0123

Sertifika numarası: M6A 011284 0491 Rev. 00

2000/14/AT\_2005/88/AT - Ek: V

Garanti edilen ses gücü seviyesi ( L_WA ): 94 dB Ölçülen ses gücü seviyesi ( L_WA ): 90,5 dB

Uygulanan standartlar:

EN 62841-1:2015/A11:2022; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
