KULLANIM KILAVUZU Classic 3.22 SE AL-KO

TR: Kullanım kılavuzu 171

ETK: 3.22 SE....177

ETK: 3.82 SE....179

	3.22 SE
	ca. 1230×365×970 mm
	ca. 9.5 kg
	32 cm
	20/40/60 cm
	ca. 30 l
	230 V AC / 50 Hz
	1000 W
	3200 min-1+/- 100
	LPA=84 db
	ahv=6 m/s2(ISO 20643)

■ Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır.
■ Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyarı işaretlerini dikkate alın.
Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da teslim edin.

işaret açıklamaları

Dikkat!

Bu uyarı işaretlerine uyulması durumunda yaralan- malar ve / veya maddi hasarlar önlenebilir.

Daha iyi anlamak ve kullanmak için özel uyarılar.

İçindekiler

El Kitabı hakkında....171

Ürün tanımı 171

Emniyet uyarları 173

Montaj....174

Çalışırken uyulması gerekenler 174

Depolama 175

Onarım....175

Bakım ve temizlik....175

Arızalar ile ilgili yardım.... 176

Atıkların yokedilmesi....182

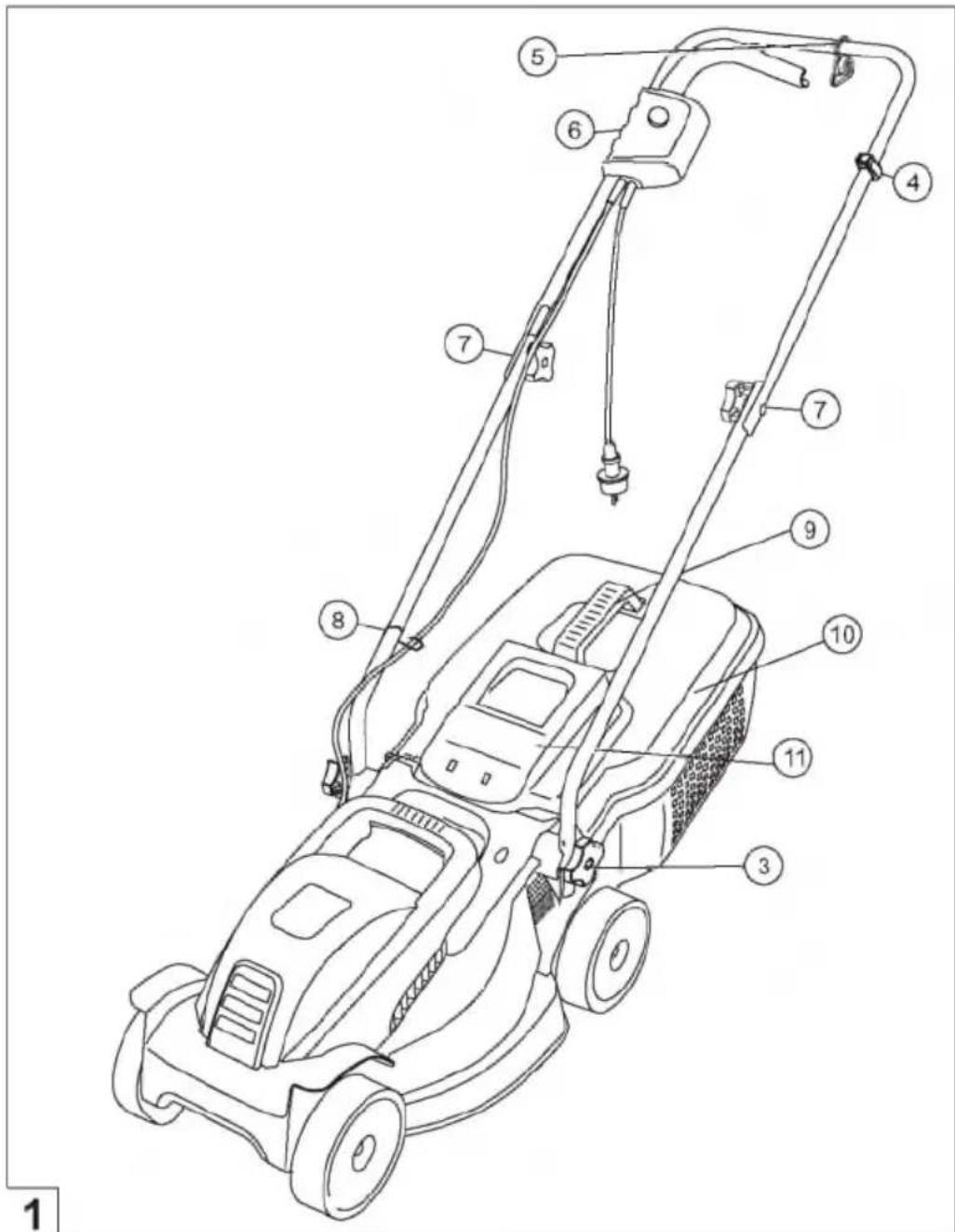

Ürün tanımı

Bu dokümantasyonda, çim toplama sepeti bulunan elektrikli çim biçme makineleri tanımlanır. Bazı modeller ayrıca malçlama için de uygundur.

Ürün resimlerinden ve farklı seçeneklerin tanımlarından yararlanarak modelinizi belirleyiniz.

Talimatlara uygun kullanım

Bu makine, özel alandaki bir çim zeminin biçilmesi için uygun görülmuştur ve sadece kurumuş olan çimende kullanılabilir.

Diğer bir kullanım veya bunun dışındaki bir kullanım, talimatlara uygun değildir.

Hatalı olabilecek kullanım

Bu çim biçme makinesi, kamuya açık alanlarda, parklarda, spor tesisleri ile tarım ve ormancılıkta kullanım için uygun değildir
■ Mevcut olan emniyet tertibatları sökülemez veya atlanamaz, örn. emniyet tutamağının tutamak koluna bağlanması ile
■ Makineyi, yağmurda ve/veya ıslak çimende kullanmayınız
■ Makine, endüstriyel alanda kullanılamaz

Emniyet ve koruma tertibatları

Dikkat - Yaralanma tehlikesi!

Emniyet ve koruma tertibatları devre dışı bırakılamaz!

Emniyet kolu / Emniyet tutamağı

Ürün tipine göre alet, ya bir emniyet kolu ya da bir emniyet tutamağı ile donatılmıştır. Tehlike anında bunu hemen elinizden bırakın. Motor ve kesme biçagı stop eder.

Darbe koruyucu kapak

Darbe koruyucu kapak, parçaların dışarı savrulmasını önler.

Alet üzerindeki semboller

	Dikkat! Kullanırken çok dikkat ediniz.		Bakım çalışmalarından önce veya kablo hasar gördüğüünde, aletin prizini daima şebekeden çekiniz.
	Kullanmaya başlamadan önce kullanım kılavuzunu okuyunuz!		Elektrik çarpması riski.
	Dikkat tehlike! El ve ayaklarını zı kesme tertibatından uzak tutunuz!		Tehlike alanına yaklaşmayınız.
	Bağlantı kablosunu kesici bıçaklardan uzak tutunuz.		Üçüncü kişileri tehlike alanından uzak tutunuz!

Emniyet uyarıları

Başkalarının uğrayacağı kazalardan ve bunların özel mulkiyetindeki hasarlardan, makineyi kumanda eden veya kullanıcı sorumludur.

Dikkat!

Alet ve uzatma kablosunu sadece teknik olarak kusursuz durumda kullanınız!

Emniyet ve koruma tertibatları devre dışı bırakılmamalıdır!

Dikkat - Yaralanma tehlikesi!

Emniyet ve koruma tertibatları devre dışı bırakılmamalıdır!

Elektrik emniyeti

Dikkat - Elektrik tehlikesi!

Gerilim ileten parçalara dokunma tehlikesi! Uzatma kablosu hasar gördüğünde veya ayrıldığında, fışı derhal prizden çekiniz!

■ Mevcut olan şebeke voltajı, teknik föylerde belirtiler şebeke voltajı verilerine uygun olmalıdır, başka bir besleme gerilimi kullanılmamalı
■ Sadece açık havada kullanım için uygun olan uzatma kablosu kullanınız - Minimum kesit 1,5 mm²
■ Hasarlı veya kırık uzatma kabloları kullanılamaz
■ Çalıştırmaya başlamadan önce daima uzatma kablosunu kontrol ediniz
■ Uzatma kablosu için daima özel kablo çekiciyi kullanınız
Kabloyu, kesim alanından uzak tutun ve daima makineden uzakta hareket ettiriniz
■ Çim biçme makinesi ile hiçbir zaman uzatma kablosunun üzerinden geçmeyiniz
■ Makineyi nemden koruyunuz

Kullanım ile ilgili emniyet uyarıları

■ Çocuklar ve bu kullanım kılavuzu hakkında bilgi sahibi olmayan şahıslar aleti kullanamazlar
■ Yerel yönetmeliklerin belirlediği kullanıcı yaşı sınırlaması dikkate alınmalıdır
■ Alet alkol, uyusturucu ve ilaç etkisi altındayken kullanılmamalıdır

Kullanmadan önce aleti daima kontrol edin, hasarlı olan parçaların değiştirilmesini sağlayınız
■ Biçilecek alanın tamamını dikkatlı biçimde kontrol edin, tüm yabancı maddelerden arındırınız
■ Amacına uygun elbise giyilmeli:
Uzun pantolon
■ Sağlam ve kaymayan ayakkabı
■ Çalışırken sağlam basmaya dikkat ediniz
■ Üçüncü kişiler tehlike alanından uzak tutulmalıdır
■ Beden, uzuv ve kıyafetlerinizi kesme tertibatından uzak tutunuz
■ Sadece yeterli olan gün ışığında veya suni aydınlatma koşullarında çalışınız
■ Fişi daima şebekeden çekin ve makinenin tamamen durmasını bekleyiniz:
alette, arızalar ve alışılmışın dışında titreşimler ortaya çıktığında
blokajların çözülmesinden önce
■ tıkanıklıkların giderilmesinden önce
■ yabancı maddelerle temastan sonra

Yabancı maddelerle temastan sonra çim biçme makinesini hasarlara karşı gözden geçiriniz.

Çim biçme makinesini tekrar çalıştırmadan ve çalışmaya başlamadan önce gerekli onarımları tamamlayınız.

Özellikle çim biçme makinesinin yönünü değiştirirken veya kendinize doğru çektiğinizde çok dikkat edilmeli
Yabancı maddeler üzerinden biçilmemeli (örn. dallar, ağaç kökleri)
■ Kesilen otlar sadece motor durduğunda temizlenmelidir
■ Biçtiğiniz alandan biçilecek başka bir alana geçerken motoru kapatınız
■ Aleti hiçbir zaman motor çalışırken kaldırmayın ve taşımayınız
Kullanıma hazır durumdaki alet daima gözetim altında tutulmalıdır

Montaj

Ekteki montaj kılavuzunu dikkate alınız.

Dikkat!

Alet ancak montaj tamamen tamamlandıktan sonra kullanılabilir!

Çim toplama sepetinin takılması

Dikkat - Yaralanma tehlikesi!

Toplama sepetini sadece motor kapalıyken ve kesme biçakları tamamen durduğunda takın veya çıkarınız.

1. Darbe koruyucu kapağı kaldırın ve toplama sepetini tutuculara takın.

Çim toplama sepetinin boşaltılması (11)

1. Darbe koruyucu kapağı kaldırınız.
2. Çim toplama sepetini yerinden çıkarın ve arkaya doğru çekiniz.
3. Çim toplama sepetini boşaltınız.
4. Darbe koruyucu kapağı kaldırın ve toplama sepetini tekrar tutuculara yerleştiriniz.

Şebeke bağlantısının oluşturulması

1. Aletin bağlantı kablosunun fişini, şalter- fiş kombinasyonuna takınız (15).
2. Aletin bağlantı kablosunun fişini, kablo çekici ile emniyete alınız (14).
   Şebeke kablosunun döngüsü, kablo çekiciyi bir taraftan diğer tarafa kaydırabilecek kadar uzun olmalıdır.

Motorun çalıştırılması

Çim biçme makinesini sadece düz bir zeminde çalıştırın, uzun çimende çalıştırmayınız. Zeminde yabancı maddeler; orn. taşlar olmamalıdır. Çalıştırmak için çim biçme makinesini kaldırmayınız.

1. Şalter-fiş kombinasyonunun düğmesini basılı tutunuz (15-1).
2. Emniyet kolunu / tutamağını, tutamak koluna doğru çekin ve tutunuz (15-2).
3. Düğmeyi bırakınız.

Motorun kapatılması

1. Emniyet kolunu / tutamağını bırakınız.
2. Kesme bıçakları tamamen durana kadar bekleyiniz.

Çalışırken uyulması gerekenler

Çim biçme makinesinin işletimi ile ilgili yerel yönetmelikler dikkate alınmalıdır.

Bicilecek alanın tamamını dikkatlı biçimde kontrol edin - tüm yabancı maddelerden arındırınız
■ Sadece, çalışma alanında üçüncü bir şahıs bulunmadığında biçilmelidir
■ Sadece iyi aydınlatma koşullarında biçilmelidir
■ Aleti sadece yürüme temposunda kullanınız
■ Sadece keskin kesme bıçakları ile biçimiz
Yabancı maddeler üzerinde biçilmemeli (örn. dallar, ağaç kökleri)
Eğimli yerlerde daima eğime dik yönde biçimiz. Çim biçimme makinesini, aşağıya doğru veya yukarıya doğru ve eğimi 20°'den fazla olan eğimli alanlarda kullanmayınız
■ Eğimli alanlarda çalışma yönünüzü değiştirirken aşırı dikkatlı olmalısınız

Biçme ile ilgili öneriler

■ Biçme işlemi ile mümkün olduğunca prize yakın olan yerden başlayınız
■ Uzatma kablosunun daima biçilmiş olan alanda olmasını sağlayınız
■ Kesim yüksekliği 3–5 cm sabit, çim yüksekliğinin yarısından fazlası biçilmemelidir
Çim biçme makinesi aşırı zorlanmamalı! Uzun, ağır olan çimler nedeniyle motor devir sayısı belirgin şekilde düştüğünde kesim yüksekliğini artırn ve birkaç defa biçimiz
Taze biçilmiş olan çimenin kurumasını önlemek için sabah saatlerinde veya öğleden sonra (geç) biçimiz
■ Hızlı uzama dönemlerinde haftada iki defa biçim, yağmurun yağmadığı zamanlarda ise daha az biçimiz

Depolama

■ Aleti, fisi çekilmiş şekilde saklayınız
■ Yerden tasarruf ederek saklamak için üst tutamağı indiriniz
■ Aleti, kuru ve çocuklar ile yetkili olmayanların erişemeyeceği şekilde saklayınız

Onarim

■ Onarım çalışmaları sadece AL-KO servisleri ve uzman işletmeler tarafından yapılabilir
Herhangi bir dengesizliği önlemek için, kesme aletleri ve tespit cıvatası sadece takım halinde değiştirilmelidir

Bakım ve temizlik

Dikkat - Yaralanma tehlikesi!

Tüm bakım ve temizlik çalışmalarından önce daima fiş çekilmelidir! Kesme bıçaklarındaki bakım ve temizlik çalışmalarında daima eldiven kullanınız! Dengesiz olan kesme bıçakları güçlü titreşimlere neden olur ve çim biçme makinesine zarar verir.

• Çim toplama tertibatının çalışmasını ve aşınmaya karşı düzenli olarak kontrol ediniz
  Çim biçikten sonra aleti bir el supurgesi veya bezle iyice temizleyiniz. Aletin altında kalan temizlenmeyen kirler, aletin çalışmasını etkileyebilir
  ■ Alete su sıçratmayınız! İçeriye sızan su, şalter-fiş kombinasyonunu ve elektrik motorunu bozabilir
  Kesme bıçaklarını, hasarlara karşı kontrol ediniz. Körelmiş veya hasarlı olan bıçakları sadece bir AL-KO servisi veya uzman bir işletme tarafından biletiniz / yeniletiniz. Bilenen kesme bıçakları dengede olmalıdır Bıçak civatasının sıkıştırma torku 15 Nm +5

Dikkat!

Bıçaklar ve motor milleri aynı hizada olmamalıdır!

Bakım çalışmalarından sonra (örn. kesme bıçağının değiştirilmesi), izolasyon parçalarında, VDE 701 yönergesine göre bir izolasyon kontrolü yapılmalıdır.

■ Kontrol, uzman bir kişi tarafından yapılmalıdır.
bir engele rastlandığında
■ motor aniden durduğunda
kesme bıçakları yamuk olduğunda
■ motor mili yamuk olduğunda

Arızalar ile ilgili yardım

Arıza	Nedeni	Çözüm
Motor çalışmıyor	Elektrik beslemesi yok	Sigortanızı / uzatma kablosunu kontrol ediniz.
	Aletin kablosu arızalı	AL-KO servisini / uzman işletmeye başvurunuz.
	Kesme bıçağı blokeli	Atık kanalını / gövdeyi temizleyin, kesme bıçağı serbestçe dönebilmeli.Kısa çimenin üzerinde veya biçilmiş olan alanda çalıştırın, kesim yüksekliğini düzeltiniz.
Motor gücü düşük	Atık kanalında veya gövdede fazla ot var	Atık kanalını / gövdeyi temizleyiniz.Kesim yüksekliğini düzeltiniz.
	Kesme bıçağı kör	AL-KO servisine veya uzman bir işletmeye başvurun ve kesme bıçağını biletin / değiştirilmesini sağlayınız.
Toplama seperti yeterli doldurmuyor	Çimen nemli	Çimenin kurumasını bekleyiniz.
	Toplama seperti tikalı	Toplama sepetinin izgarasını temizleyiniz.
	Atık kanalında veya gövdede fazla ot var	Atık kanalını / gövdeyi temizleyiniz.Kesim yüksekliğini düzeltiniz.
	Kesme bıçağı kör	AL-KO servisine veya uzman bir işletmeye başvurun ve kesme bıçağını biletin / değiştirilmesini sağlayınız.

Bu tabloda sıralanmamış veya gideremediğiniz anızalarda lütfen ilgili müşteri servisine danışın.

TR Atıkların yokedilmesi

Kullanılmaz hale gelen cihazları, pilleri veya aküleri evdeki çöpe atmayın!

Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.

EG uygunluk açıklaması

TR

Bu vesileyle tarafımızdan piyasaya sunulan modeldeki bu ürünun AB standartları, AB güvenlik standartları ve ürüneözgu standartlar altındaki karma talepleri karşıladığını bilgilerinize sunmak isteriz.

Ürün

Elektrikli çim biçme makinesi

Seri numarası

G1001005

Üretici

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kotz

Yetkili

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

3.22 SE

3.82 SE

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Karma normal

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Ses gücü seviyesi ölçülen / garanti edilen

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Uygunluk değerlendirmesi

2000/14/EG

ek VIII

Resmi makam

Cihazda herhangi bir malzeme veya uretici hatasında veya arıza durumlarında yasal garanti suresi içinde gerekli değişimler tarafından yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti suresi cihazın satın alındığı ilgili ulkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir:

Cihazın amacına uygun olarak kullanılmasında
Kullanım kılavuzunun dikkate alınması
■ Orijinal yedek parçaların kullanımında

Garanti hangi durumlarda geçersizdir.

Cihazda onarım denemeleri
Cihaz uzerinde teknik değişiklikler
Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım)

Şunlar garanti dışıdır:

■ Normal kullanımdan dolayı ortaya çıkmış boya hasarları

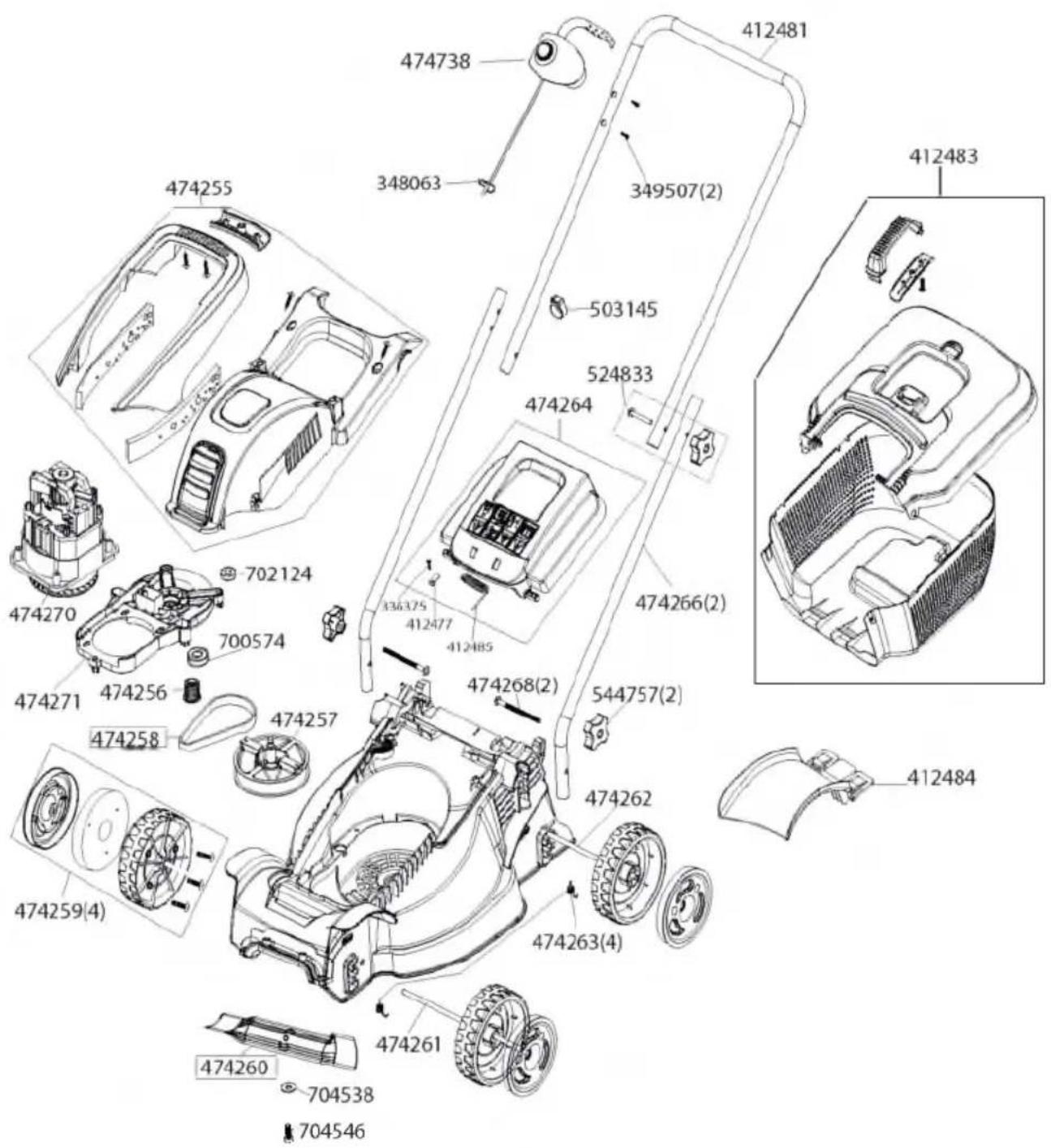

Yedek parça kartında çerçevesi xxx xxx (x) ile işaretlenmiş olan aşınan parçalar
- İçten yanmalı motor – Bunlar için ilgili motor ureticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lutfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkil muşteri servisine danışın. Bu garanti onayı ile urünu satın alanın yasal hasar talepleri saklıdır.

Country	Company	Telephone	Fax
A	AL-KO KOBER Ges.m.b.H.	(+43)3578/2515-100	(+43)3578/2515-31
AUS	AL-KO INTERNATIONAL Pty. Ltd.	(+61)3/9767-3700	(+61)3/9767-3799
B/L	Eurogarden NV	(+32)16/805427	(+32)16/805425
BG	Valerii S&M Group SJ	([phone]	([phone]
CH	AL-KO KOBER AG	(+41)56/418-31 53	(+41)56/4183160
CZ	AL-KO KOBER Spol. S.R.O.	(+420)382/210381	(+420)382/212782
D	AL-KO GERÄTE GmbH	(+49)8221/203-0	(+49)8221/203-138
DK	AL-KO GINGE A/S	([phone]	([phone]
EST/LT/LV	SIA AL-KO KOBER	(+371)67/627-326	((+371)67/807-018
F	AL-KO S.A.S.	(+33)3/8576-3500	(+33)3/8576-3581
GB	Rochford Garden Machinery Ltd.	(+44)1963/828050	(+44)1963/828052
H	AL-KO KFT	(+36)29/5370-50	(+36)29/5370-51
HR	Brun.ko.-prom d.o.o.	([phone]	([phone]
I	AL-KO KOBER GmbH / SRL	(+39)039/9329-311	(+39)039/9329-390
IN	AGRO-COMMERCIAL	([phone]	([phone]
IQ	Gulistan Com	([phone]
IRL	Cyril Johnston & Co. Ltd.	([phone]	([phone]
LY	ASHOFAN FOR AGRICULT. ACC.	([phone]	([phone]
MA	BADRA Sarl	([phone]	([phone]
MK	Techno Geneks	([phone]	([phone]
N	AL-KO GINGE A/S	(+47)64/86-2550	(+47)64/86-2554
NL	O.DE LEEUW GROENTECHNIEK	(+31)38/444 6160	(+31)38/444 6358
PL	AL-KO KOBER Sp. z.o.o.	(+48)61/816-1925	(+48)61/816-1980
RO	OMNITECH Technology SRL	([phone]	([phone]
RUS	OOO AL-KO KOBER	(+7)499/16887-16	(+7)499/96600-00
RUS	ZAO AL-KO St. Petersburg GmbH	(+7)812/446-1075	(+7)812/446-1075
S	GINGE Svenska AB	(+46)31/57-3580	(+46)31/57-5620
SK	AL-KO KOBER Slovakia Spol. S.R.O.	(+421)2/4564-8267	(+421)2/4564-8117
SLO	Darko Opara s.p.	([phone]	([phone]
SRB	Agromarket d.o.o.	([phone]	([phone]
TR	ZIMAS A.S.	([phone]	([phone]
UA	TOV AL-KO KOBER	(+380)44/492 33-96	(+380)44/496 66-93
