Classic 3.22 SE - žoliapjovė AL-KO - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA Classic 3.22 SE AL-KO

■ Prieš pradėdami eksploataciją, perskaitykite šį instrukciju vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploataciją.
■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.
Dirbdami laikykitės šio vadovo instrukcijų ir perduokite šį vadovą tolimesniems naudotojams.

Ženklu paaiškinimas

Dêmesio!

Nepaisant šiu įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

Turinys

Prie šio vadovo....129
Gaminio aprašymas....129
Saugos nurodymai....131
Montavimas 132
Darbo nurodymai 132
Laikymas 133
Remontas 133
Techninė ir kitokia priežiūra.... 133
Pagalba atsiradus gedimams 134
Utilizavimas 182

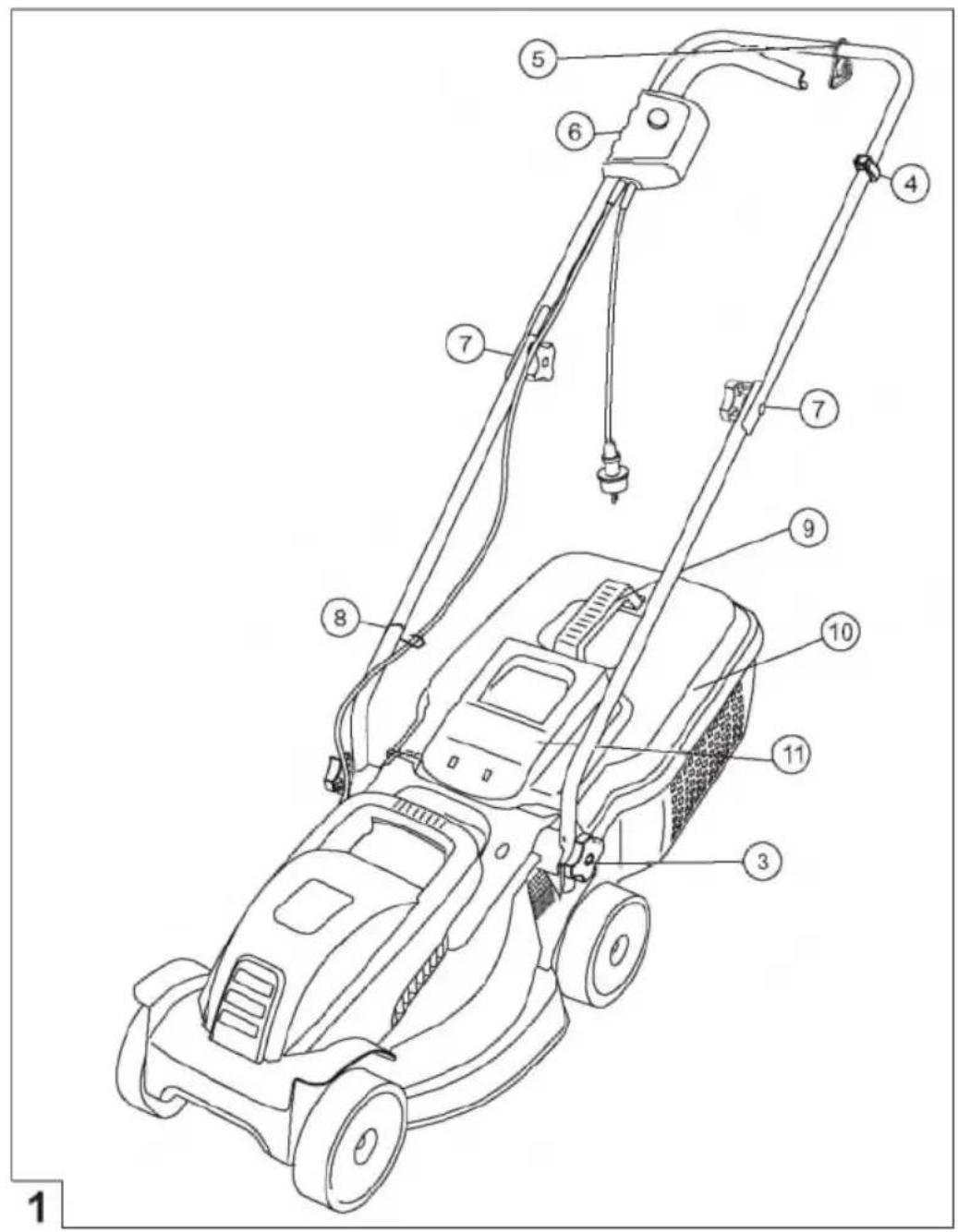

Gaminio aprašymas

Šiame dokumente aprašyta elektrinė vejapjovė su žolės surinkimo dėže. Kai kuriais modeliais dar galima ir mulčiuoti.

Susiraskite savo modeli pagal gaminio paveikslėlius ir įvairios papildomos įrangos aprašymą.

Naudojimas pagal paskirti

Šis jrenginys skirtas pjauti veją privačiose teritorijose; ji galima naudoti tik vejai išdžiūvus.

Bet koks kitas nei aprašytasis naudojimas yra laikomas naudojimu ne pagal paskirtį.

Galimas netinkamas naudojimas

■ Ši vejapjovė nėra tinkama naudoti viešose teritorijose, parkuose, sporto varžybų vietose, taip pat žemės ūkio ir miškininkystės srityse.
Esamų saugos įtaisų negalima išmontuoti arba šuntuoti, pvz., apsauginį lanką pritvirtinti prie valdymo rankenos.
■ Nenaudokite jrenginio lyjant lietui ir (arba) kai veja šlapia.
■ jrenginio negalima naudoti komerciniais tikslais.

Saugos ir apsauginiai įtaisai

Dêmesio! Sužeidimo pavojus! Saugos ir apsauginių įtaisų negalima išjungti!

Apsauginis lankas / apsauginé rankenélé

Priklausomai nuo konstrukcijos jrenginyje gali būti sumontuotas apsauginis lankas arba apsauginė rankenėlė. Iškilus pavojui ją tereikia atleisti. Vaniklis ir pjovimo peiliai sustabdomi.

Apsauginis dangtis

Šis dangtis apsaugo nuo išsviedžiamų objektų.

	Dėmesio! Naudodami būkite labai atsargūs.		Visada prieš atlikdami techninės priežiūros darbus arba esant pažeistam kabeliui išjunkite įrenginį iš elektros tinklo.
	Prieš pradėdami naudoti perskaitykite naudojimo instrukciją!		Rizikos elektros smūgio.
	Dėmesio! Pavojus! Plaštakos ir pėdos turi būti kuo toliau nuo pjovimo įrankių!		Laikykitės saugiu atstumu nuo pavjoaus zonos.
	Jungiamajį laidą laikykite toliau nuo pjovimo peilių.		Pasirūpinkite, kad pavjoaus zonoje nebūtų trečiųjų asmenų!

Saugos nurodymai

jrenginį valdantis arba naudojantis asmuo laikomas atsakingu įvykus nelaimingam atsitikimui, kurio metu nukenčia kiti asmenys ir jų turtas.

Dêmesio!

Naudokite tik techniškai nepriekaištingos būklės įrenginį ir ilginamajį kabelį! Draudžiama išjungti saugos ir apsauginius įtaisus!

Démesio! Sužeidimo pavojus!

Draudžiama išjungti saugos arba apsauginius įtaisus!

Darbo su elektriniais jrenginiais sauga

Dêmesio! Elektros srovés keliamas pavojus!

Pavojus palietus dalis, kuriose yra įtampa! Pažeidus ar nupjovus ilginamajį kabelį, įrenginį reikia nedelsiant išjungti iš tinklo!

■ Gyvenamosios vietos tinklo įtampa turi atitikti specifikacijoje nurodytus tinklo įtampos duomenis, draudžiama naudoti bet kokią kitą maitinimo įtampa.
Naudokite tik tokj ilginamaji kabelj, kuris yra skirtas naudoti lauke ir kurio skerspjūvio plotas yra bent 1,5 mm².
Draudžiama naudoti pažeistą arba sutrūkinėjusi ilginamaji kabelį.
Ilginamojo kabelio būklę reikia patikrinti prieš kiekvieną naudojimą.
Visada naudokite specialų ilginamojo kabelio įtempių mažinimo įtaisą.
Kabelis negali būti pjovimo zonoje ir visada turi būti nukreiptas tolyn nuo mašinos.
Ilginamojo kabelio niekada nepervažiuokite vejapjove.
■ Saugokite jrenginj nuo drègmès.

■ Vaikams ir šios naudojimo instrukcijos neperskaičiusiems žmonėms draudžiama naudotis šiuo įrenginiu.
■ Laikykitės vietos teisės aktų nuostatų dėl minimalaus naudotojo amžiaus.

■ Nenaudokite jrenginio, jei esate paveikti alkoholio, narkotiku arba medikamentu.
Kiekvieną kartą prieš naudodami patikrinkite, ar jrenginys nepažeistas, o pažeistas dalis pakeiskite.
Atidžiai patikrinkite visą teritoriją, kurią reikia pjauti, pašalinkite visus pašalinius daiktus.
■ Vilkėkite praktiškus darbo drabužius:
ilgas kelnes;
■ tvirtus ir neslystančius batus.

■ Dirbdami paisykite saugumo.
■ Pasirūpinkite, kad pavjoaus zonoje nebūtu trečiujų asmenų.
■ Stenkitės neprisiliesti prie pjovimo įrankių kūnu, galūnėmis bei drabužiais.

Dirbkite tik esant pakankamai dienos šviesos arba dirbtiniam apšvietimui.

Kištuką visada ištraukite iš tinklo ir palaukite, kol įrenginys sustos:

atsiradus gedimams ir jrenginiui pradejus nejprastai vibruoti;
prieš atleidžiant blokuojamuosius įtaisus;
- prieš pašalinant susidariusius kamščius;
po sąlyčio su pašaliniu daiktu.

Po sąlyčio su pašaliniu daiktu patikrinkite, ar vejapjovėje neatsirado pažeidimų. Prieš pakartotinai paleisdami ir pradėdami dirbti su vejapjove, atlikite būtinus remonto darbus.

Būkite ypač atidūs apsukdami vejapjovę arba traukdami ją prie savęs.
Nepjaukite judėdami per kliūtis (pvz., šakas, medžių šaknis).
■ Nupjautą żolę šalinkite tik varikliui neveikiant.
Išjunkite variklj prieš važiuodami vejapjove per plotą kurio vejos nepjausite.
Niekada nekelkite ir neneškite jrenginio su veikiančiu varikliu.
■ Nepalikite veikiančio jrenginio be priežiūros.

Montavimas

Laikykitės pridėtos montavimo instrukcijos.

Démesio!

¡renginj galima naudoti tik visiškai jì sumontavus!

Žolės surinkimo dėžės pritvirtinimas

Dëmesio! Sužeidimo pavojus!

Žolės surinkimo dėže nuimkite arba pritvirtinkite tik esant išjungtam varikliui ir nesisukant pjovimo peiliui.

1. Pakelkite apsauginj dangtį, o žolės surinkimo dėžę užkabinkite už laikiklių.

Žolės surinkimo dėžės ištuštinimas (11)

1. Pakelkite apsauginj dangtj.
2. Žolės surinkimo dėže nukabinkite patraukdami atgal.
3. Ištuštinkite žolės surinkimo dėže.
4. Pakelkite apsauginj dangtį, o žolės surinkimo dėže užkabinkite už laikiklių.

Maitinimo atkūrimas

1. jrenginio maitinimo iš tinklo laido kištuką jkiškite j jungiklio ir kištuko bloke esantį lizdą (15).
2. įrenginio jungiamaji laidą užfiksuokite kabelio įtempių mažinimo įtaisu (14). Tinklo kabelio kilpa turi būti tokio ilgio, kad kabelio įtempių mažinimo įtaisas galetų nuslysti iš vienos pusės į kitą.

Variklio paleidimas

Vejapjovę użveskite tik ant lygaus pagrindo, kur żolė ne per aukšta. Ant pagrindo neturi būti pašalinių daiktų, pv z., akmenų. Užvesdami vejapjovės nekelkite.

1. Nuspauskite ir palaikykite nuspaudę paleidimo mygtuką, esantį jungiklio bei mygtuko bloke (15-1).
2. Apsauginį lanką / rankenėlę patraukite prie rankenos ir tvirtai jį laikykite (15-2).
3. Atleiskite paleidimo mygtuka.

Variklio išjungimas

1. Atleiskite apsauginj lanka / rankenėlę.
2. Palaukite, kol pjovimo peilis sustos.

Darbo nurodymai

Laikykitės galiojančių vietos nuostatų dėl vejapjovių naudojimo.

Atidžiai patikrinkite visą teritoriją, kurią reikia nupjauti, – pašalinkite visus pašalinius daiktus.
■ Veją pjaukite tik tada, kai darbo zonoje nėra trečiųjų asmenų
■ Pjaukite tik esant geram matomumui.
■ irenginj stumkite tik ejimo greičiu.
■ Pjaukite tik tada, kai pjovimo peilis yra aštrus.
■ Nepjaukite virš kliūčių (pvz., šakų, medžių šaknu).
■ Nuokalnėse visada pjaukite skersai. Vejapjovės nuokalnėse nestumkite aukštyn arba žemyn ir nenaudokite didesnėse nei 20° nuokalnėse.
■ Pjaudami nuokalnese būkite atidesni, jeigu pasikeičia darbo kryptis.

Patarimai pjaunant veją

■ Pjauti pradekite kuo arčiau kištukinio lizdo.
Ilginamaji kabeli visada nukreipkite i jau nupjauta vejos plotą.
Pjovimo aukštis – tolygus: 3–5 cm, nepjaukite daugiau nei pusės vejos aukščio.
■ Neperkraukite vejapjovės! Jeigu pjaudami aukštą, tankią žolę pastebite, kad ženkliai sumažėjo variklio sūkių skaičius, padidinkite pjovimo aukštį ir atitinkamoje vietoje pjaukite kelis kartus.
Pjaukite anksti ryte arba velyvą popietę, kad ką tik nupjautą veją apsaugotumėte nuo išdžiūvimo.
Intensyvaus augimo laikotarpiu pjaukite du kartus per savaitę, nelietingu laikotarpiu – atitinkamai rečiau.

Laikymas

■ Prieš pastatant jrengini privaloma ištraukti maitinimo iš elektros tinklo kištuką
Kad pastatytas jrenginys užimtų mažiau vietos, atlenkite viršutinę rankeną.
■ jrenginj laikykite sausoje ir veikams bei nejgaliotiems asmenims neprieinamoje vietoje.

Remontas

■ Remonto darbus gali atlikti tik AL-KO techninės priežiūros tarnybos ir įgaliotojų remonto dirbtuvių darbuotojai.
■ Siekiant išvengti išbalansavimo, keisti galima tik pjovimo įrankių ir tvirtinamųjų varžtų komplektus.

Techninė ir kitokia priežiūra

Dèmesio! Sužeidimo pavojus!

Prieš atliekant bet kokius techninės ir kitokios priežiūros darbus, visada reikia ištraukti maitinimo iš elektros tinklo kištuką! Atlikdami pjovimo peilio priežiūros darbus visada mūvėkite darbines pirštines! Nesubalansuoti pjovimo peiliai gali smarkiai vibruoti ir pažeisti vejapjovę.

■ Reguliariai tikrinkite, ar žolės surinkimo įtaisas veikia ir ar nesusidėvėjo.
■ Baigę pjauti żołę įrenginį kruopščiai nuvalykite rankiniu šepečiu arba šluoste. Apatinėje įrenginio dalyje likęs nenuvalytas purvas gali daryti neigiamą įtaką veikimui.
Nepurkškite įrenginio vandeniu! Prasiskverbęs vanduo gali sugadinti mygtuko ir kištuko bloką bei elektrini variklj.
Reguliariai tikrinkite, ar pjovimo peiliai nepažeisti. Nudilusius arba pažeistus pjovimo peilius atiduokite pagaląsti arba pakeisti tik AL-KO techninės priežiūros tarnybos arba įgaliotųjų remonto dirbtuvių darbuotojams. Pagaląstus pjovimo peilius reikia subalansuoti.
Peilio varžto priveržimo momentas yra 15 Nm +5

Dêmesio!

Peilių ir variklio veleno negalima tiesinti!

Atlikus izoliuojamujų dalių techninės priežiūros darbus (pvz., pakeitus pjovimo peilius), pagal norminio akto VDE 701 nuostatas turi būti atlikta izoliacijos patikra.

■ Profesionali patikra būtina:

užvažiavus ant kliūties:
■ staiga sustojus varikliui;
išlinkus pjovimo peiliui;
išlinkus variklio velenui.

Pagalba atsiradus gedimams

Gedimas	Galima priežastis	Sprendimas
Neveikia variklis	Nėra maitinimo iš tinklo	Patikrinkite gyvenamosios vietos saugiklį / ilginamajį kabelį.
	Pažeistas įrenginio kabelis	Kreipkitės į AL-KO techninės priežiūros tarnybą / įgaliotąsias remonto dirbtuves.
	Užblokuoti pjovimo peiliai	Išvalykite išmetimo kanalą / korpusą, pjovimo peilį turi būti įmanoma laisvai pasukti. Pradėkite pjauti žemesnę žolę arba jau nupjautame plote, pakoreguokite pjovimo aukštį.
Sumažėjo variklio galia	Per daug žolės išmetimo kanale arba korpuse	Išvalykite išmetimo kanalą / korpusą.Pakoreguokite pjovimo aukštį.
	Nudilo pjovimo peiliai	Kreipkitės į AL-KO techninės priežiūros tarnybą arba įgaliotąsias remonto dirbtuves, kurių darbuotojai pagaląs arba pakeis pjovimo peilius.
Nepakankamai užpildoma žolės surinkimo deže	Drėgna veja	Palaukite, kol veja išdžius.
	Žolės surinkimo deže užsikimšo	Nuvalykite žolės surinkimo dežės groteles.
	Per daug žolės išmetimo kanale arba korpuse	Išvalykite išmetimo kanalą / korpusą.Pakoreguokite pjovimo aukštį.
	Nudilo pjovimo peiliai	Kreipkitės į AL-KO techninės priežiūros tarnybą arba įgaliotąsias remongo dirbtuves, kurių darbuotojai pagaląs arba pakeis pjovimo peilius.

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.

Neišmeskite nebenaudojamo prietaiso, akumuliatorių ir baterijų su buitinėmis atliekomis.

Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš perdirbamų medžiagų, atiduokite perdirbti.

LV Utilizacija

Garantija zaudė savu speku, ja:

ES atitikties pareiškimas

LT

Šiuo mes pareiškiama, kad šis produktas buvo sukurtas, suprojektuotas ir pagamintas laikantis harmozinuotų ES-direktyvų, ES saugos instrukcijų ir gaminiui taikytinų standartų.

Produktas

Elektriné vejapjové

Serijos Nr.

G1001005

Gamintojas

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kotz

Atstovas

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tipas

3.22 SE

3.82 SE

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Harmonizuotos normos

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Pastovaus triukšmo lygis išmatuotas / garantuojamas

3.22 SE 94/96 dB(A)

3.82 SE 94 / 96 dB(A)

Atitikties direktyva

2000/14/EG

Priedas VIII

Named service

Kotz, 2012-03-15

Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja toje šalyje, kurioje prietaisas buvo nupirktas.

Mūsų garantija galioja tokiais atvejais:

Kai prietaisas naudojamas pagal instrukcija

■ Laikomasi naudojimo vadovo instrukciju

■ Naudojamos originalios atsarginės dalys

Garantija nebegalioja tokiais atvejais

■ Klientas bando pats remontuoti prietaisa

■ Prietaisas yra techniškai modifikuotas

■ Prietaisas naudojamas ne pagal paskirti

Garantija neapima:

■ Gedimų del įprasto nusidėvejimo

■ Keičiamų detalių, kurios yra pažymėtos ženklais xxx xxx (x)

■ Keičiamų detalių, kurios yra pažymėtos ženklais

Garantiniu atveju su šia garantijos kortele ir pirkimo jrodymu prašome kreiptis i pardavėja arba artimiausią mūsu igaliotą remonto dirbtuvę. Ši garantija neapriboja pardavejo atsakomybės pirkejo prietaiso atžvilgiu
