KASUTUSJUHEND Classic 3.22 SE AL-KO

■ Lugege see kasutusjuhend enne kasutamist läbi. See on turvalise töötamise ja häireteta käsitsemise eelduseks.
Järgige ohutus- ja hoiatusjuhiseid, mis on ära too-dud selles dokumendis ja seadmel.
Hoidke kasutusjuhend alles, et saaksite seda tu-levikus kasutada, ja andke see edasi ka teistele kasutajatele.

Tähiste selgitus

Tähelepanu!

Kui jargite neid hoiatusjuhiseid korrektselt, valdite inimeste vigastamist ja/või objektide kahjustamist.

Spetsiaalne juhis paremini arusaamiseks ja käsitsemiseks.

Sisukord

Kasiraamat 117

Tootekirjeldus....117

Ohutusjuhised....119

Montaaž 120

Markusi masinaga töötamiseks 120

Hoiulepanek....121

Remont....121

Hooldus ja korrashoid....121

Abi rikete korral.... 122

Jaätmete körvaldamine 182

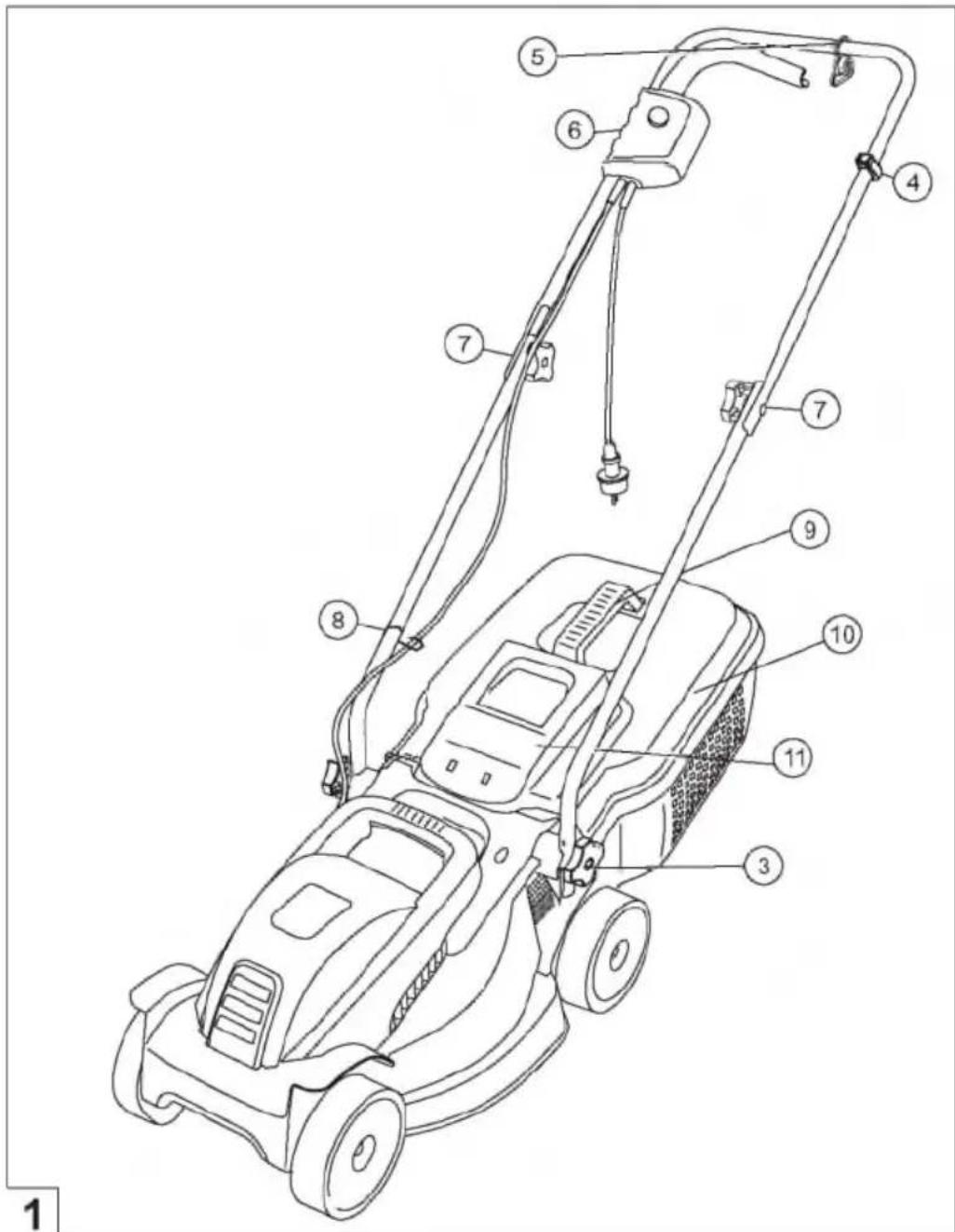

Tootekirjeldus

Selles dokumentatsioonis kirjeldatakse rohukogujaga elektrilisi muruniidukeid. Mõned mudelid sobivad lisaks ka multšimiseks.

Tuvastage oma mudel tootepiltide ja erineva lisavarustuse kirjelduse alusel.

Eesmärgipärane kasutamine

See seade on ette nähtud muru niitmiseks eravalduses ning seda tohib kasutada ainult kuival murul.

Muu või neist raamest väljuv kasutamine ei ole eesmärgipärane.

Võimalik vale kasutamine

See muruniiduk ei sobi kasutamiseks avalikes rajatistes, parkides, spordirajatistes ega põllu- ning metsamajanduses
■ Olemasolevaid kaitseseadiseid ei tohi maha monteerida ega kasutuskõlbmatuks muuta, nt turvasanga raami külge sidudes
■ Arge kasutage seadet vihmaga ja/või marjal murul
■ Seade ei sobi professionaalseks kasutuseks

Ohutus- ja turvaseadised

Tähelepanu, vigastusoht!

Olenevalt teostusest on seade varustatud turvasanga või turvakäepidemega. Ohtlikus olukorras tuleb see lihtsalt vabastada. Mootor ja lõiketerad peatuvad.

Pörkeklapp

Pörkeklapp kaitseb väljapaiskuvate osade eest.

Seadmel olevad sümbolid

	Tähelepanu! Eriline ettevaatus käsitsemisel.		Hooldustööde või vigastatud kaabli korral lahutage seade alati vooluvõrgust.
	Enne kasutuselevõttu lugege läbi kasutusjuhend!		Risk elektrilöögi.
	Tähelepanu oht! Hoidke käed ja jalad lõikemehhanismist eemal!		Hoiduge ohualast eemale.
	Hoidke ühenduskaabel lõiketeradest eemal.		Hoidke kõrvalised isikud ohualast eemale!

Ohutusjuhised

Masina juht või kasutaja vastutab teiste inimeste ja nende omandiga juhtunud õnnetuste eest.

Tähelepanu!

Kasutage ainult tehniliselt laitmatus seisundis masinat ja pikenduskaablit!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Tähelepanu, vigastusoht!

Ohutus- ja turvaseadiseid ei tohi muuta kasutuskõlbmatuks!

Elektriohutus

Tähelepanu - elektrivoolust lähtuv oht!

Oht pinge all olevaid osi puudutades! Eemaldage pistik koheselt vooluvõrgust, kui pikenduskaabel on defektne või läbi lõigatud!

■ Maja vörgupinge peab vastama tehnilistes andmetes toodud andmetele vörgupinge kohta. Ärge kasutage muud varustuspinget
■ Kasutage ainult pikenduskaableid, mis on ette nähtud kasutamiseks vabas öhus - minimaalne ristlöge 1,5 mm²
Vigastatud või murdunud pikenduskaableid ei tohi kasutada
■ Kontrollige enne iga kasutamist pikenduskaabli seisundit
■ Kasutage alati pikenduskaabli jaoks ettenähtud kaabli tömbetökist
■ Hoidke kaabel lõikealast väljas ja suunake see alati masina juurest eemale
- Ärge kunagi söitke muruniidukiga ule pikenduskaabli
■ Kaitske seadet niiskuse eest

Ohutusnõuded käsitsemisel

■ Lapsed ning isikud, kes ei ole tuttavad kasutusjuhendiga, ei tohi seadet kasutada
Järgige kohapeal kehtivaid eeskirju seoses kasutaja minimaalse vanusega
- Ärge kasutage seadet alkoholi, narkootikumide ega ravimite mõju all

■ Kontrollige seadet enne iga kasutamist vigastuste osas, laske katkised osad valja vahetada

■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage köik võörkehad

■ Kandke otstarbekaid tööriideid:

pikad pūksid
■ tugevad libisemiskindlad jalatsid

■ Jälgige töötades, et seisate kindlalt

■ Hoidke kõrvalised isikud ohualast eemal

■ Hoidke keha, käed-jalad ning riided lõikemehhanismist eemal

■ Töötage ainult päevavalgel või küllaldase kunstliku valgustusega

■ Eemaldage pistik alati vooluvõrgust ja oodake, kuni masin seiskub:

pärast rikete esinemist ja masina ebatavalist vibreerimist
■ enne blokeeringute vabastamist
■ enne ummistuste körvaldamist
pärast kontakti võõrkehadega

Kontrollige pärast kontakti võõrkehadega võimalikke vigastusi muruniidukil. Viige läbi vajalikud remonttööd, enne kui alustate uuesti tööd muruniidukiga.

■ Muruniidukit ümber pöörates või enda poole tömmates tuleb olla eriti tahelepanelik
- Ärge niitke üle takistuste (nt oksad, puujuured)
■ Eemaldage lõigatud rohi ainult siis, kui mootor seisab
Lūlitage mootor välja, kui ületate mõnd muud ala kui niidetav pind
- Ärge kunagi töstke masinat üles ega kandke seda, kui mootor töötab
- Ärge jätke töövalmis seadet järelevalveta

Montaaž

Järgige juuresolevat montaažijuhendit.

Tāhelepanu!

Masinaga tohib tootada alles parast taielikku montaazi!

Rohukoguja paigaldamine

Tāhelepanu, vigastusoht!

Võtke rohukoguja maha või pange kohale ainult siis, kui mootor on valja lûlitatud ja lõiketera seisab.

1. Töstke pörkeklapp üles ja riputage rohukoguja kohale.

Rohukoguja tühjendamine (11)

1. Töstke pörkeklapp üles.
2. Tõstke rohukoguja välja ja võtke tahasuunas maha.
3. Tūhjendage rohukoguja.
4. Tõstke põrkeklapp üles ja riputage rohukoguja uuesti kohale.

Vooluvörku ühendamine

1. Torgake seadme ühenduskaabli pistik lüliti-pistiku-kombinatsiooni (15).
2. Fikseerige seadme ühenduskaabel kaabli tömbetökisega (14). Toitekaabli aas peab olema nii pikk, et kaabli tömbetökis saaks liikuda küljelt küljele.

Mootori sisselülitamine

Käivitage muruniiduk ainult tasasel pinnal, mitte kõrges rohus. Maapinnal ei tohi olla võõrkehi, nt kive. Ärge tõstke muruniidukit käivitamiseks üles.

1. Hoidke lulliti-pistiku kombinatsiooni käivitusnuppu allavajutatuna (15-1).
2. Tõmmake turvasang / -käepide vastu raami ja hoidke (15-2).
3. Laske kaivitusnupp lahti.

Mootori väljalulitamine

1. Vabastage turvasang / -käepide.
2. Oodake, kuni lõiketera seiskub.

Märkusi masinaga töötamiseks

Järgige kohapeal kehtivaid määrusi muruniidukite kaitamiseks.

■ Kontrollige niidetavat ala täielikult ja hoolikalt, eemaldage kõik võõrkehad
■ Niitke ainult siis, kui tööalas ei ole körvalisi isikuid
■ Niitke ainult hea nahtavuse korral
■ Liigutage masinat ainult sammukiirusel
■ Niitke ainult terava lõiketeraga
- Ärge niitke üle takistuste (nt oksad, puujuured)
Kallakutel niitke alati kallaku suunaga risti. Ärge liigutage niidukit kallakut pidi üles või alla ning ärge töötage kallakutel üle 20°
■ Olge eriti ettevaatlik kallakutel toosuunda muutes

Näpunäiteid niitmiseks

■ Alustage niitmisega võimalikult pistikupesa lähedalt
■ Vedage pikenduskaablit alati mööda juba niidetud pinda
■ Ühtlane lõikekõrgus 3–5 cm, ärge niitke maha rohkem kui pool rohu kõrgusest
- Ärge koomake muruniidukit üle! Kui mootori pöörete arv langeb pikas raskes rohus märgatavalt, tuleb lõikekõrgust suurendada ja niita mitu korda
■ Niitke hommikul või hilisel pärastlõunal, et kaitsta värskelt niidetud muru kuivamise eest
■ Tugeva kasvu perioodil niitke kaks korda nädalas, vihmavaesel ajal vastavalt harvemini

Hoiulepanek

Seadme hoiulepanekul peab toitepistik alati olema valja tömmatud
■ Ruumi saästmiseks keerake raami ülemine osa alla
■ Hoidke seadet kuivas ja lastele ning kõrvalistele isikutele kättesaamatus kohas

Remont

■ Remonttöid tohivad teha ainult AL-KO teeninduspunktid ja volitatud töökojad
■ Et vältida tasakaalustamatust, tohib lõiketeri ja kinnituspolte vahetada ainult komplektikaupa

Hooldus ja korrashoid

Tähelepanu, vigastusoht!

Enne kõiki hooldustõid tömmake alati toitepistik välja!

Lõiketera juures hooldus- ja korrastustoid tehes kandke alati töökindaid!

Tasakaalustamata lõiketerad põhjustavad tugevat vibratsiooni ja rikuvad niidukit.

■ Kontrollige regulaarselt rohukoguja tööd ja kulumist
- Parast niitmist puhastage masinat põhjalikult harja või lapiga. Eemaldamata mustus masina alakuljel võib masina tööd takistada
- Ärge pritsige masinat veega! Sissetungiv vesi vöib rikkuda lüliti-pistik-kombinatsiooni ning elektrimootori
■ Kontrollige lõiketeri regulaarselt vigastuste osas. Laske nürisid või vigastatud lõiketeri teritada / vahetada ainult AL-KO teeninduspunktis või volitatud töökojas. Teritatud lõiketerad tuleb balansseerida lõiketera kruvi pingutusmoment 15 Nm +5

Tāhelepanu!

Lõiketeri ja mootori võlli ei tohi reguleerida!

Pärast isoleeritud osade hooldustöid (nt löiketerade vahetamine) tuleb vastavalt direktiivile VDE 701 viia labi isolatsioonikaitse kontroll.

■ Kontrollimine spetsialisti poolt on vajalik:
parast takistusele sõitmist
■ mootori kohese seiskumise korral
kui lõiketera on deformeerunud
kui mootori voll on deformeerunud

Abi rikete korral

Rike	Võimalik põhjus	Lahendus
Mootor ei tööta	Puudub vooluvarustus	Kontrollige maja kaitset / pikenduskaablit.
	Seadme kaabel defektne	Põõrduge AL-KO teeninduspunkti / volitatud töökotta.
	Lõiketera blokeerub	Puhastage valjaheitekanalit / korpust, lõiketera peab olema võimalik vabalt keerata.Alustage madalal rohul või juba niidetud pinnal, korrigeerige lõikekõrgust.
Mootori võimsus nõrgeneb	Valjaheitekanalis või korpuses on liiga palju rohtu	Puhastage valjaheitekanalit / korpust.Korrigeerige lõikekõrgust.
	Lõiketera nüri	Põõrduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / valja vahetada.
Rohukoguja kast ei täitu kullaldasel maaral	Rohi on niiske	Laske rohul kuivada.
	Rohukoguja kast ummistunud	Puhastage rohukoguja kasti võret.
	Valjaheitekanalis või korpuses on liiga palju rohtu	Puhastage valjaheitekanalit / korpust.Korrigeerige lõikekõrgust.
	Lõiketera nüri	Põõrduge AL-KO teeninduspunkti või volitatud töökotta ja laske lõiketera teritada / valja vahETada.

Rikete korral, mida pole selles tabelis või mida te ise kõrvaldada ei saa, põõrduge meie volitatud klienditeeninduse poole.

Par šo rokasgrāmatu

EST Jäätmete körvaldamine

Kulunud seadme, patareide või akude ära- viskamine majapidamisprügiga on keelatud!

Pakend, seade ja lisatarvikud on valmistatud taaskasutatavast materjalist ja need tuleb sellele vastavalt ära visata.

LT Utilizavimas

EÜ vastavusdeklaratsioon

EST

Sellega teatame, et see toode, mis on meie poolt selles versionis turustatud, vastab EU-direktiividele, EU-ohutusstandarditele ja tootespetsiifilistele normidele.

Toode

Elektriline muruniiduk

Seerianumber

G1001005

Tootja

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Esindaja

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tuup

3.22 SE

3.82 SE

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Kooskõlla viidud normid

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Muratase

mōōdetud / tagatud

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Vastavushindamine

2000/14/EG

Lisa VIII

Named service

Mis tahes materjali- või tootmisvead seadmel kõrvaldame enne seadusega paika pandud garantii aegumistahtaega, kas parandades või asendades lisatarvikud. Aegumistahtaeg sõltub selle riigi seadustest, kust on seade ostetud

Garantii kehtib vaid järgnevatel juhtudel

Asjakohane seadme kāsitsemine

■ Kasutusjuhendi jargimine

■ Originaalvaruosade kasutamine

Garantii kaotab kehtivuse järgnevatel juhtudel:

Seadme paranduskatsed

Seadme tehniline muutmine

■ Mittesihtotstarbeline kasutamine (nt tööstuslik või kom- munaalne kasutus)

Garantii ei kehti järgnevatel juhtudel:

■ Laki kahjustus, mis tekib seadme tavaparasel kasutamisel
Kulunud osad, mis on varuosade kaardil margitud raamiga xxx xxx (x)
- Polemismootor – selle jaoks kehtivad eraldi garantiitingimused vastava mootori tootja poolt

Kui probleem vastab garantiitingimustele, poorduge garantiilehe ja ostutšekiga vahendaja või lahima volitatud klienditeeninduse poole. Selle garantii alusel ei saa muuja muuta õiguslikke nõudeid rikete kohta, mis on ostja esitanud.
