KÄYTTÖOHJE Classic 3.22 SE AL-KO
FIN: Käyttöohjeet.... 111
EST: Kasutusjuhend....117
LV: Lietošanas instrukcija 123
LT: Instrukciju vadovas....129
Käsikirjaa koskevia tietoja
Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja hairiöttömän käsittelyn edellytys.
Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
■ Sailytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttajille.
Merkkien selitykset
Huomio!
Naiden varoitusten huolellinen noudattaminen voi estaa ihmisten loukkaantumiset ja/tai esinevahingot.
Erityisohjeita, jotka auttavat ymmartamään ja käsittelemaan laitetta paremmin.
Sisällysluettelo
Kasikirjaa koskevia tietoja 111
Tuotekuvaus....111
Turvaohjeet....113
Asennus....114
Työohjeita 114
Sailytys 115
Korjaus 115
Huolto ja hoito....115
Apu hairiotilanteissa 116
Havittaminen 181

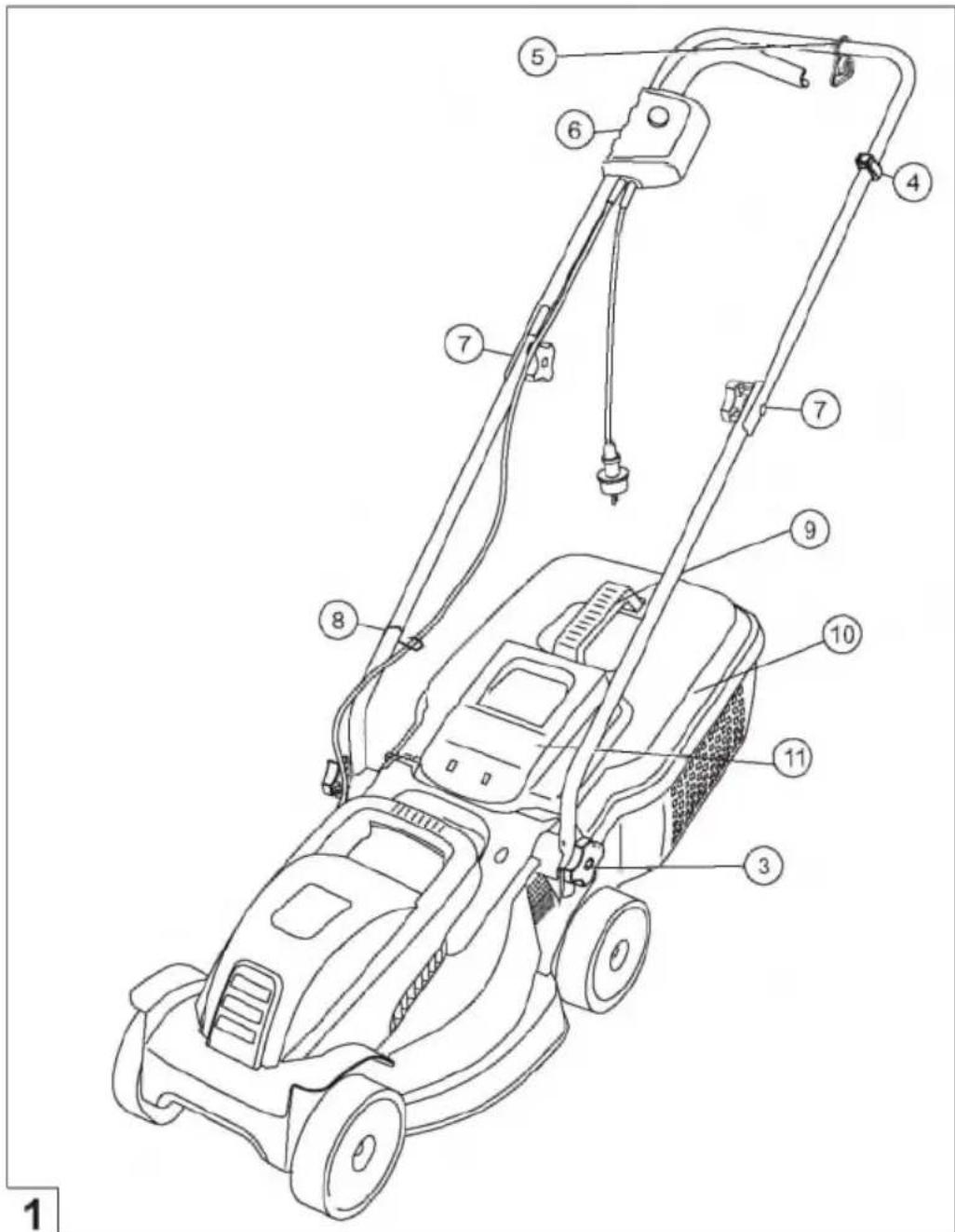

Tuotekuvaus
Tässä dokumentissa kuvataan ruohosälliöllä varustettuja sähköruohonleikkureita. Jotkut mallit soveltuvat myös ruohon kuohkeutukseen.
Voit tunnistaa oman mallisi tuotekuvien ja eri optioiden kuvauksen perusteella.
Tarkoituksenmukainen käyttö
Tämä laite on tarkoitettu ruohon leikkaamiseen yksityiskäytössä. Laitteella saa leikata vain kuivaa ruohoa.
Muunlainen käyttö ei ole tarkoituksenmukaista.
Mahdollinen väärinkäyttö
Tämä ruohonleikkuri ei sovellu käytettäväksi julkisilla paikoilla, puistoissa tai urheilukentillä eikä maa- ja metsataloudessa
■ Ruohonleikkuriin asennettuja turvalaitteita ei saa poistaa tai ohittaa esim. sitomalla turvakaari aisaan
- Älä käytä laitetta sateella äläkä ruohon ollessa märkä
■ Laitetta ei saa käyttää kaupalliseen tarkoitukseen
Turva- ja suojalaitteet
Huomio - Loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa kaytosta!
Turvakaari / turvakahva
Laitteessa on mallista riippuen joko turvakaari tai turvakahva. Vaaratilanteessa päästä kaaresta/kahvasta irti. Moottori ja leikkuuterä pysähtyvät.
Luukku
Luukku suojaa ulossinkoutuvilta leikkuujätteiltä.
| Huomio! Käsittele erityisen varovasti. | Irrota laite verkosta aina ennen huoltotoita tai jos kaapeli on vaurioitunut. | ||
| [HZTS] | Lue käyttöohje ennen käyttöönottoa! | Sähköiskun vaaraa. | |
 | Huomio - Vaara! Pidä kädet ja jalat kaukana leikkuulaitteesta! | Pidä etäisyyttä vaara-alueeseen. | |
 | Pidä liitosjohto kaukana leikkuuteristä. | Pidä ulkopuoliset poissa vaara-alueelta! |
Turvaohjeet
Koneen käyttäja vastaa henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.
Huomio!
Kayta laitetta ja pidennyskaapelia vain teknisesti moitteettomassa kunnossa!
Turva- ja suojalaitteita ei saa poistaa kaytosta!
Huomio - Loukkaantumisvaara!
Turva- ja suojalaitteita ei saa poistaa kaytosta!
Sähköturvallisuus
Huomio - Sähkövirta aiheuttaa vaaran!
Koskeminen sähköä johtaviin osiin aiheuttaa vaaran! Irrota pistoke heti verkosta, jos pidennyskaapeli on vaurioitunut tai mennyt poikki!
Talon verkkojännitteen on oltava sama kuin Teknisissa tiedoissa ilmoitettu verkkojännite. Äla kayta mitaan muuta verkkojännitetta
Käytä vain sellaisia pidennyskaapeleita, jotka so-veltuvat ulkokäyttöön – poikkileikkaus vähintaan 1,5 mm²
■ Vaurioituneita tai murtuneita pidennyskaapeleita ei saa käyttää
Tarkasta pidennyskaapelisi kunto ennen jokaista kayttöonottoa
Käytä aina pidennyskaapelin kanssa sille tarkoitet-tua vedonpoistajaa
Pidä kaapeli kaukana leikkuualueelta ja ohjaa sitä aina poispäin koneesta
- Älä koskaan aja ruohonleikkurilla pidennyskaapelin yli
■ Suojaa laitetta kosteudelta
Käyttöturvaohjeet
Lapset ja henkilöt, jotka eivat tunne tata kayttooh-jetta, eivät saa käyttää laitetta
Noudata käyttäjan vähimmäisikää koskevia paikallisia määräyksiä
- Älä käytä laitetta alkoholin, huumeiden tai läakkeiden vaikutuksen alaisena
Tarkasta laite aina ennen käyttöä vaurioiden varalta ja vaihdata vaurioituneet osat
Tarkasta leikattava alue kokonaan ja huolellisesti, ja poista kaikki roskat
■ Kaytä tarkoituksenmukaisia työvaatteita
Pitkät housut
■ Tukevat, pitāvat kengat
■ Huomioi tukeva tyōasento
■ Pida ulkopuoliset poissa vaara-alueelta
Pidä vartalo, kädet, jalat ja vaatteet kaukana leikkuulaitteesta
Tyōskentele vain riittavassa päivänvalossa tai keino- valaistuksessa
Irrota pistoke aina verkosta ja odota, että laite pysähtyy,
jos olet havainnut laitteessa häiriöitä tai epäta-vallista tärinää
■ ennen kuin vapautat jumiutuneen osan
■ ennen kuin avaat tukokset
jos laite on joutunut kosketuksiin roskien kanssa
Jos ruohonleikkuri on joutunut kosketuksiin roskien kanssa, tarkasta mahdolliset vauriot. Tee tarvittavat korjaukset, ennen kuin jatkat ruohon-leikkurin käyttöä.
■ Ole erityisen tarkkaavainen ruohonleikkuria kaantaessäsi tai vetaessäsi sitä itseesi pääin
- Älä leikkaa ruohoa esteiden paältä (esim. oksat, puunjuuret)
■ Poista leikkuujate vain silloin kun moottori on pysahdyksissa
■ Sammuta moottori, jos ylität jonkin muun kuin leikattavan alueen
Alä koskaan nosta tai kanna laitetta moottorin ollessa käynnissä
■ Alā jātā käyttövalmista laitetta ilman valvontaa
Asennus
Noudata mukana toimitettua asennusohjetta.
Huomio!
Laitetta saa kayttaa vasta sitten, kun asennus on suoritettu loppuun!
Ruohosäilion asettaminen paikalleen
Huomio - Loukkaantumisvaara!
Poista tai aseta ruohosallio paikalleen vain silloin, kun moottori on kytketty pois paalta ja leikkuutera on pysähdyksissä.
- Nosta luukkua ja ripusta ruohosäiliö pidikkeisiin.
Ruohosäiliön tyhjennys (11)
- Nosta luukkua.
- Veda ruohosalliö esiin ja poista se taaksepain.
- Tyhjennä ruohosäiliö.
- Nosta luukkua ja aseta ruohosäiliö takaisin pidikkeisiin.
Luo verkkoliitäntä
- Työnnä laitteen liitosjohdon pistoke kytkin-pistoke-yhdistelmaan (15).
- Kiinnitä laitteen liitosjohto kaapelin vedonpoistajaan (14).
Verkkokaapelin lenkin täytyy olla niin pitkä, että kaapelin vedonpoistaja voi liukua puolelta toiselle.
Kytke moottori päälle
Käynnistä ruohonleikkuri vain tasaisella alustalla, älä korkeassa ruohikossa. Alustassa ei saa olla roskia, kuten esim. kiviä. Älä nosta ruohonleikkuria käynnistystä varten.
- Pidä kytkin-pistoke-yhdistelmän käynnistyspainiketta painettuna (15-1).
- Vedā turvakaarta/-kahvaa aisaa vasten ja pidā paikallaan (15-2).
- Päästa käynnistyspainike.
4.
Moottorin kytkeminen pois päältä
- Päästä turvakaari/-kahva.
- Odota, että leikkuuterä on pysähtynyt
Työohjeita
Noudata ruohonleikkurin käyttöä koskevia paikallisia määräyksiä.
Tarkasta leikattava alue kokonaan ja huolellisesti - poista kaikki roskat
■ Leikkaa ruohoa vain silloin, kun tyõalueella ei ole ulkopuolisia
■ Leikka ruohoa vain silloin, kun näkyvyys on hyvā
■ Ohjaa laitetta vain kävelyvauhtia
■ Leikka ruohoa vain terävällä leikkuuterällä
- Äla leikkaa ruohoa esteiden paalta (esim. oksat, puunjuuret)
■ Viettävällä alustalla leikatessasi leikkaa ruohoa poi- kittaissuuntaan alustaan nähden.
Älä ohjaa ruohonleikkuria viettävää alustaa ylös-tai alaspain alakä kayta sita alustalla, joka viettaa enemmän kuin 20°
■ Noudata erityistä varovaisuutta, kun vaihdat suuntaa viettävällä alustalla
Ohjeita ruohon leikkaamiseen
■ Aloita ruohon leikkaaminen mahdollisimman lähelta pistorasiaa
■ Ohjaa pidennyskaapelia aina jo leikatulle ruohikolle
Pidä leikkuukorkeus 3–5 cm:ssa ja leikkaa korkeintaan puolet ruohon korkeudesta
- Äla ylikuomita ruohonleikkuria! Jos moottorin kierrosluku laskee huomattavasti pitkässä, raskaassa ruohikossa, saadä suurempi leikkuukorkeus ja leikkaa ruoho useaan kertaan
■ Leikkaa ruoho aamulla tai myöhään iltapaivalla, jotta juuri leikattu ruoho ei kuivu
■ Leikkaa ruoho voimakkaan kasvuvaiheen aikana kaksi kertaa viikossa ja vähäsateisina aikoina vastaavasti harvemmin
Säilytys
■ Säilytä laitetta aina pistoke irrotettuna
■ Laske yläaisa alas, jotta säästät säilytystilaa
■ Säilytä laitetta kuivassa, poissa lasten ja asiattomi- en ulottuvilta
Korjaus
Vain AL-KO:n huoltopalvelut ja valtuutetut alan yritykset saavat tehdä korjaustöitä
Epätasapainon välttämiseksi saa leikkuupäitä ja kiinnityspultteja vaihtaa vain sarjoittain
Huolto ja hoito
Huomio - Loukkaantumisvaara!
Irrota pistoke aina ennen jokaista huolto- ja hoitotyota! Kayta aina leikkuuteran huolto- ja hoitotoissa tyokasineita! Epatasapainossa olevat leikkuuterat aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleik-kuria.
Tarkasta ruohosäiliolaite saännöllisesti toimintahairiöiden ja kulumien varalta
Puhdista ruohonleikkuri ruohonleikkuun jalkeen perusteellisesti käsiharjalla tai puhdistusliinalla. Laitteen alapuolella oleva poistamaton lika saattaa vahingoittaa laitteen toimintaa
- Älä puhdista laitetta vesisuihkulla! Sisään menevä vesi voi rikkoa kytkin-pistoke-yhdistelmän ja sähkömoottorin
Tarkasta leikkuuterät säännöllisesti vaurioiden varalta. Teroituta / vaihdata tylsät tai vaurioituneet leikkuuterät vain AL-KO:n huoltopalvelussa tai valtuutetussa alan yrityksessä. Teroitetut leikkuuterät täytyy tasapainottaa
Teränruuvin kirstysväantömomentti 15 Nm +5
Huomio!
Teraa ja moottorin akselia ei saa suoristaa!
Eristysosiin tehtyjen huoltotöiden jälkeen (esim. leikkuuteran vaihto) täytyy tehdä direktiivin VDE 701 mukainen eristyssuojakoe.
■ Ammattilaisen suorittama tarkastus vaaditaan:
jos on ajettu esteen päälle
jos moottori pysahtyy akkia
jos leikkuuterä on taipunut
- jos moottorin akseli on taipunut
Apu häiriötilanteissa
| Störung | Mahdolliset syyt | Ratkaisu |
| Moottori ei käy | Ei virtalahdetta | Tarkasta talosulake / pidennyskaapeli. |
| Laitteen kaapeli viallinen | Ota yhteyttä AL-KO:n huoltopalveluun / valtuutettuun alan yritykseen. | |
| Leikkuuterä jumissa | Puhdista poistokanava / kotelo, leikkuuterän täytyy voida kääntyä vapaasti. Käynnistä ruohonleikkuri matalassa ruohikossa tai jo leikatulla alueella ja korjaa leikkuukorkeus. | |
| Moottorin teho pienenee | Liikaa ruohoa poistoka-navassa tai kotelossa | Puhdista poistokanava / kotelo.Korjaa leikkuukorkeus. |
| Tylsä leikkuuterä | Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä. | |
| Ruohosäiliö ei täyty riittavasti | Ruoho on kosteaa | Anna ruohon kuivua. |
| Ruohosäiliö tukossa | Puhdista ruohosäilion verkko. | |
| Liikaa ruohoa poistoka-navassa tai kotelossa | Puhdista poistokanava / kotelo.Korjaa leikkuukorkeus. | |
| Tylsä leikkuuterä | Ota yhteyttä AL-KO:n huoltopalveluun tai valtuutettuun alan yritykseen ja teroituta/vaihdata leikkuuterä. |
Jos ilmenneitä häiriöltä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asia-kaspalveluumme.
Käsiraamat
Ohutus- ja turvaseadiseid ei tohi muuta kasutuskölbmatuks!
Turvasang / turvakäepide
Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!
Pakkaus, laite ja lisävarusteet on valmistettu kierratyskelpoisista materiaaleista ja ne on havitettävä määräysten mukaisesti.
F Elimination
EY-vaatimustenmukaisuusvakuutus
FIN
Vakuutamme taten, etta kysessa oleva tuote vastaa siina tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiiveja, EU-turvastandardeja seka tuotekohtaisia standardeja.
Tuote
Sahkoruohonleikkuri
Sarjanumero
G1001005
Valmistaja
AL-KO Gerate GmbH
Ichenhauser Str. 14
D-89359 Kotz
Valtuutettu henkilö
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Tyyppi
3.22 SE
3.82 SE
EG-Richtlinien
2006/42/EG
2006/95/EG
2004/108/EG
2000/14/EG
Harmonisoidut standardit
DIN EN 60335-1
VDE 0700-1:2007-02
DIN EN 60335-2-77
VDE 0700-77:2006-09
DIN EN ISO 14982:1998-09
Äanitehotaso mitattu / taattu
3.22 SE 94/96 dB(A)
3.82 SE 94 / 96 dB(A)
Vaatimustenmukaisuuden arviointi
2000/14/EG
Liite VIII
Ilmoitettu laitos
Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisaateisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloai- ka mäaraytyy laitteen ostomaan lakien mukaisesti.
Valmistajan myöntama takuu patee vain seuraavien edellytysten tayttyessa.
■ Laitetta kaytetaan asianmukaisesti
■ Kayttoohjetta noudatetaan
■ Laitteessa kaytetaan alkuperaisia varaosia
Takuu raukeaa seuraavissa tapauksissa:
■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisia muutoksia
Laitetta on käytetty mäaräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnalistekniseen tarkoitukseen)
Takuu ei koske
■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksella xxx xxx (x)
- Polttomoottoreita – Niita koskevat kulloinkin kyseessa olevan moottorinvalmistajan erilliset takuumaaraykset
Ota takuutapauksessa yhteytta jalleenmyyyjään tai lahimpään valtuutettuun huoltoliikkeeseen ja esita täma takuutodistus ja myyntikuitti. Valmistajan myöntama takuu ei rajoita ostajan lakisaateisia takuuvaatimuksia
