BEDIENUNGSANLEITUNG Classic 3.22 SE AL-KO

D: Betriebsanleitung....9

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät.
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übegeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschaden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Inhaltsverzeichnis

Zu diesem Handbuch 9
Produktbeschreibung....9
Sicherheitshinweise....11
Montage 12
Arbeitshinweise 12
Lagerung 13
Reparatur....13
Wartung und Pflege 13
Hilfe bei Störungen....14
Entsorgung 181

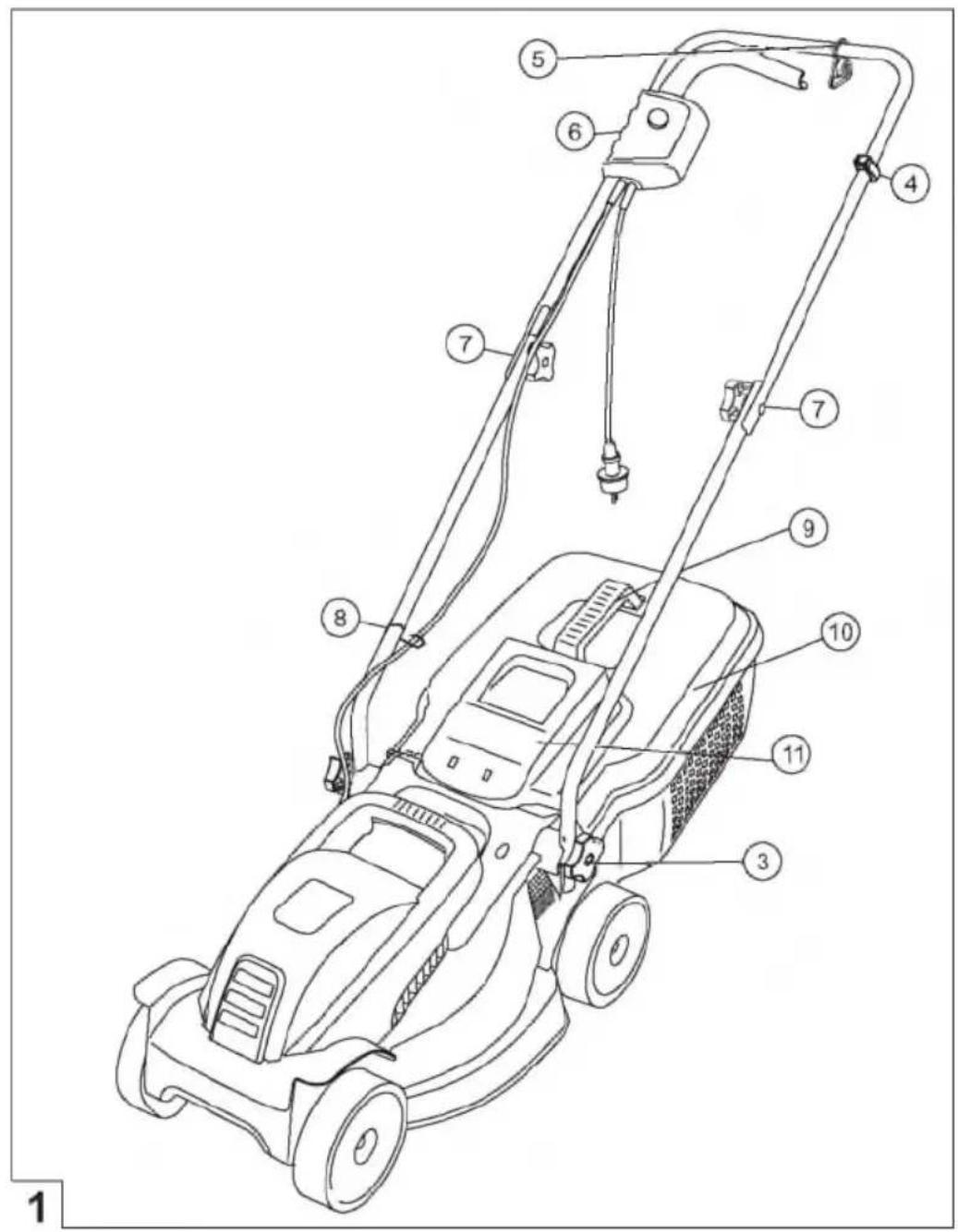

Produktbeschreibung

In dieser Dokumentation werden Elektro-Rasenmäher mit Grasfangkorb beschrieben. Einige Modelle sind zusätzlich zum Mulchen geeignet.

Identifizieren Sie ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

■ Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
■ Vorhandene Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden, z. B. durch Anbinden der Sicherheitsbügel am Holm
■ Gerät nicht bei Regen und/oder auf nassem Rasen benutzen
■ Gerät darf nicht im gewerblichen Einsatz betrieben werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen durfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel / Sicherheitsgriff

Je nach Ausführung ist das Gerät mit einem Sicherheitsbügel oder einem Sicherheitsgriff ausgerüstet. Im Gefahrenmoment diesen einfach loslassen. Motor und Schneidmesser werden gestoppt.

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

	Achtung! Besondere Vorsicht bei der Handhabung.		Gerät immer vor Wartungsarbeiten oder bei beschädigtem Kabel vom Netz trennen.
	Vor Inbetriebnahme Gebrauchsanleitung lesen!		Gefahr vor Stromschlag.
	Achtung Gefahr! Hände und Füße vom Schneidwerk fernhalten!		Abstand zum Gefahrenbereich halten.
	Anschlussleitung von Schneidmessern fernhalten.		Dritte aus dem Gefahrenbereich fernhalten!

Sicherheitshinweise

Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich.

Achtung!

Gerät und Verlängerungskabel nur in technisch einwandfreiem Zustand benutzen!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Elektrische Sicherheit

Achtung - Gefahr durch Strom!

Gefahr durch Berühren spannungsführender Teile! Stecker sofort vom Netz trennen, wenn das Verlangerungskabel beschadigt oder durchtrennt wurde!

Wir empfehlen den Anschluss über einen FI-Schutzschalter mit einem Nennfehlerstrom von <30mA.

■ Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden
Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind - Mindestquerschnitt 1,5mm²
■ Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden
■ Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels
■ Immer die spezielle Kabelzugentlastung für das Verlängerungskabel verwenden
Kabel aus dem Schnittbereich fernhalten und immer von der Maschine weg führen
■ Mit dem Rasenmäher niemals über das Verlängerungskabel fahren
■ Gerät vor Feuchtigkeit schutzen

Sicherheitshinweise Bedienung

■ Kinder und Personen, die diese Gebrauchsanleitung nicht kennen, dürfen das Gerät nicht benutzen

■ Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten
■ Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen
■ Gerät vor jedem Gebrauch auf Beschädigungen prüfen, beschädigte Teile ersetzen lassen
Das zu mähende Terrain vollständig und sorgfaltig prüfen, alle Fremdkörper entfernen
■ Zweckmäßige Arbeitskleidung tragen:

Lange Hose
■ Festes und rutschsicheres Schuhwerk

■ Beim Arbeiten auf sicheren Stand achten
■ Dritte aus dem Gefahrenbereich fernhalten
Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten
Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten
■ Stecker immer vom Netz trennen und Stillstand des Gerätes abwarten:

nach dem Auftreten von Störungen und ungewöhnlichem Vibrieren des Gerats
vor dem Lösen von Blockierungen
vor dem Beseitigen von Verstopfungen
■ nach dem Kontakt mit Fremdkörpern

Suchen Sie nach Kontakt mit Fremdkörpern nach Beschädigungen am Rasenmäher. Führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

■ Besondere Aufmerksamkeit beim Umkehren des Rasenmahers oder wenn Sie den Rasenmäher zu sich heranziehen
Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)
■ Schnittgut nur bei stehendem Motor entfernen
■ Den Motor abschalten, wenn eine andere als die zu mähende Fläche überquert wird
■ Gerät niemals mit laufendem Motor heben oder tragen
■ Betriebsbereites Gerät nicht unbeaufsichtigt lassen

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerät darf erst nach vollständiger Montage betrieben werden!

Grasfangkorb anbringen

Achtung - Verletzungsgefahr!

Grasfangkorb nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben und Grasfangkorb in die Halter einhängen.

Grasfangkorb leeren (11)

1. Prallklappe anheben.
2. Grasfangkorb aushängen und nach hinten abnehmen.
3. Grasfangkorb leeren.
4. Prallklappe anheben und Grasfangkorb wieder in die Halter einhängen.

Netzanschluss herstellen

1. Netzstecker der Geräteanschlussleitung in die Schalter-Stecker-Kombination einstecken (15).
2. Geräteanschlussleitung mit Kabelzugentlastung sichern (14).

Die Schlaufe des Netzkabels muss so lang sein, dass die Kabelzugentlastung von einer Seite zur anderen gleiten kann.

Motor einschalten

Den Rasenmäher nur auf ebenem Untergrund, nicht in hohem Gras starten. Der Untergrund muss frei von Fremdkörpern wie z. B. Steinen sein. Den Rasenmäher zum Starten nicht anheben.

1. Startknopf der Schalter-Stecker-Kombination gedrückt halten (15-1).
2. Sicherheitsbügel / -griff gegen den Holm ziehen und festhalten (15-2).
3. Startknopf loslassen.

Motor ausschalten

1. Sicherheitsbügel / -griff loslassen.
2. Stillstand des Schneidmessers abwarten.

Arbeitshinweise

Örtliche Bestimmungen zum Betreiben von Rasenmähern beachten.

Das zu mähende Terrain vollständig und sorgfältig prüfen - alle Fremdkörper entfernen
Nur mahen, wenn sich kein Dritter im Arbeitsbereich befindet
■ Nur bei guten Sichtverhältnissen mahen
■ Gerät nur im Schritttempo führen
■ Nur mit scharfem Schneidmesser mähen
■ Nicht über Hindernisse mahen (z. B. Zweige, Baumwurzeln)
■ Bei Hanglagen stets quer zum Hang mahen. Rasenmäher nicht hangauf- oder hangabwarts und an Hängen mit mehr als 20° Neigung benutzen
■ Erhöhte Vorsicht an Hanglagen bei Änderung der Arbeitsrichtung

Tipps zum Mahen

■ Mit dem Mahen möglichst nahe an der Steckdose beginnen
■ Verlängerungskabel immer auf der bereits gemähnten Rasenfläche führen
■ Schnitthöhe gleichbleibend 3–5 cm, nicht mehr als die Hälfte der Rasenhöhe abmähen
■ Rasenmäher nicht überlasten! Sinkt die Motordrehzahl durch langes, schweres Gras merklich, Schnitthöhe vergrößern und mehrfach mähen
In den Morgenstunden oder am späten Nachmittag mähen, um den frisch geschnitten Rasen vor Austrocknen zu schützen
■ Während starker Wachstumsphasen zweimal in der Woche mahen, in regenarmen Zeiten entsprechend seltener

Lagerung

■ Gerät immer mit gezogenem Netzstecker lagern
■ Zum platzsparenden Aufbewaren den Oberholm abklappen
■ Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern

Reparatur

■ Reparaturarbeiten dürfen nur AL-KO Servicestellen und autorisierte Fachbetriebe durchführen
Um eine Unwucht zu vermeiden dürfen Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden

Wartung und Pflege

Achtung - Verletzungsgefahr!

Vor allen Wartungs- und Pflegearbeiten immer den Netzstecker ziehen! Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen! Nicht ausgewuchtete Schneidmesser führen zu starken Vibrationen und beschadigen den Maher.

■ Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen
Nach dem Rasenmähen das Gerät gründlich mit einem Handbesen oder Lappen reinigen. Nicht entfernte Verschmutzungen an der Geräteunterseite können die Funktion beeinträchtigen
Das Gerät nicht mit Wasser abspritzen! Eindringendes Wasser kann die Schalter-Stecker-Kombination sowie den Elektromotor zerstören
Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Stumpfe oder beschädigte Schneidmesser nur bei einer AL-KO Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen. Nachgeschliffene Schneidmesser müssen ausgewuchtet sein Anzugsdrehmoment der Messerschraube 15 Nm +5

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden!

Nach Wartungsarbeiten an Isolationsteilen (z. B. Austausch Schneidmesser) muss nach Richtlinie VDE 701 eine Isolationsschutzprüfung durchgeführt werden.

■ Fachmännische Überprüfung ist erforderlich:

nach dem Auffahren auf ein Hindernis
■ bei sofortigem Stillstand des Motors
■ bei verbogenem Schneidmesser
■ bei verbogener Motorwelle

Hilfe bei Störungen

Störung	Mögliche Ursache	Lösung
Motor lauft nicht	Keine Stromversorgung	Haussicherung / Verlängerungskabel prufen.
	Gerätekabel defekt	AL-KO Servicestelle / autorisierten Fachbetrieb aufsuchen.
	Schneidmesser blockiert	Auswurfkanal / Gehäuse reinigen, das Schneidmesser muss frei drehbar sein.Auf niederem Gras oder auf der bereits gemähten Fläche starten, Schnitthöhe korrigieren.
Motorleistung lässt nach	Zuviel Gras im Auswurf-kanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen.Schnitthöhe korrigieren.
	Schneidmesser stumpf	AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu-chen und Schneidmesser schärfen / erneuern lassen.
Grasfangbox füllt nicht ausreichend	Rasen feucht	Rasen trocknen lassen.
	Grasfangbox verstopft	Gitter der Grasfangbox säubern.
	Zuviel Gras im Auswurf-kanal oder Gehäuse	Auswurfkanal / Gehäuse reinigen.Schnitthöhe korrigieren.
	Schneidmesser stumpf	AL-KO Servicestelle oder autorisierten Fachbetrieb aufsu-chen und Schneidmesser schärfen / erneuern lassen.

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

About this handbook

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfahigen Materialien hergestellt und entsprechend zu entsorgen.

GB Disposal

EG-Konformitätserklärung

D

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausfuhrung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht

Produkt

Elektro-Rasenmaher

Seriennummer

G1001005

Hersteller

AL-KO Gerate GmbH

Ichenhauser Str. 14

D-89359 Kotz

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

3.22 SE

3.82 SE

EG-Richtlinien

2006/42/EG

2006/95/EG

2004/108/EG

2000/14/EG

Harmonisierte Normen

DIN EN 60335-1

VDE 0700-1:2007-02

DIN EN 60335-2-77

VDE 0700-77:2006-09

DIN EN ISO 14982:1998-09

Schallleistungspegel gemessen / garantiert

3.22 SE 94 / 96 dB(A)

3.82 SE 94 / 96 dB(A)

Konformitätsbewertung

2000/14/EG

Anhang VIII

Benannte Stelle

Kotz, 2012-03-15

TÜV Industrieservice GmbH

TÜV Süd Gruppe

Westendstraße 199

D-80686 München

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mangelanspruche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei

Sachgemaßer Behandlung des Gerates
■ Beachtung der Bedienungsanleitung
■ Verwendung von Original-Ersatzteilen

Die Garantie erlischt bei

■ Reparaturversuchen am Gerät
■ Technischen Veränderungen am Gerät
nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind

Lackschaden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
- Verbrennungsmotoren – Fur diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklarung und dem Kaufbeleg an Ihren Handler oder die nachste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mangelanspruche des Kaufers gegenüber dem Verkauf er unberuhrt.
