BC-HCS165-X - Testere SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün tipi	Akülü daire testere
Marka	Scheppach
Model	BC-HCS165-X
Anma gerilimi	20 V (IXES serisi lityum iyon akü)
Boşta devir hızı	4500 dev/dak
90°'de maks. kesme derinliği	55 mm
45°'de maks. kesme derinliği	40 mm
Testere bıçağı çapı	165 mm
Bıçak deliği çapı	20 mm
Diş sayısı	24
Ağırlık (aküsüz)	2,8 kg
Uygun malzemeler	Ahşap, plastik, hafif malzemeler (metal değil)
Ayarlanabilir kesme açısı	0° ila 45°
Aydınlatma	Entegre LED lamba
Bıçak koruması	Geri çekme kollu hareketli alt koruma kapağı
Toz emme bağlantısı	Toz emme adaptörü dahil (redüksiyon aparatı verilir)
Paralel kılavuz	Dahil, skalalı ayarlanabilir
Montaj anahtarı	Altıgen anahtar dahil, gövdede saklama yeri
Ses emisyonu (akustik basınç)	80,1 dB(A)
Ses emisyonu (ses gücü)	88,1 dB(A)
Titreşim (tutamaç, ahşap kesme)	3,368 m/s²
Garanti	5 yıl (kayıt ile 10 yıla uzatma)

Sık sorulan sorular - BC-HCS165-X SCHEPPACH

BC-HCS165-X testere ile hangi akü kullanılmalıdır?

Testere, Scheppach'ın IXES 20V serisinin bir parçasıdır. Yalnızca bu serinin akülerini (örneğin SBP2.0 veya SBP4.0) kullanın ve uyumlu şarj cihazları ile şarj edin.

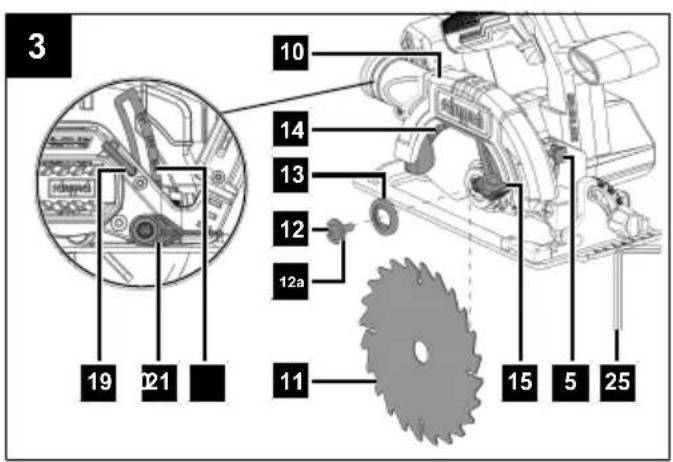

Testere bıçağı nasıl değiştirilir?

Aküyü çıkarın, kesme derinliğini 0 mm'ye ayarlayın, ardından alt koruma kapağını kaldırmak için geri çekme kolunu (15) kullanın. Mil kilidine (5) basın, verilen anahtarla altıgen başlı vidayı (12) sökün, rondelayı ve flanşı çıkarın, ardından bıçağı değiştirin. Dönüş yönüne dikkat edin.

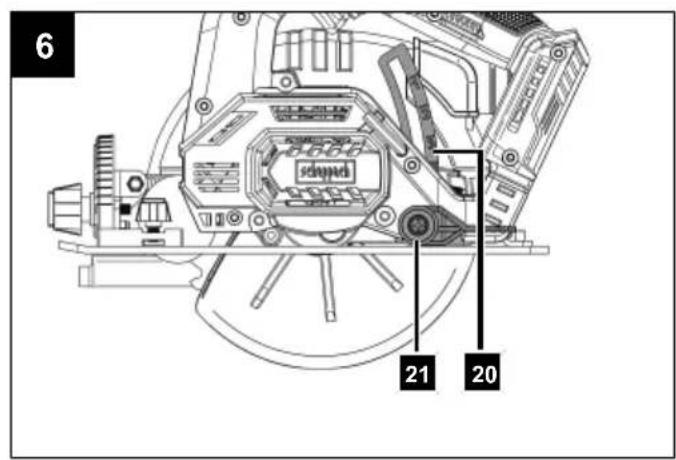

Kesme derinliği nasıl ayarlanır?

Yandaki kolu (21) gevşetin, kesme derinliği skalasını (20) kullanarak istenen derinliği ayarlayın, ardından kolu sıkın. Temiz bir kesim için, malzeme kalınlığından yaklaşık 3 mm daha fazla derinlik ayarlayın.

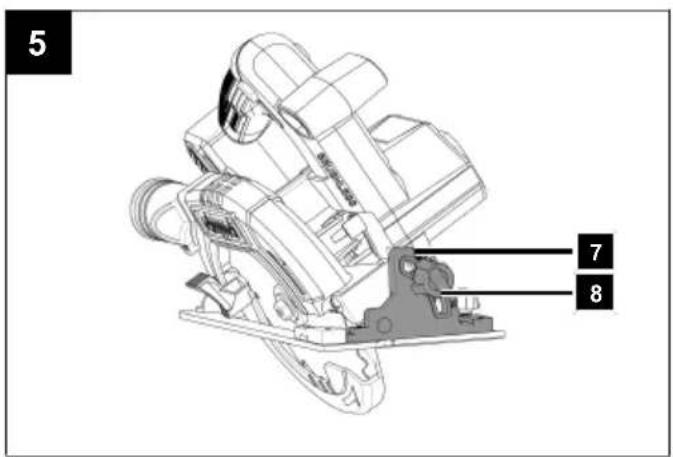

Açılı kesim (gönye) nasıl yapılır?

Kesme açısı skalasındaki kelebek vidayı (8) gevşetin, tabanı istenen açıya (0° ila 45°) eğin, ardından vidayı sıkın. Testereyi iki elinizle sıkıca tutun ve orta derecede bir baskı uygulayarak ileri doğru yönlendirin.

Bu testere ile metal kesebilir miyim?

Hayır, testere yalnızca ahşap, plastik ve hafif malzemeler (alçıpan gibi) için tasarlanmıştır. Metal üzerinde kullanımı yasaktır ve tehlikelidir.

Testere çalışmazsa ne yapmalıyım?

Önce akü şarjını kontrol edin. Akünün doğru takıldığından emin olun (bir klik sesi yerine oturduğunu gösterir). Akü şarjlı ve doğru takılıysa ancak testere çalışmıyorsa, müşteri hizmetlerine başvurun.

Testere nasıl temizlenir ve bakımı yapılır?

Temizlikten önce aküyü çıkarın. Havalandırma deliklerini kuru bir bez veya basınçlı hava ile temizleyin. Koruma kapağındaki talaşları fırça ile temizleyin. Asla solvent kullanmayın. Testere bıçağının durumunu düzenli olarak kontrol edin ve kör veya hasarlıysa değiştirin.

BC-HCS165-X testerenin garantisi nedir?

Yasal garanti 5 yıldır (akü için 12 ay). Ürünü satın alma tarihinden itibaren 30 gün içinde Scheppach web sitesine kaydettirirseniz, 10 yıla uzatma avantajından yararlanırsınız. Aşınan parçalar (bıçak vb.) kapsam dışıdır.

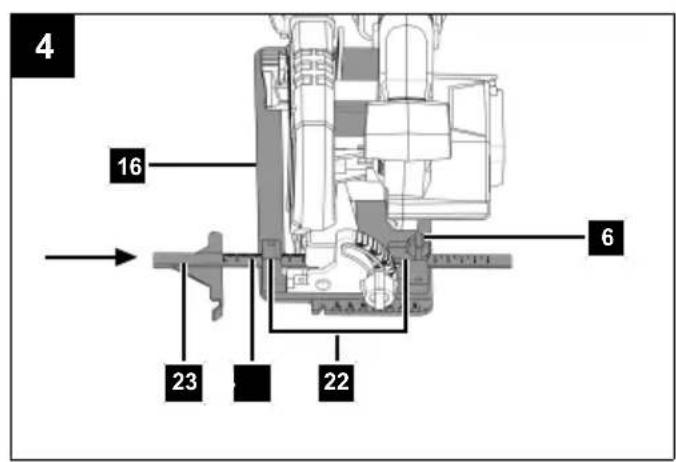

Paralel kılavuz nasıl kullanılır?

Paralel kılavuzu (23) tabandaki yuvaya (22) takın. Kelebek vidayı (6) gevşetin, skala (24) ile istenen kesme genişliğini ayarlayın, ardından vidayı sıkın. Kılavuz, parçanın kenarı boyunca düz ve hassas kesimler sağlar.

Geri tepme hareketi nedir ve nasıl önlenir?

Geri tepme, bıçağın sıkışması veya bloke olması durumunda testereyi kullanıcıya doğru fırlatan ani bir reaksiyondur. Bunu önlemek için: testereyi iki elinizle sıkıca tutun, iyi bilenmiş bıçaklar kullanın, kesme derinliğini ayarlayın ve asla kesmeyi zorlamayın. Sıkışma durumunda, bıçağı çıkarmadan önce makineyi durdurun.

KULLANIM KILAVUZU BC-HCS165-X SCHEPPACH

TR Akülü portatif daire testere | Orijinal kullanma kılavuzunun çevirisi 310

1

1 Giriş.... 310 2 Ürün açıklaması (Şek. 1)...... 310 3 Teslimat kapsamı (şek. 1)...... 311 4 Amacına uygun kullanım.... 311 5 Güvenlik uyarıları 311 6 Teknik veriler 315 7 Ambalajdan çıkarma 316 8 İşletime almadan önce 316 9 Kullanım 317 10 Temizlik ve bakım 318 11 Depolama.... 318 12 Onarım ve yedek parça siparişi.... 319 13 İmha ve yeniden değerlendirme.... 319 14 Arıza giderme.... 319 15 AB uygunluk beyani 320 16 Patlatılmış çizim 321

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarlarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarlarını okuyun ve bunları dikkate alın!
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi ta- kın!
	Koruyucu eldivenler kullanın!
	Dikkat! Yaralanma tehlikesi! Çalışır durum- daki testere şeridine dokunmayın!
	Lityum iyon akü

Ürün Avrupa'da geçerli yönetmeliklere uygundur.

Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

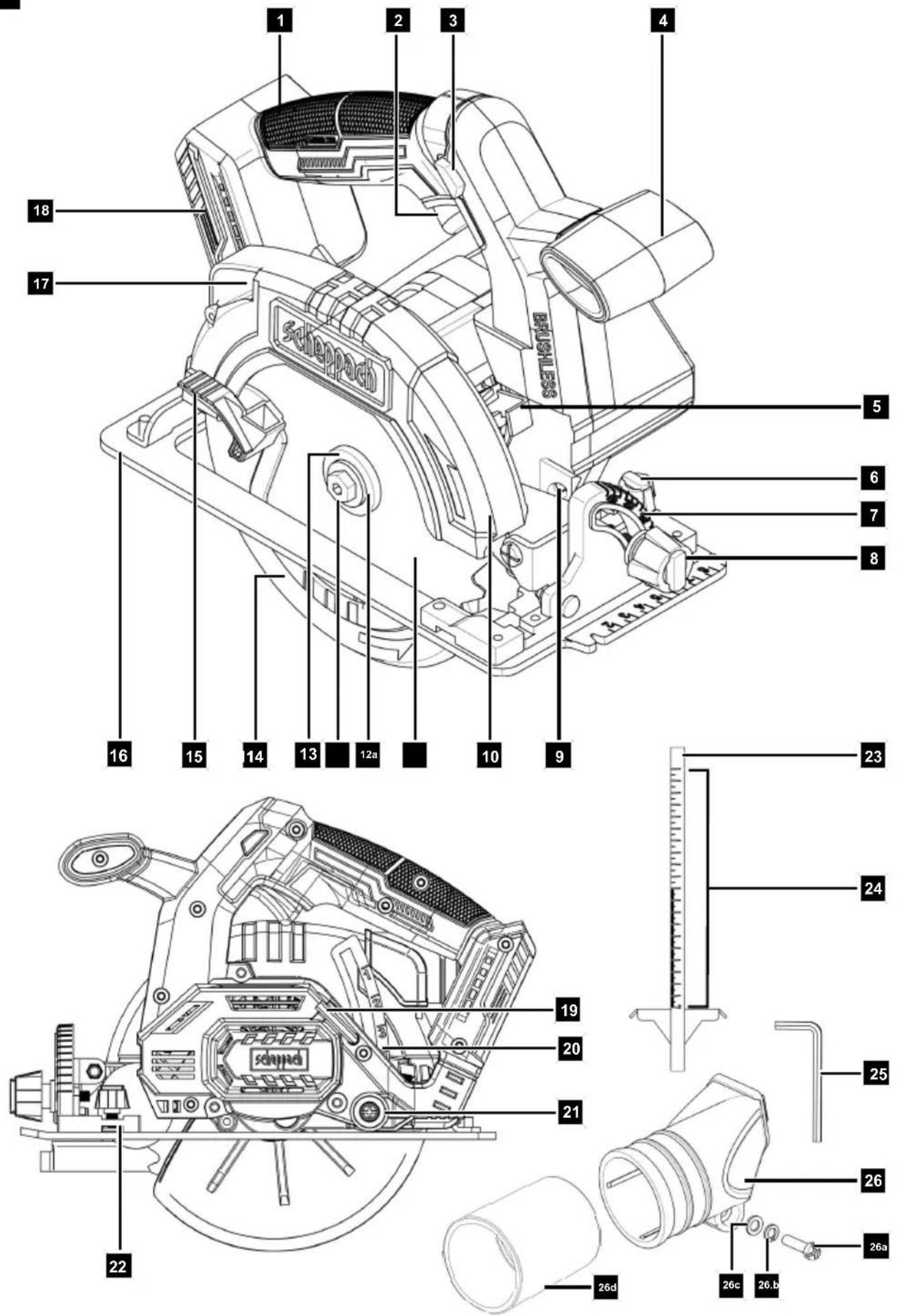

2 Ürün açıklaması (Şek. 1)

1. Tutamak
2. Açma/Kapama şalteri
3. Çalıştırma kilidi
4. Ek işlem adımı
5. Mil kilidi
6. Kelebek vida (paralel dayanak)
7. Kesme açısı ölçeği
8. Kelebek vida (kesme açısı ölçeği)
9. LED çalışma lambası
10. Sabit koruyucu başlık
11. Testere bıçağı
12. İçten altı köşe civata 12a. Rondela
13. Flanş
14. Koruyucu başlık
15. Geri çekme kolu (koruyucu başlık)
16. Temel plakası
17. Talaş fırlatma

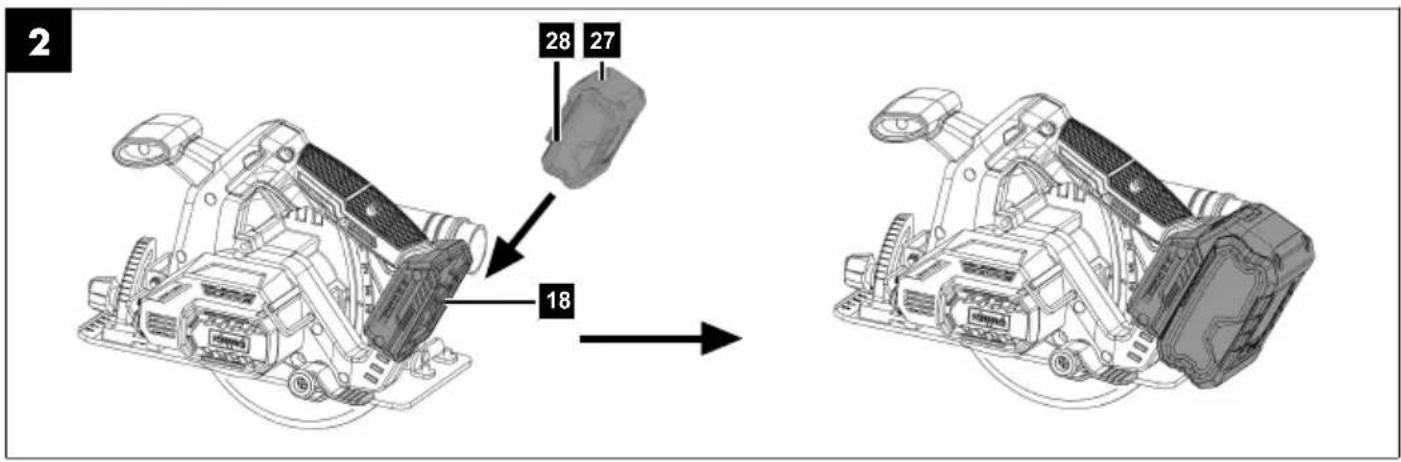

18. Akü yuvası
19. Alyan anahtarı saklama yeri
20. Kesme derinliği ölçeği
21. Kol
22. Paralel dayanak yuvası
23. Paralel dayanak
24. Ölçek (paralel dayanak)
25. Alyan anahtar

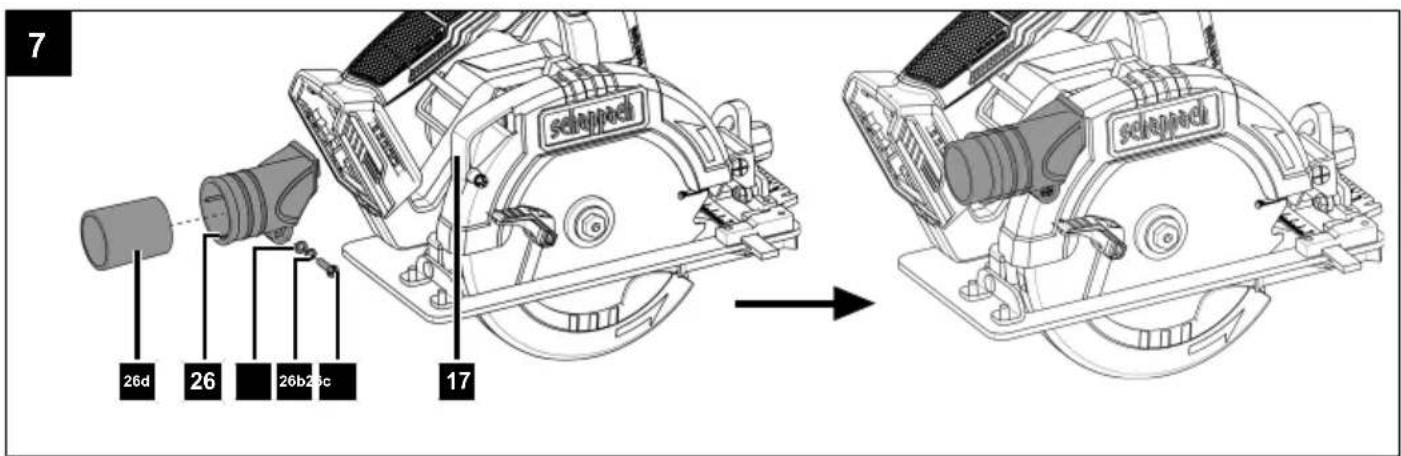

26. Emme adaptörü 26a. Yıldız vidası 26b. Yaylı pul 26c. Pul 26d. Redüktör
27. Kilit açma tuşu (akü)
28. Akü*

* = Teslimat kapsamında değil!

3 Teslimat kapsamı (şek. 1)

Poz. Adet Tanım

1. 1 x Testere bıçağı
2. 1 x Paralel dayanak
3. 1 x Alyan anahtar
4. 1 x Emme adaptörü

26a. 1 x Yıldız vidası

26b. 1 x Yaylı pul

26c. 1 x Pul

26d. 1 x Redüktör

1 x Akülü portatif daire testere

1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Akülü portatif daire testere ahşap, plastik veya hafif yapı malzemelerinin (örn. alçıpan) kesilmesi için uygundur. Metal kesmeye izin verilmez.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her türlü hasardan ya da yaralanmalardan operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkan hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

! TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! İKAZ

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.

b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır. b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar. c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir. d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır. e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır. f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır. c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlıyorsanız kazalar meydana gelebilir. d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir. e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz. f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarınızı ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz. b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir. c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler. d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir. e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir. f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir. h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur. b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir. c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sızabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine neden olabilir. f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve aküyü veya akü aletini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme veya izin verilen sıcaklık aralığının dışında şarj etme aküye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız. b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Tüm testereler için güvenlik uyarıları

Kesme işlemi

TEHLİKE

Ellerinizle testere bıçağının veya kesme alanının yakınına gelmeyin. İkinci elinizle ek tutamağı veya motor gövdesini tutun. Her iki el de testereyi tutuyorsa, testere bıçağı tarafından yaralanamazlar.

a) İş parçasının altına elinizi sokmayın. Koruyucu başlık sizi iş parçasının altındaki testere bıçağından koruyamaz. b) Kesme derinliğini iş parçasının kalınlığına adapte edin. Kesme derinliği iş parçasının altında bir tam diş yüksekliğinden az olacak şekilde görünür olmalıdır. c) Kesilecek iş parçasını asla elde veya bacağın üzerinde tutmayın. İş parçasını dayanıklı bir yuvada emniyete alın. Beden teması, testere bıçağının sıkışmasını veya kontrol kaybı tehlikesini minimize etmek için iş parçasının iyi sabitlenmesi önemlidir. d) Ek aletin gizli elektrik hatlarını veya kendi bağlantı kablosunu ayırabileceği çalışmalarda aleti izolasyonlu tutma yüzeylerinden tutunuz. Gerilim altındaki bir hatla olan temas elektrikli aletin de metal parçalarını gerilim altına alır ve elektrik çarpmasına neden olur. e) Uzunlamasına yapılan kesimlerde her zaman bir dayanak veya düz bir kenar kılavuzu kullanın. Bu kesim hassasiyetini iyileştirir ve testere bıçağının sıkışma ihtimalini düşürür. f) Her zaman doğru boyutta ve uygun bir montaj deliğine (örn. elmas şeklinde veya yuvarlak) sahip testere bıçakları kullanın. Testerenin montaj parçalarına oturmayan testere bıçakları, dairesel bir şekilde dönmezler ve kontrol kaybına yol açar.

g) Asla hasarlı veya yanlış testere bıçağı pulları veya civataları kullanmayın. Testere bıçağı pulları ve civataları, optimum performans ve çalışma güvenilirliği için testerenize özel olarak tasarlanmıştır.

Tamamlayıcı talimatlar

a) Taşlama diskleri kullanmayın. b) Sadece kesilecek malzemeye uygun testere bıçakları kullanın. c) Testere bıçakları, ahşap veya benzer malzemeler için öngörüldüğü takdirde, EN 847-1 standardına uygun olmalıdır. d) Testere sadece ahşap, plastik ve hafif yapı malzemelerinin kesilmesi için kullanılabilir.

e) Yalnızca devir sayısı etiketi ürününüzün belirtilen devir sayısına karşılık gelen veya daha yüksek olan testere bıçaklarını kullanın.

f) Sadece 165 mm çapındaki testere bıçaklarını, testere bıçağı üzerindeki etikete uygun olarak kullanın.

g) Testere dişlerinin aşırı ısınmasını önleyin.

h) Plastikleri keserken plastiğin erimesini önleyin. İşlenecek malzeme için doğru testere bıçaklarını kullanın. Hasarlı veya yıpranmış testere bıçaklarını zamanında değiştirin. Testere bıçağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bıçağını soğumaya bırakın.

i) Kesme derinliğini iş parçasının kalınlığına adapte edin. Kesme derinliği iş parçasının altında bir tam dış yüksekliğinden az olacak şekilde görünür olmalıdır.

j) Toz maskesi takın.

k) Tüm çalışma süresi boyunca koruyucu kulaklık ve koruyucu gözlük kullanın.

Tüm testereler için diğer güvenlik talimatları

Geri tepme - Sebepleri ve ilgili güvenlik uyarıları

• Geri tepme, kanca, sıkışma veya yanlış hizalanmış testere bıçağından kaynaklanan ani tepkidir ve kontrolsüz bir testerenin kalkmasına ve iş parçasından operatöre doğru hareket etmesine neden olur.
• Testere bıçağı kapanmakta olan kesme aralığına takılır veya sıkışırsa, testere bloke olur ve motor gücü testereyi operatöre doğru geri iter.
• Testere kesimi sırasında testere bıçağı bükülür veya yanlış hizalanırsa, arka testere bıçağı kenarının dişleri ahşap yüzeye takılarak testere bıçağının kesme aralığından çıkmasına ve testerenin operatöre doğru geri sıçramasına neden olabilir.

Geri tepme testerenin yanlış veya hatalı kullanımının bir sonucudur. Geri tepme, aşağıdakiler gibi uygun tedbirler ile önlenebilir.

a) Testereyi her iki elle tutun ve kollarınızı geri tepme kuvvetini tutacak konuma getirin. Her zaman testere bıçağının yanında bulunun ve asla testere bıçağını bedeninizle aynı çizgiye getirmeyin. Bir geri tepme durumunda daire testere geriye doğru zıplayabilir, ancak operatör uygun önlemleri alarak geri tepme kuvvetlerini kontrol edebilir.

b) Testere bıçağı sıkışırsa veya çalışmayı yarıda keserseniz, testereyi kapatın ve testere bıçağı durana kadar malzemenin içinde tutun. Asla testereyi iş parçasından çıkarmaya veya testere bıçağı hareket ettiği sürece geriye doğru çekmeye çalışmayın, aksi takdirde bir geri tepme meydana gelebilir. Testere bıçağının sıkışmasının nedenini tespit edin ve giderin. c) Testereyi, iş parçasının içindeyken tekrar çalıştırmak isterseniz, testere bıçağını kesme aralığında ortalayın ve testere dişlerinin iş parçasına takılı olup olmadığını kontrol edin. Testere bıçağı sıkışırsa, iş parçasından çıkabilir veya testere yeniden başlatıldığında geri tepmeye neden olabilir. d) Büyük levhaları, sıkışan testere bıçağı sonucu geri tepme riskini azaltmak üzere destekleyin. Büyük levhalar kendi ağırlıkları altında bel verebilir. Plakalar, hem kesme aralığının yakınında hem de kenarda olmak üzere her iki taraftan da desteklenmelidir. e) Kör veya hasarlı testere bıçakları kullanmayın. Kör veya yanlış hizalanmış dişli testere bıçakları çok dar kesme aralığı nedeniyle testere bıçağının daha fazla sürtünmesine ve sıkışmasına ve böylece geri tepmeye neden olur. f) Kesmeden önce kesme derinliği ve kesme açısı ayarlarını sıkın. Kesme işlemi sırasında ayarlar değişirse testere bıçağı sıkışabilir ve geri tepme meydana gelebilir. g) Mevcut duvarları veya diğer gizli alanları keserken özellikle dikkatli olun. İçeri dalan testere bıçağı görünmeyen nesnelere kesme sırasında bloke olabilir ve bir geri tepmeye neden olabilir.

Alt koruyucu başlığın işlevi

a) Her kullanımdan önce koruyucu başlığın kusursuz şekilde kapanmasını kontrol edin. Alt koruyucu başlık serbestçe hareket etmiyorsa ve hemen kapanmıyorsa testereyi kullanmayın. Alt koruyucu başlığı asla açık konumda sıkıştırmayın veya bağlamayın. Testere yanlışlıkla yere düşerse, alt koruyucu başlık bükülebilir. Koruyucu başlığı geri çekme kolu ile açın ve serbestçe hareket ettiğinden ve tüm kesme açılarında ve derinliklerinde testere bıçağına veya diğer parçalara temas etmediğinden emin olun. b) Alt koruyucu başlığın yayının işlevini kontrol edin. Alt koruyucu başlık ve yay düzgün çalışmıyorsa kullanmadan önce testereyi servise götürün. Hasarlı parçalar, yapışkan tortular veya talaş birikintileri alt korumanın gecikmeli çalışmasına neden olur. c) Alt koruyucu başlığı sadece "daldırmalı ve açılı kesimler" gibi özel kesimler için elle açın. Alt koruyucu başlığı geri çekme kolu ile açın ve testere bıçağı iş parçasına girer girmez serbest bırakın. Diğer tüm testere işleri için alt koruyucu başlık otomatik olarak çalışmalıdır. d) Testereyi, testere bıçağı koruyucu başlıkla kapatmadan çalışma tezgahına veya yere bırakmayın. Korumasız ve çalışmaya devam eden testere bıçağı, testereyi kesme yönünün tersine hareket ettirir ve yolundaki her şeyi keser. Testere bıçağının ilave çalışma süresine dikkat edin.

Testere bıçağının kullanımı için güvenlik uyarıları

• Alt son konumda testere ünitesinin kontrolsüz bir şekilde serbest bırakılmasından kaçının.
• Hasarlı veya deforme olmuş testere bıçaklarını kullanmayın.
• Çatlamış testere bıçaklarını kullanmayın. Çatlamış testere bıçaklarını imha edin. Onarım yapılmamalıdır.
• Yüksek hız çeliğinden üretilen testere bıçaklarını kullanmayın.
• Testereyi kullanmadan önce testere bıçaklarının durumunu kontrol edin.
• Sadece kesilecek malzemeye uygun testere bıçakları kullanın.
• Sadece üretici tarafından belirlenen testere bıçaklarını kullanın. Testere bıçakları, eğer ahşap veya benzeri malzemelerin kullanımı için öngörülmüşlerse, EN 847-1'e uygun olmalıdır.
• Sadece izin verilen maksimum hızı, testerenin maksimum mil devir sayısından düşük olmayan ve kesilecek malzemeye uygun olan testere bıçaklarını kullanın.
• Testere bıçağının dönüş yönüne dikkat edin.
• Testere bıçaklarını, sadece kullanmayı bildiğiniz takdirde alete takın.
• Maksimum devir sayısını dikkate alın. Testere bıçağı üzerinde yer alan maksimum devir sayısı aşılmamalıdır. Belirtilmişse devir sayısı aralığına uyun.
• Sıkıştırma yüzeylerindeki kir, gres, yağ ve suyu temizleyin.
• Testere bıçaklarındaki delikleri küçültmek için gevşek küçültme halkaları veya kovanları kullanmayın.
• Testere bıçağını emniyete almak için sabitlenen küçültme halkalarının, aynı çapta ve kesme çapının en az 1/3 oranında olmasına dikkat edin.
• Sabitlenen küçültme halkalarının birbirine paralel olduğundan emin olun.
• Testere bıçaklarını dikkatli şekilde taşıyın. Bıçakları orijinal ambalajında veya özel kaplarda muhafaza edin. Daha güvenli tutmak ve yaralanma riskini azaltmak için koruyucu eldivenler takın.
• Kullanımdan önce, kullandığınız testere bıçağının bu testereye uygun olduğundan ve doğru şekilde sabitlendiğinden emin olun.
• Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın.
• Sadece testere üzerinde belirtilen verilere uygun çapa sahip bir testere bıçağı kullanın.
• İş parçasını sabit tutmak için gerekli olduğunda ek iş parçası altlıkları kullanın.
• İş parçası altlığının uzatmaları, çalışma sırasında her zaman sabitlenmeli ve kullanılmalıdır.
• Yıpranan tezgah dolgu malzemesini değiştirin!
• Testere dişlerinin aşırı ısınmasını önleyin.
• Plastikleri keserken plastiğin erimesini önleyin. İşlenecek malzeme için doğru testere bıçaklarını kullanın. Hasarlı veya yıpranmış testere bıçaklarını zamanında değiştirin.

Testere bıçağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bıçağını soğumaya bırakın.

Testere bıçağı aşırı ısındığı takdirde makineyi durdurun. Cihazda tekrar çalışmaya başlamadan önce testere bıçağını soğumaya bırakın.

- Sadece elektrikli alet üzerinde belirtilen devir sayısına eşit veya daha yüksek bir devir sayısına sahip testere bıçakları kullanın.

- Testere için her zaman sağlam duruş ve güvenlik sağlayın.

Aletler sadece eğitimli ve alet kullanımını bilen deneyimli kişiler tarafından kullanılabilir.

Aletler sadece eğitimli ve alet kullanımını bilen deneyimli kişiler tarafından kullanılabilir.

• Takım üzerinde belirtilen maksimum hız aşılmamalıdır. Belirtilmişse, hız aralığına uyulmalıdır.
• Çatlak gövdeli daire testere bıçakları atılmalıdır (tamire izin verilmez).
• Görünür çatlakları olan aletler kullanılmamalıdır.
• Aletler düzenli olarak temizlenmelidir.
• Örneğin reçine gibi hafif metal alaşımlarından yapılmış alet parçaları, sadece bu malzemelerin mekanik özelliklerini bozmayan çözücülerle temizlenebilir.
• Aletler ve alet gövdeleri, çalışma sırasında gevşemeyecekleri şekilde sıkıştırılmalıdır.
• Anahtarın uzatılmasına veya çekiçle sıkılmasına izin verilmez.
• Sıkıştırma yüzeyleri kir, gres, yağ ve sudan temizlenmelidir.
• Yedek parçalar, üretici tarafından sağlanan orijinal parçaların teknik özelliklerine uygun olmalıdır.
• Daire testere bıçaklarının bakım çalışmaları ve modifikasyonları yalnızca bir uzman, yani uzmanlık eğitimi ve deneyimi olan, yapı ve tasarım gerekliliklerini bilen ve gerekli güvenlik seviyelerine aşina olan bir kişi tarafından yapılmalıdır.

Artık riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve kullanım kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansını elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

İKAZ

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturur. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

İKAZ

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu, parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

İKAZ

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Anma gerilimi 20 V
Rölanti devir sayısı n0	4500 dak -1
Ağırlık (aküsüz) 2,8 kg
Maks. kesme derinliği
90°’de yakl. 55 mm
45°’de yakl. 40 mm
Testere bıçağı
Ölçüler ∅165 mm x ∅20 mm x	1,0 mm
Diş kalınlığı/kesme kalınlığı	1,6 mm
Delik boyutu ∅20 mm
Diş sayısı 24 diş
Rölanti hızı n maks. 9200 dak	-1

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

İKAZ

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basinci LpA	80,1 dB
Ölçüm hatası KpA	3 dB
Ses gücü LwA	88,1 dB
Ölçüm hatası KwA	3 dB

Titreşim özellikleri (el-kol titreşimi)

Ahşapta kesimde titreşim ah
Tutamak 3,368 m/s	2
Ölçüm hatası K 1,5 m/s	2

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

⚠️ İKAZ

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

! İKAZ

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 İşletime almadan önce

DİKKAT

Yaralanma tehlikesi!

Aküyü sadece akülü takım kullanıma hazır olduğunda takın.

8.1 Testere bıçağının takılması/ değiştirilmesi (11) (Res. 1, 3)

Alyan anahtarını (25) Alyan anahtarı deposunda (19) saklayabilirsiniz.

⚠️ İKAZ

Uygulama takımları keskin olabilir ve kullanım sırasında ısınabilir. Uygulama takımları kullanırken daima koruyucu eldiven giyin.

DİKKAT

Ürün çalışırken ellerinizi uygulama takımından uzak tutun.

DİKKAT

Testere bıçağı önceden monte edilmemiştir!

1. Kesme derinliği ölçeğinde (20) 0 mm'yi ayarlayın ve kolu (21) kilitleyin, bkz. 9.3.

8.1.1 Testere bıçağının takılması

⚠️ DİKKAT

Testere bıçağı üzerinde işaretlenen hareket yönü, sabit koruma üzerinde işaretlenen hareket yönü ile aynı olmalıdır.

! İKAZ

Testere bıçağının aletin hızına uygun olduğundan emin olun.

1. Geri çekme kolu (15) ile koruyucu başlığı (14) geri döndürün ve testere bıçağını (11) alttan mil üzerindeki sabit koruyucu başlığa (10) yerleştirin.
2. Flanşı (13) testere bıçağının (11) üzerine yerleştirin.
3. Mil kilidine (5) bastırın ve testere bıçağını (11) rondela (12a) ve içten altı köşe civata (12) ile sabitleyin. Alyan anahtarını (25) kullanın.

8.1.2 Testere bıçağının sökülmesi

1. Geri çekme kolunu (15) kullanarak koruyucu başlığı (14) geri döndürün ve ürünü düz bir yüzeye yerleştirin.
2. Mil kilidine (5) basın ve basılı tutun.
3. Alyan anahtarı (25) kullanarak rondelalı (12a) içten altı köşe cıvatayı (12) gevşetin.
4. İçten altı köşe cıvatayı (12) rondela (12a) ve flanşla (13) birlikte sökün.
5. Ürünü kaldırın, koruyucu başlığı (14) geride tutun ve testere bıçağını (11) sabit koruyucu başlıktan (10) aşağı doğru dikkatlice çıkarın.

8.2 Akünün (28) akü tutucusuna (18) takılması çıkarılması (Res. 2)

Akünün takılması

1. Aküyü (28) akü tutucusunun (18) içine itin. Akü (28) duyulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (28) kilit açma tuşuna (27) basın ve akü tutucusundan (18) dışarı çekin.

8.3 Emme adaptörünü (26) takın (Res. 7)

Bilgiler:

Gerekirse, bir elektrikli süpürgenin emme hortumunu doğrudan emme adaptörüne ve ürüne redüktör olmadan bağlayabilirsiniz.

Tehlikeli toz üreten malzemelerle çalışırken, ürün M sınıfı toz sınıfına sahip uygun, test edilmiş bir toz emme tertibatına bağlanmalıdır.

1. Emme adaptörünü (26) talaş fırlatıcısına (17) takın.
2. Emme adaptörünü (26) bir yıldız civata (26a), yaylı rondela (26b) ve bir rondela (26c) ile sabitleyin.
3. Emme adaptörüne (26) onaylı bir toz ve talaş emme ünitesi bağlayın.

Toz ve talaş emme ünitesinin çapına bağlı olarak, gerekirse reduktörü (26d) kullanabilirsiniz.

8.4 Paralel dayanağın (23) montajı (Res. 4)

1. Paralel dayanak yuvası (22) için kelebek vidayı (6) gevşetin ve paralel dayanağı (23) paralel dayanak yuvasına (22) yerleştirin.
2. İstenen kesme genişliğini ayarlamak için paralel dayanaktaki (23) ölçeği (24) ve taban plakasındaki (16) girintiyi kullanın.
3. Paralel dayanak yuvasının (22) kelebek vidayı (6) sıkın.

9 Kullanım

Akülü portatif daire testere aşırı yük korumasına, mil kilidine ve LED çalışma ışığına sahiptir.

Kontrol ünitelerinin işlevi için lütfen aşağıdaki açıklamaya bakın.

İKAZ

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

9.1 Koruyucu başlığın (14) işlevi (Res. 1)

1. Koruyucu başlığın (14) geri çekme kolunu (15) gidebildiği yere kadar çekin.

Bilgi:

Koruyucu başlık sıkışmamalı ve geri çekme kolu bırakıldığında otomatik olarak orijinal konumuna geri dönmelidir.

Bilgi:

İşlev arızalıysa, ürünü çalıştırmayın ve servis merkezimizle iletişime geçin.

9.2 Kesme açısının ayarlanması (Res. 5)

Bilgi:

Ürün üzerinde daha iyi kontrol sahibi olmak için çalışma sırasında ürünü iki elinizle sıkıca tutun.

Kesme açısı ölçeğini (7) kullanarak kesme açısını belirleyebilirsiniz.

1. Kesme açısı ön seçiminin kelebek vidayı (8) gevşetin.
2. Kesme açısı ölçeğinde (7) istenen açıyı ayarlayın.
3. Kelebek vidayı (8) tekrar sıkın.

9.3 Kesme derinliğinin ayarlanması (Res. 6)

Bilgi:

Temiz bir kesim için, malzeme kalınlığından yaklaşık 3 mm daha büyük bir kesme derinliği seçin.

1. Kolu (21) bırakın.
2. Kesme derinliği ölçeğinde (20) istenen kesme derinliğini ayarlayın.
3. Kolu (21) tekrar sıkın.

9.4 Açma/kapama şalteri (2) (Res. 1)

DİKKAT

Takımı kullanmadan önce, tüm sabitleme parçalarının doğru takıldığını kontrol edin.

Açma

1. Çalıştırma kilidini (3) tutamak (1) üzerinde sağa veya sola doğru bastırın.
2. Ürünü açmak için açma/kapama şalterine (2) basın.

Bilgi:

Ürün çalışmaya başladıktan sonra, açma kilidini tekrar bırakabilirsiniz.

Kapatma

1. Kapatmak için açma/kapama şalterini (2) bırakın. Çalıştırma kilidi (3) orta konumdayken, ürün açılmaya karşı emniyete alınır.

9.4.1 LED çalışma lambası (9) (Res. 1)

Bu ürün, doğrudan çalışma alanını aydınlatmak ve yetersiz aydınlatılmış ortamlarda görünürlüğü artırmak için bir LED çalışma ışığı ile donatılmıştır.

! DİKKAT

LED çalışma lambasına veya ışık kaynağına doğrudan bakmayın.

1. LED çalışma lambası (9), ürün açılır açılmaz otomatik olarak yanar.

LED çalışma lambası, ürün kapatıldıktan sonra yaklaşık 10 saniye boyunca yanık kalır.

9.5 Aşırı yük kapatma

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

9.6 Dik açılı kesme (Res. 1)

1. Ürünü iki elinizle sıkıca tutun, bir eliniz tutamakta (1) ve diğeri ek tutamakta (4) olsun.
2. Ürünü 9.4 altında açıklandığı gibi yapın.
3. Ürünü, taban plakasının (16) ön kısmı iş parçasının üzerine gelecek şekilde yerleştirin.
4. Orta derecede basınçla ileriye doğru testere - asla geriye doğru değil.

9.7 45°'ye kadar gönye kesimler (Res. 1)

1. İstenen kesme açısını 9.3 altında açıklandığı gibi ayarlayın.
2. Ürünü iki elinizle sıkıca tutun, bir eliniz tutamakta (1) ve diğeri ek tutamakta (4) olsun.
3. Ürünü 9.4 altında açıklandığı gibi yapın.
4. Ürünü, taban plakasının (16) ön kısmı iş parçasının üzerine gelecek şekilde yerleştirin.
5. Orta derecede basınçla ileriye doğru testere - asla geriye doğru değil.

Bilgi:

Kesim sırasında yanal hareket testere bıçağının sıkışmasına ve geri tepmeye neden olabilir.

10 Temizlik ve bakım

İKAZ

Bu kullanım kılavuzunda açıklanmayan onarım ve bakım işlemlerini uzman bir atölyeye yaptırın. Sadece orijinal yedek parçalar kullanın.

Kaza tehlikesi mevcuttur! Bakım ve temizlik çalışmalarını daima akü çıkarılmış haldeyken gerçekleştirin.

Yaralanma tehlikesi söz konusudur! Tüm bakım ve temizlik işlemlerinden önce ürünü soğumaya bırakın. Motor elemanları sıcak.

Yaralanma ve yanma tehlikesi mevcuttur!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

• Aküyü çıkarın. – Ürünün soğumasını bekleyin. – Uygulama takımını çıkartın.

10.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin veya düşük basınçta basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlemenizi öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
4. Ürünü daima temiz, kuru ve yağdan ya da yağlama greslerinden arınmış olarak tutun. Her kullanımdan sonra ve depolamadan önce tozu temizleyin.
5. Aleti işletmeye almadan önce, testere bıçağı korumasında her zaman kir kontrolü yapın. Eski talaşları ve tahta parçalarını, fırça veya benzer bir takımla temizleyin.
6. Mercek üzerindeki kirleri kuru bir bezle silin. Işık yoğunluğunu azaltacağı için LED lambayı çizmemeye dikkat edin.

10.2 Bakım

• Her kullanımdan önce testere bıçağında belirgin bir kusur olup olmadığını kontrol edin ve körelmiş, eğilmiş veya başka şekilde hasar görmüş testere bıçağını değiştirin.
• Testere bıçakları üzerindeki onarım veya yeniden taşlama gibi bakım çalışmaları bir uzman tarafından yapılmalıdır.

11 Depolama

1. Uzun süreli depolamadan önce (örn. kış aylarında) aküyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın. Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

12 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

12.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721

13 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri) – Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi). – Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.
• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

- Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

- Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.
• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

14 Arıza giderme

Arıza	Olası sebep	Yardım
Ürün başlatlamıyor.	Akü gücü çok zayıf.	Aküyü şarj edin.
	Akü doğru şekilde takılmamış.	Aküyü akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.

Arıza Olası sebep Yardım

Testere pürüzlü veya dalgalı ke-siyor	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil	Testere bıçağını keskin hale getirin veya uygun testere bıçağı takın
İş parçası kırılıyor veya parçala-nıyor	Kesme basıncı çok yüksek veya tes-tere bıçağı kullanıma uygun değil	Uygun testere bıçağı kullanın

15 AB uygunluk beyanı

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022; EN 62841-2-5:2014;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Yetkili dokümantasyon temsilcisi:

Dawid Hudzik

Günzburger Str. 69

D-89335 Ichenhausen
