KULLANIM KILAVUZU ARXP25M5V1B DAIKIN

1 Dokümanlar hakkinda 100

1.1 Bu dokumen hakkinda 100

2 Kutu hakkinda 101

2.1 Dis unite 101

2.1.1 Dis uniteyi ambalajindan cikarmak icin 101
2.1.2 Aksesuarlan dis uniteden sokmek icin 101

3 Hazirlik 101

3.1 Montaj sahasinin hazirlanmasi 101
3.1.1 Dis unitenin montaj yeri gereksinimleri 101
3.1.2 Soguk iklimlerde dis unitenin ilave montaj yeri gereksinimleri 101

3.2 Soogutucu akiskan boralarinin hazirlanmasi 102
3.2.1 Soogutucu akiskan borusu gereksinimleri 102
3.2.2 Sogutucu boru uzunlu ge yukseklik farki 102
3.2.3 Sogutucakiskan borularinin yalitimi 102

4 Montaj 102

4.1Unitelerin acilmasi 102
4.1.1 Dis uniteyi açmak icin 102

4.2 Dis unitenin montaji 102
4.2.1 Montaj yapisini hazirlamak icin 102
4.2.2 Dis uniteyi monte etmek icin 103
4.2.3 Drenaji saglamak icin 103
4.2.4 Dis unitenin duismesini onlemek icin 103

4.3 Soğutucu akıkan borularinin baglanması 104

4.3.1 Soogutucu borularinin baglanmasi hakkinda 104
4.3.2 Sogutucu borularinin baglantisi yapilirken dikkat edilecekler 104

4.3.3 Soogutucu borularin dis uniteye baglamak icin 104

4.4 Sogutucu akiskan borularin n kontrlu 104

4.4.1Kacakkontroli icin 104
4.4.2 Vakumlu kurutma erfolkeleistirmek icin 104

4.5 Soogutucu akiskan doldurma 105

4.5.1 Sogulucu akiskan sarjihakkinda 105
4.5.2 Soğutucu hakkinda 105
4.5.3 llave soogutucu akiskan miktarini belirlemek icin..... 105
4.5.4 Tamamen yenileme miktarini belirlemek icin..... 105
4.5.5 llave soogutucu sarj etmek icin 106

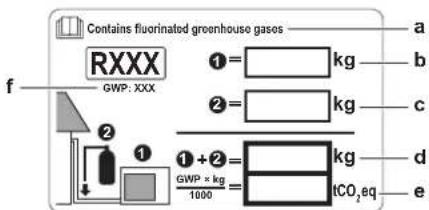

4.5.6 Florlu sera gazlar etiketini yapistirmak icin. 106

4.6 Elektrik kabolarin baglanmasi 106

4.6.1 Standart kablo bileşenlerinin özellikleri 106
4.6.2 Elektrik kabolarini dis uniteye baglamak icin 107

4.7 Dis unitenin montajinin tamamlanmasi 107

4.7.1 Dis unite montajini tamamlamak icin 107
4.7.2 Dis uniteyi kapatmak icin 107

5 Devreye Alma 107

5.1 Isletmeye alma oncesi kontral listesi 107
5.2 Devreye almasirasinda kontrlistesi 107
5.3 Bir test calistirmasi gerceklestirmek icin 108
5.4 Dis unitenin calistirilmasi 108

6 Bertaraf 108

6.1 Genelbakis: Bertaraf 108
6.2 Soogutucu akiskani toplamak icin 108
6.3 Zorlamali soogutmayi baslatmak ve durdurmak icin 108

6.3.1 Ic unite ACMA/KAPAMA anahtarini kullanarak zorunlu soqutmayi baglatma/durdurma... 108
6.3.2 icunite kullanic arabirimini kullanarak zorunlu soogutmayi baslatma/durdurma 108

7 Teknik veriler 109

7.1 Kablo semasi 109

1 Dokümanlar hakkinda

1.1 Bu doküman hakkinda

BiLGI

Kullanicin ilgili dokumanlarıçık:tınlı aldından emin olun ve kullanıidan bu dokumanlari daha sonra basvumak uzere saklaması isteyin.

Hedef okuyucu

Yetkili montörler

Dokuman seti

Bu doküman bir doküman setinin bir parcasidir. Tam set su dokümanlari icerir:

• Genel güvenlik onlemleri:

Montajdan once okumaniz GEREKEN guvenlik talimatlan
- Format: Kajida basili (dis unite kutusundan cikar)

Dis unite montaj kilavuzu:

Montaj talimatlari
- Format: Kagida basili (dis unite kutusundan cikar)

• Montör basvuru kilavuzu:

Montaj hazirliigi, referans verileri,...
- Format: Dijital dosyalarin bulundugu adres http:// www.daikineurope.com/support-and-manuals/product-information/

Urunle verilen dokumanlarinGPCEL surumlmerine bolgesel Daikin web sitesinden veya saticinizdan ulasabilirsiniz.

Orijinal dokumen Ingilizce dilinde yazilmistir. Diger dilere orijinal dilinden cevrilmistir.

Teknik mühendislik verileri

• En son teknik verilerin bir alt kūmesine bölgesel Daikin web sitesinden (genel erişime açık) ulasilabilir.
• En son teknik verilerin tam kūmesine Daikin di s āgindan (kimlik denetimi gerekir) ulasilabilir.

ITALATCI FIRMA

DAIKIN ISITMA VE SOGUTMA SISTEMLERI SAN. TIC. A.S.

Küçükbakkköy Mah. Kayıdağı Cad. No: 1 Kat: 21-22

34750 Atasehir ISTANBUL/TURKIYE

2 Kutuhakkinda

2.1 Dis unite

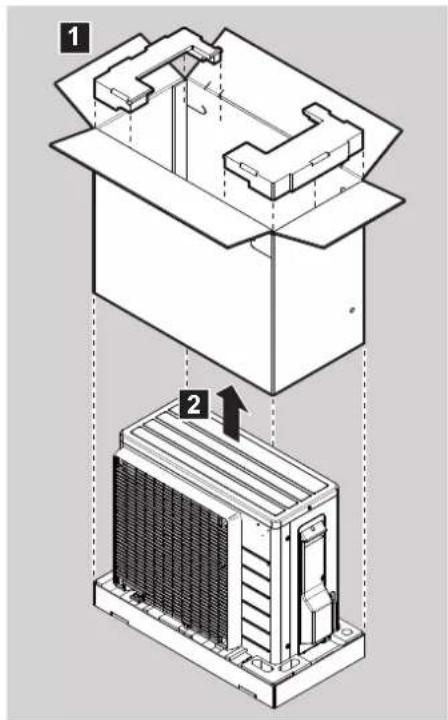

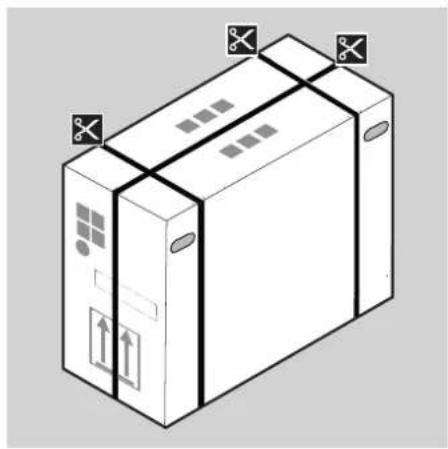

2.1.1 Dis uniteyi ambalajindan cikarmak icin

2.1.2 Aksesuarlari dis uniteden sokmek icin

1 Dis uniteyi kaldinn.
2 Aksesuarlari ambalajin altindan cikartin.

a Genel güvenlik önlemleri
b Dis unite montaj kilavuzu
cFlorlu sera gazlari etiketi
d Bir cok dili kapsayan florlu sera gazlari etiketi
e Drenaj tapasi (ambalaj kutusunun alt kisminda bulunur)

3 Hazirlik

3.1 Montaj sahasinin hazirlanmasi

UYARI

Cihaz surekli atesleme kaynaklarinin (ornek: açık alevler, calisan bir gazlı gereç veya calisan bir elektrikli istişi) bulunmadigi bir odada saklanacaktir.

3.1.1 Dis unitenin montaj yeri gereksinimleri

Montaj konumuyla ilgili suhususlar dikkate alin:

a Hava cikisi
b Hava girişi

(mm)(mm)

Hava cikisi ruzgara maruz kaliyorsa, bir oluklu plaka monte edilmesi onerilir.

Dis uniten in hava girisi duvara bakacak sekilde monte edlmesi onerilir, KESINLIKLE dokrudan ruzgara maruz kalmamaldir.

a Oluklu plaka
b Hakim ruzgar onu
c Hava cikisi

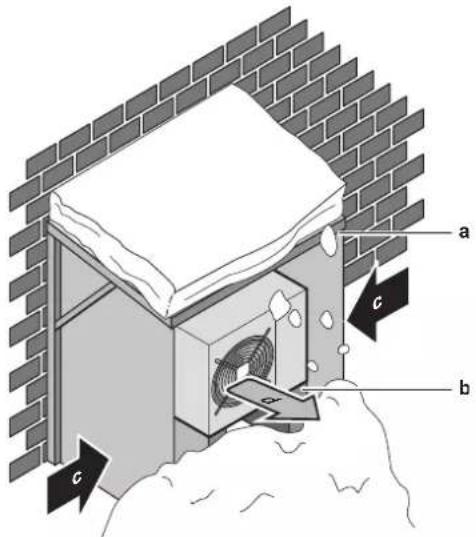

3.1.2 Soguk iklimlerde dis üntenin ilave montaj yeri gereksinimleri

Dis uniteyiogrudan kar yagisina karsi koruyun ve dis unitenin KESINLIKLE karla kaplanmasina izin vermeyin.

a Kar kapa'i veya brandasi
b Kaide
c Hakim ruzgar yonu
d Hava cikisi

Her durumda, unitenin alto en az 300 mm bos alan birakin.
Ayrica unitenin beklenen maksimum kar seviyesinin en az 100 mm
üzerine yerleistirildiginden emin olun. Daha fazla ayrinti ici bkz.
"4.2 Dis unitenin montaji" sayfa 102.

Cok kar yagisi alan bolgelerde, kanin uniteyi ETKILEMEYECEG bir montaj yerinin seilmesi cok onemlidir. Kar yagisinin yandan gelmesi olasi ise, isi esanjor serpantininin kar yagisindan ETKILEMEMESINI saglayin. Gerekse, bir kar koruyuc veya sundurma ve bir kaide tesis edin.

Ayrica bkz.

4.2 Dis unitenin montaji [102]

3.2 Sogutucu akıskan borularin inn hazirlanması

3.2.1 Sogutucu akiskan borusu gereksinimleri

• Boru malzemesi: Fosforik asitle oksijeni giderilmis dikissiz bakir.
  Boru capi:

Siv borulari 06,4 mm (1/4")
Gaz borulari 09,5 mm (3/8")

Boru sertlik derecesi ve et kalinligi:

Düzçap (Ø) Sertifik derecesi Kalkınlık (t) (a)
6,4 mm (1/4") Tavlanmışı (O) ≥0,8 mm
9,5 mm (3/8") Tavlanmışı (O)

(a) lgili mevzuata ve unitenin maximum calisma basicina (bkz. unitenin isim plakasi uberindeki "PS High") bagl olarak daha buyuk boru kalinigi gerekebilir.

3.2.2 Sogutucu boru uzunlu ge yukseklik farki

Neyi? Mesafe
Maksimum izin verilen boru uzunluğu 15 m
Minimum izin verilen boru uzunluğu	1,5 m
Izin verilen maksimum)yükblik farkı 12 m

3.2.3 Sogutucu akiskan borularinin yaltimi

Boru disiç capi (0p)	Yalitim iç capi (0i)	Yalitim kalınée (t)
6,4 mm (1/4")	8~10 mm	≥10 mm
9,5 mm (3/8")	12~15 mm

Sicaklik 30^ den ve bagil nem % 80' den yuksekse, yalim yuzeyi uzerindeki yogusmanin onune geilmesi icin yalim malzesinin kaliniig en az 20 mm olmalidir.

4 Montaj

4.1 Üntelerin açilması

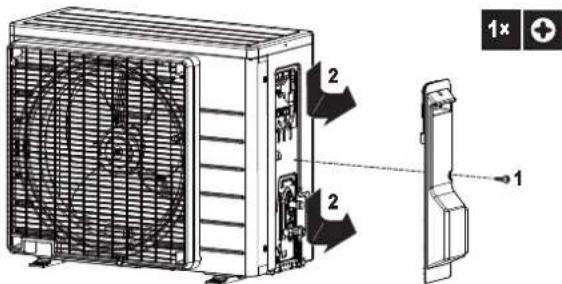

4.1.1 Dis uniteyi acmak icin

TEHLIKE: ELEKTRIK CARPMASI RISKI

TEHLIKE:YANMA RISKI

4.2 Dis unitenin montaji

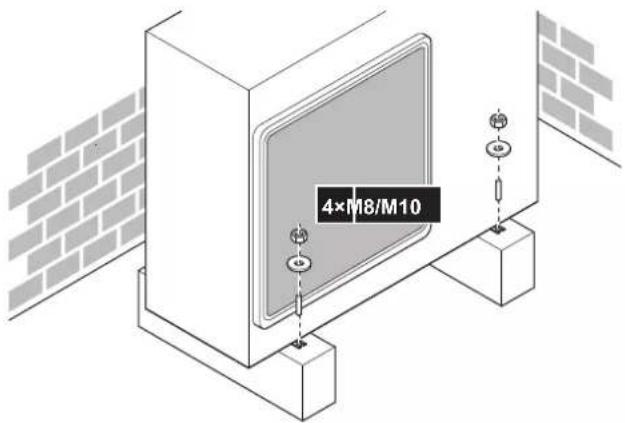

4.2.1 Montaj yapisini hazirlamak icin

4 takim M8 veya M10 ankraj civatasi, somunlari ve pullarini hazirlayin (sahadan temin edilir).

Her durumda, unitenin alla en az 300 mm bos alan birakin. Ayrica unitenin beklenen maksimum kar seviyesinin en az 100 mm uzerine yerlesterildiginden emin olun. Bu durumda, bir kaide insa edilmesi onerilir.

4.2.2 Dis uniteyi monte etmek icin

4.2.3 Drenaji saglamak icin

BILDIRIM

Unite soguk iklim部分地区 kuruluyorsa, boşaltilan kondensatı DONMAMASI,—çın gereki onlerleri alın.

BILGI

Mevcut secenekler hakkinda bilgi icin, saticiniza danisin.

BILDIRIM

Unitenin-altinda en az 300 mm'lik bos alan birakin. Ayrica, Unitenin beklenen kar seviyesinin en az 100 mm uzerine yerlestirildiginden emin olun.

1 Drenaj incin bir drenaj tapasi kullanin.
2 016 mm hortum (sahadan temin edilir) kullanin.

a Drenaj portu
b All gove
c Drenaj tapasi
d Hortum (sahadan temin edilir)

4.2.4 Dis unitenin dusmesini onlemek icin

Unite guci ruzgar tarafindan devrilebilecek bir yere monted edilmissse, su onlemleri alin:

1 Asagidaki sekilde gosterildigi gibi 2 adet kablo (sahada temin edilir) hazirlayin.
2 2 kabloyu dis unite uzerindenGPCirn.
3 Kablolarin boyaya zarar vermesini onlemek icin, kabolar ile dis unite arasa kaucuk bantlar (sahada temin edilir) yerlestitir.
4 Kabolarin uclarini takin ve sikin.

4.3 Soğutucu akışkan borularin bahlanması

TEHLIKE:YANMA RISKI

4.3.1 Sogutucu borularinin baglanmasi hakkinda

Sogutucu borularin baglantisi yapilmadan once

Dis ve ic unitenin monte edildiginden emin olun.

Tipik is akisi

Sogutucu borularin baglanmasi gunshot kapsar.

• Sogutucu borularinin ic uniteye baglanmasi
  Sogutucu borularinin dis uniteye baglanmasi
• Sogutucu borularinin yaltimi
• Su konulardaki ilkeleri unutmamak gerekir:

Boru kivrimlari
Boru uclarina havsa acilmasi
- Stop vanalarinin kullanimi

4.3.2 Sogutucu borularinin baglantisi yapilirken dokkat edilecekler

TEHLIKE:YANMA RISKI

DIKKAT

Ana uniteye sabitlenen konik somunu kullanin.
Gaz kacagin onlemek icin, yalinizca havsanin ic yuzeyine sogutucu yaiguyugulain. R32 icin sogutucu yaigkullanin.
- Baglantilari tekarr KULLANMAYIN.

UYARI

Kompresoru calistirmadan once sogutucu akiskan borularini saglam sekilde baglayin. Sogutucu akiskan borulari bagl DEGL ise ve kompresor calisirken durdurma vanasi aiksa, hava emilir. Bu da sogutucu akiskan devresinde anomal basinca ve dolayisiyla ekipman hasarlarina ve hatta yaralanmalara yol acar.

4.3.3 Sogutucu borularin di uniteye baglamak icin

Boru uzunluq. Saha borularini mumkun oldugunca kisa tutun.
- Borularin korunmasi. Saha borularini fiziksel hasara karsi koruyun.
1 Ic uniteden gelen sivisogutucakikkan baglanti parcasini dis unitenin sivikesme vanasina baglayin.

a Siv stop vanasi
b Gaz stop vanasi
c Servis agzi

2 Ic uniteden gelen gaz soogutucakiskan baglanti parcasini dis unitenin gaz stop vanasina baglayin.

BILDIrim

Ic ve dis unitearasindaki soogutucakiskan borularin bir kanal icerisine yerlestiRmesi veya soogutucakiskan boralarininkopukle sarImasi onerilir.

4.4 Soğutucu akıskan borularin n kontrlü

4.4.1 Kacak kontrlü icin

BILDIRIM

Unitenin(Maximum calisma basincini GEcMEYIN (bkz. "PS High", unite etiketi).

BILDIRIM

Teknik hrdavat saticişi tarafindan tavsiye edilen bir kopuk testi gezeltisi kullanmayi ihmal etmeyin. Havsa somunlarin Çatlamasina (sabunlu su, borular soğudugunda donacak olan nemi emen tut icerebilir) ve/veya havsaligianglerlarda korozyona (sabunlu su, pirinc havsa somunu ile bakir havsaarasinda korozifbir etki yaratan amonyak icerebilir) yol acabilecek sabunlu su kullanmayin.

1 Sistemi, en az 200 kPa'lik (2 bar) bir gõsterge basinci elde edilinceye kadar nitrojen gaziyla doldurun. Kucuk kaçaklarin tespit edilmesi icin 3000 kPa'ya (30 bar) kadar basçalandirilmasi onerilir.
2 Kabarcik testi czeltisini tum baglantilara uygulayarak kaçak olup olmadigi ini kontrl edin.
3 Tüm azot gazini tahiye edin.

4.4.2 Vakumlu kurutma erfolgekleşirmek icin

1 Manifold überindeki basinç -0,1 MPa (-1 bar) olana kadar systemdikakumlayin.
2 4-5 dakika boyunca oldugu gibi birakin ve ardindan basinci kontrol edin:

Eşer basınç...	O zaman...
Değişmiyorsa	Sistemde nem yoktur. Bu prosedür tamamlanmethir.
Artiyorsa	Sistemde nemvardır. Bir sonraki adıma.Sincen.

3 Sistemi en az 2 saat boyunca -0,1 MPa (-1 bar) manifold basincina kadarvakumlayin.
4 Pompayi KAPALI konuma getirdikten sonra, basinci en az 1 staat boyunca kontrl edin.

5 HedefvakumdegerineULASILMAZSAveyavakum1saat boyuncaKORUNAMAZSA,suislelmeriuygulayin:

• Kacak olmadigi tekrar kontrl edin.
  Vakumlu kurutma islemini tekrarlayin.

BILDIrim

Sogutucu borularinibagladiktanvevakumlu kurutma yaptiktansonrastanvalariniactiginizdaneminolun. Sistemin stop vanalaricapali olarak calistirilmasi kompresorbozabilir.

4.5 Sogutucu akiskan doldurma

4.5.1 Sogutucu akisan sarj hakkinda

Dis unitenin sogutucu sarj fabrikada yapilmistir, ancak bazi Hallerde asagidakilerin yapilmasi gerekebilir:

Neyi Zamani
ilave soğutucunun Şarj edilmesi Toplam siviXXXXXXXXbelirtilenden fazla oludunda(ileriye dokin).
Soğutucunun tamamen yaniden Şarj edilmesi	Örnek:Sistema min yeri degişirildigi zaman.Bir seksak sonrasinda.

ilave soogutucunun sarj edilmesi

llave sogutucu sarj edilmeden once, dis unitenin harici sogutucu borularinin kontrk edildiginden (kacak testi,vakumla kurutma) emin olun.

BILGI

Unitenin ve/veya kurulumun kosullarina bagl olarak, sogutucu sarj yapabilmek icin once elektrik kabolarinin baglanmasi gerekebilir.

Tipik is akisi - Sogutucu sarj tipik olarak asagidaki asamalardan olusur:

1 Ilave sarj gerekip gerekmedigin ve ne kadar sarj edilecegin bilirlenmesi.
2 Gerektiginde ilave soogutucunun sarj edilmesi.
3 Fiorlu sera gazlarietiketinin doldurulmasi ve dis unitenin icine tutturulmasi.

Sogutucunun tamamen yeniden sarj edilmesi

Sogutucu tam olarak yeniden sarj etmeden once, asagidakilerin yapildigindan emin olun:

1 Sistemdeki tum sogutucu ger alinir.
2 Dis unitenin harici sogutucu borularin kontrol edilmelidir (kacak testi,vakumla kurutma).
3 Dis unitenin dahili sogutuc borularinda kacak testi yapilmaldir.

BILDIrim

Tamamen yeniden sarj etmeden once dis unitenin dahili soogutucu akiskan borularinda davakumla kurutma islemi gerekteklestirin.

Tipik is akisi - Tam olarak soğutucu Şarı tipik olarak asagidaki asamalardan olusur:

1 Ne kadar sogutucu sarj edilecegin belirlenmesi.
2 Sogutucu sari.
3 Florlu sera gazlaritetakinin doldurulmasi ve dis unitenin icine tutturulmasi.

4.5.2 Sogutucu hakkinda

Bu urun floru sera gazlari icerir. Gazlari KESINLIKLE atmosfere desarj etmeyin.

Sogutucu tipi: R32

Küresel sinma potansiyel (GWP) degeri: 675

BILDIrim

Avrupa'da, systemdeki toplam sogutucu sarjinin sera gazimisyonlar (ton CO_2 -esdegeri olarak ifade editor) bakim aralikarini belirlemede kullanilir. Ilgili mevzuati takip edin.

Sera gazi emisyonlarini hesaplama formulu:

Sogutucunun GWP degeri × Toplam sogutucu sarj [kg olarak] / 1000

Daha fazla bilgi icin lutfen montaj gorevli isle temas kurun

UYARI: YANICI MADDE

Bu unitenin icindeki soogutucu orta derecede tutuskandir.

UYARI

Cihaz surekli atesleme kaynaklarinin (ornek: aik alevler, calisan bir gazl gerec veya calisan bir elektrkli istici) bulunmadigi bir odada saklanacaktir.

UYARI

SogutuccevrimiparcalarinDELMEYINya da YAKMAYIN.
- Uretici tarafindan onerilenler disinda temizlik malzemeler veya buz gozme islemini hizlandirma yontemleri KULLANMAYIN.
- Sistemin icindeki sogutucunun kokusuz olduguna dikkat edin.

UYARI

Unitenin icindeki sogutucu orta derecede tutuskandir, ancak normal olarak sizinti YAPMAZ. Sogutucu odanin icinde kacak yapar ve ocak, isitici ya da firin atesi ile temas ederse, yangin veya zararl gaz olusumuna yol acabilir.

Alevi istma cihazlarini kapatin, odayi havalandirin ve uniteyi aldgizin satciyla temas kurun.

Servis elemani, sogutucunun kepada yaptigi kismdaki onarimi yaptigi teyi edinceye kadar uniteyi KULLANMAYIN.

4.5.3 ilave sogutucu akiskan miktarini belirlemek icin

Toplam sivi borusu uzunluğu...	O zaman...
≤10 m	ilave soğutucu akıkan EKLEMEYİN.
>10 m	R=(sivi borularinin toplam uzunluğu (m)-10 m)×0,020 R=ilave Şar miktari (kg) (0,01 kg biriminde yuvarlanir)

BILGI

Boru uzunluğu sivi borularinin tek yönlü uzunluğunu ifade eder.

4.5.4 Tamamen yenileme miktarini belirlemek icin

BILGI

Tamamen yenilenmesi gerekiyorsa, toplam sogutucu akiskan sarj: fabrika sogutucu akiskan sarj (unitenin bilgi etiketine bakin) + belirlenen ilave miktar.

4.5.5 Ilave soğutucu Şarj etmek icin

UYARI

• Sogutucu olarak yalnizca R32 kullanin. Diger maddeler patlamalarve kazalara neden olabilir.
  R32 florlu sera gazlar icerir. Kuresel isinma potansiyeli (GWP) degeri 675'tir. Bu gazlarin atmosfere salinimina KESINLIKLE izin vermeyin.
  Sogutucakiskan doldururken,DAIMAKoruyucu eldiven ve koruyucu gozlik takin.

Ön Şart: Sogutucu Şarı yapmadan olçın, sogutucu borularinin bagländigindan ve kontrl edildigienden (kacak testi vevakumlakurutma) emin olun.

1 Sogutucu akiskan tupunu servis portuna baglayin.
2 Ilave soogutucu miktarini sarj edin.
3 Gaz stop vanasini acin.

4.5.6 Florlu sera gazlari etiketini yapistirmak icin

1 Etiketi s u sekilde doldurun:

a Cok dilli bir florlu sera gazit etiketi unite ile birlikte verilirse (bkz. aksesuarlar), ilgili dilli soyup cikarin ve a'nin ustune yapistirn.
b Fabrika soğutucu Şarı:Unite isim plakasinabkin
c Sarj edilen ilave sogutucu miktari
d Toplam soğutucu akıkan miktari
e Toplam soğutucakışkan sarjinin ton CO 2 esdeğeri olarak ifade edilen sera gazı emisyonlari
f GWP = Küresel isinma potansiyeli

BILDIRIM

Avrupa'da, toplam sogutucu akiskan sarjinin sera gazimesityonlar (ton CQ esdegeri olarak ifade edilir), bakim aralikarinin belirlenmesi icin kullanilmaktadir. ligili mevzuata uygun hareket edin.

Sera gazı emisyonlarınin hesaplanması ilen kullanilacak formul: Sogutucu akıkanin GWP degeri × Toplam sogutucu akıkan sarj [kg] / 1000

2 Etiketi dis unitenin ic tarafina, gaz ve sivi kesme vanalarinin yakinina yapistirin.

4.6 Elektrik kabolarinin baglanmasi

TEHLIKE: ELEKTRIK CARPMAISI RISKI

UYARI

Tum kabolar mutlaka yetkili bir elektrik tekniyeni tarafindan BAGLANMALI ve ilgili mevzuata UYGUN OLMALIDIR.
- Elektrik baglantilarini sabit kabolara yapin.
- Sahada temin edilen tum bileşenler ve tum elektrik yapilari mutlaka ilgili mevzuata UYGUN OLMALIDIR.

UYARI

Güç besleme kablolari icin DALMA Çok Çekirdekli kablo tercih edin.

UYARI

Beslme kablosu zarar gurse tehlkeye meydan vermemek icin imalatci, onun servis temsilcisi veya benzer kalifiye bir personel tarafindan DEGISTIRMELIDIR.

UYARI

Güç beslemesini ic uniteye BAGLAMAYIN. Aksi takdirde, elektrik carpabilir vya yangin cikamilir.

UYARI

• Yerelormalak satin alinan elektrik parcalarini urunun icerisinde KULLANMAYIN.
• Drenaj pompasi vb. için Güç beslemesini terminal blogundan dallanma YAPMAYIN. Aksi takdirde, elektrik carpabilir vya yangin çikabilir.

UYARI

Bu borular cok sicak olacagindan ara baglanti kablorini isi yalitimsiz bakor borulardan uzak tutun.

4.6.1 Standart kablo bileşenlerinözellikleri

Eleman
Güç besleme kablosu	Gerilim	220~240 V
	Faz	1~
	Frekans	50 Hz
	Kablo ebalları	İlgili mevzuata uygun OLMALIDIR
Ara böglantı kablosu (iç←diş)		4 damarlı kablo ≥1,5 mm² ve 220~240 V:içın uygün
Önerilen saha sigortası		16 A
Toprak kaçağlı devre kese;cisi		İlgili mevzuata uygün OLMALIDIR

4.6.2 Elektrik kabolarini di uniteye baglamak icin

1 Servis kapağıniçıkartin.
2 Kablo pabucunu acin.
3 Ara baglanti kablosunu ve guc beslemsini suk sekilde baglayin:

4 Terminal vidalarini saglam sekilde sikin. Yildiz tornavida kullanmani z oneririz.

4.7 Dis unitenin montajin tamamlanmasi

4.7.1 Dis unite montajini tamamlamak icin

1 Soogutucakiskan borularinveara baglanti kablosunu aagida gosterildigi sekilde yalitin ve sabitleyin:

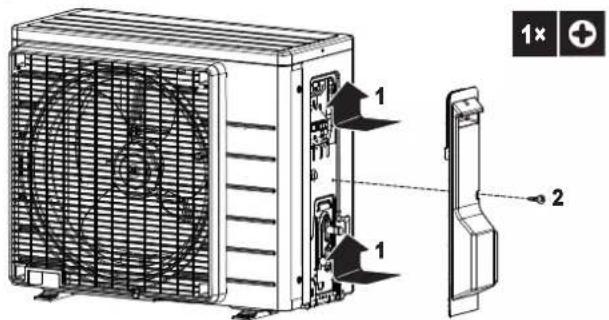

2 Servis kapagini takin.

4.7.2 Dis uniteyi kapatmak icin

BILDIRIM

Dis unite kapagini kapatirken, sikma torkunun 1,3 N·m degerini GECMEDIGINDEN emin olun.

5 Devreye Alma

BILDIRIM

Uniteyi KESINLIKLE termistörler ve/veya basinç sensörleri/ anahtarlari olmadan calistirmayin. Kompresor yanabilir.

5.1 Isletmeye alma oncesi kontrol listesi

Unitenin montajindan sonra, oncelikl olarak asagidakileri konrol edin. Asagidaki tum kontroller yapildiktan sonra unite kapatilmaldir, ANCAK o zaman uniteye enerji verilebilir.

☐	Iç ünite.Doğru sekilde monte edilmelir.
☐	Diş ünite.Doğru sekilde monte edilmelir.
☐	Sistem.Doğru sekilde topraklanmali ve topraklama terminalleri seksilmalir.
☐	Güç besleme gerilimi üntenin bilgi etiketinde yazili gerilime uygun olmalir.
☐	Anahtar kutusunda KESİNLİK GEvşek baglanti vya hasarlı elektrik bileşeni bulunmamalir.
☐	Iç ve diş üntelerin icerisinde KESİNLİK Hasanlı bileşen veya seksmigi borular bulunmamalir.
☐	KESİNLİK Soğutucu akıkan kaç警告bulunmamalir.
☐	Soğutucu akıkan borular (gaz ve sivi) termal olarakyalilmalir.
☐	Doğru boyutta borularodoxemeli ve borular.Doğru sekildeyalilmalir.
☐	Diş üntedeki durdurma vanaları (gaz ve sivi) tamamen aşık olmalir.
☐	Aşaqidaki saha kabolari, bu kılıvuza ve ilgili mevzuata uygun olarak diş ünite ile ic ünitearası dokenmelir.
☐	Drenaj Drenaj akınin Rahat olduguundan emin olun.Olası sonuc: Yoğusma suyu damlayabilir.
☐	Iç ünte kullanı arabiriminin sinyallerini alir.
☐	Belirtilen kabolar ara böglanti kablosu olarak kullanı.
☐	Sigortalar,devre kesiciler veya yerel olarak takilankoruma cihazları bu kılıvuza uygun olmalir ve baypasEDİMEMELİDIR.

5.2 Devreye alma sirasinda kontrol listesi

☐	Hava tahiyesi.Sinceleşirmek icin.
☐	Bir test,isletmesi.Sinceleşirmek icin.

5.3 Bir test calistirmasi gerceklestirmek icin

On sart: Test calistirmasi soogutma veya isitma modunda gerceklestirilebilir.

Ön Şart: Test calistirmasi, Tür fonksiyonlarin ve parçalarin dizgün calistigindan emin olmak icin ic üntenin kullanim kilavuzuna uygun olarakgerekleştilimelidir.

1 Sogutma modunda, programlanabilir en duşuk sicutkigi seksin. Isitma modunda, programlanabilir en yüksek sicutkigi seksin. Gerekirse test calismasi devre di si birakilabilir.
2 Deneme calistirmasi tamamlandiiginda, sickligi normal bir seviyeye ayarlayin. Sogutma modunda: 26 28^ isitma modunda: 20 - 24^
3 Unite KAPALI konuma getirildikten 3 dakika sonra sistem calismayi durdurur.

BILGI

• Unite KAPALI olsa bile elektrik tuketir.
• Elektrik kesintisinden sonra güç tekrar acldiginda, daha once seilmis孕期 moda geri donulur.

5.4 Dis unitenin calistirilmasi

Sistemin yapilandirilmasi ve devreye alinmasi icin, ic unite montaj kilavuzuna bakin.

6 Bertaraf

BILDIRIM

Sistemi kendi kendinize demonte etmeye ÇALISMAYIN: sistemin demonte edilmesi ve sogutucu, yag ve diger parçalarla ilgili ilemler ilgili mevzuata uygun olarak GERÇEKLESTIRLMLIDLIR. Üntelter yeniden kullanim, geri donüstürme ve kazanım icin özel bir isleme tesisinde ISLENMLIDLIR.

6.1 Genel bakis: Bertaraf

Tipik is akisi

Sistemin bertaraf edilmesi tipik okay aagidaki asamalardan olusur:

1 Sistemin gazi toplanmalidir.
2 Sistem özel bir isleme tesisine götürulmeli dir.

BILGI

Daha ayrintili bilgi icin servis kilavuzuna bakin.

6.2 Sogutucu akiskani toplamak icin

Gaz toplama - Soğutucu kaçagi. Sistemim gazini toplamak istiyorsaniz ve soğutucu devresinde kaçak varsa:

• Sistemdeki tum sogutucuyu dis unitede toplayabilen unitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olasi sonuc: Calisan kompresorun icine giden hava yuzunden Kendiliginden yanma ve kompresorun patlamasi.
• Unitenin kompresörünun calismak zorunda KALMAYACAGI ayr bir geri kazanma sistemi kullanin.

BILDIrim

Sogutucakiskan toplama islemisirasinda, sogutucukaskikan borularinisokmeden once kompresorudurdurudun. Sogutucakiskan toplama islemisirasinda kompresorhal calisiyorsa ve durdurma vanasi acik konumdaysa,sistemehava cekilir.Sogutucakiskan devresindeki anomalbasinc nedeniyle kompresor bozulabilir veya systemhasargorebilir.

Sogutucakiskan toplama islemisonucunda systemdeki tum sogutucakiskan dis uniteye bosalir.

1 Sivi stop vanasi ile gaz stop vanasindan vana basligini sikun.
2 Zorunlu sogutma uygulayin. Bkz. "6.3 Zorlamali sogutmayi baslatmak ve durdurmak icin" sayfa 108.
35ila 10 dakika (cok dusuk dis ortam sicaklikarinda (< - 10^) yalnizca 1 veya 2 dakika) sonra svi durdurma vanasini bir altigen anahtarla kapatin.
4 Vakum degérine ulasilip ulasilmadigni manifolddan kontrl edin.
5 2-3 dakika sonra, gaz stop vanasini kapatin ve zorunlu soğutmayi durdurun.

a Gaz stop vanasi
b Kapatma yonu
c Altigen anahtar
d Vana tapasi
e Svi stop vanasi

6.3 Zorlamalı soğutmayi baslatmak ve durdurmak ilein

Zorunlu soğutmazgarçekleşirmek icin 2 yöntemvardir.

• Yontem 1. [ic] unite ON/OFF anahtarini (ic unite duunuyorsa) kullanarak.
• Yontem 2. İç unite kullanı arabirimini kullanarak.

6.3.1 ic unite AÇMA/KAPAMA anahtarini kullanarak zorunlu soğutmayi baslatma/ durdurma

1 ON/OFF anahtarina en az 5 saniye sureyle basin.

Sonuc: Isletim baslayacaktir.

BILGI

Zorunlu soğutma 15 dakika sonra otomatik olarak durur.

2 Isletimi daha erken durdurmak icin ON/OFF anahtarina basin.

6.3.2 ic unite kullanici arabirimini kullanarak zorunlu soğutmayi baslatma/durdurma

1 isletim modunu sogutma olarak ayarlayin.

Prosedür icin ic unitenin montaj kilavuzundaki "Bir test calistirmasi gerekteleismek icin" bahsine bakin.

7 Teknik veriler

En yeti teknik verilerin bir kismini bolgesel Daikin web sitesinde bulabilirsiniz (halka aiktir). En yeti teknik verilerin tamam Daikin Business Portal'nda bulabilirsiniz (kimlik dokulaması gereklidir).

7.1 Kablo Şemasi

Birleşik Kablo Şeması Açıklayüncü Bilgiler
Uygulanan parçalar ve numaralandirma ilein uniterinuzi demek bilganti semasa,bakin. Parca numaralandirma,her bir parca icin artan düzende Arap rakamlari ile ve aşaqidaki genellemede parca kodunda +++ sembolüyle temsil edilir.
: DEVRE KESİCI	: KORUYUCU TOPRAKLAMA
: BAGLANTI	: KORUYUCU TOPRAKLAMA (VIDASI)
: KONEKTÖR	: DOGRULTUCU
: TOPRAK	: RÖLE KONEKTÖRÜ
: SAHA KABLOSU	: KISA DEVRE KONEKTÖRÜ
: SIGORTA	: TERMINAL
: IC ÜNITE	: IRTIBAT BLOGU
: DIŞ ÜNITE	: KABLO KELEPÇESİ
BLK: SIYAH GRN: YESİL PNK: PEMBE WHT: BEYAZ BLU: MAVI GRY: GRI PRP, PPL: MOR YLW: SARI BRN: KAHVERENGİ ORG: TURUNCU RED: KIRMIZI
A*P: BASKI DEVRE KARTI PS: ANAHTAR LAMALI GÜC BESLEME BS*: BASMA BUTON AÇMA/KAPAMA, ÇALİSTIRMA ANAHTARI PTC*: TERMISTÖR PTC BZ, H*O: SESLI IKAZ Q*: GEÇİT KAPASI IZOLE EDİLMİ ŞİFT KUTUPLU C*: KAPASİTOR: TRANSISTOR (IGBT) AC*, CN*, E*, HA*, HE*, HL*, HN*,: BAGLANTI, KONEKTÖR Q*DI: TOPRAK KAÇAGI DEVRE KESİCSİ HR: MR*A, MR*B, S*, U, V, W, X*A, K*R*: Q*L: ASİRİ YÜK KORELUÇU D'A*: DİRENÇ DB*: DIYOT KÖPRUSU R*T: TERMISTÖR DS*: DIP ANAHTARI RC: ALICI E'H: ISITICI S*C: SINIR ANAHTARI F'U, FU' (ÖZELLIKLER icın, UNİTENIZIN IçınDEKI: SIGORTA S*L: SAMANDIRALI ANAHTAR S*NPH: BASINÇ SENSÖRÜ (YÜKSEK) PCB'YE BAKIN) S*NPL: BASINÇ SENSÖRÜ (ALÇAK) FG*: KONEKTÖR (GÖVDE TOPRAKLAMASI) S*PH, HPS*: BASINÇ ANAHTARI (YÜKSEK) H*: KABLO DEMETI S*PL: BASINÇ ANAHTARI (ALÇAK) HP, LED*, V*L PILOT LAMBA, ISİK YAYAN DİYOT S*T: TERMOSTAT HAP: ISİK YAYAN DİYOT (SERVIS MONİTÖRÜ YEŞIL) S*RH: NEM SENSÖRÜ HIGH VOLTAGE: YÜKSEK GERİLIM S*W, SW*: ISLETIM ANAHTARI IES: AKILLI GOZ SENSÖRÜ SA*, F1S: DARBE KORUYUCU IPM*: AKILLI GÜÇ MODULU SR*, WLU: SINYAL ALICI K*R, KCR, KFR, KHuR, K*M: MANYETİK RÜLE SS*: SEÇİCİ ANAHTAR L: CANLI SHEET METAL: TERMINAL ŞERİD SABİT PLAKA L*: BOBIN T*R: TRAFO L*R: REAKTOR TC, TRC: VERİCİ M*: KADEME MOTORU V*, R*V: VARISTÖR M*C: KOMPRESÖR MOTORU V*R: DIYOT KÖPRUSU M*F: FAN MOTORU WRC: KABLOSUZ UZAKTAN KUMANDA M*P: DRENJ AOMPASI MOTORU X*: TERMINAL M*S: YÖN DEĞİSTIRME MOTORU X*M: IRTİBAT BLOGU (BLOK) MR*, MRCW*, MRM*, MRN*: MANYETİK RÜLE Y*E: ELEKTRONİK GENLEŞME VANASI SERPANTINI N: NOTR Y*R, Y*S: TERSLEYİC SOLENOID VANA SERPANTINI N*: FERRİ TÇEKİREDETEN GEÇİŞ SAYİSI Z*C: FERRİ TÇEKİREDK PAM: DARBE GENLİ MODÜLASYONU ZF, Z*F: GÜRÜLTÜ FILTRESI PCB*: BASKI DEVRE KARTI GÜÇ MODÜLÜ

DAIKIN ISITMA VE SOGUTMA SISTEMLERI SAN.TIC. A.S.

Küçübkakköy Mah. Kayıdağ Cad. No: 1 Kat: 21-22 34750 Atasehir

ISTANBUL/TURKIYE

Tel: [phone]

Cagri Merkezi: 444 999 0

Web: www.daikin.com.tr
