KULLANIM KILAVUZU FWT06HATVMV1 DAIKIN

Kurulum ve Kullanım Kılavuzu Sayfa

a) Kutunun İçindekiler 2
b) Giriş 3
c) Güvenlik Önlemleri 3
d) FCBAG Modülü PCB düzeni 4
e) Uyumluluk 4
f) FCBAG Modülü İletişim Protokolü 5

g) FCBAG Modülü Yapılandırması 6
h) Ünite Yapılandırması 7
i) Ünite Montajı 8 - 10
j) Elektrik Özellikleri 11
k) Sorun Giderme Yönergeleri 11

KUTUNUN İÇİNDEKİLERİ

1. FCBAG Modülü.
2. DAMA ana kartına giden/gelen 100MM'lik Kablo Demeti.
3. Kurulum ve Kullanım Kılavuzu.
4. Baloncuk Torbası.

Not:

Bu kılavuzdaki şekiller yalnızca kullanıcıya açıklama amaçlıdır. Gerçek makineden farklı olabilirler. Önceden bildirimde bulunmadan değiştirilebilirler. Gelecekte ürünlerin geliştirilmesi için.

GİRİŞ

Bu el kitabında, FCBAG modülü için güvenli ve iyi çalışma standardı sağlamak için gerekli kurulum prosedürleri verilmektedir. Yerel gereksinimlere uyum sağlamak için özel ayarlama gerekli olabilir. Geçidinizi kullanmadan önce, lütfen bu talimat el kitabını dikkatli bir şekilde okuyun ve ileride başvurmak üzere saklayın.

Bu uygulama, uzman veya eğitimli kişiler tarafından alışveriş merkezleri, aydınlatma endüstrisi ve ofislerde veya meslekten olmayan kişiler tarafından ticari amaçlı olarak kullanılacak şekilde tasarlanmıştır.

Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

GÜVENLİK ÖNLEMLERİ

UYARI

1. Kurulum ve bakım işlemleri, yerel kuralları ve yönetmelikleri bilen, bu tür cihazlar konusunda tecrübesi olan kalifiye kişiler tarafından yapılmalıdır.
2. Üniteyi kurmadan veya üniteye bakım yapmadan önce ünitenin KAPALI duruma getirildiğinden emin olunuz.
3. Elektrik çarpma riski yaralanma ya da ölüme neden olabilir. Bakım yapmadan önce kalan bütün elektrik kaynaklarının bağlantısını kesin.
4. Güç AÇİK durumdayken güç kablosunu ÇEKMEYİN. Bu, yangın tehlikesiyle sonuçlanabilen ciddi elektik çarpmalarına neden olabilir.

DİKKAT

Lütfen kurulum yaparken aşağıdaki önemli noktalara dikkat edin.

1. Üniteyi yanıcı gaz sızıntısı olabilecek yerlere kurmayın.

2. Kablo bağlantıları için yalnızca önerilen kabloları kullanın. Bağlantılar sağlam olmalı ancak terminaller gerilmemelidir.
   Yanlış bağlantı veya sabitleme, yangına veya elektrik çarpmasına neden olabilir.

3. Islak elle tutmayın / üniteyi suda yıkamayın.

Elektrik çarpması meydana gelebilir.

1. Geçidin çok yakınında ısıtma aygıtları çalıştırmayın veya mineral yağ, yağ buharı ya da istimi bulunan odalarda kullanmayın, aşırı ısı veya kimyasal reaksiyon plastik kartın erimesine veya deforme olmasına neden olabilir.

2. Gelen güç kaynağında ekli veya kıvrılmış kablolar kullanmayın.

3. Ekipman potansiyel olarak patlayıcı olan bir ortamda kullanılmak üzere tasarlanmamıştır.

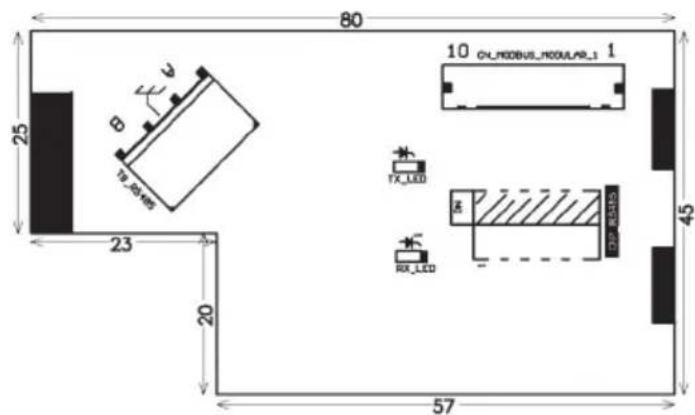

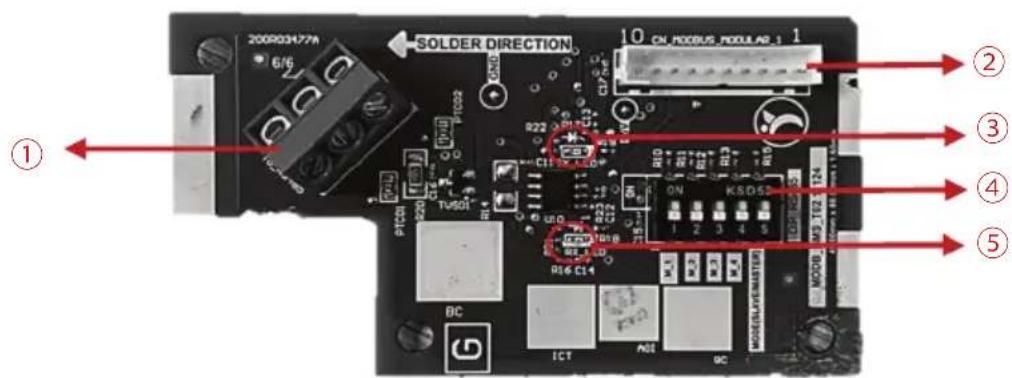

FCBAG MODÜLÜ PCB DÜZENİ

200R03H77M 6/6 SOLDER DIRECTION 10 CN HOCUS MODULAR 1 ① ② ③ ④ ⑤ ⑥ ICCT ACI BC ON KSD5 R16 C14 TUSO1 P222 R16 C14 DC DC00 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DCC DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 DC18C14 NCN

① TB_RS485 : Diğer FCBAG Modülüne ve Modbus Master'a bağlantı için konektör.
② CN_MODBUS_MODULAR_1 : CN_MODBUS_MODULAR (BMSW) konektörü
③ TX_LED : Veri iletişimi devam ediyor göstergesi.
④ DIP_RS485 : Ünite yapılandırması ayarları.
⑤ RX_LED : Veri alımı devam ediyor göstergesi.

80 25 23 20 57 10 OL_MODBUS_MODULAR_1 1X_LED RX_LED 45

*Boyutlar mm cinsindendir

UYUMLULUK

Ana Kart Kumandası

Sadece DAIKIN Manufacturing tarafından üretilen FCU tipi klima üniteleri ile birlikte kullanılabilir. Beceri modeli listesi için lütfen FCBAG Modülü Protokol belgelerine bakın.

FCBAG MODÜLÜ İLETİŞİM PROTOKOLÜ

Desteklenen fonksiyon kodu aşağıdadır:

İşlev Kodu Açıklama Notlar
0x03 Tutma kaydını oku -
0x04 Giriş Kaydını oku -
0x06	Tekli Kaydı Önceden Ayarla	PCB'nin düzgün çalışmaması durumunda, FCBAG modülü yazılımının protokol ayarında 0x06 işlev kodu yerine 0x10 işlev kodunu göndermeye zorlamadığından emin olun.
0x10	Çoklu KaydıÖnceden Ayarla	İşlev kodu 0x10 tek bir komutta 1'den fazla adresi kontrol etmelidir.

Giriş Kaydını Oku (0x04)

Adres	Okuma/Yazma (R/W)	Tanım
30001 R FCBAG Modülü Durumu
30002 R İç Mekan Ünitesi Bağlantı Durumu
31002 R		İç Mekan Ünitesi Soğutma Ayar Sıcaklığı Minimum ve Maksimum sınırı
31003 R		İç Mekan Ünitesi Isıtma Ayar Sıcaklığı Minimum ve Maksimum sınırı
32001 R Açık/Kapalı Durumu, Fan Yönü, Fan Sesi
32002 R Çalıştırma Modu
32003 R İç Mekan Ünitesi Ayar Sıcaklığı
32004 R Hata Kodu
32005 R Oda Sıcaklığı Göstergesi
32006 R İç Mekan Ünitesi Oda Sıcaklığı Sensörü
32201 R İç Mekan Bobin Sıcaklığı 1
32500 R Kompresör / Valf Durumu

Tutma Kaydini Oku (0x03)

Tek ve Çoklu Kaydı Önceden Ayarla (0x06 ve 0x10)

Adres	Okuma/Yazma (R/W)	Tanim
42001 R/W Açık/Kapalı Durumu, Fan Yönü, Fan Sesi
42002 R/W Çalıştırma Modu
42003 R/W Ayarlanmış Sıcaklık
42010 R/W E Cihazı Kontrolünü Devre Dışı Bırak
42011 R/W Kompresörü / Valfi Cebren Kapat

FCBAG MODÜLÜ YAPILANDIRMASI

Dip anahtarının "AÇIK" konumuna ayarlanması, kendisine atanan işlevi etkinleştirir. Ana kart ayar dip anahtarını (DIP_Config) çalıştırma seçeneği tercihine ve aşağıdaki tabloya göre yapılandırın.

Ana Kart üzerinde Dip Anahtarı (DIP_Config):

DIP Anahtarı Pin İşlev KAPALI AÇIK
DIP_Config	1 Modbus Devredişi Etkin
	2 Baud Hızı 9600bps 19200bps
	3 Durdurma Biti 1 (Parite)		2 (parite dışı)
	4	Parite*	Çift	Tek
	5	Ayrılmış Devredişi Etkin

*Durdurma Biti KAPALI (Parite) olarak ayarlandığında parite ayarı etkinleştirilir.

Dip anahtarını (DIP_RS485) ayarlayarak ünite kimliğini yapılandırın ve FCBAG Modülü yazılımı ile işaretleyin.

FCBAG modülü üzerinde Dip Anahtarı:

DIP Anahtarı Pin İşlev KAPALI AÇIK
DIP_RS485	1	Slave Adresi	0: Modbus İletişimi Yok1-15: Slave AdresiKAPALI: 0; AÇIK: 1
	2
	3
	4
	5	Ayrılmış

ÜNİTE YAPILANDIRMASI

FCBAG Modülü üzerindeki dip anahtarı için ünite yapılandırma ayarı (DIP_RS485)

Ünite adresi	DIP Yapılandırması	İkilikten Ondalığa (sağdan sola oku)	Ünite adresi	DIP Yapılandırması	İkilikten Ondalığa (sağdan sola oku)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

ÜNİTE MONTAJI

A) FCBAG Modülünü üniteye monte etme adımı.

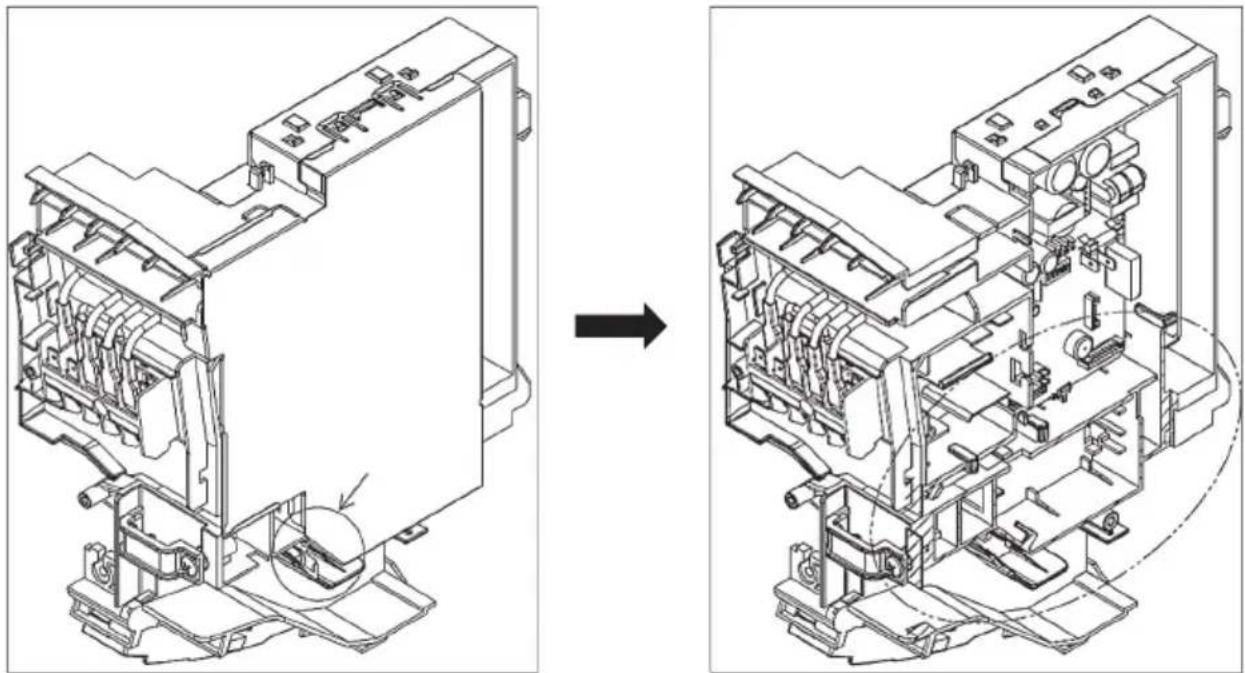

1. Kontrol kutusu metal kapağını aşağıdaki gibi çıkarın.

1. FCBAG modülünü özel yuvaya yerleştirin ve kancaya tamamen takıldığından emin olun.

FCBAG MODÜLÜ

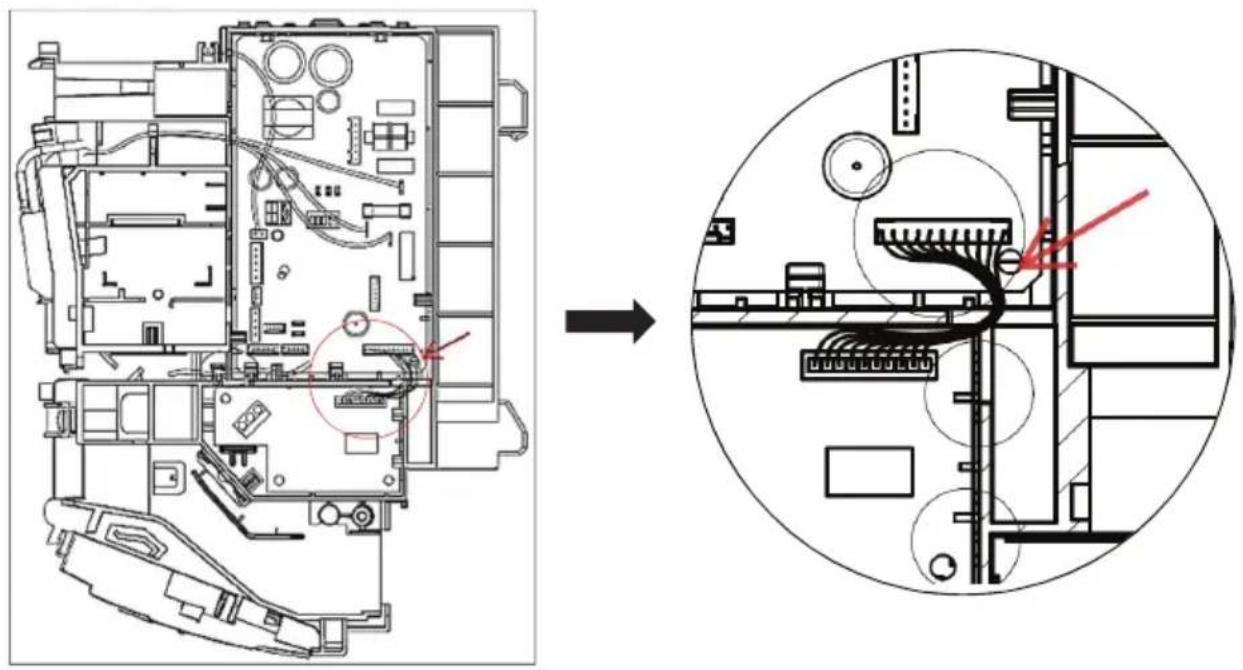

1. Ardından kabloyu CN_MODBUS_MODULAR Ana Kart tarafına bağlayın.

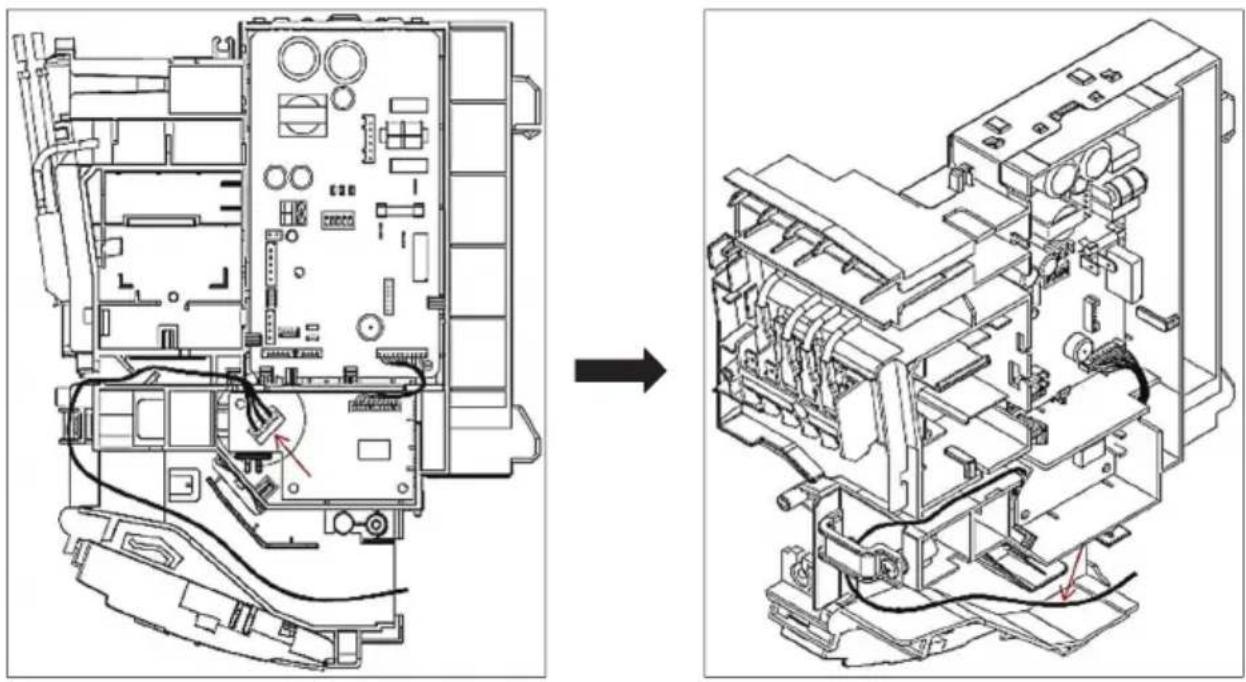

1. RS485 kablosunu aşağıdaki yönlendirmeye göre yerleştirin.

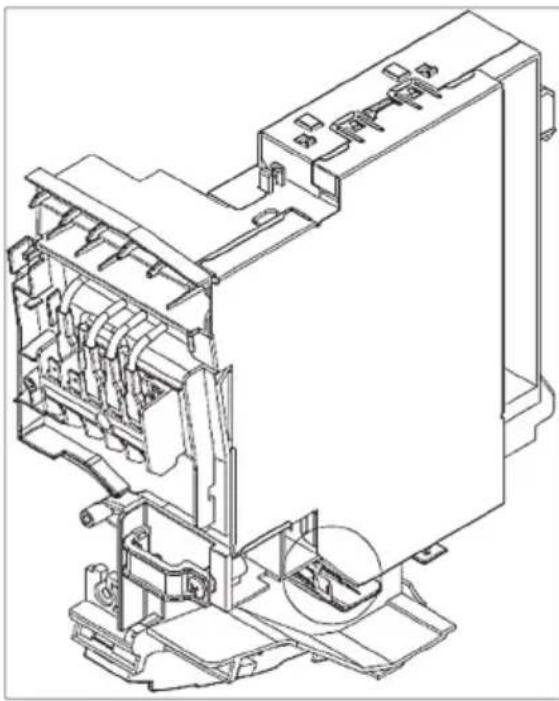

1. FCBAG modülü yapılandırması için IOM Ünitesi Kurulumu bölümüne bakın ve kontrol kutusunu aşağıda gösterildiği gibi metal kapakla kapatın.

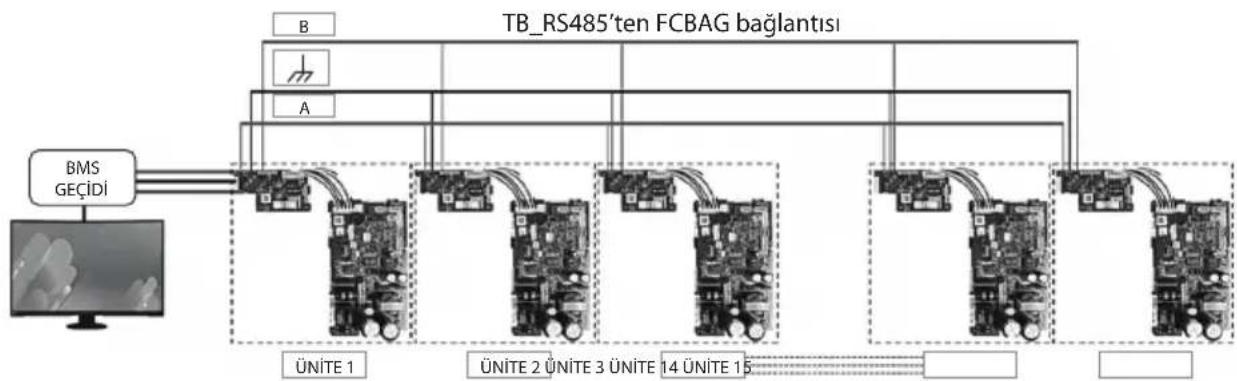

B) TB_RS485 konnektörünü kullanan FCBAG modülü arasındaki bağlantılar için bağlantı şeması.

ELEKTRİK ÖZELLİKLERİ

Tavsiye edilen kablo özellikleri ve maksimum kablo uzunluğu.

Bağlantı İletişim Türü Kablo Teknik Özellikleri			Maks. Kablo Uzunluğu
FCBAG Modülünden Ana Karta	GÇ 10W kablo demeti 100mm
FCBAG modülünden BMS'ye	RS-485	24AWG Blendajlı büyümlü çift.Karakteristik Empedans: 100 OhmŞönt Kapasitansı: 16pF/ft	1000 Metre
FCBAG modülünden PC'ye*	RS-485	24AWG Blendajlı büyümlü çift.Karakteristik Empedans: 100 OhmŞönt Kapasitansı: 16pF/ft	500 Metre

** PC'ye bağlanırken İzole edilmiş bir ağ geçidi veya dönüştürücü (RS485'ten RS232'ye) gereklidir.

SORUN GİDERME YÖNERGELERİ

No.	Sorun	LED		Çözüm
		RX_LED (Kırmızı)	TX_LED (Sarı)
1	FCBAG yazılımı ana karttan sinyal okuyabilir ancak ana kartı kontrol edemez.	Yanıp sönen Yanıp sönen		Modbus yazılım ayarı ile uyumlu olması için ana kart DIP_Config'i kontrol edin.
2	i) TB_RS485 kablosundaki A ve B'nin her ikisi de ters. ii) TB_RS485'te A veya B açılmış.	KIRMIZI LED AÇIK ancak yanıp sönmüyor	Yanıp sönmüyor	TB_RS485 kablo bağlantısını kontrol edin
3	Ana kart DIP_Config üzerinde yanlış ayar	Yanıp sönen Yanıp sönmüyor		MODBUS özelliği için sadece 'E' numaralı dip anahtarının AÇIK olduğundan emin olun.

** LED konumu için lütfen FCBAG modülü düzenine bakın.
