Ürün Tipi	Benzinli çalı biçme makinesi (çim kenar kesici)
Marka	Bavaria
Model	BBC 52/1
Motor Tipi	2 zamanlı motor, hava soğutmalı, krom silindir
Silindir Hacmi	52 cm³
Maksimum Güç	1,65 kW (2,2 bg)
Ağırlık (boş depo)	7,4 kg
Depo Hacmi	1,1 L
Kesme Çapı (misina)	45 cm
Kesme Çapı (bıçak)	25,5 cm
Misina Çapı	2,4 mm
Misina Uzunluğu	2,5 m
Motor Rölanti Hızı	3.000 dev/dk
Maksimum Motor Hızı	10.000 dev/dk
Ateşleme	Elektronik
Tahrik	Santrifüj kavrama
Ateşleme Bujisi	Vistar L7TC
Ses Basıncı Seviyesi	92,1 dB(A) (belirsizlik 3 dB)
Ses Gücü Seviyesi	112,1 dB(A) (belirsizlik 3 dB)
Titreşim Emisyon Değeri (sol tutamak)	13,846 m/s² (belirsizlik 1,5 m/s²)
Titreşim Emisyon Değeri (sağ tutamak)	10,602 m/s² (belirsizlik 1,5 m/s²)
Ana Fonksiyonlar	Misina veya bıçakla çim, ot, yabani ot, çalı kesimi
Güvenlik	Koruma kapağı, acil durdurma, 15 m güvenlik mesafesi, KKD kullanımı
Bakım ve Temizlik	Hava filtresi temizliği, buji kontrolü, depolama için yakıt boşaltma, bıçak bileme
Aşınan Parçalar	Buji, hava filtresi, bıçak, misina makarası
Genel Bilgiler	Taşıma askısı, montaj aletleri, karışım şişesi ile birlikte teslim edilir; 24 ay garanti

Sık sorulan sorular - BBC 52/1 Bavaria

Soğuk motora nasıl başlatılır?

Soğuk çalıştırma için anahtarı I konumuna getirin, yakıt pompasına 10 kez basın, jikleyi kapatın (ON), gazı bloke edin, ardından marş ipini 4 kez hızlıca çekin. Motor çalıştıktan sonra jikleyi açın (OFF) ve 3 saniye ısınmasını bekleyin.

Hangi yakıt karışımı kullanılmalı?

Normal kurşunsuz benzin ve özel 2 zamanlı motor yağı karışımını 40:1 oranında kullanın (40 ölçü benzine 1 ölçü yağ). Örneğin, 1 litre benzine 25 ml yağ. Karışımı 90 günden fazla saklamayın.

Misina makarası nasıl değiştirilir?

Makaranın milini bir altıgen anahtarla bloke ederek ve makarayı saat yönünde çevirerek sökün. Eski makarayı çıkarın, ayırıcıya dikkat ederek yeni misinayı saat yönünün tersine sarın, ardından uçları tutuculara takın. Her şeyi tekrar monte edin.

Hangi güvenlik önlemlerine uyulmalı?

Her zaman koruyucu gözlük, kulaklık, başlık, eldiven ve sert ayakkabı kullanın. Diğer kişilerle en az 15 m mesafe bırakın. Yağmurda çalışmayın. Bakım öncesi motoru kapatın ve buji kapağını çıkarın.

Motor rölantisi nasıl ayarlanır?

Ayar, motor sıcakken yapılmalıdır. Rölanti vidasını (karbüratör üzerinde işaretli) çevirerek kesme aleti dönmeden sabit bir rölanti elde edin. Alet rölantide dönüyorsa, durana kadar rölantiyi azaltın.

Motor çalışmazsa ne yapmalı?

Çalıştırma prosedürünü, buji durumunu (kirli veya ıslak) ve karbüratör ayarını kontrol edin. Gerekirse bujiyi temizleyin veya değiştirin. Sorun devam ederse satış sonrası servise başvurun.

Hava filtresi nasıl bakım yapılır?

Hava filtresini her 25 çalışma saatinde bir kontrol edin. Kapağı çıkarın, filtreyi çıkarın ve vurarak veya üfleyerek temizleyin. Asla benzin veya yanıcı bir solventle temizlemeyin.

Misina yerine bıçak kullanabilir miyim?

Evet, cihaz bir kesme bıçağını (çap 25,5 cm) kabul eder. Kullanmak için, montaj talimatlarını izleyerek misina makarasını bıçakla değiştirin. Uygun koruma kapağını takmayı unutmayın.

Cihaz uzun süre nasıl saklanır?

Yakıt deposunu boşaltın, motoru çalıştırarak karbüratördeki yakıtı temizleyin, bujiyi çıkarın ve silindire bir çay kaşığı 2 zamanlı motor yağı dökün, ardından marş ipini yavaşça çekin. Cihazı kuru bir yerde ve çocukların erişemeyeceği şekilde saklayın.

Karışım için hangi tip motor yağı kullanılmalı?

Kaliteli, özel 2 zamanlı motor yağı kullanın. Kesinlikle 40:1 karışım oranına uyun. 100:1 karışım gerektiren yağları asla kullanmayın, aksi takdirde motor hasar görecek ve garanti geçersiz olacaktır.

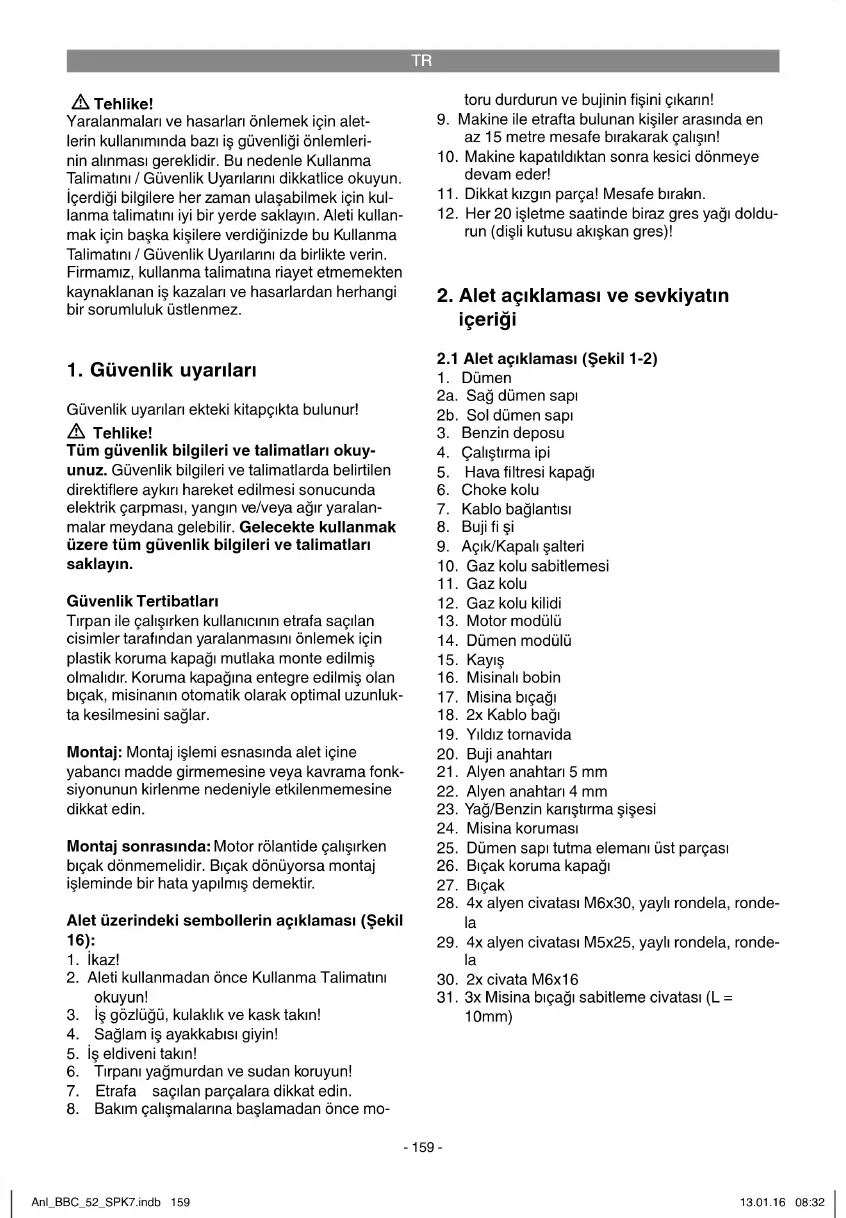

KULLANIM KILAVUZU BBC 52/1 Bavaria

TR Orijinal Kullanma Talimatı Benzin Motorlu Tırpan

7

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarlarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarlarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur!

Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Güvenlik Tertibatları

Tirpan ile çalışırken kullanıcıının etrafı saçılan cisimler tarafından yaralanmasını önlemek için plastik koruma kapağı mutlaka monte edilmiş olmalıdır. Koruma kapağına entegre edilmiş olan bıçak, misinanın otomatik olarak optimal uzunlukta kesilmesini sağlar.

Montaj: Montaj işlemi esnasında alet içine yabancı madde girmemesine veya kavrama fonksiyonunun kirlenme nedeniyle etkilenmemesine dikkat edin.

Montaj sonrasında: Motor rölantide çalışırken bıçak dönmemelidir. Bıçak dönyorsa montaj işleminde bir hata yapılmış demektir.

Alet üzerindeki sembollerin açıklaması (Şekil 16):

1. ikaz!
2. Aleti kullanmadan önce Kullanma Talimatını okuyun!
3. İş gözlüğü, kulaklık ve kask takın!
4. Sağlam iş ayakkabısı giyin!
5. İş eldiveni takın!
6. Tırpanı yağmurdan ve sudan koruyun!
7. Etrafa saçılan parçalara dikkat edin.
8. Bakım çalışmalarına başlamadan önce mo-

toru durdurun ve bujinin fişini çıkarın!

1. Makine ile etrafta bulunan kişiler arasında en az 15 metre mesafe bırakarak çalışın!
2. Makine kapatıldıktan sonra kesici dönmeye devam eder!
3. Dikkat kızgın parça! Mesafe bırakın.
4. Her 20 işletme saatinde biraz gres yağı doldurun (dişli kutusu akışkan gres)!

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1-2)

1. Dümen
   2a. Sağ dümen sapı
   2b. Sol dümen sapı

2. Benzin deposu

3. Çalıştırma ipi

4. Hava filtresi kapağı

5. Choke kolu

6. Kablo bağlantısı

7. Buji fi şi

8. Açık/Kapalı şalteri

9. Gaz kolu sabitlemesi

10. Gaz kolu

11. Gaz kolu kilidi

12. Motor modülü

13. Dümen modülü

14. Kayış

15. Misinalı bobin

16. Misina bıçağı

17. 2x Kablo bagi

18. Yıldız tornavida

19. Buji anahtarı

20. Alyen anahtari 5 mm

21. Alyen anahtarı 4 mm

22. Yağ/Benzin karıştırma şişesi

23. Misina koruması

24. Dümen sapı tutma elemanı üst parçası

25. Biçak koruma kapağı

26. Biçak

27. 4x alyen civatası M6x30, yaylı rondela, rondela

28. 4x alyen civatası M5x25, yaylı rondela, rondela

29. 2x civata M6x16

30. 3x Misina biçağı sabitleme civatası (L = 10mm)

TR

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
• Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Motormodülü
• Dümen modülü
- Sol dümen sapi
Kayış
- Misinalı bobin
- Misina
• 2x Kablo bağı
Yıldız tornavida
- Buji anahtarı
• Alyen anahtarı 5 mm
• Alyen anahtarı 4 mm
- Yağ/Benzin karıştırma şişesi
• Misina koruması
• Dümen sapı tutma elemanı üst parçası
• Biçak koruma kapağı
Bıçak
- 4x alyen civatası M6x30, yaylı rondela, rondela
- 4x alyen civatası M5x25, yaylı rondela, rondela
• 2x Civata M6x16
- 3x Misina bıçağı sabitleme civatası (L = 10mm)
• Orijinal kullanma talimatı
• Güvenlik uyarıları

3. Kullanım amacına uygun kullanım

Benzin motorlu tırpan (bıçak kullanımı) ince çit, kalın yabancı ot ve ağaç altı bitkilerinin kesilmesi için uygundur.

Benzin motorlu misinalı tırpan (misina bobinli kullanım) çim, ot ve ince yabancı otların kesilmesi için uygundur. Üretici firma tarafından makine ile birlikte gönderilmiş olan kullanma talimatında açıklanan talimatlara uyulması, benzin motorlu tırpanın kullanım amacına uygun olarak kullanılması için şarttır. Bu kullanma talimatında kesin olarak izin verilmeyen her türlü kullanım motorlu tırpanın hasar görmesine sebep olabilir ve kullanıcı için ciddi yaralanma tehlikeleri oluşturur. Güvenlik bilgilerinde açıklanan kısıtlamalara mutlaka riayet edin.

Lütfen aletlerimizin ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ma- kinelerin ticari, zanaatkarlar veya endüstriyel veya benzer kullanımlarda kullanılmasından kayna- klanan hasarlar garanti kapsamına dahil değildir.

Tehlike! Operatörü tehlikeye sokacağından benzin motorlu tırpanın aşağıda açıklanan çalışmalarda kullanılması yasaktır: Kaldırım ve yürüyüş yollarının temizlenmesi ve öğütücü olarak dal ve çit artıklarını öğütülmesi için kullanılması yasaktır. Ayrıca benzin motorlu tırpanın, örneğin köstebek yuvaları topraklarını yayma gibi to-prak yayma işlerinde de kullanılması yasaktır. İş güvenliği sebeplerinden dolayı benzin motorlu tırpanın, diğer her türlü çalışma aleti ve setleri için tahrik ünitesi olarak kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.

TR

4. Teknik özellikler

Motor tipiHava soğutmalı, krom silindirli 2 zamanlı motor

Güç (max.) 1,65 kW / (2,2 PS)

Silindir hacmi 52 cm ^3

Motor rölanti devri ....3000 dev/dak

Max. motor deviri ....10000 dev/dak

Max. kesim deviri: 7500 dev/dak

Kenar kesme: 6600 dev/dak

Ateşleme ......Elektronik

Tahrikleme ...... Merkezkaç tipi kavrama

Ağırlık (yakıt deposu boş)....7,4 kg

Misina ile kesim çapı ∅ 45 cm

Bıçak ile kesim çapı ∅ ......25,5 cm

Misina uzunluğu....2,5 m

Misina çapı ∅ 2,4 mm

Yakıt deposu kapasitesi.... 1,1 l

Gürültü ve titreşim değerleri

Ses basınç seviyesi L_pA 92,1 dB(A)

Ses güç seviyesi L_WA 112,1 dB(A)

Sapma K_pA 3 dB

Calıstirma

Titreşim emisyon değeri a_n=13,846 m/s^2

Sapma K = 1,5 m/s²

Sağ sap

Titreşim emisyon değeri a_n=10,602 m/s^2

Sapma K = 1,5 m/s²

Gürültü ve titreşim oluşumunu aşağıdaki önlemleri alarak asgari seviyeye indirin!

• Sadece mükemmel durumda olan aletleri kullanın.
• Makinenin bakımını düzenli aralıklar ile yapın.
• Çalışma tarzınızı makineye göre ayarlayın.
• Makineye aşırı derecede yüklenmeyin.
• Gerektiğinde makinenin kalifiye elemanlar tarafından kontrol edilmesini sağlayın.
  • Makineyi kullanmadığınızda kapatın.
• Çalışırken iş eldiveni takın.
  • Gözlük ve kulaklık takın

5. Montaj

5.1.1 Dümen montajı (Şekil 3)

Dümen (14) modülünü 4 adet alyen civatasi M6x30 (28) ile motor (13) modülüne sabitleyin.

5.1.2 Dümen sapının montajı

Sol (2b) ve sağ (2a) dümen sapını Şekil 4-4a'da gösterildiği gibi monte edin. Saplardaki delikler civataları takmak için kullanılacaktır. Sap tutma elemanı (25) üst parçasındaki civataları (29) sıkın.

5.1.3 Kayış ve kabloyu sabitleme

Kayışı (15) Şekil 5'de gösterildiği gibi tutma elemanı içine takın. Sonra kabloyu, alet ile birlikte gönderilen kablo bagi (18) ile dümene ve dümen sapına sabitleyin.

5.1.4 Biçak koruma kapağının montajı

Dikkat: Bıçak ile yapılan kesim çalışmalarında bıçak koruma kapağının (26) monte edilmiş olması zorunludur. Bıçak koruma kapağını (26) Şekil 6'da gösterildiği gibi her iki civata M6x16 (30) ile öngörülen kelepçeye bağlayın.

5.1.5 Bıçağın montajı/Değiştirilmesi

Biçağın montajı 7a-7f nolu şekillerde gösterilmiştir. Sökme işlemi montaj işleminin tersi yönünde gerçekleşir.

- Bağlantı diskini (32) dişli mil üzerine takın (Şekil 7b)

- Biçağı (27) bağlantı diski üzerinde sabitleyin (Şekil 7c)

- Baskı plakasını (33) dişli milin vida dişi üzerine takın (Şekil 7d)

• Baskı plakası kapağını (34) takın (Şekil 7e)

- Bağlantı diski deliği ve altındaki çentik işaretini üst üste getirin ve bağlantı diskini alet ile birlikte gönderilen alyen anahtarı (22) ile sabitleyin ve böylece civatayı (35) sıkın (Şekil 7f). Dikkat: Sol vida dişi

5.1.6 Misina montaji

Misinayı (17) Şekil 8'de gösterildiği gibi üç civata (31) ile misina korumasına (24) sabitleyin. Yaralanma tehlikesi – Eldiven takın.

5.1.7 Misina korumasının biçak koruma kapağına montajı

Dikkat: Misina ile yapılan çalışmalarda ek olarak misina koruma kapağı da monte edilecektir. Misina koruması (24) Şekil 9'da gösterildiği gibi bıçak koruma kapağı (26) yuvalarına bastırılır.

Dikkat: Misina korumasında misina bağlıdır – Ya-

TR

ralanma tehlikesi!

5.1.8 Misina bobininin montajı/ değiştirilmesi

Misina bobini 10 nolu şekilde gösterilmiştir. Sökme işlemi montaj işleminin tersi yönünde gerçekleşir.

Bağlantı diski (32) deliği ve altındaki çentik işaretini üst üste getirin ve bağlantı diskini alet ile birlikte gönderilen alyen anahtarı (22) ile sabitleyin ve misina bobinini (16) vida dişi üzerine bağlayın. Dikkat: Sol vida dişi

5.2 Kesim yüksekliğinin ayarlanması

• Kayışı (15) sol omzunuzun üzerine geçirin.
- Taşıma kayışı uzunluğunu optimal şekilde belirleyebilmek için motoru çalıştırmadan birkaç sallanma hareketi yapın (Şekil 11a)

İkaz: Çalışma esnasında daima kayışı kullanın. Motoru çalıştırdıktan ve motor rölantide çalışmaya basladıktan hemen sonra kayışı takın. Kayışı çıkarmadan önce motoru durdurun.

6. Çalıştırmadan önce

Testerede her işletmeye almadan önce aşağıda açıklanan noktaları kontrol edin:

• Yakıt sisteminin sızdırmazlığı.
• Koruma tertibatları ve kesim tertibatının mükemmel durumda ve eksiksiz olup olmadığı.
• Bütün civata bağlantılarının sıkı olup olmadığı.
• Bütün hareket eden parçaların kolay hareket edip etmediği.

6.1 Yakıt ve Yağ

Tavsiye edilen yakıtlar Yakıt olarak sadece, kurşunsuz benzin ve özel 2 zamanlı motor yağından oluşan bir karışımı kullanın. Yakıt karışımını, yakıt karışım tablosunda gösterilen değerlere göre hazırlayın. Not! 90 günden fazla depolanmış yakıt karışımını kullanmayınız.

Not! Tavsiye edilen karışım oranı 100:1 olan 2 zamanlı yağ kullanmayın. Yetersiz bir yağlama nedeniyle meydana gelecek motor hasarlarında üretici firmanın motor garantisi geçerli değildir. İkaz! Yakıtların depolanması ve nakledilmesinde sadece uygun ve kullanımına izin verilmiş bidonlar kullanın.

Alet ile birlikte gönderilmiş olan karıştırma şişesine daima doğru benzin ve 2 zamanlı yağ miktarını doldurun (sişe üzerindeki skalaya bakın). karıştırılacak malzemeler şişeye doldurulduktan sonra şişeyi iyice çalkalayın.

6.2 Yakıt Karışım Tablosu

Karışım metodu: 40 birim benzine 1 birim yağ karıştırılacaktır

Benzin 2 zamanlı yağ
1 Litre 25 ml
5 Litre 125 ml

7. Çalıştırma

Gürültü koruma ile ilgili kanuni düzenlemeler ülkelere göre farklılık gösterebileceğinden bu düzenlemeleri dikkate alın.

7.1 Soğuk motoru çalıştırma

Yakıt deposuna uygun yakıt/yağ karışımını doldurun. Yakıt ve yağ bölümüne de bakınız.

1. Aleti sert ve düz bir zemine koyun.
2. Yakıt pompasını (Primer) (Şekil 14a/Poz. 39) 10x pompalayın.
3. Açık/Kapalı şalterini (Şekil 1/Poz. 9) „I“ pozi-syonuna getirin.

4. Gaz kolunu sabitleyin. Bunun için gaz kolu kilidini (Şekil 1/Pos 12) ve arkasından gaz koluna (Şekil 1/Poz. 11) basın ve aynı zamanda sabitleme (Şekil 1/Poz. 10) düğmesine basarak gaz kolunu sabitleyin.

5. Choke kolunu (Şekil 1/Poz. 6) auf ON pozi-syonuna ayarlayın.

6. Aleti sıkıca tutun ve çalıştırma ipini (Şekil 1/ Poz. 4) ilk direnç hissedinceye kadar dışarı çekin. Sonra çalıştırma ipini 4 kez hızlica çekin. Motor çalışmalıdır. Uyarı: Çalıştırma ipinin geriye fırlamamasına dikkat edin. Aksi takdirde hasar meydana gelebilir.

İkaz: Sabitlenmiş olan gaz kolu nedeniyle motor çalışmaya başladığında bıçak da dön-meye başlar. Motor çalışıktan sonra Choke kolunu hemen OFF konumuna getirin ve motoru yaklaşık 3 saniye çalıştırın. Motor çalışıktan sonra gaz koluna basitçe basarak gaz kolunun kilidini açın (Motor rölantide çalışmaya başlayacaktır).

1. Motor çalışmadığında 4-6. maddede açıklanan çalışmaları tekrarlayın.

TR

Bilgi: Motor, birçok kez yapılan çalıştırma denemesinden sonra çalışmadığında „Motor arızalarının giderilmesi“ bölümündeki bilgileri okuyun.

Bilgi: Çalıştırma ipini daima makineye dik olarak çekin. Çalıştırma ipi yan çekildiğinde deliğe sür- tünür. Bu sürtünme ipin hızlı şekilde aşınmasına sebep olur. İpi çekerken ip sapını daima sıkı tutun. İp çekili konumdayken kesinlikle geri giderek göv- deye çarpmasına izin vermeyin.

7.2 Sıcak motoru çalıştırma

(Motor, 15-20 dakikadan fazla olmayan bir sürede çalışmadan durmuştu)

1. Aleti sert ve düz bir zemine koyun.
2. Açık/Kapalı şalterini „l“ pozisyonuna getirin.

3. Gaz kolunu sabitleyin (ayını „Soğuk motoru çalıştırma“ bölümünde açıklandığı şekilde)

4. Aleti sıkıca tutun ve çalıştırma ipini ilk direnç hissedinceye kadar dışarı çekin. Sonra çalıştırma ipini hızlıca çekin. Motor, 1-2 çalıştırma denemesinden sonra çalışmalıdır. Motor, 6 çalıştırma denemesinden sonra çalışmadığında „Soğuk motoru çalıştırma“ bölümünde açıklanan 1.-7. maddeleri tekrarlayın.

7.3 Motoru durdurma

Acil durdurma:

Motorun acil olarak derhal durdurulması gerektiğinde Açık/Kapalı şalterini „Stop“ veya „0“ pozisyonuna getirin

Normal durdurma:

Motoru normal şekilde durdurmak için gaz kolunu bırakın ve motorun rölanti devrine düşmesini bekleyin. Sonra Açık/Kapalı şalterini „Stop“ veya „0“ pozisyonuna getirin.

7.4 Çalışma uyarıları

Tırpan ile kesim işlemine başlamadan önce motor durdurulmuş durumdayken tüm çalışma tekniklerinin alıştırmasını yapın.

8. Benzin motorlu tırpan ile çalışma

Misinanın uzatılması

İkaz: Misina bobinine kesinlikle metal tel veya herhangi bir türde plastik kaplamalı metal tel takmayın. Bu kullanıcıının ağır şekilde yaralanmasına sebep olabilir.

Misinayı uzatmak için motoru tam gaz çalıştırın

ve misina bobinini yere tıklatın. Misina otomatik olarak uzatılır. Koruma levhasındaki biçak misinayı keserek uygun uzunluğa kısaltır (Şekil 11b).

Uyarı: Shaft borusunun aşırı ısınmasını önlemek için çim ve yabancı ot artıklarını düzenli olarak temizleyin. Çim/ ot/ yabancı ot artıkları koruma levhasının (Şekil 11c) alt bölümünde toplanır, bunun sonucunda şaft borusunun soğutulması engellenir. Toplanan artıkları dikkatlice tornavida veya benzer bir alet ile temizleyin.

Çeşitli kesme metodları

Makine doğru şekilde monte edildikten sonra örneğin çit, duvar ve temel boyunca ve ağaçlar erefındaki zor erişilebilir yerdeki yabancı otlar ve uzun boylu çayırlar kolay şekilde kesilebilir. Bahçe düzenlemesi hazırlıklarında bitkilerin daha iyi büyümesini sağlamak veya zemindeki bitkileri temizlemek için tırpan „biçme çalışmaları“ için de kullanılabilir.

Bilgi: Kesim işlemi dikkatli ve itina ile yapılsa da temel, taş veya beton duvarlar yakınındaki otların kesilmesinde misina normalden daha fazla aşınır.

Kenar kesme/ Biçme

Tirpanı orak şeklinde bir taraftan diğer tarafa hareket ettirin. Misina bobinini daima zemine paralel tutun. Kesim yapılacak araziyi kontrol edin ve kesilmesi istenilen yüksekliği belirleyin. Kesimin düzenli yapılması için misina kafasını istenilen yüksekte hareket ettirin ve bu yükseklikte tutun (Şekil 11d).

Alçak kenar kesme

Tırpanı hafif eğik pozisyonda önünüzde tutun, böylece misina bobininin alt tarafi zeminin üzerinde durur ve misina doğru kesim yerini keser. Daima kesimi kendinizden dışarıya doğru gerçekleştirin. Tırpanı kendinize çekerek kesim yapmayın.

Çit / Temel yakınında kesme

Kafes tel, tahta çit, doğaltaş çiti ve temel yakınlarında kesim işlemi yaparken bu bölgelere yavaşca yaklaşın ve misinanın bu bölümlere temas etmesini ve çarpmasını engelleyin. Misina taş, taş duvar veya temele temas ettiğinde aşınır veya parçalanır. Misina çit örgüsüne çarptığında kopar.

TR

Ağaç etrafında kesme

Ağaç etraflarında kesim yaparken misinanın ağaç kabuğuna temas etmemesi için ağaca yavaşca yaklaşın. Ağacın etrafında yürüyün ve soldan sağa doğru kesim yapın. Çim veya yabancı otlara misinanın ucu ile yaklaşın ve sonra misina kafasını hafifçe öne eğdirin.

İkaz: Biçme çalışmalarında çok dikkatli olun. Yapılacak bu tür kesimlerde kullanıcı ile insanlar veya hayvanlar arasında 30 metre mesafe bırakılacaktır.

Biçme

Biçme işleminde tüm bitkiler zemine kadar kesilir. Bunun için misina bobinini 30 derecelik bir açı ile sağa eğdirin. Sapi istenilen pozisyona ayarlayın. Tırpan tarafından kesim işlemi esnasında dışarı fırlatılan cisimler nedeniyle operatör, seyirci ve hayvanların ciddi yaralanma tehlikesi ile karşı karşıya olduklarıı dikkate alın. Ayrıca maddi hasar oluşma tehlikesi de vardır (örneğin fırlayan taşlar nedeniyle) (Şekil 11e).

İkaz: Tırpan ile yürüyüş yollarındaki vs. cisimleri temizlemeyin!

Tirpan güçlü bir aletdir, bu nedenle küçük taşlar veya diğer cisimler 15 metre veya daha uzağa fırlatılabilir. Bunun sonucunda yaralanmalar meydana gelebilir veya otomobil, ev ve pencerelerde maddi hasarlar oluşabilir.

Testere türü kesme işlemi

Tırpan testere türü kesme işlemleri için uygun değildir.

Sıkışma

Yoğun bitki örtüsü bıçağın bloke olmasına ve durmasına sebep olabilir, bu durumda motoru derhal durdurun. Motoru yeniden çalıştırmadan önce alete sıkışmış olan ot ve çimleri temizleyin.

Geri tepmenin önlenmesi

Metal biçaklar kullanıldığında birçok sert bir en- gele çarptığında (ağaç kütüğü, dal, ağaç kökü, taş veya benzer cisimler) geri tepme tehlikesi vardır. Bıçak bu tür bir cisme çarptığında dönme yönünün tersine savrulur. Bu durumda operatörün tırpan üzerindeki kontrolü kaybolabilir. Metal bıçakları çit, metal direk, sınır taşları veya temel yakınlarında kesim yaparken kullanmayın. Kalın saplı bitkileri kesmek için bu elemanı geri tepmeyi engellemek için Şekil 9f'de gösterildiği gibi pozisyonlayın.

9. Bakım

Bakım çalışmalarına başlamadan önce daima aleti kapatın ve buji fişini çıkarın.

9.1 Misina bobinini/misinayı değiştirme

1. Misina bobinini (16) Şekil 5.1.8'de açıklandığı gibi sökün. Yandaki sabitleme tırnağını hafifçe bastırın, aynı zamanda bobini aşağıya bastırın ve saat yönünde döndürün (Şekil 15a). Gövdenin bir parçasını çıkarın.

2. Misina bobinini misina bobini gövdesinden çıkarın (Şekil 15c).

3. Tırpan içindeki olası çim ve ot artırlarını temizleyin.

4. Yeni misinayı ortada birleştirin ve oluşan düğümü bobin bölücünün deliğine asın. (Şekil 15d)

5. Misinayı gergin bir durumda saat yönünün tersine doğru bobine sarın. Bobin bölücü naylon misinanın yarı parçalarını ayırır. (Şekil 15e)

6. Her iki misina ucunun son 15cm uzunluktaki bölümünü misina bobininin karşı taraftaki misina tutucusna takkın. (Şekil 15f)

7. Her iki misina ucunu misina bobini gövdesindeki metal halkaya geçirin (Şekil 15c).

8. Misina bobinini misina bobini gövdesine bastırın.

9. Misinaları her iki misina bobini yay tutma elemanlarından dışarı çıkarmak için her iki misina ucundan kısaca ve kuvvetli bir şekilde çekin.

10. Çalıştırma ve ısınmaya başlama esnasında motor üzerine binen yükü mümkün olduğunca küçük tutmak için misina uzunluğu 13 cm olacak şekilde fazlalığını kesin.

11. Misina bobinini tekrar monte edin bkz. Madde 5.1.8. Misina bobini komple olarak yenilendiğinde 3-6 nolu maddelerdeki çalışmalar yapılmayacaktır.

9.2 Koruma kapağı bıçağının bilenmesi

Koruma kapağı bıçağı zamanla körelebilir. Bıçağın körelmiş olduğunu tespit ettiğinizde koruma kapağı bıçağını koruma kapağına bağlayan 3 civatayı açın. Bıçağı mengeneye bağlayın. Yassı eğe ile bıçağı bileyin, bileme işlemi esnasında kesim açısından aynı kalmasına dikkat edin. Eğeyi daima aynı yöne hareket ettirin.

9.3 Hava filtresinin bakımı

Kirlenmiş olan hava filtresinden karbüratöre daha az hava gireceğinden motor gücü azalır. Bu nedenle hava fi Itresinin düzenli olarak kontrol

TR

edilmesi gerekir. Hava filtresi (37) her 25 işletme saatinde bir kontrol edilmeli, gerek duyulduğunda temizlenmelidir. Çalışma ortamındaki havada aşırı derecede toz bulunduğu hava filtresi daha sık olarak kontrol edilmelidir.

1. Hava filtresi kapağını sökün (Şekil 12a/Poz. 36)
2. Hava filtresini çıkarın (Şekil 12b/Poz. 37)
3. Hava fi ltresini sert bir yere vurarak veya basınçlı hava ile üfleyerek temizleyin.
4. Filtrenin montajı sökme işleminin tersi yönünde gerçekleşir.
   İkaz: Hava filtresinin kesinlikle benzin veya yanıcı solvent maddeler ile temizlenmesi yasaktır.

9.4 Bujinin bakımı (Şekil 13)

Buji ateşleme yolu = 0,6 mm. Bujiyi 12 ile 15 Nm arasındaki bir tork değeri ile sıkın. Bujinin kirlenmiş olup olmadığını ilk kez 10 işletme saatinden sonra kontrol edin ve temizlenmesi gerektiğiinde bakır telli fırça ile temizleyin. Sonra her 50 işletme saatinde bir bujinin bakımını yapın.

1. Buji fi şini (38) sökün.
2. Bujiyi (39) alet ile birlikte gönderilmiş buji anahtarı (20) ile sökün.
3. Montaj işlemi sökme işleminin tersi yönünde gerçekleşir.

9.5 Karbüratörün ayarlanması

İkaz! Karbüratör üzerinde yapılacak ayar çalışmaları sadece yetkili servis tarafından yapılacaktır. Karbüratör üzerinde yapılacak her türlü çalışmadan önce hava filtresi kapağı Şekil 12a ve 12b'de gösterildiği gibi sökülecektir.

Gaz teli mekanizmasının ayarlanması:

Zamanla motorun azami devrine erişilmesi mühkün olmadığında ve 12 nolu Arızaların Giderilmesi bölümünde açıklanan bütün sebepler sözkonusu değil ise motor azami çalışma devrine erişebilmek için gaz teli mekanizmasının ayarlanması gerekli olabilir.

Bunun için önce, gaz kolu tam basılı pozisyonday- ken karbüratörün tam olarak açıp açmadığını kon- trol edin. Eğer karbüratör tam kapasite ile açıyorsa gaz kolu tam basılı olduğunda karbüratör kelebeği (Şekil 13a) dayanak pozisyonuna dayanır. Şekil 13a'da doğru pozisyon gösterilmiştir. Karbüratör kelebeği dayanağa temas etmiyorsa gaz teli mekanizmasının ayarlanması gerekmektedir. Gaz teli mekanizmasını ayarlamak için aşağıda açıklanan çalışmaların yapılması gereklidir:

• Kontra somununu (Şekil 13a/Poz. C) birkaç tur açın.
  • Gaz kolu tam basılı olduğunda karbüratör

kelebeği, Şekil 13a'da gösterildiği gibi dayanağa dayanıncaya kadar ayar civatasını (Şekil 13a/Poz. D) dışarı döndürün.

• Kontra somununu sıkın.

9.6 Rölanti gazının ayarlanması:

İkaz! Rölanti gazı motor sıcak durumdayken ayarlanacaktır.

Gaz koluna basıldığında motor duruyorsa ve 12 nolu Arızaların Giderilmesi bölümünde açıklanan bütün sebepler sözkonusu değil ise rölanti gazının ayarlanması gerekmektedir. Bunun için rölanti gaz ayar civatasını (Şekil 13a/Poz. E), motor rölantide düzgün çalışıncaya kadar saat yönünde döndürün. Rölanti gazı, bıçak dönmeye devem edecek derecede yüksek olduğunda ayar civatasını, bıçağın dönmesi duruncaya kadar sol yöne döndürün.

10. Temizleme, Depolama, Bakım ve Yedek Parça Siparişi

10.1 Temizleme

Gerek duyulduğunda testereyi ıslak bir bez ve yumuşak bir deterjan ile temizleyin.

ikaz!

Her temizleme işleminden önce buji fişini çıkarın. Testereyi kesinlikle su ve başka sıvıların içine daldırmayın.

Testereyi çocukların erişemeyeceği, güvenli ve kuru bir yerde saklayın.

10.2 Depolama

Dikkat: Testereyi aşağıda açıklanan işlemleri yapmadan 30 günden fazla depolamayın.

Aletin saklanması

Aleti 30 günden daha uzun bir süre depolayacağınıda bazı hazırlıkların yapılması gereklidir. Aksi taktirde karbüratör içinde bulunan yakıt buharlaşır ve arkasından lastik benzeri bir kalıntı bırakır. Bu kalıntı motorun tekrar çalıştırılmasını zorlaştırır ve yüksek masraflı onarım çalışmalarını gerektirebilir.

1. Yakıt deposu içindeki basıncı boşaltmak için yakıt deposu kapağını yavaşca çıkarın. Depo içindeki yakıtı tamamen boşaltın.
2. Motoru rölantide kendiliğinden duruncaya kadar çalıştırmaya devam edin. Bu işlem sonucunda karbüratör içindeki yakıt tamamen temizlenir.
3. Motorun soğumasını bekleyin. (yakl. 5 daki-

TR

ka).

1. Bujiyi sökün (bkz. 9.4)
2. Yanma odasına 1 çay kaşığı 2 zamanlı temiz motor yağı dökün. Yağı döktükten sonra iç parçaların yağlanması sağlamak için çalıştırma ipini birkaç kez dikkatlice çekin. Bujiyi tekrar yerine takın. Uyarı: Testereyi kuru bir yerde ve örneğin soba, gazlı boyler, gazlı kurutucu gibi olası yangın kaynaklarından uzak bir yerde saklayın.

Tekrar çalıştırma

1. Bujiyi sökün (bkz. 9.4).
2. Yanma odasındaki yağ artıklarını temizlemek için çalıştırma ipini hızlica çekin.
3. Bujiyi temizleyin, elektrot aralığının doğru ayarlanıp ayarlanmamış olmasını kontrol edin; veya doğru elektrot aralığı ayarlı yeni bir buji takın.
4. Testereyi çalıştırma işlemi için hazırlayın
5. Yakıt deposuna doğru karışım oranlı yakıt doldurun. Yakıt ve Yağ Bölümüne bakınız

10.3 Transport

Testereyi transport etmek istediğinizde benzin deposunu Bölüm 10'da açıklandığı şekilde boşaltın. Tereşere üzerindeki kaba pislikleri fırça veya faraş ile temizleyin. Tahrik mekanizmasını Madde 5.2'de açıklandığı şekilde demonte edin.

10.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilmelidir;

• Cihaz tipi
• Cihazın parça numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır

11. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için cihaz bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir.

Cihaz ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları özel atık bertaraf etme sistemine verin.

Bu sistemin nerede olduğunu bayinizden veya yerel yönetimlerden öğrenebilirsiniz!

12. Arıza arama planı

Aşağıdaki tabloda testereniz doğru şekilde çalışmadığında olası arıza sebepleri sebepleri ve bunları nasıl gidereceğiniz gösterilmiştir. Açıklanan bu bilgiler ile arızayı teşhis edemediğinizde yetkili servise başvurunuz.

Arıza	Olası sebep	Arızanın giderilmesi
Motor çalışmıyor.	- Yanlış çalıştırma işlemi- Buji isli veya ıslak- Karbüratör ayarı yanlış	- Bu Kullanma Talimatında açıklanan talimatlara riayet ediniz.- Bujiyi temizleyin, elektrot aralığı ayarını düzetin veya bujiyi değiştirin.- Karbüratörün yetkili bir servis tarafından ayarlanması sağlayın veya makineyi ISC GmbH firmasına gönderin.
Motor çalışıyor fakat tam güç ile çalışmıyor.	- Choke kolu yanlış pozisyonda- Hava filtresi tıkalı- Karbüratör ayarı yanlış	- Choke kolunu OFF pozisyonuna getirin.- Hava filtresini temizleyin- Karbüratörün yetkili bir servis tarafından ayarlanması sağlayın veya makineyi ISC GmbH firmasına gönderin.
Motor düzensiz çalışıyor	- Buji elektrot aralığı ayarı yanlış- Karbüratör ayarı yanlış	- Bujiyi temizleyin, elektrot aralığı ayarını düzetin veya bujiyi değiştirin.- Karbüratörün yetkili bir servis tarafından ayarlanması sağlayın veya makineyi ISC GmbH firmasına gönderin.
Aşırı yüksek duman oluşuyor	- Yanlış yakıt karışım oranı- Karbüratör ayarı yanlış	- Doğru yakıt karışım oranını uygulayın (bakınız yakıt karışım ta-blosu)- Karbüratörün yetkili bir servis tarafından ayarlanması sağlayın veya makineyi ISC GmbH firmasına gönderin.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Buji, hava filtresi
Sarf malzemesi/Sarf parçaları*	Bıçak, misinalı bobin
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yanı gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıldığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

4. Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

7. Garanti süresi 24 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

8. Garanti haklarının dan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fişi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniy-le garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaya en kısa zamanda onarılmış veya yeni bir alet adresinize gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.
