MANUAL DE UTILIZARE BBC 52/1 Bavaria

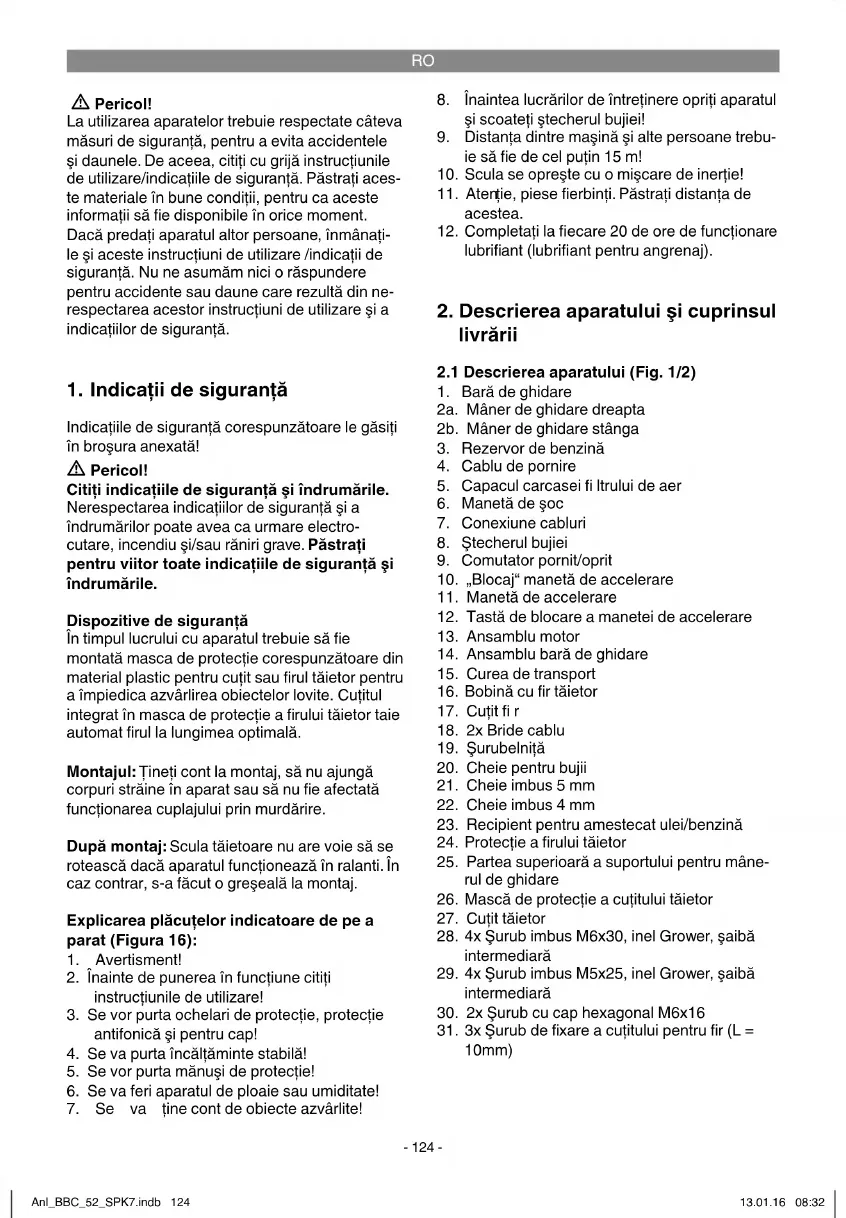

Pericol! La utilizarea aparatelor trebuie respectate câteva măsuri de siguranţă, pentru a evita accidentele şi daunele. De aceea, citiţi cu grijă instrucţiunile de utilizare/indicaţiile de siguranţă. Păstraţi aces- te materiale în bune condiţii, pentru ca aceste informaţii să fi e disponibile în orice moment. Dacă predaţi aparatul altor persoane, înmânaţi- le şi aceste instrucţiuni de utilizare /indicaţii de siguranţă. Nu ne asumăm nici o răspundere pentru accidente sau daune care rezultă din ne- respectarea acestor instrucţiuni de utilizare şi a indicaţiilor de siguranţă.

1. Indicaţii de siguranţă

Indicaţiile de siguranţă corespunzătoare le găsiţi în broşura anexată! Pericol! Citiţi indicaţiile de siguranţă şi îndrumările. Nerespectarea indicaţiilor de siguranţă şi a îndrumărilor poate avea ca urmare electro- cutare, incendiu şi/sau răniri grave. Păstraţi pentru viitor toate indicaţiile de siguranţă şi îndrumările. Dispozitive de siguranţă În timpul lucrului cu aparatul trebuie să fi e montată masca de protecţie corespunzătoare din material plastic pentru cuţit sau fi rul tăietor pentru a împiedica azvârlirea obiectelor lovite. Cuţitul integrat în masca de protecţie a fi rului tăietor taie automat fi rul la lungimea optimală. Montajul: Ţineţi cont la montaj, să nu ajungă corpuri străine în aparat sau să nu fi e afectată funcţionarea cuplajului prin murdărire. După montaj: Scula tăietoare nu are voie să se rotească dacă aparatul funcţionează în ralanti. În caz contrar, s-a făcut o greşeală la montaj. Explicarea plăcuţelor indicatoare de pe a parat (Figura 16):

2. Înainte de punerea în funcţiune citiţi

instrucţiunile de utilizare!

3. Se vor purta ochelari de protecţie, protecţie

antifonică şi pentru cap!

4. Se va purta încălţăminte stabilă!

5. Se vor purta mănuşi de protecţie!

6. Se va feri aparatul de ploaie sau umiditate!

7. Se va ţine cont de obiecte azvârlite!

8. Înaintea lucrărilor de întreţinere opriţi aparatul

şi scoateţi ştecherul bujiei!

9. Distanţa dintre maşină şi alte persoane trebu-

ie să fi e de cel puţin 15 m!

10. Scula se opreşte cu o mişcare de inerţie!

ţie, piese fi erbinţi. Păstraţi distanţa de acestea.

2. Descrierea aparatului şi cuprinsul

2.1 Descrierea aparatului (Fig. 1/2)

3. Rezervor de benzină

5. Capacul carcasei fi ltrului de aer

7. Conexiune cabluri

10. „Blocaj“ manetă de accelerare

11. Manetă de accelerare

12. Tastă de blocare a manetei de accelerare

14. Ansamblu bară de ghidare

15. Curea de transport

16. Bobină cu fi r tăietor

20. Cheie pentru bujii

23. Recipient pentru amestecat ulei/benzină

24. Protecţie a fi rului tăietor

25. Partea superioară a suportului pentru mâne-

26. Mască de protecţie a cuţitului tăietor

31. 3x Şurub de fi xare a cuţitului pentru fi r (L =

2.2 Cuprinsul livrării

Vă rugăm să verifi caţi integralitatea articolului în baza cuprinsului livrării descris. În cazul în care lipsesc piese, vă rugăm să vă adresaţi în interval de maxim 5 zile lucrătoare de la cumpărarea ar- ticolului la centrul nostru de service sau la maga- zinul la care aţi achiziţionat aparatul, prezentaţi în acest caz un bon de cumpărare valabil. Vă rugăm să ţineţi cont de tabelul de garanţie cuprins în informaţiile de service din capătul instrucţiunilor de utilizare.

Deschideţi ambalajul şi scoateţi aparatul cu grijă.

Îndepărtaţi ambalajul, precum şi siguranţele de ambalare şi de transport (dacă există).

Verificaţi dacă livrarea este completă.

Controlaţi aparatul şi accesoriile dacă nu prezintă pagube de transport.

P ăstraţi ambalajul după posibilitate, până la expirarea duratei de garanţie. Pericol! Aparatul şi ambalajul nu sunt jucării pentru copii! Copiilor le este interzis să se joace cu pungi din material plastic, folii şi piese mici! Există pericolul de înghiţire şi sufocare!

Ansamblu bară de ghidare

Bobină cu fir tăietor

Recipient pentru amestecat ulei/benzină

Protecţie a firului tăietor

Partea superioară a suportului pentru mâne- rul de ghidare

Mască de protecţie a cuţitului tăietor

3x Şurub de fixare a cuţitului pentru fir (L = 10mm)

Instrucţiuni de utilizare originale

Indicaţii de siguranţă

3. Utilizarea conform scopului

Motocoasa (utilizarea cuţitului tăietor) se pretează la tăierea lemnelor subţiri, a buruienilor groase şi lăstarilor. Trimmerul cu motor (utilizarea bobinei cu fi r tăietor) se pretează la tăierea gazonului, a suprafeţelor cu iarbă şi a buruienilor subţiri. Respectarea manualului de utilizare anexat de producător este o premisă pentru utilizarea conformă a aparatului. Orice altă utilizare, în afară de cele permise în mod expres în aceste instrucţiuni de folosire, poate duce la deteriora- rea aparatului şi poate reprezenta un pericol grav pentru utilizator. Aveţi neapărat în vedere restricţiile menţionate în indicaţiile de siguranţă. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utilizare în scopuri lucrative, meşteşugăreşti sau industriale. Noi nu preluăm nicio garanţie atunci când aparatul a fost folosit în scopuri meşteşug ăreşti, industriale, precum şi pentru activităţi similare. Pericol! Din cauza riscurilor de vătămare corporală a utilizatorului, motocoasa pe benzină nu se va utiliza pentru următoarele lucrări: la curăţarea trotuarelor şi la tocarea bucăţilor de lemn din pomi sau a gardului viu. De aseme- nea, motocoasa pe benzină nu se va folosi pentru nivelarea ridicăturilor de teren, de ex. a muşuroaielor de cârtiţă. Din motive de siguranţă motocoasa pe benzină nu se va folosi ca agregat de antrenare pentru alte unelte de lucru şi seturi de unelte de orice tip. Aparatul se va utiliza numai conform scopului pentru care este conceput. Orice altă utiliza- re nu este în conformitate cu scopul. Pentru eventualele daune sau accidente de orice tip rezultate ca urmare a utilizării neconforme a aparatului răspunde utilizatorul/operatorul şi nu producătorul. Anl_BBC_52_SPK7.indb 125Anl_BBC_52_SPK7.indb 125 13.01.16 08:3213.01.16 08:32RO

Tip motor .. Motor în 2 timpi, răcire pe aer, cilindru cromat Putere motor (max.) ............... 1,65 kW / (2,2 PS) Capacitatea cilindrică ............................... 52 cm

Tu r a ţia la mers în gol a motorului .........3000 min

Tu r a ţie maximă motor. ........................10000 min

Tu r a ţie maximă cositoare: ....................7500 min

............................................3 dB Purtaţi protecţie antifonică. Expunerea la zgomot poate provoca pierderea auzului. Funcţionare Valoarea vibraţiilor emise a

Mâner drept Valoarea vibraţiilor emise a

Limitaţi zgomotul şi vibraţiile la un nivel minim!

Utilizaţi numai aparate în stare ireproşabilă.

Întreţineţi şi curăţaţi aparatul cu regularitate.

Adaptaţi modul dvs. de lucru aparatului.

Nu suprasolicitaţi aparatul.

Dacă este necesar, lăsaţi aparatul să fie ve- rificat.

Decuplaţi aparatul, atunci când acesta nu este utilizat.

Purtaţi ochelari de protecţie şi protecţie antifonică

Fixaţi ansamblul bării de ghidare (14) cu cele 4 şuruburi hexagonale M6x30 (28) pe ansamblul motorului (13).

5.1.2 Montajul mânerului de ghidare

Montaţi mânerul de ghidare stâng (2b) respectiv drept (2a) aşa cum este arătat în fi gurile 4-4a. Şuruburile de fi xare se introduc în găurile din mânerele de ghidare. Strângeţi şuruburile (29) în partea superioară a suportului pentru mânerul de ghidare (25).

5.1.3 Fixarea curelei de transport şi a cablului

Agăţaţi cureaua de transport în suport (15), aşa cum este arătat în fi gura 5. Apoi fi xaţi cablul prin intermediul bridelor pentru cablu (18) pe bara de ghidare şi pe mânerul de ghidare.

5.1.4 Montajul măştii de protecţie a cuţitului

tăietor Atenţie: În timpul lucrului cu cuţitul tăietor trebu- ie să fi e montată masca de protecţie a cuţitului tăietor (26). Fixaţi masca de protecţie a cuţitului tăietor (26) cu cele două şuruburi M6x16 (30) în colierul prevăzut în acest sens, aşa cum este arătat în fi gura 6.

5.1.5 Montajul/Schimbarea cuţitului tăietor

Montajul cuţitului tăietor este indicat în fi gurile 7a- 7f. Demontajul se realizează în ordine inversă.

Poziţionaţi inelul de acţionare (32) pe arbore- le dinţat (Fig. 7b)

Blocaţi cuţitul tăietor (27) pe inelul de acţionare (Fig. 7c).

Poziţionaţi placa de presare (33) peste filetul arborelui dinţat (Fig. 7d).

Căutaţi orificiul inelului de acţionare, poziţionaţi-l exact peste crestătura dedesubt şi blocaţi-l cu ajutorul cheii imbus livrate (22), apoi strângeţi piuliţa (35) (Fig. 7f). Atenţie: Filet spre stânga

5.1.6 Montajul cuţitului pentru fi r

Fixaţi cuţitul pentru fi r (17) cu cele trei şuruburi (31) pe protecţia fi rului tăietor (24), aşa cum este arătat în fi gura 8. Pericol de accidentare - purtaţi mănuşi de protecţie. Anl_BBC_52_SPK7.indb 126Anl_BBC_52_SPK7.indb 126 13.01.16 08:3213.01.16 08:32RO

5.1.7 Montajul protecţiei fi rului tăietor pe

masca de protecţie a cuţitului tăietor Atenţie: În timpul lucrului cu fi rul tăietor trebuie montată suplimentar masca de protecţie a fi rului tăietor. Apăsaţi protecţia fi rului tăietor (24) în suportu- rile de pe masca de protecţie a cuţitului tăietor (26), aşa cum este arătat în fi gura 9. Atenţie: Pe protecţia fi rului tăietor se găseşte cuţitul pentru fi r - pericol de accidentare!

5.1.8 Montajul/Înlocuirea bobinei fi rului

Montajul bobinei fi rului este indicat în fi gura 10. Demontajul se realizează în ordine inversă. Căutaţi orifi ciul inelului de acţionare (32), poziţionaţi-l exact peste crestătura dedesubt şi blocaţi-l cu ajutorul cheii imbus livrate (22), apoi înşurubaţi bobina fi rului (16) pe fi let. Atenţie: Filet spre stânga

5.2 Reglarea înălţimii de tăiere

Treceţi cureaua de umăr (15) peste umărul stâng.

Pentru stabilirea lungimii optime a curelei de transport faceţi apoi o mişcare de probă fără a porni motorul (Fig. 11a) Avertisment! Folosiţi întotdeauna cureaua atunci când lucraţi cu aparatul. Puneţi cureaua imediat după pornirea motorului şi acesta funcţionează în gol. Opriţi motorul înainte de a îndepărta cureaua de transport.

6. Înaintea punerii în funcţiune

Înainte de fi ecare punere în funcţiune verifi caţi dacă:

Sistemul de combustibil este etanş.

Starea impecabilă şi integralitatea dispozitive- lor de protecţie şi a dispozitivelor de tăiere.

Toate îmbinările cu şuruburi sunt stabile.

Funcţionarea lină a tuturor componentelor în mişcare.

6.1 Combustibilii şi uleiul

Combustibili recomandaţi Folosiţi numai un amestec de benzină fără plumb şi ulei de motor special pentru motoare în 2 timpi. Amestecul de combustibil se face conform tabe- lului pentru amestecarea combustibilului. Indicaţie! Nu folosiţi un amestec de combustibili care a fost depozitat mai mult de 90 de zile. Indicaţie! Pentru un amestec de 100:1 nu folosiţi ulei pentru motoare în 2 timpi. În cazul daunelor motorului datorate ungerii insufi ciente se pierde garanţia producătorului. Avertisment! Folosiţi pentru transportul şi depo- zitarea de combustibil doar recipienţi adecvaţi şi aprobaţi în acest sens. Introduceţi cantitatea corespunzătoare de benzină şi ulei pentru motor în 2 timpi în recipien- tul pentru amestecat alăturat (vezi scala marcată). Agitaţi apoi bine recipientul.

6.2 Tabelul pentru amestecarea

combustibilului Procedeul de amestecare: 40 părţi benzină la 1 parte ulei Benzină Ulei pentru motor în 2 timpi 1 litru 25 ml 5 litri 125 ml

Respectaţi prevederile legale în legătură cu nor- mele referitoare la protecţia fonică, care pot varia în funcţie de loc.

7.1 Pornirea cu motorul rece

Introduceţi în rezervor cantitatea adecvată de amestec de benzină/ulei. Vezi şi punctul combus- tibil şi ulei.

1. Poziţionaţi aparatul pe o suprafaţă rigidă şi

2. Apăsaţi pompa de combustibil (Primer) (Fig.

14a/Poz. 39) de 10 ori.

3. Reglaţi întrerupătorul pornit/oprit (Fig. 1/Poz.

acţionaţi stabilizatorul manetei de accelerare (Fig. 1/Poz. 12), apoi maneta de accelerare (Fig. 1/Poz. 11) şi prin apăsarea concomitentă a blocajului (Fig. 1/Poz. 10) reglaţi maneta de accelerare.

6. Ţineţi aparatul bine şi trageţi cablul de pornire

(Fig. 1/Poz. 4) până la prima rezistenţă. Apoi trageţi cablul de pornire repede de 4 ori. Apa- ratul ar trebui să pornească. Indicaţie: Nu permiteţi cablului de pornire să fi e catapultat înapoi. Acest lucru poate duce la deteriorări. Anl_BBC_52_SPK7.indb 127Anl_BBC_52_SPK7.indb 127 13.01.16 08:3213.01.16 08:32RO

Avertisment: Datorită manetei de accelerare blocate scula tăietoare începe să funcţioneze la pornirea motorului. După pornirea mo- torului reglaţi maneta de şoc pe poziţia „OFF“ şi lăsaţi aparatul cca. 3 sec. să se încălzească. Deblocaţi apoi maneta de acce- lerare prin simplă apăsare (motorul revine la funcţionarea în gol).

7. În cazul în care motorul nu porneşte reluaţi

paşii 4-6. Luaţi în considerare: Dacă motorul nu porneşte chiar şi după mai multe încercări, citiţi secţiunea „Remedierea defecţiunilor la motor“. Luaţi în considerare: Trageţi cablul de pornire mereu drept afară. Dacă acesta nu este tras afară drept, se produc frecări la eclisă. Prin această frecare cablul se deteriorează şi se uzează mai repede. Ţineţi întotdeauna mânerul cablului de pornire atunci când cablul este tras înapoi în aparat. Nu daţi niciodată drumul cablului tras afară să sară înapoi.

7.2 Pornirea cu motorul cald

(Aparatul a fost oprit mai puţin de 15-20 min)

1. Poziţionaţi aparatul pe o suprafaţă rigidă şi

2. Reglaţi întrerupătorul pornit/oprit pe poziţia

rea cu motorul rece“)..

4. Ţineţi aparatul bine şi trageţi cablul de por-

nire până la prima rezistenţă. Acum trageţi repede cablul de pornire. Aparatul ar trebui să pornească după 1-2 încercări. În cazul în care aparatul nu porneşte nici după 6 încercări, reluaţi paşii 1-7 descrişi la secţiunea pornirea cu motorul rece.

7.3 Oprirea motorului

Oprirea de urgenţă - paşi de urmat: Dacă este necesar ca maşina să fi e oprită ime- diat, reglaţi întrerupătorul pornit/oprit pe poziţia „Stop“ resp. „0“. Paşi de urmat în mod normal: Eliberaţi maneta de accelerare şi aşteptaţi până motorul a atins viteza de mers în gol. Reglaţi întrerupătorul pornit/oprit pe poziţia „Stop“ resp. „0“.

7.4 Indicaţii de lucru

Înainte de punerea în funcţiune a aparatului exersaţi diferitele tehnici de lucru cu motorul oprit.

8. Lucrul cu motocositoarea pe

benzină Prelungirea fi rului tăietor Avertisment! Nu înfăşuraţi sârmă de metal sau sârmă de metal îmbrăcată în material plastic de orice fel pe bobina fi rului tăietor. Acest lucru poate duce la vătămări grave ale utilizatorului. Pentru prelungirea fi rului tăietor lăsaţi motorul să funcţioneze la acceleraţie maximă şi bateţi uşor bobina fi rului de pământ. Firul se va lungi auto- mat. Cuţitul de la masca de protecţie scurtează fi rul la lungimea admisă (Fig. 11b). Indicaţie: Îndepărtaţi cu regularitate toate resturile de iarbă şi buruieni pentru a evita supraîncălzirea tijei. Resturile de gazon, iarbă şi buruieni se prind sub masca de protecţie (Fig. 11c), împiedicând astfel răcirea sufi cientă a tijei. Îndepărtaţi aceste resturi cu grijă cu ajutorul unei şurubelniţe sau a unui obiect similar. Diferite procedee de tăiere Dacă aparatul este montat corect, pot fi tăiate buruieni şi iarbă înaltă în locuri greu accesibile, ca de ex. de-a lungul gardurilor, a zidurilor şi fun- damentelor, precum şi în jurul copacilor. Aparatul poate fi folosit şi pentru „lucrări de cosire“, la îndepărtarea vegetaţiei pentru pregătirea grădinii sau curăţarea unei anumite zone în apropierea solului. Luaţi în considerare: Chiar şi la utilizarea cu grijă, tăierea lângă fundamente, ziduri de piatră sau beton etc. are ca urmare uzura mai ridicată a fi rului tăietor decât în mod normal. Tăiere/Cosire Mişcaţi trimmerul cu mişcări oscilante dintr-o parte în alta. Ţineţi bobina fi rului mereu paralel cu solul. Verifi caţi terenul şi reglaţi înălţimea de tăiere dorită. Mişcaţi bobina fi rului la înălţimea dorită şi menţineţi această înălţime pentru a obţine o tăietură uniformă (Fig. 11d). Tăierea joasă Ţineţi trimmerul uşor înclinat în faţa dvs., astfel în- cât partea inferioară a bobinei fi rului să fi e deasu- pra solului, iar fi rul tăietor să atingă locul potrivit. Anl_BBC_52_SPK7.indb 128Anl_BBC_52_SPK7.indb 128 13.01.16 08:3213.01.16 08:32RO

Nu tăiaţi niciodată spre dvs. Nu trageţi trimmerul spre dvs. Tăierea lângă garduri/fundamente Apropiaţi-vă în timpul tăierii încet de garduri din sârmă, garduri de lemn, ziduri din pietre natu- rale şi fundamente pentru a tăia aproape de acestea, având grijă să nu atingeţi obstacolul cu fi rul tăietor. Dacă fi rul ajunge în contact de ex. cu pietre, ziduri din piatră sau fundamente, acesta se uzează sau se franjurează. La lovirea gardului de sârmă fi rul tăietor se rupe. Tăierea în jurul copacilor La tăierea în jurul copacilor apropiaţi-vă încet, având grijă ca fi rul să nu atingă coaja copacului. Înaintaţi în jurul copacului şi tăiaţi din stânga spre dreapta. Apropiaţi-vă de iarbă sau buruieni cu vârful fi rului şi înclinaţi bobina fi rului uşor înainte. Avertisment: Fiţi deosebit de precauţi în timpul lucrărilor de cosire. Menţineţi la astfel de lucrări o distanţă de 30 metri între dvs. şi alte persoane sau animale. Cosirea La cosire îndepărtaţi întreaga vegetaţie până la sol. Pentru aceasta înclinaţi bobina fi rului într-un unghi de 30 grade spre dreapta. Reglaţi mâne- rul în poziţia dorită. Ţineţi cont de pericolul de vătămare ridicat pentru utilizator, privitori şi ani- male, precum şi de pericolul pagubelor materiale rezultate din azvârlirea obiectelor (de ex. pietre) (Fig. 11e). Avertisment: Nu îndepărtaţi cu aparatul obiecte de pe trotuare etc.! Aparatul este o sculă puternică care poate azvârli pietre mici şi alte obiecte la o distanţă de peste 15 metri, provocând astfel vătămări corporale sau pagube la maşini, case şi geamuri. Folosirea ca ferăstrău Aparatul nu se va folosi ca ferăstrău. Blocarea În cazul în care cuţitul tăietor se blochează din cauza vegetaţiei prea abundente, opriţi imediat motorul. Eliberaţi aparatul de iarbă şi buruieni înainte de repunerea în funcţiune. Evitarea reculului La lucrările cu cuţitul tăietor există pericolul de recul, atunci când acesta loveşte obstacole rigide (trunchi de copac, creangă, butuc, piatră sau obstacole similare). În acest caz aparatul este azvârlit înapoi, contra direcţiei de rotaţie a sculei. Acest lucru poate duce la pierderea controlului asupra aparatului. Nu folosiţi cuţitul tăietor în ap- ropierea gardurilor, stâlpilor de metal, pietrelor de delimitare sau fundamentelor. La tăierea tulpinilor dese poziţionaţi cuţitul aşa cum este indicat în fi gura 9f pentru a evita reculul.

Scoateţi întotdeauna aparatul din funcţiune înain- tea lucrărilor de întreţinere şi scoateţi ştecherul bujiei.

9.1 Înlocuirea bobinei cu fi r/fi rului tăietor

1. Demontaţi bobina fi rului (16) aşa cum este

descris la punctul 5.1.8. Apăsaţi uşor dispo- zitivul de blocare lateral, concomitent apăsaţi bobina în jos şi rotiţi-o în sensul acelor de ceasornic (Fig. 15a). Demontaţi o jumătate a carcasei.

2. Scoateţi bobina fi rului din carcasa bobinei

3. Îndepărtaţi eventuale resturi de fi r tăietor.

4. Îndoiţi noul fi r tăietor la mijloc şi agăţaţi ochiul

format în lăcaşul din distribuitorul bobinei. (Fig. 15d)

5. Înfăşuraţi fi rul tensionat în sens opus acelor

de ceasornic. Distribuitorul bobinei împarte cele două jumătăţi ale fi rului tăietor. (Fig. 15e)

6. Cele două capete de 15 cm ale fi rului se

agaţă în suporturile opuse ale distributorului bobinei. (Fig. 15f)

7. Treceţi cele două capete ale fi rului prin ori-

fi ciile ecliselor de metal din carcasa bobinei fi rului (Fig. 15c).

8. Poziţionaţi bobina fi rului în carcasa bobinei.

9. Trageţi scurt şi puternic de cele două capete

ale fi rului pentru a le elibera din suporturile fi rului.

10. Tăiaţi surplusul de fi r la o lungime de cca. 13

cm. Acest lucru reduce sarcina asupra mo- torului în timpul pornirii şi încălzirii acestuia.

11. Montaţi din nou bobina fi rului (vezi paragraful

5.1.8). Dacă se înlocuieşte complet bobina

fi rului, punctele 3-6 se ignorează.

9.2 Ascuţirea cuţitului fi xat la masca de

protecţie Cuţitul fi xat la masca de protecţie se poate toci în timp. Dacă constataţi acest lucru desfaceţi şuruburile cu care cuţitul este fi xat pe masca de protecţie. Fixaţi cuţitul într-o menghină. Ascuţiţi Anl_BBC_52_SPK7.indb 129Anl_BBC_52_SPK7.indb 129 13.01.16 08:3213.01.16 08:32RO

cuţitul cu o pilă plată şi fi ţi atenţi să păstraţi un- ghiul de tăiere a lamei. Ascuţiţi doar într-o singură direcţie.

9.3 Întreţinerea fi ltrului de aer

Filtrele de aer murdare diminuează puterea mo- torului prin alimentare redusă de aer la carburator. De aceea verifi carea regulată este obligatorie. Filtrul de aer (37) trebuie verifi cat la fi ecare 25 de ore de operare şi curăţat în caz de necesitate. În cazul aerului cu mult praf, fi ltrul de aer se va veri- fi ca mai des.

1. Îndepărtaţi capacul fi ltrului de aer (Fig. 12a/

2. Îndepărtaţi fi ltrul de aer (Fig. 12b/Poz. 37)

3. Curăţaţi fi ltrul de aer prin scuturare sau sufl a-

4. Montarea se va efectua în ordine inversă.

Avertisment: Nu curăţaţi niciodată fi ltrul de aer cu benzină sau cu solvenţi infl amabili.

9.4 Întreţinerea bujiei (Fig. 13)

Distanţa scânteilor bujiei = 0,6 mm. Strângeţi bujia cu 12 până la 15 Nm. Verifi caţi bujia după 10 de ore de funcţionare dacă este murdară şi curăţaţi-o dacă este necesar cu o perie de cupru. După aceea bujia se va întreţine după fi ecare 50 de ore de funcţionare.

1. Scoateţi ştecherul bujiei (38).

2. Îndepărtaţi bujia (Fig. 39) cu ajutorul cheii

pentru bujii alăturate (20).

3. Montarea se va efectua în ordine inversă.

9.5 Reglarea carburatorului

Avertisment! Efectuarea de reglaje ale carbu- ratorului este permisă doar service-ului pentru clienţi autorizat. Înaintea tuturor lucrărilor la car- burator trebuie întâi demontat capacul fi ltrului de aer, aşa cum este indicat în fi gurile 12a şi 12b. Reglarea cablului de acceleraţie: Dacă după o perioadă de timp nu mai este atinsă turaţia maximă a aparatului şi toate celelalte cau- ze din secţiunea 12 „Remedierea defecţiunilor“ pot fi excluse, ar putea fi necesară reglarea cablu- lui de acceleraţie. În acest scop verifi caţi întâi dacă carburatorul deschide complet clapeta la apăsarea până la refuz a mânerului de accelera- re. Acest caz apare, dacă culisorul carburatorului (Fig. 13a) este complet deschis la acceleraţie maximă. Figura 13a arată reglajul corect. Dacă culisorul carburatorului nu este complet deschis, este necesar un reglaj. Pentru reglarea cablului de acceleraţie sunt necesari următorii paşi:

Slăbiţi contrapiuliţa (Fig. 13a/Poz. C) cu câte- va rotiri.

Deşurubaţi şurubul de reglare (Fig. 13a/Poz. D) până când culisorul carburatorului este complet deschis la accelerare maximă, aşa cum este indicat în figura 13a.

Strângeţi din nou contrapiuliţa.

9.6 Reglarea ralantiului:

Avertisment! Ralantiul se reglează în stare de funcţionare caldă. Dacă aparatul se opreşte, maneta de accelera- re nefi ind acţionată şi toate celelalte cauze din secţiunea 12 „Remedierea defecţiunilor“ pot fi excluse, ar putea fi necesară reglarea ralantiului. Pentru aceasta rotiţi şurubul de reglare a ralan- tiului (Fig. 13a/Poz. E) în sens orar până când aparatul funcţionează în gol în mod sigur. Dacă scula tăietoare se roteşte din cauza ralantiului prea mare, reduceţi-l prin rotirea spre stânga a şurubului de reglare a ralantiului până când scula tăietoare nu se mai roteşte.

10. Curăţarea, depozitarea,

transportul şi comanda pieselor de schimb

Păstraţi mânerele curate, fără urme de ulei pe ele, pentru a avea întotdeauna o stabilitate sigură.

Dacă este necesar, curăţaţi aparatul cu o cârpă umedă şi eventual cu un detergent uşor. Avertisment! Înaintea fi ecărei operaţii de curăţare se va scoate ştecherul bujiei. Pentru curăţire nu se va introduce aparatul sub nici o formă în apă sau în alte lichide. Păstraţi ferăstrăul cu lanţ într-un loc sigur şi uscat şi inaccesibil copiilor.

Avertizare: Nu depozitaţi aparatul niciodată timp mai îndelungat de 30 de zile, fără să executaţi următorii paşi. Depozitarea aparatului Dacă depozitaţi aparatul timp mai îndelungat de 30 de zile, acesta trebuie pregătit pentru depozi- tare. În caz contrar, restul de combustibil rămas în carburator se evaporă şi lasă în urmă o depunere cauciucată . Acest lucru poate îngreuna repor- nirea şi poate avea ca şi consecinţă lucrări de Anl_BBC_52_SPK7.indb 130Anl_BBC_52_SPK7.indb 130 13.01.16 08:3213.01.16 08:32RO

reparaţie costisitoare.

1. Îndepărtaţi încet capacul rezervorului de car-

burant pentru a elimina eventual presiunea care s-a format în rezervor. Goliţi cu grijă re- zervorul.

2. Porniţi motorul şi lăsaţi-l să funcţioneze până

când ferăstrăul se opreşte şi carburantul din carburator este consumat.

3. Lăsaţi motorul să se răcească (cca. 5 minu-

4. Îndepărtaţi bujia (vezi 9.4)

5. Puneţi o linguriţă de ulei pentru motor în 2

timpi curat în camera de ardere. Trageţi încet de câteva ori cablul de pornire, astfel încât componentele interioare să fi e unse. Aşezaţi la loc bujia. Indicaţie: Depozitaţi aparatul într-un loc uscat şi la distanţă de posibile surse de aprindere , de ex. cuptor, boiler şi uscător pe gaz, etc. Punerea din nou în funcţiune

1. Îndepărtaţi bujia (vezi 9.4).

2. Trageţi repede cablul de pornire pentru a

îndepărta surplusul de ulei din camera de ardere.

3. Curăţaţi bujia şi ţineţi cont de distanţa corectă

dintre electrozi la bujie; puneţi eventual o bu- jie nouă cu distanţa corectă între electrozi.

4. Pregătiţi aparatul pentru punerea în funcţiune

5. Umpleţi rezervorul cu amestecul corect de

carburant/ulei. Vezi secţiunea combustibil şi ulei.

Atunci când doriţi să transportaţi aparatul, goliţi mai întâi rezervorul de benzină aşa cum s-a de- scris în capitolul 10. Curăţaţi aparatul de murdărie grosieră cu ajutorul unei perii sau a unei mături de mână. Demontaţi tija de acţionare aşa cum este explicat la punctul 5.2.

10.4 Comanda pieselor de schimb

La comanda pieselor de schimb trebuiesc menţionate următoarele date:

Numărul articolului aparatului

Numărul de identificare al aparatului

Numărul piesei de schimb respective Informaţii şi preţuri actuale găsiţi la adresa www.isc-gmbh.info

11. Eliminarea şi reciclarea

Aparatul se afl ă într-un ambalaj pentru a împiedi- ca pagubele de transport. Acest ambalaj este o materie primă şi este astfel refolosibil sau poate fi readus în circuitul de revalorifi care a materiilor prime. Aparatul şi piesele sale auxiliare sunt con- struite din diferite materiale, cum ar fi de exemplu metal sau material plastic. Aparatele electrice nu se vor arunca la gunoiul menajer. Pentru salubri- zarea corespunzătoare, aparatul se va preda la un centru de colectare. Dacă nu aveţi cunoştinţă unde se afl ă un centru de colectare, informaţi-vă în acest sens la administraţia comunală. Anl_BBC_52_SPK7.indb 131Anl_BBC_52_SPK7.indb 131 13.01.16 08:3213.01.16 08:32RO

12. Plan de căutare a erorilor

Tabelul următor indică anumite simptome ale deranjamentelor şi descrie cum se pot remedia acestea, atunci când maşina dumneavoastră nu ar lucra odată corespunzător. Dacă cu ajutorul acestor informaţii nu puteţi localiza şi remedia deranjamentul, adresaţi-vă vă rugăm atelierului dumneavoastră service. Defecţiune Cauza posibilă Remedierea Aparatul nu porneşte. - Greşeală la pornire - Bujia calaminată sau umedă - Reglaj greşit al carburatorului - Urmaţi indicaţiile pentru pornire - Curăţaţi bujia sau înlocuiţi-o cu una nouă. - Se va contacta un service pentru clienţi autorizat sau se trimite apa- ratul la ISC-GmbH. Aparatul porneşte, dar nu atinge capa- citatea maximă. - Reglaj greşit al manetei de şoc - Filtru de aer murdar - Reglaj greşit al carburatorului - Reglaţi maneta de şoc pe OFF. - Curăţaţi fi ltrul de aer - Se va contacta un service pentru clienţi autorizat sau se trimite apa- ratul la ISC-GmbH. Motorul merge ne- regulat - Distanţă greşită între electrozii bu- jiei - Reglaj greşit al carburatorului - Curăţaţi bujia şi reglaţi distanţa dintre electrozi sau înlocuiţi bujia cu una nouă

- Se va contacta un service pentru clienţi autorizat sau se trimite apa- ratul la ISC-GmbH. Motorul emană fum exagerat. - Amestec de carburant greşit - Reglaj greşit al carburatorului - Folosiţi amestecul de carburant adecvat (vezi tabelul pentru ame- stecarea carburantului) - Se va contacta un service pentru clienţi autorizat sau se trimite apa- ratul la ISC-GmbH. Retipărirea sau orice altă multiplicare a documentaţiei şi documentelor însoţitoare ale produselor, chiar şi parţial, este permisă numai cu acordul în mod expres a fi rmei iSC GmbH. Ne rezervăm dreptul pentru modifi cări de ordin tehnic Anl_BBC_52_SPK7.indb 132Anl_BBC_52_SPK7.indb 132 13.01.16 08:3213.01.16 08:32RO

Informaţii de service În toate ţările menţionate în certifi catul de garanţie dispunem de parteneri de service competenţi, datele de contact ale acestora le puteţi găsi în certifi catul de garanţie. Aceşti parteneri vă stau la dispoziţie pentru toate problemele referitoare la service, piese de schimb şi de uzură sau aprovizionarea cu mate- riale de consum. Se va ţine cont de faptul că la acest produs, următoarele piese sunt supuse unei uzuri naturale sau da- torate utilizării resp. că aceste piese sunt necesare ca materiale de consum. Categorie exemplu Piese de uzură* Bujie, fi ltru de aer Material de consum/ Piese de consum* Cuţit tăietor, bobină cu fi r tăietor Piese lipsă

• nu este cuprins în livrare în mod obligatoriu! În caz de deteriorări sau defecte, vă rugăm să anunţaţi acest lucru pe pagina de internet www.isc-gmbh. info. Vă rugăm să ţineţi cont de descrierea exactă a defecţiunii şi răspundeţi în orice caz la următoarele întrebări:

A funcţionat aparatul o dată sau a fost de la început defect?

Aţi remarcat ceva înainte de defectarea aparatului (simptom înainte de defectare)?

Ce fel de defecţiune prezintă aparatul după părerea dumneavoastră (simptom principal)? Descrieţi această defecţiune. Anl_BBC_52_SPK7.indb 133Anl_BBC_52_SPK7.indb 133 13.01.16 08:3213.01.16 08:32RO

Certifi cat de garanţie Stimată clientă, stimate client, produsele noastre sunt supuse unui control de calitate riguros. Dacă totuşi vreodată acest aparat nu va funcţiona ireproşabil, ne pare foarte rău şi vă rugăm să vă adresaţi centrului service indicat la fi na- lul acestui certifi cat de garanţie sau magazinului la care aţi achiziţionat aparatul. Pentru revendicarea pretenţiilor de garanţie trebuie ţinut cont de următoarele:

1. Aceste instrucţiuni de garanţie se adresează exclusiv consumatorilor, deci persoanelor fi zice, care

nu doresc să utilizeze acest produs în cadrul unor activităţi lucrative sau pentru activităţi profesio- nale independente. Aceste instrucţiuni de garanţie reglementează prestaţiile de garanţie suplimen- tare, pe care producătorul jos numit le promite cumpărătorilor săi la cumpărarea unui aparat nou, suplimentar garanţiei legale. Pretenţiile dumneavoastră de garanţie legale nu sunt atinse de această garan ţie. Prestaţia noastră de garanţie este gratuită pentru dumneavoastră.

2. Prestaţia de garanţie se extinde în exclusivitate asupra defectelor la aparatul nou achiziţionat de

dumneavoastră de la producătorul jos numit, care provin din erori de material sau de fabricaţie şi se limitează, în funcţie de decizia noastră, la remedierea acestor defecte sau la schimbarea aparatului. Vă rugăm să ţineţi de asemenea cont de faptul că aparatele noastre nu sunt construite pentru utili- zare în scopuri lucrative, meşteşugăreşti sau profesionale. Din acest motiv nu se va încheia un con- tract de garanţie, atunci când aparatul este folosit în perioada de garanţie în întreprinderi lucrative, meşteşugăreşti sau industriale precum şi pentru activităţi similare.

3. Excluse de la garanţie sunt următoarele:

- Deteriorări datorate neluării în considerare a instrucţiunilor de montare, a instrucţiunilor de utilizare sau instalării necompetente (cum ar fi de exemplu racordarea la o tensiune de reţea greşită sau la un curent greşit), neluării în considerare a prescripţiilor referitoare la lucrările de întreţinere şi siguranţă, expunerea aparatului la condiţii de mediu anormale sau îngrijire şi întreţinere insufi cientă. - Deteriorări ale aparatului, cauzate de utilizarea abuzivă sau improprie (cum ar fi suprasolicitarea aparatului sau folosirea uneltelor ataşabile sau auxiliarilor neadmişi), intrarea corpurilor străine în aparat (cum ar fi nisip, pietre sau praf, deteriorări din timpul transportului), recurgerea la violenţă sau infl uenţe străine (cum ar fi de exemplu deteriorări datorită căderii). - Deteriorări ale aparatului sau ale unor părţi ale acestuia, care se explică prin uzură normală, conformă utilizării sau altă uzură naturală.

4. Durata de garanţie este de 24 luni şi începe din ziua cumpărării aparatului. Pretenţiile de garanţie se

vor revendica în interval de două săptămâni de la data apariţiei defectului. Este exclusă revendica- rea pretenţiei de garanţie după expirarea duratei de garanţie. Repararea sau schimbarea aparatului nu duce nici la prelungirea duratei de garanţie şi nici nu se va fi xa o durată de garanţie nouă pentru prestaţia efectuată la acest aparat sau pentru o piesă schimbată la acesta. Acest lucru este valabil şi în cazul unui service la faţa locului.

5. Pentru revendicarea pretenţiilor de garanţie, vă rugăm să anunţaţi aparatul defect la: www.isc-gmbh.

info. Vă rugăm să aveţi pregătit bonul de cumpărare sau altă dovadă de cumpărare a aparatului dvs. nou. Aparate trimise fără dovadă corespunzătoare sau fără plăcuţă de identifi care sunt excluse de la prestaţia de garanţie datorită posibilităţilor insufi ciente de alocare. Dacă defectul aparatului este cuprins în prestaţiile noastre de garanţie, veţi primi imediat înapoi aparatul reparat sau un aparat nou. La piesele de uzură, de consum şi piesele lipsă vă informăm în mod expres, că trebuie avute în vedere restricţiile garanţiei menţionate în informaţiile de service ale acestor instrucţiuni de utilizare. Anl_BBC_52_SPK7.indb 134Anl_BBC_52_SPK7.indb 134 13.01.16 08:3213.01.16 08:32BG
