Productsoort	Benzinebosmaaier (grastrimmer)
Merk	Bavaria
Model	BBC 52/1
Motortype	2-takt motor, luchtgekoeld, verchroomde cilinder
Cilinderinhoud	52 cm³
Maximaal vermogen	1,65 kW (2,2 pk)
Gewicht (lege tank)	7,4 kg
Tankinhoud	1,1 L
Snijdiameter (draad)	45 cm
Snijdiameter (mes)	25,5 cm
Diameter snijdraad	2,4 mm
Lengte snijdraad	2,5 m
Stationair toerental	3.000 tpm
Maximaal toerental	10.000 tpm
Ontsteking	Elektronisch
Aandrijving	Centrifugaalkoppeling
Bougie	Vistar L7TC
Geluidsdrukniveau	92,1 dB(A) (onzekerheid 3 dB)
Geluidsvermogensniveau	112,1 dB(A) (onzekerheid 3 dB)
Trillingsemissiewaarde (linker handgreep)	13,846 m/s² (onzekerheid 1,5 m/s²)
Trillingsemissiewaarde (rechter handgreep)	10,602 m/s² (onzekerheid 1,5 m/s²)
Hoofdfuncties	Gras, onkruid en struiken snijden met draad of mes
Veiligheid	Beschermkap, noodstop, veiligheidsafstand 15 m, dragen van PBM
Onderhoud en reiniging	Luchtfilter reinigen, bougie controleren, brandstof aftappen voor opslag, mes slijpen
Slijtdelen	Bougie, luchtfilter, mes, snijdraadspoel
Algemene informatie	Geleverd met draagriem, montagegereedschap, mengfles; garantie 24 maanden

Veelgestelde vragen - BBC 52/1 Bavaria

Hoe start ik de motor koud?

Zet de schakelaar op I, druk 10 keer op de brandstofpomp, sluit de choke (ON), vergrendel de gashendel, trek dan 4 keer krachtig aan het startkoord. Zodra de motor start, open de choke (OFF) en laat 3 seconden warmdraaien.

Welk brandstofmengsel gebruiken?

Gebruik een mengsel van normaal loodvrije benzine en speciale 2-takt olie in de verhouding 40:1 (40 delen benzine op 1 deel olie). Bijvoorbeeld 1 liter benzine met 25 ml olie. Bewaar het mengsel niet langer dan 90 dagen.

Hoe vervang ik de snijdraadspoel?

Demonteer de spoel door de as te blokkeren met een inbussleutel en de spoel rechtsom te draaien. Verwijder de gebruikte spoel, wikkel de nieuwe draad linksom volgens de scheider, haak de uiteinden in de houders. Monteer alles weer.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag altijd oog-, gehoor-, hoofdbescherming, handschoenen en stevige schoenen. Houd een afstand van minimaal 15 m tot anderen. Werk niet in de regen. Zet de motor uit voor onderhoud en verwijder de bougiekap.

Hoe stel ik het stationair toerental af?

De afstelling moet worden uitgevoerd met warme motor. Draai de stationairschroef (gemarkeerd op de carburateur) tot een stabiel stationair toerental zonder dat het snijgereedschap meedraait. Als het gereedschap meedraait, verlaag het stationair toerental tot het stopt.

Wat te doen als de motor niet start?

Controleer de startprocedure, de staat van de bougie (vervuild of nat) en de carburateur afstelling. Indien nodig de bougie reinigen of vervangen. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe onderhoud ik het luchtfilter?

Controleer het luchtfilter elke 25 bedrijfsuren. Verwijder het deksel, haal het filter eruit en reinig het door te tikken of uit te blazen. Nooit reinigen met benzine of een brandbaar oplosmiddel.

Kan ik een mes gebruiken in plaats van de draad?

Ja, het apparaat accepteert een snijmes (diameter 25,5 cm). Gebruik het door de draadspoel te vervangen door het mes volgens de montage-instructies. Vergeet niet de juiste beschermkap te monteren.

Hoe het apparaat langdurig opslaan?

Leeg de brandstoftank, start de motor om brandstof uit de carburateur te verwijderen, verwijder de bougie en giet een theelepel 2-takt motorolie in de cilinder, trek dan langzaam aan het startkoord. Berg het apparaat droog en buiten bereik van kinderen op.

Welk type motorolie gebruiken voor het mengsel?

Gebruik een speciale olie voor 2-takt motoren van goede kwaliteit. Houd strikt de mengverhouding van 40:1 aan. Gebruik nooit olie die een 100:1 mengsel vereist, omdat dit de motor beschadigt en de garantie vervalt.

GEBRUIKSAANWIJZING BBC 52/1 Bavaria

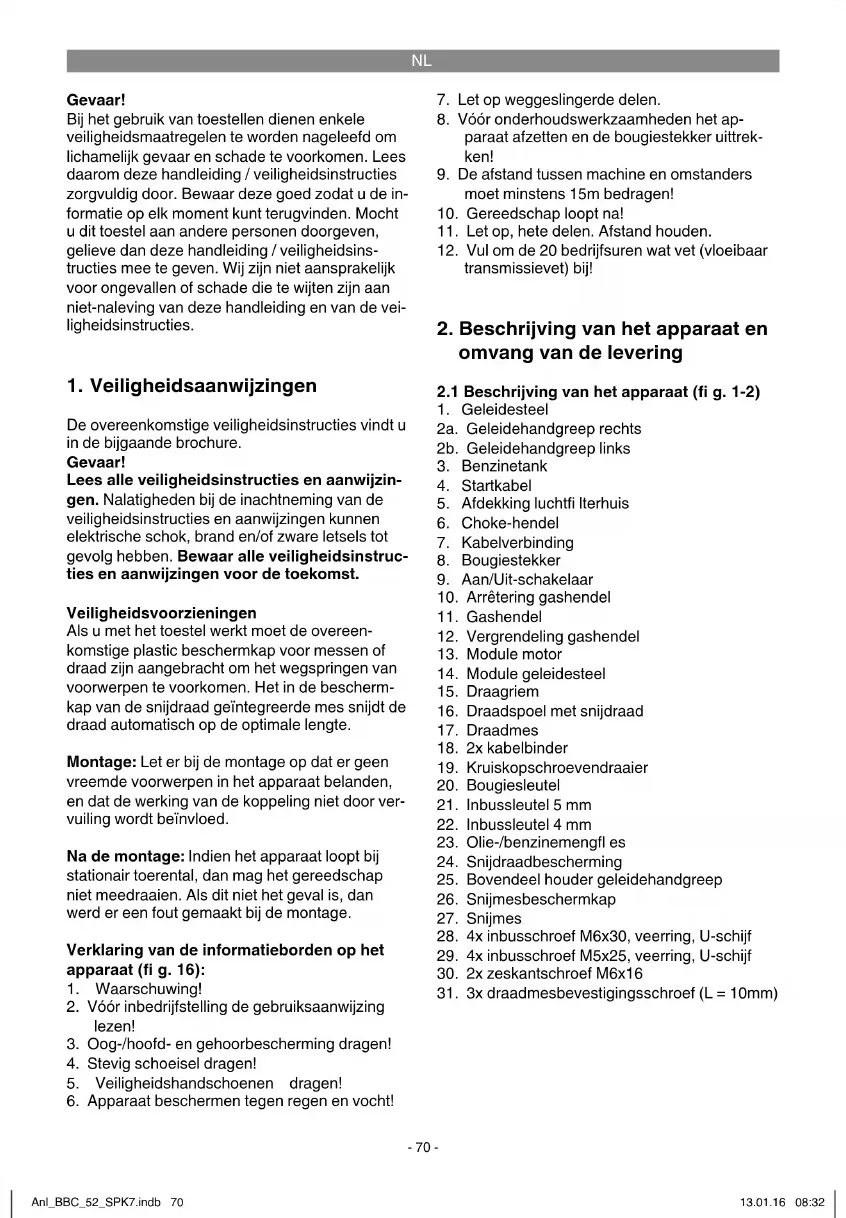

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Veiligheidsvoorzieningen

Als u met het toestel werkt moet de overeenkomstige plastic beschermkap voor messen of draad zijn aangebracht om het wegspringen van voorwerpen te voorkomen. Het in de beschermkap van de snijdraad geïntegreerde mes snijdt de draad automatisch op de optimale lengte.

Montage: Let er bij de montage op dat er geen vreemde voorwerpen in het apparaat belanden, en dat de werking van de koppeling niet door vervuiling wordt beïnvloed.

Na de montage: Indien het apparaat loopt bij stationair toerental, dan mag het gereedschap niet meedraaien. Als dit niet het geval is, dan werd er een fout gemaakt bij de montage.

Verklaring van de informatieborden op het apparaat (fi g. 16):

1. Waarschuwing!
2. Vóór inbedrijfstelling de gebruiksaanwijzing lezen!
3. Oog-/hoofd- en gehoorbescherming dragen!
4. Stevig schoeisel dragen!
5. Veiligheidshandschoenen dragen!

6. Apparaat beschermen tegen regen en vocht!

7. Let op weggeslingerde delen.

8. Vóór onderhoudswerkzaamheden het apparaat afzetten en de bougiestekker uittrekken!
9. De afstand tussen machine en omstanders moet minstens 15m bedragen!
10. Gereedschap loopt na!
11. Let op, hete delen. Afstand houden.
12. Vul om de 20 bedrijfsuren wat vet (vloeibaar transmissievet) bij!

2. Beschrijving van het apparaat en omvang van de levering

2.1 Beschrijving van het apparaat (fi g. 1-2)

1. Geleidesteel
   2a. Geleidehandgreep rechts
   2b. Geleidehandgreep links
2. Benzinetank
3. Startkabel
4. Afdekking luchtfi Iterhuis
5. Choke-hendel
6. Kabelverbinding
7. Bougiestekker
8. Aan/Uit-schakelaar
9. Arrêtering gashendel
10. Gashendel
11. Vergrendeling gashendel
12. Module motor
13. Module geleidesteel
14. Draagriem
15. Draadspoel met snijdraad
16. Draadmes
17. 2x kabelbinder
18. Kruiskopschroevendraaier
19. Bougiesleutel
20. Inbussleutel 5 mm
21. Inbussleutel 4 mm
22. Olie-/benzinemengfl es
23. Snijdraadbescherming
24. Bovendeel houder geleidehandgreep
25. Snijmesbeschermkap
26. Snijmes
27. 4x inbusschroef M6x30, veerring, U-schijf
28. 4x inbusschroef M5x25, veerring, U-schijf
29. 2x zeskantschroef M6x16
30. 3x draadmesbevestigingsschroef (L = 10mm)

NL

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Module motor
  • Module geleidesteel
  • Geleidehandgreep links
• Draagriem
  • Draadspoel met snijdraad
• Draadmes
  • 2x kabelbinder
  • Kruiskopschroevendraaier
• Bougiesleutel
  • Inbussleutel 5 mm
  • Inbussleutel 4 mm
  • Olie-/benzinemengfles
  • Snijdraadbescherming
  • Bovendeel houder geleidehandgreep
  • Snijmesbeschermkap
  Snijmes
  • 4x inbusschroef M6x30, veerring, U-schijf
  • 4x inbusschroef M5x25, veerring, U-schijf
  • 2x zeskantschroef M6x16
  • 3x draadmesbevestigingsschroef (L = 10mm)
  • Originele handleiding
  • Veiligheidsinstructies

De motorzeis (gebruik van het snijmes) is geschikt voor het snijden van dunne struikgewassen, sterke onkruiden en kreupelhout. De motortrimmer (gebruik van de draadspoel met snijdraad) is geschikt voor het snijden van gazon, grasvlakten en licht onkruid. Het behoorlijk gebruik van het toestel houdt in dat de bijgaande handleiding van de fabrikant in acht wordt genomen. Elk ander gebruik dat in deze handleiding niet uitdrukkelijk is toegestaan kan schade aan het toestel berokkenen en de gebruiker ernstig in gevaar brengen. Gelieve zeker de beperkingen vermeld in de veiligheidsinstructies in acht te nemen.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

LET OP! Wegens lichamelijk gevaar voor de gebruiker mag de benzinemotorzeis niet voor volgende werkzaamheden worden ingezet: voor het reinigen van voetpaden en als hakselaar voor het versnipperen van boom- en heggensnoeisel. De benzinemotorzeis mag evenmin worden gebruikt voor het gelijkmaken van bodemverheffi ngen, zoals b.v. molshopen. Om veiligheidsredenen mag de benzinemotorzeis niet worden gebruikt als aandrijfaggregaat voor andere werkgereedschappen en gereedschapsets van welke aard dan ook.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

NL

Aandrijving ....centrifugaalkoppeling

Snijcirkel draad ∅ 45 cm

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Bedrijf

Trillingsemissiewaarde a_n = 13,846 m/s^2

Onzekerheid K = 1,5 m/s ^2

Rechter handgreep

Trillingsemissiewaarde ah = 10,602 m/s²

Onzekerheid K = 1,5 m/s²

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
  • Draaghandschoenen.

5. Montage

5.1.1 Montage geleidesteel(fi g. 3)

Schroef de module geleidesteel (14) met de 4 inbusschroeven M6x30 (28) vast aan de module motor (13).

5.1.2 Montage geleidehandgreep

Monteer de geleidehandgreep links (3b) resp. de geleidehandgreep rechts (2a) zoals voorgesteld in fi g. 4-4a. De gaten in de geleidehandgrepen dienen als schroefadapter. Draai de schroeven (29) aan het bovendeel van de houder van de geleidehandgreep (25) vast.

5.1.3 Draagriem en kabel bevestigen

Haak zoals voorgesteld in fig. 5 de draagriem (15) in de houder. Vervolgens bevestigt u de kabel met de meegeleverde kabelbinder (18) aan de geleidesteel en geleidehandgreep.

5.1.4 Montage snijmesbeschermkap

Opgelet: Bij het werken met het snijmes moet de beschermkap (26) aangebracht zijn. Schroef zoals voorgesteld in fig. 6 de snijmesbeschermkap (26) met de beide schroeven M6x16 (30) aan de daartoe voorziene klem.

5.1.5 Montage/Vervangen van het snijmes

De montage van het snijmes is geïllustreerd in fi g. 7a-7f. De demontage gebeurt in omgekeerde volgorde.

• Meenemerschijf (32) op de tandas steken (fig. 7b).
• Snijmes (27) op de meenemerschijf arrêteren (fig. 7c).
• Drukplaat (33) over de schroefdraad van de tandas steken (fig. 7d).
  • Afdekking drukplaat (34) erop steken (fig. 7e).
• Het boorgat van de meenemerschijf zoeken, in één lijn brengen met de eronder liggende inkeping en arrêteren met de meegeleverde inbussleutel (22) om daarna de moer (35) aan te draaien (fig. 7f). Opgelet: Linkse schroefdraad!

5.1.6 Montage draadmes

Schroef het draadmes (17) zoals voorgesteld in fi g. 8 met drie schroeven (31) vast aan de snijdraadbescherming (24). Verwondingsgevaar - veiligheidshandschoenen dragen.

5.1.7 Montage snijdraadbescherming aan snijdraadbeschermkap

Opgelet: Bij het werken met de snijdraad moet

NL

ook de beschermkap van de snijdraad worden gemonteerd. De snijdraadbescherming (24) wordt zoals voorgesteld in fi g. 9 in de adapters aan de mesbeschermkap (26) gedrukt. Opgelet: Aan de snijdraadbescherming zit het snijdraadmes – verwondingsgevaar!

5.1.8 Monteren/Vervangen van de draadspoel De montage van de draadspoel is geïllustreerd in fig. 10. De demontage gebeurt in omgekeerde volgorde.

Het boorgat van de meenemerschijf (32) zoeken, in één lijn brengen met de eronder liggende inkeping en arrêteren met de meegeleverde inbussleutel (22) om nu de draadspoel (16) op de schroefdraad te schroeven. Opgelet: Linkse schroefdraad!

5.2 Instellen van de maaihoogte

• Schuif de schouderriem (15) over uw linker schouder.
• Om de optimale lengte van de draagriem te bepalen maakt u vervolgens enkele slingerbewegingen zonder de motor te starten (fig. 11a).

Waarschuwing! Gebruik de riem altijd als u met het apparaat werkt. Breng de riem aan zodra u de motor heeft gestart en hij stationair draait. Schakel de motor uit voordat u de draagriem afneemt.

6. Vóór inbedrijfstelling

Ga voor iedere ingebruikneming na of:

• het brandstofsysteem geen lekkage vertoont,
• de bescherminrichtingen en de snijinrichting in perfecte staat verkeren en volledig zijn,
• alle schroefverbindingen goed vast zitten,
• alle beweegbare onderdelen gemakkelijk bewegen.

6.1 Brandstof en olie

Aanbevolen brandstoff en Gebruik alleen een mengeling van loodvrije benzine en speciale tweetaktmotorolie. Meng de brandstofmengeling volgens de brandstofmeng- tabel.

Let op: Gebruik geen brandstofmengeling die langer dan 90 dagen werd bewaard. Let op: Gebruik geen tweetaktolie waarvoor een

mengverhouding van 100 tot 1 wordt aanbevolen. Bij motorschade als gevolg van onvoldoende smering vervalt de motorgarantie van de fabrikant. Let op: Gebruik voor het transport en bewaren van brandstof alleen vaten die daarvoor voorzien en toegelaten zijn. Giet telkens de juiste hoeveelheid benzine en tweetaktolie de bijgaande mengfl es in (zie opgedrukte schaal). Schud daarna de fles flink door.

6.2 Brandstofmengtabel

Mengmethode: 40 delen benzine op 1 deel olie

Benzine 2-taktolie
1 liter 25 ml
5 liter 125 ml

7. Bedrijf

Gelieve de wettelijke bepalingen inzake de verordening voor de bestrijding van lawaaioverlast na te leven, die plaatselijk kunnen verschillen.

7.1 Starten bij koude motor

Giet in de tank een behoorlijke hoeveelheid ben-zine-/oliemengsel Zie ook brandstof en olie.

1. Apparaat op een hard, eff en vlak zetten.

2. Brandstofpomp (primer) (fi g. 14a, pos. 39) 10x indrukken.

3. Aan/Uit-schakelaar (fi g. 1, pos. 9) op „l“ schakelen.
4. Gashendel vastzetten. Hiervoor de vergrendeling van de gashendel (fi g. 1, pos. 12) en vervolgens de gashendel (fi g. 1, pos. 11) bedienen en door gelijktijdig te drukken op de arrêtering (fi g. 1, pos. 10) de gashendel vastzetten.
5. Chokehendel (fi g. 1, pos. 6) op ON zetten.
6. Het apparaat goed vasthouden en het starterkoord (fi g. 1, pos. 4) uittrekken tot aan de eerste weerstand. Nu de startkabel 4x snel aantrekken. Het apparaat zou moeten starten.

Aanwijzing: Het starterkoord niet terug laten springen. Dit kan tot beschadigingen leiden.

Waarschuwing: Door de vastgezette gas-hendel begint het snijgereedschap bij startende motor te werken. Als de motor is ge-start, de chokehendel op OFF zetten en het apparaat ca. 3 sec. warm laten lopen. Daarna de gas-hendel gewoon bedienen om hem te ontgrendelen (de motor keert terug naar stationair toerental).

NL

1. Mocht de motor niet aanslaan, dan herhaalt u de stappen 4-6.

Opgelet! Slaat de motor ook na meerdere pogingen niet aan, gelieve dan het hoofdstuk „Fouten verhelpen aan de motor“ te raadplegen.

Opgelet! Trek het starterkoord altijd recht uit. Als het in een hoek wordt uitgetrokken, dan ontstaat er wrijving aan het oog. Door deze wrijving wordt het koord doorgeschuurd en verslijt het sneller. Houd steeds de startergreep vast, als het koord weer vanzelf naar binnen wordt getrokken.

Laat het koord nooit terugspringen vanuit de uitgetrokken toestand.

7.2 Starten bij warme motor

(Het apparaat stond gedurende minder dan 15-20 min stil)

1. Het apparaat op een hard, eff en vlak zetten.
2. Aan/Uit-schakelaar op „l“ zetten.
3. Gashendel vastzetten (zoals bij „Starten bij koude motor”).
4. Het apparaat goed vasthouden en het starterkoord tot de eerste weerstand uittrekken. Haal nu het starterkoord fl ink door. Het apparaat moet na 1-2 keer doorhalen starten. Mocht het apparaat na 6 keer doorhalen nog altijd niet starten, dan herhaalt u de stappen 1-7 beschreven onder „Koude motor starten”.

7.3 Motor afzetten

Stappenvolgorde bij Noodstop:

Wanneer het nodig is om het apparaat onmiddel- lijk te stoppen, zet u de Aan/Uit-schakelaar op „Stop“ resp. „0“.

Normale stappenvolgorde:

Laat de gashendel los en wacht tot de motor stationair is gaan draaien. Zet dan de Aan/Uitschakelaar op „Stop“ resp. „0“.

7.4 Werkinstructies

Train vóór gebruik van het apparaat alle werktechnieken bij afgezette motor.

8. Werken met de benzinemotorzeis

Verlengen van de snijdraad

Waarschuwing! Gebruik in de draadspoel geen blanke of met kunststof ommantelde metalen draad van welke aard dan ook. Dit kan leiden tot ernstige verwondingen van de gebruiker.

Om de snijdraad te verlengen laat u de motor op volle toeren draaien en tikt u de draadspoel op de grond. De draad wordt automatisch verlengd. Het mes aan het beschermschild verkort de draad tot de toegelaten lengte (fi g. 11b).

Aanwijzing: Verwijder regelmatig alle resten van gras en onkruid om een oververhitting van de schachtbuis te voorkomen. Resten van gazon, gras en onkruid blijven onderaan het beschermschild (fi g. 11c) vastzitten en verhinderen daardoor een voldoende koeling van de schachtbuis. Verwijder de resten voorzichtig met een schroevendraaier of iets dergelijks.

Verschillende snijmethodes

Als het apparaat correct gemonteerd is, snijdt het onkruid en hoog gras op moeilijk bereikbare plaatsen, zoals bijv. langs omheiningen, muren en funderingen en rond bomen. Het kan eveneens voor het 'afmaaien' worden gebruikt om vegetatie vlak boven de grond te verwijderen of een bepaald gebied op te schikken voor een betere voorbereiding van een tuin.

Opgelet! Zelfs bij zorgvuldig gebruik leidt het snijden langs funderingen, muren van steen of beton enz. tot een verhoogd slijtage van de draad.

Trimmen/Maaien

Zwenk de trimmer met sikkelachtige bewegingen van de ene kant naar de andere. Houd de draadspoel steeds evenwijdig met de grond. Controleer het terrein en leg de gewenste snijhoogte vast. Leid en houd de draadspoel op de gewenste hoogte voor een gelijkmatige snede (fi g. 11d).

Laag trimmen

Houd de trimmer exact voor u lichtjes schuin, zo- dat de onderkant van de draadspoel zich boven de grond bevindt en de draad de juiste snijplaats raakt. Snij altijd weg van uzelf. Trek de trimmer niet naar u toe.

Snijden langs omheiningen/funderingen

Nader al snijdend langzaam gaasafrasteringen, lattenheiningen, muren van natuursteen en fun-

NL

deringen om er dichtbij te snijden, zonder echter met de draad tegen de hindernis te slaan. Komt de draad bijv. met stenen, muren van steen of funderingen in aanraking, dan slijt hij af of rafelt hij uit. Als de draad tegen omheiningstraliewerk slaat, dan breekt hij.

Trimmen rond bomen

Als u rond bomen trimt, nader langzaam, opdat de draad de schors niet raakt. Ga rond de boom en snij daarbij van links naar rechts. Nader gras of onkruid met de top van de draad en kantel de draadspoel licht naar voor.

Waarschuwing: Wees bijzonder voorzichtig bij afmaaiwerkzaamheden. Houd bij zulke werkzaamheden een afstand van minstens 30 meter tussen uzelf en andere personen of dieren aan.

Afmaaien

Bij het afmaaien wordt de hele vegetatie tot op de grond afgesneden. Daarvoor kantelt u de draadspoel in een hoek van 30 graden naar rechts. Breng de handgreep in de gewenste positie.

Houd rekening met verhoogd lichamelijk gevaar voor gebruiker, toeschouwers en dieren en ook met het gevaar voor materiële schade door weg-springende voorwerpen (bijv. stenen) (fi g. 11e).

Waarschuwing: Verwijder met het toestel geen voorwerpen van voetpaden enz.!

Het apparaat is een krachtig gereedschap; steentjes of andere voorwerpen kunnen 15 m en meer worden weggeslingerd en verwondingen of beschadigingen van auto's, huizen en vensters veroorzaken.

Zagen

Het apparaat is niet geschikt om te zagen.

Vastgeklemd raken

Mocht het snijmes wegens te dichte vegetatie blokkeren, dan moet u meteen de motor stilleggen. Ontdoe het toestel van gras en struikgewassen voordat u het opnieuw in bedrijf neemt.

Vermijden van terugslag

Bij het werken met het snijmes bestaat gevaar voor terugstoot als het een vaste hindernis (boomstam, tak, boomstomp, steen of iets dergelijks) raakt. Het apparaat springt daarbij terug tegen de draairichting van het gereedschap in. Dit kan ertoe leiden dat u de controle over het apparaat verliest. Gebruik het snijmes niet in de buurt van omheiningen, metalen palen, grenspalen of funderingen.

Om dichte stengels te snijden plaatst u die zoals getoond in fi g. 9f om een terugslag te vermijden.

9. Onderhoud

Schakel het apparaat vóór het begin van onderhoudswerkzaamheden altijd uit en trek de bougiestekker eraf.

9.1 Vervangen van draadspoel/snijdraad

1. De draadspoel (16) demonteren zoals beschreven in hfdst. 5.1.8. De zijdelingse grendelnok licht indrukken, tegelijkertijd de spoel naar beneden drukken en met de klok mee draaien (fi g. 15a). Eén helft van de behuizing eraf nemen.
2. Draadspoel uit de behuizing nemen (fi g. 15c).
3. Verwijder eventueel nog voorhanden snijdraad.
4. De nieuwe snijdraad in het midden samenleggen en de ontstane lus vasthaken in de uitsparing van de draadverdeelplaat (fi g. 15d).
5. Draad onder spanning tegen de de klok in opwikkelen. De draadverdeelplaat scheidt daarbij de beide helften van de snijdraad (fi g. 15e).
6. De laatste 15 cm van de beide draaduiteinden in de tegenoverliggende draadhouders van de draadverdeelplaat haken (fi g. 15f).
7. De beide draaduiteinden doorheen de metalen ogen in de behuizing van de draadspoel leiden (fi g. 15c).
8. Draadspoel in de behuizing van de draadspoel drukken.
9. Kort en krachtig aan de beide draaduiteinden trekken om deze uit de draadhouders los te maken.
10. Overtollige draad op ongeveer 13 cm inkorten. Daardoor wordt de motor bij het starten en opwarmen minder zwaar belast.
11. Draadspoel weer monteren (zie hoofdstuk 5.1.8). Als de complete draadspoel wordt vernieuwd, slaat u de punten 3-6 over.

9.2 Slijpen van het mes van de beschermkap Het mes van de beschermkap kan mettertijd bot worden. Mocht u dit vaststellen, dan draait u de schroef los waarmee het mes van de beschermkap aan de beschermkap is bevestigd. Zet het mes vast in een bankschroef. Slijp het mes met een vlakke vijl en let er goed op, dat u de hoek van de snijkant niet verandert. Vijl slechts in één richting.

NL

9.3 Onderhoud van het luchtfi Iter

Door verontreinigde luchtfi Iters neemt het motorvermogen af, omdat er te weinig lucht naar de carburateur wordt geleid. Regelmatige controle is dan ook absoluut noodzakelijk. Het luchtfi Iter (37) moet om de 25 bedrijfsuren gecontroleerd en indien nodig gereinigd worden. Bij zeer stoffi ge lucht moet het luchtfi Iter vaker worden gecontroleerd.

1. Verwijder het luchtfilterdeksel (fig. 12a, pos. 36).
2. Verwijder het luchtfilter (fig. 12b, pos. 37).
3. Reinig het luchtfi Iter door uitkloppen of uitblazen.
4. De montage gebeurt in omgekeerde volgorde.

Waarschuwing: Luchtfilter nooit reinigen met benzine of brandbare oplosmiddelen.

9.4 Onderhoud van de bougie (fi g. 13)

Vonkentraject van de bougie = 0,6 mm. Draai de bougie aan met 12 tot 15 Nm. Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig hem, indien nodig, met een koperen draadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

1. Trek de bougiestekker (38) eraf.
2. Verwijder de bougie (fi g. 39) met de meegeleverde bougiesleutel (20).
3. De montage gebeurt in omgekeerde volgorde.

9.5 Afstellingen aan de carburateur

Waarschuwing! Instellingen aan de carburateur mogen alleen door een geautoriseerde klan-tenservice worden uitgevoerd. Voor alle werkzaamheden aan de carburateur moet eerst de luchtfi iterafdekking worden gedemonteerd zoals getoond in fi g. 12a en 12b.

Instellen van de gastrekkabel:

Mocht het maximum toerental van het apparaat na verloop van tijd niet meer worden behaald en alle andere oorzaken volgens hoofdstuk 12 Verhelpen van fouten uitgesloten zijn, dan kan het nodig zijn de gastrekkabel bij te regelen. Controleer daarvoor eerst of de carburateur bij volledig doorgedrukte gashendel helemaal opengaat. Dit is het geval als de schuif van de carburateur (fi g. 13a) bij vol geactiveerd gas volledig geopend is. Fig. 13a toont de correcte instelling. Mocht de schuif van de carburateur niet helemaal geopend zijn, dan is een nieuwe afstelling noodzakelijk. Om de gastrekkabel bij te stellen zijn volgende stappen vereist:

• Draai de contramoer (fig. 13a, pos. C) enkele omdraaiingen los.
• Draai de verstelschroef (fig. 13a, pos. D) eruit, tot de schuif van de carburateur bij volledig ingedrukte gashendel, zoals in fig. 13a getoond, helemaal open staat.
  • Draai de contramoer weer vast.

9.6. Instellen van het stationaire toerental

Waarschuwing! Het stationaire toerental bij warme motor instellen.

Mocht de motor van het apparaat bij niet ingedrukte gashendel afslaan en alle andere oorza-ken volgens hoofdstuk 12 Verhelpen van fouten zijn uitgesloten, dan moet het stationaire toerental worden bijgesteld. Draai hiervoor de instelschroef voor het stationaire toerental (fi g. 13a, pos. E) met de klok mee, tot de motor zonder te haperen stationair blijft draaien. Mocht het stationaire toerental zo hoog zijn dat het snijgereedschap meedraait, dan moet u het stationaire toerental door de instelschroef tegen de de klok in te draaien verlagen, tot het snijgereedschap niet meer meedraait.

10. Reiniging, opbergen, transport en bestellen van wisselstukken

10.1 Reiniging

• Hou de handgrepen vrij van olie zodat u altijd een veilige houvast hebt.
• Maak het toestel, indien nodig, met een vochtige doek en eventueel met een mild spoel-middel schoon.

LET OP!

Voor elke schoonmaakbeurt de bougiestekker aftrekken. Dompel het toestel voor het schoonmaken geenszins in water of andere vloeistoff en. Bewaar de kettingzaag op een veilige en droge plaats buiten bereik van kinderen.

10.2 Opbergen

Voorzichtig: Berg het toestel nooit langer dan 30 dagen weg zonder de volgende stappen te doorlopen.

Opbergen van het toestel

Als u het toestel langer dan 30 dagen opbergt, dient het hiervoor klaargemaakt te worden. Anders zou de rest van de brandstof die zich in de carburator bevindt verdampen en een rubberachtig bezinksel achterlaten. Dit zou de start kunnen bemoeilijken en dure herstelwerkzaamheden tot

NL

gevolg hebben.

1. Neem de dop van de brandstoftank langzaam eraf om eventuele druk in de tank af te laten. Maak de tank voorzichtig leeg.
2. Start de motor en laat hem draaien tot de zaag stopt teneinde de brandstof uit de carburator te verwijderen.
3. Laat de motor afkoelen (ca. 5 minuten).
4. Verwijder de bougie (zie 9.4).
5. Giet een koffi elepel schone tweetaktolie de verbrandingskamer in. Trek meermaals langzaam aan de starterkoord om de binnenste componenten van een laag te voorzien. Draai de bougie er terug in.

Aanwijzing: Berg het toestel op een droge plaats en zo ver mogelijk verwijderd van eventuele ontstekingsbronnen, b.v. kachel, warmwaterboiler die op gas draait, gasdroger etc. op.

Herinbedrijfstelling

1. Verwijder de bougie (zie 9.4).
2. Haal de starterkoord fl ink door om overtollige olie uit de verbrandingskamer te verwijderen.
3. Maak de bougie schoon en let op de juiste elektrodeafstand op de bougie of monteer een nieuwe bougie met de juiste elektrodeafstand.
4. Maak het toestel klaar voor gebruik.
5. Vul de tank met de juiste brandstof-oliemen-geling. Zie hoofdstuk brandstof en olie.

10.3 Transport

Moet u het toestel transporteren, maak dan de benzinetank leeg zoals toegelicht in hoofdstuk 10. Ontdoe het toestel met een borstel of handveger van grof vuil. Demonteer het aandrijfstangenstelsel zoals beschreven in punt 5.2.

10.4 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigde stuk.

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen inzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

12. Foutopsporing

De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw toestel ooit niet naar behoren werken. Indien u het probleem desondanks niet kan lokaliseren en verhelpen gelieve zich tot uw servicewerkplaats te wenden.

Storing Mogelijke oorzaak Verhelpen
De motor van het to-estel slaat niet aan.	- Foutieve procedure bij het starten- Bougie vol roet of vochtig- Carburator fout afgesteld	- Neem de aanwijzingen voor het starten in acht.- Bougie reinigen of door een nieuwe vervangen.- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
De motor van het to-estel slaat aan maar heeft niet het volle vermogen	- Choke-hendel niet correct afgesteld- Vervuilde luchtfi Iter- Carburator fout afgesteld	- Chokehendel naar de stand OFF-brengen.- Luchtfi Iter reinigen- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
Motor draait onregelmatig	- Foutieve elektrodeafstand van de bougie- Carburator fout afgesteld	- Bougie reinigen en elektrodeaf-stand instellen of een nieuwe bougie indraaien.- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
Motor rookt boven-matig	- Verkeerd brandstofmengsel- Carburator fout afgesteld	- Correct brandstofmengsel gebruiken (zie brandstofmengtabel)- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Bougie, luchtfi Iter
Verbruiksmateriaal/verbruiksstukken* Snijmes, draadspoel met snijdraad
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgeslo

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

1. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!
