ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock X99 Extreme4/3.1 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanzı, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.

1.1 Ambalaj İçeriği

1.2 Özellikler

Platform

CPU

^TM i7 ve Xeon ^® 18 Çekirdek

İşlemci Ailesi Desteği

Yonga

X99

kümesi

Bellek

2933(OC)/2800(OC)/2400(OC)/2133 belleği destekler

* Ayrıntılı bilgi için ASRock'ın web sitesindeki Bellek Desteği Listesine bakın. (http://www.asrock.com/)

ile birlikte ara belleksiz bellek /RDIMM desteği

Genişlet-

me Yuvası

x16 mod; PCIE5 @ x8 mod)

* 28 pinli CPU'yu takarsanız, PCIE1/PCIE3/PCIE5, x16/x8/x4'te çalışır.

* M.2 PCI Express modülü takılırsa, PCIE5 devre dışı kalır

^TM , 3-Way CrossFireX ^TM ve CrossFireX ^TM , i destekler

^TM , 3-Way SLI ^TM ve SLI ^TM yı destekler * 28 pimli CPU'yu takarsanız, 3 Yönlü SLI ^TM desteklenmez.

Ses

Ses Codec Bileşeni)

Koruması)

• Nichicon Fine Gold Serisi Ses Kapakları
• Fark Yükselteci ile 115dB SNR DAC
• TI° NE5532 Premium Kulaklık Amplifikatörü (600 Ohm'a kadar kulaklıkları destekler)
• Doğrudan Bağlantı Teknolojisi
• EMI Koruma Kapağı
• PCB Ayrı Koruma

LAN

Koruması)

Arka Panel I/O

(ASRock Tam Ani Gerilim Koruması)

(ASRock Tam Ani Gerilim Koruması))

LED ve SPEED LED)

Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması))

Korumasını Destekler (ASRock Tam Ani Voltaj Yükselme Koruması))

Depolama

RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI, Tak Çıkar ve ASRock Sabit Disk Kaydedici Teknolojisi destekler

(S_SATA3_3 bağlayıcısı eSATA bağlantı noktasıyla paylaşılır) (S_SATA3_2 bağlayıcısı Ultra M.2 Socket bağlantı noktasıyla paylaşılır)

* RAID yalnızca SATA3_0 \~ SATA3_5 bağlantı noktalarında desteklenir.

paylaşılır)

* Destek duyurulacak

destekler

x4 (32 Gb/s) değerine kadar M.2 PCI Express modülünü destekler

Bağlayıcı

(Akıllı Fan Hızı Kontrolü)

Bağlayıcısı)

(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))

BIOS

Özelliği

x Ana BIOS ve 1 x Yedek BIOS)

Ayari

Donanim

Monitörü

kasa fanı hızı)

İç Voltajları

os

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli

*(CLRCMOS1)

(bkz. sf.1, No. 26)

Varsayilan

CMOS'u Temizle

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.

BIOS Seçme Bağlama Teli

(BIOS_SEL1)

(bkz. sf.1, No. 25)

Varsayilan (Ana BIOS)

Yedek BIOS

Bu anakartta sisteminizin güvenliği ve kararlılığı için korumayı artıran ana BIOS (BIOS_A) ve yedek BIOS (BIOS_B) olmak üzere iki adet BIOS vardır. Normalde sistem ana BIOS'ta çalışır. Ancak ana BIOS bozulur veya hasar görürse, lütfen pin2 ve pin3'ü kısa devre yapmak için bir bağlantı teli başlığı kullanın ve ardından sonraki sistem önyüklemesi görevini yedek BIOS devralacaktır. ardından normal sistem çalışmasını sağlamak üzere BIOS dosyasını ana BIOS'a kopyalamak için BIOS kurulumu yardımcı programındaki "Secure Backup UEFI"yi kullanın. Sistem güvenliği adına, kullanıcılar yedek BIOS'u manüel olarak güncelleştiremez. O anda hangi BIOS'un etkin olduğunu tanımlamak için kullanıcılar BIOS LED'ine (BIOS_A_LED veya BIOS_B_LED) bakabilir.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

Sistem Paneli Bağlantısı

(9-pin PANEL1)

(bkz sf.1, No. 21)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sifirlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatlamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Güç LED Bağlantısı

(3-pin PLED1)

(bkz. sf.1, No. 18)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.

Seri ATA3 Bağlayıcıları

(S_SATA3_0_1:

bkz. sf.1, No. 11)

(S_SATA3_2_3:

bkz. s.1 No. 12)

(SATA3_0_3:

bkz. sf.1, No. 13)

(SATA3_1_4:

bkz. s.1 No. 14)

(SATA3_2_5:

bkz. s.1 No. 15)

Bu on SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. Arka I/O üzerindeki eSATA bağlantı noktası bağlı durumdaysa, dahili S_ SATA3_3 çalışmayacaktır.

Ultra M.2 Soketi doluysa, dahili S_SATA3_2

çalışmaz.

* RAID yalnızca SATA3_0 \~ SATA3_5 bağlantı noktalarında desteklenir.

Seri ATA Express

Bağlayıcısı

(SATAE_1)

(bkz. sf.1, No. 16)

Bu bağlayıcıya lütfen ya SATA ya da PCIe depolama cihazlarını bağlayın. SATA Express bağlayıcısı SATA3_4 ve SATA3_5 ile paylaşılır.

*SATA Express arayüzü, SATAE_1, SATA3_4 ve SATA3_5 kombinasyonudur.

USB 2.0 Bağlantıları

(9-pin USB4_5)

(bkz. sf.1, No. 23)

(9-pin USB6_7)

(bkz. sf.1, No. 24)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Bu anakart üzerinde, I/O paneli üzerindeki dört USB

2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

USB 3.0 Bağlantıları

(19-pin USB3_4_5)

(bkz. sf.1, No. 9)

Vbus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ VbusVbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- Dummy

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

Ön Panel Ses Bağlantısı

(9-pin HD_AUDIO1)

(bkz. sf.1, No. 29)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısına takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.

Kasa Hoparlör Bağlantısı

(4-pin SPEAKER1)

(bkz sf.1, No. 20)

DUMMY SPEAKER

Lütfen kasa hoparlörünü bu bağlantıya takın.

Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 18)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın. CHA_FAN fan hızı UEFI veya A-Tuning yoluyla kontrol edilebilir.

CPU Fan Baglayıcıları (4-pin CPU_FAN1) (bkz sf.1, No. 4)

Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın.

ATX Güç Bağlayıcısı (24-pin ATXPWR1) (bkz. sf.1, No. 8)

Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın.

ATX 12V Güç Bağlayıcısı (8-pin ATX12V1) (bkz. sf.1, No. 3)

Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın.

PCIe Güç Bağlayıcısı(4 pimli PCIE_PWR1)(bkz. sf.1, No. 31)		Üçten fazla PCI Express kartları takıldığında, lütfen bu bağlayıcıya bir 4 pim molex güç kablosu bağlayın.
Sabit Disk KaydediciBağlayıcısı(4 pimli SATA_PWR_1)(bkz. sf.1, No. 22)		Sabit diskin güç durumunu yönetmek için lütfen bu bağlayıcıya Sabit Disk Kaydedici Kablosu bağlayın.
Thunderbolt AICBağlayıcısı(5 pimli TBT1)(bkz. sf.1, No. 30)		Bir ThunderboltTM eklenti kartı (AIC) taktığınızda, lütfen bu bağlayıcıya 5 pimli bir sinyal kablosu (GPIO kablosu) bağlayın.
Seri Bağlantı NoktasıBağlantısı(9-pin COM1)(bkz. sf.1, No. 27)		Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.

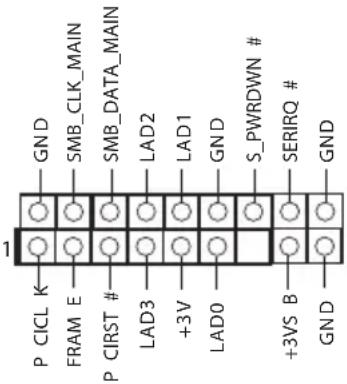

TPM bağlantısı(17-pin TPMS1)(bkz. sf.1, No. 28)		Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve veril-eri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı za-manda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.

1.5 Akıllı Anahtar

DDR4 ECC, LGA 2011-3 Sokette Intel ^® Xeon ^® i ^o lemci E5 serisi ile birlikte ara belleksiz bellek /RDIMM desteği

CMOS Temizleme

Düğmesi

(CLRCBTN)

(bkz. sf. 3, No. 14)

CMOS Temizleme

Düğmesi kullanıcıların

CMOS değerlerini hızlı

bir şekilde temizlemelerini

sağlar.

Bu işlev yalnızca bilgisayarınızı kapattığınızda ve fişini prizden çektiğinizde çalışır.
