MANUAL DE USUARIO X99 Extreme4/3.1 ASROCK
Gracias por comprar la placa base ASRock X99 Extreme4/3.1, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
1.2 Especificaciones
Platafor-
ma
CPU
^TM i7 y Xeon ^®
18-Core para el zócalo LGA 2011-3
Conjunto
de chips
X99
Memoria
3200+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133
* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)
procesadores Intel® Xeon® de la serie E5 en el zócalo LGA 2011-3
(consulte la ADVERTENCIA)
Ranura de expansión
en modo x16 y PCIE5 en modo x8)
* Si instala un procesador con 28 líneas, PCIE1, PCIE3 y PCIE5 funcionarán a x16, x8 y x4, respectivamente.
* Si se instala el módulo PCI Express M.2, PCIE5 se deshabilitará
^TM , 3-Way
CrossFireX ^TM y CrossFireX ^TM
* Si instala una CPU con 28 canales, SLI ^TM , 3-Way SLI ^TM y SLI ^TM de 3 vías no se admite.
Audio
ALC1150 Audio Codec)
ASRock Full Spike)
- Tapas de audio Nichion de la serie Fine Gold
- 115dB SNR DAC con amplificador diferencial
- Amplificador de auriculares de alta calidad TI* NE5532 (admite auriculares de hasta 600 ohmios)
- Tecnología Direct Drive
- Cubierta de aislaiento de EMI (interferencias electromagnéticas)
- Protección de aislamiento PCB (circuito impreso)
LAN
trostática (protección ASRock Full Spike)
802.3az
Panel trasero I/O
electricidad estática (protección ASRock Full Spike))
electricidad estática (protección ASRock Full Spike))
LED)
Entrada de línea / Altavoz frontal / Micrófono
USB 3.1
ASRock/
A+C
es decir, protección total contra picos ASRock)
es decir, protección total contra picos ASRock)
Almace-
namiento
lidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI y conexión en caliente y tecnología de ahorro ASRock HDD
(el conector S_SATA3_3 se comparte con el puerto eSATA)
(el conector S_SATA3_2 se comparte con el puerto Ultra M.2 Socket)
* RAID solamente se admite en los puertos SATA3_0 \~ SATA3_5.
y SATA3_5)
* Compatibilidad pendiente
AHCI y Conexión en caliente
M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)
Conecto-
res
pines)
pines) (Control de velocidad de ventilador inteligente)
alimentación de alta densidad)
(compatible con protección contra electricidad estática (protección ASRock Full Spike))
(compatible con protección contra electricidad estática (protección ASRock Full Spike))
Función del BIOS
gráfica de usuario multilingüe (1 BIOS Principal y 1 BIOS de copia de seguridad)
segura
1.5V, VPPM
Monitor del hard- ware
ocidad del ventilador del chasis por temperatura de la CPU)
interno de la CPU, +12V, +5V, +3,3V
so
compatible con ErP/EuP)
* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com
Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la configuración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.
Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows* de 32 bits. Los sitemas operativos Windows* de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows* no puede utilizar.
1.3 Instalación de los puentes
La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.
Short
Open
Puente de borrado de
CMOS
(CLRCMOS1)
(consulte la pág.1, N.º 26)
Predeterminado
Borrado de CMOS
CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.
El interruptor de borrado CMOS tiene la misma función que el puente de borrado de CMOS.
Puente de selección del
BIOS
(BIOS_SEL1)
(consulte la pág.1, N.º 25)
Predeterminado (BIOS Principal)
BIOS de copia
de seguridad
Esta placa base contiene dos BIOS integrados, un BIOS principal (BIOS_A) y un BIOS de copia de seguridad (BIOS_B), que aumentan la protección para la seguridad y la estabilidad de su sistema. Normalmente, el sistema funciona con el BIOS principal. Sin embargo, si el BIOS principal está dañado de alguna forma, deberá utilizar una tapa de puente para acortar el pin2 y el pin3. De esta forma, el sistema arrancará desde el BIOS de copia de seguridad la próxima vez que lo inicie. A continuación, utilice "Secure Backup UEFI" (copia de seguridad segura de UEFI) en la herramienta de configuración del BIOS para copiar el archivo del BIOS al BIOS principal para garantizar el correcto funcionamiento del sistema. Para garantizar la seguridad del sistema, los usuarios no pueden actualizar el BIOS de copia de seguridad de forma manual. Los usuarios podrán consultar el indicador LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identificar qué BIOS está activado.
1.4 Conectores y cabezales incorporados
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
Cabezal del panel del sistema
(PANEL1 de 9 pines)
(consulte la pág.1, N.º 21)
Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.
Cabezal de indicador LED de alimentación (PLED1 de 3 pines) (consulte la pág.1, N.º 19)
Conecte el indicador LED de alimentación del chasis a este cabezal para indicar el estado de alimentación del sistema.
Conectores Serie ATA3
(S_SATA3_0_1:
consulte la pág.1, N.º 11)
(S_SATA3_2_3:
(consulte la pág. 1, N.º 12)
(SATA3_0_3:
consulte la pág.1, N.º 13)
(SATA3_1_4:
(consulte la pág. 1, N.º 14)
(SATA3_2_5:
(consulte la pág. 1, N.º 15)
Conector express serie
SATA
(SATAE_1)
(consulte la pág.1, N.º 16)
Estos diez conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si se ha conectado el puerto eSATA en el panel trasero I/O, no funcionará el puerto interno S_SATA3_3. Si se ha ocupado el módulo Ultra M.2, el S_SATA3_2 interno no funcionará.
* RAID solamente se admite en los puertos SATA3_0 \~ SATA3_5.
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 23)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 24)
Contacte o a este conector dispositivos de almacenamiento SATA o PCIe. El conector express SATA se comparte con SATA3_4 y SATA3_5.
*La interfaz SATA Express es una combinación de SATAE_1, SATA3_4 y SATA3_5.
Cabezales USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 9)
Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada cabezal USB 3.0 admite dos puertos.
Cabezal de audio del panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 29)
Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.
- El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
- Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
Cabezal de altavoces del chasis
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 20)
Conecte el altavoz del chasis a este cabezal.
Conectores del ventilador de alimentación y del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 18)
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 17)
Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. La velocidad del ventilador CHA_FAN se puede controlar mediante UEFI o A-Tuning.
(CHA_FAN3 de 3 pines)
(consulte la pág.1, N.º 10)
(PWR_FAN1 de 3 pines)
(consulte la pág.1, N.º 32)
Conectores del ventilador de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 4)
(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 6)
Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 8)
Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 3)
Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.
Conector de alimentación
PCIe
(PCIE_PWR1 de 4 pines)
(consulte la pág.1, N.º 31)
Conecte a este conector un cable de alimentación molex de 4 pines cuando se instalen más de tres Tarjetas PCI Express.
| Conector de ahorro de energía HDD(SATA_PWR_1 de 4pines)(consulte la pág.1, N.o 22) |  | Conecte el cable de ahorro HDDa este conector para gestionar el estado de la potencia de HDD. |
| Conector ThunderboltAIC(TBT1 de 5 pines)(consulte la pág.1, N.o 30) |  | Conecte un cable de señal de 5 pines (cables GPIO) a este conector cuando instales una tarjeta adicional (AIC) ThunderboltTM. |
| Cabezal de puerto serie(COM1 de 9 pines)(consulte la pág.1, N.o 27) |  | Este cabezal COM1 admite un módulo de puerto serie. |

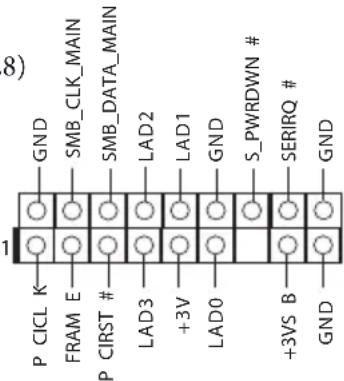

| Cabezal TPM(TPMS1 de 17 pines)(consulte la pág.1, N.o 2 |  | Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma. |
1.5 Interruptores inteligentes
Admite ECC DDR4, memoria sin búfer/RDIMM con procesadores Intel® Xeon® de la serie E5 en el zócalo LGA 2011-3
Interruptor de borrado de CMOS
(CLRCBTN)
(consulte la pág.3, N.º 14)
El interruptor de borrado de CMOS permite a los usuarios borrar rápidamente los valores de CMOS.
Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte la corriente.
