РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X99 Extreme4/3.1 ASROCK

Благодарим вас за приобретение надежной системной платы ASRock X99 Extreme4/3.1, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦII. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

1.2 Спецификация

Платформа

стеклоткани

4n

и 18-ядерный Xeon ^® для разъема LGA 2011-3

Чипсет

^* X99

Память

Technology

* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб- сайте ASRock. (http://www.asrock.com/)

DIMM)

RDIMM с процессорами Intel® Xeon® серии E5 в LGA 2011-3 Socket

«ПРЕДОСТЕРЕЖЕНИЕ»)

Слот

расширения

PCIE3 в режиме x16; PCIE5 в режиме x8)

* При установке центрального процессора, имеющего 28 линий, используются слоты PCIE1/PCIE3/PCIE5 в режимах x16/x8/x4.

* При установке модуля М.2 PCI Express слот PCIE5 будет отключен

CrossFireX ^TM и CrossFireX ^TM

^TM , 3-Way

^TM , 3-Way SLI ^TM и SLI ^TM

* При установке центрального процессора, имеющего 28 линий, технология 3-Way SLI™ не поддерживается.

и PCIE3)

Аудио

защитой данных (аудиокодек Realtek ALC1150)

Protection)

• Конденсаторы для аудиосистем серии Nichicon Fine Gold
• 115 дБ SNR DAC с дифференциальным усилителем
• Усилитель ТІ® NE5532 Premium Headset Amplifier (поддержка гарнитуры с сопротивлением до 600 Ом)
• Технология Direct Drive
• Крышка с экранированием от электромагнитных помех
• Изолирующее экранирование печатной платы

ЛВС

напряжения (ASRock Full Spike Protection)

Порты ввода- вывода на задней панели

напряжения (ASRock Full Spike Protection)

напряжения (ASRock Full Spike Protection)

SPEED)

динамик / сабвуфер / линейный вход / передние динамики / микрофон

A+C ASRock с расположением порта USB 3.1

электростатического напряжения (ASRock Full Spike Protection)

электростатического напряжения (ASRock Full Spike Protection)

Запоминающие устройства

6,0 ГБ/с с Intel® X99, технологии RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13), NCQ, AHCI, "горячего" подключения и ASRock HDD Saver (разъем S_SATA3_3 используется с портом eSATA) (разъем S_SATA3_2 используется с портом Ultra M.2 Socket)

* Поддержка RAID только на портах SATA3_0 \~SATA3_5.

с SATA3_4 и SATA3_5)

* О поддержке будет объявлено

и «горячей» замены

6,0 ГБ/с и модуля М.2 PCI Express до версии Gen3 x4 (32 ГБ/с)

Разъемы

1 x 3-контактный)

4-контактный, 2 x 3-контактный)

("Умный" регулятор скорости вентилятора)

(3-контактный)

питания высокой плотности)

от электростатического напряжения (ASRock Full Spike Protection)

от электростатического напряжения (ASRock Full Spike Protection)

Параметры BIOS

многоязычного ГИП (1 х основной BIOS и 1 х BIOS резервного копирования)

копирования UEFI

стандарте ACPI 1.1

PCH 1,5 B, VPPM

Контроль оборудования

корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

охлаждения процессора/корпуса

напряжение процессора, внутренние напряжения процессора

oc

питания, соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной OC Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных OC Windows® таких ограничений нет. Для использования той памяти, которую OC Windows® не может использовать, используйте ASRock XFast RAM.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.

Short Open 1 2 3

Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 26)

CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

Предназначение переключателя сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.

Перемычка выбора BIOS

(BIOS_SEL1)

(См. стр. 1, № 25)

по умолчанию (основная BIOS)

2 3

Резервная BIOS

Эта материнская плата снабжена двумя BIOS — основной BIOS (BIOS_A) и BIOS резервного копирования (BIOS_B), — что повышает уровень защиты и стабильности работы системы. Обычно система использует основную BIOS. При повреждении или сбое основной BIOS колпачковой перемычкой замкните контакт 2 и контакт 3, и следующий перезапуск системы будет осуществлен с использованием резервной BIOS. в утилите настройки BIOS используйте опцию Secure Backup UEFI, чтобы выполнить копирование файла BIOS в основную BIOS для восстановления работоспособности системы. Для обеспечения безопасности системы ручное резервное копирование BIOS пользователем отключено. Определить, какая BIOS используется в настоящее время, можно по светодиодному индикатору BIOS (BIOS_A_LED или BIOS_B_LED).

1.4 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка системной панели

(9-контактная, PANEL1)

(См. стр. 1, № 21)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и

индикатор состояния

системы к этой колодке

в соответствии с

распределением

контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса.

Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 19)

Подключите светодиодный индикатор питания корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы.

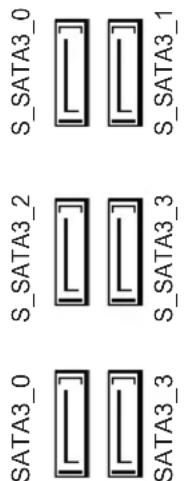

Разъемы Serial ATA3 (S_SATA3_0_1: См. стр. 1, № 11) (S_SATA3_2_3: см. стр. 1, № 12) (SATA3_0_3: См. стр. 1, № 13) (SATA3_1_4: см. стр. 1, № 14) (SATA3_2_5: см. стр. 1, № 15)

SATA3_0 S SATA3_2 S SATA3_0 SATA3_3 S SATA3_3 S SATA3_1

Эти десять разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если на задней панели ввода-вывода подключен порт eSATA, внутренний S_SATA3_3 не работает. Если разъем Ultra M.2 Socket занят, внутренний S_SATA3_2 не работает.

* Поддержка RAID только на портах SATA3_0 \~ SATA3_5.

SATA3_1 SATA3_2 SATA3_4 SATA3_5

Разъем SATA Express (SATAE_1) (См. стр. 1, № 16)

К данному разъему подключаются накопители SATA или PCIe. Разъем SATA Express используется совместно с SATA3_4 и SATA3_5. *Интерфейс SATA Express состоит из SATAE_1, SATA3_4 и SATA3_5.

Колодки USB 2.0.

(9-контактная, USB4_5)

(См. стр. 1, № 23)

(9-контактная, USB6_7)

(См. стр. 1, № 24)

USB PWR P- P+ GND DUMMY 1 P+ GND P- USB PWR

Кроме четырех портов

USB 2.0 на панели ввода- вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.

Колодки USB 3.0

(19-контактная,

USB3_4_5)

(См. стр. 1, № 9)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy 1

Кроме четырех портов

USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта.

Аудиоколодка передней панели

(9-контактная, HD_ AUDIO1)

(См. стр. 1, № 29)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели АС'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку "FrontMic"

панели управления Realtek и отрегулируйте параметр "Recording Volume (Громкость записи)".

Колодка динамика корпуса

(4-контактная, SPEAK-ER1)

(См. стр. 1, № 20)

DUMMY SPEAKER

Предназначена для подключения динамика корпуса.

Разъемы для

вентиляторов корпуса и блока питания

(4-контактный, CHA_ FAN1)

(См. стр. 1, № 18)

(3-контактный, CHA_ FAN2)

(См. стр. 1, № 17)

(3-контактный, CHA_ FAN3)

(См. стр. 1, № 10)

(3-контактный, PWR_ FAN1)

(См. стр. 1, № 32)

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Управление скоростью вентиляторов CHA_FAN может осуществляться посредством UEFI или A-Tuning.

Разъемы вентиляторов ЦП

(4-контактный, CPU_ FAN1)

(См. стр. 1, № 4)

(3-контактный, CPU_ FAN2)

(См. стр. 1, № 6)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Разъем питания АТХ

(24-контактный, ATXPWR1)

(См. стр. 1, № 8)

Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 13.

Разъем питания АТХ 12 В

(8-контактный, ATX12V1)

(Cm. стр. 1, № 3)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания АТХ, подключите его вдоль контакта 1 и контакта 5.

Разъем питания PCIe(4-контактный PCIE_PWR1)(См. стр. 1, No 31)		При установке более трех PCI Express карты подключите к данному разъему 4-контактный кабель Molex.
Разъем HDD Saver(4-контактный SATA_PWR_1)(См. стр. 1, No 22)		Для управления режимом питания жесткого диска подключите к данному разъему кабель HDD Saver.
Разъем Thunderbolt AIC(5-контактный TBT1)(См. стр. 1, No 30)		При установке расширительной платы (AIC-карты)ThunderboltTMподключите к данному разъему 5-контактный сигнальный кабель (кабель интерфейса GPIO).
Колодкапоследовательного порта(9-контактная, COM1)(См. стр. 1, No 27)		Колодка COM1поддерживаетподключение модуляпоследовательногопорта.

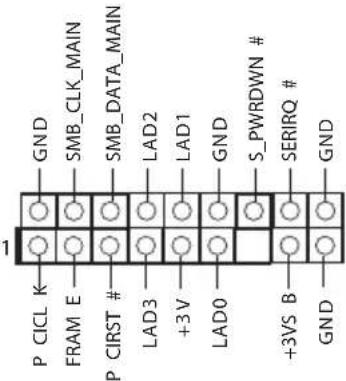

Колодка TPM(17-контактная, TPMS1)(См. стр. 1, No 28)		Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система TPM также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.

1.5 Электронные кнопки

На материнской плате имеется кнопка сброса настроек CMOS для быстрого обнуления значений CMOS.

Кнопка сброса настроек CMOS

(CLRCBTN)

(См. стр. 3, № 14)

Кнопка сброса настроек CMOS предназначена для быстрого обнуления значений CMOS.

Эта функция работает только, если питания компьютера выключено и он отключен от сети питания.
