X99 Extreme4/3.1 - マザーボード ASROCK - 無料のユーザーマニュアル

製品タイプ	マザーボード
ブランド	ASRock
モデル	X99 Extreme4/3.1
ソケット	LGA 2011-3
チップセット	Intel X99
対応プロセッサー	Intel Core i7およびXeon E5（Haswell-E/Broadwell-Eシリーズ）
メモリ	8 x DDR4 DIMM、最大128GB、3200+ MHz（OC）
拡張スロット	5 x PCIe 3.0 x16（CPUによりx16/x8/x4構成）
ストレージ	10 x SATA3（6 Gb/s）、1 x SATA Express、1 x Ultra M.2（PCIe Gen3 x4、32 Gb/s）
USB	4 x USB 3.0、2 x USB 2.0（背面パネル）；1 x USB 3.1 Type-A、1 x USB 3.1 Type-C（背面パネル）
オーディオ	Realtek ALC1150、7.1チャンネル、SNR 115dB、TI NE5532ヘッドホンアンプ（600Ω）
ネットワーク	ギガビットLAN Realtek RTL8111E、802.3az対応
BIOS	デュアルBIOS（メインとバックアップ）、多言語グラフィカルUEFI
寸法（フォームファクタ）	ATX（305 mm x 244 mm）
重量	約1.2 kg
必要な電源	ATX 24ピン + ATX12V 8ピン + PCIe 4ピン（マルチGPU用）
主な機能	マルチGPUサポート（CrossFireX/SLI）、ASRock Full Spike保護、クリアCMOSボタン、M.2 Ultraテクノロジー
メンテナンスと清掃	圧縮空気でほこりを除去、湿気を避ける；溶剤を使用しない
安全	静電気対策をして取り扱う、通電中のコンポーネントに触れない
部品と修理可能性	個別に交換できない部品；ASRockアフターサービスに問い合わせ
一般情報	メーカー保証、ウェブサイト：www.asrock.com

よくある質問 - X99 Extreme4/3.1 ASROCK

ASRock X99 Extreme4/3.1マザーボードに対応するプロセッサーは？

このマザーボードは、LGA 2011-3ソケットでHaswell-EおよびBroadwell-EシリーズのIntel Core i7およびXeon E5プロセッサーをサポートします。正確なモデルについては、ASRockサイトの互換性リストをご確認ください。

RAMメモリを正しくインストールする方法は？

マニュアルに示された順序に従って、DDR4メモリモジュールをDIMMスロットに挿入します。デュアルチャンネルの場合は、同じ色のスロットを使用してください。メモリはオーバークロックで最大3200+ MHzまで動作可能です。

メインBIOSが破損した場合の対処法は？

BIOS_SELジャンパを使用してバックアップBIOSに切り替えます（ピン2-3をショート）。再起動後、'Secure Backup UEFI'ユーティリティを使用してメインBIOSを復元します。バックアップBIOSは手動で更新できません。

CMOS設定をクリアする方法は？

コンピュータの電源を切り、電源コードを抜きます。CLRCMOS1ジャンパを使用する（ピン2-3を5秒間ショート）か、カード背面のクリアCMOSボタンを押します。再通電する前に15秒待ちます。

グラフィックカード1枚の場合、どのPCIeスロットを使用すべきですか？

グラフィックカード1枚の場合は、PCIE1スロット（PCIe 3.0 x16）を使用します。最高の帯域幅を提供します。28レーンのプロセッサを使用する場合、PCIE1、PCIE3、PCIE5スロットはそれぞれx16、x8、x4で動作します。

RAIDの設定方法は？

RAIDはSATA3_0からSATA3_5ポートでのみサポートされています。ハードドライブをこれらのポートに接続し、BIOSに入り、RAIDモードを有効にして、Intel Rapid Storage TechnologyユーティリティでRAIDを設定します。

フロントパネルが動作しない場合の対処法は？

フロントパネルケーブルがPANNEAU1ヘッダーに正しく接続されているか確認してください。LEDの極性（PLED+、PLED-）に注意してください。各機能（電源、リセット、LED）については、マニュアルのピン配置図を参照してください。

このマザーボードでプロセッサをオーバークロックできますか？

はい、BIOS経由でオーバークロックをサポートしています。ロック解除されたプロセッサ（Kシリーズ）を使用してください。注意：オーバークロックはハードウェアを損傷し、保証が無効になる可能性があります。電圧と周波数は段階的に調整してください。

追加のファンの接続方法は？

マザーボードにはCHA_FAN1（4ピン）とCHA_FAN2/3（3ピン）コネクタがあります。黒い線をGNDピンに合わせてファンを接続します。CHA_FANファンの速度はBIOSまたはA-Tuningで制御できます。

対応するオペレーティングシステムは？

マザーボードはWindows 7（32/64ビット）、Windows 8/8.1（64ビット）、Windows 10（64ビット）をサポートしています。ドライバーはASRockサイトから入手できます。32ビットWindowsでは、使用可能なメモリは4GBに制限されます。

使用説明書 X99 Extreme4/3.1 ASROCK

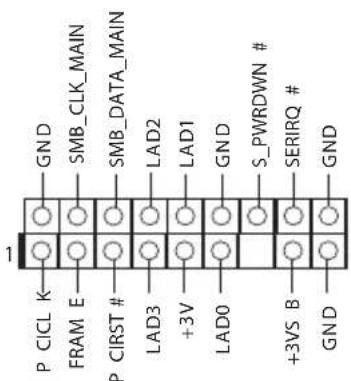

1.4 オンボードのヘッダーとコネクター

(S_SATA3_0_1:

(S_SATA3_2_3:

(SATA3_0_3:

(SATA3_1_4:

(SATA3_2_5:

(SATAE_1)

1.

2.

DUMMY SPEAKER

1.5 スマートスイッチ

(CLRCBTN1)

1 简介

CrossFireX ^TM 技術

^TM , 3-Way CrossFireX ^TM 和

(1 x 主 BIOS and 1 x 備用 BIOS)

整

硬體

監視器

度）

內部電壓

作業系統

8.1 32 位元／8.1 64 位

元／832位元／864位元／732位元／764位元

認證

清除 CMOS 跳線 (CLRCMOS1)

（請參閱第1頁，編號26）

清除 CMOS 預設
