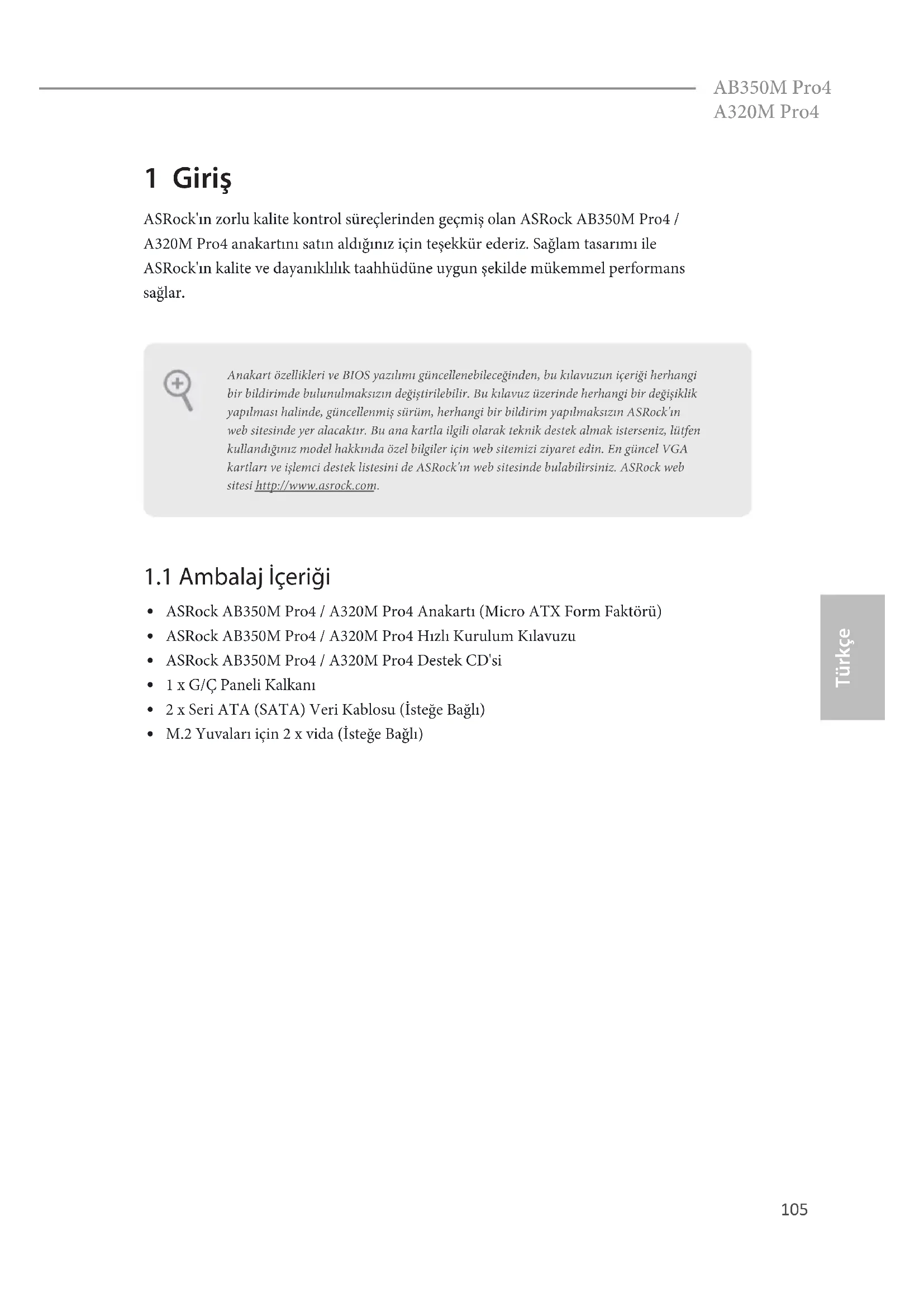

Türkçe 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock AB350M Pro4 / A320M Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

1 x G/Ç Paneli Kalkanı

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

M.2 Yuvaları için 2 x vida (İsteğe Bağlı) Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır. Bu ana kartla ilgili olarak teknik destek almak isterseniz, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve işlemci destek listesini de ASRock'ın web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com.106 Türkçe

Micro ATX Form Faktörü

Yekpare Kapasitör tasarımı İşlemci

AMD Soket AM4 A serisi APU'ları (Bristol Ridge) ve Ryzen CPU'ları(Summit Ridge) destekler

95W Havayla Soğutmayı destekler Yonga kümesi

Çi Kanallı DDR4 Bellek Teknolojisi

4 tane DDR4 DIMM Yuvası

AMD Ryzen serisi işlemciler DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC ve ECC olmayan, ara belleğe alınmamış bellek destekler*

AMD 7. Gen A Serisi APU’lar DDR4 2400/2133 ECC ve ECC olmayan, ara belleğe alınmamış bellek destekler*

• Daha fazla bilgi için lütfen ASRock’ın web sitesindeki Bellek Desteği Listesine başvurun. (http://www.asrock.com/)

• Lütfen DDR4 UDIMM maksimum frekans desteği için bkz. sayfa

En fazla sistem belleği kapasitesi: 64GB

DIMM Yuvalarında 15 μ Altın Temas Genişletme Yuvası

• Önyükleme diskleri olarak NVMe SSD destekler

• AMD Ryzen serisi işlemciler PCIE2: x16 modu destekler.

A-serisi APU'da entegre AMD Radeon

En fazla paylaşılan bellek 2GB

Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI

Üçlü Monitör DesteğiAB350M Pro4 A320M Pro4

4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz değerlerine kadar en fazla çözünürlükle HDMI destekler

1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler

HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü kullanılmalıdır)

DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-ray (BD) kayıttan yürütme destekler Ses

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)

• 7.1 CH HD Ses kongürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir.

Üstün Blu-ray Ses desteği

Dalgalanma Koruması Destekler

Yerel Ağ Üzerinden Açmayı destekler

Yıldırım/ESD Koruması destekler

LAN Kablosu Algılama destekler

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

PXE özelliğini destekler Arka Panel G/Ç

1 x PS/2 Fare Bağlantı Noktası

1 x PS/2 Klavye Bağlantı Noktası

1 x D-Sub Bağlantı Noktası

1 x DVI-D Bağlantı Noktası

1 x HDMI Bağlantı Noktası

2 x USB 2.0 Bağlantı Noktası (ESD Koruması Destekler)

1 x USB 3.0 Tip C Bağlantı Noktası (ESD Koruması Destekler )

4 x USB 3.0 Bağlantı Noktası (ESD Koruması Destekler)

LED’e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

• M2_2 ve SATA3_4 paylaşım yolları. Herhangi biri kullanımdaysa diğeri devre dışı bırakılacaktır.

1 x M.2 Yuvası (M2_2), 2230/2242/2260/2280 M.2 SATA3 6,0 Gb/ s modül tipini destekler** ** Önyükleme diskleri olarak NVMe SSD destekler ** ASRock U.2 Takımını destekler Bağlayıcı

1 x COM Bağlantı Noktası Bağlantısı

1 x Güç LED’i ve Hoparlör Bağlantısı

1 x RGB LED Bağlantısı

• 12V/3A, 36W LED Dizisine kadar destekler

1 x AMD Fan LED Bağlantısı

1 x İşlemci Fanı Bağlayıcısı (4 pimli)

• İşlemci Fan Bağlayıcı, en fazla 1 A (12 W) fan gücünde işlemci fanı destekler.

2 x Kasa Fanı konektörü (1 x 4-pin, 1 x 3-pin) (Akıllı Fan Hızı Kontrolü)

• CHA_FAN1, 3 pimli fanın mı yoksa 4 pimli fanın mı kullanımda olduğunu otomatik olarak algılayabilir.

1 x 24 pim ATX Güç Bağlayıcısı

1 x 8 pim 12V Güç Bağlayıcısı

1 x AMD LED Fan USB Bağlantısı (yalnızca AB350M Pro4 için)

2 x USB 2.0 Bağlantısı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması destekler)

1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler) (ESD Koruması destekler) BIOS Özelliği

Çok dilli GUI desteği ile AMI UEFI Legal BIOS

"Tak ve Oynat" özelliğini destekler

ACPI 5.1 uyumluluğu uyandırma olayları

Bağlantı teli olmadan çalıştırma özelliğini destekler

• Detaylı ürün bilgisi için lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojisinin uygulanması veya üçüncü taraf hız aşırtma araçlarının kullanılması da dâhil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşenlere ve aygıtlara zarar verebilir. Bu, riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız. Donanım Monitörü

İşlemci/Kasa sıcaklığı tespiti

İşlemci/Kasa Fanı Devirölçer

İşlemci/Kasa Fanı çoklu hız kontrolü

erilim izleme: +12V, +5V, +3,3V, Vcore İşletim Sistemi

• Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin:http://www.asrock.com Onaylar

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir)110 Türkçe

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3 pimli bağlantı telini göstermektedir. CMOS'u Temizle Bağlantı Teli (CLRMOS1) (bkz. s.1, No. 19 veya s.3, No. 18) CLRMOS1, CMOS verilerini temizlemenizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, şifre, tarih, saat ve varsayılan kullanıcı prolinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın. CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin. CMOS'u TemizleVarsayılanAB350M Pro4 A320M Pro4

1.4 Yerleşik Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı (9 pimli PANEL1) (bkz. s.1, No. 14 veya s.3, No. 13) Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimlere dikkat edin. PWRBTN (Güç Anahtarı): Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz. RESET (Sıfırlama Anahtarı): Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması hâlinde reset (sıfırla) düğmesine basın. PLED (Sistem Güç LED'i): Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku duru- munda ya da kapalıyken (S5) LED ışık söner. HDLED (Sabit Disk Etkinlik LED'i): Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar. Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü etkinliği LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ve pim düzenlemelerinin düzgün şekilde yapıldığından emin olun. Yerleşik bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ve bağlayıcılar üzerine yerleştirilmesi ana karta kalıcı hasar verebilir. GND

RESET#PWRBTN#PLED-PLED+

GND112 Türkçe Güç LED’i ve Hoparlör Bağlantısı (7 pimli SPK_PLED1) (bkz. s.1, No. 15 veya s.3, No. 14) Lütfen kasa güç LED’ini ve kasa hoparlörünü bu bağlantıya takın. Seri ATA3 Bağlayıcıları (SATA3_1: (bkz. s.1, No. 13 veya s.3, No. 12) (SATA3_2: (bkz. s.1, No. 12 veya s.3, No. 11) (SATA3_3: (bkz. s.1, No. 10 veya s.3, No. 9) (SATA3_4: (bkz. s.1, No. 11 veya s.3, No. 10) Bu dört SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler.

• M2_2 ve SATA3_4 paylaşım yolları. Herhangi biri kullanımdaysa diğeri devre dışı bırakılacaktır. AMD LED Fan USB Bağlantısı (4 pimli USB_5) (bkz. s.1, No. 9) Bu bağlantı, AMD SR3 Soğutucusunda bulunan USB konektörünü bağlamak için kullanılır. USB 2.0 Bağlantıları (9-pin USB_2_3) (bkz. s.1, No. 17 veya s.3, No. 16) (9-pin USB_2_4) (bkz. s.1, No. 18 veya s.3, No. 17) Bu anakartta iki başlık vardır. Her bir USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme- ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

bağlantısına takın: A. Mic_IN'i (MIC) MIC2_L'ye bağlayın. B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın. C. Toprak'ı (GND) Toprak'a (GND) bağlayın. D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur. E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin ve “Kayıt Ses Seviyesi”ni ayarlayın. USB 3.0 Bağlantı (19-pin USB3_3_4) (bkz. s.1 veya s.3, No. 8) Bu ana kartta bir bağlantı vardır. Her bir USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir. Ön Panel Ses Bağlantısı (9 pimli HD_AUDIO1) (bkz. s.1, No. 22 veya s.3, No. 21) Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir. Kasa Fanı Bağlayıcıları (4 pimli CHA_FAN1) (bkz. s.1, No. 23 veya s.3, No. 22) (3 pimli CHA_FAN2) (bkz. s.1, No. 16 veya s.3, No. 15) Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pimine bağlayın.

İşlemci Fanı Bağlayıcı (4 pimli CPU_FAN1) (bkz. s.1 veya s.3, No. 2) Bu ana kart, 4 pimli bir işlemci fanı (Sessiz Fan) bağlayıcı sağlar. 3 pimli bir işlemci fanı bağlamak isterseniz lütfen Pim 1-3'e bağlayın. ATX Güç Bağlayıcısı (24 pimli ATXPWR1) (bkz. s.1 veya s.3, No. 7) Bu ana kart, 24 pimli ATX güç bağlayıcısı sağlar. 20 pimli ATX güç beslemesi kullanmak için lütfen Pim 1 ve Pim 13'e bağlayın. ATX 12V Güç Bağlayıcısı (8 pimli ATX12V1) (bkz. s.1 veya s.3, No. 1) Bu ana kart, 8 pimli ATX 12V güç bağlayıcısı sağlamaktadır. 4 pimli ATX güç beslemesi kul- lanmak için lütfen Pim 1 ve Pim 5'e bağlayın. Seri Bağlantı Noktası Bağlantısı (9 pimli COM1) (bkz. s.1, No. 20 veya s.3, No. 19) Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler. TPM bağlantısı (17 pimli TPMS1) (bkz. s.1, No. 21 veya s.3, No. 20) Bu bağlayıcı, anahtarlar, dijital sertikalar, şifreler ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcı olur.

Türkçe RGB LED Bağlantısı (4 pimli RGB_HEADER1) (bkz. s.1 veya s.3, No. 5) RGB LED bağlantı yeri, kullanıcıların çeşitli LED aydınlatma efektleri arasından seçim yapmasını sağlayan RGB LED uzatma kablosunu bağlamak için kullanılır. Dikkat: RGB LED kablo- sunu kesinlikle yanlış yönde takmayın. Aksi takdirde kablo hasar görebilir. AMD FAN LED Bağlantısı (4 pimli AMD_FAN_ LED1) (bkz. s.1 veya s.3, No. 6) AMD FAN LED Bağlantısı, AMD Soğutucu ile gelen RGB LED uzatma kablosunu bağlamak için kullanılır. Kablo bağlantısı kullanıcıların çeşitli LED aydınlatma efektlerini seçmelerini sağlar. Dikkat: FAN LED kablo- sunu kesinlikle yanlış yönde takmayın. Aksi takdirde kablo hasar görebilir. 12V G R B
