РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AB350M Pro4 ASROCK

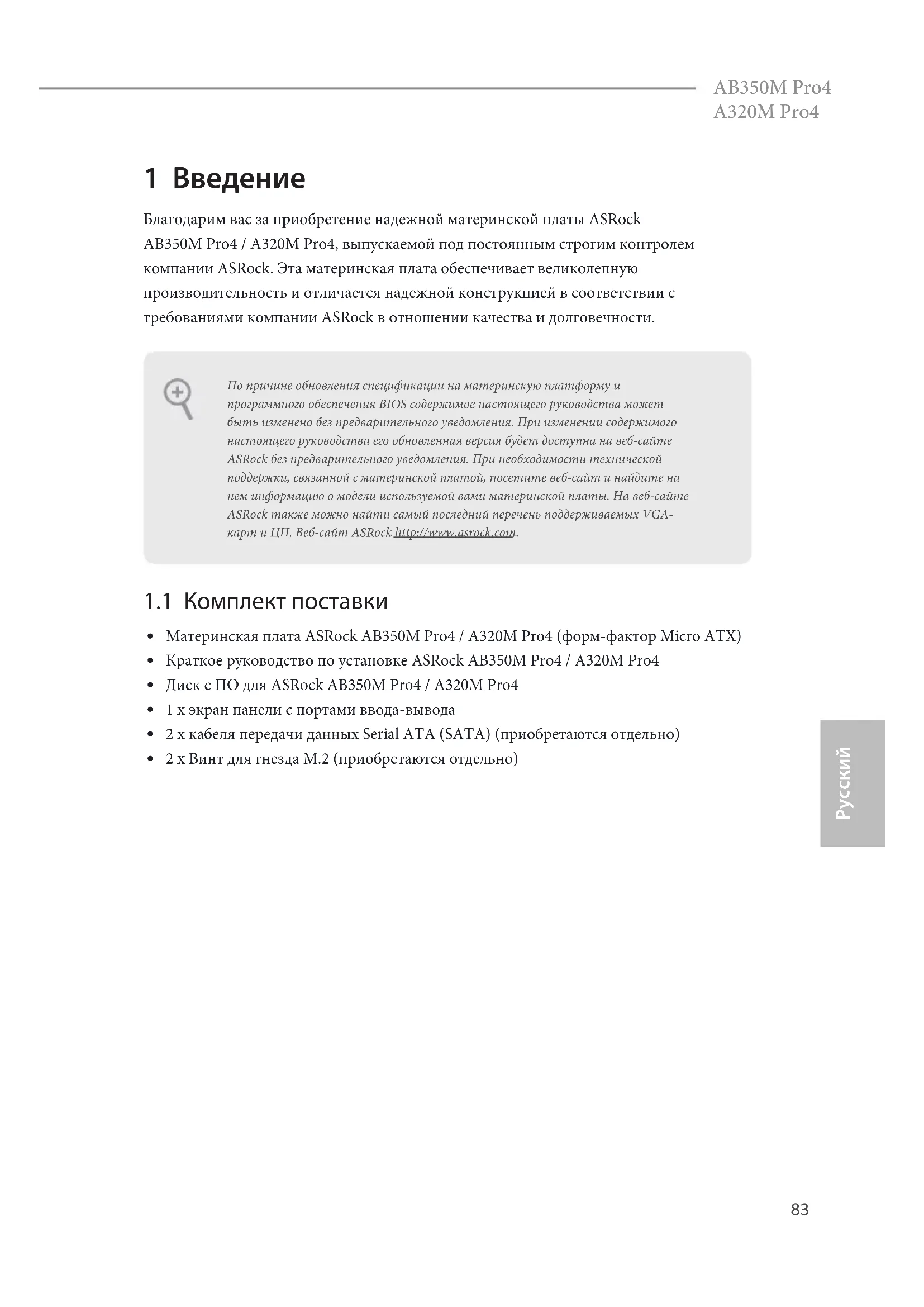

Благодарим вас за приобретение надежной материнской платы ASRock AB350M Pro4 / A320M Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-kарт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
- Материнская плата ASRock AB350M Pro4 / A320M Pro4 (форм-фактор Micro ATX)
- Краткое руководство по установке ASRock AB350M Pro4 / A320M Pro4
• Диск с ПО для ASRock AB350M Pro4 / A320M Pro4
• 1 х экран панели с портами ввода-вывода
• 2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 2 x Винт для гнезда М.2 (приобретаются отдельно)
1.2. Технические характеристики
Платформа
• Форм-фактор Micro ATX
- Схема на основе твердотельных конденсаторов
4n
- Поддерживаются процессоры AMD APU серии A (Bristol Ridge) и Ryzen (Summit Ridge) под сокет AM4
- Digi Power design
- Система питания 9
- Поддерживается воздушное охлаждение, 95 Вт
Чипсет
• AMD Promontory B350 (AB350M Pro4)
• AMD Promontory A320 (A320M Pro4)
Память
• Двухканальная память DDR4
• 4 x гнезда DDR4 DIMM
- ЦП AMD серии Ryzen поддерживают модули небуферизованной памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 с ECC и без ECC*
- Процессоры APU AMD серии A 7-го поколения поддерживают модули небуферизованной памяти DDR4 2400/2133 с ЕСС и без ЕСС*
* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/)
* Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 24.
• Максимальный объем ОЗУ: 64 Гб
• Гнезда DIMM с золочеными контактами 15мк
Слот
• 1 x Слот PCI Express 3.0 x16 (PCIE2:режим x16)*
расширения
* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.
* Для ЦП AMD серии Ryzen PCIE2 работает в режиме x16
* Для процессоров APU AMD серии A 7-го поколения слот PCIE2 работает в режиме x8
- 1 x Слот PCI Express 2.0 x16 (PCIE3:режим x4 (AB350M Pro4) / режим x2 (A320M Pro4))
• 1 x PCI Express 2.0 x1
Графическая подсистема
- Встроенный видеоадаптер AMD Radeon ^TM R7/R5 в процессорах APU серий А
- DirectX 12, пиксельные шейдеры 5.0
• Максимальный объем общей памяти 2 ГБ
- Три видеовыхода: D-Sub, DVI-D и HDMI
- Поддержка работы с тремя мониторами
- Поддерживается HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160) при частоте обновления 30 Гц
- На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60 Гц
- Поддерживается D-Sub с максимальным разрешением до 1920x1200 при частоте обновления 60 Гц
- Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)
- Поддержка функции защиты HDCP через порты DVI-D и HDMI
- Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI
Звук
- 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)
*Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.
- Поддержка Premium Blu-ray Audio
- Защита от перенапряжения
- Конденсаторы для аудиосистем ELNA
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Мбит/с
• Realtek RTL8111GR
- Поддерживается пробуждение по ЛВС
- Молниезащита и защита от электростатических разрядов
- Поддерживается определение сетевого кабеля
- Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE
Порты ввода- вывода на задней панели
• 1 x PS/2 мышь
• 1 x PS/2 для клавиатуры
• 1 x порт D-Sub
• 1 x порт DVI-D
• 1 x порт HDMI
- 2 x порт USB 2.0 (защитой от электростатического напряжения)
- 1 x порт USB 3.0 типа C (защитой от электростатических разрядов)
- 4 x порт USB 3.0 (защитой от электростатического напряжения)
- 1 x порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)
- Разъемы HD Audio: Линейный вход / передние динамики / микрофон
Запоминающие устройства
- 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».*
* Общие каналы M2_2, и SATA3_4. Если используется один из этих двух слотов, второй будет отключен.
- 1 x слот Ultra M.2 (M2_1), поддерживает модуль M.2 PCI Express типа 2242/2260/2280 вплоть до Gen3 x4 (32 Гбит/с) (с процессором Ryzen) или Gen3 x2 (16 Гбит/с) (с APU серии A).**
- 1 x слот M.2 (M2_2), поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280 со скоростью передачи данных 6,0 Гбит/с*
** Поддерживаются в качестве загрузочных SSD-диски типа NVMe.
** Поддерживается комплект ASRock U.2.
Разъемы
• 1 x колодка СОМ-порта
• 1 x колодка ТРМ
- 1 х колодка светодиодного индикатора питания и динамика корпуса
• 1 x колодка светодиодной RGB-подсветки
* Поддерживается светодиодная лента (максимум 12 В/3 А, 36 Вт).
- 1 х колодка для подключения светодиодной подсветки вентилятора AMD.
• 1 x разъем для вентилятора охлаждения ЦП (4-контактный)
* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).
- 2 x разъема для вентилятора корпуса (1 x 4-контактный, 1 x 3-контактный) ("Умный" регулятор скорости вентилятора)
* Для разъемов CHA_FAN1 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.
• 1 x разъем питания ATX, 24-контактный
• 1 x разъем питания 12 В, 8-контактный
• 1 х аудиоразъем на передней панели
- 1 x Колодка USB для вентилятора со светодиодной подскветкой AMD (только на модели AB350M Pro4).
- 2 х колодки USB 2.0 (4 порта USB 2.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)
- 1 х колодка USB 3.0 (2 порта USB 3.0) с защитой от электростатических разрядов (ASRock Full Spike Protection)
Параметры BIOS
- AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса
- Поддержка технологии «Plug and Play»
- Совместимость с управлением энергопотреблением по АСРІ 5.1
- Поддержка функции JumperFree
- Поддерживается SMBIOS 2.3
• Регулировка напряжений DRAM
Контроль оборудования
• Датчик температуры процессора/корпуса
• Тахометр вентилятора охлаждения процессора / корпуса
• Тихая работа вентилятора охлаждения процессора/корпуса
- Управление скоростью вращения вентилятора охлаждения процессора/корпуса
- Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore
Операционные системы
- Microsoft® Windows® 10 (64-разрядная)
* Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock:http://www.asrock.com
Сертификация
- FCC, CE, WHQL
- Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)
* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com
Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.
1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки.
Short
Open
Перемычка сброса настроек
CMOS
(CLRMOS1)
(См. стр. 1, № 19 или 3, № 18)
по умолчанию
Сброс настроек
CMOS
CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.
Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.
1.4 Колодки и разъемы, расположенные на материнской плате
Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
Колодка системной панели (9-контактная, PANEL1)
(См. стр. 1, № 14 или 3, № 13)
Подключите
расположенные на
корпусе выключатель
питания, кнопку
перезагрузки и индикатор
состояния системы к этой
колодке в соответствии
с распределением
контактов,
приведенным ниже.
Перед подключением
кабелей определите
положительный
и отрицательный
контакты.
PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.
Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_PLED1)
(См. стр. 1, № 15 или 3, № 14)
индикатора питания и
динамика корпуса.
Разъемы Serial ATA3
(SATA3_1:
См. стр. 1, № 13 или 3, № 12)
(SATA3_2:
См. стр. 1, № 12 или 3, № 11)
(SATA3_3:
См. стр. 1, № 10 или 3, № 9)
(SATA3_4:
См. стр. 1, № 11 или 3, № 10)
Эти четыре разъема
SATA3 предназначены
для подключения кабелей
SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
* Общие каналы M2_2,
и SATA3_4. Если
используется один из этих двух слотов, второй будет отключен.
Колодка USB для
вентилятора со
светодиодной подскветкой
AMD.
(4-контактная, USB_5)
(см. стр. 1, № 9)
Эта колодка служит для
подключения разъема
USB на кулере AMD SR3.
Колодки USB 2.0
(9-контактная, USB_2_3)
(См. стр. 1, № 17 или 3, № 16)
(9-контактная, USB_2_4)
(См. стр. 1, № 18 или 3, № 17)
На системной плате
размещены две колодки.
Каждая колодка USB 2.0 может поддерживать два порта.
Колодка USB 3.0
(19-контактная, USB3_3_4)
(См. стр. 1 или 3, № 8)
На системной плате
размещена одна колодка.
Каждая колодка USB 3.0
может поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная, HD_AUDIO1)
(См. стр. 1, № 22 или 3, № 21)
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
- При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
Λ. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_I (LIN) κ OUT2_I.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы вентиляторов
корпуса
(4-контактный, CHA_FAN1)
(См. стр. 1, № 23 или 3, № 22)
(3-контактный, CHA_FAN2)
(См. стр. 1, № 16 или 3, № 15)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
| Разъем вентилятораFAN_VOLTAGE_CIохлаждения процессора(4-контактный, CPU_FAN1)(См. стр. 1 или 3, No 2) |  | SPEED_CONTROL | Эта материнскаяплата снабжена4-контактным разъемомдля малошумящеговентилятора ЦП. Если высобираетесь подключить3-контактный вентиляторохлаждения процессора,подключайте его кконтактам 1-3. |
| Разъем питания ATX(24-контактный, ATXPWR1)(См. стр. 1 или 3, No 7) |  | | Эта материнская платаснабжена 24-контактнымразъемом питания ATX.Чтобы использовать20-контактныйразъем питания ATX,подключите его вдольконтакта 1 и контакта 13. |
| Разъем питания ATX 12 B(8-контактный, ATX12B1)(См. стр. 1 или 3, No 1) |  | | Эта материнская платаснабжена 8-контактнымразъемом питания ATX12 В. Чтобы использовать4-контактныйразъем питания ATX,подключите его вдольконтакта 1 и контакта 5. |
| Колодка последовательногопорта(9-контактная, COM1)(См. стр. 1,No 20 или 3, No 19) |  | | Колодка COM1поддерживаетподключение модуляпоследовательного порта. |

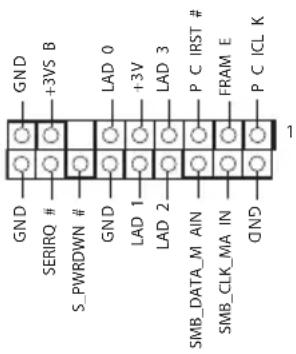

Колодка ТРМ
(17-контактная, TPMS1)
(См. стр. 1, № 21 или 3, № 20)
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных.
Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
Колодка светодиодной
RGB-подсветки
(4-контактная, RGB_HEAD-ER1)
(см. стр. 1 или 3, № 5)
Колодка светодиодной RGB-подсветки служит для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты.
Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.
Колодка для подключения светодиодной подсветки вентилятора AMD.
(4-контактная, AMD_FAN_LED1)
(см. стр. 1 или 3, № 6)
Колодка для подключения светодиодной подсветки вентилятора AMD служит для подключения удлинительного кабеля светодиодной RGB-подсветки, который поставляется с кулером AMD. Подключив этот кабель, можно различные световые эффекты.
Внимание! Категорически запрещается подключать кабель светодиодной подсветки вентилятора с нарушением полярности, так как это может привести к его повреждению.
