Caractéristiques techniques	Détails
Format	Micro ATX
Socket	AM4
Chipset	AMD B350
RAM	4 x DDR4, jusqu'à 64 Go, 2400/2133/1866 MHz
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x1
Ports SATA	4 x SATA3 6.0 Gb/s
Ports USB	6 x USB 3.1 Gen1, 2 x USB 2.0
Audio	Realtek ALC892, 7.1 canaux
Réseau	Gigabit LAN
Utilisation	Idéale pour les configurations de jeux et de bureautique
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Support de la technologie TPM 2.0
Informations générales	Compatible avec les processeurs Ryzen et APU AMD

FOIRE AUX QUESTIONS - AB350M Pro4 ASROCK

Comment installer la carte mère ASROCK AB350M Pro4 ?

Pour installer la carte mère, suivez ces étapes : 1. Éteignez l'ordinateur et débranchez-le. 2. Retirez le panneau latéral du boîtier. 3. Fixez la carte mère sur les entretoises avec des vis. 4. Connectez les câbles d'alimentation, de données et les composants comme le processeur et la RAM.

Quels processeurs sont compatibles avec la ASROCK AB350M Pro4 ?

La carte mère ASROCK AB350M Pro4 est compatible avec les processeurs AMD Ryzen de première et deuxième génération, ainsi que les processeurs AMD A-Series et Athlon.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'Del' au démarrage. Utilisez l'option 'Instant Flash' pour sélectionner le fichier et mettre à jour le BIOS.

Que faire si la carte mère ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée. Assurez-vous également que tous les câbles sont bien connectés et que la RAM est installée correctement. Si le problème persiste, testez l'alimentation sur un autre système.

Comment résoudre des problèmes de surchauffe avec la carte mère ?

Assurez-vous que le système de refroidissement est correctement installé et fonctionnel. Vérifiez également que le boîtier a une bonne circulation d'air et que les ventilateurs sont opérationnels. Nettoyez les ventilateurs et dissipateurs de chaleur de la poussière.

Quels types de mémoire RAM sont compatibles avec la carte mère ASROCK AB350M Pro4 ?

La carte mère prend en charge la mémoire DDR4 avec des vitesses allant jusqu'à 3200 MHz (OC). Vous pouvez installer jusqu'à 32 Go de RAM en utilisant deux emplacements DIMM.

Comment activer le mode RAID sur la carte mère ?

Accédez au BIOS en appuyant sur 'Del' au démarrage. Allez dans l'onglet 'Storage Configuration' et changez le mode SATA en 'RAID'. Ensuite, redémarrez et configurez le RAID via l'utilitaire RAID au démarrage.

Quel est le format de la carte mère ASROCK AB350M Pro4 ?

La carte mère ASROCK AB350M Pro4 est au format Micro ATX.

Comment résoudre des problèmes de connexion réseau sur la carte mère ?

Vérifiez que le câble réseau est correctement branché. Assurez-vous que les pilotes de la carte réseau sont à jour. Si nécessaire, désactivez et réactivez la carte réseau dans le Gestionnaire de périphériques.

Comment connecter des périphériques USB à la carte mère ?

Connectez vos périphériques USB aux ports USB disponibles à l'arrière de la carte mère ou sur le panneau avant du boîtier, en vérifiant que les câbles internes sont correctement connectés à la carte mère.

MODE D'EMPLOI AB350M Pro4 ASROCK

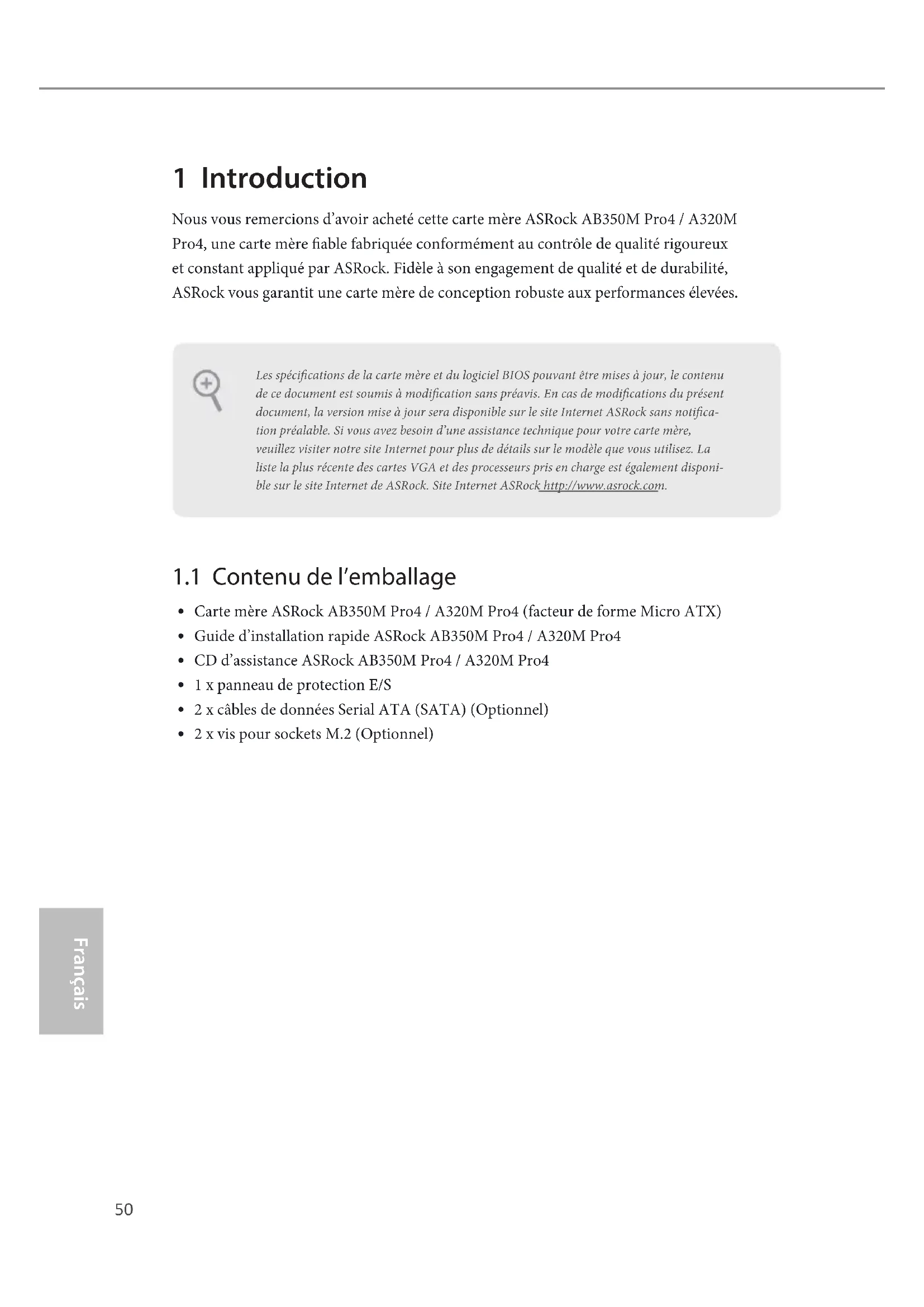

Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock AB350M Pro4 / A320M Pro4, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Carte mère ASRock AB350M Pro4 / A320M Pro4 (facteur de forme Micro ATX)

2 x câbles de données Serial ATA (SATA) (Optionnel)

2 x vis pour sockets M.2 (Optionnel) Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notica-tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponi-ble sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.AB350M Pro4 A320M Pro4

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les APU série A (Bristol Ridge) et les CPU Ryzen (Summit Ridge) AM4 à socket AMD

Alimentation à 9 phases

Prend en charge le refroidissement par air 95 W Chipset

Les APU AMD série A 7e Gén prennent en charge la mémoire DDR4 2400/2133 ECC et non ECC, sans tampon*

• Veuillez consulter la liste de prise en charge des mémoires sur le site Web d’ASRock pour de plus amples informations. (http://www.asrock. com/)

• Veuillez consulter la page 24 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

Capacité max. de la mémoire système : 64 Go

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

• Prend en charge les SSD NVMe comme disques de démarrage

• Les CPU AMD série Ryzen prennent en charge PCIE2 : mode x16

• Les APU AMD série A 7e Gén prennent en charge PCIE2 : mode x8

Carte graphique AMD Radeon

série R7/R5 intégrée dans APU série A

Mémoire partagée max. 2 Go

Trois options de sortie graphique : D-Sub, DVI-D et HDMI52 Français

Prend en charge la conguration à triple moniteurs

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) *Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.

Protection contre les surtensions

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques

Prend en charge la détection de câble LAN

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

2 x ports USB 2.0 (Protection contre les décharges électrostatiques)

1 x port USB 3.0 type C (Protection contre les décharges électrosta- tiques)

4 x ports USB 3.0 (Protection contre les décharges électrostatiques )

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphoneAB350M Pro4 A320M Pro4

4 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud*

• Lignes partagées M2_2, et SATA3_4. Si l'un des deux est utilisé, l'autre sera désactivé.

1 x socket Ultra M.2 (M2_1), prend en charge le module M.2 PCI Express type 2242/2260/2280 jusqu'à Gen3 x4 (32 Gb/s) (avec CPU Ryzen) ou Gen3 x2 (16 Gb/s) (avec APU série A)**

1 x socket M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280** ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 Connecteur

1 x embase pour port COM

1 x prise LED d’alimentation et haut-parleur

• Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W

1 x embase LED de ventilateur AMD

1 x connecteur pour ventilateur de CPU (4 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

2 x connecteurs pour ventilateur de châssis (1 x 4 broches, 1 x 3 broches) (Contrôle intelligent de la vitesse du ventilateur)

• CHA_FAN1 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

1 x embase USB de ventilateur LED AMD (pour AB350M Pro4 uniquement)

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques)54 Français

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com Il est important de signaler que l’overcloking présente certains risques, incluant des modi- cations du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking. Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multi- lingue

Réglage de la tension DRAM Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis

Contrôle simultané des vitesses des ventilateurs processeur/châssis

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, Vcore Système d’exploitation

• Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails:http://www.asrock.com Certications

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 19 ou p.3, No. 18) CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes. Fonction Clear CMOS Par défaut56 Français

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 14 ou p.3, No. 13) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitiélisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonc- tionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. GND

RESET#PWRBTN#PLED-PLED+

Français Prise LED d’alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 15 ou p.3, No. 14) Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 13 ou p.3, No. 12) (SATA3_2: voir p.1, No. 12 ou p.3, No. 11) (SATA3_3: voir p.1, No. 10 ou p.3, No. 9) (SATA3_4: voir p.1, No. 11 ou p.3, No. 10) Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

• Lignes partagées M2_2, et SATA3_4. Si l'un des deux est utilisé, l'autre sera désactivé. Embase USB de ventilateur LED AMD (USB_5 à 4 broches) (voir p.1, No. 9) Cette embase sert à connecter le connecteur USB sur le dissipateur thermique AMD SR3. Embases USB 2.0 (USB_2_3 à 9 broches) (voir p.1, No. 17 ou p.3, No. 16) (USB_2_4 à 9 broches) (voir p.1, No. 18 ou p.3, No. 17) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

SATA3_3 SATA3_4 SATA3_1 SATA3_258 Français Embases USB 3.0 (USB3_3_4 à 19 broches) (voir p.1 ou 3, No. 8) Cette carte mère comprend un connecteur. Chaque embase USB 3.0 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 22 ou p.3, No. 21) Cette embase sert au branchement des appareils audio au panneau audio frontal. Connecteurs du ventilateur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 23 ou p.3, No. 22) (CHA_FAN2 à 3 broches) (voir p.1, No. 16 ou p.3, No. 15) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre. GND

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la

che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonc- tionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de con- trôle Realtek et réglez le paramètre «Volume d’enregistrement».

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1 ou 3, No. 2) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de con- necter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1 ou 3, No. 7) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1 ou 3, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 20 ou p.3, No. 19) Cette embase COM1 prend en charge un module de port série.

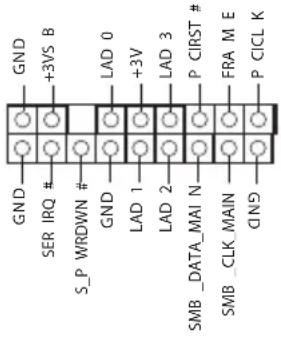

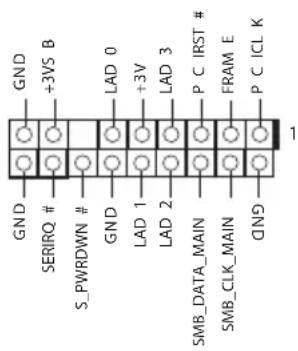

GND TTXD1DDCD#1 RRI#160 Français Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 21 ou p.3, No. 20) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme. Embase LED RVB (RGB_HEADER1 à 4 broches) (voir p.1 ou 3, No. 5) L'embase LED RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs ef- fets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. Embase LED de VENTILATEUR AMD (AMD_FAN_LED1 à 4 broches) (voir p.1 ou 3, No. 6) L'embase LED de VENTILATEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La con- nexion par câble permet aux utilisateurs de choisir parmi plusieurs eets lumineux LED. Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé. 12V G R B
