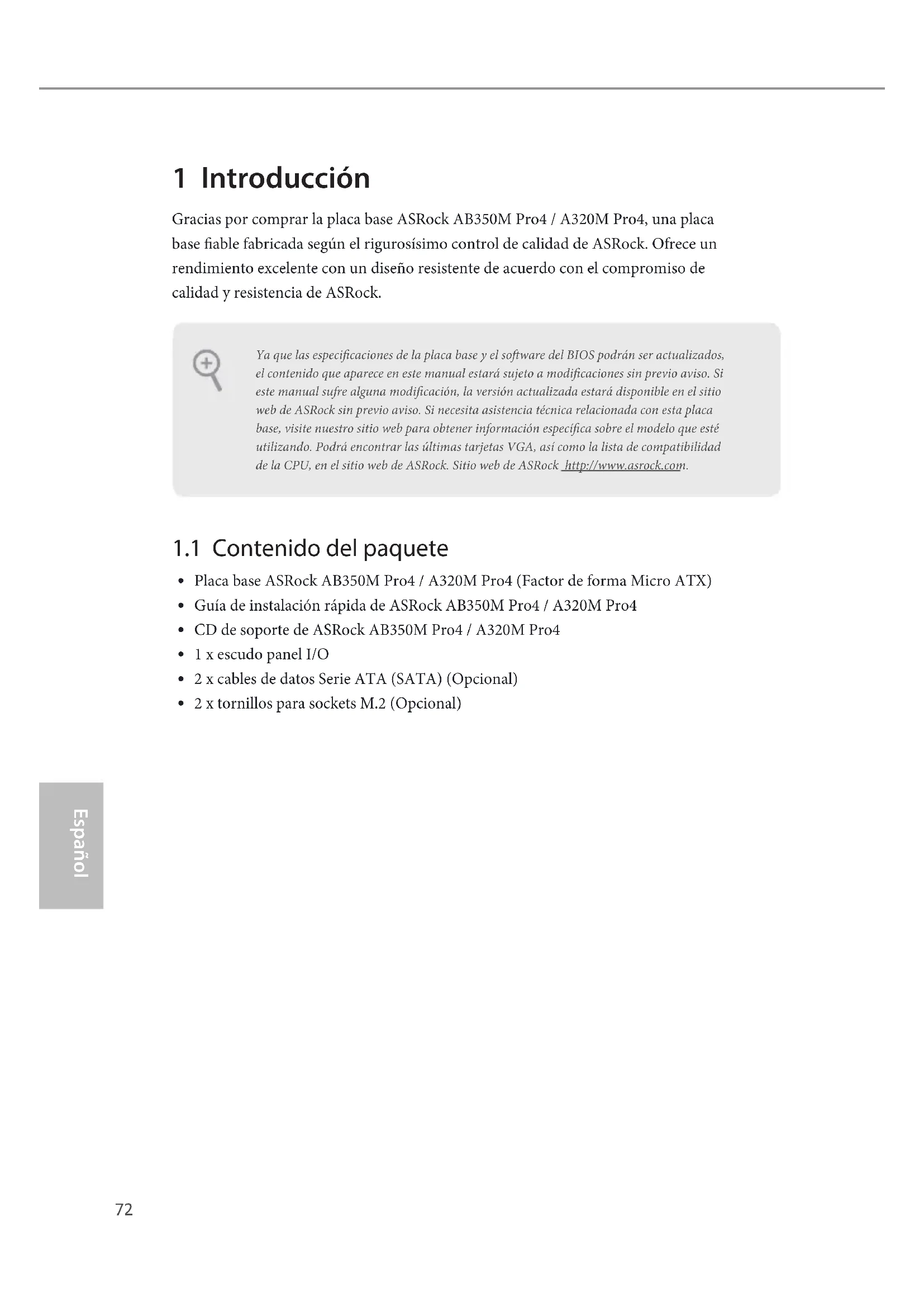

MANUAL DE USUARIO AB350M Pro4 ASROCK
Gracias por comprar la placa base ASRock AB350M Pro4 / A320M Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modificaciones sin previo aviso. Si este manual sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
- Placa base ASRock AB350M Pro4 / A320M Pro4 (Factor de forma Micro ATX)
- Guía de instalación rápida de ASRock AB350M Pro4 / A320M Pro4
• CD de soporte de ASRock AB350M Pro4 / A320M Pro4
- 1 x escudo panel I/O
• 2 x cables de datos Serie ATA (SATA) (Opcional)
- 2 x tornillos para sockets M.2 (Opcional)
1.2 Especificaciones
| Plataforma | • Factor de forma Micro ATX• Diseño de condensador sólido |
| CPU | • Admite APU de la serie A AM4 con zócalo AMD (Bristol Ridge) y CPU Ryzen (Summit Ridge)• Digi Power design• Diseño de fase de alimentación 9• Admite refrigeración por aire de 95 W |
| Conjunto de chips | • AMD Promontory B350 (AB350M Pro4)• AMD Promontory A320 (A320M Pro4) |
| Memoria | • Tecnología de memoria DDR4 de doble canal• 4 x ranuras DIMM DDR4• Las CPU de la serie AMD Ryzen admiten memoria sin búfer ECC y no ECC DDR4 3200+(OC)/2933(OC)/2667/2400/2133*• Las APU de la seria A de la 7a generación AMD admiten memoria sin búfer ECC y no ECC DDR4 2400/2133** Consulte la lista de compatibilidades de memoria en el sitio web de ASRock para obtener más información. (http://www.asrock.com/) * Consulte la página 24 para conocer las frecuencias máximas compatibles de DDR4 UDIMM.• Capacidad máxima de memoria del sistema: 64GB• Contacto 15μ Gold en ranuras DIMM |
| Ranura de expansión | • 1 ranura PCI Express 3.0 x16 (PCIE2:modo x16)** Admite unidad de estado sólido de NVMe como disco de arranque* Las CPU de la serie AMD Ryzen admiten PCIE2: modo x16* Las APU de la serie A de la 7a generación AMD admiten PCIE2: modo x8• 1 ranura PCI Express 2.0 x16 (PCIE3:modo x4 (AB350M Pro4) / modo x2 (A320M Pro4))• 1 ranura PCI Express 2.0 x1 |
| Gráficos | • Gráficos de la serie R7/R5 de AMD RadeonTM integrados en APU de las series A• DirectX 12, Pixel Shader 5.0• Memoria máxima compartida de 2GB• Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI |
- Compatible con tres monitores
- Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz
- Compatible con DVI-D con máxima resolución hasta 1920x1200 a 60Hz
- Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz
- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)
- Compatible con función HDCP con puertos DVI-D y HDMI
- Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI
Audio
- 7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec)
*Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.
- Compatible con audio Blu-ray Premium
- Compatible con protección por sobretensión
- Tapas de audio ELNA
LAN
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
- Admite la función Reactivación de LAN
- Admite protección contra rayos y ESD
- Admite detección de cable LAN
- Admite Ethernet 802.3az de eficiencia energética
- Admite PXE
E/S en panel posterior
• 1 x puerto de ratón PS/2
• 1 x puerto de teclado PS/2
- 1 x puerto D-Sub
- 1 x puerto DVI-D
- 1 x puerto HDMI
- 2 x puertos USB 2.0 (compatible con protección contra electricidad estática)
- 1 x puerto USB 3.0 de tipo C (compatible con protección contra electricidad estática)
- 4 x puertos USB 3.0 (compatible con protección contra electricidad estática)
- 1 x puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)
- Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Alma- cenamiento
- 4 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI y conexión en caliente*
* M2_2, y SATA3_4 comparten carriles. Si cualquiera de ellos está en uso, el otro se deshabilitará.
- 1 x Zócalo ultra M.2 (M2_1), admite el módulo PCI Express M.2 de tipo 2242/2260/2280 hasta Gen3 x4 (32 Gb/s) (con CPU Ryzen) o Gen3 x2 (16 Gb/s) (con APU de la serie A)**
- 1 x Zócalo M.2 (M2_2), admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280**
** Admite unidad de estado sólido de NVMe como disco de arranque
** Admite el kit U.2 de ASRock
Conector
• 1 x Base de conexiones de puerto COM
- 1 x Conector TPM
- 1 x LED de alimentación y base de conexiones para el altavoz
• 1 x Cabezal de indicador LED RGB
* Admite banda de LED de hasta 12 V/3 A (36 W)
- 1 x Base de conexiones de LED de ventilador AMD
- 1 x Conector para ventilador de la CPU (4 contactos)
* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.
- 2 conectores de ventilador del chasis (1 de 4 pines y 1 de 3 pines) (Control de velocidad de ventilador inteligente)
* CHA_FAN1 se pueden detectar automáticamente si se usa el ventilador de 3 o 4 pines.
- 1 x conector de alimentación ATX de 24 contactos
- 1 x conector de alimentación de 12V de 8 pines
• 1 x Conector de audio en el panel frontal
- 1 x Base de conexiones USB de ventilador de LED AMD (solo para AB350M Pro4)
- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0). (Admite protección contra ESD)
- 1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0). (Admite protección contra ESD)
| Función del BIOS | BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüeCompatible con “Plug and Play”Eventos de reactivación conformes con ACPI 5.1Compatible con Jumper FREEAdmite SMBIOS 2.3Miniajuste de voltaje DRAM |
| Monitor de hardware | Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de la CPU/ChasisVentilador silencioso para CPU/chasisControl multivelocidad del ventilador de la CPU/ChasisSupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore |
| SO | Microsoft® Windows® 10 64 bits* Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles:http://www.asrock.com |
| Certifica-ciones | FCC, CE y WHQLPreparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) |
* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com
Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.
1.3 Instalación de los puentes
La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.
Puente de borrado de
CMOS
(CLRMOS1)
(consulte la pág.1,N.° 19 ó
pág.3, N.° 18)
Borrado de CMOSPredeterminado
CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.
Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.
1.4 Conectores y cabezales incorporados
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
Cabezal del panel del sistema
(PANEL1 de 9 pines)
(consulte la pág.1,N.° 14 ó pág.3, N.° 13)
Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.
LED de alimentación y base de conexiones para la altavoz
(SPK_PLED1 de 7 contactos)
(consulte la pág.1,N.º 15 ó pág.3, N.º 14)
Conecte el LED de aliment-
ación del chasis y el altavoz del
chasis a esta base de conex-a esta base de conex-
iones.
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1,N.º 13 ó
pág.3, N.º 12)
(SATA3_2:
consulte la pág.1,N.º 12 ó
pág.3, N.º 11)
(SATA3_3:
consulte la pág.1,N.º 10 ó
pág.3, N.º 9)
(SATA3_4:
consulte la pág.1,N.º 11 ó
pág.3, N.º 10)
Estos cuatro conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.
* M2_2, y SATA3_4 comparten carriles. Si cualquiera de ellos está en uso, el otro se deshabilitará.
Base de conexiones USB
de ventilador de LED
AMD
(USB_5 de 4 pines)
(consulte la pág.1, N° 9)
Esta base de conexiones se utiliza para enchufar el conector USB del disipador SR3 AMD.
Cabezales USB 2.0
(USB_2_3 de 9 pines)
(consulte la pág.1,N.º 17 ó
pág.3, N.º 16)
(USB_2_4 de 9 pines)
(consulte la pág.1,N.º 18 ó
pág.3, N.º 17)
Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.
Cabezal USB 3.0
(USB3_3_4 de 19 pines)
(consulte la pág. 1 ó 3, N.° 8)
Esta placa base tiene otra base de conexiones. Cada cabezal USB 3.0 admite dos puertos.
Cabezal de audio del panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1,N.° 22 ó pág.3, N.° 21)
Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.
-
El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
-
Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).
Conectores para el venti-
lador del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1,N.° 23 ó pág.3, N.° 22)
Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.
(CHA_FAN2 de 3 pines)
(consulte la pág.1,N.° 16 ó pág.3, N.° 15)
Conector del ventilador de la CPU FAN_
(CPU_FAN1 de 4 pines)
(consulte la pág. 1 ó 3, N.º 2)
Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág. 1 ó 3, N.° 7)
Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág. 1 ó 3, N.º 1)
Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.
Cabezal de puerto serie (COM1 de 9 pines)
(consulte la pág.1, N.º 20 ó pág.3, N.º 19)
Este cabezal COM1 admite un
módulo de puerto serie.

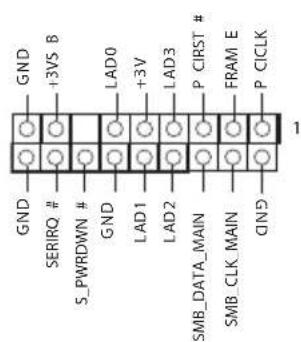

Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1,N.° 21 ó pág.3, N.° 20)
Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
Cabezal de LED RGB
(RGB_HEADER1 de 4
pines)
(consulte la pág. 1 ó 3, N.º 5)
La base de conexiones de LED RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
Base de conexiones de LED de VENTILADOR AMD (AMD_FAN_LED1 de 4 contactos)
(consulte la pág. 1 ó 3, N.º 6)
La base de conexiones de LED de VENTILADOR AMD se utiliza para conectar el alagador de LED RGB incluido con el disipador AMD. La conexión del cable permite a los usuarios elegir entre diferentes efectos de iluminación de LED.
Precaución: Nunca instale el cable de LED del VENTILADOR con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.
