MANUAL DE UTILIZADOR AB350M Pro4 ASROCK

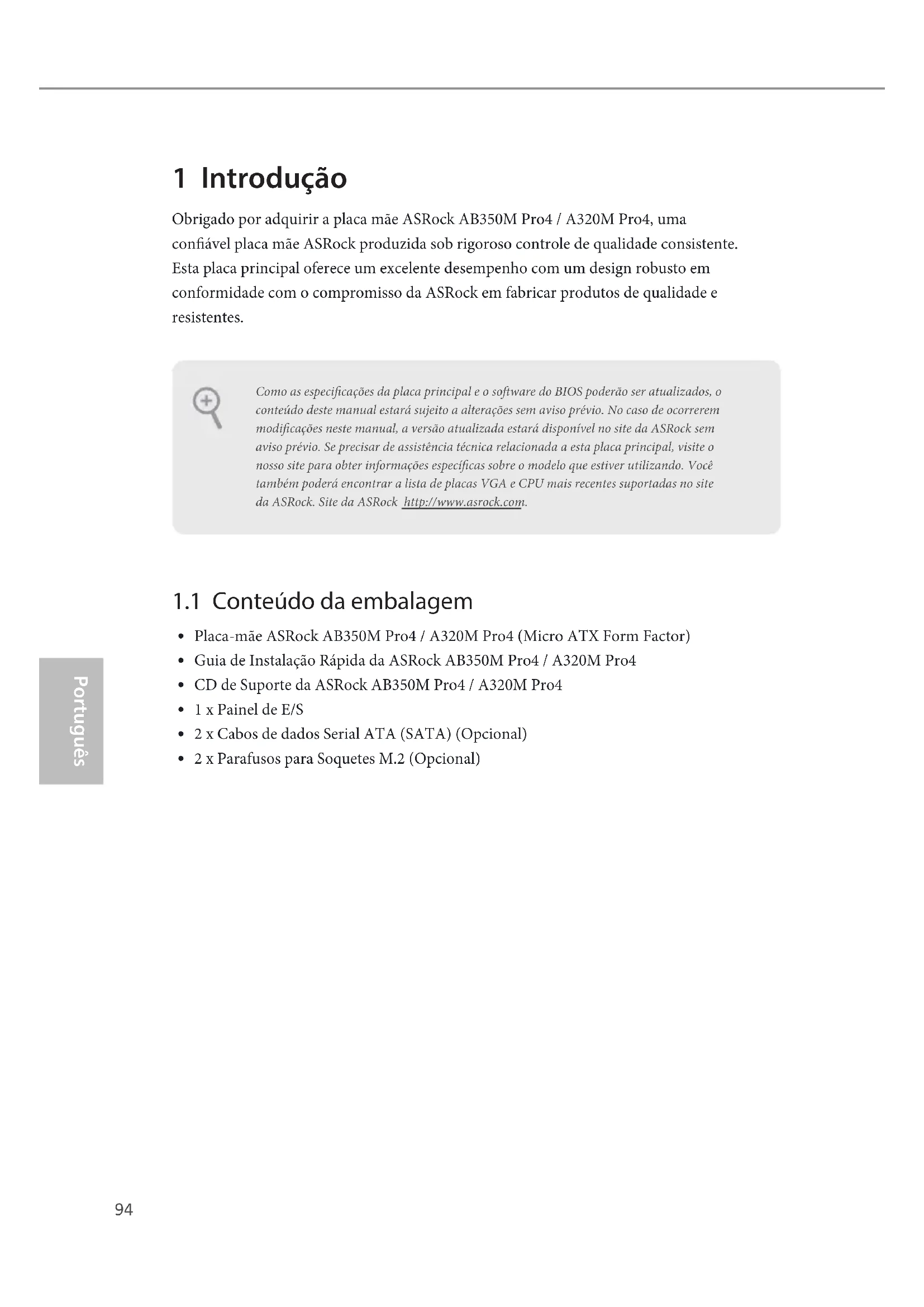

Obrigado por adquirir a placa mãe ASRock AB350M Pro4 / A320M Pro4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa principal e o software do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modificações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
- Placa-mãe ASRock AB350M Pro4 / A320M Pro4 (Micro ATX Form Factor)
• Guia de Instalação Rápida da ASRock AB350M Pro4 / A320M Pro4
• CD de Suporte da ASRock AB350M Pro4 / A320M Pro4
- 1 x Painel de E/S
- 2 x Cabos de dados Serial ATA (SATA) (Opcional)
• 2 x Parafusos para Soquetes M.2 (Opcional)
1.2 Especificações
| Plataforma | • Micro ATX Form Factor• Design de condensador sólido |
| CPU | • Suporta Soquete AMD AM4 APUs Série A (Bristol Ridge) e CPUs Ryzen (Summit Ridge)• Digi Power design• Design com 9 fases de alimentação• Suporta Refrigeração de Ar 95W |
| Chipset | • AMD Promontory B350 (AB350M Pro4)• AMD Promontory A320 (A320M Pro4) |
| Memória | • Tecnologia de memória DDR4 de dois canais• 4 x Slots DIMM DDR4• CPUs da Série Ryzen AMD suportam memória sem buffer DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC e não-ECC*• APUs AMD 7a Ger Série A suportam memória sem buffer DDR4 2400/2133 ECC e não-ECC** Por favor, consulte a Lista de Suporte de Memória no site da AS-Rock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 24 para suporte de frequência máxima DDR4 UDIMM.• Capacidade máxima da memória do sistema: 64GB• Contato em Ouro 15μ nos slots DIMM |
| Slot de expansão | • 1 x Slot PCI Express 3.0 x16 (PCIE2:modo x16)* • Suporta NVMe SSD nos discos de inicialização• CPUs série Ryzen AMD suportam PCIE2: modo x16• APUs AMD 7a série A suportam PCIE2: modo x8• 1 x Slot PCI Express 2.0 x16 (PCIE3:x4 modo (AB350M Pro4) / x2 modo (A320M Pro4))• 1 x slots PCI Express 2.0 x1 |
| Gráficos | • AMD RadeonTM Integrado R7/R5 Série Gráfica em Séries A APU• DirectX 12, Pixel Shader 5.0• Memória compartilhada máxima de 2GB• Três opções de saída de gráficos: D-Sub, DVI-D e HDMI• Suporta configuração com três monitores |
- Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz
- Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz
- Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
- Suporta HDCP com Portas DVI-D e HDMI
- Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI
Áudio
- Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)
*Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.
- Suporte áudio Blu-ray superior
- Suporta proteção contra sobretensão
- Fones de Áudio ELNA
LAN
• LAN Gigabit 10/100/1000 Mb/s PCIE x1
• Realtek RTL8111GR
• Suporta Wake-On-LAN
- Suporta Proteção contra Relâmpago/ESD
- Suporta Detecção de Cabo LAN
• Suporta Energy Efficient Ethernet 802.3az
- Suporta PXE
• 1 x Porta PS/2 para mouse
• 1 x Porta PS/2 para teclado
- 1 x Porta D-Sub
- 1 x Porta DVI-D
- 1 x Porta HDMI
• 2 x Portas USB 2.0 (Suporta Proteção ESD)
- 1 x Porta USB 3.0 Tipo C (Suporta Proteção ESD)
• 4 x Portas USB 3.0 (Suporta Proteção ESD)
- 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)
- Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazena- mento
- 4 x Conectores SATA3 6,0 Gb/s, suportaRAID (RAID 0, RAID 1, e RAID 10), NCQ, AHC e Conexão a Quente*
* M2_2, e SATA3_4 compartilham vias. Se qualquer um deles estiver em uso, o outro será desativado.
- 1 x Soquete Ultra M.2 (M2_1), suporta módulo tipo PCI Express tipo 2242/2260/2280 M.2 até Gen3 x4 (32 Gb/s) (com CPU Ryzen) ou Gen3 x2 (16 Gb/s) (com APU Série A)**
- 1 x Soquete M.2 (M2_2), suporta módulo tipo 2230/2242/2260/2280 M.2 SATA3 6,0 Gb/s **
** Suporta NVMe SSD como discos de inicialização
** Suporta Kit ASRock U.2
Conector
• 1 x Suporte porta COM
- 1 x LED de alimentação e Cabeçote de Autofalante
• 1 x Cabeçote de LED RGB
* Suporta Tira de LED até 12V/3A, 36W
• 1 x Cabeçote de LED Fan AMD
• 1 x Conector da ventoinha da CPU (4 pinos)
* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).
- 2 conectores ventilador chassis (1 x 4 pinos, 1 x 3 pinos) (Controle de Velocidade da Ventoinha Inteligente)
* CHA_FAN1 podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.
• 1 x Conector alimentação ATX 24 pinos
• 1 x Conector de energia 8-pinos 12V
• 1 x Conector de áudio do painel frontal
- 1 x Cabeçote USB de Ventoinha de LED AMD (para AB350M Pro4 apenas)
- 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)
- 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD)
Funções da BIOS
• AMI Legal UEFI BIOS com suporte multilingue GUI
- Suporta "Plug and Play"
- ACPI 5.1 compatível com eventos de despertar
- Suporta jumperfree
- Suporte SMBIOS 2.3
• Multi-ajuste de Voltagem da DRAM
Monitor de hardware
- Sensor de temperatura da CPU/Gabinete
• Tacômetro da Ventoinha da CPU/Gabinete
- Ventilador silencioso de CPU/Chassis
- Controle de multi velocidade da Ventoinha da CPU/Gabinete
• Monitoramento da tensão: +12V, +5V, +3,3V, Vcore
so
- Microsoft® Windows® 10 64-bit
* Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com
Certificações
- FCC, CE, WHQL
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)
* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.
1.3 Configuração dos jumpers
A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Apagar o Jumper CMOS (CLRMOS1)
(ver p.1, N.° 19 ou p.3, N.° 18)


Apagar CMOSPadrão
CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.
1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.
LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 7 pinos) (ver p.1, N.º 15 ou p.3, N.º 14)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.
Conectores série ATA3
(SATA3_1:
ver p.1, N.° 13 ou p.3, N.° 12)
(SATA3_2:
ver p.1, N.° 12 ou p.3, N.° 11)
(SATA3_3:
ver p.1, N.° 10 ou p.3, N.° 9)
(SATA3_4:
ver p.1, N.° 11 ou p.3, N.° 10)

Estes quatro conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.
* M2_2, e SATA3_4 compartilham vias. Se qualquer um deles estiver em uso, o outro será desativado.
Este cabeçote é utilizado para conectar o conector USB ao Dissipador de calor AMD SR3.
Há dois cabeçotes nesta placa-mãe. Cada suporte USB 2.0 pode suportar duas portas.
Suporte USB 3,0
(USB3_3_4 de 19 pinos)
Há um cabeçote nesta placa-mãe. Cada suporte USB 3.0 pode suportar duas portas.
Suporte de áudio do painel frontal
(HD_AUDIO1 de 9 pinos)
Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

- O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
- Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.
Conectores da Ventoinha do Chassi
(CHA_FAN1 de 4 pinos)
Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.
Conector da Ventoinha da CPU
(CPU_FAN1 de 4 pinos)
Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
Conector de alimentação ATX
(ATXPWR1 de 24 pinos)
Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conector de alimentação de 12V ATX
Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Suporte da porta serial
(COM1 de 9 pinos)
Este suporte COM1 recebe um módulo da porta serial.
Suporte TPM
(TPMS1 de 17 pinos)
Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.
Cabeçote de LED RGB
(RGB_HEADER1 de 4 pinos)
Cabeçote RGB LED é usado para conectar o cabo de extensão de RGB LED que permite aos usuários escolher entre vários efeitos de iluminação LED.
Atenção: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado.
Cabeçote de LED FAN AMD
(AMD_FAN_LED1 4 pinos)
Cabeçote de LED FAN AMD é usado para conectar o cabo de extensão de LED RGB que vem com dissipador de calor AMD. A conexão de cabo permite aos usuários escolher entre vários efeitos de iluminação de LED.
Atenção: Nunca instale o cabo FAN LED na orientação errada; caso contrário, o cabo pode ser danificado.
