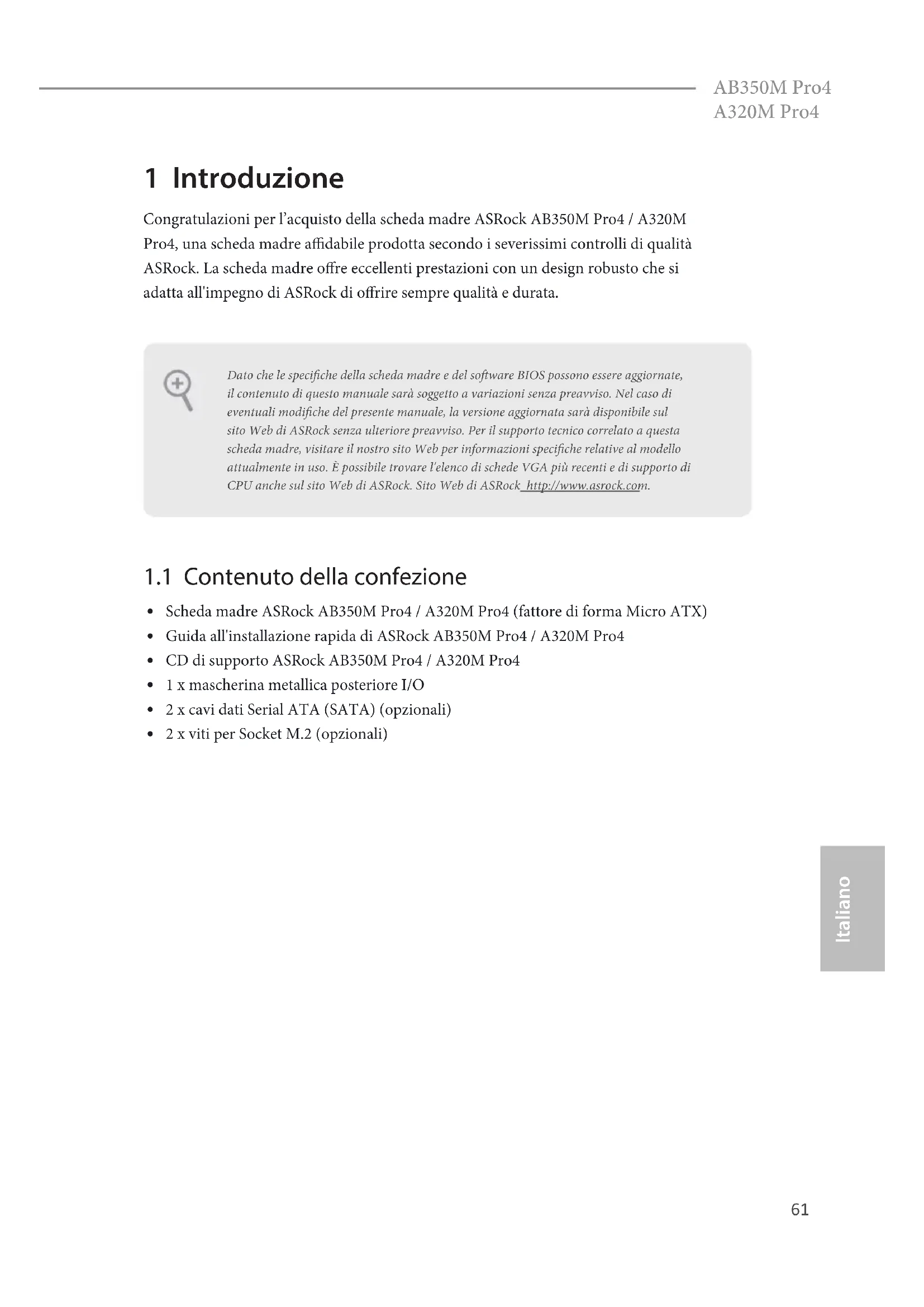

MANUALE UTENTE AB350M Pro4 ASROCK
Congratulazioni per l'acquisto della scheda madre ASRock AB350M Pro4 / A320M Pro4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.
Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
- Scheda madre ASRock AB350M Pro4 / A320M Pro4 (fattore di forma Micro ATX)
• Guida all'installazione rapida di ASRock AB350M Pro4 / A320M Pro4
• CD di supporto ASRock AB350M Pro4 / A320M Pro4
• 1 x mascherina metallica posteriore I/O
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 2 x viti per Socket M.2 (opzionali)
1.2 Specifiche
| Piattaforma | Fattore di forma Micro ATXDesign condensatore solido |
| CPU | Supporta APU serie A (Bristol Ridge) e Ryzen (Summit Ridge) AMD Socket AM4Digi Power designPotenza a 9 fasiSupporta raffreddamento ad aria a 95 W |
| Chipset | AMD Promontory B350 (AB350M Pro4)AMD Promontory A320 (A320M Pro4) |
| Memoria | Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Le CPU serie AMD Ryzen supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 CEE e non ECC, senza buffer*Le APU serie AMD 7^a Gen A supportano DDR4 2400/2133 CEE e non ECC, senza buffer** Per maggiori informazioni fare riferimento all’elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)* Fare riferimento a pagina 24 per il supporto della frequenza massima DDR4 UDIMM.Capacità max. della memoria di sistema: 64GBContatti d’oro 15μ negli alloggi DIMM |
| Alloggio d’espansione | 1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)*Supporto di SSD NVMe come disco d’avvio* Le CPU serie AMD Ryzen supportano PCIE2: modalità x16.* Le APU serie AMD 7^a A supportano PCIE2: modalità x8.1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4 (AB350M Pro4) / modalità x2 (A320M Pro4))1 alloggio PCI Express 2.0 x1 |
| Grafica | Grafica AMD RadeonTMserie R7/R5 in APU serie ADirectX 12, Pixel Shader 5.0Memoria condivisa max. 2GBTre opzioni di output grafico: D-Sub, DVI-D e HDMISupporto di tre monitor |
- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz
• Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz
• Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
• Supporto di HDCP con le porte DVI-D e HDMI
- Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI
Audio
- Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)
* Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.
• Supporto audio Blu-ray Premium
• Supporto protezione da sovratensione
• Cappucci audio ELNA
LAN
• 1 x PCIE LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111GR
• Supporto WOL (Wake-On-LAN)
- Supporto protezione da fulmini/scariche elettrostatiche
• Supporto del rilevamento cavo LAN
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE
I/O pannello posteriore
- 1 x porta mouse PS/2
• 1 x porta tastiera PS/2
- 1 x porta D-Sub
- 1 x porta DVI-D
- 1 x porta HDMI
- 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD))
- 1 x porta USB 3.0 di tipo C (supporto protezione da scariche eletrostatiche (ESD))
- 4 x porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD))
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
- Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archiviazione
* M2_2, e SATA3_4 condividono le corsie. Se uno di essi è utilizzato, l'altro sarà disabilitato.
- 1 x Ultra M.2 Socket (M2_1), supporta un modulo M.2 PCI Express tipo 2242/2260/2280 fino a Gen3 x4 (32 Gb/s) (con CPU Ryzen) o Gen3 x2 (16 Gb/s) (con APU serie A)**
- 1 x M.2 Socket (M2_2), supporta un modulo M.2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280**
** Supporto di SSD NVMe come disco d'avvio
• 1 x connettore porta COM
• 1 x connettore TMP
• 1 x Connettore LED alimentazione e altoparlante
• 1 x collettore LED RGB
* Supporta fino a 12 V/3 A, striscia LED 36 W
• 1 x Collettore LED AMD FAN
• 1 x connettore ventola CPU (4-pin)
* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).
- 2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin) (Controllo intelligente della velocità della ventola)
* CHA_FAN1 sono in grado di rilevare se è in uso una ventola a 3 pin o a 4 pin.
• 1 x connettore alimentazione ATX 24 pin
• 1 x connettore alimentazione 12 V 8-pin
• 1 x connettore audio pannello frontale
• 1 x Collettore USB Fan LED AMD (solo per AB350M Pro4)
- 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche)
- 1 x connettorte USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche)
| FunzionalitàBIOS | • AMI UEFI Legal BIOS con interfaccia di supporto multilingue |
| • Supporta “Plug and Play” |
| • Eventi di riattivazione conformi a ACPI 5.1 |
| • Supporta jumperfree |
| • Supporto di SMBIOS 2.3 |
| • Regolazione variabile tensione DRAM |
| HardwareMonitor | Rilevamento temperatura CPU/telaioTachimetro ventola CPU/telaioVentola silenziosa CPU/telaioVentola CPU/telaio con controllo di varie velocitàMonitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore |
| SO | • Microsoft® Windows® 10 64 bit* Per il driver aggiornato di Windows® 10, visitare il sito ASRock all'indirizzo:http://www.asrock.com |
| Certificazioni | • FCC, CE, WHQL |
| • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) |
* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com
Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.
1.3 Impostazione jumper
L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.
Short
Open
Jumper per azzerare la CMOS (CLRMOS1)
(vedere pag. 1, n. 19 o pag. 3, n. 18)
Predefinito
Azzerare la CMOS
CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.
Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
Header sul pannello del sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 14 o pag. 3, n. 13)
Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruttore di alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.
| Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin)(vedere pag. 1, n. 15 o pag. 3, n. 14) |  | Collegare i LED alimentazione e l'altoparlante a questo con-l'altoparlante a qu' nettore. |
| Connettori Serial ATA3(SATA3_1:vedere pag. 1, n. 13 o pag. 3, n. 12)(SATA3_2:vedere pag. 1, n. 12 o pag. 3, n. 11)(SATA3_3:vedere pag. 1, n. 10 o pag. 3, n. 9)(SATA3_4:vedere pag. 1, n. 11 o pag. 3, n. 10) |  | Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.* M2_2, e SATA3_4 condividono le corsie. Se uno di essi è utilizzato, l'altro sarà disabilitato. |
| Collettore USB Fan LED AMD(USB_5 a 4 pin)(vedere pag. 1, n. 9) |  | Questo collettore viene utilizzato per il collegamento del connettore USB sul dissipatore di calore AMD SR3. |
| Header USB 2.0(USB_2_3 a 9 pin)(vedere pag. 1, n. 17 o pag. 3, n. 16)(USB_2_4 a 9 pin)(vedere pag. 1, n. 18 o pag. 3, n. 17) |  | Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte. |
Header USB 3.0
(USB3_3_4 a 19 pin)
(vedere pag. 1 o 3, n. 8)
Su questa scheda madre c'è un connettore. Ciascun header USB 3.0 può supportare due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 22 o pag. 3, n. 21)
Questo header serve a collegare i dispositivi audio al pannello audio anteriore.
- L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
- Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".
Connettori ventola telaio (CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 23 o pag. 3, n. 22)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 16 o pag. 3, n. 15)
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.
| Connettore ventola CPU(CPU_FAN1 a 4 pin)(vedere pag.1 o 3, n. 2) | FAN_SPEEDFAN_VOLTAGE_CONTROLGND | FAN_SPEED_CONTROL | Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. |
| Connettore di alimentazioneATX(ATXPWR1 a 24 pin)(vedere pag. 1 o 3, n. 7) |  | Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utiliz-zare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. |
| Connettore di alimentazioneATX da 12 V(ATX12V1 a 8 pin)(vedere pag. 1 o 3, n. 1) |  | Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. |
| Header porta seriale(COM1 a 9 pin)(vedere pag. 1, n. 20 o pag. 3, n. 19) |  | Questo header COM1 supporta un modulo di porta seriale. |

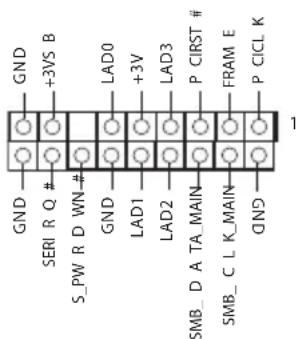

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 21 o pag. 3, n. 20)
Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB
(RGB_HEADER1 a 4 pin)
(vedere pag. 1 o 3, n. 5)
Il collettore LED RGB viene utilizzato per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED.
Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.
Collettore LED AMD FAN
(AMD_FAN_LED1 4 pin)
(vedere pag. 1 o 3, n. 6)
Il collettore LED AMD FAN viene utilizzato per collegare la prolunga LED RGB in dotazione con dissipatore di calore AMD. Il collegamento del cavo consente agli utenti di selezionare tra vari effetti di illuminazione a LED.
Attenzione: Non installare il cavo LED FAN in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.
