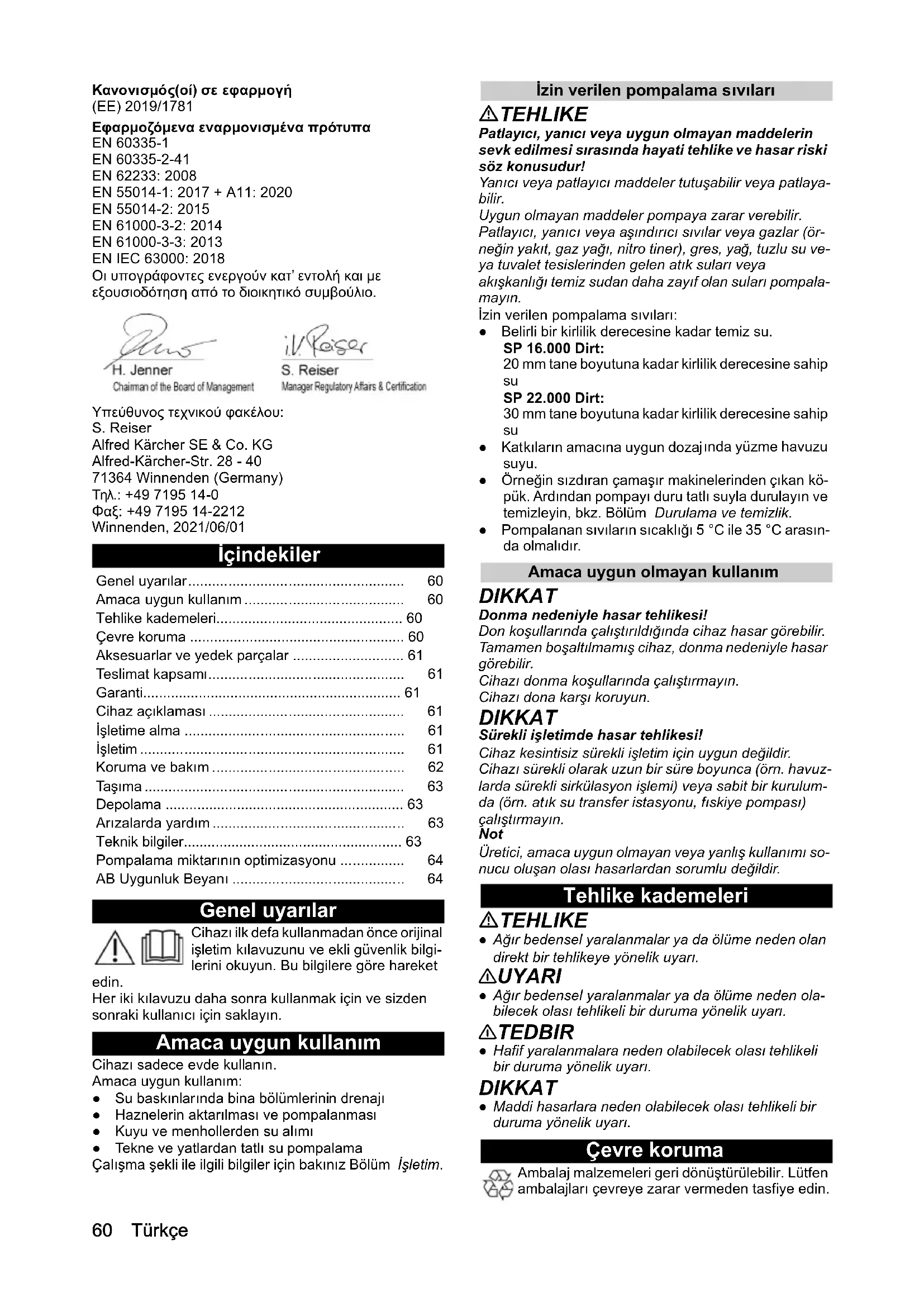

KULLANIM KILAVUZU SP 16.000 Dirt Kärcher
Genel uyarılar
Amaca uygun kullanım
Tehlike kademeleri
Çevre koruma
Aksesuarlar ve yedek parçalar
Teslimat kapsamı
Garanti
Cihaz açıklaması
İşletime alma
İşletim
Koruma ve bakım
Taşıma
Depolama
Arızalarda yardım
Teknik bilgiler
Pompalama miktarının optimizasyonu 64
AB Uygunluk Beyanı 64
Genel uyarılar
Cihazı ilk defa kullanmadan önce orijinal işletme kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket
edin.
Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.
Amaca uygun kullanım
Cihazı sadece evde kullanın.
Amaca uygun kullanım:
- Su baskınlarında bina bölümlerinin drenajı
- Haznelerin aktarılması ve pompalanması
- Kuyu ve menhollerden su alımı
- Tekne ve yatlardan tatlı su pompalama
Çalışma şekli ile ilgili bilgiler için bakınız Bölüm İşletim.
İzin verilen pompalama sıvıları
⚠️ TEHLİKE
Patlayıcı, yanıcı veya uygun olmayan maddelerin sevk edilmesi sırasında hayati tehlike ve hasar riski söz konusudur!
Yanıcı veya patlayıcı maddeler tutuşabilir veya patlayabilir.
Uygun olmayan maddeler pompaya zarar verebilir.
Patlayıcı, yanıcı veya aşındırıcı sıvılar veya gazlar (örneğin yakıt, gaz yağı, nitro tiner), gres, yağ, tuzlu su veya tuvalet tesislerinden gelen atık suları veya
akışkanlığı temiz sudan daha zayıf olan suları pompalamayın.
İzin verilen pompalama sıvıları:
- Belirli bir kirlilik derecesine kadar temiz su.
SP 16.000 Dirt:
20 mm tane boyutuna kadar kirlilik derecesine sahip su
SP 22.000 Dirt:
30 mm tane boyutuna kadar kirlilik derecesine sahip su
- Katkıların amacına uygun dozajında yüzme havuzu suyu.
- Örneğin sızdıran çamaşır makinelerinden çıkan köpük. Ardından pompayı duru tatlı suyla durulayın ve temizleyin, bkz. Bölüm Durulama ve temizlik.
- Pompalanan sıvıların sıcaklığı 5 °C ile 35 °C arasında olmalıdır.
Amaca uygun olmayan kullanım
DİKKAT
Donma nedeniyle hasar tehlikesi!
Don koşullarında çalıştırıldığında cihaz hasar görebilir.
Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir.
Cihazı donma koşullarında çalıştırmayın.
Cihazı dona karşı koruyun.
DİKKAT
Sürekli işletimde hasar tehlikesi!
Cihaz kesintisiz sürekli işletim için uygun değildir.
Cihazı sürekli olarak uzun bir süre boyunca (örn. havuzlarda sürekli sirkülasyon işlemi) veya sabit bir kurulumda (örn. atık su transfer istasyonu, fıskiye pompası) çalıştırmayın.
Not
Üretici, amaca uygun olmayan veya yanlış kullanımı sonucu oluşan olası hasarlardan sorumlu değildir.
Tehlike kademeleri
TEHLİKE
- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.
⚠UYARI
- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
TEDBİR
- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
DİKKAT
- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
Çevre koruma
Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.
Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda
insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.
İçindekiler hakkında uyarılar (REACH)
İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH
Aksesuarlar ve yedek parçalar
Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.
Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.
Teslimat kapsamı
Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.
Garanti
Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış fişi ile satıcınıza veya size en yakın yetkili servise başvurun.
(Adres için Bkz. Arka sayfa)
Cihaz açıklaması
Resimler için grafik sayfalarına bakın Şekil A
① Taşıma kulpu ② Fişli şebeke bağlantı kablosu ③ Otomatik hava boşaltma tertibatı ④ Quick-Connect ⑤ Pompa bağlantı parçası G 1 ½ (1", 1 ¼" ve 1 ½" hortum bağlantısı ve G 1 ½ - dişli) ⑥ Bağlantı parçası (G 1 ½ - dişli) ⑦ (Şamandıra şalteri) kilitleme fonksiyonu ⑧ (Şamandıra şalteri) yükseklik ayarı ⑨ Şamandıra şalteri ⑩ *Pompa bağlantı parçası G 1 (3/4" ve 1" hortum bağlantısı ve G 1 - dişli)
⑪*Çekvalf
⑫ G 1 - dişli bağlantı (SP 16.000 Dirt)
13 Ön filtre (SP 22.000 Dirt)
* Teslimat kapsamında değildir.
İşletime alma
TEHLIKE
Elektrik çarpması ve yaralanma tehlikesi!
Cihaz, elektrikli ve mekanik bileşenler içerir.
Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın.
Not
Hortum ne kadar kısaysa ve hortum çapı ne kadar büyükse sevk oranı da o kadar yüksek olur.
Pompada tıkanıklıkları önlemek için 1 ¼" değerinden daha küçük hortum çaplarına uygun bir ön filtre kullanın.
• SP 16.000 Dirt özel aksesuarlar • Tabana entegre edilmiş SP 22.000 Dirt Pompa bağlantısı bir geçmeli sistemle (Quick-Connect) donatılmıştır.
Pompa bağlantı parçası G 1½ ile bağlantı parçası ve G 1 dişli bağlantı, cihaza takılmamış halde dahildir.
Not
G 1 ½ pompa bağlantı parçasına 1", 1 ¼" ve 1 ½" çaplı hortumlar bağlanabilir.
İstenen büyüklükte partiküllerin pompalanması için yeterli büyüklükte çaplı bir hortumun seçilmesi ve pompa bağlantı parçasının G 1½ oyuklardan kısıaltılması gerekir. Debi miktarının yüksek olması için partiküller küçük olsa bile büyük çaplı bir hortumun kullanılması tavsiye edilir.
1", 1 ¼" veya 1 ½" çapında hortum kullanırken hortumu pompaya bağlayın:
1 Pompa bağlantı parçasını G 1 ½ bağlantı parçasına vidalayın. 2 Hortum kelepçesini hortumun üzerine kaydırın. 3 Hortumu G 1 ½ pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin. 4 Bağlantı parçasını Quick-Connect'e itin. Şekil C
Şekil B
3/4 " veya 1" çapında hortum kullanırken hortumu pompaya (SP 16.000 Dirt) bağlayın:
1 G 1 - Dişli bağlantıyı bağlantı parçasına vidalayın. 2 Özel aksesuar G 1 pompa bağlantı parçasını (G 1, 6.997-359.0 pompa bağlantı parçası (33,3 mm) çekvalf dahil - teslimat kapsamına dahil değildir) G 1 dişli bağlantıya monte edin: a Çekvalfi G 1 dişli bağlantıya "UP" yazısı okunacak şekilde yerleştirin. b G 1 pompa bağlantı parçasını G 1 dişli bağlantıya vidalayın.
3 Hortum kelepçesini hortumun üzerine kaydırın.
4 Hortumu G 1 pompa bağlantı parçasına kaydırın ve bir hortum kelepçesi ile sabitleyin.
5 Bağlantı parçasını Quick-Connect'e itin.
Şekil C
Pompanın kurulması / daldırılması:
1 Şamandıra şalterinin yükseklik ayarını kilit tertibatına takın. 2 Pompayı, pompalanan sıvının içinde sağlam bir zemine yerleştirin veya taşıma koluna bağlı bir halat yardımıyla daldırın.
Şekil D
Not
Emiş alanı kirlenmeler tarafından engellenmemelidir. Zemin çamurluysa pompayı bir tuğla vb. üzerine yerleştirin. Pompanın düz durduğundan emin olun. Pompayı kablo veya hortumdan tutarak taşımayın.
İşletim
TEHLİKE
Elektrik çarpması nedeniyle hayati tehlike!
Elektrik ileten parçalara dokunulduğunda elektrik çarpması nedeniyle ölüm riski vardır.
İşletim sırasında taşıma koluna bağlı olan halata veya pompalanan sıvı ile temas eden herhangi bir nesneye (örneğin pompalanan sıvının iletildiği boru hatları, korkuluklar) ve pompalanan sıvıya dokunmayın.
Otomatik hava boşaltma tertibatı
- Düşük sıvı seviyesinde emilen veya pompanın içinde bulunan hava otomatik hava boşaltma tertibatı üzerinden sızabilir. Havanın yanında sıvı da çıkabilir.
Sıvı seviyesi düşükken pompa iyi vakum yapamıyorsa, doldurma işlemine yardımcı olmak için güç kablosunu çıkarıp takın ve bunu tekrarlayın.
Şekil E
Otomatik işletim
- Yükseklik ayarını ve kablo uzunluğunu kullanarak şamandıra şalterini ayarlayın.
Not
Pompa gözetimsiz çalıştırılırsa, pompanın güvenilir şekilde kapatılmasını sağlamak için şamandıra şalteri daima en üst konuma ayarlayın.
Şekil F
Not
Pompa en alt konuma ayarlanırsa, şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğunu 2,5 cm olarak ayarlayın; kablodaki işarete bakınız.
Şekil G
- Şebeke fişini prize takın.
Not
Şamandıra şalteri otomatik işletimde pompalama işlemine otomatik olarak kumanda eder.
Şamandıra şalteri, yükselen sıvı seviyesi nedeniyle açma yüksekliğine ulaştığında pompa açılır.
Şamandıra şalteri, düşen sıvı seviyesi nedeniyle kapatma yüksekliğine ulaştığında pompa kapanır.
Şamandıra şalterinin hareket serbestliği sağlanmalıdır.
Şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğu en az 2,5 cm olmalıdır.
Açma yüksekliği / kapatma yüksekliği (şamandıra şalteri en alt konumda):
| Min. / Maks. SP 1 | 6.000 Dirt SP 22.0 | 00 Dirt |
| Açma yüksekliği, cm* | 18 / 21 20 / 24 | |
| Kapatma yüksek- liği, cm* | 4 / 12 6 / 15 | |
Açma yüksekliği / kapatma yüksekliği (şamandıra şalteri en yüksek konumda):
| Min. / Maks. SP 1 | 6.000 Dirt SP 22.0 | 00 Dirt |
| Açma yüksekliği, cm* | 28 / 31 33 / 36 | |
| Kapatma yüksek- liği, cm* | 14 / 22 19 / 27 | |
* Anahtarlama yükseklikleri, şamandıra şalterinin konumuna ve şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablonun uzunluğuna göre değişir. Ön ayarlı kablo uzunluğunu korumanızı öneririz.
Manuel işletme
Not
Manuel işletimde pompa sürekli açık kalır. Pompanın manuel işletimde kendiliğinden emmesi için sıvı seviyesi en az 60 mm (ve SP 16.000 Dirt) veya 50 mm (SP 22.000 Dirt) olmalıdır. Pompa, 25 mm (SP 16.000 Dirt) veya 35 mm (SP 22.000 Kir) artık sıvı yüksekliğine
kadar pompalayabilir. Belirtilen artık sıvı seviyelerine yalnızca manuel işletimde ulaşılır.
Şamandıra şalterinin hareket serbestliği sağlanmalıdır.
- Şamandıra şalterini yukarı bakacak şekilde kilit tertibatıyla sabitleyin.
Şekil H
DIKKAT
Kuru çalışmadan kaynaklanan hasar riski!
Kuru çalışma, pompada daha fazla aşınmaya yol açar. Pompayı manuel işletmede gözetimsiz bırakmayın.
Kuru çalışma sırasında elektrik fişini hemen prizden çekin.
- Şebeke fişini prize takın.
İşletmenin tamamlanması
- Şebeke fişini prizden çekin. Cihaz durur.
DİKKAT
Hasar tehlikesi!
Kurumuş kir veya katkı maddeleri nedeniyle hasar tehlikesi.
Cihazı her kullanımdan hemen sonra durulayın ve temizleyin.
- Kirli veya katkı maddeli sıvı pompalanırsa işletimi durdurduktan hemen sonra cihazı yıkayın ve temizleyin, bkz. Bölüm Durulama ve temizlik.
- Cihazı ve aksesuarları boşaltın ve kurumaya bırakın.
Koruma ve bakım
TEHLİKE
Elektrik çarpması ve yaralanma tehlikesi!
Cihaz, elektrikli ve mekanik bileşenler içerir.
Çocukların temizlik ve kullanıcı bakımını yapması yasaktır.
Durulama ve temizlik
DİKKAT
Hasar tehlikesi!
Kurumuş kir veya katkı maddeleri nedeniyle hasar tehlikesi.
Cihazı her kullanımdan hemen sonra durulayın ve temizleyin.
1 Kirli sıvı veya katkı maddeleri içeren sıvı pompalandıktan sonra cihaz durulanmalıdır: Cihaz tüm kir veya katkı maddelerinden arındırılana kadar katkı maddesi içermeyen temiz su pompalayın.
⚠️ TEHLİKE
Elektrik çarpması ve yaralanma tehlikesi!
Cihaz, elektrikli ve mekanik bileşenler içerir.
Montaj, sökme veya temizlikten önce cihazı daima güç kaynağından ayırın.
2 Şebeke fişini prizden çekin.
3 Quick-Connect tuşuna basın ve bağlantı ağzını çekip çıkarın.
Şekil C
4 Gerekirse Quick-Connect ve hortumdaki kalıntıları giderin.
5 Cihazın dışını yumuşak, temiz bir bezle ve temiz su ile temizleyin.
6 Cihazı ve aksesuarları boşaltın ve kurumaya bırakın.
Bakım
Cihaz bakım gerektirmez.
Taşıma
El ile taşıma
TEDBİR
Sendeleme nedeniyle yaralanma tehlikesi!
Gevşek kablolara ve hortumlara takılma nedeniyle yaralanma riski söz konusudur.
Cihazı taşırken kablolara ve hortumlara dikkat edin.
- Cihazı taşıma kulpundan kaldırın ve taşıyın.
Taşıt içerisinde taşıma
⚠UYARI
Yaralanma tehlikesi, zarar görme tehlikesi!
Taşıma sırasında cihazın ağırlığını dikkate alın.
Cihazı, taşıma sırasında kaymaması veya etrafa savrulmaması için geçerli yönergelere uygun olarak saklayın veya sabitleyin.
- Cihazı araç içinde taşırken, geçerli yönetmelikler uyarınca kaymaya ve devrilmeye karşı emniyete alın.
Depolama
DİKKAT
Donma nedeniyle hasar tehlikesi!
Tamamen boşaltılmamış cihaz, donma nedeniyle hasar görebilir.
Cihazı ve aksesuarları saklamadan önce tamamen boşaltın.
Cihazı dona karşı koruyun.
Cihazı dışarıda değil, donma olmayan bir yerde saklayın.
TEDBİR
Yaralanma ve hasar tehlikesi mevcuttur!
Cihaz eğimli yüzeylerde devrilebilir.
Depolama sırasında cihazın ağırlığına dikkat edin.
- Pompayı ve aksesuarları tamamen boşaltın.
- Pompa ve aksesuarları kurumaya bırakın.
- Pompayı dondan korunan bir yerde muhafaza edin.
Arızalarda yardım
Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.
| Hata | Nedeni | Hatanın giderilmesi |
| Pompa çalışıyor, pompa-lamıyor | Pompada hava var. | 1. Şebeke fişini sıvı emilene kadar birkaç kez prizden çekin ve takın. |
| Emiş alanı tıkalıdır. | 1. Şebeke fişini prizden çekin.2. Emiş alanını temizleyin. |
| Sıvı seviyesi manuel işletmede çok dü- şük. | 1. Pompayı pompalama sıvısına olabildiğince derine daldırın, bakınız Bölüm İşletim. |
| Pompa çalışmıyor veya işletim sırasında aniden duruyor | Akım beslemesi kesilmiştir. | 1. Sigortaları ve elektrik bağlantılarını kontrol edin. |
| Termo korumalı şalter aşırı ısınma nede-niyle pompayı kapatmıştır. | 1. Şebeke fişini prizden çekin.2. Pompanın soğumasını bekleyin.3. Emiş alanındaki kir partiküllerini giderin.4. Emiş alanını temizleyin.5. Pompanın kuru çalışmasını önleyin. |
| Kir partikülleri emiş alanını bloke eder. | 1. Şebeke fişini prizden çekin.2. Emiş alanını temizleyin. |
| Pompalama gücü azalı-yor | Emiş alanı tıkalıdır. | 1. Şebeke fişini prizden çekin.2. Emiş alanını temizleyin. |
| Pompalama gücü çok dü- şük | Maksimum pompalama yüksekliği aşıl-mıştır.Hortum çapı ve hortum uzunluğu yanlış seçilmiştir. | 1. Maksimum pompalama yüksekliğine dikkat edin, bkz. Bölüm Teknik bilgiler.2. Gerekirse daha büyük bir hortum çapı veya daha kısa bir hortum uzunluğu seçin, bkz. Bölüm Pompalama miktarının optimizasyonu. |
| Quick-Connect açılmış-yor veya kapanmıyor | Geçme sistemi kirlenmiştir. | 1. Klipsi çıkarın.2. Klipsi temizleyin.3. Klipsi monte edin. |
Teknik bilgiler
| SP16.000Dirt | SP22.000Dirt |
| Cihaz performans verileri |
| Şebeke gerilimi V | 230-240 | 230-240 | |
| Şebeke frekansı | Hz | 50 | 50 |
| Nominal güç | W | 550 | 750 |
| | SP16.000Dirt | SP22.000Dirt |
| Maksimum pompalamamiktarı | l/h | 16.000 | 22.000 |
| Basınç (maks.) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Pompalama yüksekligi(maks.) | m | 8 | 8 |
| Dalma derinligi (maks.) | m | 7 | 7 |
Pompalama sıvısının izin verilen sıcaklığı °C 5...35 5...35
Pompalanmasına izin verilen sıvıların partikül büyüklüğü (maks.) mm 20 30
Minimum sıvı seviyesi (manuel mod) mm 60 50
Kalan sıvı seviyesi mm 25 35
Ağırlık (aksesuarlar hariç) kg 4,9 6,5
Teknik değişiklik hakkı saklıdır.
Pompalama miktarının optimizasyonu
Aşağıdaki durumlarda pompalama miktarı daha büyük olur:
- Pompalama yüksekliği ne kadar düşükse.
- Kullanılan hortumun çapı ne kadar büyükse.
- Kullanılan hortum ne kadar kısaysa.
- Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa.
AB Uygunluk Beyanı
İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı, yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.
Ürün: Pompa
Tip: 1.645-xxx
İlgili AB direktifleri
2014/35/AB
2014/30/AB
2011/65/AT
2009/125/EG
Uygulanan yönetmelik(ler)
(AB) 2019/1781
Uygulanan uyumlaştırılmış normlar
EN 60335-1
EN 60335-2-41
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.
H. Jenner
Dokümantasyon yetkilisi:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Almanya)
Tel.: +49 7195 14-0
