WAP124125 - Erişim noktası DELL - Ücretsiz kullanım kılavuzu

Ürün türü	Kablosuz erişim noktası
Marka	Dell
Model	WAP124125
Boyutlar (YxGxD)	12,4 x 13 x 5,1 cm (antenler katlanmış)
Ağırlık	0,42 kg
Çalışma sıcaklığı	0 ila 50°C
Bağıl nem	%5 ila %95 yoğuşmasız
Besleme	PoE IEEE 802.3af (48 V DC, 350 mA) veya 5 V DC güç adaptörü (ayrı satılır)
Ağ arayüzleri	2 adet Ethernet RJ-45 100/1000 Base-T bağlantı noktası (oto-MDI/MDX)
Konsol bağlantı noktası	RJ-45 seri
Antenler	3 adet çift bant dahili anten (W-AP125) veya 3 adet RP-SMA konektör (W-AP124) sürüme bağlı olarak
Kablosuz standartlar	IEEE 802.11a/b/g/n (ön sürüm)
Frekans bantları	2,4 GHz ve 5 GHz
Maksimum hız	300 Mbit/s'ye kadar (802.11n)
Ana işlevler	Erişim noktası, monitör modu, Dell denetleyici ile merkezi yönetim
Güvenlik	Kablosuz güvenlik standartları desteği, isteğe bağlı güvenlik kablosu
Montaj	Duvar, tavan (standart ray) veya masa
Durum göstergeleri	LED PWR, ENET0, ENET1, 11A/N, 11B/G/N
Kutu içeriği	Erişim noktası, kurulum kılavuzu
Garanti	1 yıl parça ve işçilik

Sık sorulan sorular - WAP124125 DELL

WAP124125 erişim noktasını nasıl besleyebilirim?

Erişim noktasını, IEEE 802.3af uyumlu bir anahtar veya enjektör kullanarak PoE (Ethernet Üzerinden Güç) ile veya 5 V DC güç adaptörü (ayrı satılır) ile besleyebilirsiniz. PoE beslemesine öncelik verilir.

Erişim noktası tavana nasıl monte edilir?

Standart tavan rayı (38/40 cm) için entegre klips yuvalarını kullanın. Erişim noktasını raya göre 30 derece yönlendirin, ardından bir tık sesi duyana kadar saat yönünde döndürün. Kabloların tavanın üzerinde olduğundan emin olun.

Harici anten kullanabilir miyim?

Bu modele bağlıdır. W-AP124 (RP-SMA sürümü) çıkarılabilir antenleri kabul ederken, W-AP125 entegre antenlere sahiptir. WAP124125 modeli muhtemelen entegre antenli sürümdür. Kontrol etmek için kullanım kılavuzuna bakın.

Erişim noktası nasıl yapılandırılır?

Erişim noktası bir Dell denetleyici aracılığıyla yapılandırılmalıdır. Ayarlar denetleyicide tanımlanır ve erişim noktasına gönderilir. ArubaOS web arayüzünü, CLI'yi veya Aruba MMS'yi kullanın. ArubaOS Kullanıcı Kılavuzu'na bakın.

PWR göstergesi sürekli kırmızı yanarsa ne yapmalıyım?

Sürekli kırmızı ışık, sistemin başlatılamadığını gösterir. Yardım için Dell teknik desteği (TAC) ile iletişime geçin. Ayrıca güç kaynağını ve bağlantıları kontrol edin.

Erişim noktası mevcut Wi-Fi standartlarıyla uyumlu mu?

Evet, IEEE 802.11a/b/g ve 802.11n (ön sürüm 2.0) standartlarını destekler, eski cihazlarla uyumluluk sağlarken yüksek hızlar sunar.

RF maruziyeti için uyulması gereken minimum mesafe nedir?

Cihaz, FCC sınırlarına uygun olarak 2,4 ve 5 GHz frekansları için vücuttan en az 35 cm mesafede kurulmalı ve kullanılmalıdır.

Erişim noktasını dış mekanda kullanabilir miyim?

Cihaz yalnızca iç mekanda kullanım için tasarlanmıştır. Dış mekanda kullanım için yerel düzenlemeleri ve çevre koşullarını kontrol edin.

Erişim noktası nasıl bakım yapılır?

Cihazı yumuşak ve kuru bir bezle temizleyin. Kimyasallardan kaçının. Havalandırma açıklıklarının tıkalı olmadığından emin olun. Cihazı 0 ila 50°C sıcaklık aralığında kullanın.

Yedek parçaları nerede bulabilirim?

Yedek parçalar (güç adaptörü, kablolar, montaj kitleri) için Dell müşteri hizmetleri ile iletişime geçin. Erişim noktası kullanıcı tarafından onarılabilir parçalar içermez.

KULLANIM KILAVUZU WAP124125 DELL

Dell W-AP120 kablosuz erişim noktası serisi, yüksek performanslı WLAN için yakında açıklanacak olan IEEE 802.11n (halen taslak 2.0) standardını destekler. Bu erişim noktaları, yüksek performanslı 802.11n öncesi 2,4 GHz ve 5 GHz işlevlerini sunmak için MIMO (Çoklu Giriş Çoklu Çıkış) teknolojisini ve diğer yüksek veri hacmi modu tekniklerini kullanırken, eşzamanlı olarak, mevcut 802.11a/b/g kablosuz hizmetlerini de destekler. W-AP120 serisi erişim noktaları, tek veya çift radyolu ve entegre antenli veya ayrılabilir antenleri destekleyen RP-SMA arabirimli sürümler halinde sunulmaktadır. W-AP120 serisi erişim noktaları yalnızca bir Dell denetleyici ile bağlantıtı olarak çalışır.

Dell W-AP120 serisi erişim noktaları şu yeteneklere sahiptir:

• Kablosuz alıcı-verici
• Protokolden bağımsız ağ oluşturma işlevi
- Bir kablosuz crisim noktası olarak IEEE 802.11a/b/g veya 802.11n çalışması
- Bir kablosuz hava izleme aygıtı olarak IEEE 802.11a/b/g veya 802.11n çalışması
- IEEE 802.3af PoE ve aynı zamanda önceki yüksek Ethernet Üzerinden Güç standartları (PoE + / 802.3at) ile uyumluluk
- Bir Dell denetleyici üzerinden merkezi yönetim yapılandırması ve güncelleştirmeleri
- Bir denetleyici lisansı ile W-AP120 serisi a/b/g modellerini 802.11n (taslak) uygunluğuna yükseltebilme

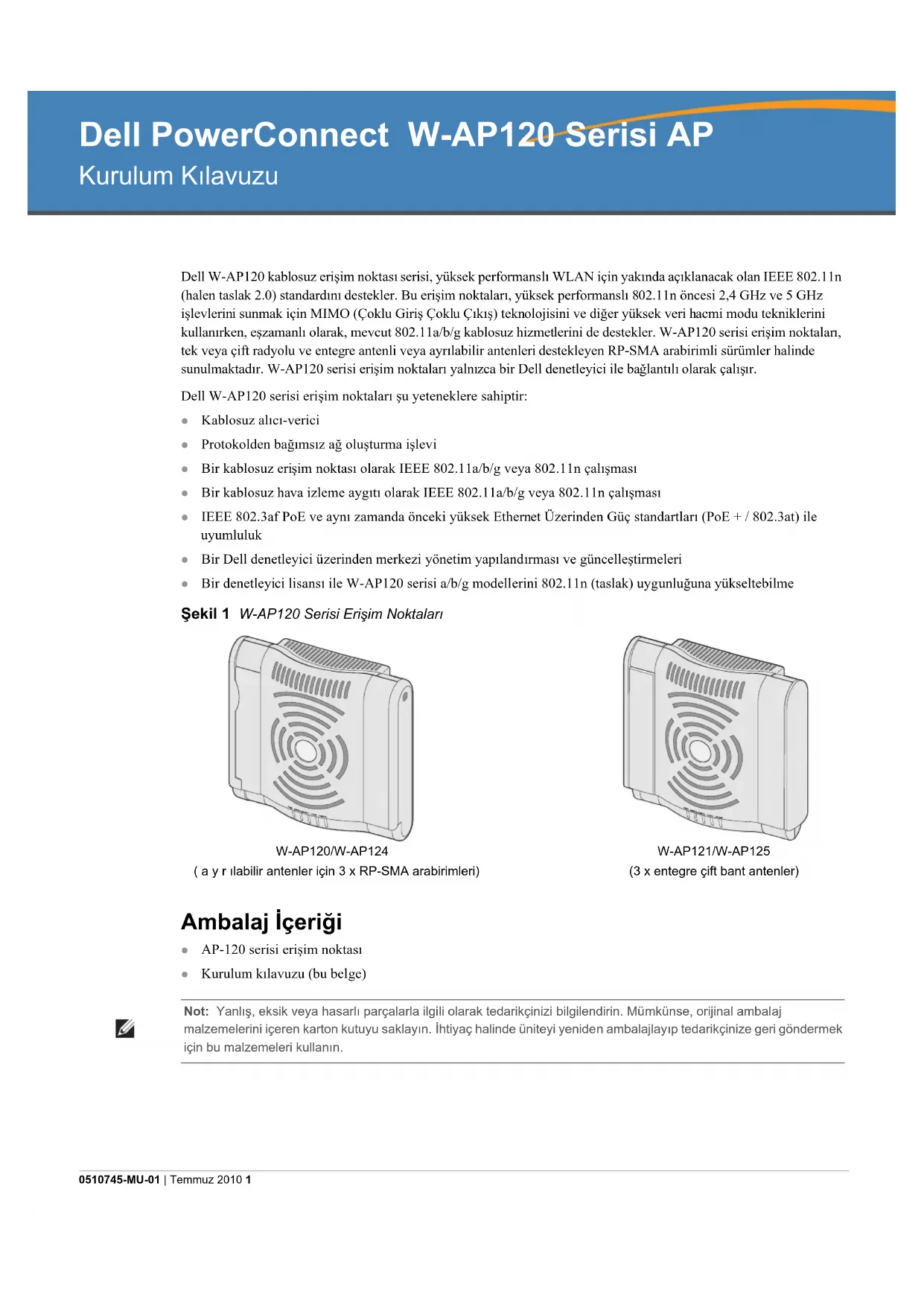

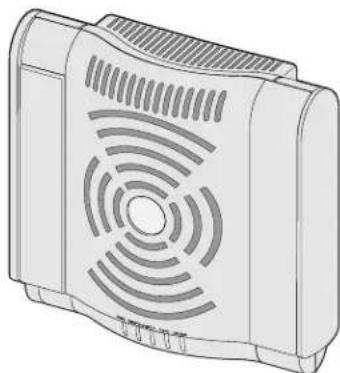

Şekil 1 W-AP120 Serisi Erişim Noktaları

W-AP120/W-AP124
( a y r ilabilir antenler için 3 x RP-SMA arabirimleri)

• AP-120 serisi erişim noktası
• Kurulum kılavuzu (bu belge)

Not: Yanlış, eksik veya hasarlı parçalarla ilgili olarak tedarikçinizi bilgilendirin. Mümkünse, orijinal ambalaj malzemelerini içeren karton kutuyu saklayın. İhtiyaç halinde üniteyi yeniden ambalajlayıp tedarikçinize geri göndermek için bu malzemeleri kullanın.

Not: W-AP120 serisiyle kullanılabilecek ek montaj kitleri ayrıca satılmaktadır. Ayrıntılar için Dell satış temsilcinizle görüşün.

Başlamadan Önce

WLAN Planlaması

Kablosuz ağ yerleşiminiz için kaç adet Dell AP'ye ihtiyaç duyduğunu ve bunların nerelere kurulacaklarını belirleyin. Dell'in otomasyonlu RF Planı keşif yazılımını (ayrıca sunulmaktadır) kullanarak bu planlamayı kolayca gerçekleştirebilirsiniz. Bu işlem WLAN veya RF planlaması olarak kabul edilir ve ana Dell denetleyici kurulumu ve yapılandırması öncesinde tamamlanması gerekir. Bildik Dell kurulumlarında, denetleyiciler, AP'lerden önce yapılandırılır ve kurulur.

WLAN planlamasıyla ilgili yardım için, Kapalı Mekan Erişim Noktaları: Keşif ve Planlama Yerleştirme Öncesi Kılavuzu'na ve RF Planı Kurulum ve Kullanım Kılavuzu'na bakın.

Kurulum Öncesi Ağ Gereksinimleri

WLAN planlaması tamamlandıktan ve uygun ürünler ve bunların yerleri belirlendikten sonra, Dell denetleyici(ler) kurulmalı ve Dell Erişim Noktaları yerleştirilmeden önce başlangıç ayarları yapılmalıdır.

denetleyici başlangıç ayarları için, denetleyiciniz üzerinde kurulu yazılım sürümüne ait ArubaOS Hızlı Başlangıç Kılavuzu'na bakın.

Kurulum Öncesi Kontrol Listesi

W-AP120 serisi erişim noktanızı kurmadan önce, elinizde şunların bulunduğundan emin olun:

• W-AP120/W-AP124 için: Ağ yerleşim planında belirtilen harici antenler
  • Gereken uzunlukta CAT5 UTP kablosu
  • Aşağıdaki güç kaynaklarından biri:
  ■ IEEE 802.3af uyumlu Ethernet Üzerinden Güç (PoE) kaynağı
  W-AP120/W-AP121 için tam işlev desteği; W-AP124/W-AP125 için azaltılmış işlev desteği
  ■ IEEE Ethernet Üzerinden Güç + (PoE+) kaynak çıkışı 56 Volt @ 350 mA
  ■ POE kaynağı, herhangi bir güç kaynağı ekipmanı (PSE) denetleyici veya midspan PSE cihazı olabilir
  ■ Dell AP AC-DC bağdaştırıcı kiti (ayrica satılır)

- Ağ üzerinde hizmet sunumu yapılan Dell denetleyici:

Erişim noktanıza katman 2/3 ağ bağlanırlığı

Aşağıdaki ağ hizmetlerinden biri:

• Aruba Discovery Protocol (ADP)
• “A” kaydı olan DNS sunucusu
- Saticiya özgü seçenekler sunan DHCP Sunucusu

Ayarlama İşleminin Özeti

Not: Bir W-AP120 serisi AP için ayar ve kurulum işlemlerine geçmeden önce, Kurulum Öncesi Kontrol Listesi altında sıralanan öğelerin doğrulamasını yapmak önemlidir.

Bir AP-120 serisi erişim noktasının başarılı bir şekilde ayarlanabilmesi için aşağıdaki sırayla yapılması gereken beş iş mevcuttur:

1. Kurulum öncesi bağlanırlığı doğrulayın.
2. Her bir AP için özel kurulum konumlarını belirleyin.
3. Her bir AP'yi kurun.
4. Kurulum sonrası bağlanırlığı doğrulayın.
5. Her bir AP'yi yapılandırın.

Not: Dell, resmi gereksinimlere uygun olarak, AP-120 serisi erişim noktalarını yalnızca yetkili ağ yöneticilerinin ayarları değiştirebileceği şekilde tasarlamıştır. AP yapılandırmasıyla ilgili daha fazla bilgi için ArubaOS Hızlı Başlangıç Kılavuzu ve ArubaOS Kullanım Kılavuzu'na bakın.

Dikkat: Erişim noktaları, radyo iletim cihazlarıdır ve dolayısıyla resmi denetime tabidir. Erişim noktalarının yapılandırılması ve çalıştırılmasından sorumlu ağ yöneticilerinin yerel yayın yönetmeliklerine uymaları gerekmektedir. Özellikle, erişim noktalarında, erişim noktasının kullanılacağı yere uygun kanal atamaları kullanılmalıdır.

Kurulum Öncesi Bağlanırlığı Doğrulama

AP'leri bir ağ ortamına kurmadan önce, AP'lerin açık duruma getirildiklerinde denetleyicinin yerini bulabildiklerinden ve ona bağlanabildiklerinden emin olun.

Özellikle, aşağıdaki koşulları doğrulamanız gerekir:

• Ağa bağlı olduğunda, her AP'ye geçerli bir IP adresi atanmaktadır
• AP'ler denetleyicinin yerini bulabilmektedir

denetleyicinin yerini bulma ve ona bağlanma ile ilgili talimatlar için ArubaOS Hızlı Başlangıç Kılavuzu'na bakın.

Özel Kurulum Konumlarını Belirleme

AP-120 serisi erişim noktasını bir duvara veya tavana monte edebilirsiniz. Doğru kurulum yer(ler)ini belirlemek için, Dell RF Planı yazılım uygulaması tarafından oluşturulan AP yerleşim haritasından yararlanın. Her konum, hedeflenen kapsama alanının merkezine olabildiğince yakın olmalı ve engellerden veya bariz enterferans kaynaklarından kurtarılmalıdır. Bu RF emiciler/yansıtıcılar/enterferans kaynakları, RF yayılımını etkileyecektir. Bunlarla ilgili olarak planlama safhasında gerekli açıklamalar ve RF planında gerekli ayarlamalar yapılmalıdır.

Belirlenmemiş Bilinen RF Emiciler/Yansıtıcılar/Enterferans Kaynakları

Bilinen RF emiciler, yansıttıcılar ve enterferans kaynaklarının sahadayken kurulum safhasında belirlenmesi kritik öneme sahiptir. Bir AP'yi sabit konumuna yerleştirirken bu kaynakların dikkate alındığından emin olun.

RF emiciler şunlardır:

• Çimento/beton: Eski betonda su dağılımın yüksek düzeylerde olması betonu kurutur ve potansiyel RF yayılımına olanak tanır. Yeni betonda ise su yoğunlaşması yüksek düzeylerdedir ve RF sinyallerini engeller.
• Doğal Unsurlar: Akvaryumlar, fiskiyeler, havuzlar ve ağaçlar
• Tuğla

RF yansıticılar şunlardır:

- Metal Nesneler: Katlar arasındaki metal paneller, inşaat demiri, yangın kapıları, havalandırma/isıtma menfezleri, parmaklıklı pencereler, panjurlar, tel örgüler (delik boyutuna bağlı olarak), buzdolapları, askılar, raflar ve dosya dolapları

- AP'yi iki havalandırma/ısıtma menfezi arasına yerleştirmeyin. RF bozulmalarını önlemek için AP'lerin menfezlerin altına yerleştirildiğinden emin olun.

RF enterferans kaynakları şunlardır:

- Mikrodalga firinlar ve diğer 2,4 veya 5 GHz frekanslı nesneler (telsiz telefonlar gibi)

- Kablosuz kulaklıkların kullanıldığı kafeteryalar ve çağrı merkezleri

AP'nin kurulması

Not: Tüm Dell ürünlerinin servis işleri yalnızca eğitimli servis personeli tarafından yapılmalıdır.

Entegre Duvara Montaj Yuvalarının Kullanımı

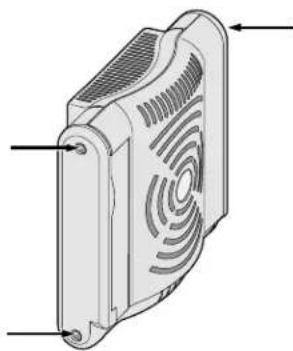

AP'nin arkasında bulunan anahtar deliği şeklindeki yuvalar, cihazın kapalı mekandaki bir duvar veya rafa dik olarak takılması için kullanılabilir. Montaj konumunu seçerken, ünitenin sağ tarafından kablolar için fazladan yer bırakın.

Not: Ürün boyutları için bu kılavuzdaki Ürün Spesifikasyonları bölümüne bakın. Kurulan ünitenin sağ tarafından kablolar için 5 cm'lik ek boşluk bırakın ve anten eklemlemesi için yeterli alan bulunduğundan emin olun.

1. Montaj konumunda, duvara veya rafa birbirinden 4,7 cm uzaklıkta iki vida takın. Cihazı monte edeceğiniz yüzey alçıpan ise, Dell, uygun duvar kenetlerini (ürünle birlikte verilmez) kullanmanızı önerir.
2. AP'nin arkasındaki montaj yuvalarını vidalara hizalayın ve üniteyi kaydırararak yerine oturtun (bkz. Şekil 2).

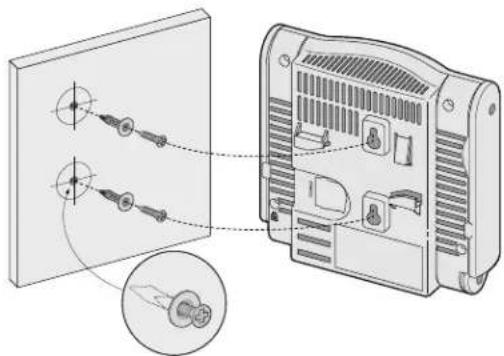

Şekil 2 W-AP120 Serisi Erişim Noktasının Duvara Takılması

1. W-AP121 veya W-AP125'te antenlerin yönünü ayarlayın. En iyi performans için, antenleri tercihen aynı düzlemde ve duvara paralel ve yönleri dikey olacak şekilde döndürün (bkz. Şekil 3).

Şekil 3 Duvara Monte Edilmiş bir W-AP121/W-AP125 üzerinde Anten Yönü

W-AP120 veya W-AP124'te, harici antenleri imalatçının talimatlarına göre kurun ve antenleri AP üzerindeki anten arabirimlerine bağlayın (bkz. Şekil 4).

Şekil 4 W-AP120/W-AP124 üzerindeki Anten Arabirimleri

Entegre Tavan Rayı Yuvalarının Kullanımı

AP'nin arkasındaki geçmeli askı rayı yuvaları, cihazın 38,1/40,64 cm genişliğe sahip standart bir tavan rayına güvenli bir şekilde takılması için kullanılabilir.

Dikkat: Cihazı tavana asarken AP'nin tavan rayına sıkıca tutunduğundan emin olun. Düzgün takılmayan cihazlar insanların veya ekipmanların üzerine düşebilir.

1. AP'nin yerleştirileceği noktaya yakın bir yerde oluşturulacak bir delikten gerekli kabloları çekin.
2. Gerekiyorsa, konsol kablosunu AP'nin arkasındaki konsol portuna bağlayın.
3. Tavan rayı montaj yuvaları tavan rayı ile yaklaşık 30 derecelik bir açı oluşturacak şekilde AP'yi tavan rayının yanında tutun (bkz. Şekil 5). Kablonun boşunun tavan döşemesinin üst kısmında kaldığından emin olun.

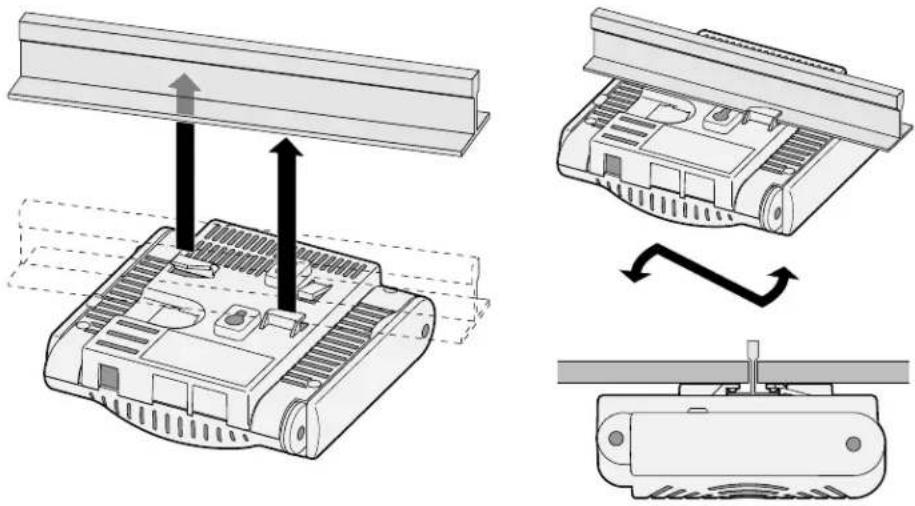

Şekil 5 Tavan Rayı Montaj Yuvalarının Yönlendirilmesi

1. AP'yi tavana doğru bastırırken cihazı saat yönünde döndürüp tavan rayı üzerindeki yerine geçmesini sağlayın.
2. W-AP121 veya W-AP125'te antenlerin yönünü ayarlayın. En iyi sonuçlar için, antenleri döndürerek dikey duruma getirin (AP gövdesine dik) (bkz. Şekil 6).

Şekil 6 Tavana Monte Edilmiş bir W-AP121/W-AP125 üzerinde Anten Yönü

W-AP120 veya W-AP124'te, harici antenleri imalatçının talimatlarına göre kurun ve antenleri AP üzerindeki anten arabirimlerine bağlayın (bkz. Şekil 4).

Gerekli Kabloların Bağlanması

Kabloları tüm yerel ve ulusal yönetmeliklere ve uygulamalara uygun olarak çekin.

Ethernet Portları

RJ45 Ethernet portları (ENET0 and ENET1), 100/1000Base-T otomatik algılamalı MDI/MDX bağlantılarını destekler. AP'yi bir burgulu çift Ethernet LAN bölümüne veya doğrudan bir Dell denetleyiciye bağlamak için bu portları kullanın. En fazla 100 m uzunluğunda, 4 veya 8 iletkenli, Kategori 5 UTP kablo kullanın.

Not: Dell W-AP120 serisi AP'ler, IEEE 802.3.af, Ethernet Üzerinden Güç standardında tanımlandığı gibi yalnızca Ortam A kurulumlarına yöneliktir. Aralarında bağlantı bulunan ekipmanların ilgili LAN bağlantıları da dahil olmak üzere aralarında bağlantı bulunan tüm ekipmanlar aynı bina içine yerleştirilmelidir.

100/1000 Mbps Ethernet portları, AP'nin altında bulunur. Bu portlar, pin bağlantıları Tablo 1'de gösterilen RJ-45 dişi konnektörlere sahiptir.

Tablo 1 ENET0 ve ENET1 Ethernet Portları için Konnektör

Konnektör	Pin	Sinyal Adı	GE Bağlantısı	FE Bağlantısı	PoE
	1	B I	_ D A	+	İki yönlü çift A+ RX+ POE nega
	2	B I	_ D A	-	İki yönlü çift A– RX– POE nega
	3	BI_DB+	İki yönlü çift B+	TX+	POE pozitif
	4	BI_DC+	İki yönlü çift -C	Yedek çift	POE pozitif
	5	BI_DC–	İki yönlü çift C–	Yedek çift	POE pozitif
	6	BI_DB–	İki yönlü çift B–	TX–	POE pozitif
	7	BI_DD+	İki yönlü çift D+	Yedek çift	POE negatif
	8	BI_DB–	İki yönlü çift D–	Yedek çift	POE negatif

Seri Konsol Portu

Seri konsol portu AP'yi bir seri terminale veya doğrudan yerel yönetim için bir dizüstü bilgisayara bağlamanıza olanak tanır. Bu port, Tablo 2'de gösterilen pin bağlantılarına sahip bir RJ-45 dişi konnektördür. Bu portu aşağıdaki şekillerde bağlayabilirsiniz:

• Bir Ethernet kablosu kullanarak doğrudan bir terminale veya terminal sunucusuna bağlayın.
• AP üzerindeki RJ-45 (dişi) konnektörü bir DB-9 (erkek) konnektöre dönüştürmek için bir modüler bağdaştırıcı kullanın ve bağdaştırıcıyı RS-232 kablo yardımıyla bir dizüstü bilgisayara bağlayın. Bağdaştırıcının konnektör ayrıntıları için bkz. Şekil 7.

Tablo 2 Seri Konsol Portu için Konnektör

Konnektör	Pin	Sinyal Adı	İşlev
	3	TXD	Verici
	4	GND	Toprak
	5	GND	Toprak
	6	RXD	Alici

Listede bulunmayan pinler bağlanmaz.

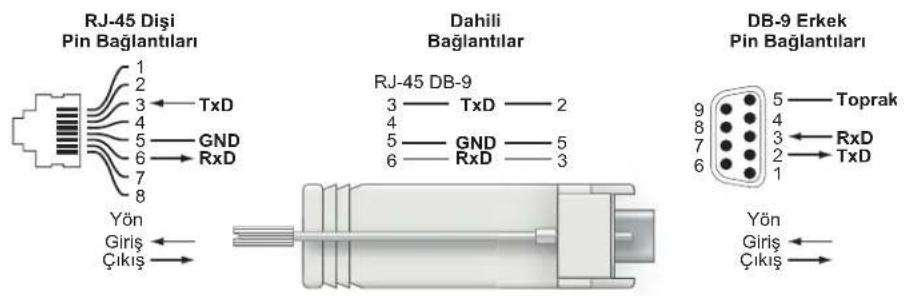

Şekil 7 RJ-45'i (Dişi) Modüler Bağdaştırıcı ile DB-9'a (Erkek) Dönüştürme

RJ-45 Dişi Pin Bağlantıları 1 2 3 ← TxD 4 5 ← GND 6 → RxD 7 8 Yön Giriş ← Çıkış → Dahili Bağlantılar RJ-45 DB-9 3 —— TxD —— 2 4 5 —— GND —— 5 6 —— RxD —— 3 DB-9 Erkek Pin Bağlantıları 9 —— Toprak 8 7 6 4 3 ← RxD 2 → TxD 1 Yön Giriş ← Çıkış →

Güç Bağlantısı

W-AP120 serisi AP, bir AC'den DC'ye ana elektrik şebekesi güç bağdaştırcısı üzerinden güç beslemeyi destekleyecek bir tekli 5V DC güç jákı girişine sahiptir.

Not: Hem POE hem de DC gücü kullanılabiliyorsa, AP'ye güç beslemek için yeterli POE gerilimi olmadığında dahi POE'yi kullanır.

Bir Emniyet Kablosunun Bağlanması

W-AP121 veya W-AP125 için ek güvenlik sağlamak amacıyla, ünitenin arkasına bir emniyet kablosu bağlayabilirsiniz (bkz. Şekil 8).

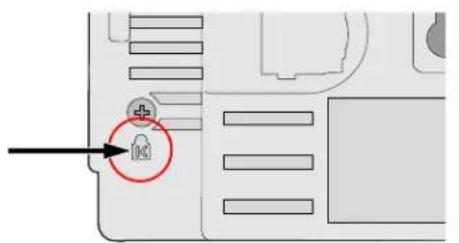

Şekil 8 Emniyet Kilidi Bağlantısı

Kurulum Sonrası Bağlanırlığı Doğrulama

Bu noktada, AP'nin güç alabildiğini ve başarıyla çalıştığını doğrulamak için AP üzerindeki entegre LED'lerden yararlanılabilir (bkz. Tablo 3). Kurulum sonrası ağ bağlanırlığını doğrulamakla ilgili daha fazla ayrıntı için ArubaOS Hızlı Başlangıç Kılavuzu'na bakın.

LED Renk/Durum Anlamı
PWR	Devamlı yeşil ışık	Güç açık, cihaz hazır
	Yanıp sönen yeşil ışık	Sistem başlatılıyor
	Devamlı kırmızı ışık	Sistem başlatılamadı, TAC ile görüşün
LED	Renk/Durum	Anlamı
ENET 0(100/1000 Mbps)	Yeşil/Kehribar sönük	Bağlantı yok
	Yeşil ışık	1000 Mbps bağlantısı
	Kehribar renkli ışık	100 Mbps bağlantısı
	Sık yanıp sönen yeşil/kehribar	Veri etkinliği
ENET 1(100/1000 Mbps)	Yeşil/Kehribar sönük	Bağlantı Yok
	Yeşil ışık	1000 Mbps bağlantısı
	Kehribar renkli ışık	100 Mbps bağlantısı
	Sık yanıp sönen yeşil/kehribar	Veri etkinliği
11A/N	Kehribar	Kablosuz bağlantısı eski 11a
	Yeşil	Kablosuz bağlantısı 11n 5 Ghz bandı
11B/G/N	Kehribar	Kablosuz bağlantısı eski 11b veya 11g
	Yeşil	Kablosuz bağlantısı 11n 2,4 Ghz bandı

W-AP120 Serisi'ni Yapılandırma

AP Hizmet Sunumu/Yeniden Hizmet Sunumu

Hizmet sunumu parametreleri her AP için benzersizdir. Bu yerel AP parametreleri başlangıçta denetleyici üzerinde yapılandırılır ve daha sonra AP'ye iletilip AP'nin kendisinde saklanır. Dell, hizmet sunumu ayarlarının yalnızca ArubaOS Web Arayüzü üzerinden yapılandırılması önerir. Ayrıntıların tamamı için ArubaOS Kullanım Kulavuzu'na bakın.

AP Yapılandırması

Yapılandırma parametreleri ağa veya denetleyiciye özeldir ve denetleyici üzerinde yapılandırılır ve saklanır. Ağ yapılandırma ayarları AP'lere iletilir, ancak denetleyici üzerinde saklanmaya devam eder.

Yapılandırma ayarları, ArubaOS Web Arayüzü, ArubaOS Komut Satırı Arayüzü veya Aruba MMS üzerinden yapılandırılabilir. Daha fazla ayrıntı için ilgili kılavuzlara bakın: ArubaOS Kullanım Kılavuzu.

Ürün Spesifikasyonları

Mekanik

• Boyutlar (anten istifli olarak) (YxGxD):

■ 4.9 inç x 5. 13 inç x 2 inç
■ 12,4 cm x 13 cm x 5,1 cm

- Ağırlık: 0,42 kg

- Ambalaj Boyutları:

■ 9,5 inç x 7,25 inç x 4,5 inç
24,1 cm x 18,4 cm x 11,4 cm

- Sıcaklık:

■ Çalıştırma: 0°C ila 50°C
Saklama: -10^ ila 70^

Not: Normal çalıştırma sırasında, W-AP120 serisi ürünün tabanındaki sıcaklık 80°C'ye yaklaşabilir. Bu değer, beklenen çalıştırma sıcaklığı aralığındadır.

• Bağıl Nem: %5 ila %95 yoğunlaşmayan
• Irtifa: 28°C'de 8000 ft
• Montaj: Duvara, tavana monte edilebilir veya masaüstüne konulabilir
• Antenler:
  ■ 3 adet entegre eklemeli çift bant anten öğesi (W-AP121, W-AP125)
  ■ Harici antenler için 3 adet RP-SMA arabirimi (W-AP120, W-AP124)
  • Görsel Durum Göstergeleri (LED'ler): Bkz. Tablo 3

Elektriksel

Ethernet:
■ 2 x 100/1000 Base-T otomatik algılamalı Ethernet RJ-45 Arabirimleri
MDI/MDX
■ IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T). IEEE 802.3ab (1000Base-T)
Güç Üzerinden Ethernet (IEEE 802.3af uyumlu), 48V DC/350mA (pin yapılandırması için bkz. Tablo 1)

• Güç:

5 VDC güç arabirimi, bir AC'den DC'ye ana elektrik şebekesi güç bağdaştırcısı üzerinden güç beslemeyi destekler

Not: Dell tarafından sağlananlar haricinde bir güç bağdaştırıcısı Birleşik Devletler veya Kanada'da kullanılacaksa, bunun cULus (NRTL) tarafından Listelenmiş, 5 VDC çıkış değerine sahip, minimum 4A, "LPS" veya "Sınıf 2" işaretli ve Birleşik Devletler ve Kanada'daki bir standart güç yuvasına takılmaya uygun bir bağdaştırıcı olması gerekir.

• Ethernet portları üzerinde POE desteği:
• 802.3af uyumlu POE kaynak cihazları
• POE+ (56 V @ 350 mA)

Kablosuz LAN

• Ağ Standartları: IEEE 802.11b, IEEE 802.11g, IEEE 802.11a, vc IEEE 802.11n (draft)
• Anten Türü:
  ■ Entegre 802.11a/b/g/n çok yönlü yüksek kazançlı anten
  Ayrılabilir 802.11a/b/g/n çok yönlü yüksek kazançlı anten

• Anten Kazancı (Entegre Antenler):

■ 2,4 - 2,5 GHz/3,2 dBi (maks.)
■ 5,180 – 5,825 GHz/5,2 dBi (maks.)

• Radyo Teknolojisi:

■ Dikey Frekans Bölmeli Çoklama (OFDM)
■ Düz Sıralı Dağınık Spektrum (DSSS)

• Radyo Modülasyon Türü:

■ 802.11b - CCK, BPSK, QPSK
■ 802.11g - CCK, BPSK, QPSK, 16-QAM, 64-QAM
■ 802.11a - BPSK, QPSK, 16-QAM, 64-QAM
■ 802.11n draft 2.0

• Ortam Erişim Kontrolü: ACK ile CSMA/CA
  • Desteklenen Frekans Bantları 2,4 GHz:

■ 2,400 \~ 2,4835 GHz (Global), ülkeye özgü kanallar

• Desteklenen Frekans Bantları 5 GHz:

■ 5,150 \~ 5,250 GHz (alçak bant), ülkeye özgü
■ 5,250 \~ 5,350 GHz (orta bant), ülkeye özgü
5,470 \~ 5,725 GHz (Avrupa), ülkeye özgü
5,725 \~ 5,825 GHz (yüksek bant), ülkeye özgü

802.11b 802.11g 802.11a 802.11n

ABD, Kanada 11	ABD, Kanada 11	ABD, Kanada 12	<< NEED >>
ETSI 13	ETSI 13	ETSI (en fazla 19)	<< NEED >>
Japonya 14	Japonya 13	Japonya 4	<< NEED >>
Tayvan 11	Tayvan 11	Tayvan 7	<< NEED >>

• Veri Hızları:

■ 802.11b - kanal başına 1, 2, 5, 5, 11 Mbps
■ 802.11g - kanal başına 6, 9, 12, 18, 24, 36, 48 ve 54 Mbps
■ 802.11a - kanal başına 6, 9, 12, 18, 24, 36, 48 ve 54 Mbps
■ 802.11n - Veri hızı MCS0 – MCS15 (6,5 Mbps ila 300 Mbps)

Dell Ekipmanının Doğru İmhası

Global Çevresel Uygunluk ve Dell ürünleri hakkında en güncel bilgileri edinmek için, bu ürün içeriğinde yer alan Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesini inceleyebilir veya www.dell.com adresindeki web sitemizi ziyaret cdebilirsiniz.

Avrupa Birliği RoHS (Tehlikeli Maddelerin Kısıtlanması)

RoHS

Aruba ürünleri, 2002/95/EC sayılı AB Tehlikeli Maddelerin Kısıtlanması (RoHS) Direktifi'ne de uygundur. AB RoHS, elektrikli ve elektronik ekipman imalatında belirli tehlikeli malzemelerin kullanımına kısıtlamalar getirmektedir. Özellikle, RoHS Direktifi

uyarınca kısıtlamaya tabi olan malzemeler Kurşun (baskılı devre ünitelerinde kullanılan Lehim dahil), Kadmiyum, Cıva, Hekzavalan Krom ve Brom'dur. Bazı Aruba ürünleri, RoHS Direktifi Ek 7 kapsamında listelenen istisnalara (baskılı devre ünitelerinde kullanılan lehim içerisindeki Kurşun) tabidir. Söz konusu Direktife uygunluğun gösterilmesi için, ürün ve ambalajların sol tarafları "RoHS" etiketi ile işaretlenecektir.

Pil Değişimi

Dikkat: Dell ürünlerinin içerdiği piller yalnızca kalifiye Dell servis personeli tarafından değiştirilmelidir. Pil değişimi için Dell ile görüşün. Pil değişimini kendiniz denemeyin. Yanlış türde bir pil takmanız durumunda patlama riski bulunmaktadır. Pilleri talimatlara göre imha edin.

Güvenlik ve Yönetmelikler Yönünden Uygunluk

Dell, tüm Dell donanım ürünleri için, birden fazla dilde ülkeye özgü kısıtlamaları ve ek güvenlik bilgileri ile yönetmelik bilgilerini içeren bir belge sunmaktadır. Dell PowerConnect W-Serisi Güvenlik, Çevre ve Yönetmelik Bilgileri belgesi bu ürün içeriğinde yer almaktadır.

Dikkat: RF Radyasyona Maruz Kalma Bildirimi: Bu ekipman, FCC RF radyasyona maruz kalma sınırlarına uygundur. Bu ekipmanın kurulumu ve çalıştırılması sırasında, 2,4 GHz ve 5 GHz frekansları için, radyasyon kaynağı ile vücudunuz arasındaki minimum 35 cm'lik uzaklık korunmalıdır. Bu verici, başka herhangi bir anten veya verici ile ortak konumlandırılmamalı veya bağlantı olarak çalıştırılmamalıdır. 5,15 ila 5,25 GHz frekans aralığında çalıştırılırken, ortak kanallı Mobil Uydu Sistemleri ile zararlı enterferans potansiyelinin azaltılması amacıyla, bu cihazın kullanımı kapalı alanlarla sınırlandırılmıştır.

Kore Radyo Ekipmanlarıyla İlgili Uyarı Bildirimi

Her hakkı saklıdır. Bu el kitabındaki spesifikasyonlar haber verilmeksizin değiştirilebilir.

Menşei ABD'dir. Bu el kitabında geçen diğer tüm ticari markalar ilgili şirketlerin kendi mülkiyetindedir.

Açık Kaynak Kodu

Belli başlı Aruba ürünleri, GNU Genel Kamu Lisansı (GPL), GNU Kısıtlı Genel Kamu Lisansı (LGPL) veya diğer Açık Kaynak Lisanslarına tabi yazılım kodları dahil olmak üzere, üçüncü taraflarca geliştirilmiş Açık Kaynak yazılım kodları içerir. Açık Kaynak koduna şu siteden ulaşılabilir:

http://www.arubanetworks.com/open_source

Yasal Uyari

Aruba Networks, Inc. anahtarlama platformları ve yazılımlarının herhangi bir birey veya şirket tarafından başka satıcıların VPN istemci cihazlarını sonlandırmak amacıyla kullanılması eyleminden doğacak sorumluluk tamamıyla ilgili birey veya şirketin kendisine aittir ve bu eylemde bulunan birey veya şirket, ilgili satıcılar adına telif hakkı ihlalinden dolayı Aruba Networks, Inc. aleyhine açılabilecek her türlü hukuk davası bakımından tam tazmin yükümlülüğü altında olacaktır.

Garanti

Bu donanım ürünü, bir yıllık standart Aruba parça/işçilik garantisi kapsamındadır. Daha fazla bilgi için, ARUBACARE SERVİS VE DESTEK ŞARTLAR VE KOŞULLARI'na bakın.

Bu cihazda değişiklik yapıldığı takdirde (boyama gibi), garanti geçerliliğini yitirir.
