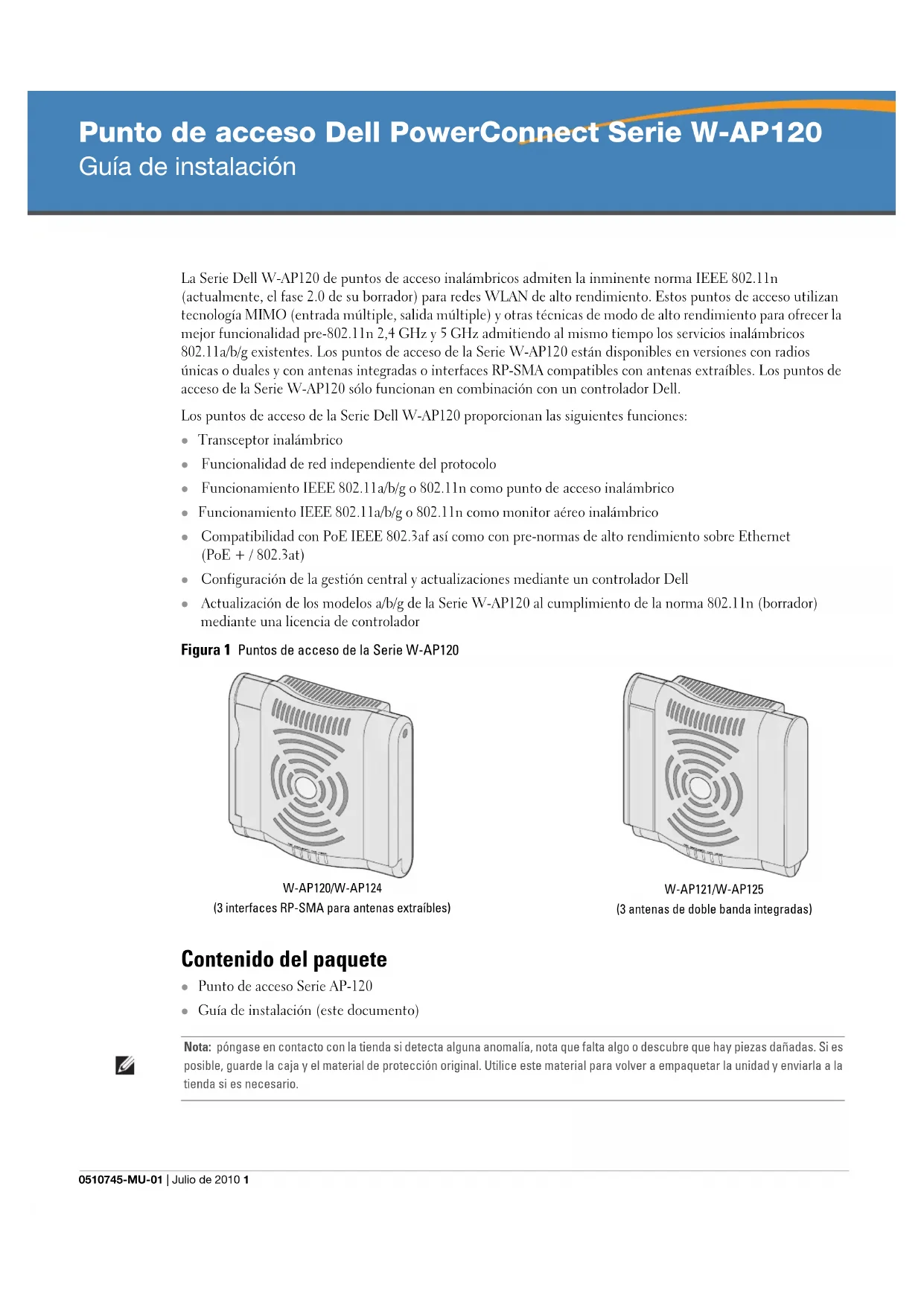

1. Verificar la conectividad antes de la instalación.

2. Identificar la ubicación de instalación concreta de cada punto de acceso.

3. Instalar cada punto de acceso.

4. Verificar la conectividad tras la instalación.

5. Configurar cada punto de acceso.

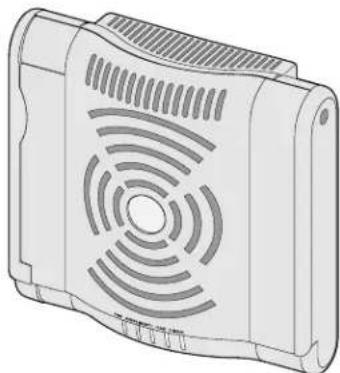

Verificación de la conectividad antes de la instalación Antes de instalar los puntos de acceso en un entorno de red, asegúrese de que los puntos de acceso podrán localizar y conectarse al controlador cuando se encienda. Específicamente, debe verificar lo siguiente: z Cuando se conecta a la red, cada punto de acceso recibe una dirección IP asignada válida z Los puntos de acceso pueden localizar el controlador Consulte la Guía de inicio rápido de ArubaOS para obtener instrucciones sobre la ubicación y conexión al controlador. Identificación de ubicaciones específicas de instalación Puede montar el punto de acceso Serie AP-120 en una pared o en el techo. Utilice el mapa de ubicación de puntos de acceso generado por la aplicación de software de planificación RF de Dell para determinar las mejores ubicaciones de instalación. Cada ubicación debe estar tan cerca del centro de la zona de cobertura deseada como sea posible y también debe evitar las obstrucciones y otras fuentes evidentes de interferencias. Estas fuentes de absorción/reflexión/interferencias de RF afectarán a la propagación de radiofrecuencias y debería tenerse en cuenta durante la fase de planificación, así como ajustarse en el plan RF. Nota: es importante comprobar los elementos incluidos en la Lista de comprobación de la pre-instalación antes de intentar configurar e instalar un punto de acceso de la Serie W-AP120. Nota: Dell, en cumplimiento de los requisitos gubernamentales, ha diseñado los puntos de acceso Serie AP-120 para que sólo los administradores de las redes autorizadas puedan cambiar su configuración. Para obtener más información sobre la configuración de los puntos de acceso, consulte la Guía de inicio rápido de ArubaOS y la Guía del usuario del sistema operativo Aruba. Precaución: los puntos de acceso son dispositivos de transmisión de radio y, como tales, están sujetos a las normativas de cada país. Los administradores de red responsables de la configuración y funcionamiento de los puntos de acceso deben asegurarse de que se cumple la legislación local sobre emisiones. En concreto, los puntos de acceso deben usar las asignaciones de canales adecuadas a la ubicación en la que se usarán.4 Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación Fuentes de absorción/reflexión/interferencias de RF conocidas sin identificar La identificación de las fuentes de absorción, reflexión e interferencias de RF en el campo durante la fase de instalación es crítica. Asegúrese de que estas fuentes se tienen en cuenta cuando coloque un punto de acceso en su ubicación definitiva. Las fuentes de absorción de RF incluyen: z Cemento/hormigón: el hormigón antiguo tiene niveles altos de disipación de agua, lo que hace que se seque y permite así la posible propagación de RF. El hormigón nuevo tiene altos niveles de concentración de agua en el mismo, por lo que se bloquean las señales RF. z Elementos naturales: peceras, fuentes, estanques y árboles z Ladrillos Las fuentes de reflexión de RF incluyen: z Objetos metálicos: paneles metálicos entre plantas, barras, puertas de salida de incendios, conductos de calefacción/aire acondicionado, ventanas de malla, persianas, vallas de cadena (en función del tamaño de apertura), frigoríficos, racks, estantes y archivadores z No coloque un punto de acceso entre dos conductos de calefacción/aire acondicionado. Asegúrese de que los puntos de acceso se colocan debajo de los conductos para evitar interferencias de RF. Las fuentes de interferencias de RF incluyen: z Hornos microondas y otros dispositivos a frecuencias de 2,4 o 5 GHz (como teléfonos inalámbricos) z Salas de comedor y centros de llamadas con teléfonos con auricular Instalación del punto de acceso Uso de las ranuras de montaje en pared integradas Las ranuras con forma de cerradura situadas en la parte posterior del punto de acceso se pueden usar para colocar el dispositivo boca arriba en una pared o estantería interior. Cuando elija la ubicación de montaje, deje espacio adicional a la derecha de la unidad para los cables.

1. En al ubicación de montaje, ponga dos tornillos en la pared o en la estantería separados 4,7 cm. Si va a colocar

el dispositivo en una pared, Dell recomienda utilizar los anclajes adecuados (no incluidos).

2. Alinee las ranuras de montaje en la parte posterior del punto de acceso con los tornillos y deslice la unidad

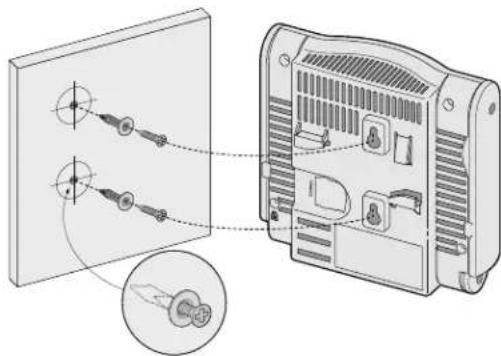

para encajarla en su sitio (consulte la Figura 2). Nota: cualquier reparación en los productos Dell debe ser llevada a cabo siempre por personal técnico. Nota: Para ver las dimensiones del producto, consulte Especificaciones del producto en esta guía. Deje 5 cm de espacio adicional a la derecha de la unidad instalada para los cables; asegúrese de dejar espacio suficiente para poder mover la antena después.Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación 5 Figura 2 Instalación del punto de acceso de la Serie W-AP120 en una pared

3. En W-AP121 o W-AP125, oriente las antenas. Para obtener el mejor rendimiento, mueva las antenas para que

queden en vertical, a poder ser en el mismo plano, paralelas a la pared (consulte la Figura 3). Figura 3 Orientación de antena en W-AP121/W-AP125 montado en pared En W-AP120 o W-AP124, instale las antenas externas siguiendo las instrucciones del fabricante y conecte las antenas a las interfaces correspondientes en el punto de acceso (consulte la Figura 4). Figura 4 Interfaces de antena en W-AP120/W-AP124 Uso de las ranuras de raíl para montaje en techo integradas Las ranuras de raíl para montaje en techo del punto de acceso se encuentran en la parte trasera y se pueden usar para fijar el dispositivo directamente en un raíl de techo estándar de 15/16 pulg. de ancho.

Precaución: asegúrese de que el punto de acceso encaja con seguridad en el raíl para montaje en techo. Si no lo hace, la instalación podría fallar y el equipo podría caer al suelo o sobre otras personas.6 Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación

1. Tire de los cables necesarios y páselos por el agujero del techo junto a la posición que ocupará el punto de

2. Si es necesario, conecte el cable de consola en el puerto de la consola situado en la parte posterior del punto de

3. Sostenga el punto de acceso junto al raíl del techo con las ranuras de montaje a un ángulo aproximado de

30 grados con el raíl (consulte la Figura 5). Asegúrese de que el cable sobrante está por encima del techo. Figura 5 Orientación de las ranuras de raíl para montaje en techo

4. Presione hacia el raíl del techo, gire el punto de acceso hacia la derecha hasta que encaje en su sitio en el raíl

5. En W-AP121 o W-AP125, oriente las antenas. Para obtener los mejores resultados, gire las antenas de modo

que queden verticales (perpendiculares al cuerpo del punto de acceso) (consulte la Figura 6). Figura 6 Orientación de antena en W-AP121/W-AP125 montado en techo En W-AP120 o W-AP124, instale las antenas externas siguiendo las instrucciones del fabricante y conecte las antenas a las interfaces correspondientes en el punto de acceso (consulte la Figura 4). Cables necesarios para la conexión Instale los cables según lo indicado en la legislación local y nacional. Puertos Ethernet Los puertos Ethernet RJ45 (ENET0 y ENET1) son compatibles con conexiones MDI/MDX con autosensor 100/1000Base-T. Utilice estos puertos para conectar el punto de acceso a un segmento de LAN Ethernet de par trenzado o directamente a un controlador Dell. Utilice un cable UTP de categoría 5 con 4 u 8 conductores de hasta 100 m de longitud. ap1Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación 7 Los puertos Ethernet 100/1000 Mbps se encuentran en la parte inferior del punto de acceso. Estos puertos tienen conectores hembra RJ-45 con los pines tal como se indica en la Tabla 1. Puerto serie de consola El puerto serie de consola permite conectar el punto de acceso a un terminal serie o a un portátil para gestionarlo directamente en modo local. Este puerto es un conector hembra RJ-45 con los pines descritos en la Tabla 2. Puede conectar este puerto de los modos siguientes: z Conectarlo directamente a un terminal o servidor de terminales con un cable Ethernet. z Usar un adaptador modular para convertir el conector RJ-45 (hembra) del punto de acceso en un conector DB-9 (macho), y conectar después el adaptador a un portátil con un cable RS-232. Consulte la Figura 7 para conocer los detalles del conector del adaptador. Nota: los puntos de acceso de la Serie Dell W-AP120 están pensados únicamente para su instalación en un Entorno A, tal como se define en la norma IEEE 802.3.af, Power over Ethernet. Todo el equipo interconectado debe estar contenido en el mismo edificio, incluidas las conexiones LAN asociadas a los equipos interconectados. Tabla 1 Conector para puertos Ethernet ENET0 y ENET1 Conector Pin Nombre de señal Conexión GE Conexión FE PoE 1 BI_DA+ Par bidireccional A+ RX+ POE negativo 2 BI_DA– Par bidireccional A– RX– POE negativo 3 BI_DB+ Par bidireccional B+ TX+ POE positivo 4 BI_DC+ Par bidireccional C+ Par libre POE positivo 5 BI_DC– Par bidireccional C– Par libre POE positivo 6 BI_DB– Par bidireccional B– TX– POE positivo 7 BI_DD+ Par bidireccional D+ Par libre POE negativo 8 BI_DB– Par bidireccional D– Par libre POE negativo Tabla 2 Conector para puerto serie de consola Conector Pin Nombre de señal Función 3 TXD Transmisión 4 GND Tierra 5 GND Tierra 6 RXD Recepción Los pines no mostrados no están conectados.

88 Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación Figura 7 Conversión de RJ-45 (hembra) a adaptador modular DB-9 (macho) Conexión de energía El punto de acceso de la Serie W-AP120 tiene una sola toma de energía de 5 V CC para dar alimentación a través de un adaptador de energía eléctrica CA a CC. Conexión de un cable de seguridad Para proporcionar seguridad adicional para el W-AP121 o el W-AP125, puede conectar un cable de seguridad en la parte posterior de la unidad (consulte la Figura 8). Figura 8 Conexión del bloqueo de seguridad Verificación de la conectividad tras la instalación Los LED integrados en el punto de acceso se pueden utilizar llegados a este punto para verificar si el punto de acceso está recibiendo alimentación y si se ha inicializado correctamente (consulte la Tabla 3). Consulte la Guía de inicio rápido de ArubaOS para obtener más información sobre la verificación de la conectividad tras la instalación.

DirecciónEntradaSalida Nota: si hay fuente POE y CC disponible, el punto de acceso usará POE, incluso si no hay voltaje POE suficiente disponible para alimentar al punto de acceso. Tabla 3 LED Color/Estado Significado PWR Verde fijo Encendido, dispositivo preparado Verde parpadeando Sistema inicializando Rojo fijo Error de inicialización del sistema, solicite asistenciaPunto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación 9 Configuración de la Serie W-AP120 Inserción/Reinserción de datos en el punto de acceso Los parámetros insertados son exclusivos de cada punto de acceso. Estos parámetros locales de los puntos de acceso se configuran inicialmente en el controlador, luego se introducen en el punto de acceso y se almacenan ahí mismo. Dell recomienda que la inserción de parámetros se realice exclusivamente desde la interfaz web de ArubaOS. Consulte el Manual del usuario de ArubaOS para obtener información detallada. Configuración de puntos de acceso Los parámetros de configuración dependen de la red o del controlador y se configuran y almacenan en el controlador. Los parámetros de configuración de red se introducen en los puntos de acceso pero se conserva una copia en el controlador. Los parámetros de configuración se pueden editar desde la interfaz web de ArubaOS, ArubaOS CLI o Aruba MMS. Consulte las guías correspondientes para obtener más información: el Manual del usuario de ArubaOS. Especificaciones del producto Mecánicas z Dimensiones (antena replegada) (AlxAnxPr): 4,9 pulg. x 5, 13 pulg. x 2 pulg. 12,4 cm x 13 cm x 5,1 cmz Peso: 0,42 kgz Dimensiones de envío: 9,5 pulg. x 7,25 pulg. x 4,5 pulg. 24,1 cm x 18,4 cm x 11,4 cm ENET 0 (100/1000 Mbps) Verde/Naranja apagado Ningún enlace Verde encendido Enlace de 1000 Mbps Naranja encendido Enlace de 100 Mbps Verde/Naranja parpadeando Actividad de datos ENET 1 (100/1000 Mbps) Verde/Naranja apagado Ningún enlace Verde encendido Enlace de 1000 Mbps Naranja encendido Enlace de 100 Mbps Verde/Naranja parpadeando Actividad de datos 11A/N Naranja Enlace inalámbrico 11a heredado Verde Enlace inalámbrico 11n en la banda de 5 GHz 11B/G/N Naranja Enlace inalámbrico 11b o 11g heredado Verde Enlace inalámbrico 11n en la banda de 2,4 GHz Tabla 3 LED Color/Estado Significado10 Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación z Temperatura: Funcionamiento: de 0 ºC a 50 ºC Almacenamiento: de –10 ºC a 70 ºC z Humedad relativa: del 5% al 95% sin condensación z Altitud: 8.000 pies a 28 ºC z Montaje: en pared, techo o escritorio z Antenas: 3 elementos de antena de banda dual articulada integrada (W-AP121, W-AP125) 3 interfaces RP-SMA para antenas externas (W-AP120, W-AP124) z Indicadores visuales de estado (LED): consulte la Tabla 3 Eléctricas Ethernet: 2 interfaces 100/1000 Base-T Ethernet RJ-45 con autosensor MDI/MDX IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-T). IEEE 802.3ab (1000Base-T) Power over Ethernet (compatible con IEEE 802.3af), 48 V CC/350 mA (consulte la Tabla 1 para la configuración de los pines) z Alimentación: Interfaz de corriente de 5 V CC con alimentación a través de adaptador eléctrico CA-CC Compatibilidad POE en puertos Ethernet: – Dispositivos de fuente POE compatibles con 802.3af – POE+ (56 V a 350 mA) LAN inalámbrica z Estándares de red: IEEE 802.11b, IEEE 802.11g, IEEE 802.11a y IEEE 802.11n (borrador) z Tipo de antena: Antena de alta ganancia omnidireccional 802.11a/b/g/n integrada Antena de alta ganancia omnidireccional 802.11a/b/g/n extraíble z Ganancia de antena (antenas integradas): 2,4 – 2,5 GHz/3,2 dBi (máx.) 5,180 – 5,825 GHz/5,2 dBi (máx.) z Tecnología de radio: Multiplexado con división ortogonal de frecuencias (OFDM) Espectro expandido de secuencias directas (DSSS) Nota: en condiciones normales de funcionamiento, la temperatura de la base de la Serie W-AP120 puede alcanzar los 80 ºC. Está dentro del rango esperado de temperaturas de funcionamiento. Nota: si se utiliza un adaptador más antiguo que el proporcionado por Dell en Estados Unidos o Canadá, se aplicará la lista cULus (NRTL), con una salida nominal de 5 V CC, 4 A mínimos, con marca “LPS” o “Class 2” y adecuada para conectarla a un enchufe estándar norteamericano.Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación 11 z Tipo de modulación de radio: 802.11b - CCK, BPSK, QPSK 802.11g - CCK, BPSK, QPSK,16-QAM, 64-QAM 802.11a - BPSK, QPSK,16-QAM, 64-QAM 802.11n borrador 2.0z Control de acceso a medios: CSMA/CA con ACKz Bandas de frecuencia de 2,4 GHz admitidas: 2,400 ~ 2,4835 GHz (Global), canales específicos de cada país z Bandas de frecuencia de 5 GHz admitidas: 5,150 ~ 5,250 GHz (bandas bajas), específicas de cada país 5,250 ~ 5,350 GHz (bandas medias), específicas de cada país 5,470 ~ 5,725 GHz (Europa), específicas de cada país 5,725 ~ 5,825 GHz (bandas altas), específicas de cada país z Velocidades de datos: 802.11b - 1, 2, 5,5, 11 Mbps por canal 802.11g - 6, 9, 12, 18, 24, 36, 48 y 54 Mbps por canal 802.11a - 6, 9, 12, 18, 24, 36, 48 y 54 Mbps por canal 802.11n - Velocidad de datos MCS0 – MCS15 (de 6,5 Mbps a 300 Mbps) Eliminación adecuada del equipo Dell Para obtener la información de última hora sobre el cumplimiento de las normativas medioambientales globales más recientes y los productos Dell, consulte el documento Información normativa, medioambiental y de seguridad sobre la Serie W de Dell PowerConnect incluido con este producto o en nuestro sitio web www.dell.com. RoHS de la Unión Europea Los productos de Aruba también cumplen la directiva de restricción de sustancias peligrosas de la UE 2002/95/EC (RoHS). La RoHS limita el uso de determinados materiales peligrosos en la fabricación de equipos electrónicos y eléctricos. En concreto, los materiales restringidos en la directiva RoHS son el plomo (incluido el plomo soldado que se emplea en el ensamblaje de circuitos impresos), el cadmio, el mercurio el cromo hexavalente y el bromino. Algunos productos de Aruba están sujetos a exenciones incluidas en el Anexo 7 de la directiva RoHS (el plomo soldado empleado en el ensamblaje de circuitos impresos). Los productos y el empaquetado se marcarán con la etiqueta “RoHS” a la izquierda indicando el cumplimiento de esta directiva. 802.11b 802.11g 802.11a 802.11n Estados Unidos, Canadá 11 Estados Unidos, Canadá 11 Estados Unidos, Canadá 12 << NECESARIO >> ETSI 13 ETSI 13 ETSI (hasta 19) << NECESARIO >> Japón 14 Japón 13 Japón 4 << NECESARIO >> Taiwán 11 Taiwán 11 Taiwán 7 << NECESARIO >>12 Punto de acceso Dell PowerConnect Serie W-AP120 | Guía de instalación Cambio de batería Cumplimiento con la normativa y seguridad Dell proporciona documentación en varios idiomas relativa a las restricciones concretas de cada país, así como información adicional de seguridad y normativas para todos los productos de hardware de Dell. El documento Información normativa, medioambiental y de seguridad sobre la Serie W de Dell PowerConnect se incluye con este producto. Aviso de advertencia de equipos de radio en Corea Copyright © 2010 Aruba Networks, Inc. AirWave®, Aruba Networks®, Aruba Mobility Management System®, Bluescanner, For Wireless That Works®, Mobile Edge Architecture®, People Move. Networks Must Follow®, RFprotect®, The All Wireless Workplace Is Now Open For Business, Green Island, The Mobile Edge Company® y otras marcas registradas son marcas comerciales de Aruba Networks, Inc. Dell™, el logotipo DELL™ y PowerConnect™ son marcas comerciales de Dell Inc. Todos los derechos reservados. Las especificaciones incluidas en este manual pueden cambiar sin previo aviso. Creado en Estados Unidos. El resto de marcas comerciales que aparecen en este manual pertenecen a sus respectivas empresas. Código Open Source Algunos productos de Aruba incluyen software Open Source desarrollador por otros fabricantes, incluido código de software sujeto a las licencias GNU GPL, GNU LGPL o a otras licencias Open Source. El código Open Source utilizado se puede encontrar en este sitio: http://www.arubanetworks.com/open_source Precaución: la batería incluida con los productos Dell debe ser reemplazada únicamente por personal de servicio cualificado de Dell. Póngase en contacto con Dell para cambiar la batería. No intente cambiar la batería. Se expone al riesgo de explosión si instala un tipo de batería incorrecto. Deshágase de las baterías según lo indicado en las instrucciones. Precaución: Declaración sobre exposición a radiación de radiofrecuencia: este equipo cumple los límites de exposición a radiación de RF de la FCC. Este equipo debe instalarse y usarse con una distancia máxima de 35 cm entre el radiador y el cuerpo para operaciones a 2,4 GHz y 5 GHz. El transmisor no debe estar colocado o en uso junto con cualquier otra antena o transmisor. Cuando se utiliza en el rango de frecuencias de 5,15 a 5,25 GHz, el dispositivo queda limitado a su uso en interiores para reducir las interferencias potencialmente dañinas con sistemas de satélites móviles con canales. Radio Equipment for the radio data communication system ** Warning Notice **
