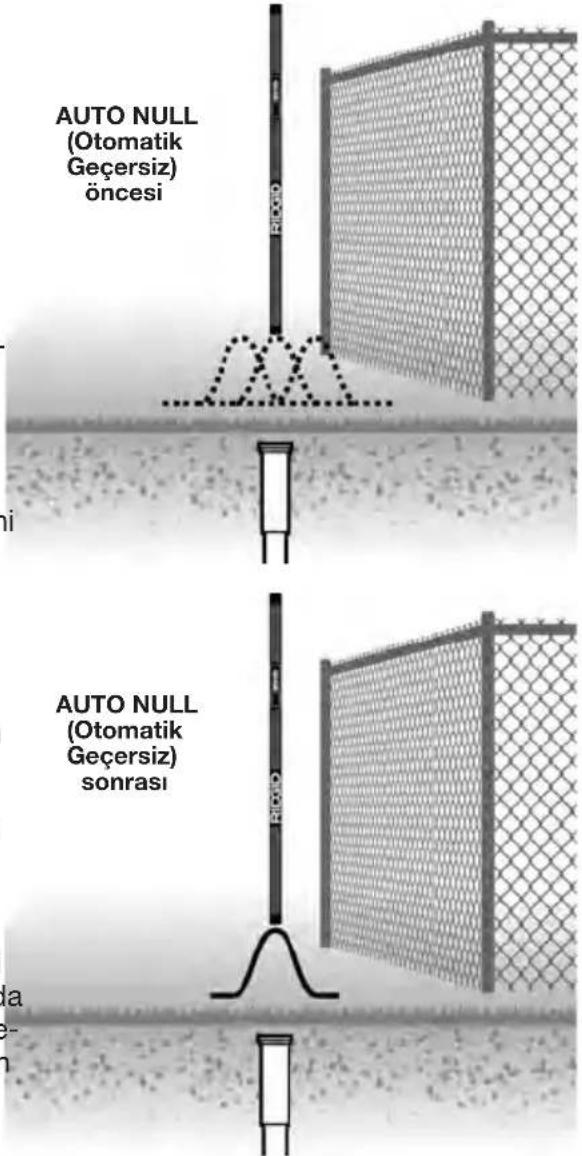

Kalıcı manyetik alanların (çitler, metal binalar) varlığında, bu bölgede kalın ancak hedeflenen nesnelerden uzak durun, ardından AUTO NULL tuşuna basın. Mutlak sinyal sıfıra döner ve bu da parazitleri ortadan kaldırır. Bu moddan çıkmak için cihazı kapatıp tekrar açın.

MR10 hangi metal türlerini tespit eder?

Dedektör, manyetik alan yayan demirli metaller (dökme demir ve çelik) için tasarlanmıştır. Demir dışı metalleri (bakır, alüminyum), ahşap, plastik, beton, taş, buz, kar, su veya toprağı tespit etmez.

MR10 dedektörü nasıl temizlenir?

Hafif nemli yumuşak bir bez kullanın. Çok sert ovalamayın ve agresif ürünler kullanmayın. Cihazı asla suya daldırmayın. Denetimi kolaylaştırmak ve iyi bir tutuş sağlamak için düzenli olarak temizleyin.

Yedek parçaları nerede bulabilir veya cihazı nerede tamir ettirebilirim?

En yakın Ridgid distribütörüyle iletişime geçin, www.RIDGID.com adresini ziyaret edin veya [e-mail] adresine e-posta gönderin (ABD/Kanada). Onarımlar, orijinal parçalar kullanan yetkili bir tamirciye yaptırılmalıdır.

KULLANIM KILAVUZU MR10 RIDGID

MR-10 Manyetik Dedektör

RIDGID

! UYARI!

Bu aleti kullanmadan önce kullanıcı kılavuzunu dikkatlice okuyun. Bu kılavuzun içeriğinin anlaşılmaması ve ona uyulmaması elektrik çarpması, yangın ve/veya ağır kişisel yaralanmalara yol açabilir.

MR-10 Manyetik Dedektör
Aşağıdaki Seri Numarasını kaydedin ve isim levhasındaki ürün seri numarasını muhafaza edin.
SerlNo.

İçindekiler

Makine Seri Numarası İçin Kayıt Formu 35

Güvenlik Sembolleri....37

Genel Güvenlik Bilgileri 37

Çalışma Alanı Güvenliği 37

Elektrik Güvenliği 37

Kişisel Güvenlik 37

Kullanım ve Bakım 37

Servis 38

Özel Güvenlik Bilgileri....38

MR-10 Manyetik Dedektör Güvenlik 38

Açıklama, Teknik Özellikler ve Standart Ekipman....38

Açıklama 38

Teknik Özellikler 39

Standart Ekipman....39

Kumandalar 39

Simgeler....39

FCC Açıklaması......39

Elektromanyetik Uyumluluk (EMC)......40

Pillerin Değiştirilmesi/Takılması 40

Çalışma Öncesi Kontrol 40

Hazırlama ve Çalıştırma 40

Dedektör Genel Bilgiler....41

Genel Konum Belirleme....41

Özel Konum Belirleme 42

Polarite....43

OTOMATIK GECERSIZ 43

Kar ve Suda Çalıştırma 43

Bakım 44

Temizleme 44

Kalibrasyon 44

Saklama 44

Servis ve Tamir....44

Elden Çıkarma....44

Pillerin Elden Çıkarılması 44

Ömür Boyu Çalışma Garantisi......Arka Kapak

*Orijinal kılavuzun çevirisidir

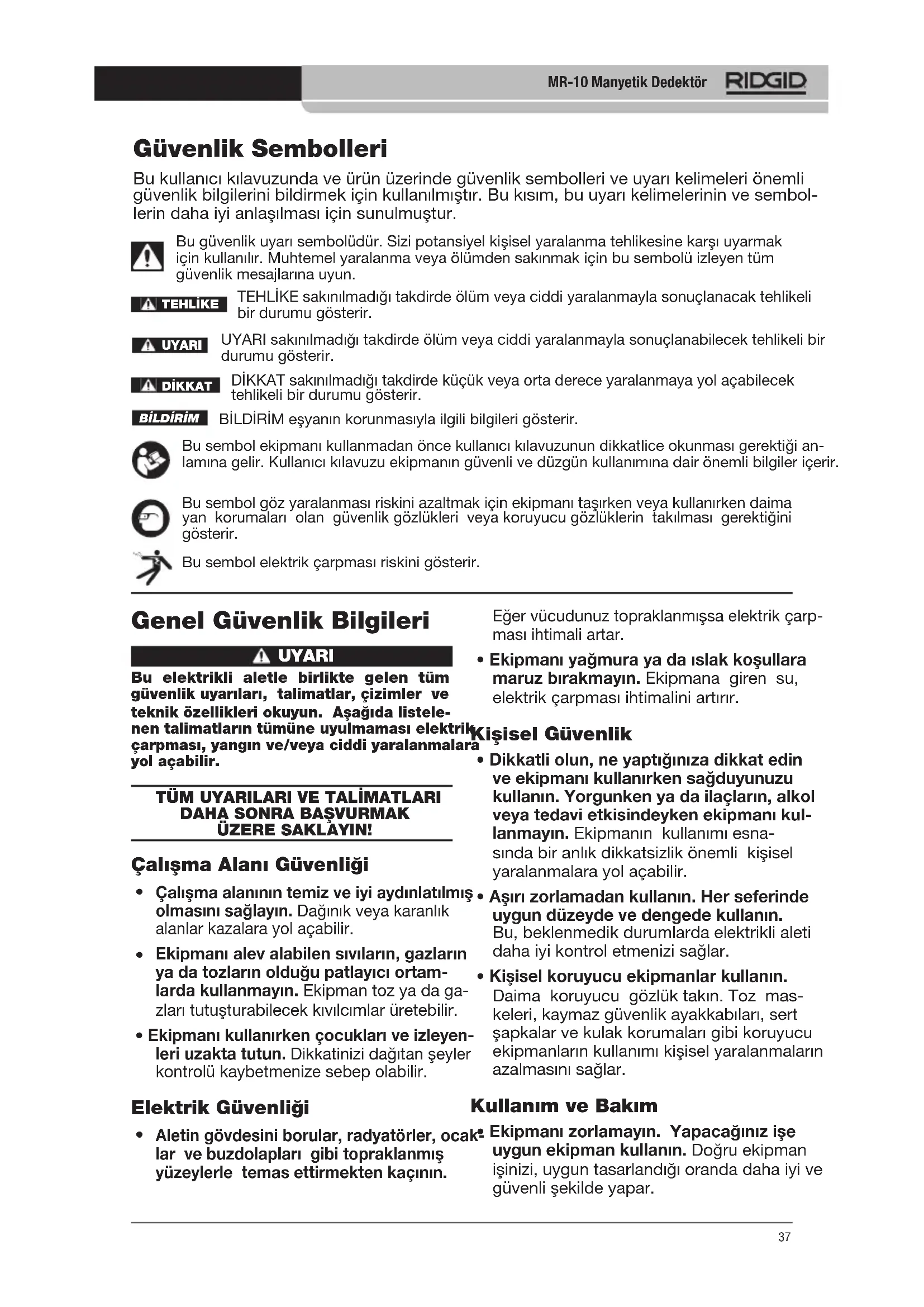

Güvenlik Sembolleri

Bu kullanıcı kılavuzunda ve ürün üzerinde güvenlik sembolleri ve uyarı kelimeleri önemli güvenlik bilgilerini bildirmek için kullanılmıştır. Bu kısım, bu uyarı kelimelerinin ve sembollerin daha iyi anlaşılması için sunulmuştur.

Bu güvenlik uyarı sembolüdür. Sizi potansiyel kişisel yaralanma tehlikesine karşı uyarmak için kullanılır. Muhtemel yaralanma veya ölümden sakınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.

TEHLIKE

TEHLIKE sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeli bir durumu gösterir.

UYARI

UYARI sakınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeli bir durumu gösterir.

DIKKAT

DİKKAT sakınılmadığı takdirde küçük veya orta derece yaralanmaya yol açabilecek tehlikeli bir durumu gösterir.

BİLDİRİM

BİLDİRİM eşyanın korunmasıyla ilgili bilgileri gösterir.

Bu sembol ekipmanı kullanmadan önce kullanıcı kılavuzunun dikkatlice okunması gerektiği anlamına gelir. Kullanıcı kılavuzu ekipmanın güvenli ve düzgün kullanımına dair önemli bilgiler içerir.

Bu sembol göz yaralanması riskini azaltmak için ekipmanı taşırken veya kullanırken daima yan korumaları olan güvenlik gözlükleri veya koruyucu gözlüklerin takılması gerektiğini gösterir.

Bu sembol elektrik çarpması riskini gösterir.

Genel Güvenlik Bilgileri

UYARI

Bu elektrikli aletle birlikte gelen tüm güvenlik uyarıları, talimatlar, çizimler ve teknik özellikleri okuyun. Aşağıda listele- nen talimatların tümüne uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanmalara yol açabilir.

TÜM UYARILARI VE TALİMATLARI DAHA SONRA BAŞVURMAK ÜZERE SAKLÂYIN!

Çalışma Alanı Güvenliği

• Çalışma alanının temiz ve iyi aydınlatılmış olmasını sağlayın. Dağınık veya karanlık alanlar kazalara yol açabilir.
• Ekipmanı alev alabilen sıvıların, gazların ya da tozların olduğu patlayıcı ortamlarda kullanmayın. Ekipman toz ya da gazları tutuşturabilecek kıvılcımlar üretebilir.
• Ekipmanı kullanırken çocukları ve izleyenleri uzakta tutun. Dikkatinizi dağıtan şeyler kontrolü kaybetmenize sebep olabilir.

Eğer vücudunuz topraklanmışsa elektrik çarpması ihtimali artar.

- Ekipmanı yağmura ya da ıslak koşullara maruz bırakmayın. Ekipmana giren su, elektrik çarpması ihtimalini artırır.

Kişisel Güvenlik

- Dikkatli olun, ne yaptığınıza dikkat edin ve ekipmanı kullanırken sağduyunuzu kullanın. Yorgunken ya da ilaçların, alkol veya tedavi etkisindeyken ekipmanı kullanmayın. Ekipmanın kullanımı esna-sında bir anlık dikkatsizlik önemli kişisel yaralanmalara yol açabilir.

- Aşırı zorlamadan kullanın. Her seferinde uygun düzeyde ve dengede kullanın. Bu, beklenmedik durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.

- Kişisel koruyucu ekipmanlar kullanın. Daima koruyucu gözlük takın. Toz mas-keleri, kaymaz güvenlik ayakkabıları, sert şapkalar ve kulak korumaları gibi koruyucu ekipmanların kullanımı kişisel yaralanmaların azalmasını sağlar.

Elektrik Güvenliği

- Aletin gövdesini borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmış yüzeylerle temas ettirmekten kaçının.

Kullanım ve Bakım

Ekipmanı zorlamayın. Yapacağınız işe uygun ekipman kullanın. Doğru ekipman işinizi, uygun tasarlandığı oranda daha iyi ve güvenli şekilde yapar.

• Anahtar ekipmanı AÇIP KAPATMIYORSA ekipmanı kullanmayın. Anahtar ile kontrol edilemeyen makineler tehlikelidir ve tamir edilmelidir.
• Herhangi bir ayarlama yapmadan, ak-sesuarları değiştirmeden veya kay-detmeden öncekipmandaki pilleri ayırım. Bu koruyucu güvenlik önlemleri yaralanma riskini azaltır.
• Kullanmadığınız ekipmanı çocukların erişemeyeceği yerlerde saklayın ve ekipmanı kullanma deneyimi olmayan ya da bu talimatlardan habersiz kişilerin ekipmanı kullanmalarına izin vermeyin. Ekipman, eğitimsiz kullanıcıların ellerinde tehlikeli olabilir.
• Ekipmanın bakımını yapın. Ekipmanın çalışmasını olumsuz etkileyebilecek eksik veya kırık parçaları ve diğer durumları kontrol edin. Eğer hasarlıysa, ekipmanı kullanmadan önce tamir ettirin. Birçok kazı bakımsız ekipmandan kaynaklanır.
• Ekipmanı ve aksesuarlarını çalışma koşullarını ve yapılacak işi göz önünde bulundurarak bu talimatlara uygun şekilde kullanın. Ekipmanın tasarlandığı uygulama dışında kullanılması tehlikeli durumlara sebep olabilir.
• Sadece, üretici tarafından ekipmanınız için tavsiye edilen aksesuarları kullanın. Bir ekipman için uygun olan aksesuarlar başka bir ekipmanda kullanıldığında tehlikeli olabilir.
• Sapları kuru ve temiz; yağ ve gresten arındırın. Bu, ekipmanı daha iyi kavramanızı sağlar.

Servis

- Ekipmanınızın onarımını yetkili uzman kişilere sadece orijinal yedek parçaları kullanarak yaptırın. Bu, aletin güvenliğinin devamlılığını sağlayacaktır.

Özel Güvenlik Bilgileri

! UYARI

Bu bölüm, konum belirleme aletine özel önemli güvenlik bilgisi içerir.

Elektrik çarpması veya diğer ciddi yaralanma riskini azaltmak için RIDGID MR-10 Manyetik Dedektörü kullanmadan önce bu uyarıları dikkatli bir şekilde okuyu

BU TALİMATLARI SAKLAYIN!

Operatörün kullanması için bu kılavuzu aletin yanında bulundurun.

MR-10 Manyetik Dedektör Güvenlik

• Manyetik Dedektörü elektrik temasının meydana gelebileceği yerlere koymayın. Bu durum elektrik çarpması riskini artırır.

• Yer belirleme ekipmanı, bozabilecek ve girişime neden olabilecek manyetik alanlar kullanır. Belirli bir alanda tesisat bulunabilir. Servis yönergelerini uygulamaya girişmeden önce yerel talimatlara uyun ve bire bir görüşmeleri yapın. Hattın var olup olmadığını, yerini ve derinliğini doğrulamanın tek yolu, tesisatı açığa çıkarmaktır.
• Patlayıcılar veya diğer tehlikeli mad- delerinin konumunun belirlenmesi için a kullanmayın.
• Trafikten sakının. Kullanım sırasında veya ana caddelere yakındayken, hareketli nesnelere dikkat edin. Görünür giysi veya yansıtıcı yelek giyin.

Gerektiğinde, AT uyumluluk beyanı (890-011-320.10) ayrı bir kitapçık olarak, bu kılavuzun yanında yer alır.

Bu RIDGID ^® ürünü ile ilgili herhangi bir sorunuz varsa:

– Yerel RIDGID distribütörünüze başvurun.
– Yerel RIDGID irtibat noktasının iletişim bilgilerine erişmek için www.RIDGID.com adresini ziyaret edin.
– Ridge Aletleri Teknik Servis Departmanıyla [e-mail] adresini ziyaret ederek irtibat kurun veya ABD ve Kanada'da [phone] numaralı telefonu arayın.

"Açıklama, Teknik Özellikler ve Standart Ekipman

Açıklama

RIDGID® MR-10 Manyetik Dedektör, gömülü bordürler, arazi işaretleri, valf kutuları veya mahzen kapakları, kuyu kaplamaları ve diğer demir ve çelik nesneler gibi demir içeren nesnelerdeki manyetik alanı tespit etmek için özel olarak tasarlanan son derece duyarlı bir el uhipi dedektördür.

Dedektör, iki sensör arasındaki manyetik alan Kontroller güç farkına tepki verir. Manyetik Dedektör demir içeren nesnelerin varlığını tespit etmede hem sinyal gücü hem de polaritesi anlamında bir sesli sinyal ve görsel uyarı verir.

Teknik Özellikler

Ekran ....Siyah ve Beyaz LCD

Hoparlör ....Mylar Hoparlör

Gövde Malzemesi/

Yapı ......Gömme Kumandalar İçeren Alüminyum Boru

Uzunluk ....39.25" (100 cm)

Çalıştırma

Sıcaklığı....0°F ila +120°F (-18°C ila +49°C)

Saklama Sıcaklık ......-13°F ila +140°F (-25°C ila +60°C)

IP Koruması.....IP54

Güç Beslemesi ....6 x AA Alkalin Piller, 1,5 Volt

Ağırlık......1.7 lbs. (0,77 kg)

Standart Ekipman

MR-10 Manyetik Dedektör paketi aşağıdaki öğeleri içerir:

• MR-10 Manyetik Dedektör
- 6 x AA Alkalin Piller
- Taşıma Çantası
- Kullanma Kilavuzu

Kumandalar Ekran Pil Bölmesi Kapağı

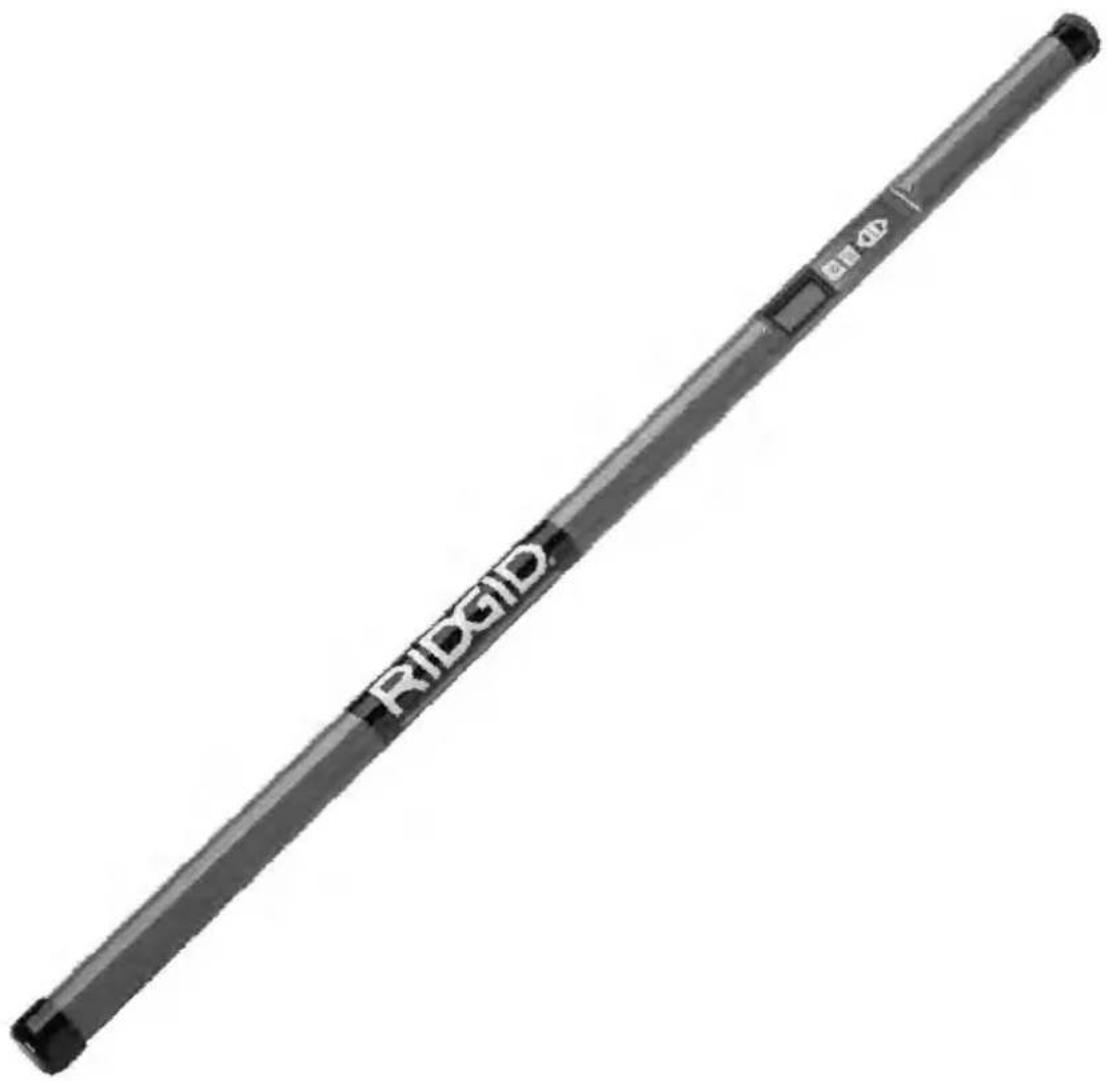

Şekil 1 – MR-10 Manyetik Dedektör

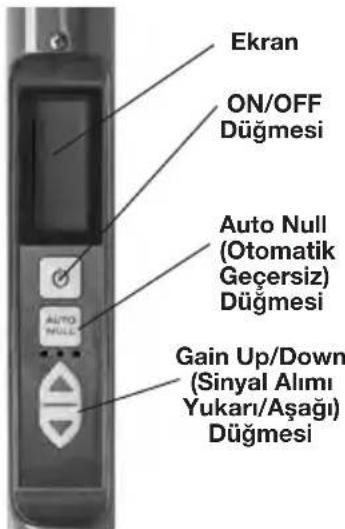

Ekran ON/OFF Düşmesi Auto Null (Otomatik Geçersiz) Düşmesi Gain Up/Down (Sinyal Alimi Yukarı/Aşağı) Düşmesi

Şekil 2 - Kontroller

Simgeler

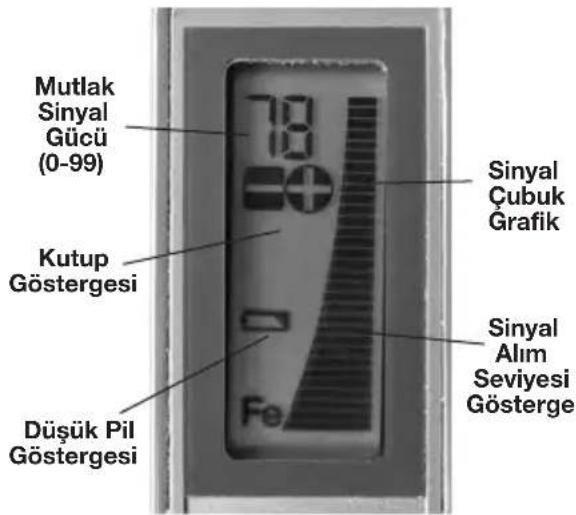

Mutlak Sinyal Gücü (0-99) 78 78 Kutup Göstergesi Düşük Pil Göstergesi Fe Sinyal Çubuk Grafik Sinyal Alım Seviyesi Gösterge

Şekil 3 - Ekran/Simgeler

FCC Açıklaması

Bu cihaz test edilmiş ve FCC Kurallarının 15. bölümü çerçevesinde B Sınıfı dijital cihaz limitlerine uygun bulunmuştur. Bu limitler bir yerleşim alanında zararlı parazitlere karşı makul bir koruma sağlamak üzere tasarlanmışlardır.

Bu cihaz, radyo frekans enerjisi üretir, kullanır ve yayabilir, eğer talimatlara uygun olarak kurulup kullanılmaz ise telsiz iletişimlerde zararlı parazitlere neden olabilir.

Bununla birlikte belli bir kurulum sonrasında parazitlenmenin ortaya çıkmayacağına dair bir garanti yoktur.

Eğer bu cihaz, cihazı kapatmak ve açmak- suretiyle tespit edilebilir şekilde radyo ve tele- vizyon alımında zararlı parazitlenmelere neden olursa kullanıcıının parazitlenmeleri düzelte- bilmek için aşağıdaki önlemlerden bir veya daha fazlasını denemesi önerilir:

• Alicı anteni tekrar yönlendirin ya da yerleştirin
• Cihaz ve alıcı arasındaki mesafeyi artırın.
• Yardım için satıcıya ya da tecrübeli bir radyo/T teknisyenine danışın.

Elektromanyetik Uyumluluk (EMC)

Elektromanyetik uyumluluk terimi, elektromanyetik yayılma ve elektrostatik boşalmaların bulunduğu ortamlarda ve diğer ekipmanlarda elektromanyetik parazite neden olmadan ürünür sorunsuz olarak çalışması anlamına gelir.

BILDIRIM RIDGID MR-10 Manyetik Dedektör tüm geçerli EMC standartlarına uygundur. Anca diğer cihazlarda parazite neden olma ihtimali önlenemez.

Pillerin Değiştirilmesi/Takılması

MR-10 Manyetik Dedektör piller takılı olmadan sunulur. Ekranda düşük pil seviyesi göstergesi belirdiğinde piller değiştirilmelidir. Pillerin akmasını önlemek için uzun süreli saklamadan önce pilleri çıkarın

1. Cihaz OFF (Kapalı) konumdayken pil bölmesi kapağının vidalarını sökün (Şekil 4). Gerekirse pilleri çıkarın.

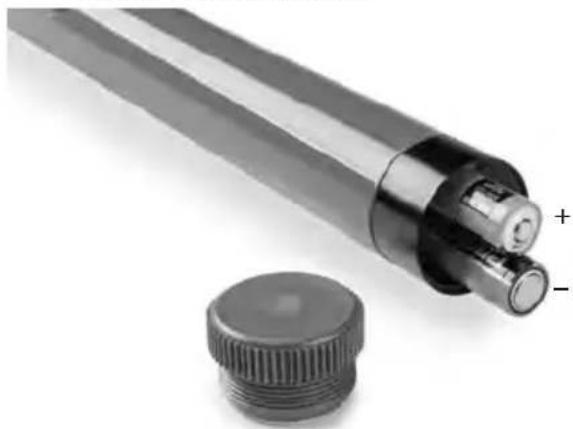

Şekil 4 – Pillerin Değiştirilmesi

1. Pil bölmesinde belirtilen kutuplara dikkat ederek altı AA alkalin pili (LR6) takın.

BILDIRIM Aynı türde pilleri kullanın. Farklı pil türlerini birlikte kullanmayın. Yeni ve kullanılmış pilleri bir arada kullanmayın. Farklı pillerin birlikte kullanılması aşırı isınmaya ve p hasarlarına neden olabilir.

1. Pil bölmesinin kapağını sağlam bir şekilde yeniden takın.

Çalışma Öncesi Kontrol

! UYARI

Her bir kullanım öncesinde MR-10 Manyetik Dedektörü kontrol edin ve elektrik çarpması veya diğer nedenlerle ciddi yaralanma riskini azaltmak ve donanım hasarını önlemek için bütün sorunları giderin.

k1. Cihazın kapalı olduğundan emin olun.

1. Pilleri çıkartın ve hasar görüp görmediğini kontrol edin. Gerekirse değiştirin. Piller hasarlıysa, dedektörü kullanmayın.
2. Ekipmanı temizleyin. İncelemede ve aletin elinizden kaymasını önlemede yardımcı olur.
3. Dedektörü herhangi bir hasar veya eksik parça açısından kontrol edin. Uyarı etiketinin mevcut ve okunur durumda olduğundan emin olun (Şekil 5). Herhangi bir sorun bulunursa sorunlar çözülünceye kadar dedektörü kullanmayın.

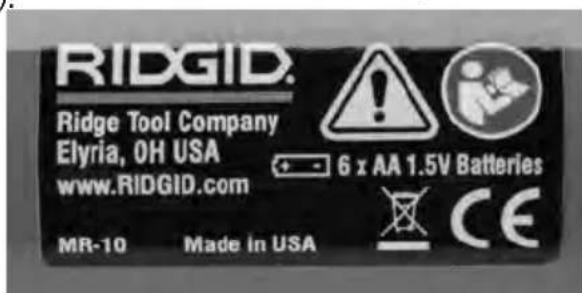

Şekil 5 – Uyarı Etiketi

Hazırlama ve Çalıştırma

! UYARI

Manyetik Dedektörü elektrik temasının meydana gelebileceği yerlere koymayın. Bu durum elektrik çarpması riskini artırır.

Yer belirleme ekipmanı, bozabilecek ve gir-
işime neden olabilecek manyetik alanlar
kullanır. Belirli bir alanda tesisat bulun-
abilir. Servis yönergelerini uygulamaya gir-

işmeden önce yerel talimatlara uyun ve bire bir görüşmeleri yapın. Hattın var olup olmadığını, yerini ve derinliğini doğrulamanın tek yolu, tesisatı açığa çıkarmaktı

Trafikten sakının. Kullanım sırasında veya ana caddelere yakındayken, hareketli nesnelere dikkat edin. Görünür giysi veya yan sitıcı yelek giyin.

Elektrik çarpması ve diğer nedenlerle cidd yaralanma riskini azaltmak ve aletin hasar görmesini önlemek için Manyetik Dedektö bu prosedürler uyarınca ayarlayın ve çalıştırın.

1. Genel Güvenlik bölümünde belirtildiği şekilde uygun bir çalışma alanı kontrolü yapın.
2. Uygulama için doğru ekipmanı belirleyin, Açıklama ve Teknik Özellikler bölümlerine bakın.
   Diğer konum bulma uygulamalara yönelik ekipmanları, www.RIDGID.com adresinde çevrimiçi mevcut olan Ridge Tool Kataloğundan bulabilirsiniz.
3. Tüm ekipmanı düzgün şekilde kontrol ettiğinizden emin olun.

Dedektör Genel Bilgiler

MR-10 Manyetik dedektör, manyetik alanları algılar. Bu alet özel olarak, toprağın manyetik alanında varlığı tespit edilen demir içeren (dökme demir ve çelik gibi demir bazlı malzemeler) malzemelerdeki manyetik alanın algılanmasında kullanım için özel tasarlanmıştır. Aynı zamanda mıknatışlar, elektrikli alanlar ve diğer kaynaklardan manyetik alanları da algılayabilir.

Demir içeren malzemelerdeki manyetik alan demir içeren malzemenin büyüklüğü, dedektöre olan mesafesi ve yönüne bağlıdır. Genel anlamda,

• Demir içeren metal ne kadar büyükse sinyal de o kadar güçlüdür.
• Demir içeren metal ne kadar yakınsa sinyal de o kadar güçlüdür.
• Boru veya çubuk gibi uzun, ince parçaların uçlarının yakınında sinyal daha güçlüdür.
• Plaka gibi düz boruların kenarlarının yakınında sinyal daha güçlüdür.

Bir bölgede birden fazla manyetik alan kaynağı bulunabilir. Buna, ayakkabılardaki çelik topuklar, ceplerdeki aletler vb. gibi kişilerin üzerindeki malzemeler de dahildir. Bunlar yer tespit işlemine parazit yapabilir.

Manyetik alanlar bozabilir ve girişime neden olabilir. Bu nedenle dedektör belirli nesnelerin konumunu tam olarak belirleyemez ve bunlarla laradaki tam mesafeyi tespit edemez. Manyetik alanın var olup olmadığını, yerini ve derinliğini doğrulamanın tek yolu manyetik alanı açığa -çıkarmaktır.

Belirtilen bölgede tesisat (örn. doğalgaz veya su boruları, elektrik hatları veya kabloları gibi) mevcut olabilir. Kazmaya girişmeden önce yerel talimatlara uyun ve bire bir görüşmeleri yapın. Dedektörü elektriksel anlamda oluşan manyetik alanların yerini tespit etmek için kullanmayın.

Örneğin, bakır, alüminyum, ahşap, plastik, beton, taş, kar, buz, su ve toprağın kendisi gibi demir içermeyen nesnelerden dedektör etkilenmez ve dedektör bunları bulamaz. Bunlar dedektörün performansı üzerinde herhangi bir etkiye sahip olmazlar (demir veya manyetik malzeme içermedikleri sürece).

Bu kılavuzda dedektörün kullanımıyla ilgili genel talimatlar verilmektedir. Her bir spesifik kullanım farklıdır ve mevcut olan koşullara bağlı olarak değişir. Yer tespitine, manyetik dedektörü açmadan önce iyi pratiklerin uygulanması yardımcı olur. Uygun bir noktada konum belirlemeye başlamadan önce görsel ipuçları ve geçmiş bilgileri kullanın.

Genel Konum Belirleme

1. ON/OFF (Açma/Kapama) düğmesine basarak manyetik dedektörü açın. Ekran açılır.
   Sinyal alım seviyesi varsayılan olarak orta menzildedir.

2. Manyetik dedektörü toprağın üzerinde 1"-3" (25 - 75 mm) mesafede tutun.

3. Normal hızla yürürken bir taraftan diğerine süpürme hareketi yapın. Sinyal Seviyesini inceleyin ve ses düzeyini dinleyin. Manyetik dedektör, bir manyetik alanının yönünü gösterliğinde sinyal gücü en yüksek ve ses seviyesi de en üst derecede olur. Manyetik dedektör bir manyetik alandan uzaklaştığında sinyal azalır. Daha yüksek sinyallere doğru ilerleyin.

Aşırı manyetik sinyal varsa en yüksek sinyali belirlemek güçse manyetik dedektörün yerden yüksekliğini artırın. Bu durumda ufak nesnelerin manyetik sinyali en aza iner (Şekil 6).

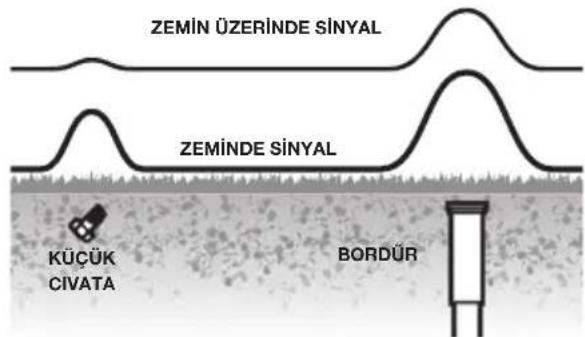

ZEMİN ÜZERİNDE SİNYAL ZEMİNDE SİNYAL KÜCÜK CIVATA BORDÜR

Şekil 6 – Manyetik Dedektörün Yerden Yükseltilmesi İstenmeyen Sinyalleri En Aza İndirir

HIGD + - + -

A - Boru Boyunca

1. Daha yüksek sinyal seviyesine doğru devam edin - sinyal seviyesi yükseldiğinde sesli uyarı tonu da yükselir. Sinyal kaynağına yaklaştığınızda çubuk grafiği ölçekten çıkabilir ve ses şiddeti en maksimum seviyede olur. Bu durum meydana geldiğinde Gain Down (Sinyal Alımını Azalt) Düğmesine basarak sinyal alımını azaltın ve daha iyi konum belirlemek için işlemi tekrarlayın. Konum belirlemeyi geliştirmek için "Polarite" ve "OTOMATİK GEÇERSİZ" bölümlerine bakın. Konum belirleme sinyal biçimleri için Şekil 7 ve 8'e bakın.

RDID R100

B - Boruyla Keşisiyor

Şekil 8 – Dökme Demir Borudan Sinyal Biçimleri

Bir Dikey Yönlendirilmiş Hedef için sinyal - Üstlerde En Yüksek Bir Yatay Yönlendirilmiş Hedef için sinyal - Uçlarda En Yüksek +/- + -

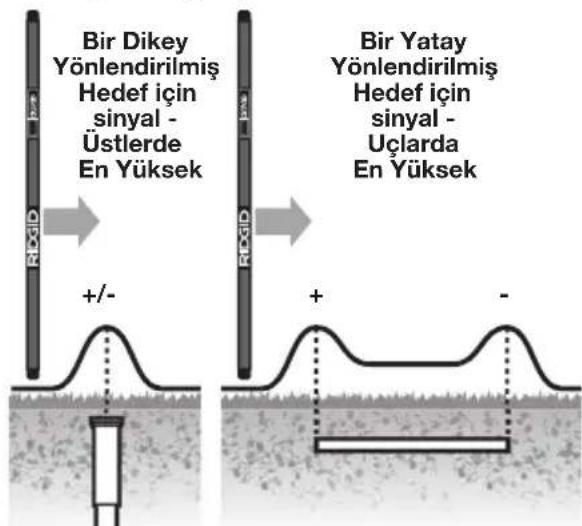

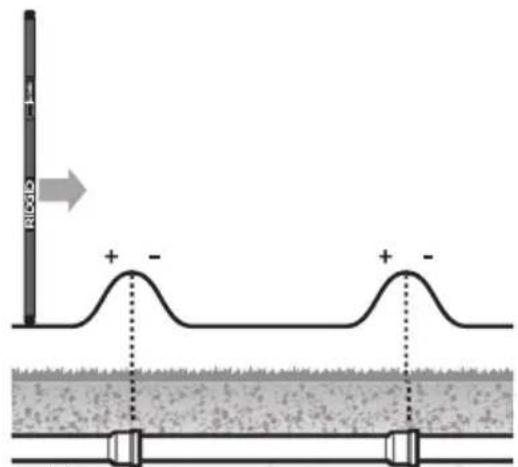

Şekil 7 – Dikey ve Yatay Hedeflerden Sinyaller ve Polarite

Özel Konum Belirleme

1. Sinyal kaynağı genel anlamda belirlendiğinde dedektörü dikey konuma getirin.
2. Gerekirse sinyal alımını azaltın.
3. Dedektörü çapraz biçimde hareket et- tirin (Şekil 9).

Dedektör hedef dışında olduğunda sinyal çubuk grafiği ve ses tonu en yüksek olacaktır.

CURB STOP

Şekil 9 – Özel Konum Belirleme Sinyali

Polarite

MR-10 Manyetik Dedektör, bir manyetik alanın tespit etmeye dönük bir özelliğe sahiptir. Polarite, konum belirleme sırasında bir nesneyi daha iyi tanımlamak için kullanılabilir.

Tüm mıknatislarda iki kutup (+ ve -, artı ve eksi) ve bu kutuplar genellikle nesnenin şeklini takip eder. Örneğin, boru gibi ince nesneler genellikle her iki uçta da bir kutba sahiptir. Yeri belirlenecek nesnenin yönü polarite kul- lanımı yoluyla tahmin edilebilir.

Boru, yer ölçüm çubuğu, çubuk donatı veya çivi gibi demir içeren ve dikey yönlü olan uzun ve ince bir nesne artı veya eksi yönde tek bir kutup gösterir. Boru veya çubuk donatı gibi demir içeren ve yatay yönlü olan uzun ve ince bir nesne kutuplar arasında küçük bir sinyale sahip iki ucun birinde güçlü bir okuma değeri gösterir. Bir uç artı olurken diğeri eksidir. Bkz. Şekil 8. Bir boru döşemesi boyunca yer tespiti yaparken polarite değerinin bağlantı noktasında artıdan eksiye veya tersi şekilde kaydığını görebilirsiniz. Bu durum ancak boruların birbirinden yalıtılmış (bağlanmamış) olması durumunda meydana gelir.

Polarite, artıdan eksiye kaydığı için genellikle kullanıcıya hedef olan şeylerle olmayanları ayırmaya yardımcı olabilir.

OTOMATIK GEÇERSIZ

Örneğin zincir bağlantı bir çit veya metal bina duvarı gibi sürekli manyetik sinyal veren ortamlarda Otomatik Geçersiz özelliği sürekli manyetik sinyal veren bu yerdeki okumaları elimine etmek için dedektörün sıfırlanmasını sağlar.

Sürekli manyetik sinyal veren (fakat konumunu belirlemeye çalışılan nesnelerden uzakta) olan ortamlarda AUTO NULL (Otomatik Geçersiz) düğmesine basın. Mutlak sinyal gücü sıfırlanmalıdır (Şekil 10). Önceden olduğu gibi konum belirlemeye devam edin.

Auto Null (Otomatik Geçersiz) özelliğini kapatmak ve normal ayarlara ve hassasiyet seviyesine sıfırlamak için, önce gücü kapatın ve ardından yeniden açın.

AUTO NULL (Otomatik Geçersiz) öncesi AUTO NULL (Otomatik Geçersiz) sonrası

Şekil 10 – AUTO NULL (Otomatik Geçersiz) Özelliği

Kar ve Suda Çalıştırma

Dedektörün 24" (610 mm) alt kısmı, ekranın altına kadar, suya daldırılabilir veya karın içeri- sine gömülebilir.

BILDIRIM Ekran ünitesini suya sokmayın.

MR-10 Manyetik Dedektör sadece ekran kısmına kadar su geçirmez. Ekran/kontrol paneli su geçirmez değildir ve aşırı su ona hasar verebilir.

Bakım

Temizleme

MR-10 Manyetik Dedektörü suya sokmayın. Kirleri, nemli ve yumuşak bir bezle silerek temizleyin. Çok sert bir şekilde ovalamaktan kaçının. Aşındırıcı temizlik maddelerini veya solüsyonlarını kullanmayın.

Kalibrasyon

RIDGID MR-10 Manyetik Dedektör fabrikada kalibre edilir ve sadece onarım görmesi durumunda yeniden kalibrasyon gerektirir.

Saklama

⚠️ UYARI RIDGID MR-10 Manyetik Dedektör kullanılmadığında kapalı yerlerde muhafaza edilmelidir. Makineyi, çocukların ve MR-10 Manyetik Dedektör kullanma deneyimi olmayan kişilerin ulaşamayacağı kilitli yerlerde saklayın. Önerilen depolama sıcaklığı -13°F ila +140°F (-25°C ila +60°C) arasıdır. Pillerin akmasını önlemek için depoya kaldırmadan veya taşımadan önce pilleri çıkarın.

Servis ve Tamir

! UYARI

Düzgün yapılmayan bakım veya onarım RIDGID MR-10 Manyetik Dedektör kul- lanımını güvensiz hale getirebilir.

MR-10 Manyetik Dedektörün bakımı ve onarımı RIDGID Bağımsız Servis Merkezi tarafından yapılmalıdır.

Size en yakın RIDGID Bağımsız Servis Merkezi veya bakım veya onarım ile ilgili sorularınız için:

• Bulunduğunuz bölgedeki RIDGID bayisi ile iletişim kurun.
• Aşağıdaki www.RIDGID.com adresini ziyaret ederek yerel RIDGID temas noktanızı öğrenin.
• RIDGE Tool Teknik Servis Departmanı ile [e-mail] adresinden veya ABD ve Kanada'da [phone] telefon numarasını aramak suretiyle temas kurun.

Elden Çıkarma

RIDGID MR-10 Manyetik Dedektör değerli malzemeler içerir ve geri dönüştürülebilir. Bulunduğunuz bölgede geri dönüşüm konusunda uzmanlaşmış şirketler bulunabilir. Parçaları geçerli düzenlemelere göre elden çıkarın. Daha fazla bilgi için yerel yetkili atık yönetimi birimi ile iletişim kurun.

AB Ülkeleri için: Elektrikli cihazları ev atıkları ile birlikte atmayın!

Atık Elektrikli ve Elektronik Cihazlar için Avrupa Yönergesi 2012/19/EU ve yerel mevzuata uygulanmasına göre, kullanılamayacak durumdaki elektrikli cihazlar ayrı olarak toplan-

malı ve çevreye zarar vermeyecek şekilde elden çıkarılmalıdır

Pillerin Elden Çıkarılması

AB ülkeleri için: Arızalı veya kullanılmış piller 2006/66/EEC yönergesine göre geri dönüştürülmelidir.

Bu cihaz, aşağıdaki standartları kullanan Avrupa Konseyi Elektromanyetik Uyumluluk Direktifi 2004/108/EC ile uyumludur: EN 61326-1:2006, EN 61326-2-1:2006.
