MR10 - детектор RIDGID - Бесплатное руководство пользователя

Тип продукта	Магнитный детектор
Бренд	Ridgid
Модель	MR10
Длина	1 м (39,25 дюйма)
Питание	6 щелочных батарей AA 1,5 В
Экран	ЖК-дисплей черно-белый
Звуковой сигнал	Динамик Mylar
Конструкция	Алюминиевая трубка
Рабочая температура	от -18 до 49 °C
Температура хранения	от -25 до 60 °C
Основные функции	Обнаружение черных металлов, индикация полярности, функция AUTO NULL
Применение	Поиск опор, коробок, люков, крышек люков, колодцев
Очистка	Мягкая влажная ткань, не погружать в воду
Безопасность	Избегайте контакта с электричеством, не используйте для взрывчатых веществ, надевайте защитные очки
В комплекте	Транспортировочный кейс, 6 батарей AA, инструкция по эксплуатации
Гарантия	Пожизненная гарантия (условия гарантии)
Утилизация	Соответствует директивам ЕС (2012/19/EU и 2006/66/EC)
Степень защиты от погружения	Нижняя часть до экрана (61 см) водонепроницаема

Часто задаваемые вопросы - MR10 RIDGID

Как включить и выключить детектор MR10?

Нажмите кнопку Вкл/Выкл, чтобы включить устройство. Экран загорится, и автоматически выберется среднее усиление. Чтобы выключить, нажмите ту же кнопку еще раз.

Как заменить батарейки в MR10?

Выключите устройство, отвинтите крышку батарейного отсека, извлеките старые батарейки, если они есть, установите шесть новых щелочных батареек AA, соблюдая полярность, и завинтите крышку. Используйте батарейки одного типа, не смешивайте новые и старые.

Что делать, если устройство ничего не обнаруживает?

Сначала проверьте состояние батареек. Убедитесь, что вы находитесь в зоне с черными металлами (чугун, сталь). Держите детектор на расстоянии 1–3 дюйма (2,5–7,5 см) от земли и медленно сканируйте. Если сигнала нет, увеличьте усиление кнопкой +/-. Держите металлические предметы (ключи, инструменты) подальше, чтобы избежать помех.

Какова максимальная глубина обнаружения?

Глубина зависит от массы, расстояния и ориентации объекта. Детектор может обнаруживать крупные закопанные предметы (например, клапаны или столбы) на глубине нескольких десятков сантиметров, но точное значение не гарантируется. Только пробное бурение может подтвердить точное местоположение.

Можно ли использовать MR10 под водой или в снегу?

Да, частично. Нижние 61 см трубки (ниже экрана) могут быть погружены в воду или снег. Никогда не погружайте экран или панель управления, так как они не являются водонепроницаемыми.

Как интерпретировать отображаемую полярность?

Экран показывает индикатор полярности (+ или -). Длинные и тонкие предметы (трубы, стержни) часто имеют полюс на каждом конце. Вертикальный объект имеет только один полюс. Полярность может помочь изолировать цель. Переключение полярности в местах соединения труб является нормальным.

Как использовать функцию AUTO NULL?

При наличии постоянных магнитных полей (заборы, металлические здания) оставайтесь в этой зоне, но подальше от целевых объектов, затем нажмите кнопку AUTO NULL. Абсолютный сигнал обнулится, что устранит помехи. Для выхода из этого режима выключите и снова включите устройство.

Какие типы металлов обнаруживает MR10?

Детектор предназначен для черных металлов (чугун и сталь), которые создают магнитное поле. Он не обнаруживает цветные металлы (медь, алюминий), а также дерево, пластик, бетон, камень, лед, снег, воду или землю.

Как чистить детектор MR10?

Используйте мягкую ткань, слегка смоченную водой. Не трите слишком сильно и не используйте агрессивные чистящие средства. Никогда не погружайте устройство в воду. Регулярно чистите для облегчения осмотра и поддержания хорошего захвата.

Где найти запасные части или отремонтировать устройство?

Свяжитесь с ближайшим дистрибьютором Ridgid, посетите сайт www.RIDGID.com или отправьте электронное письмо по адресу [e-mail] (США/Канада). Ремонт должен выполняться уполномоченным сервисным центром с использованием оригинальных запчастей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MR10 RIDGID

Ферромагнитный металлоискатель MR-10

RIDGID BIT-GD

ВНИ М А Н ИЕ!

Прежде чем пользоваться этим прибором, внимательно прочитайте данное руководство по эксплуатации. Непонимание и несоблюдение содержания данного руководства может привести к поражению электрическим током, пожару и/или серьезной травме.

Ферромагнитный металлоискатель MR-10
Запишите нижеуказанный серийный номер и сохраните серийный номер, указанный на фирменной табличке.
СерийныйNo

Содержание

Бланк для записи серийного номера машины....45

Знаки безопасности....47

Общая информация по технике безопасности 47

Безопасность в рабочей зоне 47

Электробезопасность....47

Личная безопасность....47

Эксплуатация и обслуживание оборудования ....48

Техническое обслуживание....48

Информация по технике безопасности при работе с данным инструментом......48

Техника безопасности при работе с ферромагнитным металлоискателем MR-10......48

Описание, технические характеристики и стандартные принадлежности....49

Описание 49

Технические характеристики 49

Стандартные принадлежности....49

Средства управления ....50

Символы....50

Заявление Федеральной Комиссии Связи США....50

Электромагнитная совместимость (ЭМС) 50

Замена/установка батарей 50

Предэксплуатационный осмотр....51

Подготовка и эксплуатация устройства....51

Общие принципы работы трассоискателя....52

Обычный поиск 52

Уточненный поиск....53

Полярность....54

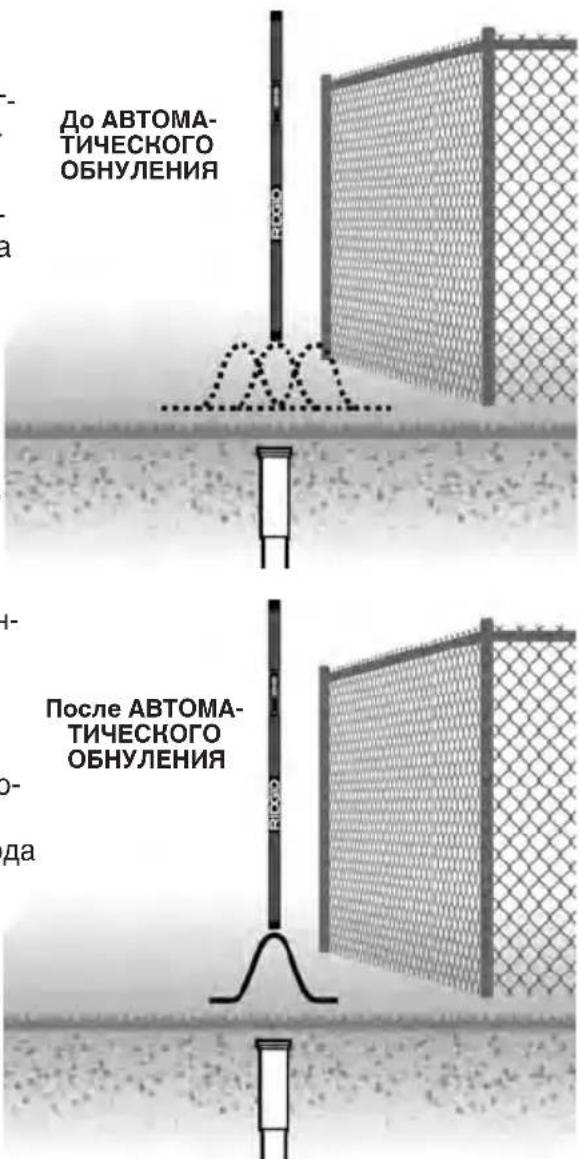

АвТОМАТичеСкОе ОБнУление .....54

Работа в снеге и воде....54

Техническое обслуживание ....55

чистка 55

калибровка 55

Хранение....55

Обслуживание и ремонт ....55

Утилизация ....55

Утилизация батареек....55

Пожизненная гарантия....Задняя обложка

*Перевод исходных инструкций

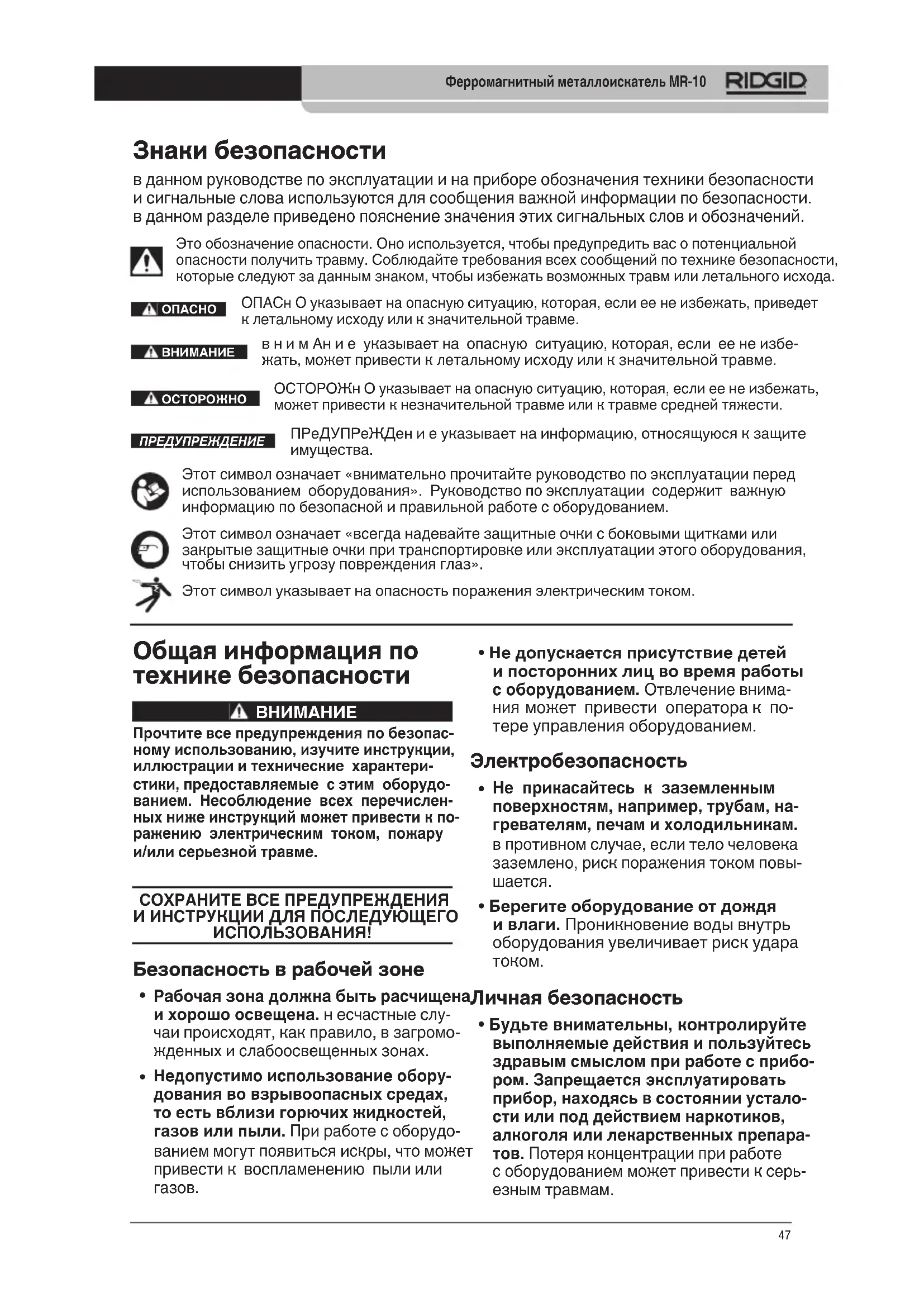

Знаки безопасности

в данном руководстве по эксплуатации и на приборе обозначения техники безопасности и сигнальные слова используются для сообщения важной информации по безопасности. в данном разделе приведено пояснение значения этих сигнальных слов и обозначений.

Это обозначение опасности. Оно используется, чтобы предупредить вас о потенциальной опасности получить травму. Соблюдайте требования всех сообщений по технике безопасности, которые следуют за данным знаком, чтобы избежать возможных травм или летального исхода.

ОПАСНО

ОПАСн О указывает на опасную ситуацию, которая, если ее не избежать, приведет к летальному исходу или к значительной травме.

ВНИМАНИЕ

в н и м А н и е указывает на опасную ситуацию, которая, если ее не избежать, может привести к летальному исходу или к значительной травме.

ОСТОРОЖНО

ОСТОРОЖн О указывает на опасную ситуацию, которая, если ее не избежать, может привести к незначительной травме или к травме средней тяжести.

ПРЕДУПРЕЖДЕНИЕ

ПРедУПРежДен и е указывает на информацию, относящуюся к защите имущества.

Этот символ означает «внимательно прочитайте руководство по эксплуатации перед использованием оборудования». Руководство по эксплуатации содержит важную информацию по безопасной и правильной работе с оборудованием.

Этот символ означает «всегда надевайте защитные очки с боковыми щитками или закрытые защитные очки при транспортировке или эксплуатации этого оборудования, чтобы снизить угрозу повреждения глаз».

Этот символ указывает на опасность поражения электрическим током.

Общая информация по технике безопасности

ВНИМАНИЕ

Прочтите все предупреждения по безопасному использованию, изучите инструкции, иллюстрации и технические характеристики, предоставляемые с этим оборудованием. Несоблюдение всех перечисленных ниже инструкций может привести к поражению электрическим током, пожару и/или серьезной травме.

СОХРАНИТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ДЛЯ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ!

Безопасность в рабочей зоне

• Рабочая зона должна быть расчищен и хорошо освещена. Н есчастные случаи происходят, как правило, в загроможденных и слабоосвещенных зонах.
• Недопустимо использование оборудования во взрывоопасных средах, то есть вблизи горючих жидкостей, газов или пыли. При работе с оборудованием могут появиться искры, что может привести к воспламенению пыли или газов.

- Не допускается присутствие детей и посторонних лиц во время работы с оборудованием. Отвлечение внимания может привести оператора к потере управления оборудованием.

Электробезопасность

• Не прикасайтесь к заземленным поверхностям, например, трубам, нагревателям, печам и холодильникам. в противном случае, если тело человека заземлено, риск поражения током повышается.
• Берегите оборудование от дождя и влаги. Проникновение воды внутрь оборудования увеличивает риск удара током.

- Будьте внимательны, контролируйте выполняемые действия и пользуйтесь здравым смыслом при работе с прибором. Запрещается эксплуатировать прибор, находясь в состоянии усталости или под действием наркотиков, алкоголя или лекарственных препаратов. Потеря концентрации при работе с оборудованием может привести к серьезным травмам.

• Не пытайтесь дотянуться. Всегда сохраняйте устойчивое положение и равновесие. Это обеспечивает более уверенное управление электроинструментом в непредсказуемых ситуациях.
• Используйте индивидуальные средства защиты. всегда надевайте защитные очки. • использование в соответствующих условиях пылезащитной маски, ботинок с несколько-щими подошвами, каски, берушей и других защитных средств снижает риск травм.

Эксплуатация и обслуживание оборудования

• Не перегружайте оборудование. Используйте соответствующее оборудование для каждого типа работы. Правильный выбор оборудования в соответствии с задачей способствует более качественному, безопасному и быстрому выполнению работы.
• Не допускается использование оборудования, если его переключатель не переводится в положение «ВКЛ.» или «ВЫКЛ». Любой прибор с неисправным выключателем электропитания опасен, его следует отремонтировать.
• Отсоединяйте батарейки от оборудования, прежде чем производить какие-либо регулировки, замену принадлежностей или убрать на хранение. Подобные меры предосторожности снижают травмоопасность.
• Храните неиспользуемое оборудование вдали от детей. Не допускайте использования оборудования лицами, не работавшими с ним ранее и не ознакомленными с данными инструкциями. Оборудование может представлять опасность в руках неквалифицированных пользователей.
• Следите за состоянием оборудования. Проверяйте отсутствие деталей или их поломки и других нарушений, которые могут повлиять на работу прибора. в случае повреждения оборудования устраните неполадки перед работой. неисправность оборудования является причиной многих несчастных случаев.

• Используйте оборудование и принадлежности в соответствии с настоящей инструкцией, принимая во внимание условия и цели эксплуатации. и спользование оборудования не по назначению может стать причиной опасной ситуации.

• Используйте только рекомендованные производителем данного оборудования принадлежности. Принадлежности, подходящие для работы с одним оборудованием, могут быть опасными при использовании с другим.

• Следите за тем, чтобы рукояти при- бора оставались сухими и чистыми; не допускайте попадания на них масла или смазки. Это обеспечит лучшее управ- ление оборудованием.

Техническое обслуживание

- Ремонт оборудования должен осуществлять квалифицированный персонал с использованием оригинальных запасных частей. Только таким образом гарантируется безопасность при использовании прибора.

Информация по технике безопасности при работе с данным инструментом

ВНИМАНИЕ

В данном разделе содержится важная информация о безопасности, относящаяся конкретно к трассоискателю.

Внимательно изучите указанные меры предосторожности перед использованием ферромагнитного металлоискателя RIDQID MR-10. Их соблюдение снизит угрозу поражения электрическим током или получения других серьезных травм.

СОХРАНИТЕ НАСТОЯЩУЮ ИНСТРУЩИЮ!

Храните данную инструкцию рядом с при- бором для ее использования оператором.

Техника безопасности при работе с ферромагнитным иметаллоискателем MR-10

• Не размещайте ферромагнитный металлоискатель в любом месте, где может возникнуть электрический контакт. Это повышает риск поражения электрическим током.
• В оборудовании для определения местоположения используются магнитные поля, на которые могут воздействовать искажения и помехи. В заданной зоне могут находиться инженерные коммуникации. Соблюдайте местные правила и процедуры технического обслужива-

ния по вызову. в ьемка грунта является единственным способом проверки наличия инженерных коммуникаций, их места расположения и глубины залегания.

• Запрещается использовать взрывчатые вещества и другие опасные материалы, подпадающие под действие соответствующих директив.
• Остерегайтесь дорожного движения.

Обращайте особое внимание на движущийся транспорт при работе на дорогах около них. Н адевайте яркую, заметную одежду или светоотражающие жилеты.

Декларация соответствия eС (890-011-320.10) выпускается отдельным сопроводительным буклетом к данному руководству только по требованию.

если у вас возник вопрос, касающийся этого изделия RIDGID®:

– Обратитесь к местному дистрибьютору RIDGID.
– войдите на сайт www.RIDGID.com и найдите контактный телефон местного дистрибьютора RIDGID.
– Свяжитесь с отделом технического обслуживания Ridge Tool, отправив электронное сообщение по адресу [e-mail], или позвонив по телефону [phone] в США и к анаде.

Описание, технические характеристики и стандартные принадлежности

Описание

Ферромагнитный металлоискатель RIDGID MR-10 представляет собой высокочувствительный переносной прибор, предназначенный для обнаружения магнитных полей, порождаемых объектами из черного металла, такими как подземные вентильные колодцы, маркеры объектов владения, клапанные коробки, крышки канализационных люков или подвалов, обсадные трубы и другие железные и стальные объекты.

Трассоискатель реагирует на разницу в силе магнитного поля между двумя датчиками. При обнаружении объекта из черного металла ферромагнитный металлоискатель выдает аудиосигнал и визуальную индикацию как силы сигнала, так и его полярности.

Технические характеристики

Дисплей......ч ерно-белый, Жк

Динамик ......майларовый динамик

материал корпуса/

конструкция ......Алюминиевая

трубка с утоплен-

ными органами управления

Идлина....39.25" (100 cm)

Рабочая

температура....0° F до +120° F

(-18°C до +49°C)

Хранение

Температура....-13° F до +140° F

(-25°C до +60°C)

Степень защиты .....IP54

источник питания.....6 щелочных

батареек типа АА, 1,5 вольта

в ес ......1.7 фунта (0,77 кг)

Стандартные принадлежности

в комплект ферромагнитного металлоиска- теля MR-10 входят следующие компоненты:

• Ферромагнитный металлоискатель MR-10
- 6 щелочных батареек типа АА
• к ейс для переноски
- Руководство по эксплуатации

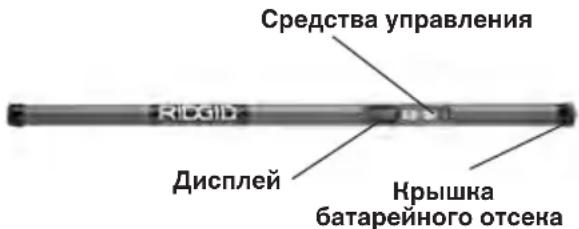

Средства управления RICG15 Дисплей Крышка батарейного отсека

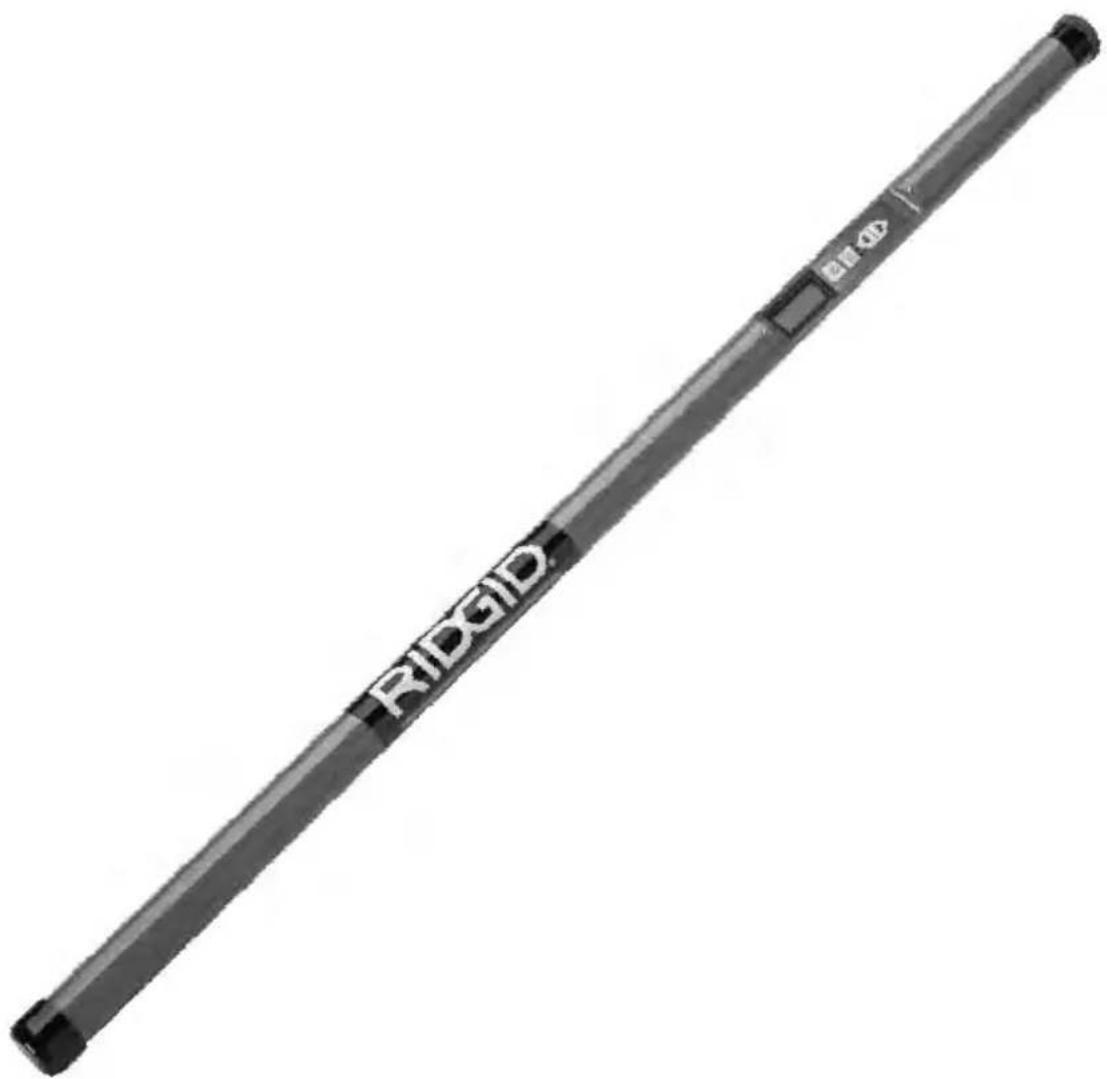

Рис. 1 – Ферромагнитный металлоискатель MR-10

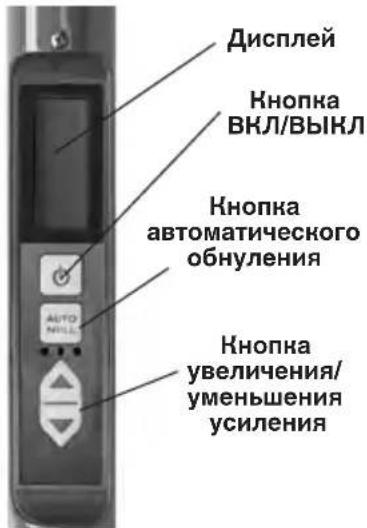

Средства управления

Дисплей Кнопка ВКЛ/ВЫКЛ Кнопка автоматического обнуления AUTO MILL Кнопка увеличения/ уменьшения усиления

Рис. 2 – Средства управления

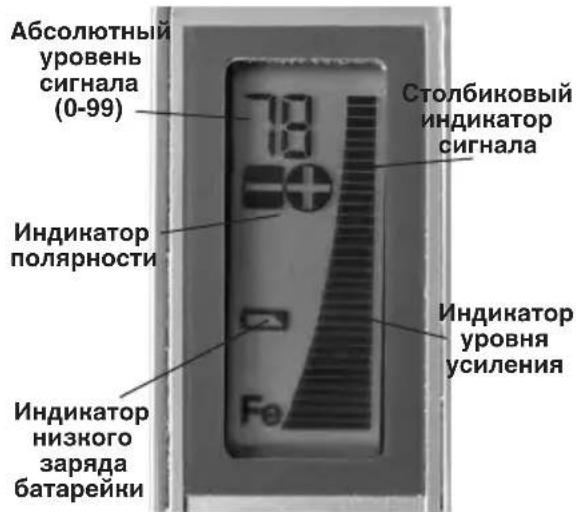

Символы

Абсолютный уровень сигнала (0-99) 78 Столбиковый индикатор сигнала Индикатор полярности Индикатор уровня усиления Индикатор низкого заряда батарейки

Рис. 3 – Дисплей/символы

Заявление Федеральной Комиссии Связи США

Данный прибор показал соответствие с ограничениями для цифровых устройств к ласса в , в соответствии с частью 15 Правил Фк С. Эти ограничения представляют собой подходящую защиту против недопустимых помех в жилых помещениях.

Этот прибор генерирует, использует и может излучать энергию радио частоп, если он не будет установлен и использован в соответствии с руководством, может создавать недопустимые помехи для радио связи.

Однако нет гарантий, что в каком-то конкретном случае не будет помех.

если данный прибор создает недопустимые помехи для радио либо телевизионного приема, что можно определить выключая и включая прибор, пользователь может попробовать исправить помехи следующими способами:

• Переориентировать либо переместить принимающую антенну.
• Увеличить дистанцию между прибором и приемником.
• Получить консультацию у дилера либо опытного техника по радио/Тв.

Электромагнитная совместимость (ЭМС)

Термин «электромагнитная совместимость» здесь обозначает способность продукта безошибочно функционировать в среде с излучаемыми электромагнитными помехами и электростатическими разрядами, не создавая электромагнитных помех для другого оборудования.

ПРЕДУПРЕЖДЕНИЕ Ферромагнитный металлоискатель RIDGID MR-10 соответствует всем действующим стандартам по электромагнитной совместимости Эм С. Однако, невозможно полностью исключить вероятность создания прибором помех для других устройств.

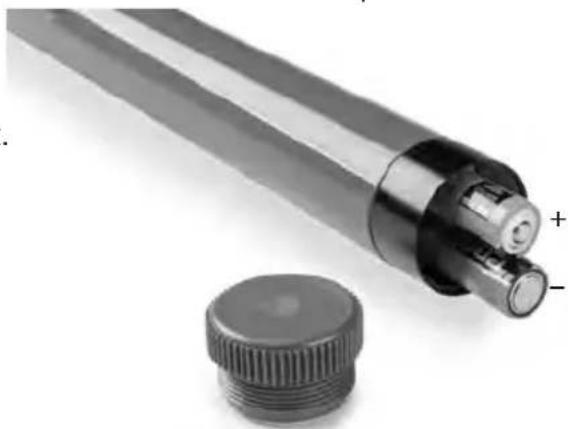

Замена/установка батарей

Ферромагнитный металлоискатель MR-10 поставляется без установленных батареек питания. когда на экране появляется индикатор низкого заряда батарейки, разряженные батарейки следует заменить. и звлеките батарейки из прибора перед его хранением во избежание течи электролита из батареек.

1. в выключив прибор, отверните крышку отсека батареек (рис. 4). При необходимости извлеките батарейки.

Рис. 4 – Замена батареек

1. Установите шесть новых щелочных батареек типа АА (LR6), соблюдая надлежащую полярность, указанную в отсеке для батареек.

ПРЕДУПРЕЖДЕНИЕ Устанавливайте батарейки одного типа. не используйте одновременно батарейки разного типа. не используйте одновременно разряженные и новые батарейки. и спользование батареек разного типа может привести к перегреву и выходу батареек из строя.
3. Установите на место и плотно заверните крышку отсека батареи.

Предэксплуатационный осмотр

ВНИМАНИЕ

Перед каждым использованием осматривайте ферромагнитный металлоискатель MR-10 и устраняйте малейшие неисправности, чтобы снизить риск серьезной травмы в результате поражения электротоком и других причин, а также чтобы предотвратить выход оборудования из строя.

1. Убедитесь, что прибор выключен.
2. и звлеките батарейки и осмотрите их на предмет повреждений. При необходимости замените. Запрещается использовать трассоискатель с поврежденными батарейками.
3. Очистите прибор. Это поможет предотвратить выскальзывание прибора из рук.
4. Осмотрите трассоискатель на предмет повреждения или недостающих деталей. Проверьте, что предупредительная этикетка на месте и легко читается (рис. 5). При обнаружении каких-либо проблем устраните их, прежде чем использовать ферромагнитный металлоискатель.

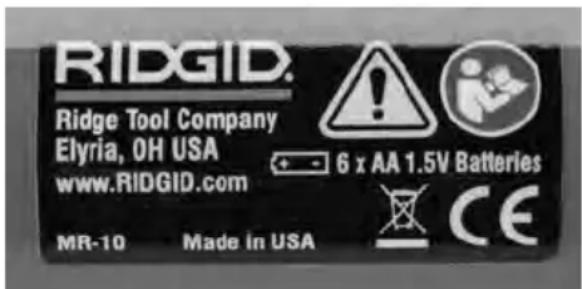

Рис. 5 – Предупредительная этикетка

Подготовка и эксплуатация устройства

ВНИМАНИЕ

Не размещайте ферромагнитный металлоискатель в любом месте, где может возникнуть электрический контакт. Это повышает риск поражения электрическим током.

В оборудовании для определения местоположения используются магнитные поля, на которые могут воздействовать искажения и помехи. В заданной зоне могут находиться инженерные коммуникации. Соблюдайте местные правила и процедуры технического обслуживания по вызову. Выемка грунта является единственным способом проверки наличия инженерных коммуникаций, их места расположения и глубины залегания.

Остерегайтесь дорожного движения. Обращайте особое внимание на движущийся транспорт при работе на дорогах и около них. Надевайте яркую, заметную одежду или светоотражающие жилеты.

Готовьте к работе и используйте ферромагнитный металлоискатель в соответствии с данными процедурами, чтобы снизить риск травмы от поражения электрическим током, пожара и других причин, а также чтобы предотвратить повреждение инструмента.

1. Проверьте наличие надлежащей рабочей зоны, как указано в разделе Общая информация по технике безопасности.
2. в выберите надлежащее оборудование для применения, см. разделы Описание и Технические характеристики.

Оборудование, подходящее для других работ по определению местоположения, можно найти в каталоге Ridge Tool на сайте www.RIDGID.com.

1. Удостоверьтесь в полной проверке всего оборудования.

Общие принципы работы трассоискателя

Ферромагнитный металлоискатель MR-10 обнаруживает магнитные поля. Он специально предназначен для обнаружения магнитного поля, создаваемого черными металлами (материалами на основе железа, такими как чуг и сталь) в присутствии магнитного поля Земл. Он также обнаруживает магнитные поля, создаваемые магнитами, электрическими полями и другими источниками.

м агнитное поле, создаваемое черными металлами, зависит от размера, расстояния и ориентации железной детали по отношению к трассоискателю. в общем случае,

• чем больше черного металла, тем сильнее сигнал.
  • чем ближе черный металл, тем сильнее сигнал.

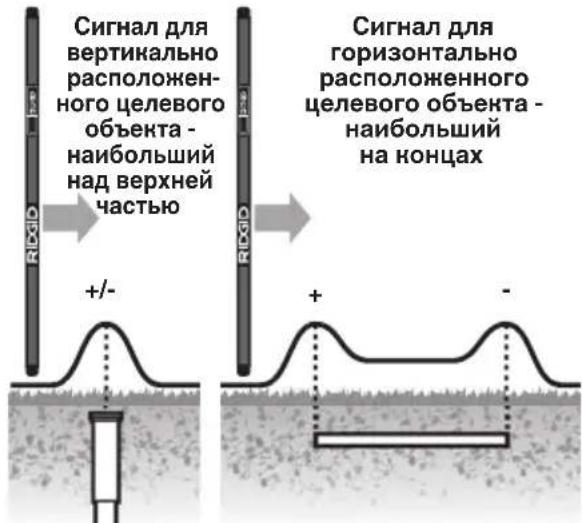

• Сигнал сильней у концов длинных деталей небольшого диаметра, таких как трубы или стержни.
• Сигнал сильней рядом с кромками плоских деталей, таких как плиты.

в рабочей зоне могут быть различные источники магнитных полей. к ним относятся и имеющиеся у вас вещи, такие как ботинки со стальными подносками, инструменты в карманах и пр. Они могут создавать помехи в процессе поиска.

н а магнитные поля могут воздействовать искажения и помехи. в следствие этого трассоискатель не может точно определить местоположение конкретных объектов и точное расстояние до них. в земка грунта до обнаружения источника магнитного поля – единственный способ проверки его наличия, места расположения и глубины залегания.

в заданной зоне могут располагаться инженерные коммуникации (такие как газопровод или водопровод, электрические кабели и провода). Соблюдайте местные правила и процедуры технического обслуживания по вызову при выемке грунта. Н е используйте этот трассоискатель для определения магнитных полей, формируемых электричеством Трассоискатель не реагирует на присутствие нежелезных материалов, таких как медь, алюминий, дерево, пластик, бетон, камни, снег, лед, вода и собственно земля и поэтому не обнаруживает их. Они не оказывают влияния на работу трассоискателя (если они не содержат черных металлов или магнитных материалов).

Данное руководство содержит общие инструкции по использованию трассоиска- теля. каждое конкретное применение отличается и зависит от точного набора имеющихся условий. Освоение рекомендуемых способов выполнения работ перед использованием ферромагнитного металлоискателя облегчит процедуру поиска. Для начала по- иска в соответствующем месте используйте предысторию и визуальные ориентиры.

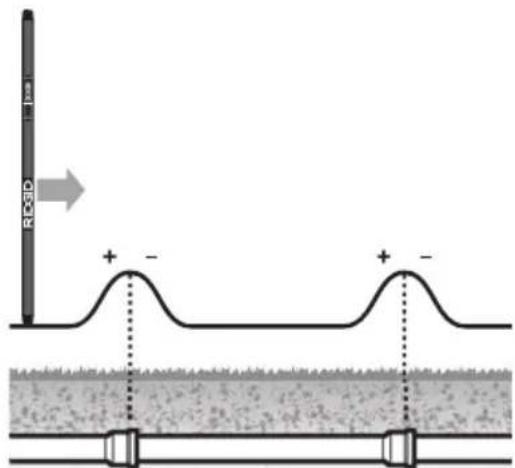

Обычный поиск

1. в ключите ферромагнитный метал- лоискатель, нажав кнопку вк Л/выкл. При этом включится экран.
   По умолчанию устанавливается средний диапазон уровня усиления.
2. Держите ферромагнитный металлоиска- тель на расстоянии 1"-3" (25 - 75 mm) над землей.
3. Проходя обычным шагом, водите им из стороны в сторону. Следите за уровнем сигнала и слушайте тональный сигнал. если трассоискатель указывает в направлении магнитного поля, уровень сигнала становится максимальным, и высота тонального сигнала возрастает. При удалении от магнитного поля уровень сигнала падает. Двигайтесь в направлении более высокого уровня сигнала. если имеется повышенный магнитный сигнал, и трудно определить его максимальный уровень, поднимите трассоискатель выше от земли. Это снизит магнитный сигнал от более мелких объектов (рис. 6).

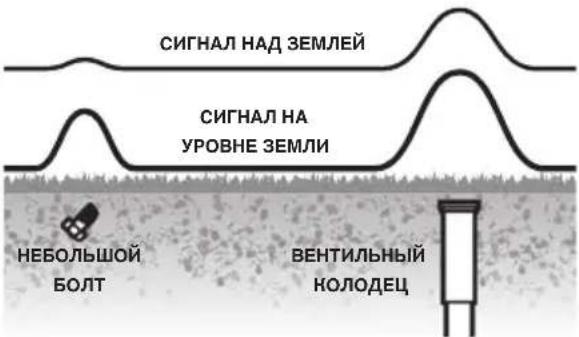

СИГНАЛ НАД ЗЕМЛЕЙ СИГНАЛ НА УРОВНЕ ЗЕМЛИ НЕБОЛЬШОЙ БОЛТ ВЕНТИЛЬНЫЙ КОЛОДЕЦ

Рис. 6 – Подъем трассоискателя уменьшает сигналы-помехи

1. Продолжайте движение в направлении более высокого уровня сигнала - при повышении уровня сигнала возрастает высота тонального сигнала. При приближении к источнику сигнала столбиковый индикатор может зашкаливать, а тональный сигнал будет иметь максимальную

высоту. в этом случае уменьшите усиление, нажав кнопку понижения усиления, и повторите процедуру для более качественного поиска. и информацию по улучшению результатов поиска см. также в разделах «Полярность» и «АВТОМАТИЧЕСКОЕ ОБНУЛЕНИЕ». на рис. 7 и 8 показаны схемы уровней поисковых сигналов.

Сигнал для вертикально расположенного целевого объекта - наибольший над верхней частью +/- Сигнал для горизонтально расположенного целевого объекта - наибольший на концах + -

Рис. 7 – Уровни и полярность сигналов от вертикальных и горизонтальных целевых объектов

RIGID + - + -

A - Вдоль трубы

RiGDP 1000 B

В - Пересечение трубы
Рис. 8 – Схемы уровней сигналов от чугунной трубы

Уточненный поиск

1. когда источник сигнала в общем обна- ружен, установите трассоискатель в вертикальное положение.
2. При необходимости уменьшите усиление.
3. Перемещайте трассоискатель крест- накрест (рис. 9).

Сигнал на столбиковом индикаторе и тональный сигнал будут максимальными, когда трассоискатель находится над целевым объектом.

CURB STOP

Рис. 9 – Сигнал уточненного поиска

Полярность

Ферромагнитный металлоискатель MR-10 имеет функцию определения полярности магнита. Полярность помогает лучше идентифицировать объект при поиске.

все магниты имеют два полюса (+ и -, положительный и отрицательный), и эти полюса обычно соответствуют форме объекта.

например, у длинного тонкого предмета, например трубы, полюс обычно расположен на одном и другом конце. и спользуя полярность, можно предположить ориентацию искомого объекта.

Длинный тонкий объект из черного металла, например труба, изыскательский штырь, арматура или гвоздь, расположенный вертикально, будет показывать один полюс, положительный или отрицательный. Длинный тонкий объект из черного металла, например труба или арматура, расположенный горизонтально, будут выдавать высокие показания на каждом конце (полюсе) и низкий сигнал между полюсами. Один конец будет положительным, а другой отрицательным. См. рис. 8. При поиске вдоль нитки трубопровода можно увидеть, что показание полярности переключается с положительной на отрицательную или наоборот в месте соединения. Это происходит, только если концы трубы изолированы (не соединены) между собой.

Полярность часто помогает пользователю отличить целевой объект от нецелевых, так как полярность может переключиться с положительной на отрицательную.

АВТОМАТИЧЕСКОЕ ОБНУЛЕНИЕ

в окружающих условиях с постоянным присутствием магнитного сигнала, например вдоль ограждения из проволочной сетки или металлической строительной стены, функция автоматического обнуления позволяет повторно обнулять трассоискатель для удаления показаний от постоянного магнитного сигнала.

в присутствии постоянного магнитного поля (но вдали от объектов, которые вы пытаетесь обнаружить) нажмите кнопку автоматического обнуления АвТОм АТи - ч еСк Ое ОБн УЛен и е. Абсолютный уровень сигнала должен быть сброшен в ноль (рис. 10). Продолжите поиск как раньше.

чтобы выключить функцию автоматического обнуления и восстановить нормальные настройки и чувствительность, вык Лю чи Те, затем снова в к Лю чи Те питание.

До АВТОМА- ТИЧЕСКОГО ОБНУЛЕНИЯ После АВТОМА- ТИЧЕСКОГО ОБНУЛЕНИЯ

Рис. 10 – Функция автоматического обнуления АВТОМАТИЧЕСКОЕ ОБНУЛЕНИЕ

Работа в снеге и воде

н ижнюю часть трассоискателя размером 24" (610 mm), расположенную ниже дисплея, можно погружать в воду или в снег.

ПРЕДУПРЕЖДЕНИЕ Запрещается погружать блок дисплея в воду. Ферромагнитный металлоискатель MR-10 является водонепроницаемым только до дисплея. Дисплей/панель управления не являются водонепроницаемыми, и избыточное воздействие воды повредит их.

Техническое обслуживание Утилизация

Чистка

Запрещается погружать ферромагнитный металлоискатель MR-10 в воду. Грязь с прибора следует вытирать влажной мягкой тряпкой. Н е трите слишком сильно. Запрещается использовать для чистки агредсивные чистящие средства или растворы.

Калибровка

Ферромагнитный металлоискатель RIDGID MR-10 откалиброван на заводе-изготови- теле и требует повторной калибровки только после ремонта.

Хранение

⚠️ ВНИМАНИЕ н еиспользуемый ферромагнитный металлоискатель RIDGID MR-1 следует хранить в помещении. Храните прибор в запираемом помещении, недоступном для детей и людей, незнакомых с работой ферромагнитного металлоискателя MR-10. Рекомендуемая температура хранения от -13°F до +140°F (от -25°C до +60°C). в о избежание течи электролита из батареек извлеките батарейки из прибора перед его хранением или перевозкой.

Детали ферромагнитного металлоиска- теля RIDGID MR-10 содержат ценные мате- риалы и могут быть подвергнуты повторной -переработке. в своем регионе вы можете найти компании, специализирующиеся на утилизации. Утилизируйте компоненты в соответствии со всеми применимыми нормативами. Узнайте дополнительную информацию в местной организации по утилизации отходов.

Для стран ЕС: не утилизируйте электрооборудование вместе с бытовыми отходами! в соответствии с Директивой 2012/19/EU по утилизации электрического и электронного оборудования, электрическое оборудование, не пригодное для дальней- шего использования, следует собирать отдельно и утилизировать безопасным для окружающей среды способом.

Утилизация батареек

Для стран ЕС: Дефектные и использованные батарейки подлежат повторной переработке в соответствии с директивой 2006/66/EEC.

Обслуживание и ремонт

ВНИМАНИЕ

Неправильное обслуживание или ремонт могут стать причиной небезопасной работы ферромагнитного металлоискателя RIDGID MR-10.

Обслуживание и ремонт ферромагнитного металлоискателя MR-10 следует производить в независимых центрах технического обслуживания RIDGID.

Для получения информации о ближайшем независимом сервисном центре RIDGID, а также по любым вопросам обслуживания и ремонта:

• Обратитесь к местному дистрибьютору RIDGID.
• войдите на сайт www.RIDGID.com и найдите контактный телефон местного дистрибьютора RIDGID.
• отделом технического обслуживания Ridge Tool, отправив электронное сообщение по адресу [e-mail], или позвонив по телефону [phone] в США и к анаде.

Manufacturer:

RIDGE TOOL COMPANY

400 Clark Street

Соответствие требованиям Евросоюза (СЕ)

н астоящий прибор соответствует требованиям по эле ктро маг нитной совместимости 2004/108/ЕС Директи вы европейского Союза с применением следующих стандартов: EN 61326-1:2006, EN 61326-2-1:2006.

What is covered
