Type de produit	Détecteur magnétique
Marque	Ridgid
Modèle	MR10
Longueur	1 m (39,25 po)
Alimentation	6 piles alcalines AA 1,5 V
Écran	LCD noir et blanc
Signal sonore	Haut-parleur Mylar
Construction	Tube en aluminium
Température de fonctionnement	-18 à 49 °C
Température de stockage	-25 à 60 °C
Fonctions principales	Détection de métaux ferreux, indication de polarité, fonction AUTO NULL
Utilisation	Repérage de bornes, boîtiers, regards, couvercles de regard, colonnes de puits
Nettoyage	Chiffon doux humecté, ne pas immerger
Sécurité	Éviter contact électrique, ne pas utiliser pour explosifs, porter lunettes de protection
Accessoires fournis	Mallette de transport, 6 piles AA, mode d'emploi
Garantie	Garantie à vie (conditions de la garantie)
Recyclage	Conforme aux directives CE (2012/19/EU et 2006/66/CE)
Indice d'immersion	Partie inférieure jusqu'à l'écran (61 cm) étanche

FOIRE AUX QUESTIONS - MR10 RIDGID

Comment allumer et éteindre le détecteur MR10 ?

Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. L'écran s'allume et l'amplification moyenne est automatiquement sélectionnée. Pour éteindre, appuyez à nouveau sur la même touche.

Comment remplacer les piles du MR10 ?

Éteignez l'appareil, dévissez le couvercle du logement de piles, retirez les anciennes piles si présentes, installez six piles alcalines AA neuves en respectant les polarités, puis revissez le couvercle. Utilisez des piles du même type et ne mélangez pas piles neuves et usagées.

Que faire si l'appareil ne détecte aucun objet ?

Vérifiez d'abord l'état des piles. Assurez-vous d'être dans une zone contenant des métaux ferreux (fonte, acier). Tenez le détecteur entre 1 et 3 pouces (2,5 à 7,5 cm) du sol et balayez lentement. Si aucun signal, augmentez l'amplification avec la touche +/-. Éloignez les objets métalliques personnels (clés, outils) qui peuvent parasiter la détection.

Quelle est la profondeur de détection maximale ?

La profondeur dépend de la masse, de la distance et de l'orientation de l'objet. Le détecteur peut repérer des objets enterrés de grande taille (comme des vannes ou des bornes) à plusieurs dizaines de centimètres, mais il n'existe pas de valeur précise garantie. Le trou de sondage reste le seul moyen de confirmer la position exacte.

Puis-je utiliser le MR10 sous l'eau ou dans la neige ?

Oui, partiellement. Les 61 cm inférieurs du tube (sous l'écran) peuvent être immergés dans l'eau ou enfoncés dans la neige. Ne jamais immerger l'écran d'affichage ni le tableau de commande, car ils ne sont pas étanches.

Comment interpréter la polarité affichée ?

L'écran affiche un indicateur de polarité (+ ou -). Les objets longs et minces (tuyaux, barres) ont souvent un pôle à chaque extrémité. Un objet vertical n'a qu'un seul pôle. La polarité peut aider à isoler une cible. Le basculement de polarité aux jonctions de tuyaux est normal.

Comment utiliser la fonction AUTO NULL ?

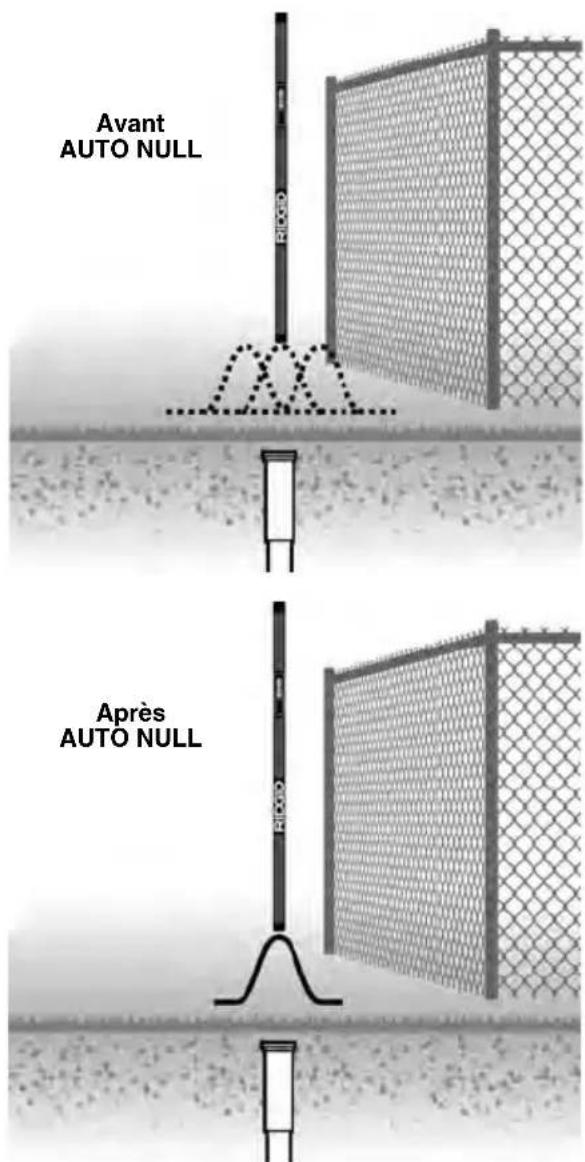

En présence de champs magnétiques persistants (clôtures, bâtiments métalliques), restez dans cette zone mais éloigné des objets ciblés, puis appuyez sur la touche AUTO NULL. Le signal absolu revient à zéro, ce qui élimine les interférences. Pour quitter ce mode, éteignez et rallumez l'appareil.

Quels types de métaux le MR10 détecte-t-il ?

Le détecteur est conçu pour les métaux ferreux (fonte et acier) qui émettent un champ magnétique. Il ne détecte pas les métaux non ferreux (cuivre, aluminium), ni le bois, le plastique, le béton, la pierre, la glace, la neige, l'eau ou la terre.

Comment nettoyer le détecteur MR10 ?

Utilisez un chiffon doux légèrement humecté d'eau. Ne frottez pas trop fort et n'utilisez pas de produits agressifs. Ne jamais immerger l'appareil dans l'eau. Nettoyez régulièrement pour faciliter l'inspection et maintenir une bonne prise en main.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le distributeur Ridgid le plus proche, consultez le site www.RIDGID.com ou envoyez un e-mail à [e-mail] (États-Unis/Canada). Les réparations doivent être confiées à un réparateur agréé utilisant des pièces d'origine.

MODE D'EMPLOI MR10 RIDGID

Localisateur magnétique MR-10

RIDSID Ridesid

Avertissement

Familiarisez-vous avec le présent mode d'emploi avant d'utiliser l'appareil. Tout manque de compréhension ou de respect des consignes ci-après augmenterait les risques de choc électrique, d'incendie et/ou d'accident grave.

Localisateur magnétique MR-10

Pour future référence, notez ci-dessous le numéro de série de l'appareil qui apparait sur sa plaque signalétique.
No de série

Table des matières

Fiche d'enregistrement du numéro de série de la machine....11

Symboles de sécurité....13

Consignes générales de sécurité

Sécurité des lieux....13

Sécurité électrique....13

Sécurité individuelle 13

Utilisation et entretien du matériel....14

Service après-vente 14

Consignes de sécurité spécifiques

Sécurité du localisateur magnétique MR-10....14

Description, caractéristiques techniques et équipements de base

Description....15

Caractéristiques techniques....15

Equipements de base 15

Commandes....15

Icones....15

Déclaration FCC 16

Compatibilité électromagnétique (EMC)....16

Remplacement des piles 16

Inspection préalable 16

Préparation et utilisation de l'appareil

Principes de localisation....17

Localisations générales 18

Localisations spécifiques....19

Polarité 19

AUTO NULL 19

Utilisation dans la neige et dans l'eau 20

Entretien

Nettoyage....20

Calibrage....20

Stockage 20

Révisions et réparations....20

Recyclage 21

Recyclage des piles....21

Garantie à vie Page de garde

*Traduction de la notice originale.

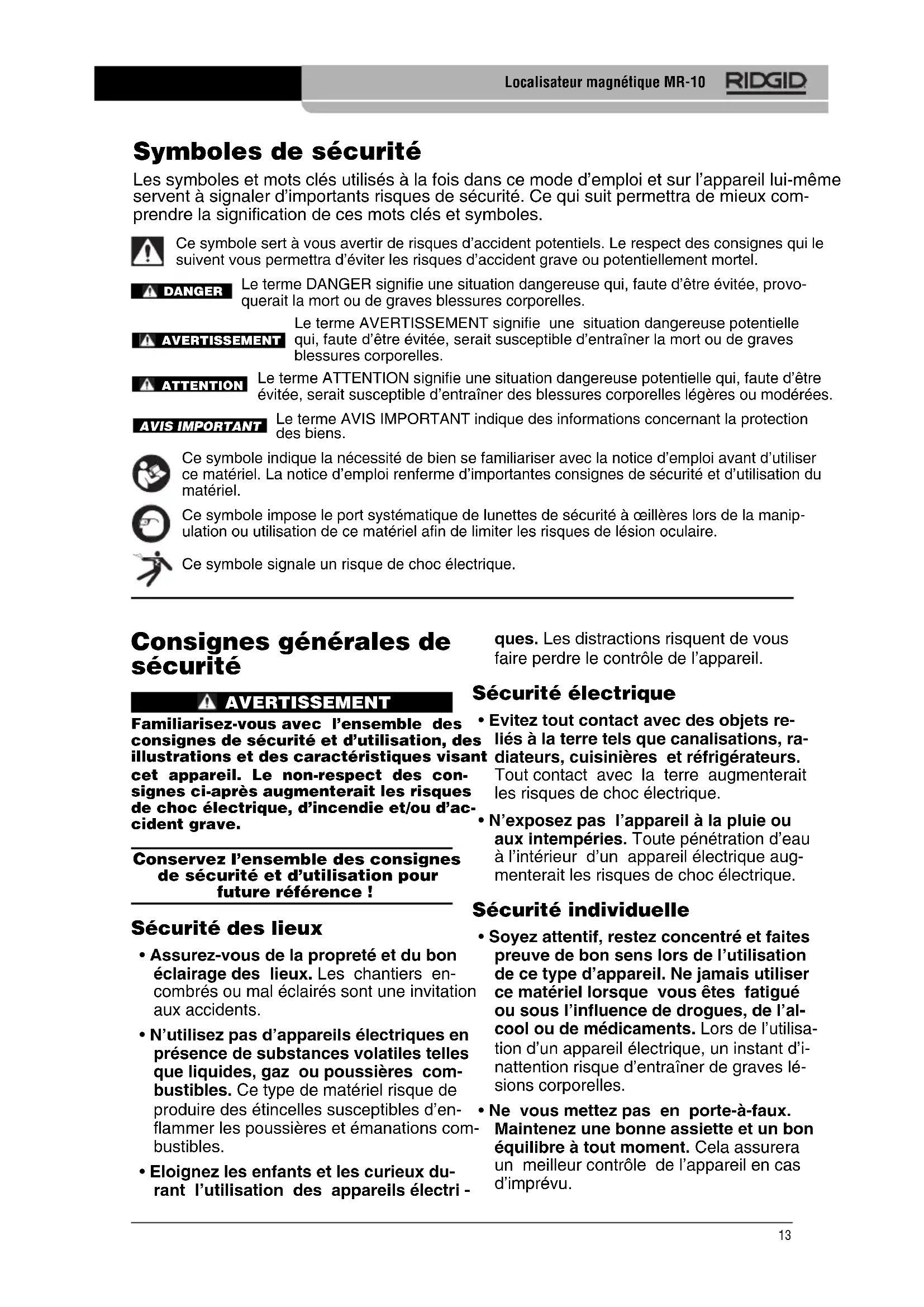

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d'emploi et sur l'appareil lui-même servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d'accident potentiels. Le respect des consignes qui le suivent vous permettra d'éviter les risques d'accident grave ou potentiellement mortel.

LE terme DANGER signifie une situation dangereuse qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

VERTISSEMENT qui, faute d'être évitée, serait susceptible d'entraîner la mort ou de graves blessures corporelles.

LE terme ATTENTION signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner des blessures corporelles légères ou modérées.

LE terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser avec la notice d'emploi avant d'utiliser ce matériel. La notice d'emploi renferme d'importantes consignes de sécurité et d'utilisation du matériel.

Ce symbole impose le port systématique de lunettes de sécurité à œillères lors de la manipulation ou utilisation de ce matériel afin de limiter les risques de lésion oculaire.

Ce symbole signale un risque de choc électrique.

Avertissement

Familiarisez-vous avec l'ensemble des consignes de sécurité et d'utilisation, des illustrations et des caractéristiques visant cet appareil. Le non-respect des consignes ci-après augmenterait les risques de choc électrique, d'incendie et/ou d'accident grave.

Conservez l'ensemble des consignes de sécurité et d'utilisation pour future référence !

Sécurité des lieux

• Assurez-vous de la propreté et du bon éclairage des lieux. Les chantiers encombrés ou mal éclairés sont une invitation aux accidents.
• N'utilisez pas d'appareils électriques en présence de substances volatiles telles que liquides, gaz ou poussières combustibles. Ce type de matériel risque de produire des étincelles susceptibles d'en-flammer les poussières et émanations combustibles.
• Eloignez les enfants et les curieux durant l'utilisation des appareils électri -

ques. Les distractions risquent de vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• Evitez tout contact avec des objets res liés à la terre tels que canalisations, rant diateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait les risques de choc électrique.

- N'exposez pas l'appareil à la pluie ou aux intempéries. Toute pénétration d'eau à l'intérieur d'un appareil électrique augmenterait les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil. Ne jamais utiliser ce matériel lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lé-sions corporelles.
• Ne vous mettez pas en porte-à-faux.
• Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.

- Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, du casque ou d'une protection auriculaire peut aider à limiter les risques d'accident grave.

Utilisation et entretien de l'appareil

• Ne forcez pas l'appareil. Prévoyez l'appareil le mieux adapté aux travaux envis agés. Un appareil adapté produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu'il fonctionne au régime prévu.
• N'utilisez pas d'appareil dont l'interrupteur marche/arrêt ne fonctionne pas correctement. Tout appareil qui ne peut pas être contrôlé par son interrupteur est considéré dangereux et doit être réparé.
• Retirez les de l'appareil avant tout réglage, remplacement d'outils ou stockage. De telles mesures préventives aiderc à limiter les risques d'accident.

- Rangez tout appareil non utilisé hors de la portée des enfants. L'utilisation de cet appareil doit être exclusivement réservé à du personnel compétent. Ce type d'appareil peut devenir dangereux entre les mains d'un novice.

- Assurez l'entretien approprié de l'appareil. Assurez-vous de l'absence d'éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire au bon fonctionnement et à la sécurité de l'appareil. Ne jamais utiliser d'appareil endommage avant sa réparation. De nombreux accidents sont le résultat d'appareils mal entretenus.

- Utilisez l'appareil, ses accessoires, ses mèches, etc. selon les consignes ciprésentes, tout en tenant compte des conditions d'intervention et du type de travail envisagé. L'emploi de ce matériel à des fins autres que celles prévues pourrait entrainer une situation dangereuse.

- N'utilisez que les accessoires spécifiquement recommandés par le fabricant du matériel. Toute tentative d'utilisation d'accessoires prévus pour un autre type de matériel peut s'avérer dangereuse

- Maintenez les poignées de l'appareil dans un parfait état de propreté. Cela

assurera une meilleure prise en main du matériel.

Service après-vente

- Confiez la révision de tout appareil électrique à un réparateur qualifié se servant exclusivement de pièces de rechange identiques aux pièces d'origine. Cela assurera la sécurité opérationnelle de l'appareil.

Avertissement

La section suivante contient d'importantes consignes de sécurité visant ce localisateur en particulier.

Afin de limiter les risques de choc électrique ou autre accident grave, familiarisez-vous avec les consignes suivantes avant d'utiliser le localisateur magnétique RIDGID® MR-10.

Conservez ces consignes!

Gardez ce mode d'emploi avec l'appareil afin qu'il soit à portée de main de tout utilisateur éventuel.

Sécurité du localisateur magnétique MR-10

- Eloignez le localisateur magnétique de toute source d'électricité où il y a risque de contact direct. Un contact direct augmenterait les risques de choc électrique.

- Le matériel de localisation utilise des l. champs magnétiques qui peuvent être déformés ou parasités. Des réseaux enterrés risquent d'être présents dans un endroit donné. Avisez les régies locales avant de creuser. Le trou de sondage est le seul moyen d'établir avec précision l'existence, la position et la profondeur d'un réseau enterré.

- Ne jamais utiliser cet appareil pour la localisation d'explosifs, de munitions ou matières dangereuses.

- Faites attention à la circulation routière. Gardez l'œil sur la circulation lorsque vous utilisez l'appareil sur ou à proximité d'une voie publique. Portez des vêtements visibles ou une veste réflective.

^1 Au besoin, une déclaration de conformité CE (formulaire No 890-011-320.10) accompagnera cette notice.

En cas de questions concernant ce produit RIDGID® veuillez :

• Consulter le distributeur RIDGID le plus proche;
• Visiter le site www. RIDGID. com pour localiser le représentant RIDGID le plus proche;
• Consulter les services techniques RIDGID par mail adressé à rttechservices@emerson. com, ou bien en appelant le [phone] à partir des Etats-Unis ou du Canada.

Description

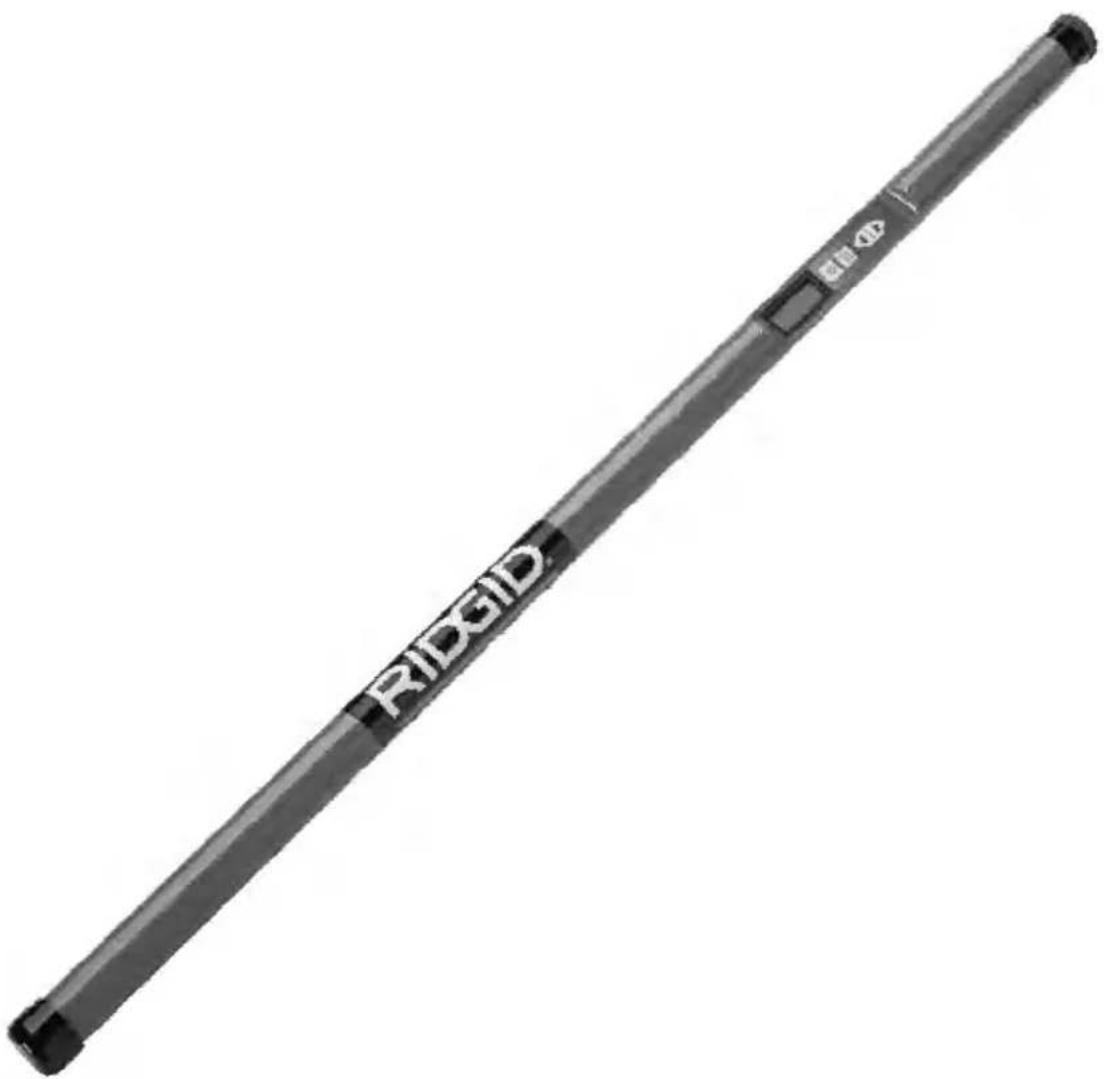

Le localisateur magnétique RIDGID® MR-10 est un localisateur portable et hautement sensible spécifiquement prévu pour détecter le champ magnétique émis par les objets en fer, font ou acier enterrés (butées de trottoir, bornes de limite de propriété, boitiers, regards, couvercles de regard, colonnes de puit, etc.).

Le localisateur réagit à la différence de l'intensité de champ magnétique relevé entre deux sondes. Le localisateur magnétique fournit alors un signal audio, ainsi qu'une visualisation d'intensité et de polarité en présence d'un objet ferreux.

Caractéristiques techniques

Ecran d'affichage..... LCD noir et blanc

Son.... Haut-parleur Mylar

Construction.... Tube d'aluminium avec commandes encastrées

Longueur....39,25" (1 m)

Température ambiante

(fonctionnement).....0 à 120 °F (-18 à 49 °C)

Température ambiante

(stockage)....-13 à 140 °F (-25 à 60 °C)

Le localisateur magnétique MR-10 est livré avec :

• Localisateur magnétique MR-10
• 6 piles alcalines type AA de 1,5 Volt
• Mallette de transport
• Mode d'emploi

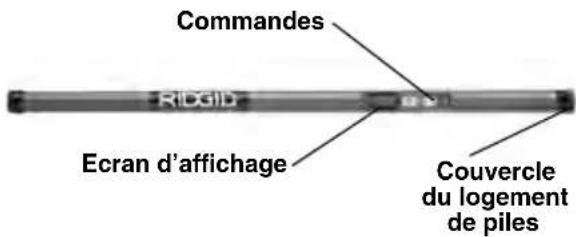

Commandes Ecran d'affichage Couvercle du logement de piles

Figure 1 – Localisateur magnétique MR-10

Commandes

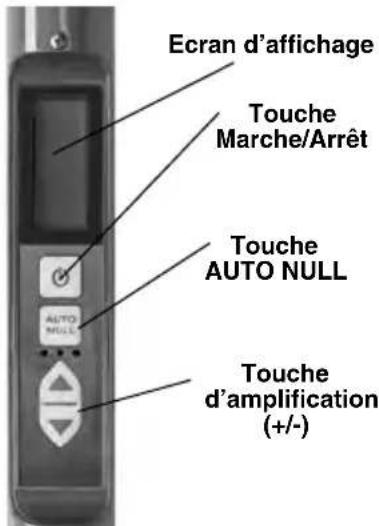

Ecran d'affichage Touche Marche/Arrêt Touche AUTO NULL AUTO NULL Touche d'amplification (+/-)

Intensité de signal absolu (0 à 99) 18 78 Abaque de signal Indicateur de polarité Fe Indicateur de charge Indicateur de niveau d'amplification

Figure 3 – Ecran d'affichage et icones

Déclaration FCC

Le matériel ci-présent a été déclaré conforme aux limites imposées sur les appareils numériques de catégorie « B » par l'article 15 de la réglementation FCC. Lesdites limites ont été établies afin d'assurer une protection raison -nable contre les parasites nuisibles auxquels les installations résidentielles peuvent être exposées.

Ce matériel génère, utilise et peut rayonner des fréquences radio qui, faute d'une installation conforme aux instructions données, risquent de sérieusement parasiter les communications radio.

Il est cependant impossible de garantir l'absence d'un tel parasitage dans une installation Figure 4 – Remplacement des piles particulière.

En cas de parasitage nuisible aux réceptions radio ou télévision attribué à ce matériel par la simple mise en marche et arrêt de ce dernier, l'utilisateur est encouragé d'essayer de l'éliminer en utilisant l'une ou plusieurs des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez l'écart entre l'appareil et le récepteur.
• Consulter le vendeur ou un technicien radiotélévision.

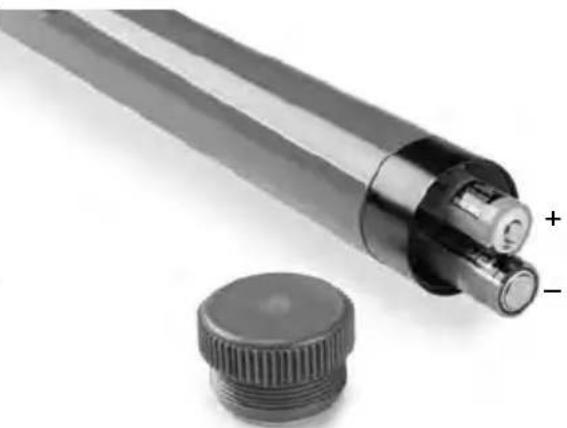

• Avec l'appareil éteint, dévissez le couvercle du logement de piles (Figure 4). Le cas échéant, retirez les anciennes piles.

1. Installez six nouvelles piles alcalines AA (LR6) en respectant les polarités indiquées dans le logement.

AVIS IMPORTANT Utilisez des piles du mê - me type. Ne pas mélanger de piles de types différents. Ne pas utiliser de piles neuves et usées ensemble. Un mélange de piles risque de provoquer une surchauffe susceptible d'endommager les piles.

1. Réinstallez et revissez le couvercle du logement de piles.

Compatibilité électromagnétique (EMC)

Le terme « compatibilité électromagnétique » désigne la capacité de fonctionnement normal d'un appareil en présence de décharges électromagnétiques et électrostatiques, sans pour autant parasiter le matériel environnant lui-même.

AVIS IMPORTANT Le localisateur magnétique RIDGID MR-10 est conforme à l'ensemble des normes EMC applicables. Cependant, la possibilité de son parasitage des appareils environnants ne peut pas être exclue.

Remplacement des piles

Les piles fournies avec le localisateur magnétique MR-10 ne sont pas installées lors de la livraison de l'appareil. Lorsque le témoin de charge l'indique, les piles devront être remplacées. Retirez les piles avant le remisage de l'appareil afin d'éviter les risques de fuite d'électrolyte.

Inspection préalable

AVERTISSEMENT

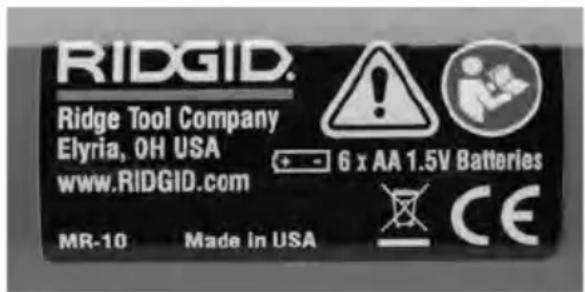

Examinez le localisateur magnétique MR-10 avant chaque intervention afin de corriger toute anomalie éventuelle susceptible de l'endommager, et surtout de limiter les risques de choc électrique et autres accidents graves.

1. Eteignez l'appareil.
2. Retirez les piles et examinez-les pour signes de détérioration. Au besoin, remplacez-les. Ne pas utiliser le localisateur avec des piles endommagées.
3. Nettoyez l'appareil. Cela en facilitera l'inspection et assurera une meilleure prise en main de l'appareil.
4. Examinez le localisateur pour signes de détérioration ou de manque d'intégrité. Assurez-vous de la présence et de la lisibilité de l'étiquette d'avertissement (Fi - gure 5). En cas d'anomalie quelconque, n'utilisez pas le localisateur magnétique avant de l'avoir résolu.

Avertissement

Eloignez le localisateur magnétique de toute source d'électricité où il y a risque de contact direct. Un contact direct augmenterait les risques de choc électrique.

Le matériel de localisation utilise des champs magnétiques qui peuvent être déformés ou parasités. Des réseaux enterrés risquent d'être présents dans un endroit donné. Avisez les régies locales avant de creuser. Le trou de sondage est le seul moyen d'établir avec précision l'existence, la position et la profondeur d'un réseau enterré.

Faites attention à la circulation routière. Gardez l'œil sur la circulation lorsque vous utilisez l'appareil sur ou à proximité d'une voie publique. Portez des vêtements visibles ou une veste réflective.

Installez et utilisez le localisateur magnétique selon cette procédure afin de préserver l'appareil et limiter les risques de choc électrique et autres accidents.

1. Assurez-vous que les lieux remplissent les exigences du chapitre « Consignes générales de sécurité ».
2. Etablissez le type de matériel nécessaire en vue des travaux envisagés selon

les indications des chapitres « Description » et « Caractéristiques ».

Le type de matériel nécessaire à d'autres applications se trouve dans le catalogue Ridge Tool et sur le site www. RIDGID. com.

1. Assurez-vous de l'inspection préalable appropriée de l'ensemble du matériel.

Principes de localisation

Le localisateur magnétique MR-10 sert à détecter les champs magnétiques. Il est plus particulièrement destiné à la détection des champs magnétiques émis par des métaux ferreux (fonte et acier) au sein du champ magnétique terrestre. Il peut également repérer les champs magnétiques émis par des aimants, des réseaux électriques et autres sources.

Le dépistage d'un champ magnétique ferreux dépend de la masse, la distance et l'orientation de l'objet par rapport au localisateur. De manière générale :

• Plus l'objet est massif, plus fort sera le signal.
• Plus l'objet est proche, plus fort sera le signal.
• Le signal est au plus fort aux extrémités d'un objet mince et de grande longueur, tel qu'un tuyau ou une barre d'acier.
• Le signal est au plus fort aux bords d'un objet plat, tel qu'une plaque.

Il peut aussi y avoir plusieurs sources de champ magnétique dans les environs. Celles-ci comprennent les effets personnels, les chaussures de sécurité blindées, les outils dans vos poches, etc. De tels parasites peuvent interférer avec le processus de localisation.

Dans la mesure où tout champ magnétique risque d'être parasité ou déformé, le localisateur ne peut pas garantir la détection d'un objet ciblé, ni sa distance précise. Le seul moyen de déterminer l'existence, la position et la profondeur précises d'un objet détecté est par trou de sondage.

Des réseaux enterrés (gaz naturel, adduction d'eau, lignes électriques, etc.) risquent d'être présents dans un endroit donné. Avisez les régies locales avant de creuser. Ne jamais utiliser ce localisateur pour la détection de champs magnétiques électriques.

Le localisateur ne détectera pas la présence d'éléments non ferreux (cuivre, aluminium, bois, plastique, béton, pierre, neige, glace,

eau et terre). Ces éléments n'auront aucune influence sur les performances du localisateur, tant qu'ils ne contiennent pas de métaux ferreux ou magnétiques.

Le présent mode d'emploi ne couvre que les principes d'utilisation du localisateur. Chaque chantier sera différent, et son utilisation dépendra des circonstances particulières présentes. La localisation sera aidée par l'application des règles de l'art avant même de mettre le localisateur en marche. Servez-vous des indices visuelles et historiques afin d'établir un point de départ approprié.

Localisations générales

1. Activez le localisateur magnétique en appuyant sur sa touche Marche/Arrêt. L'é-cran s'allumera.

L'amplification moyenne est automatiquement sélectionnée lorsque l'appareil s'allume.

1. Tenez le localisateur magnétique à entre 1" et 3" (23 à 75 mm) du sol.
2. Balayez d'un côté à l'autre tout en mar - chant normalement. Observez l'intensité du signal et écouté le signal sonore.

L'intensité du signal et le ton sonore seront les plus élevés lorsque le localisateur est fi orienté vers un champ magnétique. Le signal deviendra plus faible lorsque le localisateur s'éloigne du champ magnétique. Suivez le signal le plus fort.

En présence de plusieurs signaux magnétiques, il peut être difficile de déterminer lequel d'entre eux est le plus fort. Le cas échéant, augmentez la distance entre le localisateur et le sol afin de minimiser les signaux émis par de plus petits objets (Figure 6).

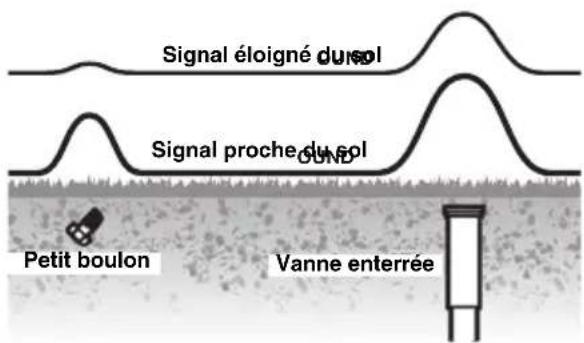

Signal éloigné du sol Signal proche du sol Petit boulon Vanne enterrée

Figure 6 – Relever le localisateur pour mini - miser les signaux indésirables

1. Continuez en direction du signal le plus fort et le ton sonore augmentera en conséquence. Arrivé à proximité de la source

du signal, l'indication graphique risque de sortir du champ normal de l'affichage et le ton sonore sera élevé au maximum. Le cas échéant, diminuez l'amplification en appuyant sur la touche correspondante, puis répétez le processus afin de parfaire la localisation. Reportez-vous aux chapitres « Polarité » et « AUTO NULL » pour les moyens d'améliorer la précision des localisations. Reportez-vous aux figures 7 et 8 pour les différents profils du signal de localisation.

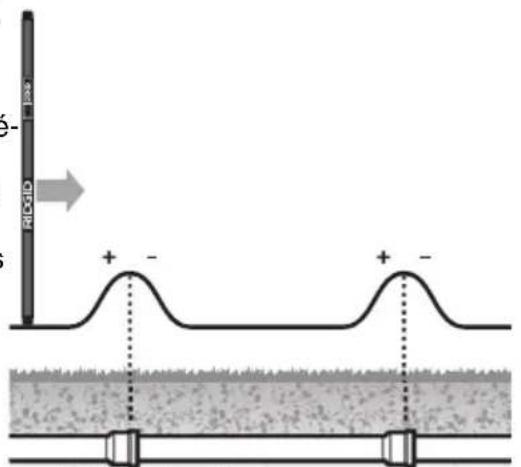

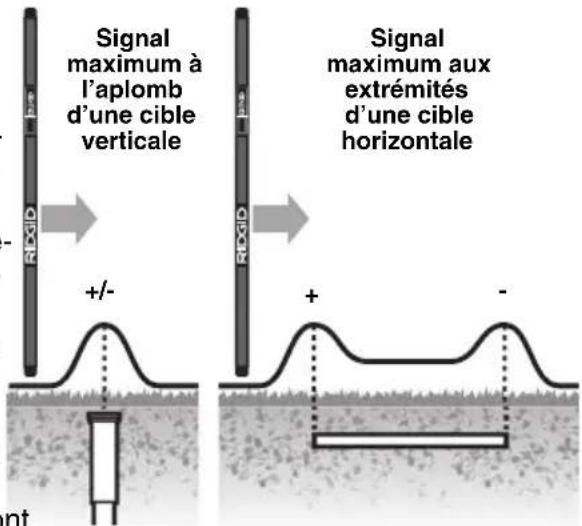

Signal maximum à l'aplomb d'une cible verticale Signal maximum aux extrémités d'une cible horizontale RDxID RDxID +/- + - nt

Figure 7 – Signaux et polarité des cibles verticales et horizontales

A – Le long d'un tuyau

RIGID →

B – Croisement un tuyau Figure 8 – Profils du signal émis par un tuyau en fonte

Localisations spécifiques

1. Lorsque la position générale de la source a été localisée, tenez le localisateur verticalement.
2. Au besoin, réduisez l'amplification.
3. Faites des passes croisées avec le localisateur (Figure 9).

Les signaux graphiques et sonores seront au maximum à l'aplomb de la cible.

Tout aimant est bipolaire (+ et -, positif et négatif), et les pôles ont tendance à suivre la forme de l'objet. Par exemple, un objet long et mince tel qu'un tuyau aura le plus souvent l'un de ses pôles à chaque extrémité. L'orientation d'un objet ciblé peut alors être estimée à l'aide de la polarité.

Lorsqu'un objet ferreux long et mince, tel qu'un tuyau, une borne de géomètre, un fer à béton ou un clou est positionné verticale-ment, il n'indiquera qu'un seul pôle, soit positif ou négatif. Par contre, lorsqu'un objet ferreux long et mince, tel qu'un tuyau ou un fer à béton est positionné horizontalement, les signaux relevés à ses deux extrémités seront nettement plus forts que ceux obtenus le long de l'objet. L'une des extrémités sera positive, et l'autre négative. Se reporter à la Figure 8. Lors de la localisation d'un réseau constitué de plusieurs longueurs de tuyaux emboîtés, vous risquez de voir la polarité s'inverser de positive à négative ou vice-versa au niveau des jonctions de tuyau. Cela n'arrivera que lorsque les tuyaux ont été physiquement isolés les uns des autres.

Le basculement de polarité peut souvent aider t'utilisateur à isoler une cible des objets non ciblés.

Vanne enterée

Figure 9 – Signal de localisation spécifique

AUTO NULL

En présence de structures à champ magnétique persistant, tels que clôtures ou bâtiments métalliques, le dispositif Auto Null permet la remise à zéro du localisateur afin d'éliminer les signaux magnétiques persistants émis par ces structures.

Tout en restant dans le champ magnétique persistant, mais éloigné des objets ciblés, appuyez sur la touche AUTO NULL. Le signal absolu devrait alors revenir à zéro (Figure 10). Reprenez la localisation normale.

Pour quitter le mode « Auto Null » et revenir au mode opératoire normal, éteignez puis rallumez l'appareil.

Polarité

Le localisateur magnétique MR-10 est équipé d'un dispositif qui permet de déterminer la polarité d'un aimant. La polarité d'un objet peut aider à mieux l'identifier lors d'une localisation.

Avant AUTO NULL Après AUTO NULL

Figure 10 – Dispositif AUTO NULL

Utilisation dans la neige et dans l'eau

Les 24" (61 cm) inférieurs du localisateur en partant de son écran d'affichage peuvent être immergés dans l'eau ou enterrés dans la neige.

AVIS IMPORTANT Ne jamais immerger l'écran d'affichage dans l'eau. La partie basse du localisateur magnétique MR-10 n'est étanche que jusqu'au niveau de l'écran d'affichage. L'écran d'affiche et le tableau de commande ne sont pas étanches, et un excès d'eau les endommagera.

Nettoyage

Ne jamais immerger le localisateur MR-10 dans l'eau. Essuyez-le à l'aide d'un chiffon doux humecté. Evitez de trop frotter. Ne pas utiliser de produits de nettoyage agressifs.

Calibrage

Le localisateur magnétique RIGID MR-10 a été calibré à l'usine et ne devrait nécessiter un recalibrage qu'en cas de réparation.

Stockage

AVERTISSEMENT Lorsqu'il ne sert pas, le localisateur magnétique RIDGID MR-10 doit être gardé à l'intérieur. Rangez l'appareil dans un local sous clé et hors de portée des enfants et novices. La température ambiante des lieux devrait se situer entre -13°F et 140°F (-25°C et 60°C). Retirez les piles de l'appareil avant son stockage ou son transport afin de limiter les risques de fuite d'électrolyte.

Avertissement

La moindre intervention inappropriée peut rendre l'utilisation du localisateur magnétique RIDGID MR-10 dangereuse.

La révision et la réparation du localisateur magnétique MR-10 doivent être confiées à un réparateur indépendant agréé.

Pour localiser le réparateur RIDGID le plus proche ou pour toutes questions visant la révision ou la réparation de l'appareil, veuillez :

• Consulter le distributeur RIDGID le plus proche.
• Visiter le site www. RIDGID. com afin de localiser le représentant RIDGID le plus proche.
• Consulter les services techniques RIDGID par mail adressé à rttechservices@emerson. com, ou bien en appelant le [phone] (à partir des Etats-Unis ou du Canada exclusivement).

Recyclage

Certains éléments du localisateur magnétique RIDGID MR-10 renferment des matières rares susceptibles d'être recyclées. Des sociétés de recyclage spécialisées peuvent parfois se trouver localement. Recyclez ce type de matériel selon la réglementation en vigueur. Consultez les services de recyclage de votre localité pour de plus amples renseignements.

Ne jamais disposer de matériel électrique dans les ordures ménagères.

Selon la directive européenne N° 2012/19/EU visant le recyclage de

matériel électrique et électronique et son application au niveau des Etats membres, tout matériel électrique réformé doit être collecté séparément et recyclé de manière écologiquement responsable.

Recyclage des piles

Pays de la CE : Les piles défectueuses ou usées doivent être recyclées selon la directive 2006/66/CEE.

Cet instrument est conforme à la Directive du Conseil européen relative à la compatibilité électromagnétique 2004/108/CE sur la base des normes suivantes : EN 61326-1:2006, EN 61326-2-1:2006.

Conformidad CE

Full lifetime warranty (garantie légale étendue à la durée de vie du produit, voir conditions de garantie / legal warranty extended to the product lifecycle, see warranty conditions)

Les outils RIDGID ^x sont garantis contre tous vices de matériaux et de main d'oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGUA couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
