KULLANIM KILAVUZU ARXP35M DAIKIN

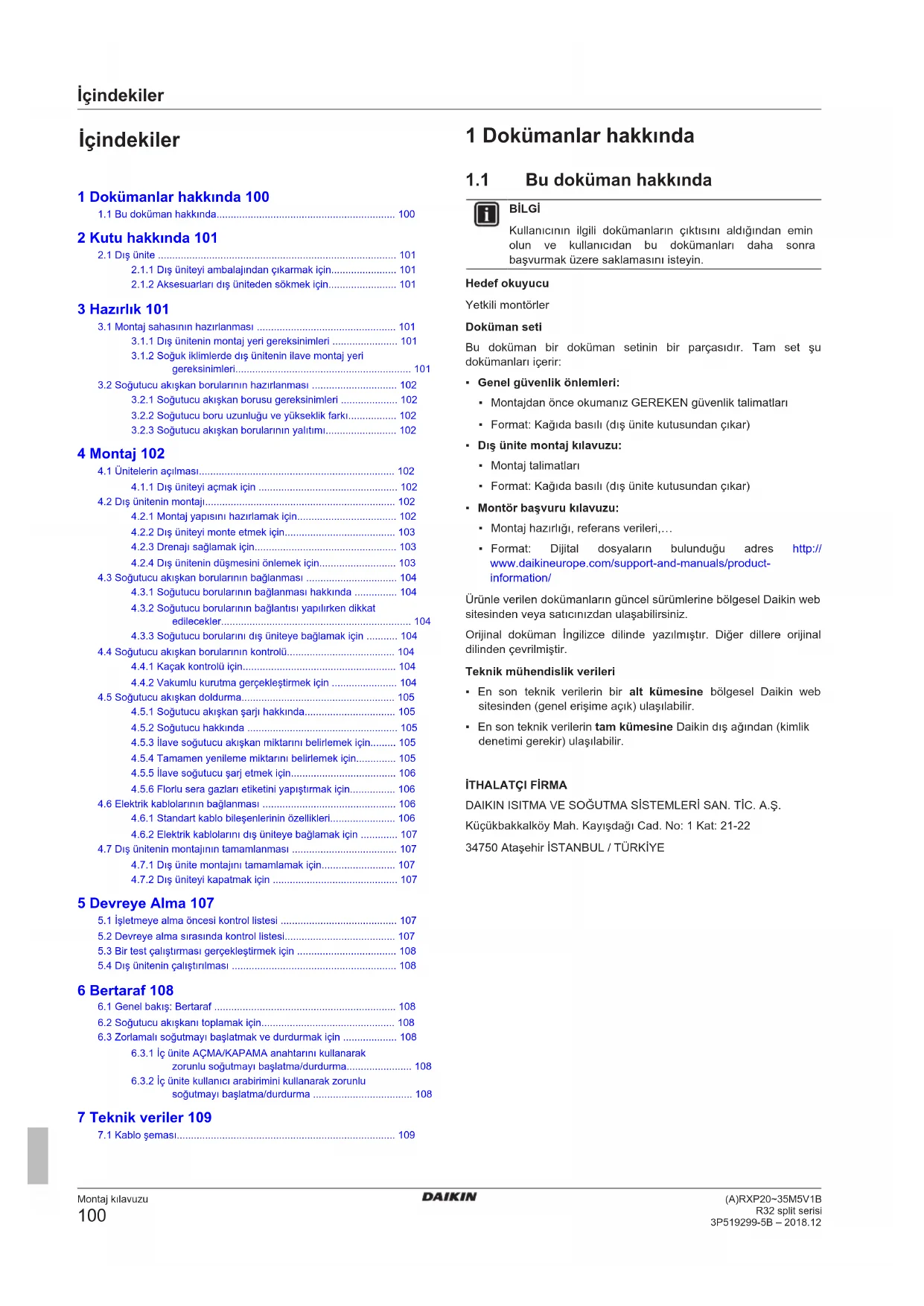

R32 split serisi 3P519299-5B – 2018.12 İçindekiler 1 Dokümanlar hakkında 100

1.1 Bu doküman hakkında............................................................... 100

2.1.1 Dış üniteyi ambalajından çıkarmak için....................... 101

2.1.2 Aksesuarları dış üniteden sökmek için........................ 101

3.1.2 Soğuk iklimlerde dış ünitenin ilave montaj yeri

gereksinimleri.............................................................. 101

3.2 Soğutucu akışkan borularının hazırlanması .............................. 102

3.2.1 Soğutucu akışkan borusu gereksinimleri .................... 102

3.2.2 Soğutucu boru uzunluğu ve yükseklik farkı................. 102

3.2.3 Soğutucu akışkan borularının yalıtımı......................... 102

4.1.1 Dış üniteyi açmak için ................................................. 102

4.2 Dış ünitenin montajı................................................................... 102

4.2.1 Montaj yapısını hazırlamak için................................... 102

4.2.2 Dış üniteyi monte etmek için....................................... 103

4.2.3 Drenajı sağlamak için.................................................. 103

4.2.4 Dış ünitenin düşmesini önlemek için........................... 103

4.3 Soğutucu akışkan borularının bağlanması ................................ 104

4.3.1 Soğutucu borularının bağlanması hakkında ............... 104

4.3.2 Soğutucu borularının bağlantısı yapılırken dikkat

edilecekler................................................................... 104

4.3.3 Soğutucu borularını dış üniteye bağlamak için ........... 104

4.4 Soğutucu akışkan borularının kontrolü...................................... 104

4.4.1 Kaçak kontrolü için...................................................... 104

4.4.2 Vakumlu kurutma gerçekleştirmek için ....................... 104

4.5 Soğutucu akışkan doldurma...................................................... 105

4.5.1 Soğutucu akışkan şarjı hakkında................................ 105

4.5.2 Soğutucu hakkında ..................................................... 105

4.5.3 İlave soğutucu akışkan miktarını belirlemek için......... 105

4.5.4 Tamamen yenileme miktarını belirlemek için.............. 105

4.5.5 İlave soğutucu şarj etmek için..................................... 106

4.5.6 Florlu sera gazları etiketini yapıştırmak için................ 106

4.6 Elektrik kablolarının bağlanması ............................................... 106

4.6.1 Standart kablo bileşenlerinin özellikleri....................... 106

4.6.2 Elektrik kablolarını dış üniteye bağlamak için ............. 107

4.7 Dış ünitenin montajının tamamlanması ..................................... 107

4.7.1 Dış ünite montajını tamamlamak için.......................... 107

4.7.2 Dış üniteyi kapatmak için ............................................ 107

5.1 İşletmeye alma öncesi kontrol listesi ......................................... 107

5.2 Devreye alma sırasında kontrol listesi....................................... 107

5.3 Bir test çalıştırması gerçekleştirmek için ................................... 108

5.4 Dış ünitenin çalıştırılması .......................................................... 108

6.2 Soğutucu akışkanı toplamak için............................................... 108

6.3 Zorlamalı soğutmayı başlatmak ve durdurmak için ................... 108

6.3.1 İç ünite AÇMA/KAPAMA anahtarını kullanarak

zorunlu soğutmayı başlatma/durdurma....................... 108

6.3.2 İç ünite kullanıcı arabirimini kullanarak zorunlu

soğutmayı başlatma/durdurma ................................... 108 7 Teknik veriler 109

7.1 Kablo şeması............................................................................. 109

1 Dokümanlar hakkında

1.1 Bu doküman hakkında

BİLGİ Kullanıcının ilgili dokümanların çıktısını aldığından emin olun ve kullanıcıdan bu dokümanları daha sonra başvurmak üzere saklamasını isteyin. Hedef okuyucu Yetkili montörler Doküman seti Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

• Genel güvenlik önlemleri:

• Montajdan önce okumanız GEREKEN güvenlik talimatları

• Format: Kağıda basılı (dış ünite kutusundan çıkar)

• Dış ünite montaj kılavuzu:

• Format: Kağıda basılı (dış ünite kutusundan çıkar)

• Montör başvuru kılavuzu:

• Montaj hazırlığı, referans verileri,…

• Format: Dijital dosyaların bulunduğu adres http:// www.daikineurope.com/support-and-manuals/product- information/ Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya satıcınızdan ulaşabilirsiniz. Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir. Teknik mühendislik verileri

• En son teknik verilerin bir alt kümesine bölgesel Daikin web sitesinden (genel erişime açık) ulaşılabilir.

• En son teknik verilerin tam kümesine Daikin dış ağından (kimlik denetimi gerekir) ulaşılabilir.

2.1.1 Dış üniteyi ambalajından çıkarmak için

2.1.2 Aksesuarları dış üniteden sökmek için

1 Dış üniteyi kaldırın.2 Aksesuarları ambalajın altından çıkartın. b ec d

1× 1× 1× 1× a Genel güvenlik önlemlerib Dış ünite montaj kılavuzuc Florlu sera gazları etiketid Bir çok dili kapsayan florlu sera gazları etiketie Drenaj tapası (ambalaj kutusunun alt kısmında bulunur) 3 Hazırlık

3.1 Montaj sahasının hazırlanması

UYARICihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır.

3.1.1 Dış ünitenin montaj yeri gereksinimleri

Montaj konumuyla ilgili şu hususları dikkate alın: ≤1200>150 >150>50>300 >300(mm)(mm)

a Hava çıkışıb Hava girişiHava çıkışı rüzgara maruz kalıyorsa, bir oluklu plaka monte edilmesiönerilir.Dış ünitenin hava girişi duvara bakacak şekilde monte edilmesiönerilir, KESİNLİKLE doğrudan rüzgara maruz kalmamalıdır.

a Oluklu plakab Hakim rüzgar yönüc Hava çıkışı

3.1.2 Soğuk iklimlerde dış ünitenin ilave montaj

yeri gereksinimleri Dış üniteyi doğrudan kar yağışına karşı koruyun ve dış ünitenin KESİNLİKLE karla kaplanmasına izin vermeyin.4 Montaj Montaj kılavuzu (A)RXP20~35M5V1BR32 split serisi3P519299-5B – 2018.12

a Kar kapağı veya brandasıb Kaidec Hakim rüzgar yönüd Hava çıkışı Her durumda, ünitenin altında en az 300 mm boş alan bırakın. Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun. Daha fazla ayrıntı için bkz. "4.2Dış ünitenin montajı"sayfa102.Çok kar yağışı alan bölgelerde, karın üniteyi ETKİLEMEYECEĞİ birmontaj yerinin seçilmesi çok önemlidir. Kar yağışının yandangelmesi olası ise, ısı eşanjör serpantininin kar yağışındanETKİLENMEMESİNİ sağlayın. Gerekirse, bir kar koruyucu veyasundurma ve bir kaide tesis edin.Ayrıca bkz.2 4.2 Dış ünitenin montajı [}102]

3.2 Soğutucu akışkan borularının

3.2.1 Soğutucu akışkan borusu gereksinimleri

• Boru malzemesi: Fosforik asitle oksijeni giderilmiş dikişsiz bakır.▪ Boru çapı:Sıvı boruları Ø6,4mm (1/4")Gaz boruları Ø9,5mm (3/8")▪ Boru sertlik derecesi ve et kalınlığı:Dış çap (Ø) Sertlik derecesi Kalınlık (t) (a) 6,4mm (1/4") Tavlanmış (O) ≥0,8mm

9,5mm (3/8") Tavlanmış (O)(a) İlgili mevzuata ve ünitenin maksimum çalışma basıncına(bkz. ünitenin isim plakası üzerindeki "PS High") bağlıolarak daha büyük boru kalınlığı gerekebilir.

3.2.2 Soğutucu boru uzunluğu ve yükseklik

farkı Neyi? MesafeMaksimum izin verilen boru uzunluğu 15mMinimum izin verilen boru uzunluğu 1,5mİzin verilen maksimum yükseklik farkı 12m

3.2.3 Soğutucu akışkan borularının yalıtımı

Boru dış çapı (Ø ) Yalıtım iç çapı (Ø ) Yalıtım kalınlığı (t)6,4mm (1/4") 8~10mm ≥10mm9,5mm (3/8") 12~15mm

Sıcaklık 30°C'den ve bağıl nem %80'den yüksekse, yalıtım yüzeyi üzerindeki yoğuşmanın önüne geçilmesi için yalıtım malzemesinin kalınlığı en az 20mm olmalıdır. 4 Montaj

4.1 Ünitelerin açılması

4.1.1 Dış üniteyi açmak için

4.2 Dış ünitenin montajı

4.2.1 Montaj yapısını hazırlamak için

4 takım M8 veya M10 ankraj cıvatası, somunları ve pullarını hazırlayın (sahadan temin edilir). 20 mm4 Montaj Montaj kılavuzu (A)RXP20~35M5V1BR32 split serisi3P519299-5B – 2018.12

>300 Her durumda, ünitenin altında en az 300 mm boş alan bırakın. Ayrıca ünitenin beklenen maksimum kar seviyesinin en az 100mm üzerine yerleştirildiğinden emin olun. Bu durumda, bir kaide inşa edilmesi önerilir.

4.2.2 Dış üniteyi monte etmek için

4.2.3 Drenajı sağlamak için

BİLDİRİMÜnite soğuk iklim şartlarında kuruluyorsa, boşaltılankondensatın DONMAMASI için gerekli önlemleri alın.BİLGİMevcut seçenekler hakkında bilgi için, satıcınıza danışın.BİLDİRİMÜnitenin altında en az 300mm'lik boş alan bırakın. Ayrıca,ünitenin beklenen kar seviyesinin en az 100 mm üzerineyerleştirildiğinden emin olun.1 Drenaj için bir drenaj tapası kullanın.2 Ø16mm hortum (sahadan temin edilir) kullanın.

a Drenaj portub Alt gövdec Drenaj tapasıd Hortum (sahadan temin edilir)

4.2.4 Dış ünitenin düşmesini önlemek için

Ünite güçlü rüzgar tarafından devrilebilecek bir yere monteedilmişse, şu önlemleri alın:1 Aşağıdaki şekilde gösterildiği gibi 2 adet kablo (sahada teminedilir) hazırlayın.2 2 kabloyu dış ünite üzerinden geçirin.3 Kabloların boyaya zarar vermesini önlemek için, kablolar ile dışünite arasına kauçuk bantlar (sahada temin edilir) yerleştirin.4 Kabloların uçlarını takın ve sıkın.4 Montaj Montaj kılavuzu

4.3 Soğutucu akışkan borularının

4.3.1 Soğutucu borularının bağlanması

hakkında Soğutucu borularının bağlantısı yapılmadan önce Dış ve iç ünitenin monte edildiğinden emin olun. Tipik iş akışı Soğutucu borularının bağlanması şunları kapsar:

• Soğutucu borularının iç üniteye bağlanması

• Soğutucu borularının dış üniteye bağlanması

• Soğutucu borularının yalıtımı

• Şu konulardaki ilkeleri unutmamak gerekir:

• Boru uçlarına havşa açılması

• Stop vanalarının kullanımı

4.3.2 Soğutucu borularının bağlantısı yapılırken

• Ana üniteye sabitlenen konik somunu kullanın.

• Gaz kaçağını önlemek için, yalnızca havşanın iç yüzeyine soğutucu yağı uygulayın. R32 için soğutucu yağı kullanın.

• Bağlantıları tekrar KULLANMAYIN. UYARI Kompresörü çalıştırmadan önce soğutucu akışkan borularını sağlam şekilde bağlayın. Soğutucu akışkan boruları bağlı DEĞİL ise ve kompresör çalışırken durdurma vanası açıksa, hava emilir. Bu da soğutucu akışkan devresinde anormal basınca ve dolayısıyla ekipman hasarlarına ve hatta yaralanmalara yol açar.

4.3.3 Soğutucu borularını dış üniteye bağlamak

• Boru uzunluğu. Saha borularını mümkün olduğunca kısa tutun.

• Boruların korunması. Saha borularını fiziksel hasara karşı koruyun. 1 İç üniteden gelen sıvı soğutucu akışkan bağlantı parçasını dış ünitenin sıvı kesme vanasına bağlayın.

a Sıvı stop vanası b Gaz stop vanası c Servis ağzı 2 İç üniteden gelen gaz soğutucu akışkan bağlantı parçasını dış ünitenin gaz stop vanasına bağlayın.

İç ve dış ünite arasındaki soğutucu akışkan borularının bir kanal içerisine yerleştirilmesi veya soğutucu akışkan borularının köpükle sarılması önerilir.

4.4 Soğutucu akışkan borularının

4.4.1 Kaçak kontrolü için

Ünitenin maksimum çalışma basıncını GEÇMEYİN (bkz. “PS High”, ünite etiketi).

Teknik hırdavat satıcısı tarafından tavsiye edilen bir köpük testi çözeltisi kullanmayı ihmal etmeyin. Havşa somunların çatlamasına (sabunlu su, borular soğuduğunda donacak olan nemi emen tuz içerebilir) ve/veya havşalı bağlantılarda korozyona (sabunlu su, pirinç havşa somunu ile bakır havşa arasında korozif bir etki yaratan amonyak içerebilir) yol açabilecek sabunlu su kullanmayın. 1 Sistemi, en az 200 kPa'lık (2 bar) bir gösterge basıncı elde edilinceye kadar nitrojen gazıyla doldurun. Küçük kaçakların tespit edilmesi için 3000 kPa'ya (30 bar) kadar basınçlandırılması önerilir. 2 Kabarcık testi çözeltisini tüm bağlantılara uygulayarak kaçak olup olmadığını kontrol edin. 3 Tüm azot gazını tahliye edin.

4.4.2 Vakumlu kurutma gerçekleştirmek için

1 Manifold üzerindeki basınç −0,1 MPa (−1 bar) olana kadar sistemi vakumlayın. 2 4-5 dakika boyunca olduğu gibi bırakın ve ardından basıncı kontrol edin: Eğer basınç… O zaman… Değişmiyorsa Sistemde nem yoktur. Bu prosedür tamamlanmıştır. Artıyorsa Sistemde nem vardır. Bir sonraki adıma geçin. 3 Sistemi en az 2 saat boyunca −0,1 MPa (−1 bar) manifold basıncına kadar vakumlayın. 4 Pompayı KAPALI konuma getirdikten sonra, basıncı en az 1saat boyunca kontrol edin. 5 Hedef vakum değerine ULAŞILMAZSA veya vakum 1 saat boyunca KORUNAMAZSA, şu işlemleri uygulayın:

• Kaçak olmadığını tekrar kontrol edin.

• Vakumlu kurutma işlemini tekrarlayın.

Soğutucu borularını bağladıktan ve vakumlu kurutma yaptıktan sonra stop vanalarını açtığınızdan emin olun. Sistemin stop vanaları kapalı olarak çalıştırılması kompresörü bozabilir.4 Montaj Montaj kılavuzu

4.5 Soğutucu akışkan doldurma

4.5.1 Soğutucu akışkan şarjı hakkında

Dış ünitenin soğutucu şarjı fabrikada yapılmıştır, ancak bazı hallerde aşağıdakilerin yapılması gerekebilir: Neyi Zamanı İlave soğutucunun şarj edilmesi Toplam sıvı borusu uzunluğu belirtilenden fazla olduğunda (ileriye bakın). Soğutucunun tamamen yeniden şarj edilmesi Örnek:

• Sistemin yeri değiştirildiği zaman.

• Bir kaçak sonrasında. İlave soğutucunun şarj edilmesi İlave soğutucu şarj edilmeden önce, dış ünitenin harici soğutucu borularının kontrol edildiğinden (kaçak testi, vakumla kurutma) emin olun. BİLGİ Ünitenin ve/veya kurulumun koşullarına bağlı olarak, soğutucu şarjı yapabilmek için önce elektrik kablolarının bağlanması gerekebilir. Tipik iş akışı – Soğutucu şarjı tipik olarak aşağıdaki aşamalardan oluşur: 1 İlave şarj gerekip gerekmediğinin ve ne kadar şarj edileceğinin belirlenmesi. 2 Gerektiğinde ilave soğutucunun şarj edilmesi. 3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine tutturulması. Soğutucunun tamamen yeniden şarj edilmesi Soğutucu tam olarak yeniden şarj etmeden önce, aşağıdakilerin yapıldığından emin olun: 1 Sistemdeki tüm soğutucu geri alınır. 2 Dış ünitenin harici soğutucu borularının kontrol edilmelidir (kaçak testi, vakumla kurutma). 3 Dış ünitenin dahili soğutucu borularında kaçak testi yapılmalıdır.

Tamamen yeniden şarj etmeden önce dış ünitenin dahili soğutucu akışkan borularında da vakumla kurutma işlemi gerçekleştirin. Tipik iş akışı – Tam olarak soğutucu şarjı tipik olarak aşağıdaki aşamalardan oluşur: 1 Ne kadar soğutucu şarj edileceğinin belirlenmesi. 2 Soğutucu şarjı. 3 Florlu sera gazları etiketinin doldurulması ve dış ünitenin içine tutturulması.

4.5.2 Soğutucu hakkında

Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin. Soğutucu tipi: R32 Küresel ısınma potansiyel (GWP) değeri: 675

Avrupa'da, sistemdeki toplam soğutucu şarjının sera gazı emisyonları (ton CO

-eşdeğeri olarak ifade edilir) bakım aralıklarını belirlemede kullanılır. İlgili mevzuatı takip edin. Sera gazı emisyonlarını hesaplama formülü: Soğutucunun GWP değeri × Toplam soğutucu şarjı [kg olarak] / 1000 Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun.

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır. UYARI Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır. UYARI

• Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.

• Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme işlemini hızlandırma yöntemleri KULLANMAYIN.

• Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin. UYARI Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir. Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun. Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN.

4.5.3 İlave soğutucu akışkan miktarını

belirlemek için Toplam sıvı borusu uzunluğu… O zaman… ≤10m İlave soğutucu akışkan EKLEMEYİN. >10m R=(sıvı borularının toplam uzunluğu (m)–10m)×0,020 R=İlave şarj miktarı (kg) (0,01kg biriminde yuvarlanır) BİLGİ Boru uzunluğu sıvı borularının tek yönlü uzunluğunu ifade eder.

4.5.4 Tamamen yenileme miktarını belirlemek

için BİLGİ Tamamen yenilenmesi gerekiyorsa, toplam soğutucu akışkan şarjı: fabrika soğutucu akışkan şarjı (ünitenin bilgi etiketine bakın) + belirlenen ilave miktar.4 Montaj Montaj kılavuzu

4.5.5 İlave soğutucu şarj etmek için

• Soğutucu olarak yalnızca R32 kullanın. Diğer maddeler patlamalara ve kazalara neden olabilir.

• R32 florlu sera gazları içerir. Küresel ısınma potansiyeli (GWP) değeri 675'tir. Bu gazların atmosfere salınımına KESİNLİKLE izin vermeyin.

• Soğutucu akışkan doldururken, DAİMA koruyucu eldiven ve koruyucu gözlük takın. Ön şart: Soğutucu şarjı yapmadan önce, soğutucu borularının bağlandığından ve kontrol edildiğinden (kaçak testi ve vakumla kurutma) emin olun. 1 Soğutucu akışkan tüpünü servis portuna bağlayın. 2 İlave soğutucu miktarını şarj edin. 3 Gaz stop vanasını açın.

4.5.6 Florlu sera gazları etiketini yapıştırmak

için 1 Etiketi şu şekilde doldurun:

a Çok dilli bir florlu sera gazı etiketi ünite ile birlikte verilirse (bkz. aksesuarlar), ilgili dili soyup çıkarın ve a'nın üstüne yapıştırın. b Fabrika soğutucu şarjı: ünite isim plakasına bakın c Şarj edilen ilave soğutucu miktarı d Toplam soğutucu akışkan miktarı e Toplam soğutucu akışkan şarjının ton CO

eşdeğeri olarak ifade edilen sera gazı emisyonları f GWP = Küresel ısınma potansiyeli

Avrupa'da, toplam soğutucu akışkan şarjının sera gazı emisyonları (ton CO

eşdeğeri olarak ifade edilir), bakım aralıklarının belirlenmesi için kullanılmaktadır. İlgili mevzuata uygun hareket edin. Sera gazı emisyonlarının hesaplanması için kullanılacak formül: Soğutucu akışkanın GWP değeri × Toplam soğutucu akışkan şarjı [kg] / 1000 2 Etiketi dış ünitenin iç tarafına, gaz ve sıvı kesme vanalarının yakınına yapıştırın.

4.6 Elektrik kablolarının bağlanması

TEHLİKE: ELEKTRİK ÇARPMASI RİSKİ UYARI

• Tüm kablolar mutlaka yetkili bir elektrik teknisyeni tarafından BAĞLANMALI ve ilgili mevzuata UYGUN OLMALIDIR.

• Elektrik bağlantılarını sabit kablolara yapın.

• Sahada temin edilen tüm bileşenler ve tüm elektrik yapıları mutlaka ilgili mevzuata UYGUN OLMALIDIR. UYARI Güç besleme kabloları için DAİMA çok çekirdekli kablo tercih edin. UYARI Besleme kablosu zarar görürse tehlikeye meydan vermemek için imalatçı, onun servis temsilcisi veya benzer kalifiye bir personel tarafından DEĞİŞTİRİLMELİDİR. UYARI Güç beslemesini iç üniteye BAĞLAMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir. UYARI

• Yerel olarak satın alınan elektrik parçalarını ürünün içerisinde KULLANMAYIN.

• Drenaj pompası vb. için güç beslemesini terminal bloğundan dallanma YAPMAYIN. Aksi takdirde, elektrik çarpabilir veya yangın çıkabilir. UYARI Bu borular çok sıcak olacağından ara bağlantı kablolarını ısı yalıtımsız bakır borulardan uzak tutun.

4.6.1 Standart kablo bileşenlerinin özellikleri

Eleman Güç besleme kablosu Gerilim 220~240V Faz 1~ Frekans 50Hz Kablo ebatları İlgili mevzuata uygun OLMALIDIR Ara bağlantı kablosu (iç↔dış) 4 damarlı kablo ≥1,5 mm² ve 220~240 V için uygun Önerilen saha sigortası 16A Toprak kaçağı devre kesicisi İlgili mevzuata uygun OLMALIDIR5 Devreye Alma Montaj kılavuzu (A)RXP20~35M5V1BR32 split serisi3P519299-5B – 2018.12

4.6.2 Elektrik kablolarını dış üniteye bağlamak

için 1 Servis kapağını çıkartın. 2 Kablo pabucunu açın. 3 Ara bağlantı kablosunu ve güç beslemesini şu şekilde bağlayın: 50 Hz220-240 V c d

a b e a Ara bağlantı kablosub Güç besleme kablosuc Devre kesicid Toprak kaçağı devre kesicisie Güç beslemesif Toprak 4 Terminal vidalarını sağlam şekilde sıkın. Yıldız tornavida kullanmanızı öneririz.

4.7 Dış ünitenin montajının

4.7.1 Dış ünite montajını tamamlamak için

1 Soğutucu akışkan borularını ve ara bağlantı kablosunu aşağıda gösterildiği şekilde yalıtın ve sabitleyin:

a Gaz borusub Gaz borusu yalıtımıc Ara bağlantı kablosud Sıvı borusue Sıvı borusu yalıtımıf Kaplama bandı 2 Servis kapağını takın.

4.7.2 Dış üniteyi kapatmak için

Dış ünite kapağını kapatırken, sıkma torkunun 1,3 N•m değerini GEÇMEDİĞİNDEN emin olun.

Üniteyi KESİNLİKLE termistörler ve/veya basınç sensörleri/ anahtarları olmadan çalıştırmayın. Kompresör yanabilir.

5.1 İşletmeye alma öncesi kontrol

listesi Ünitenin montajından sonra, öncelikli olarak aşağıdakileri kontrol edin. Aşağıdaki tüm kontroller yapıldıktan sonra ünite kapatılmalıdır, ANCAK o zaman üniteye enerji verilebilir. İç ünite doğru şekilde monte edilmelidir. Dış ünite doğru şekilde monte edilmelidir. Sistem doğru şekilde topraklanmalı ve topraklama terminalleri sıkılmalıdır. Güç besleme gerilimi ünitenin bilgi etiketinde yazılı gerilime uygun olmalıdır. Anahtar kutusunda KESİNLİKLE gevşek bağlantı veya hasarlı elektrik bileşeni bulunmamalıdır. İç ve dış ünitelerin içerisinde KESİNLİKLE hasarlı bileşen veya sıkışmış borular bulunmamalıdır. KESİNLİKLE soğutucu akışkan kaçağı bulunmamalıdır. Soğutucu akışkan boruları (gaz ve sıvı) termal olarak yalıtılmalıdır. Doğru boyutta borular döşenmeli ve borular doğru şekilde yalıtılmalıdır. Dış ünitedeki durdurma vanaları (gaz ve sıvı) tamamen açık olmalıdır. Aşağıdaki saha kabloları, bu kılavuza ve ilgili mevzuata uygun olarak dış ünite ile iç ünite arasına döşenmelidir. Drenaj Drenaj akışının rahat olduğundan emin olun. Olası sonuç: Yoğuşma suyu damlayabilir. İç ünite kullanıcı arabiriminin sinyallerini alır. Belirtilen kablolar ara bağlantı kablosu olarak kullanılır. Sigortalar, devre kesiciler veya yerel olarak takılan koruma cihazları bu kılavuza uygun olmalıdır ve baypas EDİLMEMELİDİR.

5.2 Devreye alma sırasında kontrol

listesi Hava tahliyesi gerçekleştirmek için. Bir test işletmesi gerçekleştirmek için.6 Bertaraf Montaj kılavuzu (A)RXP20~35M5V1BR32 split serisi3P519299-5B – 2018.12

5.3 Bir test çalıştırması

gerçekleştirmek için Ön şart: Güç beslemesi belirtilen aralıkta OLMALIDIR. Ön şart: Test çalıştırması soğutma veya ısıtma modunda gerçekleştirilebilir. Ön şart: Test çalıştırması, tüm fonksiyonların ve parçaların düzgün çalıştığından emin olmak için iç ünitenin kullanım kılavuzuna uygun olarak gerçekleştirilmelidir. 1 Soğutma modunda, programlanabilir en düşük sıcaklığı seçin. Isıtma modunda, programlanabilir en yüksek sıcaklığı seçin. Gerekirse test çalışması devre dışı bırakılabilir. 2 Deneme çalıştırması tamamlandığında, sıcaklığı normal bir seviyeye ayarlayın. Soğutma modunda: 26~28°C, ısıtma modunda: 20~24°C. 3 Ünite KAPALI konuma getirildikten 3 dakika sonra sistem çalışmayı durdurur. BİLGİ

• Ünite KAPALI olsa bile elektrik tüketir.

• Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda geri dönülür.

5.4 Dış ünitenin çalıştırılması

Sistemin yapılandırılması ve devreye alınması için, iç ünite montaj kılavuzuna bakın. 6 Bertaraf

Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.

6.1 Genel bakış: Bertaraf

Tipik iş akışı Sistemin bertaraf edilmesi tipik olarak aşağıdaki aşamalardan oluşur: 1 Sistemin gazı toplanmalıdır. 2 Sistem özel bir işleme tesisine götürülmelidir. BİLGİ Daha ayrıntılı bilgi için servis kılavuzuna bakın.

6.2 Soğutucu akışkanı toplamak için

TEHLİKE: PATLAMA RİSKİ

Gaz toplama – Soğutucu kaçağı. Sistemin gazını toplamak istiyorsanız ve soğutucu devresinde kaçak varsa:

• Sistemdeki tüm soğutucuyu dış ünitede toplayabilen ünitenin otomatik gaz toplama fonksiyonunu KULLANMAYIN. Olası sonuç: Çalışan kompresörün içine giden hava yüzünden kendiliğinden yanma ve kompresörün patlaması.

• Ünitenin kompresörünün çalışmak zorunda KALMAYACAĞI ayrı bir geri kazanma sistemi kullanın.

Soğutucu akışkan toplama işlemi sırasında, soğutucu akışkan borularını sökmeden önce kompresörü durdurun. Soğutucu akışkan toplama işlemi sırasında kompresör hala çalışıyorsa ve durdurma vanası açık konumdaysa, sisteme hava çekilir. Soğutucu akışkan devresindeki anormal basınç nedeniyle kompresör bozulabilir veya sistem hasar görebilir. Soğutucu akışkan toplama işlemi sonucunda sistemdeki tüm soğutucu akışkan dış üniteye boşalır. 1 Sıvı stop vanası ile gaz stop vanasından vana başlığını sökün. 2 Zorunlu soğutma uygulayın. Bkz. "6.3 Zorlamalı soğutmayı başlatmak ve durdurmak için"sayfa108. 3 5 ila 10 dakika (çok düşük dış ortam sıcaklıklarında (<−10°C) yalnızca 1 veya 2 dakika) sonra sıvı durdurma vanasını bir altıgen anahtarla kapatın. 4 Vakum değerine ulaşılıp ulaşılmadığını manifolddan kontrol edin. 5 2-3 dakika sonra, gaz stop vanasını kapatın ve zorunlu soğutmayı durdurun.

a Gaz stop vanasıb Kapatma yönüc Altıgen anahtard Vana tapasıe Sıvı stop vanası

6.3 Zorlamalı soğutmayı başlatmak ve

durdurmak için Zorunlu soğutma gerçekleştirmek için 2yöntem vardır.

• Yöntem 1. İç ünite ON/OFF anahtarını (iç ünitede bulunuyorsa) kullanarak.

• Yöntem 2. İç ünite kullanıcı arabirimini kullanarak.

6.3.1 İç ünite AÇMA/KAPAMA anahtarını

kullanarak zorunlu soğutmayı başlatma/ durdurma 1 ON/OFF anahtarına en az 5saniye süreyle basın. Sonuç: İşletim başlayacaktır. BİLGİ Zorunlu soğutma 15dakika sonra otomatik olarak durur. 2 İşletimi daha erken durdurmak için ON/OFF anahtarına basın.

6.3.2 İç ünite kullanıcı arabirimini kullanarak

zorunlu soğutmayı başlatma/durdurma 1 İşletim modunu soğutma olarak ayarlayın. Prosedür için iç ünitenin montaj kılavuzundaki "Bir test çalıştırması gerçekleştirmek için" bahsine bakın.7 Teknik veriler Montaj kılavuzu (A)RXP20~35M5V1BR32 split serisi3P519299-5B – 2018.12 7 Teknik veriler En yeni teknik verilerin bir kısmını bölgesel Daikin web sitesinde bulabilirsiniz (halka açıktır). En yeni teknik verilerin tamamı Daikin Business Portal'ında bulabilirsiniz (kimlik doğrulaması gereklidir).

INDOOR OUTDOOR Uygulanan parçalar ve numaralandırma için ünitenin üzerindeki kablo bağlantı şemasına bakın. Parça numaralandırma, her bir parça için artan düzende Arap rakamları ile ve aşağıdaki genellemede parça kodunda “*” sembolüyle temsil edilir. Birleşik Kablo Şeması Açıklayıcı Bilgiler

F*U, FU* (ÖZELLİKLER İÇİN, : SİGORTA
