ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ARXP35M DAIKIN

10Bemærk* delineato nel <A> e giudicato positivamente da<B> secondo il Certificato<C>. όπως καθορίζεται στο <A> και κρίνεται

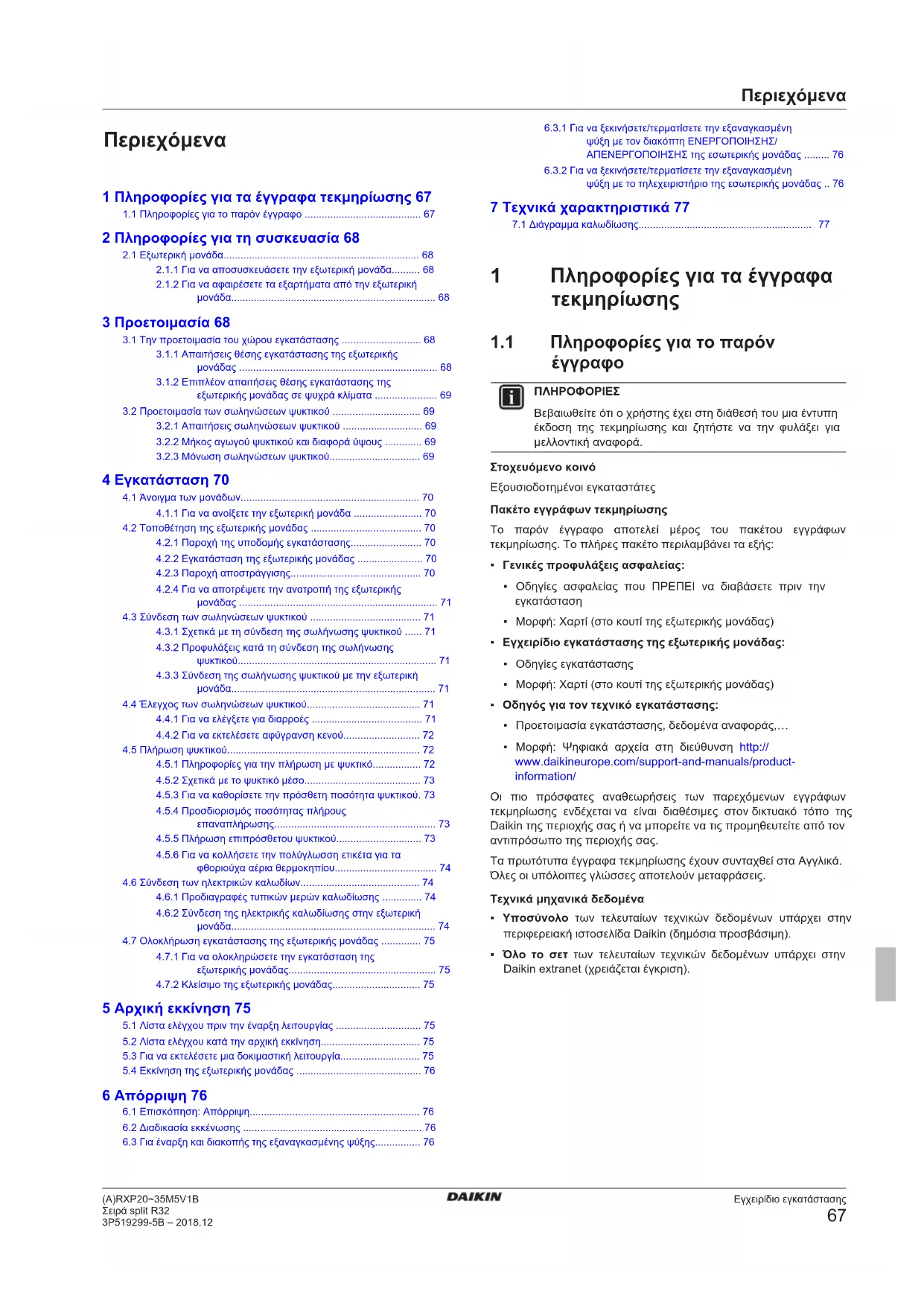

ZF, Z*F : FILTRO ANTIRUMOREΠεριεχόμενα Εγχειρίδιο εγκατάστασης

Σειρά split R32 3P519299-5B – 2018.12 Περιεχόμενα 1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 67

1.1 Πληροφορίες για το παρόν έγγραφο ......................................... 67

2 Πληροφορίες για τη συσκευασία 68

2.1 Εξωτερική μονάδα..................................................................... 68

2.1.1 Για να αποσυσκευάσετε την εξωτερική μονάδα.......... 68

2.1.2 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική

μονάδα........................................................................ 68 3 Προετοιμασία 68

3.1 Την προετοιμασία του χώρου εγκατάστασης ............................ 68

3.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής

μονάδας ...................................................................... 68

3.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας σε ψυχρά κλίματα ...................... 69

3.2 Προετοιμασία των σωληνώσεων ψυκτικού ............................... 69

3.2.1 Απαιτήσεις σωληνώσεων ψυκτικού ............................ 69

3.2.2 Μήκος αγωγού ψυκτικού και διαφορά ύψους ............. 69

3.2.3 Μόνωση σωληνώσεων ψυκτικού................................ 69

4.1.1 Για να ανοίξετε την εξωτερική μονάδα ........................ 70

4.2 Τοποθέτηση της εξωτερικής μονάδας ....................................... 70

4.2.1 Παροχή της υποδομής εγκατάστασης......................... 70

4.2.2 Εγκατάσταση της εξωτερικής μονάδας ....................... 70

4.2.3 Παροχή αποστράγγισης.............................................. 70

4.2.4 Για να αποτρέψετε την ανατροπή της εξωτερικής

μονάδας ...................................................................... 71

4.3 Σύνδεση των σωληνώσεων ψυκτικού ....................................... 71

4.3.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού ...... 71

4.3.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης

ψυκτικού...................................................................... 71

4.3.3 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική

4.4.1 Για να ελέγξετε για διαρροές ....................................... 71

4.4.2 Για να εκτελέσετε αφύγρανση κενού........................... 72

4.5 Πλήρωση ψυκτικού.................................................................... 72

4.5.1 Πληροφορίες για την πλήρωση με ψυκτικό................. 72

4.5.2 Σχετικά με το ψυκτικό μέσο......................................... 73

4.5.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού. 73

4.5.4 Προσδιορισμός ποσότητας πλήρους

επαναπλήρωσης......................................................... 73

4.5.5 Πλήρωση επιπρόσθετου ψυκτικού.............................. 73

4.5.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα

φθοριούχα αέρια θερμοκηπίου.................................... 74

4.6 Σύνδεση των ηλεκτρικών καλωδίων.......................................... 74

4.6.1 Προδιαγραφές τυπικών μερών καλωδίωσης .............. 74

4.6.2 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική

μονάδα........................................................................ 74

4.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας .............. 75

4.7.1 Για να ολοκληρώσετε την εγκατάσταση της

εξωτερικής μονάδας.................................................... 75

4.7.2 Κλείσιμο της εξωτερικής μονάδας............................... 75

5 Αρχική εκκίνηση 75

5.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας .............................. 75

5.2 Λίστα ελέγχου κατά την αρχική εκκίνηση................................... 75

5.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία............................ 75

5.4 Εκκίνηση της εξωτερικής μονάδας ............................................ 76

6.3 Για έναρξη και διακοπής της εξαναγκασμένης ψύξης................ 76

6.3.1 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη

ψύξη με τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ της εσωτερικής μονάδας ......... 76

6.3.2 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη

ψύξη με το τηλεχειριστήριο της εσωτερικής μονάδας .. 76 7 Τεχνικά χαρακτηριστικά 77

7.1 Διάγραμμα καλωδίωσης............................................................. 77

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν

ΠΛΗΡΟΦΟΡΙΕΣ Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη έκδοση της τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά. Στοχευόμενο κοινό Εξουσιοδοτημένοι εγκαταστάτες Πακέτο εγγράφων τεκμηρίωσης Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

• Γενικές προφυλάξεις ασφαλείας:

• Οδηγίες ασφαλείας που ΠΡΕΠΕΙ να διαβάσετε πριν την εγκατάσταση

• Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

• Εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας:

• Οδηγίες εγκατάστασης

• Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

• Οδηγός για τον τεχνικό εγκατάστασης:

• Προετοιμασία εγκατάστασης, δεδομένα αναφοράς,…

• Μορφή: Ψηφιακά αρχεία στη διεύθυνση http:// www.daikineurope.com/support-and-manuals/product- information/ Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας. Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις. Τεχνικά μηχανικά δεδομένα

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

• Όλο το σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin extranet (χρειάζεται έγκριση).2 Πληροφορίες για τη συσκευασία Εγχειρίδιο εγκατάστασης (A)RXP20~35M5V1BΣειρά split R323P519299-5B – 2018.12 2 Πληροφορίες για τη

2.1 Εξωτερική μονάδα

2.1.1 Για να αποσυσκευάσετε την εξωτερική

2.1.2 Για να αφαιρέσετε τα εξαρτήματα από την

εξωτερική μονάδα 1 Ανασηκώστε την εξωτερική μονάδα.2 Αφαιρέστε τα εξαρτήματα που βρίσκονται στην κάτω πλευράτης συσκευασίας. b ec d

1× 1× 1× 1× a Γενικές προφυλάξεις ασφαλείαςb Εγχειρίδιο εγκατάστασης εξωτερικής μονάδαςc Ετικέτα φθοριούχων αερίων θερμοκηπίουd Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίουe Τάπα αποστράγγισης (βρίσκεται στο κάτω μέρος τηςσυσκευασίας) 3 Προετοιμασία

3.1 Την προετοιμασία του χώρου

εγκατάστασης ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγέςανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνέςφλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσαηλεκτρική θερμάστρα).

3.1.1 Απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας Λάβετε υπόψη τις ακόλουθες οδηγίες αποστάσεων: ≤1200>150 >150>50>300 >300(mm)(mm)

a Έξοδος αέραb Είσοδος αέραΣυνιστάται η εγκατάσταση μιας πλάκας εκτροπής αν η έξοδος αέραεκτίθεται σε ανέμους.Συνιστάται η εγκατάσταση της εξωτερικής μονάδας με την είσοδο αέρα στραμμένη προς τον τοίχο και ΟΧΙ σε άμεση έκθεση στον

a Πλάκα χωρίσματοςb Επικρατούσα κατεύθυνση αέραc Έξοδος αέρα3 Προετοιμασία Εγχειρίδιο εγκατάστασης

3.1.2 Επιπλέον απαιτήσεις θέσης

εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.

a Κάλυμμα ή στέγαστρο για προστασία από το χιόνι b Βάθρο c Διεύθυνση επικρατέστερου ανέμου d Εξαγωγή αέρα Σε κάθε περίπτωση, εξασφαλίστε τουλάχιστον 300 mm ελεύθερου χώρου κάτω από τη μονάδα. Επιπρόσθετα, βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τη μέγιστη αναμενόμενη στάθμη χιονιού. Για περισσότερες λεπτομέρειες, δείτε την ενότητα "4.2 Τοποθέτηση της εξωτερικής μονάδας"στη σελίδα70. Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.

2 4.2 Τοποθέτηση της εξωτερικής μονάδας [}70]

3.2 Προετοιμασία των σωληνώσεων

3.2.1 Απαιτήσεις σωληνώσεων ψυκτικού

• Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ χωρίς ενώσεις.

• Διάμετρος σωλήνωσης: Σωλήνωση υγρού Ø6,4mm (1/4") Σωλήνωση αερίου Ø9,5mm (3/8")

• Βαθμός σκληρότητας και πάχος σωληνώσεων:

σκληρότητας Πάχος (t) (a) 6,4mm (1/4") Ανοπτημένο (Ο) ≥0,8mm

9,5mm (3/8") Ανοπτημένο (Ο) (a) Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δείτε «PS High» στην πινακίδα στοιχείων της μονάδας), ενδέχεται να απαιτείται η χρήση παχύτερης σωλήνωσης.

3.2.2 Μήκος αγωγού ψυκτικού και διαφορά

Τι; Απόσταση Μέγιστο επιτρεπόμενο μήκος σωλήνα 15m Ελάχιστο επιτρεπόμενο μήκος σωλήνα 1,5m Μέγιστη επιτρεπόμενη διαφορά ύψους 12m

3.2.3 Μόνωση σωληνώσεων ψυκτικού

Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι υψηλότερη από RH 80%, το πάχος των μονωτικών υλικών θα πρέπει να είναι τουλάχιστον 20 mm, ώστε να αποφευχθεί η δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.4 Εγκατάσταση Εγχειρίδιο εγκατάστασης (A)RXP20~35M5V1BΣειρά split R323P519299-5B – 2018.12 4 Εγκατάσταση

4.1 Άνοιγμα των μονάδων

4.1.1 Για να ανοίξετε την εξωτερική μονάδα

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

4.2 Τοποθέτηση της εξωτερικής

4.2.1 Παροχή της υποδομής εγκατάστασης

Προετοιμάστε 4 σετ από μπουλόνια αγκύρωσης M8 ή Μ10,παξιμάδια και ροδέλες (του εμπορίου). 20 mm

>300 Σε κάθε περίπτωση, εξασφαλίστε τουλάχιστον 300 mm ελεύθερουχώρου κάτω από τη μονάδα. Επιπρόσθετα, βεβαιωθείτε ότι ημονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τημέγιστη αναμενόμενη στάθμη χιονιού. Σε αυτήν την περίπτωση,συνιστάται να κατασκευάσετε ένα βάθρο.

4.2.2 Εγκατάσταση της εξωτερικής μονάδας

4.2.3 Παροχή αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗΕάν η εγκατάσταση γίνεται σε περιοχή με ψυχρό κλίμα,λάβετε επαρκή μέτρα ώστε η συμπύκνωση πουεκκενώνεται να ΜΗΝ παγώνει.ΠΛΗΡΟΦΟΡΙΕΣΓια πληροφορίες σχετικά με τα διαθέσιμα προαιρετικάεξαρτήματα, επικοινωνήστε με τον αντιπρόσωπό σας.ΕΙΔΟΠΟΙΗΣΗΠαράσχετε τουλάχιστον 300 mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100mm πάνω απότο αναμενόμενο ύψος χιονόπτωσης.1 Χρησιμοποιήστε τάπα αποστράγγισης για την αποστράγγιση.2 Χρησιμοποιήστε εύκαμπτο σωλήνα Ø16mm (του εμπορίου).

a Θυρίδα αποστράγγισηςb Κάτω πλαίσιοc Τάπα αποστράγγισηςd Εύκαμπτος σωλήνας (του εμπορίου)4 Εγκατάσταση Εγχειρίδιο εγκατάστασης

4.2.4 Για να αποτρέψετε την ανατροπή της

εξωτερικής μονάδας Σε περίπτωση εγκατάστασης της μονάδας σε μέρη όπου ισχυροί άνεμοι μπορούν να την γείρουν, λάβετε τα ακόλουθα μέτρα: 1 Ετοιμάστε 2 καλώδια όπως φαίνεται στο παρακάτω σχέδιο (προμήθεια από το τοπικό εμπόριο). 2 Τοποθετήστε τα 2 καλώδια πάνω από την εξωτερική μονάδα. 3 Περάστε ένα φύλλο ελαστικού ανάμεσα στα καλώδια και την εξωτερική μονάδα ώστε να μην χαραχτεί η βαφή της μονάδας από τα καλώδια (τοπικό εμπόριο). 4 Συνδέστε τα άκρα των καλωδίων και σφίξτε τα.

4.3 Σύνδεση των σωληνώσεων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

4.3.1 Σχετικά με τη σύνδεση της σωλήνωσης

Πριν από τη σύνδεση της σωλήνωσης ψυκτικού Βεβαιωθείτε ότι έχει τοποθετηθεί η εξωτερική και η εσωτερική

Τυπική ροή εργασίας Για τη σύνδεση της σωλήνωσης ψυκτικού απαιτείται:

• Η σύνδεση της σωλήνωσης ψυκτικού στην εσωτερική μονάδα

• Η σύνδεση της σωλήνωσης ψυκτικού στην εξωτερική μονάδα

• Η μόνωση της σωλήνωσης ψυκτικού

• Να έχετε υπόψη σας τις οδηγίες για:

• Την κάμψη των σωλήνων

• Την εκχείλωση των άκρων του σωλήνα

• Τη χρήση των βαλβίδων διακοπής

4.3.2 Προφυλάξεις κατά τη σύνδεση της

σωλήνωσης ψυκτικού ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

• Χρησιμοποιήστε το ρακόρ εκχείλωσης που έχει συνδεθεί στην κύρια μονάδα.

• Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι μόνο στο εσωτερικό της εκχείλωσης. Χρησιμοποιήστε ψυκτικό λάδι κατάλληλο για το ψυκτικό R32.

• ΜΗΝ επαναχρησιμοποιείτε συνδέσμους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σφίξτε καλά τη σωλήνωση ψυκτικού πριν θέσετε σε λειτουργία το συμπιεστή. Αν οι σωληνώσεις ψυκτικού ΔΕΝ έχουν συνδεθεί και η βαλβίδα διακοπής είναι ανοιχτή κατά τη λειτουργία του συμπιεστή, θα γίνει αναρρόφηση αέρα προκαλώντας μη φυσιολογική πίεση στον ψυκτικό κύκλο, η οποία ενδέχεται να οδηγήσει σε βλάβη στον εξοπλισμό ή ακόμα και τραυματισμό.

4.3.3 Σύνδεση της σωλήνωσης ψυκτικού με την

• Μήκος σωλήνωσης. Διατηρήστε την τοπική σωλήνωση όσο πιο κοντή γίνεται.

• Προστασία σωλήνωσης. Προστατέψτε την τοπική σωλήνωση από φυσικές ζημιές. 1 Συνδέστε το σωλήνα σύνδεσης ψυκτικού υγρού της εσωτερικής μονάδας στη βαλβίδα διακοπής υγρού της εξωτερικής μονάδας.

a Βαλβίδα διακοπής υγρού b Βαλβίδα διακοπής αερίου c Θύρα συντήρησης 2 Συνδέστε το σωλήνα σύνδεσης ψυκτικού αερίου της εσωτερικής μονάδας στη βαλβίδα διακοπής αερίου της εξωτερικής

Συνιστάται οι σωληνώσεις ψυκτικού ανάμεσα στην εσωτερική και την εξωτερική μονάδα να εγκατασταθούν σε αγωγούς ή να καλυφθούν με ταινία φινιρίσματος.

4.4 Έλεγχος των σωληνώσεων

4.4.1 Για να ελέγξετε για διαρροές

ΜΗΝ υπερβαίνετε τη μέγιστη πίεση λειτουργίας της μονάδας (βλ. "PS High" στην πινακίδα ονομασίας της μονάδας).4 Εγκατάσταση Εγχειρίδιο εγκατάστασης

Βεβαιωθείτε ότι χρησιμοποιείτε το διάλυμα ελέγχου φυσαλίδων που συνιστάται από τον προμηθευτή σας. Μην χρησιμοποιείτε σαπουνόνερο, το οποίο ενδέχεται να προκαλέσει ράγισμα στα ρακόρ εκχείλωσης (το σαπουνόνερο μπορεί να περιέχει άλατα τα οποία απορροφούν την υγρασία που θα παγώσει όταν κρυώσουν οι σωλήνες), ή/και να οδηγήσει σε διάβρωση των εκχειλωμένων συνδέσεων (το σαπουνόνερο μπορεί να περιέχει αμμωνία η οποία προκαλεί διάβρωση μεταξύ του ρακόρ εκχείλωσης από ορείχαλκο και του ρακόρ από

1 Πληρώστε το σύστημα με άζωτο μέχρι να επιτευχθεί ελάχιστη πίεση μανόμετρου 200 kPa (2 bar). Συνιστάται να εφαρμόζετε πίεση έως 3000 kPa (30 bar) για την ανίχνευση μικρών

2 Ελέγξτε για τυχόν διαρροές εισάγοντας ένα διάλυμα φυσαλίδων σε όλες τις συνδέσεις. 3 Εκκενώστε όλο το αέριο άζωτο.

4.4.2 Για να εκτελέσετε αφύγρανση κενού

1 Εκκενώστε το σύστημα μέχρι η ένδειξη πίεσης στην πολλαπλή να φτάσει στην τιμή −0,1MPa (−1bar). 2 Αφήστε το σύστημα σε αυτήν την κατάσταση για 4-5λεπτά και ελέγξτε την πίεση: Εάν η πίεση… Τότε… Δεν αλλάξει Δεν υπάρχει υγρασία στο σύστημα. Αυτή η διαδικασία έχει ολοκληρωθεί. Αυξηθεί Υπάρχει υγρασία στο σύστημα. Προχωρήστε στο επόμενο βήμα. 3 Εκκενώστε το σύστημα για τουλάχιστον 2 ώρες ώστε η πίεση της πολλαπλής να φτάσει στα −0,1MPa (−1bar). 4 Αφού απενεργοποιήσετε την αντλία, ελέγξτε την πίεση για 1ώρα τουλάχιστον. 5 Εάν ΔΕΝ επιτύχετε το επιδιωκόμενο κενό ή ΔΕΝ μπορείτε να διατηρήσετε το κενό για 1ώρα, κάντε τα εξής:

• Ελέγξτε ξανά για διαρροές.

• Εκτελέστε ξανά αφύγρανση κενού.

Βεβαιωθείτε ότι έχετε ανοίξει τις βαλβίδες διακοπής μετά την εγκατάσταση της σωλήνωσης ψυκτικού και την αφύγρανση κενού. Η λειτουργία του συστήματος με κλειστές τις βαλβίδες διακοπής μπορεί οδηγήσει σε καταστροφή του συμπιεστή.

4.5 Πλήρωση ψυκτικού

4.5.1 Πληροφορίες για την πλήρωση με

Η εξωτερική μονάδα έχει πληρωθεί εργοστασιακά με ψυκτικό, αλλά, σε κάποιες περιπτώσεις, ενδέχεται να απαιτούνται τα εξής:

Πλήρωση επιπρόσθετου

Όταν το συνολικό μήκος της σωλήνωσης υγρού είναι μεγαλύτερο από το καθορισμένο (δείτε παρακάτω). Πλήρης επαναπλήρωση

• Όταν πραγματοποιείτε μετεγκατάσταση του συστήματος.

• Μετά από διαρροή. Πλήρωση επιπρόσθετου ψυκτικού Πριν από την πλήρωση επιπρόσθετου ψυκτικού, βεβαιωθείτε ότι έχετε ελέγξει την εξωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας (δοκιμή διαρροής, αφύγρανση κενού). ΠΛΗΡΟΦΟΡΙΕΣ Ανάλογα με τις μονάδες και/ή τις συνθήκες εγκατάστασης, μπορεί να απαιτείται να συνδέσετε την ηλεκτρική καλωδίωση προτού μπορέσετε να προχωρήσετε στην πλήρωση ψυκτικού. Συνήθης διαδικασία – Η πλήρωση επιπρόσθετου ψυκτικού συνήθως περιλαμβάνει τα ακόλουθα στάδια: 1 Τον προσδιορισμό της ανάγκης επιπρόσθετης πλήρωσης και της απαιτούμενης ποσότητας. 2 Εάν απαιτείται, την πλήρωση επιπρόσθετου ψυκτικού. 3 Τη συμπλήρωση της ετικέτας φθοριούχων αερίων θερμοκηπίου και την τοποθέτησή της στο εσωτερικό της εξωτερικής μονάδας. Πλήρης επαναπλήρωση ψυκτικού Προτού προχωρήσετε σε πλήρη επαναπλήρωση ψυκτικού, βεβαιωθείτε ότι έχουν γίνει τα εξής: 1 Συνολική ανάκτηση ψυκτικού από το σύστημα. 2 Ότι έχετε ελέγξει την εξωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας (δοκιμή διαρροής, αφύγρανση κενού). 3 Ότι έχετε εκτελέσει αφύγρανση κενού στην εσωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας.

Πριν από την πλήρη επαναπλήρωση, εκτελέστε επίσης στέγνωμα με εκκένωση στις εσωτερικές σωληνώσεις ψυκτικού της εξωτερικής μονάδας. Συνήθης διαδικασία – Η πλήρης επαναπλήρωση ψυκτικού συνήθως περιλαμβάνει τα ακόλουθα στάδια: 1 Τον προσδιορισμό της απαιτούμενης ποσότητας πλήρωσης. 2 Την πλήρωση ψυκτικού. 3 Τη συμπλήρωση της ετικέτας φθοριούχων αερίων θερμοκηπίου και την τοποθέτησή της στο εσωτερικό της εξωτερικής μονάδας.4 Εγκατάσταση Εγχειρίδιο εγκατάστασης

4.5.2 Σχετικά με το ψυκτικό μέσο

Αυτό το προϊόν περιέχει φθοριούχα αέρια του θερμοκηπίου. ΜΗΝ εκλύετε αέρια στην ατμόσφαιρα. Τύπος ψυκτικού: R32 Δυναμικό πλανητικής υπερθέρμανσης (GWP): 675

Στην Ευρώπη, η εκπομπή αερίων θερμοκηπίου της συνολικής πλήρωσης ψυκτικού στο σύστημα (που εκφράζεται ως ισοδύναμο τόνων CO

) χρησιμοποιείται για να καθοριστούν τα διαστήματα συντήρησης. Εφαρμόστε την ισχύουσα νομοθεσία. Η συνάρτηση για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού μέσου × Συνολική πλήρωση ψυκτικού [σε kg] / 1000 Επικοινωνήστε με τον τεχνικό εγκατάστασής σας για περισσότερες πληροφορίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ Το ψυκτικό μέσο στο εσωτερικό της μονάδας είναι ήπια

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα). ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• ΜΗΝ δοκιμάσετε να διατρήσετε ή να κάψετε εξαρτήματα του κύκλου ψυκτικού.

• ΜΗΝ χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνσης της διαδικασίας απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.

• Να θυμάστε ότι το ψυκτικό στο εσωτερικό του συστήματος είναι άοσμο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το ψυκτικό μέσα στη μονάδα είναι ήπια εύφλεκτο, αλλά, υπό κανονικές συνθήκες, ΔΕΝ διαρρέει. Εάν το ψυκτικό διαρρεύσει στο δωμάτιο και έλθει σε επαφή με φλόγα από καυστήρα, θερμαντικό σώμα ή κουζίνα, ενδέχεται να προκληθεί πυρκαγιά ή να σχηματιστεί επιβλαβές αέριο. Θέστε εκτός λειτουργίας οποιεσδήποτε εύφλεκτες συσκευές θέρμανσης, αερίστε το χώρο και επικοινωνήστε με τον αντιπρόσωπο από τον οποίοι αγοράσατε τη

ΜΗΝ χρησιμοποιήσετε τη μονάδα ώσπου ένας τεχνικός επιβεβαιώσει ότι το σημείο από το οποίο διέρρευσε το ψυκτικό μέσο έχει επισκευαστεί.

4.5.3 Για να καθορίσετε την πρόσθετη

ποσότητα ψυκτικού Εάν το συνολικό μήκος του σωλήνα υγρού είναι…

≤10m ΜΗΝ προσθέτετε ψυκτικό. >10m R=(συνολικό μήκος (m) σωλήνωσης υγρού–10m)×0,020 R=Πρόσθετη πλήρωση (kg) (στρογγυλοποιημένη σε μονάδες0,01kg) ΠΛΗΡΟΦΟΡΙΕΣ Το μήκος του σωλήνα είναι το μήκος του μονόδρομου σωλήνα υγρού.

4.5.4 Προσδιορισμός ποσότητας πλήρους

επαναπλήρωσης ΠΛΗΡΟΦΟΡΙΕΣ Εάν απαιτείται ολοκληρωμένη επαναπλήρωση, η συνολική πλήρωση ψυκτικού είναι: η εργοστασιακή πλήρωση ψυκτικού (συμβουλευτείτε την πινακίδα ονομασίας της μονάδας) + η καθορισμένη επιπλέον ποσότητα.

4.5.5 Πλήρωση επιπρόσθετου ψυκτικού

• Χρησιμοποιείτε αποκλειστικά R32 ως ψυκτικό μέσο. Άλλα υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα

• Το R32 περιέχει φθοριούχα αέρια θερμοκηπίου. Το GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι

675. ΜΗΝ απελευθερώνετε τα αέρια αυτά στην

• Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας. Προϋπόθεση: Πριν από την πλήρωση ψυκτικού, βεβαιωθείτε ότι έχετε συνδέσει και ελέγξει τη σωλήνωση ψυκτικού (δοκιμή διαρροής και αφύγρανση κενού). 1 Συνδέστε τον κύλινδρο ψυκτικού στη θυρίδα συντήρησης. 2 Πληρώστε με την πρόσθετη ποσότητα ψυκτικού. 3 Ανοίξτε τη βαλβίδα διακοπής αερίου.4 Εγκατάσταση Εγχειρίδιο εγκατάστασης

4.5.6 Για να κολλήσετε την πολύγλωσση

ετικέτα για τα φθοριούχα αέρια θερμοκηπίου 1 Συμπληρώστε την ετικέτα ως εξής:

a Εάν η μονάδα συνοδεύεται από πολυγλωσσική ετικέτα φθοριούχων αερίων θερμοκηπίου (βλ. αξεσουάρ), ξεκολλήστε την επιθυμητή γλώσσα και κολλήστε την πάνω από το a. b Εργοστασιακή πλήρωση ψυκτικού: ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας c Πρόσθετη ποσότητα ψυκτικού που έχει πληρωθεί d Συνολική πλήρωση με ψυκτικό e Εκπομπές αερίων του θερμοκηπίου της συνολικής ποσότητας πλήρωσης ψυκτικού, εκφρασμένες σε τόνους ισοδύναμου CO

f GWP = Δυναμικό θέρμανσης του πλανήτη

Στην Ευρώπη, οι εκπομπές αερίων θερμοκηπίου της συνολικής ποσότητας πλήρωσης ψυκτικού στο σύστημα (εκφρασμένες σε τόνους ισοδύναμου CO

χρησιμοποιούνται για τον προσδιορισμό των διαστημάτων συντήρησης. Τηρείτε την ισχύουσα νομοθεσία. Μαθηματικός τύπος για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού × Συνολική ποσότητα πλήρωσης ψυκτικού [σε κιλά] / 1000 2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας κοντά στις βάνες διακοπής αερίου και υγρού.

4.6 Σύνδεση των ηλεκτρικών

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα

• Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή

• Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΜΗΝ συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• ΜΗΝ χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.

• ΜΗΝ διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία αποστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

4.6.1 Προδιαγραφές τυπικών μερών

Τάση 220~240V Φάση 1~ Συχνότητα 50Hz

συμμορφώνεται με την ισχύουσα νομοθεσία Καλώδιο διασύνδεσης (εσωτερική↔εξωτερική) Τετράκλωνο καλώδιο ≥1,5mm² με ισχύ για 220~240V Συνιστώμενη ασφάλεια στο χώρο εγκατάστασης 16A Ασφαλειοδιακόπτης διαρροής γείωσης ΠΡΕΠΕΙ να συμμορφώνεται με την ισχύουσα νομοθεσία

4.6.2 Σύνδεση της ηλεκτρικής καλωδίωσης

στην εξωτερική μονάδα 1 Αφαιρέστε το κάλυμμα συντήρησης. 2 Χαλαρώστε τον σφιγκτήρα των καλωδίων. 3 Συνδέστε το καλώδιο διασύνδεσης και την ηλεκτρική παροχή

a b e a Καλώδιο διασύνδεσης b Καλώδιο παροχής ρεύματος c Ασφαλειοδιακόπτης d Ασφαλειοδιακόπτης διαρροής γείωσης e Ηλεκτρική παροχή f Γείωση 4 Σφίξτε καλά τις βίδες των ακροδεκτών. Συνιστούμε να χρησιμοποιήσετε σταυροκατσάβιδο.5 Αρχική εκκίνηση Εγχειρίδιο εγκατάστασης (A)RXP20~35M5V1BΣειρά split R323P519299-5B – 2018.12

4.7 Ολοκλήρωση εγκατάστασης της

4.7.1 Για να ολοκληρώσετε την εγκατάσταση

της εξωτερικής μονάδας 1 Μονώστε και στερεώστε τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης ως εξής:

a Σωλήνας αερίουb Μόνωση σωλήνα αερίουc Καλώδιο διασύνδεσηςd Σωλήνας υγρούe Μόνωση σωλήνα υγρούf Ταινία φινιρίσματος 2 Τοποθετήστε το κάλυμμα συντήρησης.

4.7.2 Κλείσιμο της εξωτερικής μονάδας

Όταν κλείνετε το κάλυμμα της εξωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να ΜΗΝ υπερβαίνει τα 1,3N•m.

ΠΟΤΕ μην θέτετε τη μονάδα σε λειτουργία χωρίς αισθητήρες ή/και αισθητήρες/διακόπτες πίεσης. Ενδέχεται να καεί ο συμπιεστής.

5.1 Λίστα ελέγχου πριν την έναρξη

λειτουργίας Μετά την εγκατάσταση της μονάδας, αρχικά ελέγξτε τα παρακάτω. Μετά την ολοκλήρωση όλων των παρακάτω ελέγχων, ΠΡΈΠΕΙ ΝΑ κλείσετε τη μονάδα και ΜΌΝΟ τότε μπορείτε να την ενεργοποιήσετε. Η εσωτερική μονάδα έχει τοποθετηθεί σωστά. Η εξωτερική μονάδα έχει τοποθετηθεί σωστά. Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτες γείωσης έχουν συνδεθεί με ασφάλεια. Η τάση του ρεύματος πρέπει να αντιστοιχεί στην τάση που επισημαίνεται στην ετικέτα της μονάδας. ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα. ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας. ΔΕΝ υπάρχουν διαρροές ψυκτικού. Οι σωληνώσεις ψυκτικού (αερίου και υγρού) είναι θερμομονωμένες. Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι. Οι βάνες διακοπής (αερίου και υγρού) στην εξωτερική μονάδα είναι πλήρως ανοικτές. Οι εργασίες καλωδίωσης στο χώρο εγκατάστασης ανάμεσα στην εξωτερική μονάδα και την εσωτερική μονάδα έχουν πραγματοποιηθεί σύμφωνα με το παρόν έγγραφο και την ισχύουσα νομοθεσία. Αποστράγγιση Βεβαιωθείτε ότι η αποστράγγιση ρέει απρόσκοπτα. Πιθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης. Η εσωτερική μονάδα δέχεται τα σήματα από το τηλεχειριστήριο. Χρησιμοποιείται το προδιαγραφόμενο καλώδιο για το καλώδιο διασύνδεσης. Οι ασφάλειες, ασφαλειοδιακόπτες ή οι τοπικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.

5.2 Λίστα ελέγχου κατά την αρχική

Για να εκτελέσετε μια εξαέρωση. Για να εκτελέσετε μια δοκιμαστική λειτουργία.

5.3 Για να εκτελέσετε μια δοκιμαστική

Προϋπόθεση: Η παροχή ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να έχει το καθορισμένο εύρος. Προϋπόθεση: Η δοκιμαστική λειτουργία μπορεί να εκτελεστεί σε λειτουργία ψύξης ή θέρμανσης. Προϋπόθεση: Η δοκιμαστική λειτουργία θα πρέπει να πραγματοποιηθεί σύμφωνα με το εγχειρίδιο λειτουργίας της εσωτερικής μονάδας ώστε να βεβαιωθεί ότι όλες οι λειτουργίες και τα εξαρτήματα λειτουργούν σωστά. 1 Σε λειτουργία ψύξης, επιλέξτε την πιο χαμηλή προγραμματιζόμενη θερμοκρασία. Σε λειτουργία θέρμανσης, επιλέξτε την πιο υψηλή προγραμματιζόμενη θερμοκρασία. Αν χρειαστεί, η δοκιμαστική λειτουργία μπορεί να απενεργοποιηθεί. 2 Αφού ολοκληρωθεί η δοκιμαστική λειτουργία, ρυθμίστε τη θερμοκρασία σε κανονικό επίπεδο. Σε λειτουργία ψύξης: 26~28°C, σε λειτουργία θέρμανσης: 20~24°C. 3 Η λειτουργία του συστήματος τερματίζεται 3λεπτά μετά από την απενεργοποίηση της μονάδας. ΠΛΗΡΟΦΟΡΙΕΣ

• Η μονάδα καταναλώνει ηλεκτρικό ρεύμα ακόμα και όταν είναι απενεργοποιημένη.

• Κατά την επαναφορά του ηλεκτρικού ρεύματος μετά από διακοπή, θα ξεκινάει πάλι η λειτουργία που είχε επιλεχθεί νωρίτερα.6 Απόρριψη Εγχειρίδιο εγκατάστασης (A)RXP20~35M5V1BΣειρά split R323P519299-5B – 2018.12

5.4 Εκκίνηση της εξωτερικής μονάδας

Για τη ρύθμιση παραμέτρων και την αρχική εκκίνηση του συστήματος, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

6.1 Επισκόπηση: Απόρριψη

Τυπική ροή εργασίας Η απόρριψη του συστήματος συνήθως περιλαμβάνει τα ακόλουθα

1 Την εκκένωση του συστήματος. 2 Την προσκομιδή του συστήματος σε ειδικευμένη υπηρεσία διαχείρισης. ΠΛΗΡΟΦΟΡΙΕΣ Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο συντήρησης.

6.2 Διαδικασία εκκένωσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να εκκενώσετε το σύστημα και υπάρχει διαρροή στο κύκλωμα

• ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία εκκένωσης, με την οποία μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.

• Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε να μην χρειάζεται να λειτουργεί ο συμπιεστής της

Κατά τη λειτουργία εκκένωσης, διακόψτε τη λειτουργία του συμπιεστή πριν από την αφαίρεση των σωληνώσεων ψυκτικού. Αν ο συμπιεστής συνεχίζει να λειτουργεί και η βάνα διακοπής είναι ανοιχτή κατά την εκκένωση, θα απορροφηθεί αέρας από το σύστημα. Ενδέχεται να προκληθεί βλάβη του συμπιεστή ή ζημιά στο σύστημα λόγω ασυνήθιστης πίεσης στο κύκλωμα ψυκτικού. Η λειτουργία εκκένωσης θα εξαγάγει όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. 1 Αφαιρέστε το πώμα από τη βάνα διακοπής υγρού και τη βάνα διακοπής αερίου. 2 Εκτελέστε εξαναγκασμένη ψύξη. Ανατρέξτε στην ενότητα "6.3Για έναρξη και διακοπής της εξαναγκασμένης ψύξης" στη σελίδα76. 3 Μετά από 5 έως 10 λεπτά (μετά από μόνο 1 ή 2 λεπτά στην περίπτωση πολύ χαμηλών θερμοκρασιών περιβάλλοντος (< −10°C)), κλείστε τη βάνα διακοπής υγρού με εξάγωνο κλειδί. 4 Ελέγξτε με το μανόμετρο αν έχει επιτευχθεί εκκένωση. 5 Μετά από 2-3 λεπτά, κλείστε τη βάνα διακοπής αερίου και διακόψτε την εξαναγκασμένη ψύξη.

a Βάνα διακοπής αερίουb Κατεύθυνση κλεισίματοςc Εξάγωνο κλειδίd Πώμα βάναςe Βάνα διακοπής υγρού

6.3 Για έναρξη και διακοπής της

εξαναγκασμένης ψύξης Υπάρχουν 2μέθοδοι για την εκτέλεση εξαναγκασμένης ψύξης.

• Μέθοδος 1. Με τον διακόπτη ON/OFF της εσωτερικής μονάδας (αν υπάρχει στην εσωτερική μονάδα).

• Μέθοδος 2. Με το τηλεχειριστήριο της εσωτερικής μονάδας.

6.3.1 Για να ξεκινήσετε/τερματίσετε την

εξαναγκασμένη ψύξη με τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ της εσωτερικής μονάδας 1 Πατήστε τον διακόπτη ON/OFF τουλάχιστον για 5δευτερόλεπτα. Αποτέλεσμα: Θα ξεκινήσει η λειτουργία. ΠΛΗΡΟΦΟΡΙΕΣ Η εξαναγκασμένη λειτουργία ψύξης τερματίζεται αυτόματα μετά από 15λεπτά. 2 Για να τερματίσετε τη λειτουργία νωρίτερα, πατήστε τον διακόπτη ON/OFF.

6.3.2 Για να ξεκινήσετε/τερματίσετε την

εξαναγκασμένη ψύξη με το τηλεχειριστήριο της εσωτερικής μονάδας 1 Ορίστε τη μέθοδο λειτουργίας σε ψύξη. Σε ό,τι αφορά τη διαδικασία, ανατρέξτε στην ενότητα «Για να εκτελέσετε δοκιμαστική λειτουργία» στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.7 Τεχνικά χαρακτηριστικά Εγχειρίδιο εγκατάστασης (A)RXP20~35M5V1BΣειρά split R323P519299-5B – 2018.12 7 Τεχνικά χαρακτηριστικά Ένα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

7.1 Διάγραμμα καλωδίωσης

INDOOR OUTDOOR Σε ό,τι αφορά τα ισχύοντα εξαρτήματα και την αρίθμηση, συμβουλευτείτε το διάγραμμα συνδεσμολογίας πάνω στη μονάδα. Η αρίθμηση των εξαρτημάτων γίνεται με αραβικούς αριθμούς, με αύξουσα σειρά, για κάθε εξάρτημα και παρουσιάζεται στην επισκόπηση που ακολουθεί με το σύμβολο «*» στον κωδικό εξαρτήματος. Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας : ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ

: ΚΑΛΩΔΙΩΣΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ

: ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ : ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ : ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΓΕΙΩΣΗ : ΓΕΙΩΣΗ ΠΡΟΣΤΑΣΙΑΣ (ΒΙΔΑ) : ΑΝΟΡΘΩΤΗΣ : ΑΚΡΟΔΕΚΤΗΣ ΗΛΕΚΤΡΟΝΟΜΟΥ : ΑΚΡΟΔΕΚΤΗΣ ΒΡΑΧΥΚΥΚΛΩΣΗΣ : ΑΚΡΟΔΕΚΤΗΣ : ΠΛΑΚΕΤΑ ΑΚΡΟΔΕΚΤΩΝ

: ΣΦIΓKTHPAΣ KAΛΩΔIΩN

WHT : ΛΕΥΚΟ YLW : ΚΙΤΡΙΝΟ PNK : ΡΟΖ PRP, PPL : ΜΟΒ RED : ΚΟΚΚΙΝΟ GRN : ΠΡΑΣΙΝΟ GRY : ΓΚΡΙ ORG : ΠΟΡΤΟΚΑΛΙ BLK : ΜΑΥΡΟ BLU : ΜΠΛΕ BRN : ΚΑΦΕ A*P : ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ

BS* : ΚΟΜΒΙΟ ON/OFF, ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

DB* : ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ DS* : ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ DIP E*H : ΘΕΡΜΑΝΤΗΡΑΣ F*U, FU* (ΓΙΑ ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ,

ΑΝΑΤΡΕΞΤΕ ΣΤΗΝ ΠΛΑΚΕΤΑ PCB ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΜΟΝΑΔΑΣ) FG* : ΑΚΡΟΔΕΚΤΗΣ (ΓΕΙΩΣΗ ΠΛΑΙΣΙΟΥ) H* : ΠΛΕΞΟΥΔΑ

H*P, LED*, V*L : ΛΥΧΝΙΑ ΕΛΕΓΧΟΥ, ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ

HAP : ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ (ΠΡΑΣΙΝΗ ΟΘΟΝΗ ΣΥΝΤΗΡΗΣΗΣ) HIGH VOLTAGE : ΥΨΗΛΗ ΤΑΣΗ IES : ΕΞΥΠΝΟΣ ΑΙΣΘΗΤΗΡΑΣ IPM* : ΕΞΥΠΝΗ ΜΟΝΑΔΑ ΙΣΧΥΟΣ K*R, KCR, KFR, KHuR, K*M : ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ L : ΕΝΕΡΓΟ L* : ΠΗΝΙΟ L*R : ΕΠΑΓΩΓΕΑΣ M* : ΚΙΝΗΤΗΡΑΣ ΚΛΙΜΑΚΩΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΚΙΝΗΣΗΣ M*C : ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΙΕΣΤΗ M*F : ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ M*P : ΚΙΝΗΤΗΡΑΣ ΑΝΤΛΙΑΣ ΑΠΟΧΕΤΕΥΣΗΣ M*S : ΚΙΝΗΤΗΡΑΣ ΚΙΝΗΣΗΣ ΠΤΕΡΓΥΓΙΩΝ

MR*, MRCW*, MRM*, MRN* : ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ

N : ΟΥΔΕΤΕΡΟΣ n=*, N=* : ΑΡΙΘΜΟΣ ΔΙΕΛΕΥΣΕΩΝ ΑΠΟ ΠΥΡΗΝΑ ΦΕΡΡΙΤΗ PAM : ΔΙΑΜΟΡΦΩΣΗ ΠΛΑΤΟΥΣ ΠΑΛΜΩΝ PCB* : ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ PM* : ΜΟΝΑΔΑ ΙΣΧΥΟΣ PS : ΠΑΡΟΧΗ ΙΣΧΥΟΣ ΜΕΤΑΓΩΓΗΣ PTC* : PTC ΘΕΡΜΙΣΤΟΡ Q* : ΔΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ ΜΟΝΩΜΕΝΗΣ ΠΥΛΗΣ (IGBT) Q*DI : ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΓΕΙΩΣΗΣ Q*L : ΔΙΑΤΑΞΗ ΠΡΟΣΤΑΣΙΑΣ ΥΠΕΡΦΟΡΤΩΣΗΣ Q*M : ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ R* : ΑΝΤΙΣΤΑΣΗ R*T : ΘΕΡΜΙΣΤΟΡ RC : ΔΕΚΤΗΣ S*C : ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ S*L : ΔΙΑΚΟΠΤΗΣ ΜΕ ΠΛΩΤΗΡΑ S*NPH : ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ) S*NPL : ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ) S*PH, HPS* : ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ) S*PL : ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ) S*T : ΘΕΡΜΟΣΤΑΤΗΣ S*RH : ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑΣ

S*W, SW* : ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

SA*, F1S : ΣΥΣΚΕΥΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΒΟΛΙΚΗ ΤΑΣΗ SR*, WLU : ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ SS* : ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ SHEET METAL : ΣΤΑΘΕΡΗ ΠΛΑΚΑ ΠΛΑΚΕΤΑΣ ΑΚΡΟΔΕΚΤΩΝ T*R : ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ TC, TRC : ΠΟΜΠΟΣ

V*R : ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ WRC : ΑΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ X* : ΑΚΡΟΔΕΚΤΗΣ X*M : ΠΛΑΚΕΤΑ (ΜΠΛΟΚ) ΑΚΡΟΔΕΚΤΩΝ Y*E : ΠΗΝΙΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΚΤΟΝΩΤΙΚΗΣ

Y*R, Y*S : ΠΗΝΙΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΒΑΛΒΙΔΑΣ
