РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ARXP35M DAIKIN

Manual de instalação Série split R32 Portugues Руководство по монтажу Серия сплит-систем с хладагентом R32

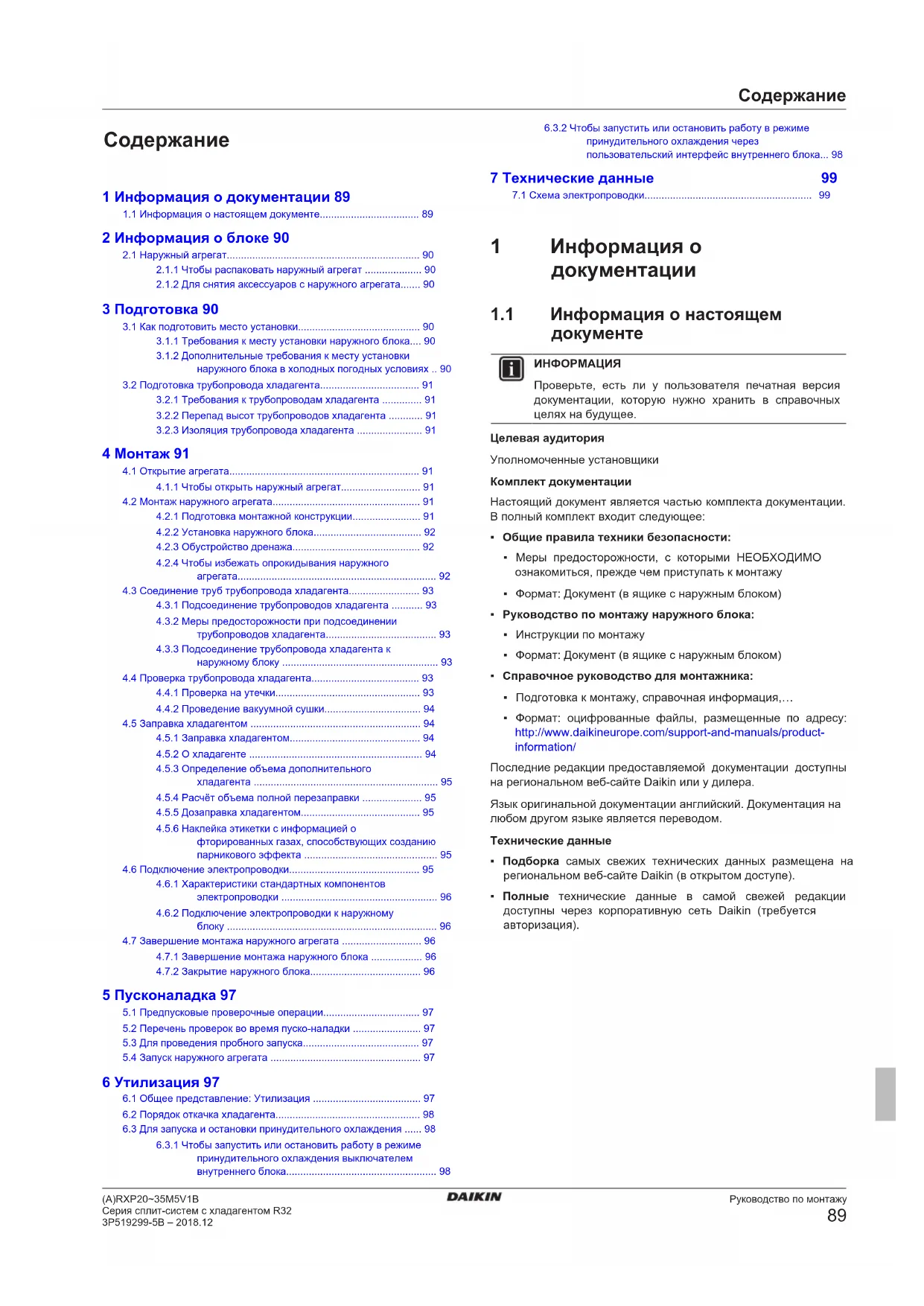

ZF, Z*F : FILTRO DE RUÍDOСодержание Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12

1 Информация о документации 89

1.1 Информация о настоящем документе................................... 89

2 Информация о блоке 90

2.1 Наружный агрегат.................................................................... 90

2.1.1 Чтобы распаковать наружный агрегат .................... 90

2.1.2 Для снятия аксессуаров с наружного агрегата....... 90

3.1 Как подготовить место установки........................................... 90

3.1.1 Требования к месту установки наружного блока.... 90

3.1.2 Дополнительные требования к месту установки

наружного блока в холодных погодных условиях .. 90

3.2.2 Перепад высот трубопроводов хладагента ............ 91

3.2.3 Изоляция трубопровода хладагента ....................... 91

4.1.1 Чтобы открыть наружный агрегат............................ 91

4.2 Монтаж наружного агрегата.................................................... 91

4.2.1 Подготовка монтажной конструкции........................ 91

4.2.4 Чтобы избежать опрокидывания наружного

агрегата...................................................................... 92

4.3 Соединение труб трубопровода хладагента......................... 93

4.3.1 Подсоединение трубопроводов хладагента ........... 93

4.3.2 Меры предосторожности при подсоединении

трубопроводов хладагента....................................... 93

4.3.3 Подсоединение трубопровода хладагента к

4.5.3 Определение объема дополнительного

хладагента ................................................................. 95

4.5.4 Расчёт объема полной перезаправки ..................... 95

4.5.5 Дозаправка хладагентом.......................................... 95

4.5.6 Наклейка этикетки с информацией о

фторированных газах, способствующих созданию парникового эффекта ............................................... 95

4.6 Подключение электропроводки.............................................. 95

4.6.1 Характеристики стандартных компонентов

электропроводки ....................................................... 96

4.6.2 Подключение электропроводки к наружному

5.1 Предпусковые проверочные операции.................................. 97

5.2 Перечень проверок во время пуско-наладки ........................ 97

6.1 Общее представление: Утилизация ...................................... 97

6.2 Порядок откачка хладагента................................................... 98

6.3 Для запуска и остановки принудительного охлаждения ...... 98

6.3.1 Чтобы запустить или остановить работу в режиме

принудительного охлаждения выключателем внутреннего блока..................................................... 98

6.3.2 Чтобы запустить или остановить работу в режиме

принудительного охлаждения через пользовательский интерфейс внутреннего блока... 98 7 Технические данные 99

7.1 Схема электропроводки........................................................... 99

1 Информация о документации

1.1 Информация о настоящем

Проверьте, есть ли у пользователя печатная версия документации, которую нужно хранить в справочных целях на будущее. Целевая аудитория Уполномоченные установщики Комплект документации Настоящий документ является частью комплекта документации. В полный комплект входит следующее:

• Общие правила техники безопасности:

• Меры предосторожности, с которыми НЕОБХОДИМО ознакомиться, прежде чем приступать к монтажу

• Формат: Документ (в ящике с наружным блоком)

• Руководство по монтажу наружного блока:

• Инструкции по монтажу

• Формат: Документ (в ящике с наружным блоком)

• Справочное руководство для монтажника:

• Подготовка к монтажу, справочная информация,…

• Формат: оцифрованные файлы, размещенные по адресу: http://www.daikineurope.com/support-and-manuals/product- information/ Последние редакции предоставляемой документации доступны на региональном веб-сайте Daikin или у дилера. Язык оригинальной документации английский. Документация на любом другом языке является переводом. Технические данные

• Подборка самых свежих технических данных размещена на региональном веб-сайте Daikin (в открытом доступе).

• Полные технические данные в самой свежей редакции доступны через корпоративную сеть Daikin (требуется авторизация).2 Информация о блоке Руководство по монтажу (A)RXP20~35M5V1BСерия сплит-систем с хладагентом R323P519299-5B – 2018.12 2 Информация о блоке

2.1 Наружный агрегат

2.1.1 Чтобы распаковать наружный агрегат

2.1.2 Для снятия аксессуаров с наружного

1 Поднимите наружный блок.2 Извлеките принадлежности из нижней части упаковки. b ec d

1× 1× 1× 1× a Общая техника безопасностиb Руководство по монтажу наружного блокаc Этикетка с информацией о фторированных газах,способствующих парниковому эффектуd Этикетка с многоязычной информацией офторированных газах, способствующих парниковомуэффектуe Сливная пробка (находится на дне упаковочнойкоробки) 3 Подготовка

3.1 Как подготовить место

ПРЕДУПРЕЖДЕНИЕОборудование размещается в помещении безпостоянно действующих источников возгорания (напр., открытого огня, оборудования, работающего на газе, или действующих электрообогревателей).

3.1.1 Требования к месту установки

наружного блока Помните следующие правила организации пространства: ≤1200>150 >150>50>300 >300(mm)(mm)

a Выброс воздухаb ВоздухозаборникСо стороны выброса воздуха блок рекомендуется заслонить ответра защитной панелью.Рекомендуется устанавливать наружный агрегат так, чтобывоздухоприемник был направлен к стене и НЕ подвергалсянепосредственному воздействию ветра.

a Защитный экранb Преобладающее направление ветраc Воздуховыпускное отверстие

3.1.2 Дополнительные требования к месту

установки наружного блока в холодных погодных условиях Наружный агрегат необходимо защитить от снегопада, а такжепредусмотреть, чтобы его НИКОГДА не засыпало снегом.4 Монтаж Руководство по монтажу (A)RXP20~35M5V1BСерия сплит-систем с хладагентом R323P519299-5B – 2018.12

a Снегозащитное покрытие или навесb Подставкаc Преобладающее направление ветраd Выброс воздухаВ любом случае под блоком должно оставаться не менее300 мм свободного пространства. Кроме того, необходимопроследить за тем, чтобы блок находился, как минимум, в100 мм над расчетной поверхностью снежного покрова.Подробнее см. параграф ««4.2Монтаж наружного агрегата»настр.91».В регионах, где обычно выпадает много снега, очень важноустановить блок в таком месте, где снег не будетвоздействовать на блок. Если есть вероятность наметанияснега сбоку, примите меры к тому, чтобы снег НЕ воздействовална змеевик теплообменника. При необходимости соорудитенавес от снега на опоре.См. также2 4.2 Монтаж наружного агрегата [}91]

3.2 Подготовка трубопровода

3.2.1 Требования к трубопроводам

• Материал изготовления труб: Бесшовная медь,подвергнутая фосфорнокислой антиокислительнойобработке.▪ Диаметр трубок:Трубопровод жидкогохладагентаØ6,4мм (1/4 дюйма)Трубопровод газообразногохладагентаØ9,5мм (3/8 дюйма)▪ Степень твердости и толщина стенок:Наружныйдиаметр (Ø)СтепеньтвердостиТолщина (t) (a) 6,4мм (1/4дюйма)Отожженнаямедь (O)≥0,8мм

9,5мм (3/8дюйма)Отожженнаямедь (O)(a) В зависимости от действующего законодательства и отмаксимального рабочего давления блока (см. значениепараметра «PS High» на паспортной табличке блока)могут потребоваться трубки с повышенной толщинойстенок.

3.2.2 Перепад высот трубопроводов

Что? РасстояниеПредельно допустимая длинатрубопровода 15м Минимальная длина трубопровода 1,5мПредельно допустимая разница высот 12м

3.2.3 Изоляция трубопровода хладагента

Наружный диаметртрубы (Ø

Внутреннийдиаметр изоляции

Толщина изоляции (t) 6,4мм (1/4 дюйма) 8~10мм ≥10мм9,5мм (3/8 дюйма) 12~15мм

Если температура воздуха превышает 30°C, а относительная влажность выше 80%, толщина изоляционного материала должна быть не менее 20 мм — тогда на поверхности изоляционного материала конденсат скапливаться не будет. 4 Монтаж

4.1 Открытие агрегата

4.1.1 Чтобы открыть наружный агрегат

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМТОКОМОПАСНО! РИСК ОЖОГОВ

4.2 Монтаж наружного агрегата

4.2.1 Подготовка монтажной конструкции

Подготовьте 4 комплекта анкерных болтов M8 или M10 сгайками и шайбами (приобретается по месту установки). 20 mm4 Монтаж Руководство по монтажу (A)RXP20~35M5V1BСерия сплит-систем с хладагентом R323P519299-5B – 2018.12

>300 В любом случае под блоком должно оставаться не менее300 мм свободного пространства. Кроме того, необходимопроследить за тем, чтобы блок находился, как минимум, в100 мм над расчетной поверхностью снежного покрова. Дляэтого рекомендуется установить блок на подставку.

4.2.2 Установка наружного блока

ПРИМЕЧАНИЕЕсли блок эксплуатируется в условиях холодногоклимата, необходимо принять меры ВО ИЗБЕЖАНИЕзамерзания откачиваемого конденсата.ИНФОРМАЦИЯПо поводу информации о доступных опциях обратитеськ своему дилеру.ПРИМЕЧАНИЕОбеспечьте зазор под блоком не менее 300мм. Крометого, убедитесь в том, что блок расположен какминимум на 100 мм выше предполагаемойповерхности снежного покрова.1 Используйте сливную пробку.2 Используйте шланг Ø16 мм (приобретается по местуустановки).

a Сливное отверстиеb Нижняя рамаc Сливная пробкаd Шланг (приобретается по месту установки)

4.2.4 Чтобы избежать опрокидывания

наружного агрегата В случае установки блока в местах, где сильный ветер можетего наклонить, необходимо принять следующие меры:1 Подготовьте 2 кабеля, как показано на следующейиллюстрации (приобретаются по месту установки).2 Положите 2 кабеля на наружный блок.3 Чтобы кабели не поцарапали краску, уложите междукабелями и наружным блоком лист резины (приобретаетсяпо месту установки).4 Подсоедините и закрепите концы кабелей.4 Монтаж Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12

4.3 Соединение труб трубопровода

4.3.1 Подсоединение трубопроводов

Приступая к подсоединению трубопроводов хладагента Убедитесь в том, что установка наружного и внутренних блоков выполнена полностью. Типовая последовательность действий Подсоединение трубопроводов хладагента предусматривает:

• Соединение трубопроводов хладагента с внутренним блоком

• Соединение трубопроводов хладагента с наружным блоком

• Изоляцию трубопроводов хладагента

• Соблюдайте указания по выполнению следующих работ:

• Развальцовка концов труб

• Применение запорных клапанов

4.3.2 Меры предосторожности при

подсоединении трубопроводов

ОПАСНО! РИСК ОЖОГОВ ПРЕДОСТЕРЕЖЕНИЕ

• Используйте закрепленную на главном блоке накидную гайку.

• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба. Используйте фреоновое масло, предназначенное для хладагента R32.

• ЗАПРЕЩАЕТСЯ повторное использование трубных соединений. ПРЕДУПРЕЖДЕНИЕ Обеспечьте надежность соединений трубопровода хладагента, прежде чем запускать компрессор. Если во время работы компрессора трубопроводы хладагента НЕ закреплены, а запорный вентиль открыт, то всасывание воздуха приводит к отклонению давления в контуре хладагента от нормы, что чревато повреждением оборудования и даже нанесением

4.3.3 Подсоединение трубопровода

хладагента к наружному блоку

• Длина трубопроводов. Трубопроводы по месту монтажа должны быть как можно короче.

• Защита трубопроводов. Необходимо обеспечить защиту трубопроводов по месту монтажа от физического повреждения. 1 Соедините патрубок жидкого хладагента внутреннего блока с жидкостным запорным вентилем наружного блока.

a Запорный вентиль в контуре жидкого хладагента b Запорный вентиль газовой линии c Сервисное отверстие 2 Соедините патрубок газообразного хладагента внутреннего блока с запорным вентилем газообразного хладагента наружного блока.

Рекомендуется прокладывать трубопровод хладагента между внутренним и наружным агрегатом в воздуховоде либо оборачивать его наружной обмоткой.

4.4 Проверка трубопровода

НЕ превышайте максимальное рабочее давление блока (см. параметр PS High на паспортной табличке

Обязательно используйте раствор для проведения пробы на образование пузырей, рекомендованный вашим поставщиком. Не используйте мыльный водяной раствор, который может вызвать растрескивание накидных гаек (в мыльном водяном растворе может содержаться соль, которая впитывает влагу, замерзающую при охлаждении трубопроводов) и привести к коррозии конических соединений (в мыльном водяном растворе может содержаться аммиак, который вызовет коррозионный эффект между латунной накидной гайкой и медным раструбом). 1 Заправьте систему азотом до давления не менее 200кПа (2 бар). Для выявления незначительных утечек рекомендуется довести давление до 3000кПа (30бар). 2 Проверьте систему на герметичность, нанеся раствор для проведения пробы на образование пузырей на все трубные соединения. 3 Выпустите весь азот.4 Монтаж Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12

4.4.2 Проведение вакуумной сушки

1 Вакуумируйте систему до тех пор, пока давление в коллекторе не составит −0,1МПа (−1бар). 2 Оставив систему в покое на 4-5минут, проверьте давление: Если давление… то… Не меняется В системе отсутствует влага. Операция завершена. Повышается В системе присутствует влага. Переходите к следующему действию. 3 Откачивайте из системы воздух, как минимум, в течение 2 часов до тех пор, пока в трубопроводе не установится контрольное давление −0,1МПа (−1бар). 4 После выключения насоса проверяйте давление, как минимум, в течение 1часа. 5 Если необходимая глубина вакуума НЕ была достигнута или вакуум НЕ удерживался в течение 1 часа, сделайте

• Проверьте на герметичность еще раз.

• Проведите еще раз вакуумную осушку.

Не забудьте открыть запорные клапаны после прокладки трубопроводов хладагента и выполнения вакуумной осушки. Запуск системы с перекрытыми стопорными клапанами может привести к поломке компрессора.

4.5 Заправка хладагентом

4.5.1 Заправка хладагентом

Наружные блоки поставляются с заводской заправкой хладагентом, но иногда требуется выполнить следующие

Что? Когда? Дозаправка хладагентом Если общая длина трубопровода жидкого хладагента превышает указанную (см. далее). Полная перезаправка хладагентом

• При переустановке системы.

• После протечки. Дозаправка хладагентом Перед дозаправкой хладагентом обязательно выполните проверку (на герметичность, с вакуумной осушкой) трубопроводов хладагента, проложенных снаружи наружного

В зависимости от блоков и (или) условий их установки бывает, что прокладку электропроводки необходимо выполнить до заправки системы хладагентом. Дозаправка хладагентом, как правило, подразделяется на следующие этапы: 1 Определение необходимости дозаправки и количества дополнительного хладагента. 2 Выполнение дозаправки, если в ней есть необходимость. 3 Крепление внутри наружного блока заполненной таблички с информацией о фторированных газах, способствующих парниковому эффекту. Полная перезаправка хладагентом Прежде чем приступать к полной перезаправке системы хладагентом, проверьте, соблюдены ли следующие условия: 1 Весь хладагент удален из системы. 2 Выполнена проверка (на герметичность, с вакуумной осушкой) трубопроводов хладагента, проложенных снаружи наружного блока. 3 Выполнена вакуумная осушка трубопроводов хладагента, проложенных внутри наружного блока.

Перед полной перезарядкой также выполните вакуумную сушку внутренних трубопроводов хладагента наружного агрегата. Полная перезаправка системы хладагентом, как правило, подразделяется на следующие этапы: 1 Определение количества хладагента для заправки. 2 Заправка хладагентом. 3 Крепление внутри наружного блока заполненной таблички с информацией о фторированных газах, способствующих парниковому эффекту.

Это изделие содержит вызывающие парниковый эффект фторсодержащие газы. НЕ выпускайте газы в атмосферу. Тип хладагента: R32 Значение потенциала глобального потепления (GWP): 675

В Европе для расчета периодичности технического обслуживания используют величину выбросов парниковых газов общего количества хладагента, заправленного в систему. Эта величина выражается в тоннах эквивалента CO

. Соблюдайте действующее законодательство. Формула расчета величины выбросов парниковых газов: Значение GWP хладагента × Общее количество заправленного хладагента [в кг] / 1000 За более подробной информацией обращайтесь в организацию, выполнявшую монтаж. ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ

Залитый в блок хладагент R32 умеренно горюч. ПРЕДУПРЕЖДЕНИЕ Оборудование размещается в помещении без постоянно действующих источников возгорания (напр., открытого огня, оборудования, работающего на газе, или действующих электрообогревателей). ПРЕДУПРЕЖДЕНИЕ

• ЗАПРЕЩАЕТСЯ проделывать отверстия в элементах контура хладагента и подвергать их воздействию огня.

• НЕ допускается применение любых чистящих средств или способов ускорения разморозки, помимо рекомендованных изготовителем.

• Учтите, что хладагент, которым заправлена система, запаха НЕ имеет.4 Монтаж Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12 ПРЕДУПРЕЖДЕНИЕ Хладагент в блоке умеренно горюч и обычно НЕ вытекает. В случае утечки в помещении контакт хладагента с пламенем горелки, нагревателем или кухонной плитой может привести к возгоранию или образованию вредного газа. Выключите все огнеопасные нагревательные устройства, проветрите помещение и свяжитесь с дилером, у которого вы приобрели агрегат. НЕ пользуйтесь блоком до тех пор, пока специалист сервисной службы не подтвердит восстановление исправности узлов, в которых произошла утечка хладагента.

4.5.3 Определение объема дополнительного

Если общая длина трубопровода жидкого хладагента составляет…

≤10м Дополнительно доливать хладагент НЕ

>10м R=(общая длина (м) трубопровода жидкого хладагента–10м)×0,020 R=дополнительная заправка (кг) (округление с шагом 0,01кг)

Длина трубопровода - эта длина одной стороны трубопровода жидкости.

4.5.4 Расчёт объема полной перезаправки

При необходимости полной дозаправки общее количество заправленного хладагента составляет объем заводской заправки хладагентом (см. паспортную табличку агрегата) + определенный дополнительный объем.

• Пользуйтесь только хладагентом R32. Другие вещества могут вызвать взрывы и несчастные

• Хладагент R32 содержит фторированные парниковые газы. Значение потенциала глобального потепления (GWP) составляет 675. НЕ выпускайте эти газы в атмосферу.

• При заправке хладагентом ОБЯЗАТЕЛЬНО надевайте защитные перчатки и очки. Предварительные условия: Перед заправкой хладагентом обязательно выполните подсоединение и проверку (на герметичность, с вакуумной осушкой) трубопроводов хладагента. 1 Подсоедините цилиндр с хладагентом к сервисному

2 Заправьте дополнительный объем хладагента. 3 Откройте запорный клапан в контуре газообразного хладагента.

4.5.6 Наклейка этикетки с информацией о

фторированных газах, способствующих созданию парникового эффекта 1 Этикетка заполняется следующим образом:

a Если этикетки с многоязычной информацией о фторированных парниковых газах входят в комплектацию (см. комплект принадлежностей), отклейте этикетку на нужном языке и нанесите ее в месте, помеченном буквой a. b Количество хладагента, заправленного на заводе (см. паспортную табличку блока) c Заправленное дополнительное количество хладагента d Общее количество заправленного хладагента e Выбросы парниковых газов в расчете на общее количество заправленного хладагента выражены в тоннах эквивалента CO

f ПГП = потенциал глобального потепления

В Европе выбросы парниковых газов для полной заправки хладагента в системе (выражаются в тоннах

-эквивалента) используются для определения интервалов технического обслуживания. Руководствуйтесь применимым законодательством. Формула для расчета выбросов парниковых газов: значение ПГП для хладагента × общая заправка хладагента (кг) / 1000 2 Наклейте этикетку с внутренней стороны наружного агрегата возле жидкостного и газового запорных вентилей.

4.6 Подключение электропроводки

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ

• К прокладке электропроводки допускаются ТОЛЬКО аттестованные электрики в СТРОГОМ соответствии с действующим законодательством.

• Электрические соединения подключаются к стационарной проводке.

• Все электрическое оборудование и материалы, приобретаемые по месту монтажа, ДОЛЖНЫ соответствовать требованиям действующего законодательства. ПРЕДУПРЕЖДЕНИЕ Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели. ПРЕДУПРЕЖДЕНИЕ Во избежание опасности замена поврежденного кабеля электропитания производится ТОЛЬКО изготовителем, сотрудником сервисной службы или иным квалифицированным специалистом.4 Монтаж Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12 ПРЕДУПРЕЖДЕНИЕ ЗАПРЕЩАЕТСЯ самостоятельно подводить к внутреннему блоку электропитание. Это может привести к поражению электрическим током или возгоранию. ПРЕДУПРЕЖДЕНИЕ

• НЕ используйте приобретаемые на месте электрические детали внутри изделия.

• ЗАПРЕЩАЕТСЯ разветвление электропроводки дренажного насоса и пр. от клеммной колодки. Это может привести к поражению электрическим током или возгоранию. ПРЕДУПРЕЖДЕНИЕ Держите соединительную проводку на расстоянии от медных трубок без термоизоляции, которые подвержены сильному нагреву.

4.6.1 Характеристики стандартных

компонентов электропроводки

электропитания Напряжение 220~240В Фаза 1~ Частота 50Гц Размер проводки Соответствие законодательным требованиям ОБЯЗАТЕЛЬНО Соединительный кабель (внутренний↔наружный блоки) Минимальное сечение 4- жильного кабеля под напряжение 220~240В составляет 1,5мм² Рекомендованные предохранители (устанавливаются на месте) 16А Автоматический выключатель защиты от замыкания на землю Соответствие законодательным требованиям ОБЯЗАТЕЛЬНО

4.6.2 Подключение электропроводки к

наружному блоку 1 Снимите крышку для техобслуживания. 2 Откройте зажим проводов. 3 Соединительный кабель подключается к источнику электропитания следующим образом: 50 Hz220-240 V c d

a b e a Соединительный кабель b Кабель электропитания c Размыкатель цепи d Автоматический выключатель защиты от замыкания на

e Электропитание f Заземление 4 Надежно затяните винты клемм. Рекомендуется пользоваться крестовой отверткой.

4.7 Завершение монтажа наружного

4.7.1 Завершение монтажа наружного блока

1 Изолируйте и закрепите трубопровод хладагента и соединительный кабель следующим образом:

a Газовая трубка b Изоляция газовой линии c Соединительный кабель d Жидкостная линия e Изоляция жидкостной линии f Внешняя обмотка 2 Установите сервисную крышку.

4.7.2 Закрытие наружного блока

При закрытии крышки наружного блока убедитесь, что момент затяжки НЕ превышает 1,3Н•м.

15 Пусконаладка Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12 5 Пусконаладка

НИКОГДА не эксплуатируйте блок без термисторов и/ или датчиков/реле давления. Это может привести к возгоранию компрессора.

5.1 Предпусковые проверочные

После монтажа блока проверьте, прежде всего, следующее. После выполнения проверки по всем пунктам блок НЕОБХОДИМО закрыть, и ТОЛЬКО после этого на него можно подавать электропитание. Внутренний агрегат установлен правильно. Наружный агрегат установлен правильно. Система надлежащим образом заземлена а заземляющие клеммы надежно закреплены. Напряжение питания соответствует значению, указанному на имеющейся на блоке идентификационной табличке. В распределительной коробке НЕТ неплотных соединений или поврежденных электрических компонентов. Внутри комнатного и наружного блоков НЕТ поврежденных компонентов и сжатых труб. НЕТ утечек хладагента. Трубопроводы хладагента (газообразного и жидкого) термоизолированы. Установлены трубы надлежащего размера, и сами трубопроводы правильно изолированы. Запорные вентили наружного агрегата (для газа и жидкости) полностью открыты. Проводка между наружным и внутренним агрегатами проложена согласно настоящему документу и действующему законодательству.

Проследите за тем, чтобы слив был равномерным. Возможное следствие: Возможно вытекание конденсата. На внутренний блок поступают сигналы с интерфейса пользователя. Указанные провода используются для соединительного кабеля. Предохранители или иные предохранительные устройства устанавливаются по месту монтажа оборудования согласно указаниям, изложенным в этом документе. Замена их перемычками НЕ допускается.

5.2 Перечень проверок во время

пуско-наладки Выпуск воздуха. Пробный запуск.

5.3 Для проведения пробного

Предварительные условия: Источник электропитания ДОЛЖЕН находиться в пределах указанного расстояния. Предварительные условия: Пробный запуск можно выполнять в режиме как охлаждения, так и обогрева. Предварительные условия: Пробный запуск выполняется по инструкциям в руководстве по эксплуатации внутреннего блока для проверки работоспособности всех функций, деталей и

1 В режиме охлаждения нужно выбрать самую низкую программируемую температуру. В режиме обогрева нужно выбрать самую высокую программируемую температуру. При необходимости пробный запуск можно прерывать. 2 По окончании пробного запуска задайте нормальную температуру. В режиме охлаждения: 26~28°C, в режиме обогрева: 20~24°C. 3 Система прекращает работу спустя 3 минуты после отключения блока.

• Блок потребляет электроэнергию даже в положении

• С восстановлением подачи электропитания после сбоя система возобновляет работу в заданном до сбоя режиме.

5.4 Запуск наружного агрегата

Конфигурация и пусконаладка системы приведены в руководстве по установке внутреннего агрегата. 6 Утилизация

НЕ пытайтесь демонтировать систему самостоятельно: демонтаж системы, удаление холодильного агента, масла и других компонентов ДОЛЖНЫ проводиться в соответствии с действующим законодательством. Блоки НЕОБХОДИМО сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования.

6.1 Общее представление:

Типовая последовательность действий Утилизация системы, как правило, подразделяется на следующие этапы: 1 Откачка хладагента из системы. 2 Передача системы на специальную перерабатывающую станцию для утилизации.

Более подробную информацию смотрите в инструкции по обслуживанию.6 Утилизация Руководство по монтажу

Серия сплит-систем с хладагентом R32 3P519299-5B – 2018.12

6.2 Порядок откачка хладагента

ОПАСНО! ВЗРЫВООПАСНО Откачка хладагента в случае протечки. Правило, которое необходимо соблюдать при откачке хладагента из системы в случае его протечки:

• НЕЛЬЗЯ пользоваться автоматической функцией откачки из блока, обеспечивающей сбор всего хладагента из системы с его закачкой в наружный блок. Возможное следствие: Самовозгорание и взрыв работающего компрессора из-за поступления в него воздуха.

• Пользуйтесь отдельной системой рекуперации, чтобы НЕ включать компрессор блока.

Во время откачки, прежде чем отсоединять трубопровод хладагента, выключите компрессор. Если во время откачки компрессор продолжает работать, а запорный вентиль открыт, при отсоединении трубопровода хладагента воздух будет всасываться в систему. Вследствие ненормального давления в контуре хладагента возможны поломка компрессора или повреждение системы. Операция откачки извлечет весь хладагент из трубопроводов в наружный агрегат. 1 Снимите крышки с газового и жидкостного запорных

2 Выполните принудительное охлаждение. См. раздел «6.3 Для запуска и остановки принудительного охлаждения»на стр.98. 3 Через 5–10 минут (при очень низкой окружающей температуре (<–10°C) через 1–2 минуты) шестигранным гаечным ключом закройте жидкостный запорный вентиль. 4 На коллекторе проверьте, достигнут ли вакуум. 5 Через 2–3 минуты закройте газовый запорный вентиль и прекратите принудительное охлаждение.

a Запорный вентиль газа b Направление закрытия c Шестигранный гаечный ключ d Колпачок вентиля e Запорный вентиль жидкости

6.3 Для запуска и остановки

принудительного охлаждения Принудительное охлаждение запускается двумя способами.

• Способ 1. Выключателем внутреннего блока ON/OFF (при наличии такового).

• Способ 2. Через пользовательский интерфейс внутреннего

6.3.1 Чтобы запустить или остановить

работу в режиме принудительного охлаждения выключателем внутреннего блока 1 Нажав на выключатель внутреннего блока ON/OFF, удерживайте его в нажатом положении не менее 5секунд. Результат: Производится запуск принудительного охлаждения.

Принудительное охлаждение автоматически отключается примерно через 15минут. 2 Чтобы остановить работу раньше, нажмите на выключатель ON/OFF.

6.3.2 Чтобы запустить или остановить

работу в режиме принудительного охлаждения через пользовательский интерфейс внутреннего блока 1 Установите режим работы на охлаждение. Порядок действий см. в параграфе «Чтобы выполнить пробный запуск» руководства по монтажу внутреннего блока.7 Технические данные Руководство по монтажу (A)RXP20~35M5V1BСерия сплит-систем с хладагентом R323P519299-5B – 2018.12 7 Технические данные Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

7.1 Схема электропроводки

INDOOR OUTDOOR Применяемые детали и нумерацию см. в электрических схемах блоков. Детали нумеруются арабскими цифрами в порядке по возрастанию, каждая деталь представлена в приведенном ниже обзоре символом "*" в номере детали. Унифицированные обозначения на электрической схеме : АВТОМАТ ЗАЩИТЫ : СОЕДИНЕНИЕ

: ЗАЗЕМЛЕНИЕ : ЭЛЕКТРОПРОВОДКА ПО МЕСТУ УСТАНОВКИ : ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ : ВНУТРЕННИЙ БЛОК : НАРУЖНЫЙ БЛОК : ЗАЗЕМЛЕНИЕ : ЗАЗЕМЛЕНИЕ (ПОД ВИНТ) : ВЫПРЯМИТЕЛЬ : РЕЛЕЙНЫЙ РАЗЪЕМ : КОРОТКОЗАМЫКАЮЩИЙСЯ РАЗЪЕМ

: КЛЕММНАЯ КОЛОДКА : ЗАЖИМ ДЛЯ ПРОВОДОВ WHT : БЕЛЫЙ YLW : ЖЁЛТЫЙ PNK : РОЗОВЫЙ PRP, PPL : ФИОЛЕТОВЫЙ RED : КРАСНЫЙ GRN : ЗЕЛЁНЫЙ GRY : СЕРЫЙ ORG : ОРАНЖЕВЫЙ BLK : ЧЕРНЫЙ BLU : СИНИЙ BRN : КОРИЧНЕВЫЙ A*P : ПЕЧАТНАЯ ПЛАТА BS* : КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ, РАБОЧИЙ ВЫКЛЮЧАТЕЛЬ

F*U, FU* (ХАРАКТЕРИСТИКИ : ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

СМ. НА ПЛАТЕ ВНУТРИ БЛОКА) FG* : РАЗЪЕМ (ЗАЗЕМЛЕНИЕ РАМЫ) H* : ЖГУТ ПРОВОДКИ

H*P, LED*, V*L : КОНТРОЛЬНАЯ ЛАМПА, СВЕТОДИОД

HAP : СВЕТОДИОД (ИНДИКАТОР – ЗЕЛЕНЫЙ) HIGH VOLTAGE : ВЫСОКОЕ НАПРЯЖЕНИЕ IES : ДАТЧИК «ИНТЕЛЛЕКТУАЛЬНЫЙ ГЛАЗ» IPM* : ИНТЕЛЛЕКТУАЛЬНЫЙ БЛОК ПИТАНИЯ K*R, KCR, KFR, KHuR, K*M : МАГНИТНОЕ РЕЛЕ L : ФАЗА L* : ЗМЕЕВИК L*R : РЕАКТОР M* : ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ M*C : ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА M*F : ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА M*P : ЭЛЕКТРОДВИГАТЕЛЬ ДРЕНАЖНОГО НАСОСА M*S : ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ ЗАСЛОНОК

PAM : АМПЛИТУДНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ PCB* : ПЕЧАТНАЯ ПЛАТА PM* : БЛОК ПИТАНИЯ PS : ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ PTC* : ТЕРМИСТОР ПТК Q* : БИПОЛЯРНЫЙ ТРАНЗИСТОР С ИЗОЛИРОВАННЫМ ЗАТВОРОМ (БТИЗ) Q*DI : АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ЗАЩИТЫ ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ Q*L : ЗАЩИТА ОТ ПЕРЕГРУЗКИ Q*M : ТЕРМОРЕЛЕ R* : РЕЗИСТОР R*T : ТЕРМИСТОР RC : ПРИЕМНИК S*C : ОГРАНИЧИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ S*L : ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ S*NPH : ДАТЧИК ДАВЛЕНИЯ (ВЫСОКОГО) S*NPL : ДАТЧИК ДАВЛЕНИЯ (НИЗКОГО) S*PH, HPS* : РЕЛЕ ДАВЛЕНИЯ (ВЫСОКОГО) S*PL : РЕЛЕ ДАВЛЕНИЯ (НИЗКОГО) S*T : ТЕРМОСТАТ S*RH : ДАТЧИК ВЛАЖНОСТИ

S*W, SW* : РАБОЧИЙ ВЫКЛЮЧАТЕЛЬ

SA*, F1S : ИМПУЛЬСНЫЙ РАЗРЯДНИК

SR*, WLU : ПРИЕМНИК СИГНАЛОВ SS* : СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SHEET METAL : ФИКСИРОВАННАЯ ПЛАСТИНА КЛЕММНОЙ КОЛОДКИ T*R : ТРАНСФОРМАТОР TC, TRC : ПЕРЕДАТЧИК

V*R : ДИОДНЫЙ МОСТ WRC : БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ X* : КЛЕММА X*M : КЛЕММНАЯ КОЛОДКА (БЛОК) Y*E : КАТУШКА ЭЛЕКТРОННОГО РАСШИРИТЕЛЬНОГО КЛАПАНА

Y*R, Y*S : КАТУШКА РЕВЕРСИВНОГО
