Caractéristiques techniques	Climatiseur Daikin ARXP35M, type mural, capacité de refroidissement 3,5 kW, efficacité énergétique A++
Utilisation	Idéal pour les espaces résidentiels et professionnels, fonctionnement silencieux, modes de refroidissement et de chauffage
Maintenance	Filtres à air lavables, entretien régulier recommandé, vérification annuelle par un professionnel pour le circuit frigorifique
Sécurité	Protection contre les surcharges électriques, respect des normes de sécurité CE, fonctionnement en toute sécurité avec des capteurs intégrés
Informations générales	Dimensions compactes, design moderne, télécommande incluse, garantie fabricant de 5 ans

FOIRE AUX QUESTIONS - ARXP35M DAIKIN

Comment régler la température sur le DAIKIN ARXP35M ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton de température et sélectionnez la température désirée en utilisant les flèches haut/bas.

Que faire si le climatiseur ne fonctionne pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne avec des piles neuves.

Comment nettoyer le filtre du DAIKIN ARXP35M ?

Pour nettoyer le filtre, retirez le panneau avant, retirez le filtre et nettoyez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Le DAIKIN ARXP35M fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez si l'appareil est installé correctement et si rien ne bloque les ventilateurs.

Comment utiliser la fonction de déshumidification ?

Pour activer la fonction de déshumidification, sélectionnez le mode 'Déshumidification' sur la télécommande. L'appareil ajustera automatiquement la température et le débit d'air.

Puis-je programmer le DAIKIN ARXP35M pour qu'il s'éteigne automatiquement ?

Oui, vous pouvez programmer l'appareil en utilisant la fonction de minuterie sur la télécommande. Réglez l'heure de début et de fin selon vos besoins.

Pourquoi le DAIKIN ARXP35M ne produit-il pas d'air froid ?

Cela peut être dû à un manque de gaz réfrigérant, un filtre encrassé ou un problème de compresseur. Vérifiez d'abord le filtre et contactez un professionnel si le problème persiste.

Où se trouve le mode d'emploi du DAIKIN ARXP35M ?

Le mode d'emploi est généralement inclus dans la boîte avec l'appareil. Vous pouvez également le télécharger sur le site officiel de DAIKIN.

MODE D'EMPLOI ARXP35M DAIKIN

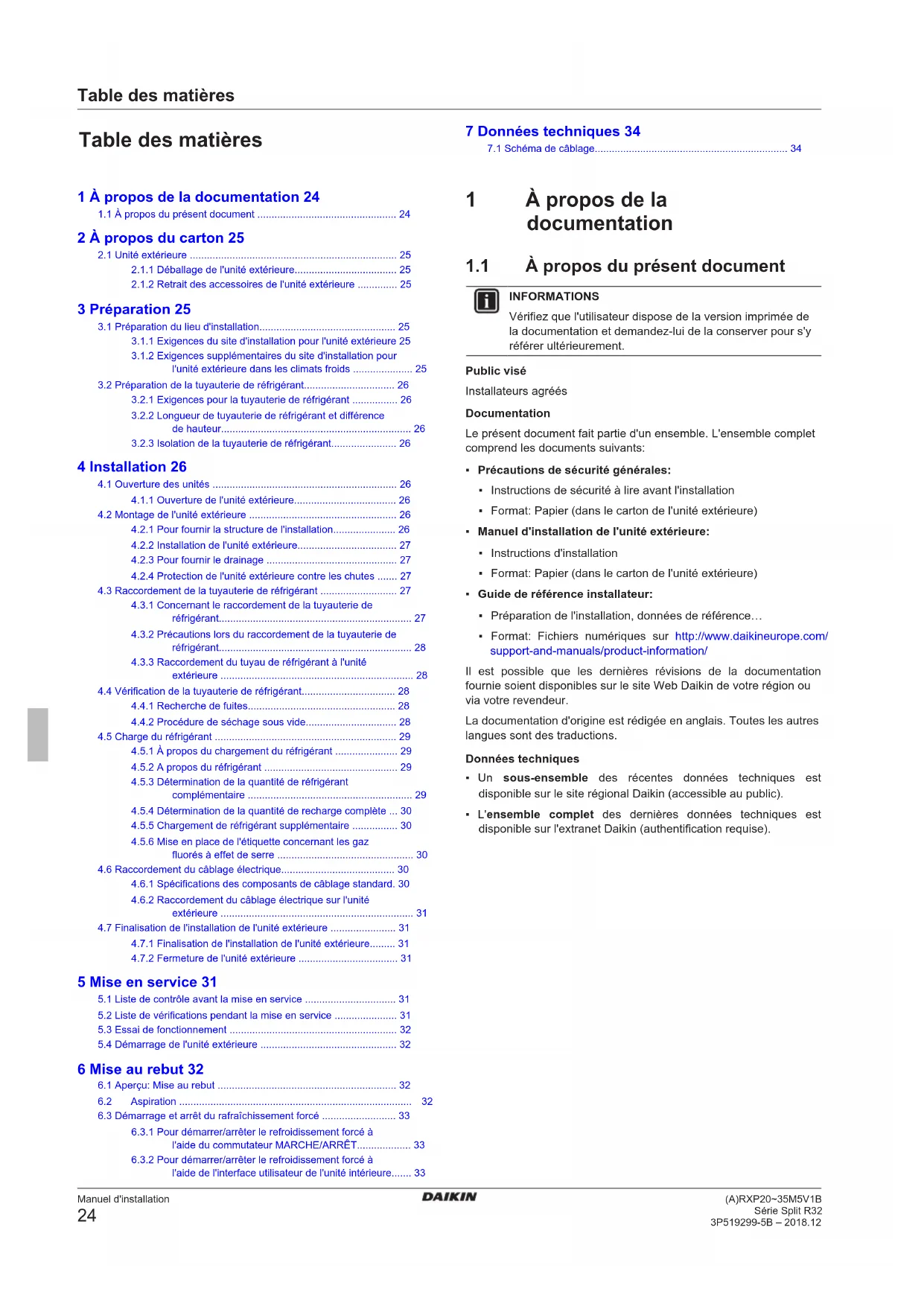

ZF, Z*F : ENTSTÖRFILTERTable des matières Manuel d'installation

Série Split R32 3P519299-5B – 2018.12 Table des matières 1 À propos de la documentation 24

1.1 À propos du présent document ................................................. 24

2 À propos du carton 25

2.1 Unité extérieure ......................................................................... 25

2.1.1 Déballage de l'unité extérieure.................................... 25

2.1.2 Retrait des accessoires de l'unité extérieure .............. 25

3.1 Préparation du lieu d'installation................................................ 25

3.1.1 Exigences du site d'installation pour l'unité extérieure 25

3.1.2 Exigences supplémentaires du site d'installation pour

l'unité extérieure dans les climats froids ..................... 25

3.2 Préparation de la tuyauterie de réfrigérant................................ 26

3.2.1 Exigences pour la tuyauterie de réfrigérant ................ 26

3.2.2 Longueur de tuyauterie de réfrigérant et différence

de hauteur................................................................... 26

3.2.3 Isolation de la tuyauterie de réfrigérant....................... 26

4.1.1 Ouverture de l'unité extérieure.................................... 26

4.2.2 Installation de l'unité extérieure................................... 27

4.2.3 Pour fournir le drainage .............................................. 27

4.2.4 Protection de l'unité extérieure contre les chutes ....... 27

4.3 Raccordement de la tuyauterie de réfrigérant ........................... 27

4.3.1 Concernant le raccordement de la tuyauterie de

réfrigérant.................................................................... 27

4.3.2 Précautions lors du raccordement de la tuyauterie de

réfrigérant.................................................................... 28

4.3.3 Raccordement du tuyau de réfrigérant à l'unité

extérieure .................................................................... 28

4.4 Vérification de la tuyauterie de réfrigérant................................. 28

4.4.1 Recherche de fuites.................................................... 28

4.4.2 Procédure de séchage sous vide................................ 28

4.5 Charge du réfrigérant ................................................................ 29

4.5.1 À propos du chargement du réfrigérant ...................... 29

4.5.2 A propos du réfrigérant ............................................... 29

4.5.3 Détermination de la quantité de réfrigérant

complémentaire .......................................................... 29

4.5.4 Détermination de la quantité de recharge complète ... 30

4.5.5 Chargement de réfrigérant supplémentaire ................ 30

4.5.6 Mise en place de l'étiquette concernant les gaz

fluorés à effet de serre ................................................ 30

4.6 Raccordement du câblage électrique........................................ 30

4.6.1 Spécifications des composants de câblage standard. 30

4.6.2 Raccordement du câblage électrique sur l'unité

extérieure .................................................................... 31

4.7 Finalisation de l'installation de l'unité extérieure ....................... 31

4.7.1 Finalisation de l'installation de l'unité extérieure......... 31

4.7.2 Fermeture de l'unité extérieure ................................... 31

5 Mise en service 31

5.1 Liste de contrôle avant la mise en service ................................ 31

5.2 Liste de vérifications pendant la mise en service ...................... 31

5.3 Essai de fonctionnement ........................................................... 32

5.4 Démarrage de l'unité extérieure ................................................ 32

6.3 Démarrage et arrêt du rafraîchissement forcé .......................... 33

6.3.1 Pour démarrer/arrêter le refroidissement forcé à

l'aide du commutateur MARCHE/ARRÊT................... 33

6.3.2 Pour démarrer/arrêter le refroidissement forcé à

l'aide de l'interface utilisateur de l'unité intérieure....... 33 7 Données techniques 34

7.1 Schéma de câblage.................................................................... 34

1 À propos de la documentation

1.1 À propos du présent document

INFORMATIONS Vérifiez que l'utilisateur dispose de la version imprimée de la documentation et demandez-lui de la conserver pour s'y référer ultérieurement. Public visé Installateurs agréés Documentation Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

• Précautions de sécurité générales:

• Instructions de sécurité à lire avant l'installation

• Format: Papier (dans le carton de l'unité extérieure)

• Manuel d'installation de l'unité extérieure:

• Instructions d'installation

• Format: Papier (dans le carton de l'unité extérieure)

• Guide de référence installateur:

• Préparation de l'installation, données de référence…

• Format: Fichiers numériques sur http://www.daikineurope.com/ support-and-manuals/product-information/ Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre revendeur. La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions. Données techniques

• Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public).

• L'ensemble complet des dernières données techniques est disponible sur l'extranet Daikin (authentification requise).2 À propos du carton Manuel d'installation (A)RXP20~35M5V1BSérie Split R323P519299-5B – 2018.12 2 À propos du carton

2.1 Unité extérieure

2.1.1 Déballage de l'unité extérieure

2.1.2 Retrait des accessoires de l'unité

extérieure 1 Soulevez l'unité extérieure.2 Retirez les accessoires au bas de l'emballage. b ec d

1× 1× 1× 1× a Consignes de sécurité généralesb Manuel d'installation de l'unité extérieurec Etiquette de gaz à effet de serre fluorésd Etiquette multilingue de gaz à effet de serre fluorése Bouchon de purge (se situe au fond de l'emballage) 3 Préparation

3.1 Préparation du lieu d'installation

AVERTISSEMENTL'appareil sera stocké dans une pièce sans sourcesd'allumage fonctionnant en permanence (exemple:flammes nues, un appareil fonctionnant au gaz ou unchauffage électrique).

3.1.1 Exigences du site d'installation pour

l'unité extérieure Prenez les directives suivantes en compte en matière d'espacement: ≤1200>150 >150>50>300 >300(mm)(mm)

a Bouche de soufflageb Entrée d'airNous vous recommandons d'installer une chicane lorsque la sortied'air est exposée au vent.Nous vous recommandons d'installer l'unité extérieure avec l'entréed'air face au mur et NON directement exposée au vent.

a Chicaneb Sens prédominant du ventc Sortie d'air

3.1.2 Exigences supplémentaires du site

d'installation pour l'unité extérieure dans les climats froids Protégez l'unité extérieure des chutes de neige directes et veillez àce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.4 Installation Manuel d'installation (A)RXP20~35M5V1BSérie Split R323P519299-5B – 2018.12

a Protection ou abri contre la neigeb Soclec Sens prédominant du ventd Sortie d'airDans tous les cas, prévoyez au moins 300mm d'espace libre sousl'unité. De plus, assurez-vous que l'unité est positionnée à au moins 100 mm au-dessus du niveau maximum de neige attendu. Voir "4.2 Montage de l'unité extérieure" à la page 26 pour plus dedétails.Dans les régions avec de très fortes chutes de neige, il est trèsimportant de sélectionner un lieu d'installation où la neige n'affecteraPAS l'unité. Si des chutes de neige latérales sont possibles, veillez àce que le serpentin de l'échangeur de chaleur ne soit PAS affectépar la neige. Si nécessaire, installez une protection ou un abri contrela neige et un support.Voir également2 4.2 Montage de l'unité extérieure [}26]

3.2 Préparation de la tuyauterie de

3.2.1 Exigences pour la tuyauterie de

• Matériau des tuyaux: Cuivre sans soudure désoxydé à l'acidephosphorique.▪ Diamètre de tuyauterie:Tuyauterie du liquide Ø6.4mm (1/4")Tuyauterie de gaz Ø9.5mm (3/8")▪ Degré de trempe de la canalisation et épaisseur de paroi:Diamètreextérieur (Ø)Degré detrempeÉpaisseur (t) (a) 6,4mm (1/4") Recuit (O) ≥0,8mm

9,5mm (3/8") Recuit (O)(a) En fonction de la législation en vigueur et de la pression detravail maximale de l'unité (voir "PS High" sur la plaquettesignalétique), une épaisseur de tuyauterie plus grande peutêtre requise.

3.2.2 Longueur de tuyauterie de réfrigérant et

différence de hauteur Quoi? DistanceLongueur admissible maximale du tuyau 15mQuoi? DistanceLongueur admissible minimale du tuyau 1,5mDifférence de hauteur maximale admise 12m

3.2.3 Isolation de la tuyauterie de réfrigérant

Diamètre extérieurdu tuyau (Ø

Diamètre intérieurde l'isolation (Ø

Si la température est supérieure à 30°C et si l'humidité relative estsupérieure à 80%, l'épaisseur des matériaux d'isolation doit alorsêtre d'au moins 20 mm afin d'éviter toute condensation sur lasurface du matériau isolant. 4 Installation

4.1 Ouverture des unités

4.1.1 Ouverture de l'unité extérieure

4.2 Montage de l'unité extérieure

4.2.1 Pour fournir la structure de l'installation

Préparez 4 jeux de boulons d'ancrage, d'écrous et de rondelles M8ou M10 (à fournir). 20 mm4 Installation Manuel d'installation (A)RXP20~35M5V1BSérie Split R323P519299-5B – 2018.12

>300 Dans tous les cas, prévoyez au moins 300mm d'espace libre sousl'unité. De plus, assurez-vous que l'unité est positionné à au moins100mm au-dessus du niveau maximum de neige attendu. Dans cecas, nous vous recommandons d'installer un socle.

4.2.2 Installation de l'unité extérieure

4.2.3 Pour fournir le drainage

REMARQUESi l'unité est installée dans un climat froid, prenez les mesures adéquates pour que le condensat évacué NE puisse PAS geler.INFORMATIONSPour en savoir plus sur les options disponibles, contactezvotre revendeur.REMARQUELaissez un espace libre d'au moins 300 mm sous l'unité.Veillez également à ce que l'unité soit positionnée aumoins 100mm au-dessus du niveau de neige envisagé.1 Utilisez un bouchon de drainage pour le drainage.2 Utilisez un flexible de Ø16(non fourni).

a Orifice de drainageb Bâti inférieurc Bouchon de drainaged Flexible (non fourni)

4.2.4 Protection de l'unité extérieure contre les

chutes Si l'unité est installée dans un lieu où des vents forts peuvent la fairebasculer, prenez les mesures suivantes:1 Préparez 2 câbles comme indiqué sur l'illustration suivante (àfournir).2 Placez les 2câbles sur l'unité extérieure.3 Insérez une feuille en caoutchouc entre les câbles et l'unitéextérieure de manière à ce que les câbles ne rayent pas lapeinture (à fournir).4 Fixez les extrémités des câbles et serrez-les.

4.3 Raccordement de la tuyauterie de

DANGER: RISQUE DE BRÛLURE

tuyauterie de réfrigérant Avant de raccorder la tuyauterie de réfrigérantAssurez-vous que l'unité extérieure et intérieure sont montées.Ordre de montage habituelLe raccordement de la tuyauterie de réfrigérant implique:▪ Raccordement de la tuyauterie de réfrigérant à l'unité intérieure▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure▪ Isolation de la tuyauterie de réfrigérant▪ Gardez en tête les consignes de:▪ Pliage des tuyaux▪ Évasement de l'extrémité des tuyaux▪ Utilisation des vannes d'arrêt4 Installation Manuel d'installation

4.3.2 Précautions lors du raccordement de la

tuyauterie de réfrigérant

• Utilisez l'écrou évasé fixé à l'unité principale.

• Pour éviter les fuites de gaz, n'appliquez de l'huile de réfrigération qu'à l'intérieur du raccord. Utilisez de l'huile réfrigérante pour R32.

• Ne réutilisez PAS les joints. AVERTISSEMENT Branchez fermement la tuyauterie de réfrigérant avant de faire fonctionner le compresseur. En effet, si la tuyauterie du réfrigérant n'est PAS branchée et que la vanne d'arrêt est ouverte alors que le compresseur fonctionne, de l'air sera aspiré et provoquera une pression anormale dans le cycle de réfrigération. Cela risque d'endommager l'équipement et de blesser des personnes.

4.3.3 Raccordement du tuyau de réfrigérant à

• Longueur de la tuyauterie. Maintenez la tuyauterie sur place la plus courte possible.

• Protection de tuyauterie. Protégez la tuyauterie sur place contre les dommages physiques. 1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure à la vanne d'arrêt du liquide de l'unité extérieure.

a Vanne d'arrêt du liquide b Vanne d'arrêt du gaz c Orifice de service 2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure à la vanne d'arrêt du gaz de l'unité extérieure. REMARQUE Nous vous recommandons d'installer la tuyauterie de réfrigérant entre l'unité intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de réfrigérant dans du ruban de finition.

4.4 Vérification de la tuyauterie de

4.4.1 Recherche de fuites

REMARQUE Ne dépassez PAS la pression de service maximale autorisée pour l'unité (voir “PS High” sur la plaque signalétique de l'unité). REMARQUE Veillez à utiliser une solution de détection de bulles recommandée par le revendeur. N'utilisez pas d'eau savonneuse qui risque de provoquer des fissures des écrous évasés (l'eau savonneuse peut contenir du sel qui absorbe l'humidité qui se mettra à geler lorsque le tuyau refroidit) et/ou d'entraîner la corrosion des raccords évasés (l'eau savonneuse peut contenir de l'ammoniaque qui provoque un effet corrosif entre l'écrou évasé en laiton et l'évasement en cuivre). 1 Chargez le système avec de l'azote jusqu'à une pression de jauge d'au moins 200kPa (2bar). Une pression de 3000kPa (30bar) est recommandée pour détecter les petites fuites. 2 Vérifiez l'étanchéité en appliquant une solution de détection de bulles sur tous les raccords. 3 Purgez entièrement l'azote.

4.4.2 Procédure de séchage sous vide

1 Mettez le système sous vide jusqu'à ce que la pression indiquée par le manifold soit de −0,1MPa (−1bar). 2 Laissez le système pendant 4 à 5 minutes et vérifiez la pression: Si la pression… Alors… Ne change pas Il n'y a pas d'humidité dans le système. La procédure est terminée. Augmente Il y a de l'humidité dans le système. Passez à l'étape suivante. 3 Aspirez le système pendant au moins 2heures à une pression de collecteur de −0,1MPa (−1bar). 4 Après avoir arrêté la pompe, vérifiez la pression pendant au moins 1heure. 5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas maintenir le vide pendant 1heure, procédez comme suit:

• Vérifiez de nouveau l'étanchéité.

• Procédez de nouveau au séchage à vide. REMARQUE Veillez à ouvrir les vannes d'arrêt après l'installation de la tuyauterie de réfrigérant et avoir effectué le séchage à sec. Faire fonctionner le système avec les vannes d'arrêt fermées peut casser le compresseur.4 Installation Manuel d'installation

4.5 Charge du réfrigérant

4.5.1 À propos du chargement du réfrigérant

L'unité extérieure est chargée de réfrigérant en usine, mais dans certains cas, ce qui suit peut être nécessaire: Quoi Quand Charge de réfrigérant supplémentaire Lorsque la longueur de la tuyauterie de liquide totale est supérieure à celle spécifiée (voir plus loin). Recharge complète de réfrigérant Exemple:

• Lors de la relocalisation du système.

• Après une fuite. Charge de réfrigérant supplémentaire Avant de charger du réfrigérant supplémentaire, assurez-vous que la tuyauterie de réfrigérant externe de l'unité extérieure est vérifiée (test de fuite, séchage à vide). INFORMATIONS En fonction des unités et/ou des conditions d'installation, il peut être nécessaire de brancher le câblage électrique avant de pouvoir charger le réfrigérant. Flux de travail typique – La recharge de réfrigérant supplémentaire consiste généralement en les étapes suivantes: 1 Déterminer si et combien il faut rajouter de charge. 2 Si nécessaire, recharge de réfrigérant. 3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à l'intérieur de l'unité extérieure. Recharge complète de réfrigérant Avant de recharger complètement le réfrigérant, assurez-vous que ce qui suit est effectué: 1 Tout le réfrigérant a été récupéré du circuit. 2 La tuyauterie de réfrigérant externe de l'unité extérieure est vérifiée (test de fuite, séchage à vide). 3 Le séchage à vide de la tuyauterie de réfrigérant interne de l'unité extérieure est effectué. REMARQUE Avant de recharger complètement, effectuez également un séchage à vide de la tuyauterie interne de réfrigérant de l'unité extérieure. Flux de travail typique – La recharge de réfrigérant supplémentaire consiste généralement en les étapes suivantes: 1 Déterminer combien de réfrigérant charger. 2 Charge du réfrigérant. 3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à l'intérieur de l'unité extérieure.

4.5.2 A propos du réfrigérant

Ce produit contient des gaz à effet de serre fluorés. Ne laissez PAS les gaz s'échapper dans l'atmosphère. Type de réfrigérant: R32 Potentiel de réchauffement global (GWP): 675 REMARQUE En Europe, les émissions de gaz à effet de serre de la charge totale de réfrigérant dans le système (exprimées en équivalent tonnes CO

) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation en vigueur. Formule pour calculer les émissions de gaz à effet de serre: Valeur GWP du réfrigérant × charge de réfrigérant totale [en kg] / 1000 Veuillez contacter votre installateur pour de plus amples informations.

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigérant à l'intérieur de cette unité est légèrement inflammable. AVERTISSEMENT L'appareil sera stocké dans une pièce sans sources d'allumage fonctionnant en permanence (exemple: flammes nues, un appareil fonctionnant au gaz ou un chauffage électrique). AVERTISSEMENT

• Ne percez et ne brûlez PAS des pièces du cycle de réfrigérant.

• N'utilisez PAS de produit de nettoyage ou de moyens d'accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

• Sachez que le réfrigérant à l'intérieur du système est sans odeur. AVERTISSEMENT Le réfrigérant à l'intérieur de cette unité est légèrement inflammable, mais ne fuit PAS normalement. Si du réfrigérant fuit dans la pièce et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs. Eteignez tout dispositif de chauffage à combustible, ventiler la pièce et contacter le revendeur de l'unité. N'utilisez PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigérant est colmatée.

4.5.3 Détermination de la quantité de

réfrigérant complémentaire Si la longueur totale de la tuyauterie de liquide est de… Alors… ≤10m N'AJOUTEZ PAS de réfrigérant complémentaire. >10m R=(longueur totale (m) de la tuyauterie de liquide–10m)×0,020 R=charge supplémentaire (kg) (unités arrondies à 0,01kg près) INFORMATIONS La longueur de tuyau correspond à la longueur dans un sens du tuyau de liquide.4 Installation Manuel d'installation

4.5.4 Détermination de la quantité de recharge

complète INFORMATIONS Si une recharge complète est nécessaire, la charge totale de réfrigérant est la suivante: charge de réfrigérant en usine (reportez-vous à la plaque signalétique de l'unité) + quantité supplémentaire déterminée.

4.5.5 Chargement de réfrigérant

supplémentaire AVERTISSEMENT

• Utilisez uniquement du réfrigérant R32. D'autres substances peuvent entraîner des explosions et des accidents.

• Le R32 contient des gaz à effet de serre fluorés. Son potentiel de réchauffement global (GWP) est de 675. NE laissez PAS ces gaz s'échapper dans l'atmosphère.

• Lorsque vous chargez du réfrigérant, utilisez TOUJOURS des gants de protection et des lunettes de sécurité. Condition requise: Avant de charger du réfrigérant, assurez-vous que le tuyau de réfrigérant est connecté et vérifié (test de fuite et séchage à vide). 1 Raccordez le cylindre du réfrigérant à l'orifice d'entretien. 2 Chargez la quantité de réfrigérant supplémentaire. 3 Ouvrez la vanne d'arrêt du gaz.

4.5.6 Mise en place de l'étiquette concernant

les gaz fluorés à effet de serre 1 Remplissez l'étiquette comme suit:

a Si une étiquette de gaz à effet de serre fluorée multilingue est livrée avec l'unité (voir accessoires), décollez la langue appropriée et collez-la par-dessus a. b Charge de réfrigérant en usine: reportez-vous à la plaque signalétique de l'unité c Quantité de réfrigérant supplémentaire chargée d Charge de réfrigérant totale e Emissions de gaz à effet de serre de la charge totale de réfrigérant exprimées en tonnes d'équivalent de CO

f GWP = Potentiel de réchauffement global REMARQUE En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent de CO

) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation applicable. Formule pour calculer les émissions de gaz à effet de serre: la valeur GWP du réfrigérant × la charge de réfrigérant totale [en kg] / 1000 2 Apposez l'étiquette à l'intérieur de l'unité extérieure, à côté des vannes d'arrêt du gaz et du liquide.

4.6 Raccordement du câblage

• Le câblage DOIT être effectué par un électricien agréé et DOIT être conforme à la législation en vigueur.

• Procédez aux raccords électriques sur le câblage fixe.

• Tous les composants fournis sur site et l'ensemble de l'installation électrique DOIVENT être conformes à la législation en vigueur. AVERTISSEMENT Utilisez TOUJOURS un câble multiconducteur pour l'alimentation électrique. AVERTISSEMENT Si le câble d'alimentation est endommagé, il DOIT être remplacé par le fabricant, son agent de service ou des personnes qualifiées afin d'éviter tout danger. AVERTISSEMENT Ne branchez PAS l'alimentation à l'unité intérieure. Cela pourrait provoquer une décharge électrique ou un incendie. AVERTISSEMENT

• N'utilisez PAS d'éléments électriques achetés localement dans le produit.

• Ne branchez PAS l'alimentation de la pompe d'évacuation, etc. sur le bornier de transmission. Cela pourrait provoquer une décharge électrique ou un incendie. AVERTISSEMENT Tenez le câblage d'interconnexion éloigné des tuyaux en cuivre sans isolation thermique, car ces tuyaux seront très chauds.

4.6.1 Spécifications des composants de

câblage standard Composant Câble d'alimentation Tension 220~240V Phase 1~ Fréquence 50Hz Taille des câbles DOIVENT se conformer à la législation en vigueur Câblage d'interconnexion (intérieur↔extérieur) Câble à 4 conducteurs ≥1,5 mm² et applicable pour le 220~240 V Fusible de remplacement recommandé 16A Disjoncteur de fuite à la terre DOIVENT se conformer à la législation en vigueur5 Mise en service Manuel d'installation (A)RXP20~35M5V1BSérie Split R323P519299-5B – 2018.12

4.6.2 Raccordement du câblage électrique sur

l'unité extérieure 1 Retirez le couvercle d'entretien. 2 Ouvrez l'attache. 3 Raccordez le câble d'interconnexion et l'alimentation électrique comme suit: 50 Hz220-240 V c d

a b e a Câble d'interconnexionb Câble d'alimentationc Disjoncteurd Disjoncteur de fuite à la terree Alimentation électriquef Terre 4 Serrez bien les vis des bornes. Nous recommandons d'utiliser un tournevis cruciforme.

4.7 Finalisation de l'installation de

4.7.1 Finalisation de l'installation de l'unité

extérieure 1 Isolez et installez la tuyauterie de réfrigérant et le câble d'interconnexion comme suit:

a Tuyau de gazb Isolation du tuyau de gazc Câble d'interconnexiond Tuyau de liquidee Isolation du tuyau de liquidef Ruban de finition 2 Installez le couvercle d'entretien.

4.7.2 Fermeture de l'unité extérieure

REMARQUE Lors de la fermeture du couvercle de l'unité extérieure, veillez à ce que le couple de serrage ne dépasse PAS 1,3N•m.

5 Mise en service REMARQUE Ne faites JAMAIS fonctionner l'unité sans thermistances et/ ou capteurs/contacteurs de pression au risque de brûler le compresseur.

5.1 Liste de contrôle avant la mise en

service Après l'installation de l'unité, vérifiez d'abord les points suivants. Une fois que toutes les vérifications ci-dessous sont effectuées, l'unité DOIT être fermée, et CE N'EST QU'ALORS que l'unité peut être mise sous tension. L'unité intérieure est correctement montée. L'unité extérieure est correctement montée. Le système est correctement mis à la terre et les bornes de terre sont serrées. La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette d'identification de l'unité. Le coffret électrique ne contient PAS de raccords desserrés ou de composants électriques endommagés. Il n'y a PAS de composants endommagés ou de tuyaux coincés à l'intérieur des unités intérieure et extérieure. Il n'y a PAS de fuites de réfrigérant. Les tuyaux de réfrigérant (gaz et liquide) disposent d'une isolation thermique. Les tuyaux installés sont de taille correcte et sont correctement isolés. Les vannes d'arrêt (gaz et liquide) de l'unité extérieure sont complètement ouvertes. Le câblage sur place suivant a été effectué conformément au présent document et à la législation applicable entre l'unité extérieure et l'unité intérieure. Vidange Assurez-vous que l'écoulement se fait régulièrement. Conséquence possible: De l'eau de condensation peut s'égoutter. L'unité intérieure reçoit les signaux de l'interface utilisateur. Les fils indiqués sont utilisés pour le câble d'interconnexion. Les fusibles, disjoncteurs ou les dispositifs de protection installés localement sont conformes au présent document et N'ont PAS été contournés.

5.2 Liste de vérifications pendant la

mise en service Purge d'air. Essai de fonctionnement.6 Mise au rebut Manuel d'installation

5.3 Essai de fonctionnement

Condition requise: L'alimentation DOIT être dans la plage spécifiée. Condition requise: L'essai peut être effectué en mode de refroidissement ou de chauffage. Condition requise: Le test de fonctionnement doit être effectué conformément au manuel d'utilisation de l'unité intérieure pour s'assurer que toutes les fonctions et pièces fonctionnent correctement. 1 En mode refroidissement, sélectionnez la température programmable la plus basse. En mode chauffage, sélectionnez la température programmable la plus haute. Le test peut être désactivé si nécessaire. 2 Une fois le test terminé, réglez la température à un niveau normal. En mode refroidissement: 26~28°C, en mode chauffage: 20~24°C. 3 Le système s'arrête de fonctionner 3minutes après avoir éteint l'unité. INFORMATIONS

• Même si l'unité est éteinte, elle consomme de l'électricité.

• Lorsque l'unité est remise sous tension après une coupure de courant, le mode précédemment sélectionné reprend.

5.4 Démarrage de l'unité extérieure

Reportez-vous au manuel d'installation de l'unité intérieure pour la configuration et la mise en service du système. 6 Mise au rebut REMARQUE NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigérant, de l'huile et des autres pièces DOIVENT être être conformes à la législation en vigueur. Les unités DOIVENT être traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

6.1 Aperçu: Mise au rebut

Ordre de montage habituel La mise au rebut du système consiste généralement en les étapes suivantes: 1 Pompage du système. 2 Transport du système vers un centre de traitement spécialisé. INFORMATIONS Pour plus de détails, reportez-vous au manuel d'entretien.

Pompage – fuite de réfrigérant. Si vous voulez pomper le système et qu'il y a une fuite dans le circuit de réfrigérant:

• N'utilisez PAS la fonction de pompage automatique de l'unité qui vous permet de récupérer tout le réfrigérant du système dans l'unité extérieure. Conséquence possible: Auto-combustion et explosion du compresseur en raison d'air entrant dans le compresseur en marche.

• Utilisez un système de récupération séparé de manière à ce que le compresseur de l'unité ne doive PAS fonctionner. REMARQUE Lors de l'aspiration, arrêtez le compresseur avant de retirer la tuyauterie de réfrigérant. Si le compresseur tourne toujours et que la vanne d'arrêt est ouverte lors de l'aspiration, de l'air sera aspiré dans le système. La pression anormale au niveau du cycle de réfrigérant entraînera une panne du compresseur ou d'autres dommages au système. L'aspiration consiste à extraire l'ensemble du réfrigérant du système de l'unité extérieure. 1 Retirez le couvercle de la vanne d'arrêt de liquide et de la vanne d'arrêt du gaz. 2 Effectuez le refroidissement forcé. Reportez-vous à "6.3 Démarrage et arrêt du rafraîchissement forcé" à la page33. 3 Au bout de 5 à 10 minutes (au bout de seulement 1 ou 2minutes si la température ambiante est très faible (<−10°C)), fermez la vanne d'arrêt du liquide à l'aide d'une clé hexagonale. 4 Contrôlez le collecteur si le vide est atteint. 5 Au bout de 2 à 3 minutes, fermez la vanne d'arrêt du gaz et arrêtez le rafraîchissement forcé.

a Vanne d'arrêt du gaz b Sens de fermeture c Clé hexagonale d Capuchon de vanne e Vanne d'arrêt du liquide6 Mise au rebut Manuel d'installation

6.3 Démarrage et arrêt du

rafraîchissement forcé Il existe 2méthodes pour effectuer le refroidissement forcé.

• Méthode 1. A l'aide du commutateur ON/OFF de l'unité intérieure (si présent sur l'unité intérieure).

• Méthode 2. A l'aide de l'interface utilisateur de l'unité intérieure.

6.3.1 Pour démarrer/arrêter le refroidissement

forcé à l'aide du commutateur MARCHE/ ARRÊT 1 Appuyez sur le commutateur ON/OFF pendant au moins 5secondes. Résultat: Le fonctionnement démarre. INFORMATIONS Le refroidissement forcé s'arrête automatiquement après 15minutes. 2 Pour arrêter le fonctionnement plus tôt, appuyez sur le commutateur ON/OFF.

6.3.2 Pour démarrer/arrêter le refroidissement

forcé à l'aide de l'interface utilisateur de l'unité intérieure 1 Mettez le mode de fonctionnement sur refroidissement. Pour la procédure, reportez-vous à "Exécution d'un test" dans le manuel d'installation de l'unité intérieure.7 Données techniques Manuel d'installation (A)RXP20~35M5V1BSérie Split R323P519299-5B – 2018.12 7 Données techniques Un sous-ensemble des dernières données techniques est disponible sur le site web régional de Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise).

7.1 Schéma de câblage

INDOOR OUTDOOR Pour les pièces utilisées et la numérotation, reportez-vous au schéma de câblage sur l'unité. La numérotation des pièces se fait en numéros arabes et par ordre croissant pour chaque pièce et est représentée dans l'aperçu ci-dessous au moyen du symbole "*" dans le code de la pièce. Légende du schéma de câblage unifié : DISJONCTEUR : CONNEXION : CONNECTEUR : TERRE

: TERRE DE PROTECTION (VIS) : REDRESSEUR

: CONNECTEUR DU RELAIS

DB* : PONT DE DIODES

DS* : MICROCOMMUTATEUR

IES : CAPTEUR À ŒIL INTELLIGENT

M* : MOTEUR PAS À PAS

M*C : MOTEUR DU COMPRESSEUR

M*F : MOTEUR DU VENTILATEUR

S*C : CONTACTEUR DE FIN DE COURSE

S*L : CONTACTEUR À FLOTTEUR

TC, TRC : ÉMETTEUR-RÉCEPTEUR

V*, R*V : VARISTANCE

V*R : PONT DE DIODES

Y*E : BOBINE DE LA VANNE

D'EXPANSION ÉLECTRONIQUE Y*R, Y*S : BOBINE DE L'ÉLECTROVANNE D'INVERSION

Z*C : TORE MAGNÉTIQUE

RED : ROOD GRN : GROEN GRY : GRIJS ORG : ORANJE BLK : ZWART BLU : BLAUW BRN : BRUIN

DB* : DIODEBRUG DS* : DIP-SCHAKELAAR

RED : ROJO GRN : VERDE GRY : GRIS ORG : NARANJA BLK : NEGRO BLU : AZUL

DS* : INTERRUPTOR DIP

: FUSIBILE : UNITÀ INTERNA : UNITÀ ESTERNA

: MORSETTO : MORSETTIERA

DS* : MICROINTERRUTTORE
