KULLANIM KILAVUZU ATXF71A2V1B DAIKIN

Kullanım kılavuzu Daikin oda kliması Türkçe Operation manual Daikin room air conditioner

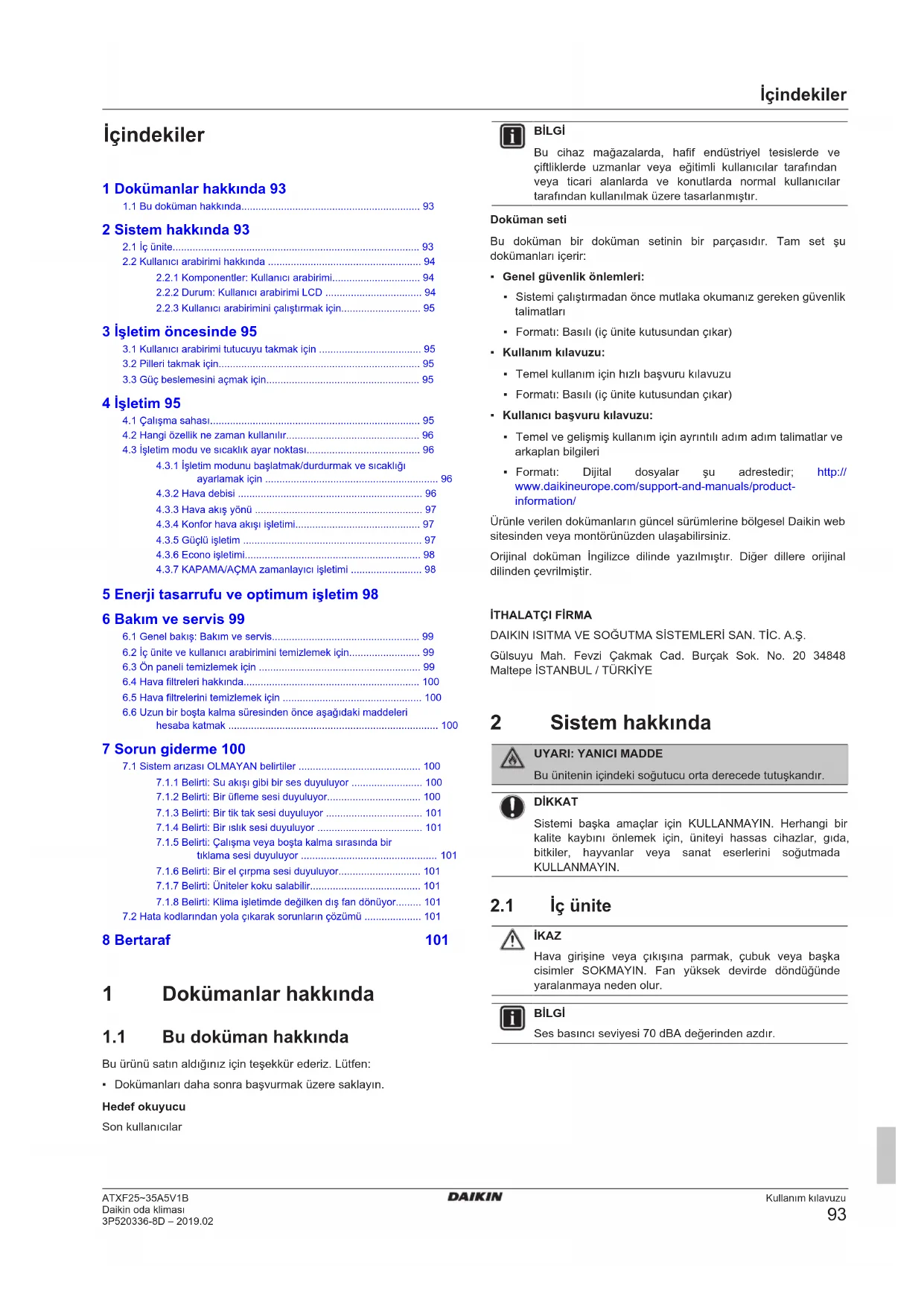

Daikin oda kliması 3P520336-8D – 2019.02 İçindekiler 1 Dokümanlar hakkında 93

1.1 Bu doküman hakkında............................................................... 93

2 Sistem hakkında 93

2.1 İç ünite....................................................................................... 93

2.2 Kullanıcı arabirimi hakkında ...................................................... 94

2.2.1 Komponentler: Kullanıcı arabirimi............................... 94

2.2.2 Durum: Kullanıcı arabirimi LCD .................................. 94

2.2.3 Kullanıcı arabirimini çalıştırmak için............................ 95

3 İşletim öncesinde 95

3.1 Kullanıcı arabirimi tutucuyu takmak için .................................... 95

3.2 Pilleri takmak için....................................................................... 95

3.3 Güç beslemesini açmak için...................................................... 95

4.2 Hangi özellik ne zaman kullanılır............................................... 96

4.3 İşletim modu ve sıcaklık ayar noktası........................................ 96

4.3.1 İşletim modunu başlatmak/durdurmak ve sıcaklığı

ayarlamak için ............................................................. 96

4.3.4 Konfor hava akışı işletimi............................................ 97

4.3.7 KAPAMA/AÇMA zamanlayıcı işletimi ......................... 98

5 Enerji tasarrufu ve optimum işletim 98 6 Bakım ve servis 99

6.1 Genel bakış: Bakım ve servis.................................................... 99

6.2 İç ünite ve kullanıcı arabirimini temizlemek için......................... 99

6.3 Ön paneli temizlemek için ......................................................... 99

6.4 Hava filtreleri hakkında.............................................................. 100

6.5 Hava filtrelerini temizlemek için ................................................. 100

6.6 Uzun bir boşta kalma süresinden önce aşağıdaki maddeleri

7.1.1 Belirti: Su akışı gibi bir ses duyuluyor ......................... 100

7.1.2 Belirti: Bir üfleme sesi duyuluyor................................. 100

7.1.3 Belirti: Bir tik tak sesi duyuluyor .................................. 101

7.1.4 Belirti: Bir ıslık sesi duyuluyor ..................................... 101

7.1.5 Belirti: Çalışma veya boşta kalma sırasında bir

tıklama sesi duyuluyor ................................................ 101

7.1.6 Belirti: Bir el çırpma sesi duyuluyor............................. 101

7.1.7 Belirti: Üniteler koku salabilir....................................... 101

7.1.8 Belirti: Klima işletimde değilken dış fan dönüyor......... 101

7.2 Hata kodlarından yola çıkarak sorunların çözümü .................... 101

8 Bertaraf 101 1 Dokümanlar hakkında

1.1 Bu doküman hakkında

Bu ürünü satın aldığınız için teşekkür ederiz. Lütfen:

• Dokümanları daha sonra başvurmak üzere saklayın. Hedef okuyucu Sonkullanıcılar BİLGİ Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda ve konutlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır. Doküman seti Bu doküman bir doküman setinin bir parçasıdır. Tam set şu dokümanları içerir:

• Genel güvenlik önlemleri:

• Sistemi çalıştırmadan önce mutlaka okumanız gereken güvenlik talimatları

• Formatı: Basılı (iç ünite kutusundan çıkar)

• Temel kullanım için hızlı başvuru kılavuzu

• Formatı: Basılı (iç ünite kutusundan çıkar)

• Kullanıcı başvuru kılavuzu:

• Temel ve gelişmiş kullanım için ayrıntılı adım adım talimatlar ve arkaplan bilgileri

• Formatı: Dijital dosyalar şu adrestedir; http:// www.daikineurope.com/support-and-manuals/product- information/ Ürünle verilen dokümanların güncel sürümlerine bölgesel Daikin web sitesinden veya montörünüzden ulaşabilirsiniz. Orijinal doküman İngilizce dilinde yazılmıştır. Diğer dillere orijinal dilinden çevrilmiştir.

Bu ünitenin içindeki soğutucu orta derecede tutuşkandır. DİKKAT Sistemi başka amaçlar için KULLANMAYIN. Herhangi bir kalite kaybını önlemek için, üniteyi hassas cihazlar, gıda, bitkiler, hayvanlar veya sanat eserlerini soğutmada KULLANMAYIN.

İKAZ Hava girişine veya çıkışına parmak, çubuk veya başka cisimler SOKMAYIN. Fan yüksek devirde döndüğünde yaralanmaya neden olur. BİLGİ Ses basıncı seviyesi 70dBA değerinden azdır.2 Sistem hakkında Kullanım kılavuzu

• Yanlış sökme veya takma elektrik çarpmasına veya yangına yol açabileceğinden, kendi başınıza ünite üzerinde değişiklik, demontaj, sökme, tekrar kurma veya tamir işlemi YAPMAYIN. Satıcınıza başvurun.

• Kaza eseri soğutucu kaçakları olması durumunda, çıplak alev olmadığından emin olun. Soğutucunun kendisi tamamen emniyetlidir, zehirli değildir ve hafif tutuşkandır, ancak fan ısıtıcıları, gaz ocakları, vs. tarafından kullanılan yanma havasının bulunduğu bir odaya kazara sızdığında zehirli gaz üretecektir. Çalıştırmaya tekrar başlamadan önce, her zaman kaçak noktasının onarıldığını veya düzeltildiğini uzman personele teyit ettirin. BİLGİ Aşağıdaki şekiller sadece örnektir ve sistem yerleşiminize tam olarak UYMAYABİLİR.

a Hava girişi b Hava çıkışı c Kanatçık (yatay kanat) d Panjur (dikey kanatlar) e Ön panel f Model isim plakası g Oda sıcaklık sensörü h Sinyal alıcı i Çalışma göstergesi (yeşil) j Zamanlayıcı lambası (turuncu) k İç ünite AÇMA/KAPAMA anahtarı l Hava filtresi AÇMA/KAPAMA butonu Kullanıcı arabirimi kayıpsa, çalışmayı başlatmak/durdurmak için iç ünitedeki AÇMA/KAPAMA butonunu kullanabilirsiniz. Bu butonu kullanarak işlem başlatıldığında, aşağıdaki ayarlar kullanılır:

• İşletim modu = Otomatik

• Sıcaklık ayarı = 25°C

• Hava debisi = Otomatik

2.2 Kullanıcı arabirimi hakkında

• Doğrudan güneş ışığı. Kullanıcı arabirimini doğrudan güneş ışığına maruz BIRAKMAYIN.

• Toz. Sinyal vericisi veya alıcısı üzerindeki toz hassasiyeti azaltır. Tozu yumuşak bir bezle silin.

• Floresan lambalar. Odada floresan lambalar varsa sinyal iletişimi sağlanamayabilir. Bu durumda montajcınızla başvurun.

• Diğer aygıtlar. Kullanıcı arabirimi sinyalleri başka aygıtları çalıştırıyorsa, diğer aygıtları kaldırın veya montajcınıza başvurun.

• Perdeler. Ünite ile kullanıcı arabirimi arasındaki sinyalin perdeler veya başka nesneler tarafından ENGELLENMEDİĞİNDEN emin olun. DİKKAT

• Kullanıcı arabirimini DÜŞÜRMEYİN.

• Kullanıcı arabirimininin ıslanmasına izin VERMEYİN.

2.2.1 Komponentler: Kullanıcı arabirimi

a Sinyal vericisi b LCD ekran c AÇMA/KAPAMA butonu d FAN ayar butonu e Sıcaklık ayar butonu f Yön değiştirme butonu g Zamanlayıcı iptal butonu h AÇMA zamanlayıcı butonu i KAPAMA zamanlayıcı butonu j Konfor hava akışı butonu k Econo butonu l Mod seçim butonu m Güçlü butonu

2.2.2 Durum: Kullanıcı arabirimi LCD

Simge Açıklama İşletim modu = Otomatik İşletim modu = Kurutma İşletim modu = Isıtma İşletim modu = Soğutma İşletim modu = Yalnız fan Güçlü işletim etkin Econo işletimi etkin İşletim etkin3 İşletim öncesinde Kullanım kılavuzu

Daikin oda kliması 3P520336-8D – 2019.02 Simge Açıklama İç ünite kullanıcı arabiriminden bir sinyal alır Geçerli sıcaklık ayarı Hava debisi = Otomatik Hava debisi = İç ünite sessiz Hava debisi = Yüksek Hava debisi = Orta yüksek Hava debisi = Orta Hava debisi = Orta düşük Hava debisi = Düşük Konfor işletimi etkin Otomatik dikey salınım etkin AÇMA zamanlayıcı etkin KAPAMA zamanlayıcı etkin

2.2.3 Kullanıcı arabirimini çalıştırmak için

a Sinyal alıcı 1 Sinyal vericisini iç ünitedeki sinyal alıcısına tutun (iletişim için maksimum mesafe 7m'dir). Sonuç: İç ünite kullanıcı arabiriminden sinyal aldığında bir ses duyacaksınız: Ses Açıklama Bip-bip İşletim başlar. Bip Ayar değişir. Uzun bip İşletim durur. 3 İşletim öncesinde

3.1 Kullanıcı arabirimi tutucuyu

b ca a Kullanıcı arabirimi b Vidalar (sahadan temin edilir) c Kullanıcı arabirimi tutucu 1 Sinyallerin üniteye ulaşabileceği bir yer seçin. 2 Tutucuyu cıvata ile duvara veya benzer bir yere takın. 3 Kullanıcı arabirimini, kullanıcı arabirimi tutucuya asın.

3.2 Pilleri takmak için

Piller yaklaşık 1 yıl dayanır. 1 Arka kapağı çıkartın. 2 Her iki pili birden takın. 3 Kapağı geri takın.

3.3 Güç beslemesini açmak için

1 Devre kesiciyi açık konuma getirin. Sonuç: Referans konumunu ayarlamak için iç ünitenin kanadı açılır ve kapanır. 4 İşletim

İşletim modu Çalışma sahası Soğutma (a)(b)

• Dış sıcaklık: –10~46°C DB

• İç sıcaklık: 18~32°C DB

• İç nem: ≤80% Isıtma (a)

• Dış sıcaklık: –15~24°C DB

• İç sıcaklık: 10~30°C DB Kurutma (a)

• Dış sıcaklık: –10~46°C DB

• İç sıcaklık: 18~32°C DB

• İç nem: ≤80%4 İşletim Kullanım kılavuzu

Daikin oda kliması 3P520336-8D – 2019.02 (a) Ünite çalışma aralığının dışında çalışırsa, bir güvenlik cihazı sistemin çalışmasını durdurabilir. (b) Ünite çalışma aralığının dışında çalışırsa, yoğuşma ve su damlaması meydana gelebilir.

4.2 Hangi özellik ne zaman kullanılır

Hangi özellikleri kullanacağınızı belirlemek için aşağıdaki tabloyu kullanabilirsiniz: Özellik Görevler Temel özellikler İşletim modları ve sıcaklık Sistemi başlatmak/durdurmak ve sıcaklığı ayarlamak için:

• Bir odayı ısıtın veya soğutun.

• Isıtma veya soğutma olmadan bir odaya hava üfleyin.

• Bir odadaki nemi azaltın.

• Otomatik modda, otomatik olarak uygun bir sıcaklık ve işletim modu seçin. Hava akış yönü Hava akış yönünü ayarlamak için (salınım veya sabit konum). Hava debisi Odaya üflenen hava miktarını ayarlamak için. Daha sessiz çalışmak için. Gelişmiş özellikler Econo Diğer güç tüketen aletleri de kullanırken sistemi kullanmak için. Enerji tasarrufu yapmak için. Konfor İnsanlara doğrudan temas etmeyen konforlu bir hava akışı sağlamak. Güçlü Odayı hızla soğutmak veya ısıtmak için. AÇMA zamanlayıcı + KAPAMA zamanlayıcı Sistemi otomatik olarak AÇIK veya KAPALI konuma getirmek için.

4.3 İşletim modu ve sıcaklık ayar

noktası Ne zaman. Şunları yapmak istediğiniz zaman sistem işletim modunu ayarlayın ve sıcaklığı ayarlayın:

• Bir odayı ısıtma veya soğutma

• Isıtma veya soğutma olmadan bir odaya hava üfleme

• Bir odadaki nemi azaltma Neyi. Kullanıcı seçimine bağlı olarak sistem farklı şekilde çalışır. Ayar Açıklama Otomatik Sistem bir odayı sıcaklık ayar noktasına kadar soğutur veya ısıtır. Gerekirse soğutma ve ısıtma arasında otomatik olarak geçiş yapar. Kurutma Sistem bir odadaki nemi azaltır. Isıtma Sistem bir odayı sıcaklık ayar noktasına kadar ısıtır. Soğutma Sistem bir odayı sıcaklık ayar noktasına kadar soğutur. Fan Sistem sadece hava akışını (hava debisi ve hava akış yönü) kontrol eder. Sistem sıcaklığı kontrol ETMEZ. Ek bilgi:

• Dış sıcaklık. Dış hava sıcaklığı çok yüksek veya çok düşük olduğunda sistemin soğutma veya ısıtma etkisi azalır.

• Buz çözme işletimi. Isıtma işletimi sırasında dış ünitede don oluşabilir ve ısıtma kapasitesini düşürebilir. Bu durumda, sistem buzu gidermek için buz çözme işletimine otomatik olarak geçer. Buz çözme işletimi sırasında, iç üniteden sıcak hava ÜFLENMİYOR.

4.3.1 İşletim modunu başlatmak/durdurmak ve

sıcaklığı ayarlamak için : Ünite çalışıyor. : İşletim modu = Otomatik : İşletim modu = Kurutma : İşletim modu = Isıtma : İşletim modu = Soğutma : İşletim modu = Yalnız fan : Ayar sıcaklığını gösterir. 1 İşletim modunu seçmek için üzerine bir kez veya daha fazla basın. Sonuç: Mod aşağıdaki sırayla ayarlanacaktır: 2 İşletimi başlatmak için üzerine basın. Sonuç: LCD'de görüntülenir. Sonuç: Çalışma lambası yanar. 3 Sıcaklığı düşürmek veya yükseltmek için veya üzerine butonunda bir kez veya daha fazla basın. Not: Kurutma veya yalnız fan modunu kullanırken, sıcaklığı ayarlanamaz. 4 İşletimi durdurmak için üzerine basın. Sonuç: LCD'den görüntüsü kaybolur. Sonuç: Çalışma lambası söner.

1 üzerine basarak şunları seçin: " " ile " " arasında 5 adet hava debisi seviyesi Otomatik hava akışı hızı işletimi İç ünite sessiz işletimi. Hava akışı hızı " " olarak ayarlandığında, üniteden gelen gürültü azalacaktır.4 İşletim Kullanım kılavuzu

Daikin oda kliması 3P520336-8D – 2019.02 BİLGİ

• Ünite soğutma veya ısıtma modunda sıcaklık ayar noktasına ulaşırsa fan çalışmayı durdurur.

• Kurutma işletimi kullanılırken, hava debisi ayarı YAPILAMAZ. Hava debisini ayarlamak için 1 Hava akış ayarını aşağıdaki sırayla değiştirmek için üzerine basın.

4.3.3 Hava akış yönü

Ne zaman. Hava akış yönünü istendiği gibi ayarlayın. Neyi. Sistem, kullanıcı seçimine (salınım veya sabit konum) bağlı olarak hava akışını farklı şekilde yönlendirir. Dikey kanatları hareket ettirerek bunu yapar. Ayar Hava akış yönü Dikey otomatik salınım Yukarı aşağı hareket eder. [—] Sabit bir konumda kalır. İKAZ

• Kanat açısını ayarlamak için DAİMA bir kullanıcı arabirimi kullanın. Kanat salınırken elle zorla hareket ettirdiğinizde, mekanizma kırılacaktır.

• Panjurları ayarlarken dikkatli olun. Hava çıkışının içinde yüksek hızda dönen bir fan vardır. Not: Kanadın hareket sahası işletim moduna göre değişir. Yukarı ve aşağı salınım ayarı sırasında hava debisi düşük olarak değiştirildiğinde, kanat üst konumda durur.

a Soğutma veya kurutma işletiminde kanat aralığı b Isıtma işletiminde kanat aralığı c Yalnız fan işletiminde kanat aralığı Hava akış yönünü ayarlamak için 1 Otomatik yön değiştirmeyi kullanmak için üzerine basın. Sonuç: LCD'de görüntülenir. Sonuç: Kanat (yatay kanatçık) yön değiştirmeye başlayacaktır. 2 Sabit konumu kullanmak için kanat istenilen konuma geldiğinde üzerine basın. Sonuç: LCD'den görüntüsü kaybolur. Panjurları (dikey kanatçıklar) ayarlamak için 1 1 veya her iki düğmeyi tutup panjurları hareket ettirin.

a Düğmeler BİLGİ Ünite bir odanın köşesine kurulduğunda, panjurların yönü duvardan uzağa bakmalıdır. Bir duvar havayı bloke ederse verimlilik düşecektir.

4.3.4 Konfor hava akışı işletimi

Bu işletim ısıtma veya soğutma işletim modunda kullanılabilir. İnsanlara doğrudan temas etmeyen konforlu bir esinti sağlayacaktır. Sistem, otomatik olarak sabit hava akışı konumunu soğutma işletim modunda yukarı ve ısıtma işletim modunda aşağı doğru ayarlar. Soğutma işletim modu Isıtma işletim modu BİLGİ Güçlü ve Konfor hava akışı işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır. Dikey otomatik salınım seçilirse, Konfor hava akışı işletimi iptal edilir. Konfor hava akışı işletimini başlatmak/durdurmak için 1 Başlatmak için üzerine basın. Sonuç: Kanat konumu değişir, LCD'de görüntülenir ve hava debisi otomatiğe ayarlanır. Mod Kanat konumu… Soğutma/Kurutma Yukarı Isıtma Aşağı 2 Durdurmak için üzerine basın. Sonuç: Kanat, Konfor hava akışı modundan önceki konumuna dönecektir; LCD ekrandan kaybolur.

Bu işletim herhangi bir işletim modunda soğutma/ısıtma etkisini hızla maksimuma çıkarır. Maksimum kapasiteyi alabilirsiniz. BİLGİ Güçlü işletim Econo ve Konfor hava akış işletimi ile birlikte KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır. Zaten maksimum kapasitede çalışıyorsa güçlü işletim ünitenin kapasitesini ARTIRMAYACAKTIR. Güçlü işletimi başlatmak/durdurmak için 1 Başlatmak için üzerine basın.5 Enerji tasarrufu ve optimum işletim Kullanım kılavuzu

Daikin oda kliması 3P520336-8D – 2019.02 Sonuç: LCD'de görüntülenir. Güçlü işletim 20dakika sürer; daha sonra, işletim önceden ayarlanmış moda döner. 2 Durdurmak için üzerine basın. Sonuç: LCD'den görüntüsü kaybolur. Not: GÜÇLÜ işletim yalnız ünite çalışırken ayarlanabilir. üzerine basar veya işletim modunu değiştirirseniz, işletim iptal edilecektir; LCD'den kaybolur.

4.3.6 Econo işletimi

Maksimum güç tüketimi değerini sınırlayarak verimli işletimi sağlayan bir fonksiyondur. Bu fonksiyon, ürün diğer aygıtlarla beraber çalışırken bir devre kesicinin devreye girmemesine dikkat edilmesi gereken durumlarda yararlıdır. BİLGİ

• Güçlü ve Econo işletimi aynı anda KULLANILAMAZ. Seçilen son fonksiyon öncelik kazanır.

• Econo işletimi, kompresörün dönüş hızını sınırlayarak dış ünitenin güç tüketimini azaltır. Enerji tüketimi zaten düşükse, Econo işlemi güç tüketimini daha da AZALTMAZ. Econo işletimi başlatmak/durdurmak için 1 Başlatmak için üzerine basın. Sonuç: LCD'de görüntülenir. 2 Durdurmak için üzerine basın. Sonuç: LCD'den görüntüsü kaybolur.

4.3.7 KAPAMA/AÇMA zamanlayıcı işletimi

Zamanlayıcı fonksiyonları klimayı gece veya sabah otomatik olarak kapalı/açık konuma getirmek için kullanışlıdır. KAPAMA zamanlayıcı ile AÇMA zamanlayıcı kombinasyon halinde de kullanılabilir. BİLGİ Şu durumlarda zamanlayıcıyı tekrar programlayın:

• Bir kesicinin üniteyi kapatması.

• Kullanıcı arabirimindeki pilleri değiştirdikten sonra. AÇMA zamanlayıcı işletimini başlatmak/durdurmak için 1 Başlatmak için üzerine basın. Sonuç: LCD üzerinde görüntülenir ve zamanlayıcı lambası yanar. BİLGİ üzerine her basışta saat ayarı 1 saat ilerler. Zamanlayıcı 1 ila 12 saat arasında ayarlanabilir. 2 Durdurmak için üzerine basın. Sonuç: LCD'den kaybolur ve zamanlayıcı lambası söner. KAPAMA zamanlayıcı işletimini başlatmak/ durdurmak için 1 Başlatmak için üzerine basın. Sonuç: LCD üzerinde görüntülenir ve zamanlayıcı lambası yanar. BİLGİ üzerine her basışta saat ayarı 1 saat ilerler. Zamanlayıcı 1 ila 9 saat arasında ayarlanabilir. 2 Durdurmak için üzerine basın. Sonuç: LCD'den kaybolur ve zamanlayıcı lambası söner. BİLGİ AÇMA/KAPAMA zamanlayıcı ayarlandığında, zaman ayarı hafızada saklanır. Kullanıcı arabirimi pilleri değiştirildiğinde hafıza sıfırlanır. Gece ayar modunu KAPAMA zamanlayıcı ile birlikte kullanma Klima, aşırı soğutma/ısıtmayı önlemek ve rahat bir uyku sıcaklığı sağlamak için sıcaklık ayarını (soğutma sırasında 0,5°C yukarı, ısıtmada 2,0°C aşağı) otomatik olarak ayarlar. KAPAMA zamanlayıcı ve AÇMA zamanlayıcı kombinasyonu için 1 Zamanlayıcıları ayarlamak için, bkz. "KAPAMA zamanlayıcı işletimini başlatmak/durdurmak için" [4 98] ve "AÇMA zamanlayıcı işletimini başlatmak/durdurmak için"[498]. Sonuç: LCD'de ve görüntülenir. 2 2 zamanlayıcıyı kombine ederseniz LCD'de neyin görüntülendiğine ilişkin örnek: 5 Enerji tasarrufu ve optimum işletim BİLGİ

• Ünite KAPALI olsa bile elektrik tüketir.

• Elektrik kesintisinden sonra güç tekrar açıldığında, daha önce seçilmiş olan moda geri dönülür. İKAZ Küçük çocukları, bitkileri veya hayvanları HİÇBİR ZAMAN hava akışına doğrudan maruz bırakmayın. DİKKAT İç ünitenin ve/veya dış ünitenin altına ıslanabilecek nesneler YERLEŞTİRMEYİN. Aksi taktirde, ünitede veya soğutucu borularında yoğuşma, hava filtresindeki pislik veya drenaj tıkanması damlamaya neden olarak ünitenin altındaki nesnelerin kirlenmesine veya hasar görmesine yol açabilir. UYARI Tutuşabilir bir sprey şişesini klimanın yakınına KOYMAYIN ve ünitenin yakınında sprey KULLANMAYIN. Bunun yapılması bir yangına yol açabilir. İKAZ Tütsüleme tipi böcek ilacı kullanırken sistemi ÇALIŞTIRMAYIN. Kimyasallar ünite içinde toplanabilir ve kimyasallara aşırı duyarlı kimselerin sağlığını tehlikeye atabilir.6 Bakım ve servis Kullanım kılavuzu

Daikin oda kliması 3P520336-8D – 2019.02 6 Bakım ve servis Ürünlerimizin kullanım ömrü on (10) yıldır. Tüm yetkili servis istasyonlarına ve yedek parça malzemelerinin temin edileceği yerlere ilişkin güncel iletişim bilgileri internet sitemizde yer almaktadır. Tüm yetkili servis istasyonu bilgilerimiz, Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde yer almaktadır.

6.1 Genel bakış: Bakım ve servis

Montajcı bir yıllık bakım yapmalıdır. Soğutucu hakkında Bu ürün florlu sera gazları içerir. Gazları KESİNLİKLE atmosfere deşarj etmeyin. Soğutucu tipi: R32 Küresel ısınma potansiyel (GWP) değeri: 675 DİKKAT Florlu sera gazları hakkındaki geçerli mevzuat, ünitenin soğutucu şarjının hem ağırlık hem de CO

eşdeğeri olarak belirtilmesini gerektirir.

eşdeğeri ton miktarını hesaplamak için formül: Soğutucunun GWP değeri × toplam soğutucu şarjı [kg olarak]/1000 Daha fazla bilgi için lütfen montaj görevlisi ile temas kurun. UYARI Ünitenin içindeki soğutucu orta derecede tutuşkandır, ancak normal olarak sızıntı YAPMAZ. Soğutucu odanın içinde kaçak yapar ve ocak, ısıtıcı ya da fırın ateşi ile temas ederse, yangın veya zararlı gaz oluşumuna yol açabilir. Alevli ısıtma cihazlarını kapatın, odayı havalandırın ve üniteyi aldığınız satıcıyla temas kurun. Servis elemanı, soğutucunun kaçak yaptığı kısımdaki onarımı yaptığını teyit edinceye kadar üniteyi KULLANMAYIN. UYARI

• Soğutucu çevrimi parçalarını DELMEYİN ya da YAKMAYIN.

• Üretici tarafından önerilenler dışında temizlik malzemeleri veya buz çözme işlemini hızlandırma yöntemleri KULLANMAYIN.

• Sistemin içindeki soğutucunun kokusuz olduğuna dikkat edin. UYARI Cihaz sürekli ateşleme kaynaklarının (örnek: açık alevler, çalışan bir gazlı gereç veya çalışan bir elektrikli ısıtıcı) bulunmadığı bir odada saklanacaktır. DİKKAT Bakım yetkili montajcı veya servis personeli tarafından YAPILMALIDIR. En az yılda bir kez bakım yapılmasını öneririz. Ancak, yürürlükteki mevzuat daha kısa bakım aralıkları gerektirebilir. TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ Klimayı veya hava filtresini temizlemek için çalışmayı durdurduğunuzdan ve tüm güç beslemelerini kapattığınızdan emin olun. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir. UYARI Olası elektrik çarpması kazalarını veya yangınları önlemek için:

• Üniteyi KESİNLİKLE yıkamayın.

• Üniteyi KESİNLİKLE elleriniz ıslakken çalıştırmayın.

• Ünite üzerine KESİNLİKLE su içeren öğeler koymayın. İKAZ Uzun süre kullanımdan sonra ünite standı ve bağlantısında hasar kontrolü gerçekleştirin. Hasarlı ise, ünite düşebilir ve yaralanmaya yol açabilir. İKAZ Isı eşanjörü kanatçıklarına DOKUNMAYIN. Bu kanatçıklar keskindir ve kesilme yaralanmasına yol açabilir. UYARI Yüksek yerlerde merdivenle çalışırken dikkatli olmak gerekir.

6.2 İç ünite ve kullanıcı arabirimini

temizlemek için DİKKAT

• Benzin, benzen, tiner, parlatma tozu veya sıvı böcek ilacı KULLANMAYIN. Olası sonuç: Renk bozulması ve deformasyon.

• 40°C veya daha sıcak su veya hava KULLANMAYIN. Olası sonuç: Renk bozulması ve deformasyon.

• Parlatma bileşimi KULLANMAYIN.

• Ovma fırçası KULLANMAYIN. Olası sonuç: Yüzey kaplaması soyulur.

• Son kullanıcı olarak, ünitenin iç kısımlarını ASLA kendiniz temizleyemezsiniz; bu işin kalifiye bir servis elemanı tarafından yapılması gerekir. Satıcınıza başvurun. TEHLİKE: ELEKTRİK ÇARPMASI SONUCU ÖLÜM RİSKİ Temizlikten önce, çalışmayı durdurun, kesiciyi kapatın ya da besleme kordonunu fişten çekin. Aksi takdirde elektrik çarpması ve yaralanma meydana gelebilir. 1 Yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral deterjan kullanın.

6.3 Ön paneli temizlemek için7 Sorun giderme

Kullanım kılavuzu ATXF25~35A5V1BDaikin oda kliması3P520336-8D – 2019.02 1 Ön paneli yumuşak bir bezle temizleyin. Lekeleri temizlemek zor ise, su veya nötral deterjan kullanın.

6.4 Hava filtreleri hakkında

Üniteyi kirli filtrelerle çalıştırmak, şu anlama gelir:

• yetersiz ısıtma/soğutma,

• kokuya neden olunur.

6.5 Hava filtrelerini temizlemek için

1 Her bir hava filtresinin ortasındaki tırnağı itin, sonra aşağı çekin. 2 Hava filtrelerini çekip çıkarın.

3 Hava filtrelerini suyla yıkayın veya elektrik süpürgesiyle temizleyin. 4 Yaklaşık 10 ila 15 dakika boyunca ılık suya batırın. 5 Tüm filtreleri orijinal konumlarına geri takın. BİLGİ

• Toz kolayca ÇIKMAZSA, ılık suyla seyreltilmiş nötral deterjanla yıkayın. Hava filtrelerini gölgede kurutun.

• Hava filtrelerinin 2 haftada bir temizlenmesi önerilir.

6.6 Uzun bir boşta kalma süresinden

önce aşağıdaki maddeleri hesaba katmak Ünitenin içinin kurutulması için üniteyi birkaç saat yalnız fan işletiminde çalıştırın. 1 üzerine basın ve yalnız fan işletimini seçin. 2 İşletimi başlatmak için üzerine basın. 3 İşletim durduktan sonra, kesiciyi kapatın. 4 Hava filtrelerini temizleyin ve orijinal konumlarına tekrar yerleştirin. 5 Kullanıcı arabirimindeki pilleri çıkarın. BİLGİ Bir uzman tarafından periyodik olarak bakım yapılması önerilir. Uzman bakımı için satıcınıza başvurun. Bakım masrafları müşteri tarafından karşılanacaktır. Bazı işletim şartlarında, birkaç sezon kullandıktan sonra ünitenin içi kirlenebilir. Bu, düşük performansa neden olur. 7 Sorun giderme Aşağıdaki arızalardan biri meydana gelirse, aşağıda gösterilen önlemleri alın ve satıcınızla iletişime geçin. UYARI İşletimi durdurun ve beklenmedik herhangi bir şey olursa (yanık kokusu, vs.) gücü KAPATIN. Böyle durumlarda üniteyi çalışır durumda bırakmak kırılmaya, elektrik çarpmasına veya yangına yol açabilir. Satıcınıza başvurun. Sistem yetkili bir servis elemanı tarafından ONARILMALIDIR. Arıza Önlem Sigorta, kesici veya toprak kaçağı kesicisi gibi bir emniyet cihazı sık sık devreye girdiğinde veya AÇMA/ KAPAMA anahtarı düzgün ÇALIŞMADIĞINDA. Ana güç anahtarını KAPATIN. Üniteden su sızıyorsa. İşletimi durdurun. İşletim düğmesi iyi ÇALIŞMIYOR. Güç beslemesini KAPATIN. Eğer kullanıcı arabirim ekranı ünite numarasını gösteriyor, işletim lambası yanıp sönüyor ve arıza kodu görünüyorsa. Montajcınıza haber verin ve arıza kodunu bildirin. Yukarıda bahsedilen durumlar dışında sistem doğru çalışmıyor ve yukarıda bahsedilen hiçbir arıza YOKSA, aşağıdaki prosedürlere göre sistemi inceleyin. BİLGİ Daha fazla sorun giderme ipucu için http:// www.daikineurope.com/support-and-manuals/product- information/ adresinde bulunan referans kılavuzuna bakın. Yukarıdaki bütün maddeleri kontrol ettikten sonra, problemi kendiniz gideremiyorsanız montajcınızla temas kurun ve belirtileri, ünitenin tam model ismini (mümkünse imalat numarası ile birlikte) ve kurulma tarihini (muhtemelen garanti kartı üzerinde yazılıdır) bildirin.

7.1 Sistem arızası OLMAYAN belirtiler

Aşağıdaki belirtiler sistem arızası DEĞİLDİR:

7.1.1 Belirti: Su akışı gibi bir ses duyuluyor

• Bu sese, ünitenin içinde akan soğutucu akışkan neden olur.

• Bu ses, soğutma veya kurutma işletimi sırasında üniteden su akıp gittiğinde ortaya çıkabilir.

7.1.2 Belirti: Bir üfleme sesi duyuluyor

Bu ses, soğutucu akışının yönü değiştirildiğinde (örneğin, soğutmadan ısıtmaya geçerken) oluşturulur.8 Bertaraf Kullanım kılavuzu

7.1.3 Belirti: Bir tik tak sesi duyuluyor

Sıcaklık değişimlerinden dolayı ünite boyutunda hafif genleşme veya daralma meydana geldiğinde bu ses çıkar.

7.1.4 Belirti: Bir ıslık sesi duyuluyor

Bu ses, buz çözme işletimi sırasında akan soğutucu akışkan tarafından üretilir.

7.1.5 Belirti: Çalışma veya boşta kalma

sırasında bir tıklama sesi duyuluyor Bu ses, soğutucu akışkan kontrol valfleri veya elektrik parçaları çalıştığı zaman üretilir.

7.1.6 Belirti: Bir el çırpma sesi duyuluyor

Bu ses, odanın kapıları ve pencereleri kapalıyken harici bir cihazın (örn. tahliye fanı, davlumbaz aspiratörü) oda dışına hava emmesi sırasında üretilir. Kapıları veya pencereleri açın ya da cihazı kapatın.

7.1.7 Belirti: Üniteler koku salabilir

Ünite oda, mobilya, sigara vs. kokusunu emebilir ve ardından onu yeniden yayabilir.

7.1.8 Belirti: Klima işletimde değilken dış fan

• İşletim durduktan sonra. Dış fan sistem koruması için 30 saniye daha dönmeye devam eder.

• Klima işletimde değilken. Dış sıcaklık çok yüksek olduğunda, dış fan sistem koruması için dönmeye başlar.

7.2 Hata kodlarından yola çıkarak

sorunların çözümü Kullanıcı arabirimi ile arıza teşhisi Ünite bir sorunla karşılaşırsa, kullanıcı arabiriminden hata kodunu kontrol ederek hatayı tanımlayabilirsiniz. Hata kodunu sıfırlamadan önce sorunu anlaşılması ve önlem alınması önem taşır. Bu işlem yetkili bir montör veya yerel satıcınız tarafından gerçekleştirilmelidir. BİLGİ Aşağıdakiler için servis kılavuzuna başvurun:

• Tüm hata kodları listesi

• Her bir hata için daha ayrıntılı sorun giderme ilkeleri Hata kodunu kullanıcı arabiriminden kontrol etmek için 1 Kullanıcı arabirimini üniteye doğrultun ve düğmesine yaklaşık 5saniye basın. Sonuç: Sıcaklık ayar ekranı bölümünde yanıp söner. 2 Kullanıcı arayüzünü üniteye doğrultun ve sürekli bir bip sesi duyana kadar düğmesine art arda basın. Sonuç: Kod şimdi ekranda görüntülenir. BİLGİ

• Kısa bir bip sesi ve ardarda 2 bip sesi uyuşmayan kodları belirtir.

• Kod ekranını iptal etmek için butonunu 5saniye basılı tutun. Butona 1dakika içinde basılmadığı zaman da kod ekrandan kaybolacaktır. Sistem Hata kodu Açıklama Normal Hata kodu Açıklama Soğutucu eksikliği Aşırı voltaj tespiti Sinyal iletimi hatası (iç ünite ile dış ünite arasında) İç/dış ünite kombinasyon arızası İç ünite Hata kodu Açıklama İç ünite PCB anormalliği Donma koruması veya yüksek basınç kontrolü Fan motoru (DC motor) anormalliği Oda sıcaklığı termistör anormalliği Dış ünite Hata kodu Açıklama 4 yollu vana anormalliği Dış ünite PCB anormalliği Aşırı yük aktivasyonu (kompresör aşırı yüklenmesi) Kompresör kilidi DC fan kilidi Giriş gücü aşırı akımı Deşarj borusu sıcaklık kontrolü Yüksek basınç kontrolü (soğutma modunda) Kompresör sistemi sensörü anormal çalışıyor Konum sensörü anormal çalışıyor DC voltaj / akım sensörü anormalliği Dış sıcaklık termistör anormalliği Deşarj borusu termistör anormalliği Dış ısı eşanjörü termistör anormalliği Elektrikli parçalar ısı hatası Radyasyon kanadı sıcaklık yükselmesi İnverter anlık aşırı akımı (DC) Radyasyon kanat termistörü anormalliği Kompresör iç sıcaklık hatası 8 Bertaraf DİKKAT Sistemi kendi kendinize demonte etmeye ÇALIŞMAYIN: sistemin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler ilgili mevzuata uygun olarak GERÇEKLEŞTİRİLMELİDİR. Üniteler yeniden kullanım, geri dönüştürme ve kazanım için özel bir işleme tesisinde İŞLENMELİDİR.DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş.
