Ürün Tipi	LED Ekran İçin Yer Kaidesi
Marka	Viewsonic
Model	LDSTND003
Uyumluluk	Yalnızca ViewSonic Direct View LD108-121 ile
Malzemeler	Çelik

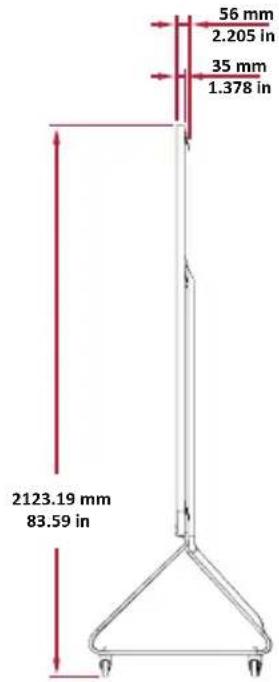

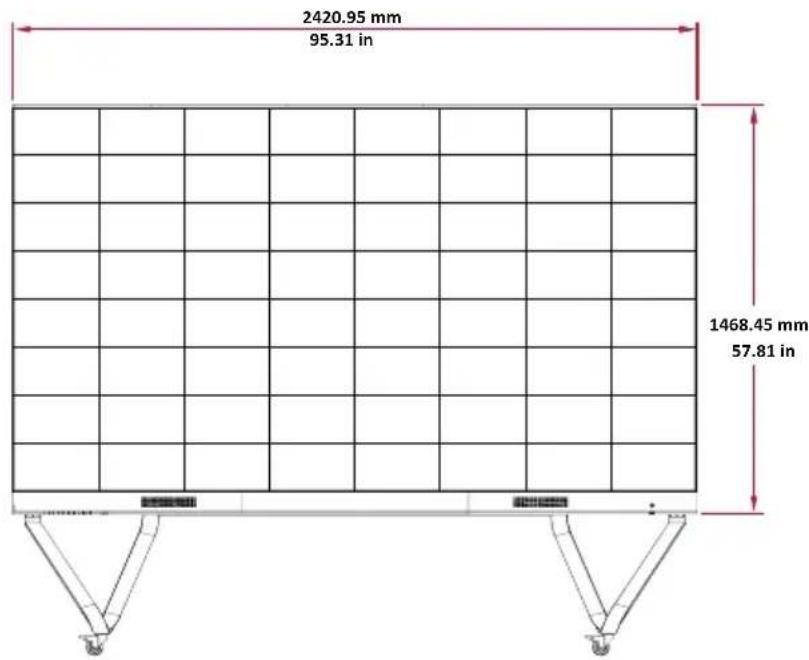

Maksimum Yükseklik	Yaklaşık 2000 mm
Genişlik	Yaklaşık 1500 mm
Derinlik	Yaklaşık 800 mm
Toplam Ağırlık	Yaklaşık 50 kg
Yük Kapasitesi	100 kg'a kadar
Tekerlekler	Evet, frenli
Ana İşlevler	LED ekran desteği, tekerlekler üzerinde taşıma imkanı
Kurulum	Sağlanan aletlerle (Allen anahtarı) montaj gerektirir
Dahil Edilen Aletler	Altıgen anahtar (Allen)
Sağlanan Bağlantı Elemanları	M6 x 80 mm cıvatalar, M6 x 10 mm vidalar, KM3 x 6 mm vidalar
Güvenlik	Devrilme riski – yalnızca düz zeminde yuvarlayın, taşımadan önce tekerlekleri kilidini açın, ekranın önünü itmeyin
Bakım	Kuru bir bezle temizleyin; aşındırıcı ürünler kullanmayın
Yedek Parçalar	Cıvatalar, vidalar, Allen anahtarı isteğe bağlı olarak mevcuttur
Onarılabilirlik	ViewSonic yetkili teknisyeni tarafından onarılabilir
Garanti	2 yıl (üretici koşullarına göre)

Sık sorulan sorular - LDSTND003 VIEWSONIC

LDSTND003 kaidesinin desteklediği maksimum ağırlık nedir?

Kaide, yalnızca ViewSonic Direct View LD108-121 modelini desteklemek üzere tasarlanmıştır. Ekran ve desteğin toplam ağırlığı 100 kg'ı geçmemelidir.

Bu desteği LD108-121 dışındaki ekranlarla kullanabilir miyim?

Hayır, kılavuza göre bu destek yalnızca ViewSonic Direct View LD108-121 ile kullanılmalıdır. Diğer modellerle kullanım dengesizliğe ve yaralanmalara neden olabilir.

Yer kaidesi nasıl monte edilir?

Sol (C) ve sağ (E) destekleri, M6 x 80 mm cıvatalar (B) ve Allen anahtarı (A) ile alt travers (D)'ye sabitleyin. Ardından üst travers (F)'yi dört cıvata ile desteklere sabitleyin. Tüm cıvataları doğru şekilde sıkın.

Sistem kontrol kutusu nasıl kurulur?

Kontrol kutusu panelini dikkatlice katlayın, alt traversin 6 deliğine hizalayın ve 6 adet M6 x 10 mm vida ile sabitleyin. Kutunun iki yarısını birleştirmek için iki ek vida takın.

Merkez kutuları nasıl kurulur?

Montaj braketlerini merkez kutularının arkasına gösterildiği gibi yerleştirin. Her kutuyu kaideye kaldırın, braketi üst travers kanalına sabitleyin ve ardından sağlanan vidalarla vidalayın. Kancaları altıgen aletle kilitleyin.

LED modülleri nasıl kurulur?

Antistatik eldivenler giyin. Her LED modülünü, modül numaralarını kutu numaralarıyla eşleştirerek takın. Modüllerin boşluksuz aynı hizada olduğundan emin olun. Gerekirse hafifçe vurun.

Yer kaidesi nasıl temizlenir?

Tozu silmek için yumuşak ve kuru bir bez kullanın. Cilaya zarar verebilecek kimyasal veya aşındırıcı ürünler kullanmayın.

Kaide devrilirse ne yapmalı?

Desteği taşımadan önce tekerleklerin kilitlerinin açık olduğundan emin olun. Ekranın önünü asla itmeyin. Kaide devrilirse, inceleme için ViewSonic teknik desteği ile iletişime geçin.

LDSTND003 için yedek parçalar nerede bulunur?

Cıvatalar, vidalar ve Allen anahtarı dahildir. Ek parçalar için ViewSonic yetkili satıcısıyla iletişime geçin veya üreticinin web sitesine bakın.

Kaidenin garantisi ne kadar sürer?

Standart garanti, satın alma tarihinden itibaren 2 yıldır. ViewSonic web sitesindeki belirli koşullara bakın.

KULLANIM KILAVUZU LDSTND003 VIEWSONIC

Hizli Bavlangiç Kilavuzu

Aandeslag

Zemin standi stege bagl bir aksesuardir. LED Ekraninizi stand uzerine takmak ve kurmak icin asagidaki talimatlari izleyin.

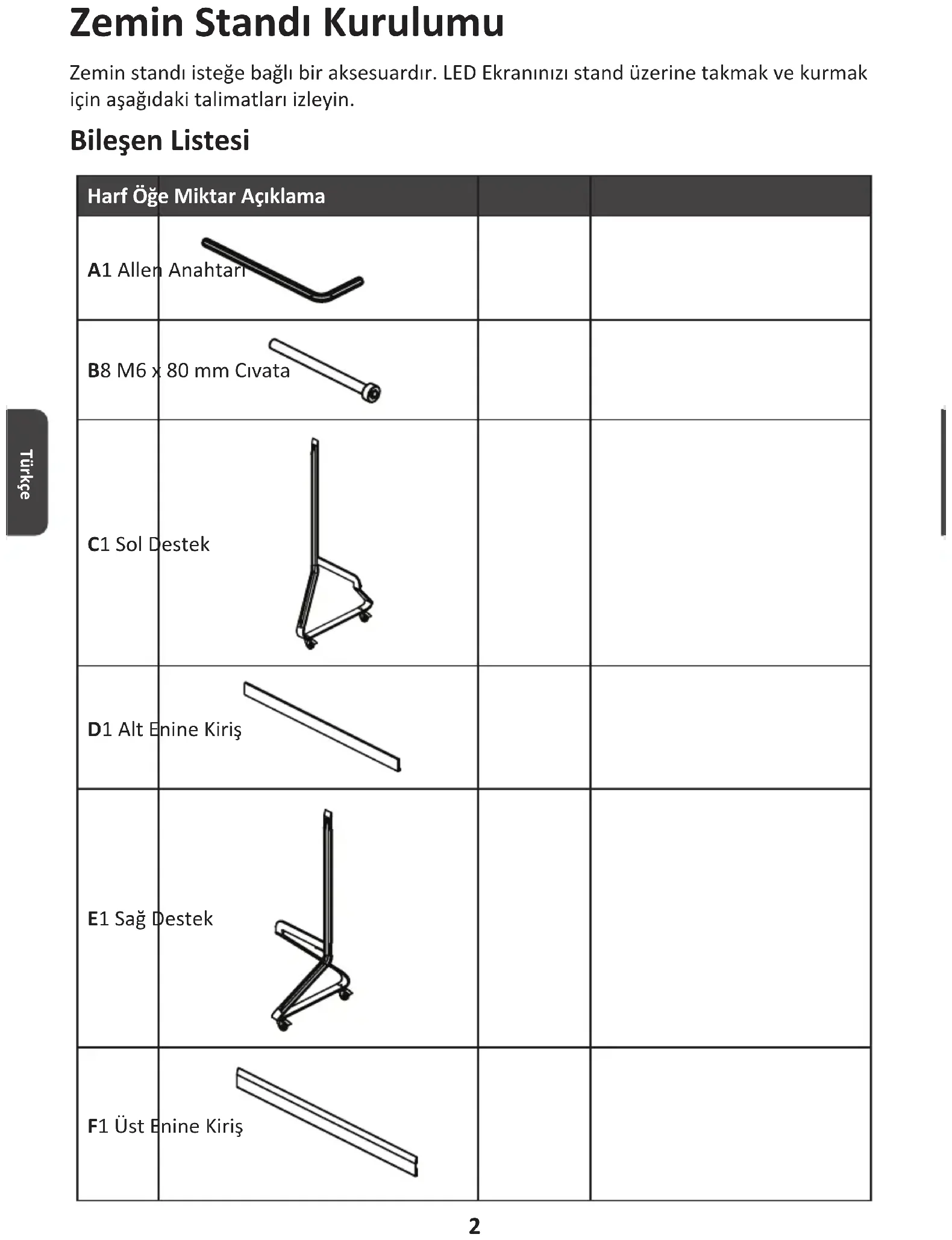

Bileşen Listesi

Harf Öğe Miktar Açıklama
A1 Allen Anahtari
B8 M6 x 80 mm Cıvata
C1 Sol Destek
D1 Alt Eine Kiriş
E1 Sag Destek
F1 Üst Eine Kiriş

DIKKAT

• Bu Stand yalnizca ViewSonic Direct View LD108-121 ile kullanilmaldir. Bu standinbara modellerle kullanilmasi dengesizlige ve yaralanmaya neden olabilir.

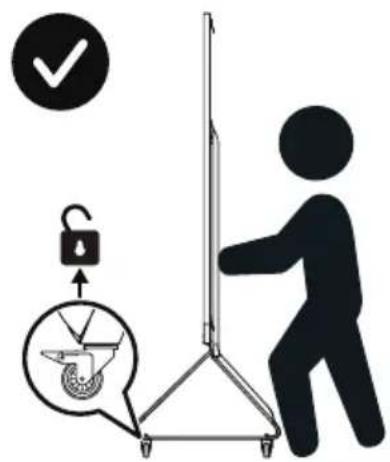

! DEVRILME TEHLIKESI!

• Standı kablo üzerinde, purüzlu, kirlı, yumusak veya)yüksek eğimli yüseylerde YUVARLAMAYIN.
• Ekranın onunjıTTIRMEYIN. Taşimadan.Once daima tekerleklerin kilidiinceton. Bu uyariya uyulmaması, ekipmanın hasar görmesine ve kişisel yaralanmaya neden olabilir.

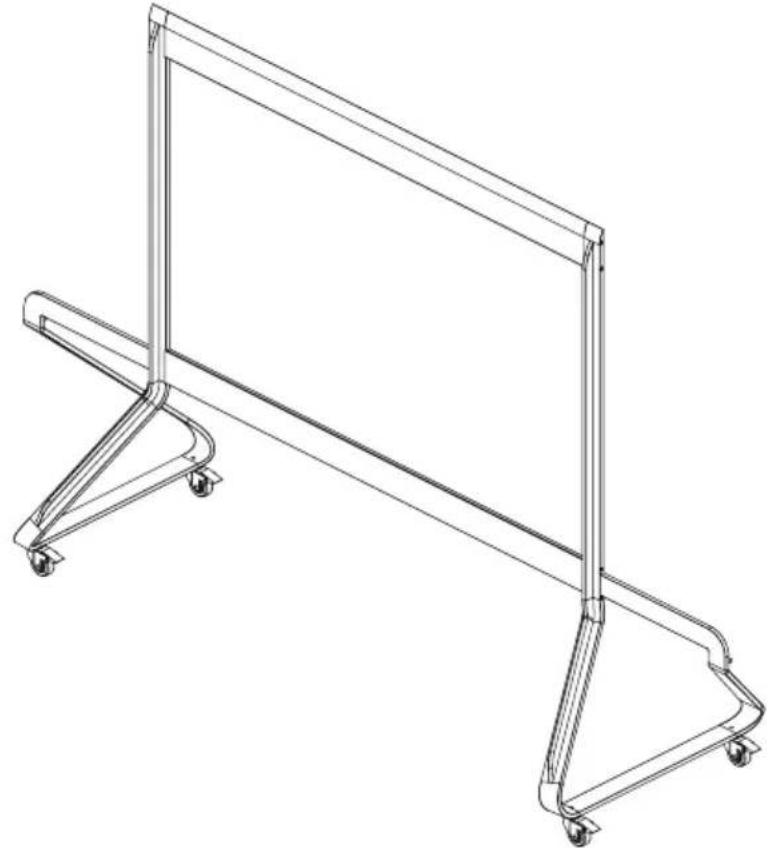

Zemin Standini Kurma

1. Sol Destek "C"yi Alt Enine Kiris "D"ye iki (2) M6 x 80 mm civatayla "B" ve alyan anahtarı "A" kullanarak baglaysia.

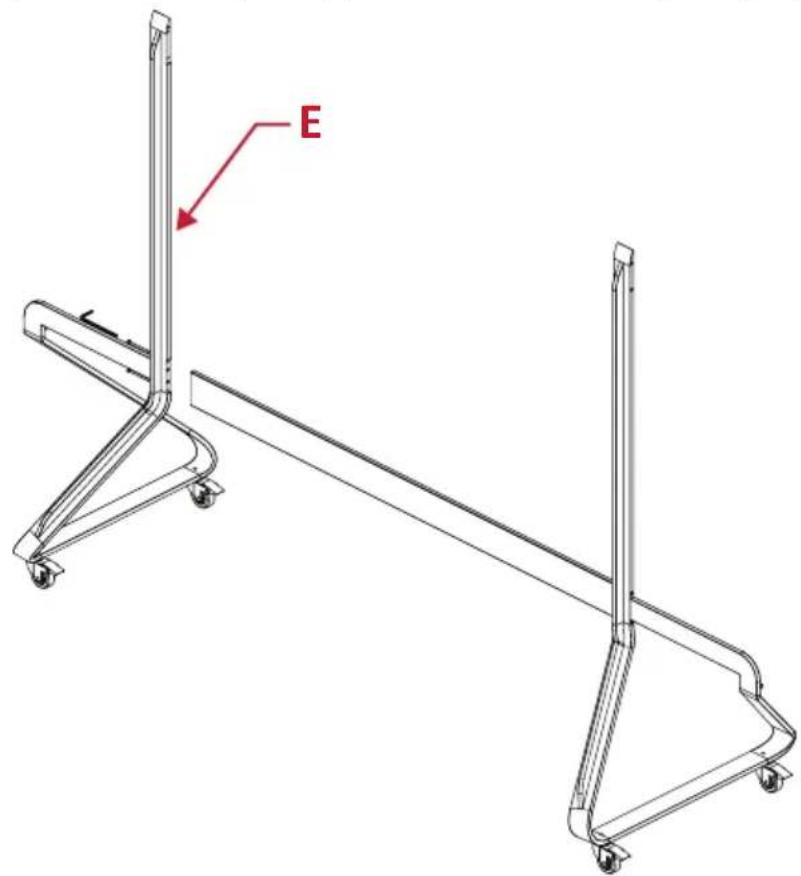

1. Sağ Destek "E"yi Alt Enine Kirise iki (2) M6 x 80 mm civatayla baglayin.

1. Üst Enine Kiriş "F"yi Sol ve Sağ Desteklere dört (4) M6 x 80 mm civatayla baglayin.

1. Tüm civatalarin bir alyan anahtarariyla dizgün sikildigindan emin olun.

Sistem Kontrol Kutusunu Zemin Tabanina Bağlama

1. Dikkatli bir sekilde Sistem Kontrol Kutusu panelinin katini açın. Anaystem kontrol panosunun solda oldugundan emin olun.

NOT: Sistem Kontrol Kutusu takili kabolarla iki parçaya ayrildigindan dikkat edin.

1. Sistem Kontrol Kutusunu Alt Enine Kiristeki 6 delikle hizalayin ve 6 M6 x 10mm vidaylasabitleyin.

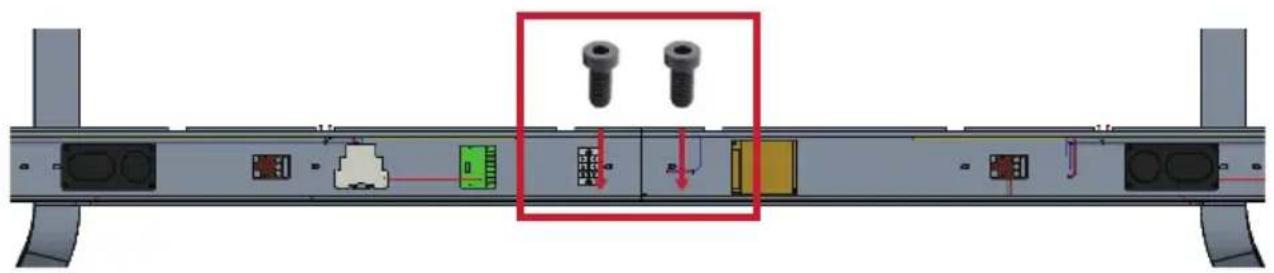

1. Sistem Kontrol Kutusunun iki yarisini baglamak icin iki (2) ek vidayi (M6x10 mm) takin.

NOT: Vidalar (M6x10mm) LED ekranin aksesuar kutusunda bulunur.

Orta Kasaları Takma

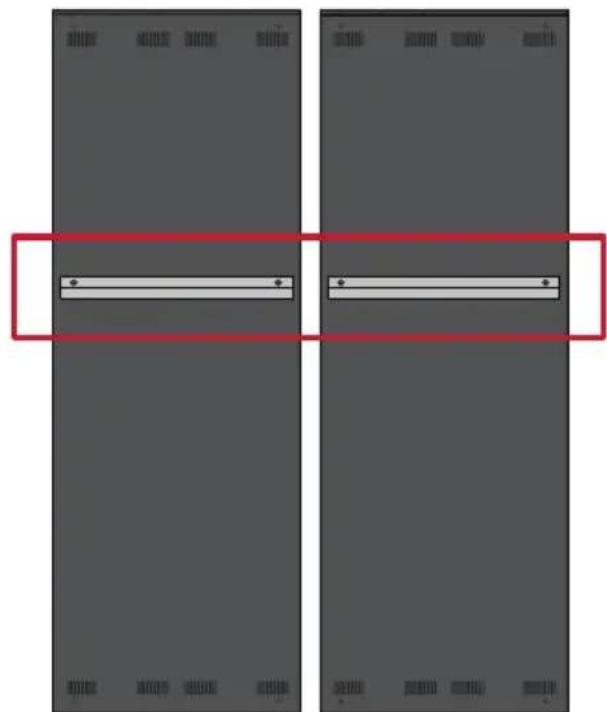

1. 2 Orta Kasa arkasindaki 2 Montaj Braketinin asagida gosterilen sekilde konumlandirildigindan emin olun:

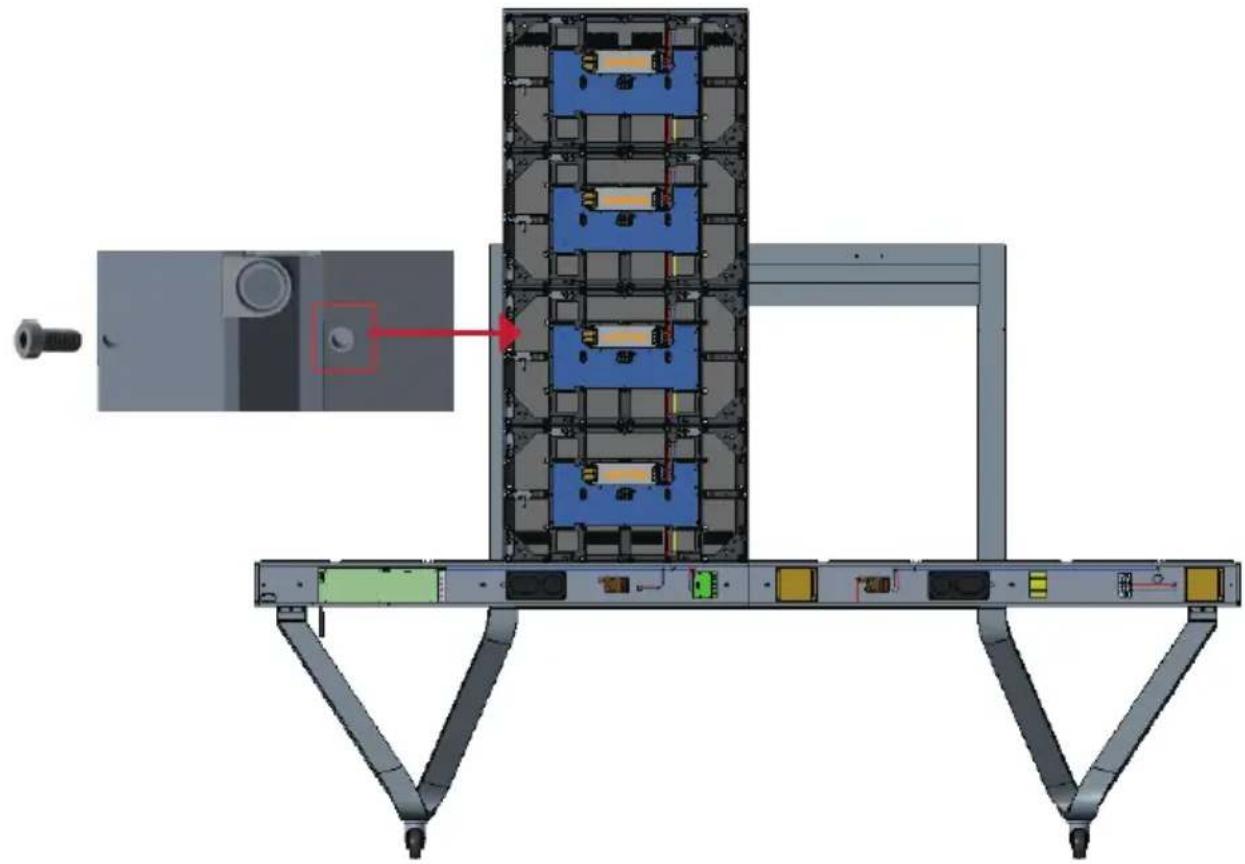

1. Montaj Braketini Üst Enine Kırısin destek kanalın sabitleyerek Kabini Zemin Standina dokkatle kaldırın. Kabinin altı Alt Enine Kırış dayanacaktır.

1. Kabini birlikte verilen vidalarla (M6x10mm) Destege sabitleyin.

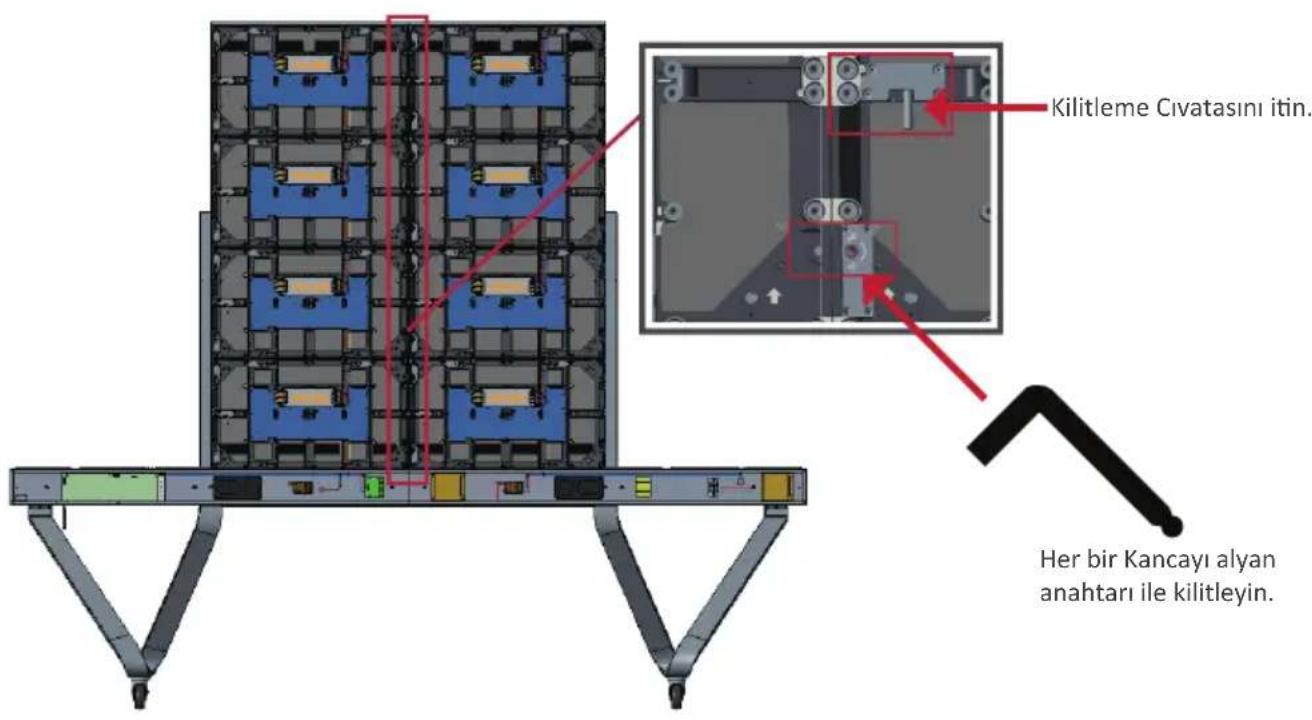

1. Her bir Kilitleme Civatası itin ve her bir kasayo sıka birbirine baglamak icin her bir Kancayı ayan anahtarı ile kilitleyin. Kilitleme Civatası etkin hale getirmek icin deligi ayan anahtarıyla hizalamak gerekebilir.

NOT: Her bir kabinarasinda 4 Kilitleme Civatasi ve 8 Kanca bulunur.

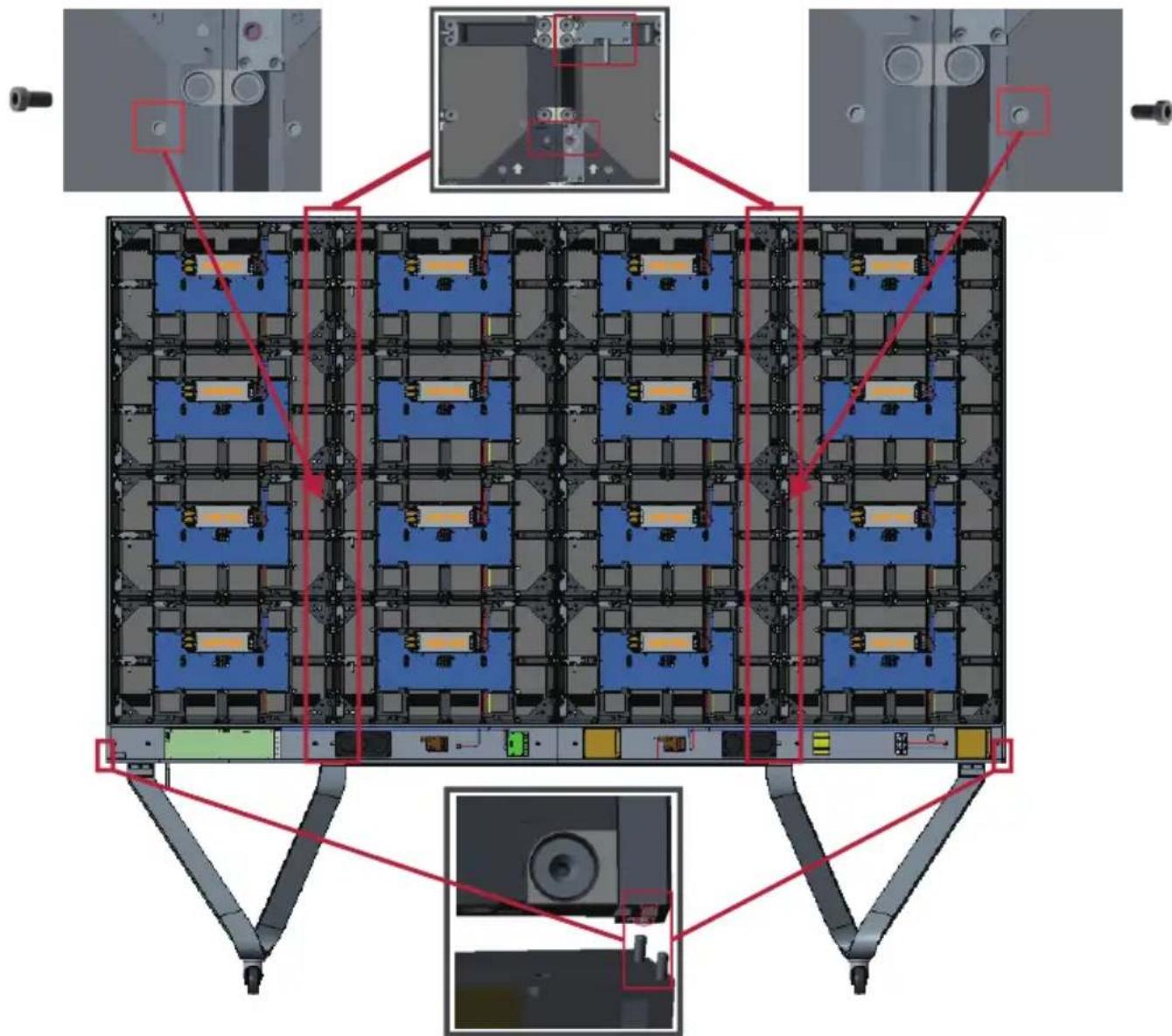

Sol ve Sağ Kabini Takma

1. Montaj Braketini Üst Enine Kırısin destek kanalın sabitleyerek Sol ve Săg Kabini Zemin Standina dikkatle kaldırın. Kabinin altı Alt Enine Kırış dayanacaktır.

NOT: Kabin ve Sistem Kontrol Kutusunun deliklerini hizaladiginizdan emin olun.

1. Her bir Kilitleme Civatasini itin ve Sol ve Sag Kabini Orta Kabinlere sikica sabitlemek icin her bir Kancayi alyan anahtarı ile kilitleyin.
2. Sol ve Sağ Kabini birlikte verilen vidalarla (M6x10mm) Desteşge sabitleyin.

NOT: Her bir kabinarasinda 4 Kilitleme Civatası ve 8 Kanca bulunur.

Ağ ve Güç Kablolarinı Bağlayın

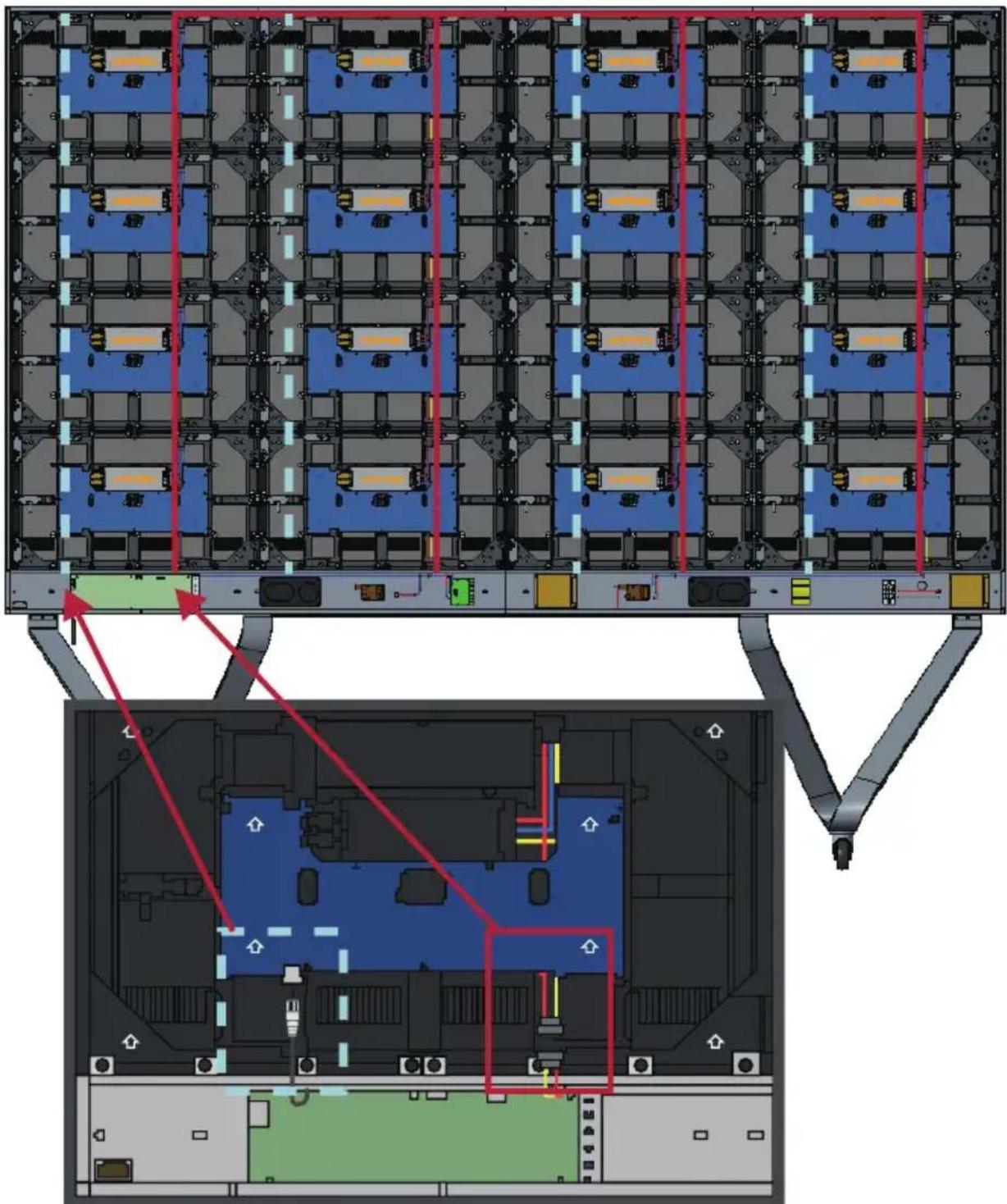

Her bir Kabinin A've Guc kabolarini Sistem Kontrol Kutusuna baglayin.

NOT: Baglanacad 4 Ag ve 4 Güç kablosuvardir.

Network 1

Network 2

Network 3

Network 4

Power

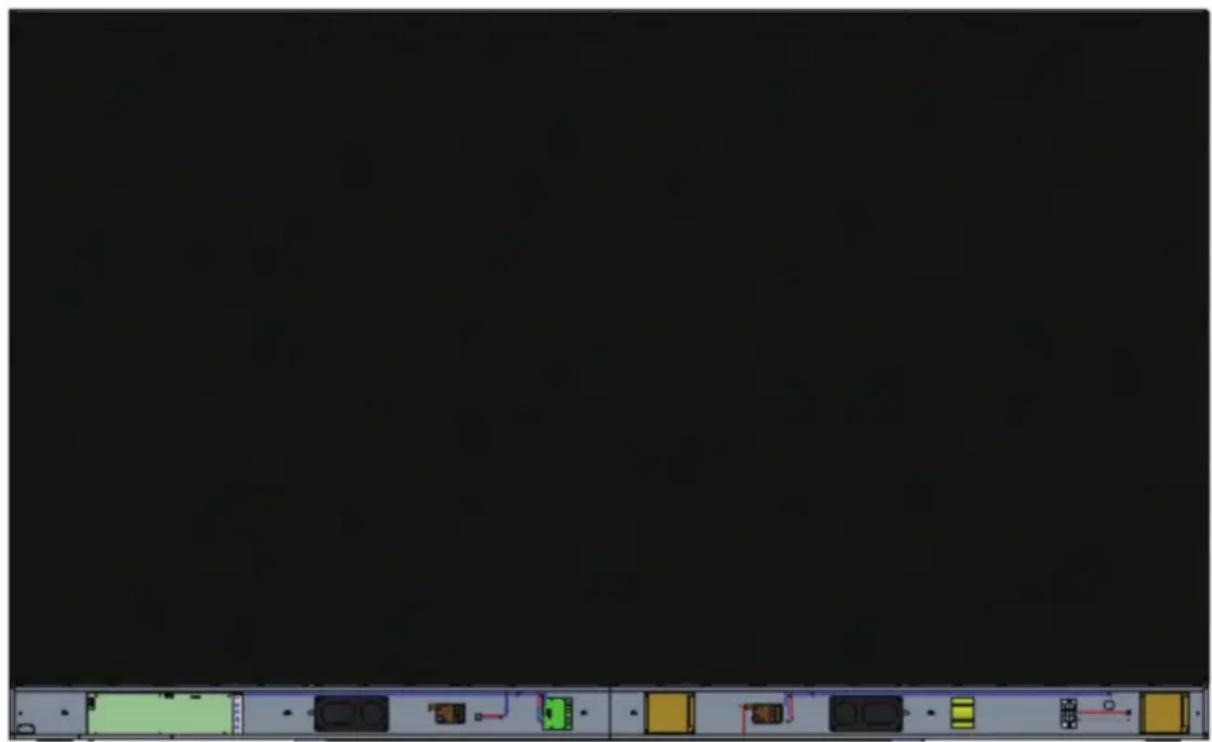

LED Modüllerini Takma

Modüldeki ilgili saylari Kabinle eşleştirdiginizden emin olarak her bir LED Modülünu Kabinlere takın. Her bir Modülbu boşaltıgünizdan ve birbirıarasinda hiç boşluk olmadından ya da az boşluk olduguundan emin olun. Boşaltmak ilen module hafifcede dokunmak gerekebilir.

DIKKAT LED modulleri takmadan once lufen Antistatik Eldivenler takin.

Sistem Kontrol Kutusu Kapaklarini Takma

(3) Sistem Kontrol Kutusu Kapagi vardir: Sol, Orta ve Sağ.

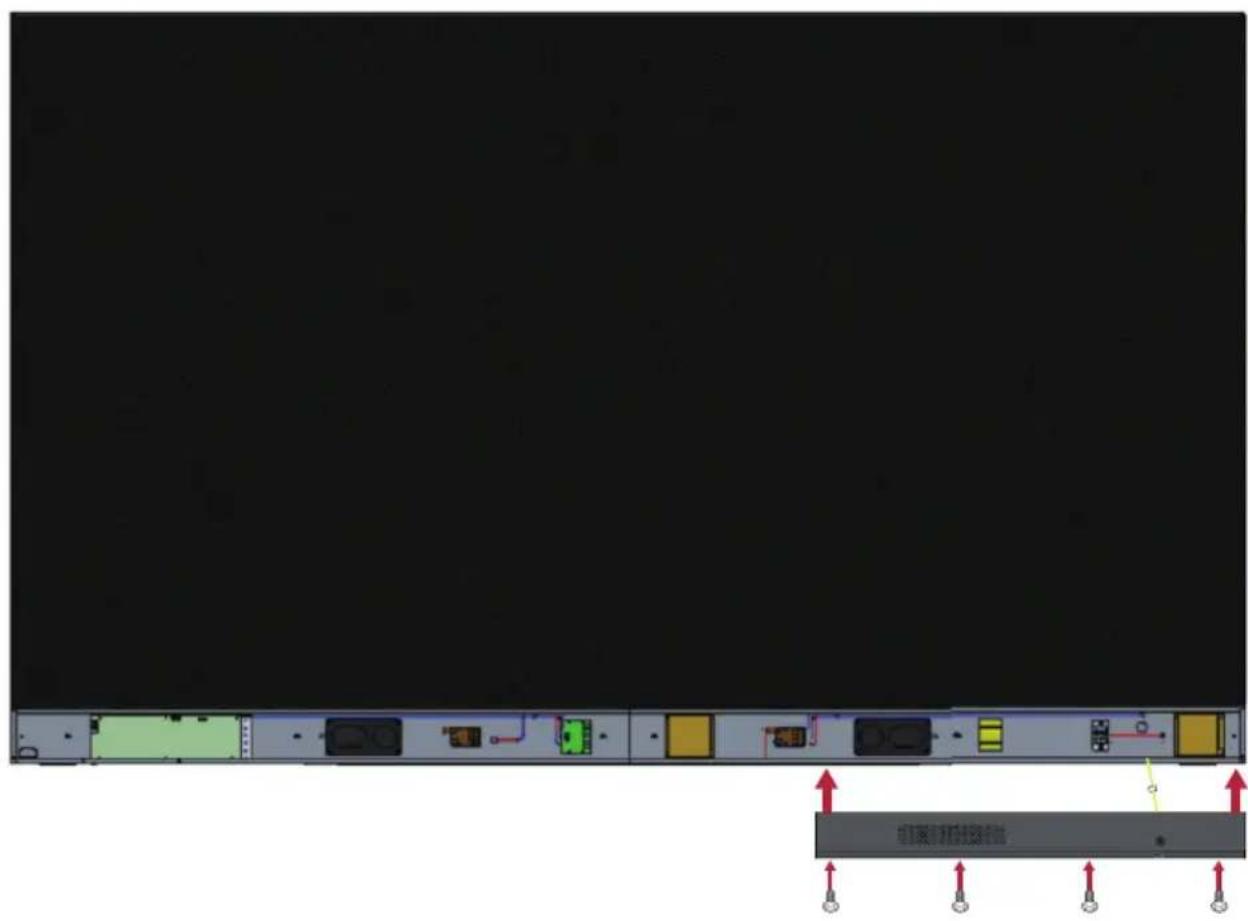

1. Sağ Kapaş System Kontrol Kutusuna takarak baslayin.

NOT: Kapagi sabitlemeden once Güç Düğmesi kablosunun Sistem Kontrol Kutusu Güç kablosuna bagländigindan emin olun.

1. Guc Dugmesi kablosunu bagladiktan sonra Sag Kapaçın Sistem Kontrol Kutusu ile dizgün hizalandigiindan emin olun; sonra saglanan 12 vidayla (KM3x6 mm) sabitleyin.

NOT: Vidalar (KM3x6mm) LED ekranin aksesuar kutusunda bulunur.

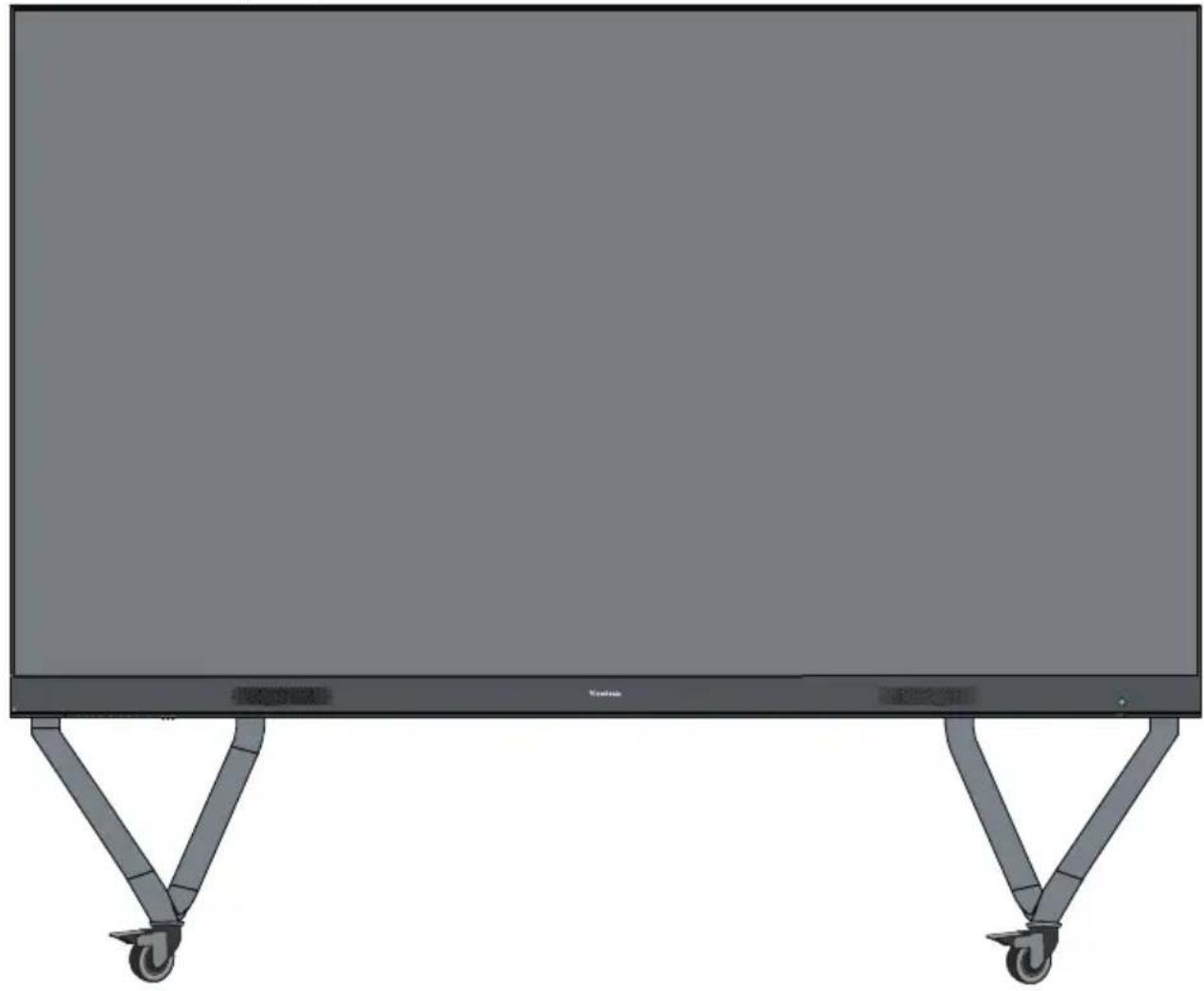

1. Orta ve Sol Kapak icin yukaridaki adimlari yineleyin. Kapaklarin tumu sabitlendiginde LED Ekraniniz açilmaya hazirdir.
