Schnellstartanleitung

Der Bodenständer ist ein optionales Zubehör. Befolgen Sie die nachstehenden Anweisungen zur Montage und Installation Ihres LED-Displays am Ständer.

K部件enliste

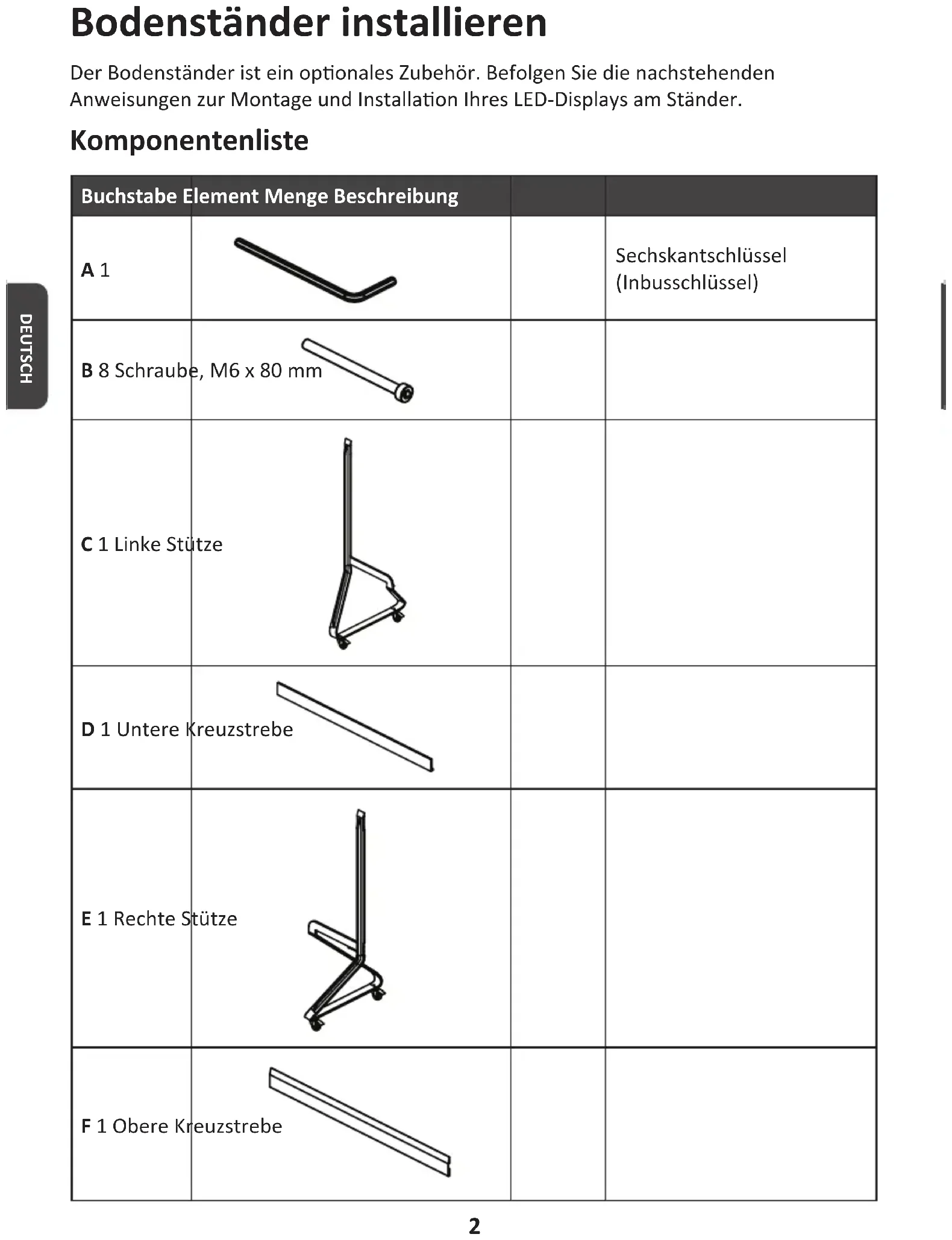

Buchstabe Element Menge Beschreibung
A 1			Sechskantschluss (Inbusschluss)
B 8 Schraube, M6 x 80 mm
C 1 Linke Stütze
D 1 Untere Kreuzstrebe
E 1 Rechte Stütze
F 1 Obere Kreuzstrebe

ACHTUNG

• Dieser Ständer ist nur für die Verwendung mit ViewSonic Direct View LD108-121 vorgesehen. Die Verwendung these Sänders mit anderen Modellen kann Instabilität und Verletzungen verursachen.

! KIPPGEFAHR!

• Rollen Sie den Ständer NICHT über Kabel, unebene, schmutzige, weiche oder stark geneigte Oberflächen.
• Drücken Sie NICHT gegen die Vorderseite des Displays. Geben Sie immer die Räder frei, bevor Sie das Produkt bewegen. Bei Nichteinhaltung theses Hinweises kann es zu Geräteschädern und Verletzungen kommt.

Bodenstandermontieren

1. Verbinden Sie die linke Stütze C mit der unteren Kreuzstrebe D mit zwei (2) Schrauben (M6× 80mm) B und einem Inbusschluss A.

1. Verbinden Sie die rechte Stütze E über zwei (2) Schrauben (M6× 80mm) mit der unteren Kreuzstrebe.

1. Verbinden Sie die obere Kreuzstrebe F über vier (4) Schrauben (M6× 80mm) mit der linken und rechten Stütze.

1. Achten Sie darauf, alle Schrauben mit einem Inbusschlüssel sicher festzuziehen.

Systemsteuerbox mit der Bodenbasis verbinden

1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet.

Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drahte unterteilt ist.

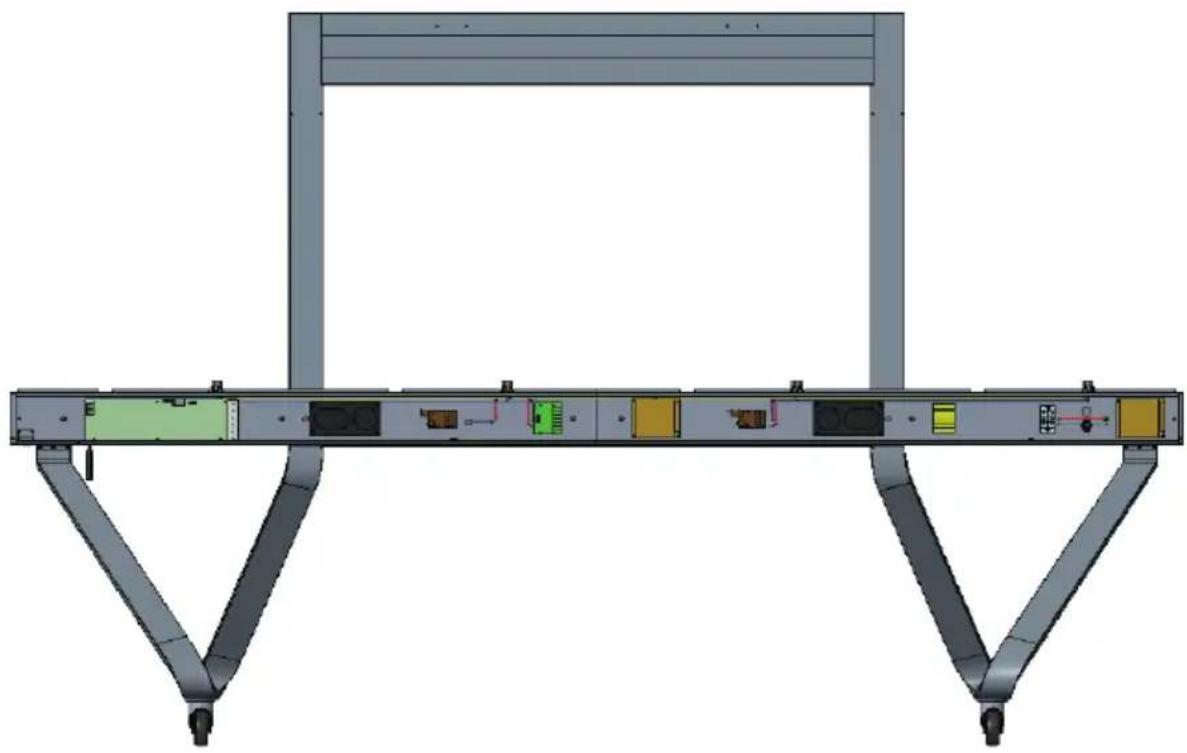

1. Richten Sie die Systemsteuerbox an den 6 Lochern an der unteren Kreuztrebe aus und befestigen Sie sie mit 6 Schrauben (M6 x 10 mm).

1. Installieren Sie zwei (2) zusätzliche Schrauben (M6 x 10 mm) zur Verbindung der beiden Häften der Systemsteuerbox.

Hinweis: Schrauben (M6 x 10 mm) befoinden sich in der Zubehörkiste des LED-Displays.

Mittlere Gehäuse installmenten

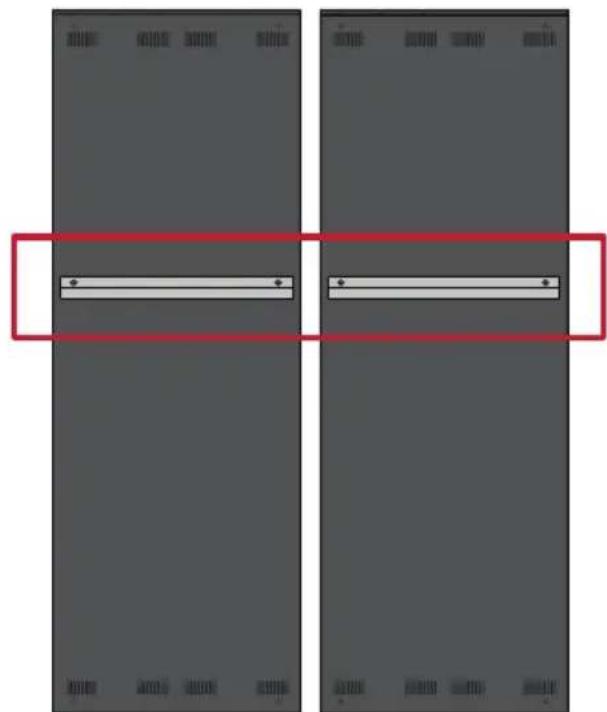

1. Vergewissern Sie sich, dass die 2 Halterungen an der Rückseite der 2 mittleren Gehäuse wie nachstehend abgebildet positioniert sind:

1. Heben Sie ein Gehäuse vorsichtig auf den Bodenstandner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

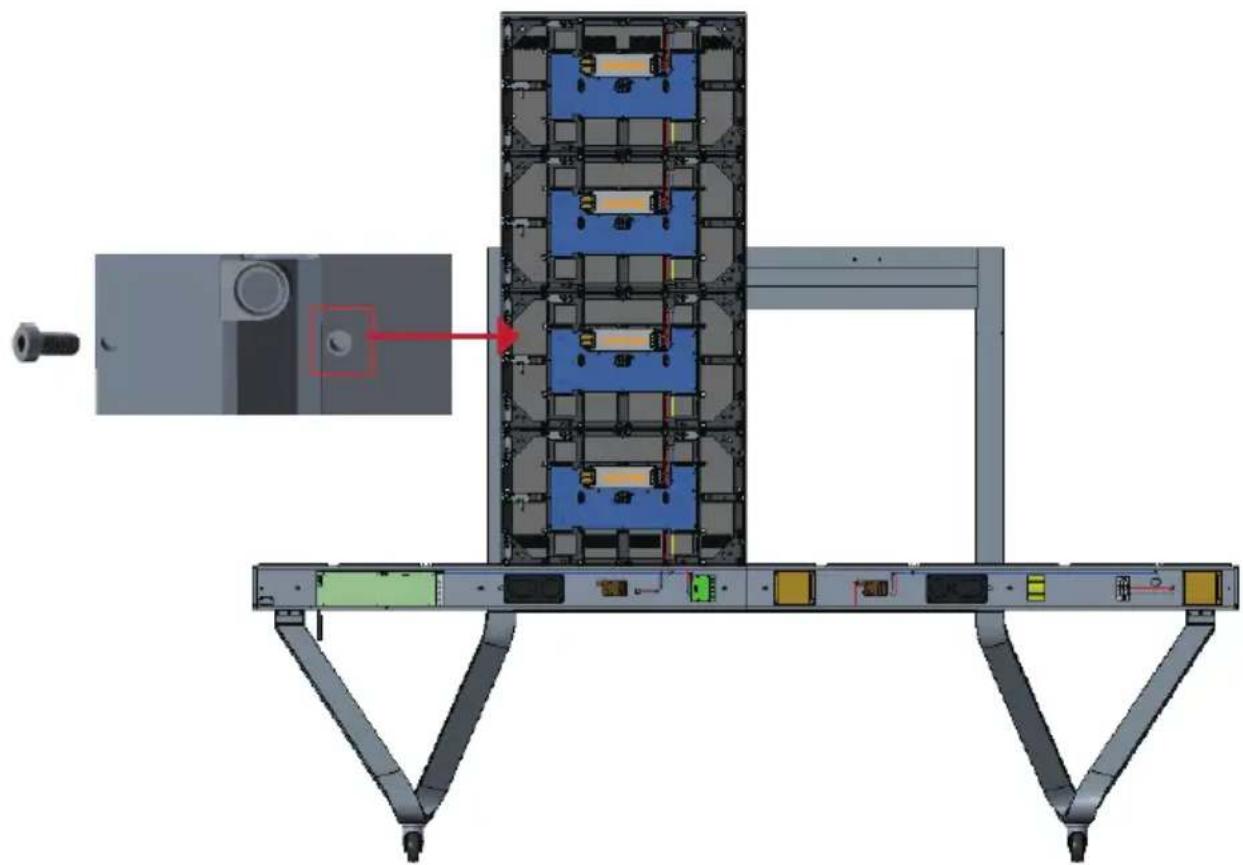

1. Sichern Sie das Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

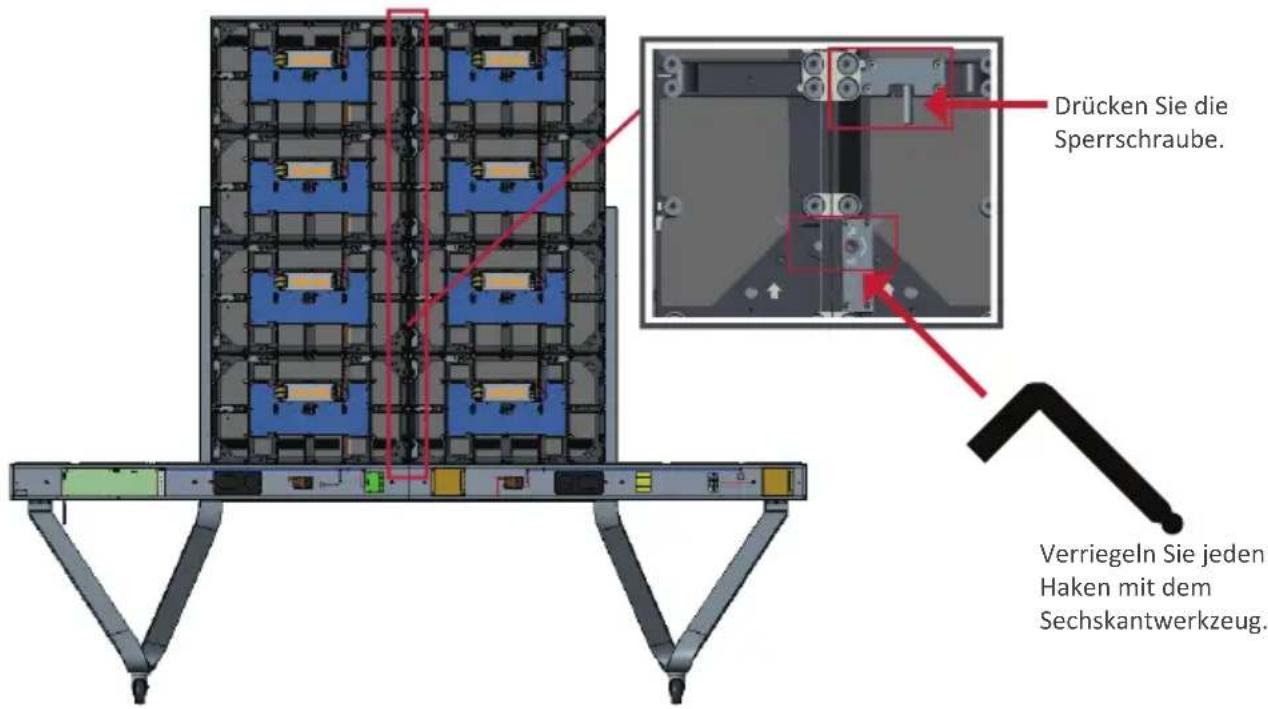

1. Drücken Sie jeder Sperrschraube und verriegeln Sie jedem Haken mit dem Sechskantwerkzeug, damit die Schranke zuverwässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschluss ausrichten, um die Sperrschraube festzuziehen.

Hinweis: Es befinden sich 4 Sperschrauben und 8 Haken zwischen jedem Gehäuse.

Linkes und rechts Gehäuse installieren

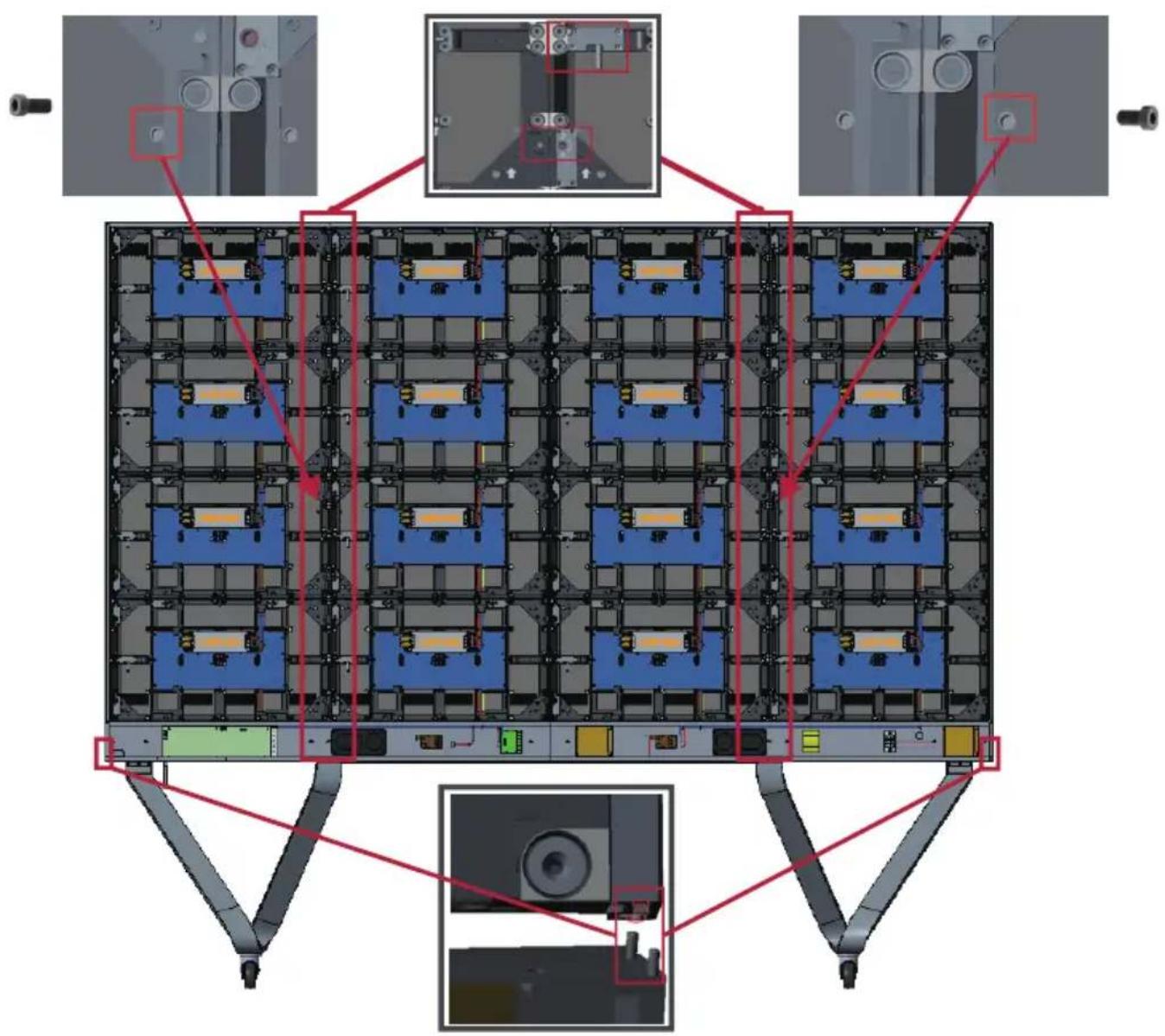

1. Hebien Sie das linke und rechte Gehäuse vorsichtig auf den Bodenständner, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.

Hinweis: Stellen Sie sicher, dass die Lieder von Gehäuse und Systemsteuerbox ausgerichtet sind.

1. Drücken Sie beiden Sperrschrauben und verriegeln Sie jeder Haken mit dem Sechskantschluss, um den linken und rechten Schrank sichere mit den mittleren Schranken zu verbinden.
2. Sichern Sie das linke und rechte Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze.

Hinweis: Es befinden sich 4 Sperrschrauben und 8 Haken zwischen jedem Gehäuse.

Netzwerk- und Stromkabel anschließen

Schlieben Sie Netzwerk- und Stromkabel jeder Gehäuses an die Systemsteuerbox an.

Hinweis: Es gibt 4 Netzwerk- und 4 Stromkabel zum Anschlieben.

Network 1

Network 2

Network 3

Network 4

Power

LED-Module installieren

Installieren Sie die jeweiligen LED-Module an den Gehäussen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Achten Sie darauf, dass jeder Modul bündig sitzt und kein Abstand zwischen diesen besteht. Möglicherweise müssen Sie sanft auf das Modul tippen, damit es bündig anliegt.

ACHTUNG

BitteziehenSievorHandhabungderLED-Module Antistatikhandschuhean.

Abdeckungen der Systemsteuerbox installmenten

Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts.

1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox.

Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.

1. Stellen Sie nach Anschluss des Kabels der Ein-/Austaste sicher, dass die rechte Abdeckung richtig an der Systemsteuerbox angeschlossen ist; sichern Sie sie dann mit den 12 mitgelieferten Schrauben (KM3 x 6 mm).

Hinweis: Schrauben (KM3 x 6 mm) befoinden sich in der Zubehörkiste des LED-Displays.

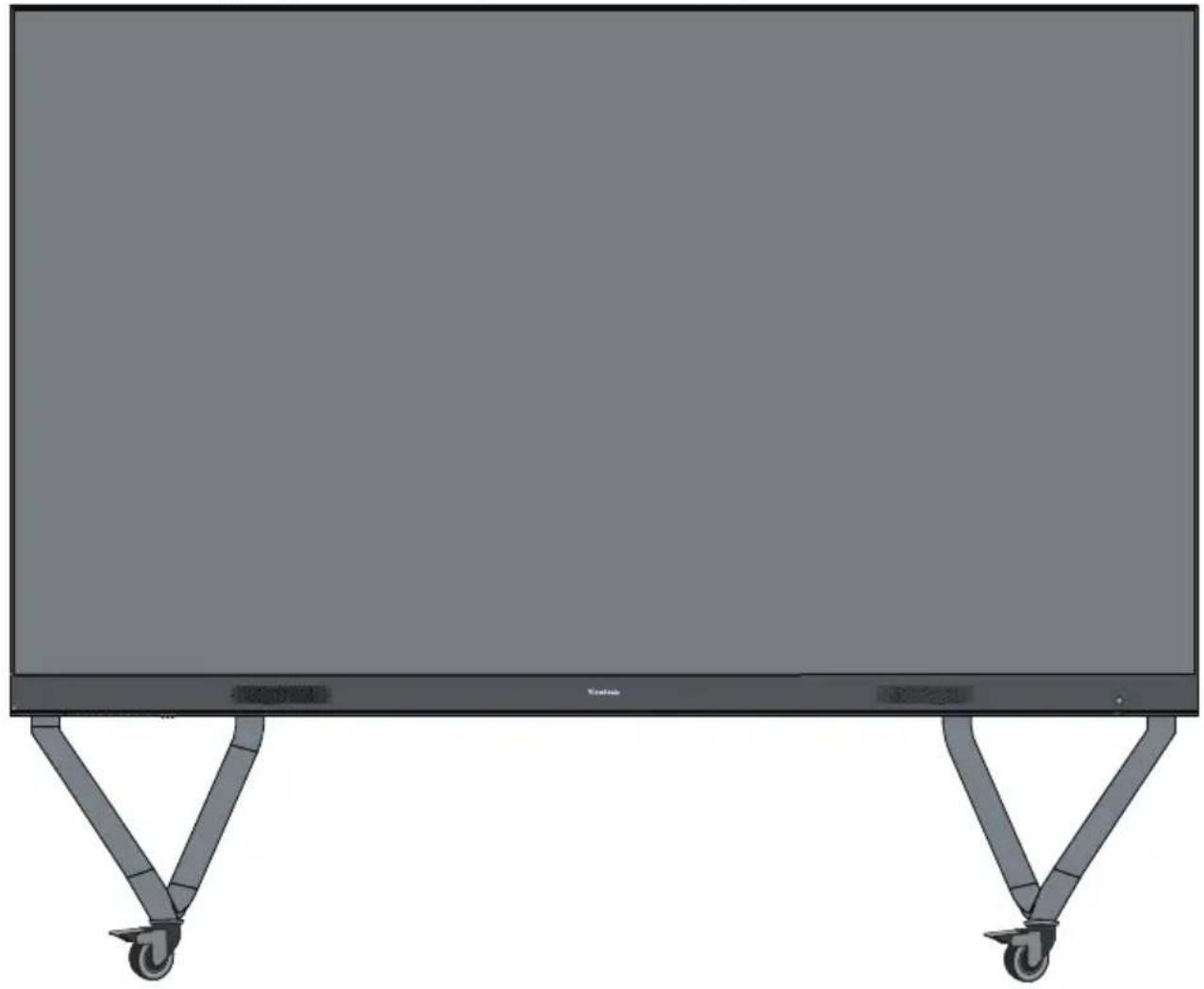

1. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. Sobald alle Abdeckungen geschichert sind, ist Ihr LED-Display einschaltbereit.
