Type de produit	Socle de sol pour écran LED
Marque	Viewsonic
Modèle	LDSTND003
Compatibilité	Uniquement avec ViewSonic Direct View LD108-121
Matériaux	Acier

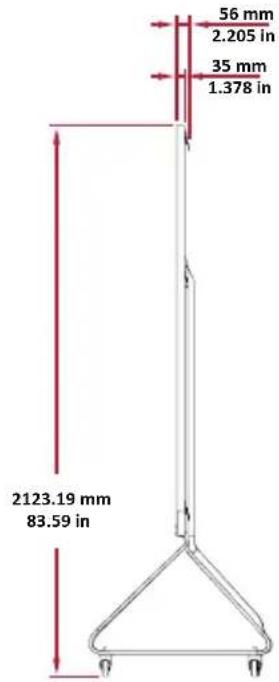

Hauteur maximale	Environ 2000 mm
Largeur	Environ 1500 mm
Profondeur	Environ 800 mm
Poids total	Environ 50 kg
Capacité de charge	Jusqu'à 100 kg
Roulettes	Oui, avec freins
Fonctions principales	Support d'écran LED, permet le déplacement sur roulettes
Installation	Nécessite assemblage avec outils fournis (clé Allen)
Outils inclus	Clé hexagonale (Allen)
Fixations fournies	Boulons M6 x 80 mm, vis M6 x 10 mm, vis KM3 x 6 mm
Sécurité	Risque de basculement – rouler uniquement sur surface plane, déverrouiller les roues avant déplacement, ne pas pousser l'avant de l'écran
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Boulons, vis, clé Allen disponibles en option
Réparabilité	Réparable par un technicien agréé ViewSonic
Garantie	2 ans (selon conditions du fabricant)

FOIRE AUX QUESTIONS - LDSTND003 VIEWSONIC

Quel est le poids maximal supporté par le socle LDSTND003 ?

Le socle est conçu pour supporter uniquement le modèle ViewSonic Direct View LD108-121. Le poids total de l'écran et du support ne doit pas dépasser 100 kg.

Puis-je utiliser ce support avec d'autres écrans que le LD108-121 ?

Non, selon la notice, ce support ne doit être utilisé qu'avec ViewSonic Direct View LD108-121. L'utilisation avec d'autres modèles peut entraîner une instabilité et des blessures.

Comment assembler le socle de sol ?

Fixez les supports gauche (C) et droit (E) à la traverse inférieure (D) avec les boulons M6 x 80 mm (B) et la clé Allen (A). Fixez ensuite la traverse supérieure (F) aux supports avec quatre boulons. Serrez tous les boulons correctement.

Comment installer le boîtier de commande du système ?

Dépliez soigneusement le panneau du boîtier de commande, alignez-le sur les 6 trous de la traverse inférieure et fixez-le avec 6 vis M6 x 10 mm. Installez deux vis supplémentaires pour raccorder les deux moitiés du boîtier.

Comment installer les boîtiers centraux ?

Placez les supports de montage à l'arrière des boîtiers centraux comme indiqué. Soulevez chaque boîtier sur le socle, fixez le support dans le conduit de la traverse supérieure, puis vissez avec les vis fournies. Verrouillez les crochets avec l'outil hexagonal.

Comment installer les modules LED ?

Portez des gants antistatiques. Installez chaque module LED en faisant correspondre les numéros du module avec ceux du boîtier. Assurez-vous que les modules sont affleurants sans espace. Tapotez doucement si nécessaire.

Comment nettoyer le socle de sol ?

Utilisez un chiffon doux et sec pour essuyer la poussière. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si le socle bascule ?

Assurez-vous que les roues sont déverrouillées avant de déplacer le support. Ne poussez jamais l'avant de l'écran. Si le socle bascule, contactez le support technique ViewSonic pour inspection.

Où trouver des pièces de rechange pour le LDSTND003 ?

Les boulons, vis et clé Allen sont inclus. Pour des pièces supplémentaires, contactez un revendeur agréé ViewSonic ou consultez le site web du fabricant.

Combien de temps dure la garantie du socle ?

La garantie standard est de 2 ans à compter de la date d'achat. Consultez les conditions spécifiques sur le site de ViewSonic.

MODE D'EMPLOI LDSTND003 VIEWSONIC

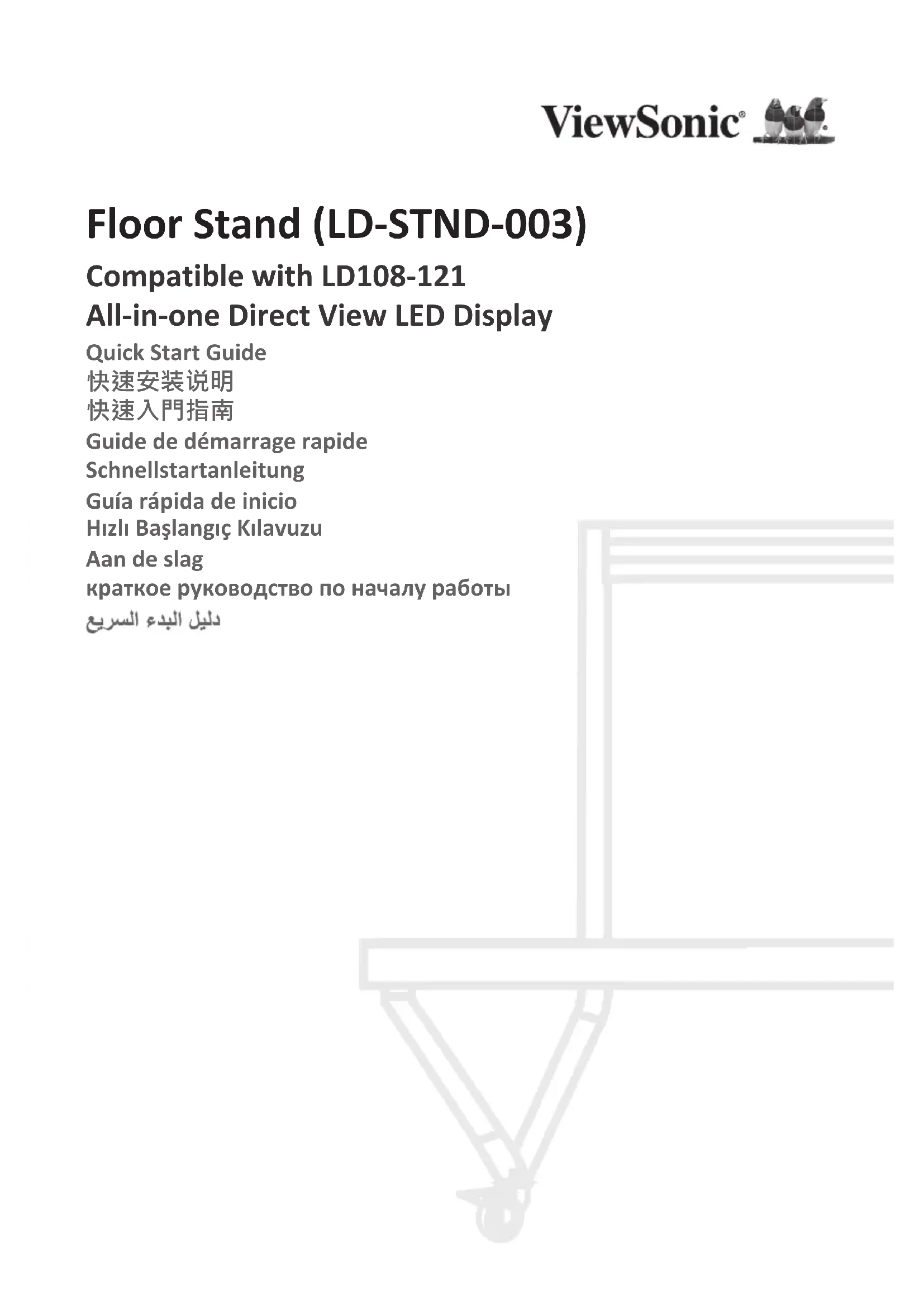

Guide de démarrage rapide

Installation du socle de sol

Le socle de sol est un accessoire optionnel. Suivez les instructions ci-dessous pour assembler et installer votre écran LED sur le support.

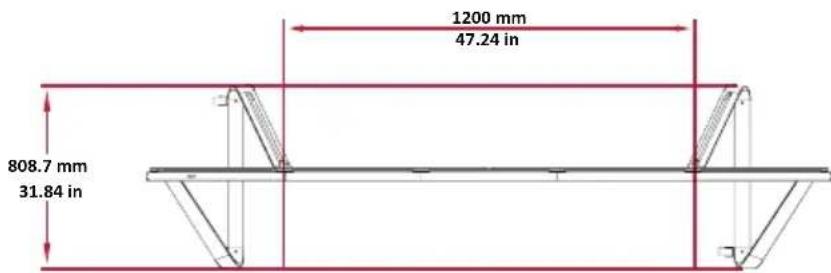

Liste des éléments

Lettre Élement Quantité Description
A1 Outi	hexagonal (clé Allen)
B8 Bouton M6 x 80 mm
C1 Support gauche
D1 Traverse inférieure
E1 Support droit
F1 Traverse supérieure

• Ce support ne doit être utilisé qu'avec ViewSonic Direct View LD108-121 uniquement. L'utilisation de ce support avec d'autres modèles peut entraîner une instabilité et des blessures.

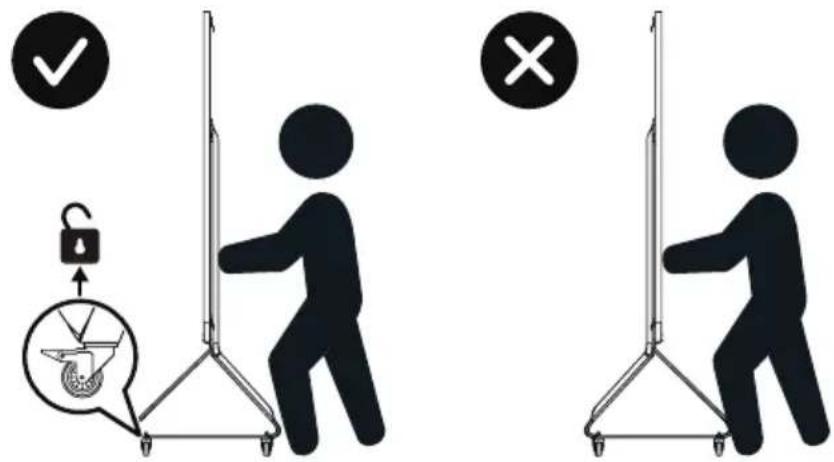

RISQUE de basculement!

• NE PAS faire rouler le support sur des câbles, des surfaces inégales, sales, molles ou inclinées.
• NE PAS pousser en appuyant à l'avant de l'écran. Déverrouillez toujours les roues avant de déplacer le support. Le non-respect de cette précaution peut entraîner des dommages matériels et des blessures.

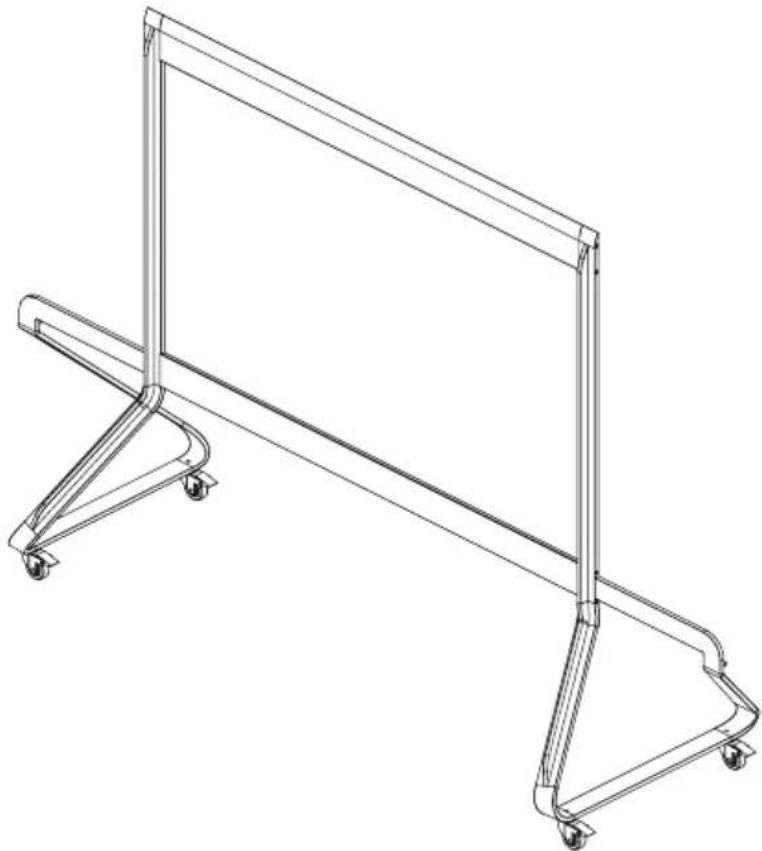

Assemblage du support de sol

1. Fixez le support gauche "C" à la traverse inférieure "D" avec deux (2) boulons M6 x 80mm "B" et une clé Allen "A".

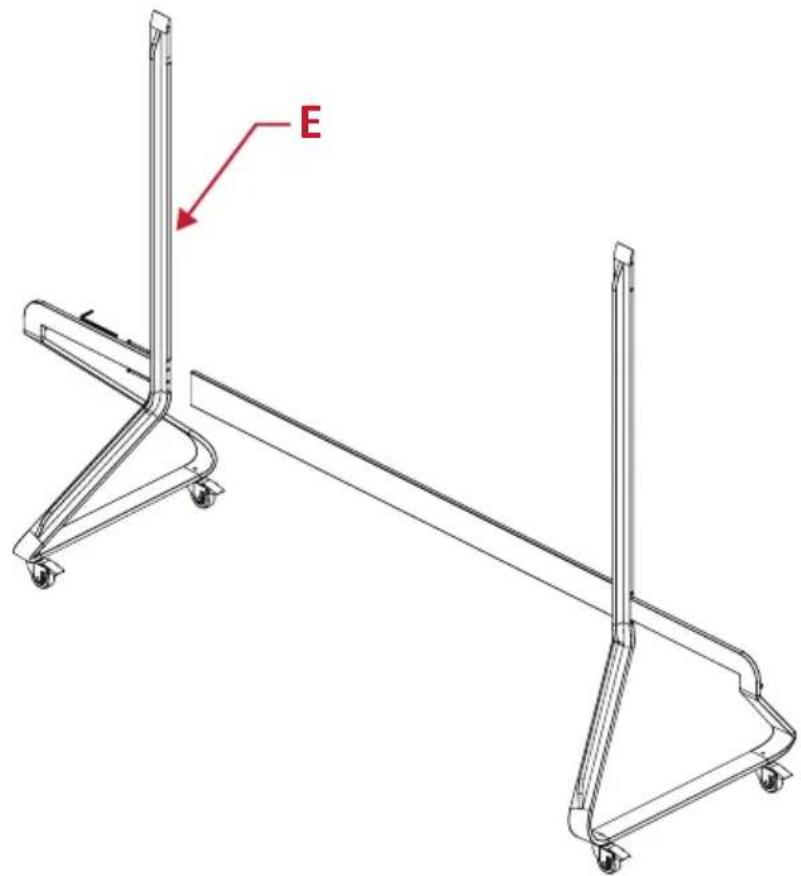

1. Fixez le support droit "E" à la traverse inférieure avec deux (2) boulons M6 x 80 mm.

1. Fixez la traverse supérieure "F" aux supports gauche et droit avec quatre (4) boulons M6 x 80 mm.

1. Assurez-vous que tous les boulons sont correctement serrés avec une clé Allen.

Raccordement du boîtier de commande du système à la base de sol

1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-vous que la carte de contrôle du système principal est sur la gauche.

REMARQUE: Faites preuve de prudence lorsque le panneau du boîtier de commande du système est séparé en deux éléments avec des fils attachés.

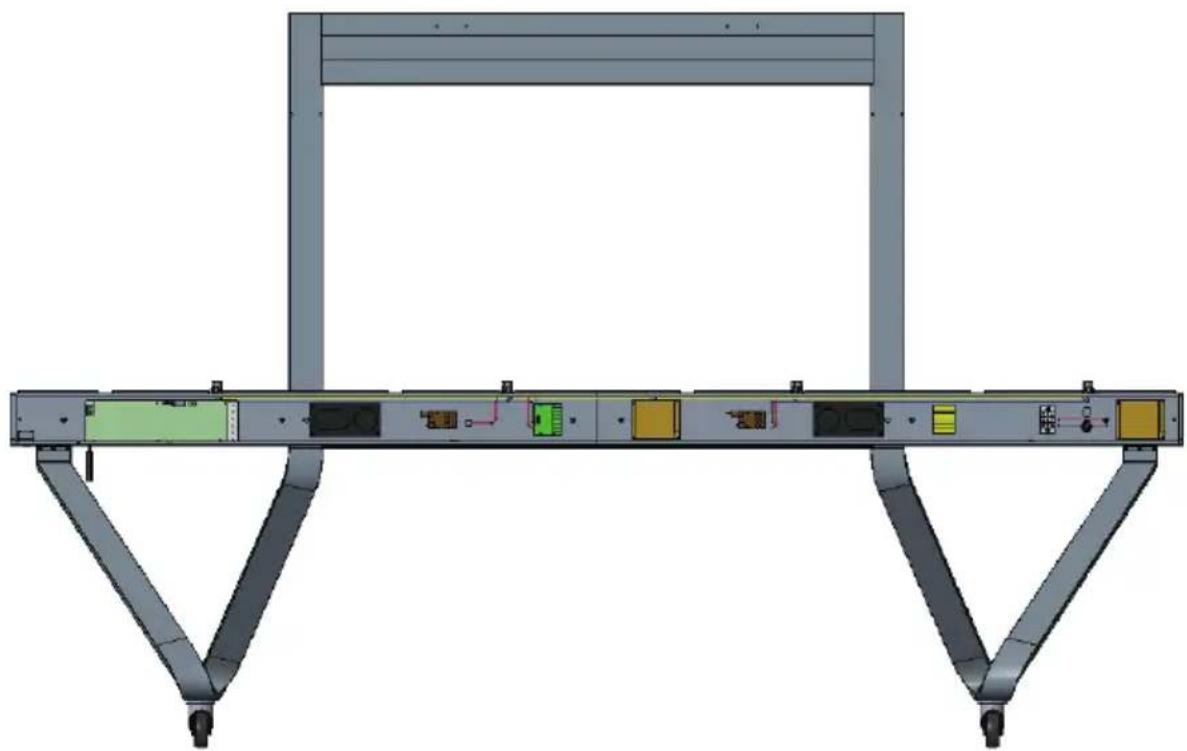

1. Alignez le boîtier de commande du système sur les 6 trous de la traverse inférieure et fixez-le avec 6 vis M6 x 10mm.

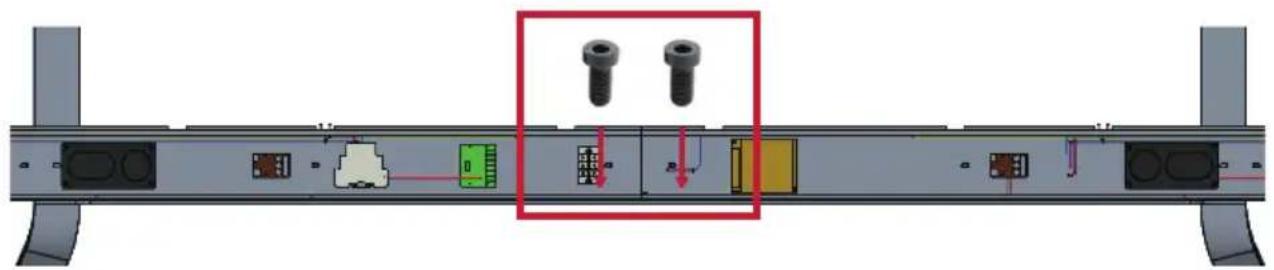

1. Installez deux (2) vis supplémentaires (M6× 10mm) pour raccorder les deux moitiés du boîtier de commande du système.

REMARQUE : Les vis (M6x10mm) se trouvent dans la boîte d'accessoires de l'écran LED.

Installation des boîtiers centraux

1. Assurez-vous que les 2 supports de montage à l'arrière des 2 boîtiers centraux sont placés comme indiqué ci-dessous :

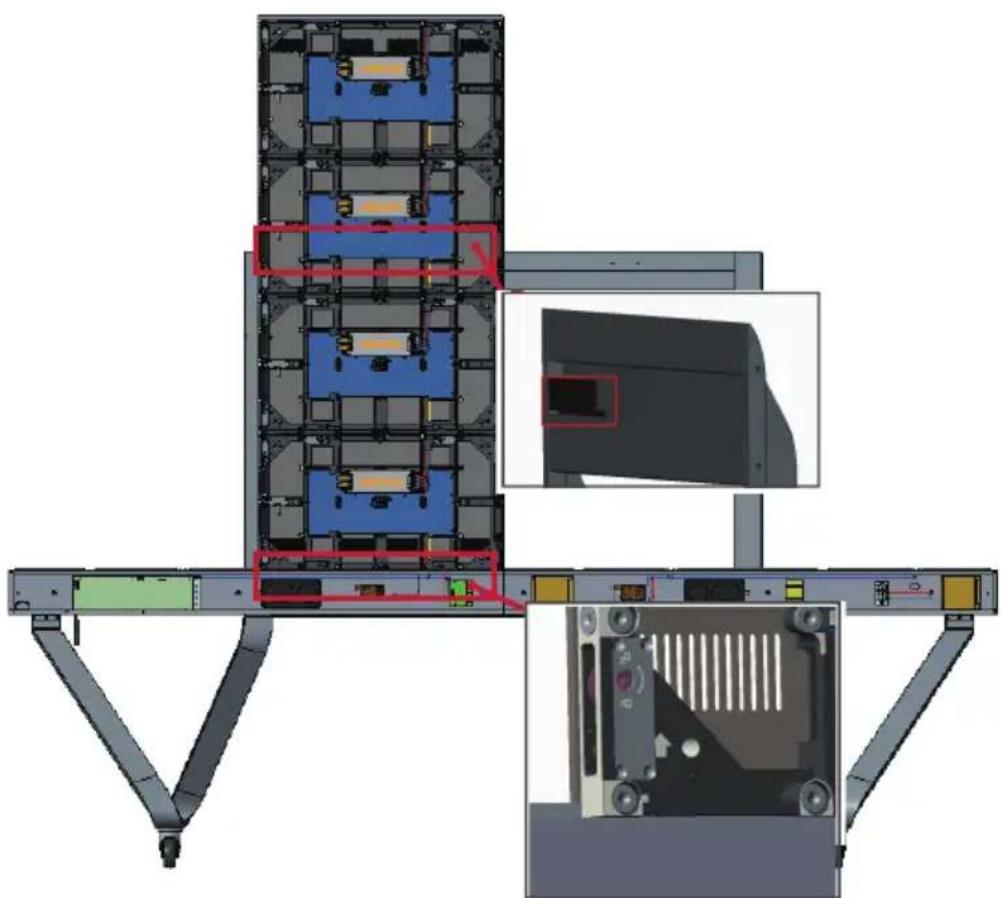

1. Soulevez prudemment un boîtier pour le placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boîtier repose sur la traverse inférieure.

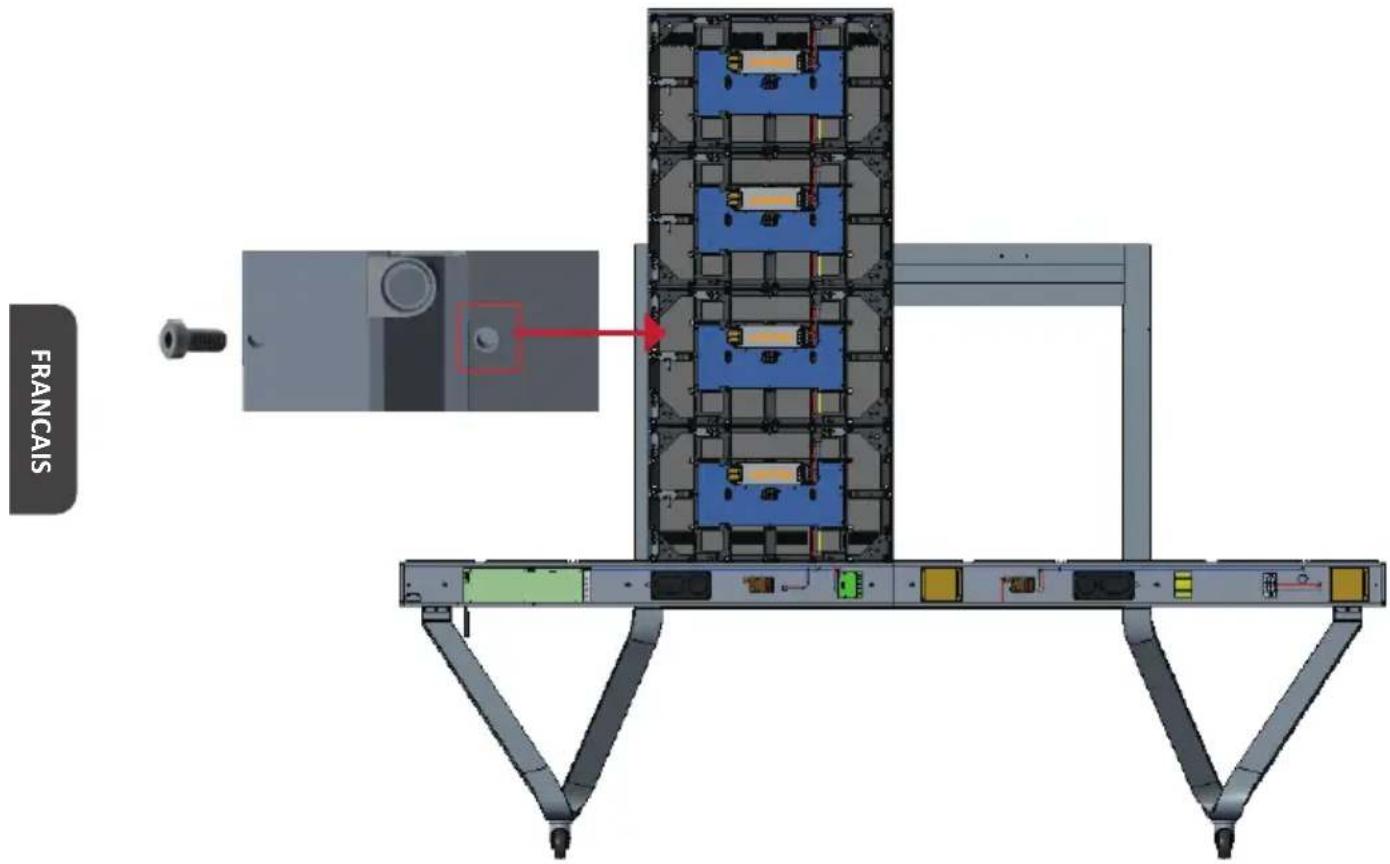

1. Fixez le boîtier sur le support avec les vis fournies (M6 x 10 mm).

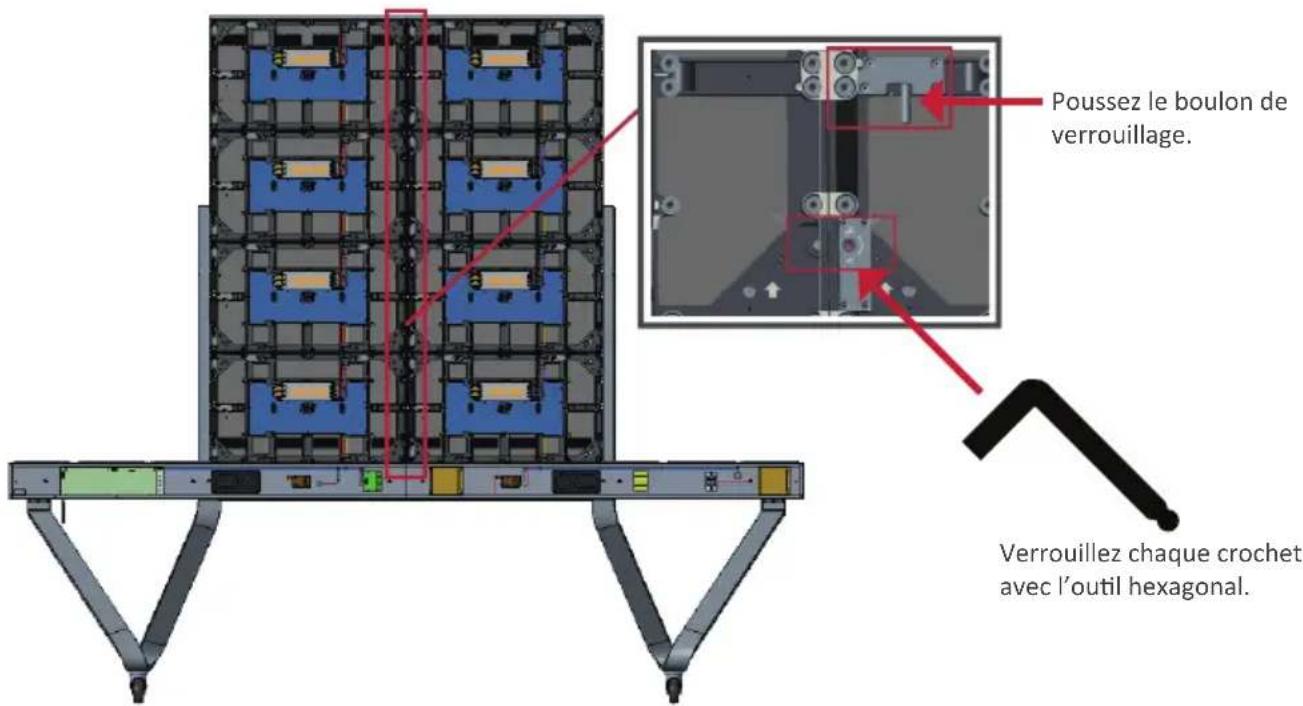

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement les boîtiers. Il peut être nécessaire d'aligner le trou avec une clé Allen afin d'engager le boulon de verrouillage.

REMARQUE: Il y a 4 boulons de verrouillage et 8 crochets entre chaque boîtier.

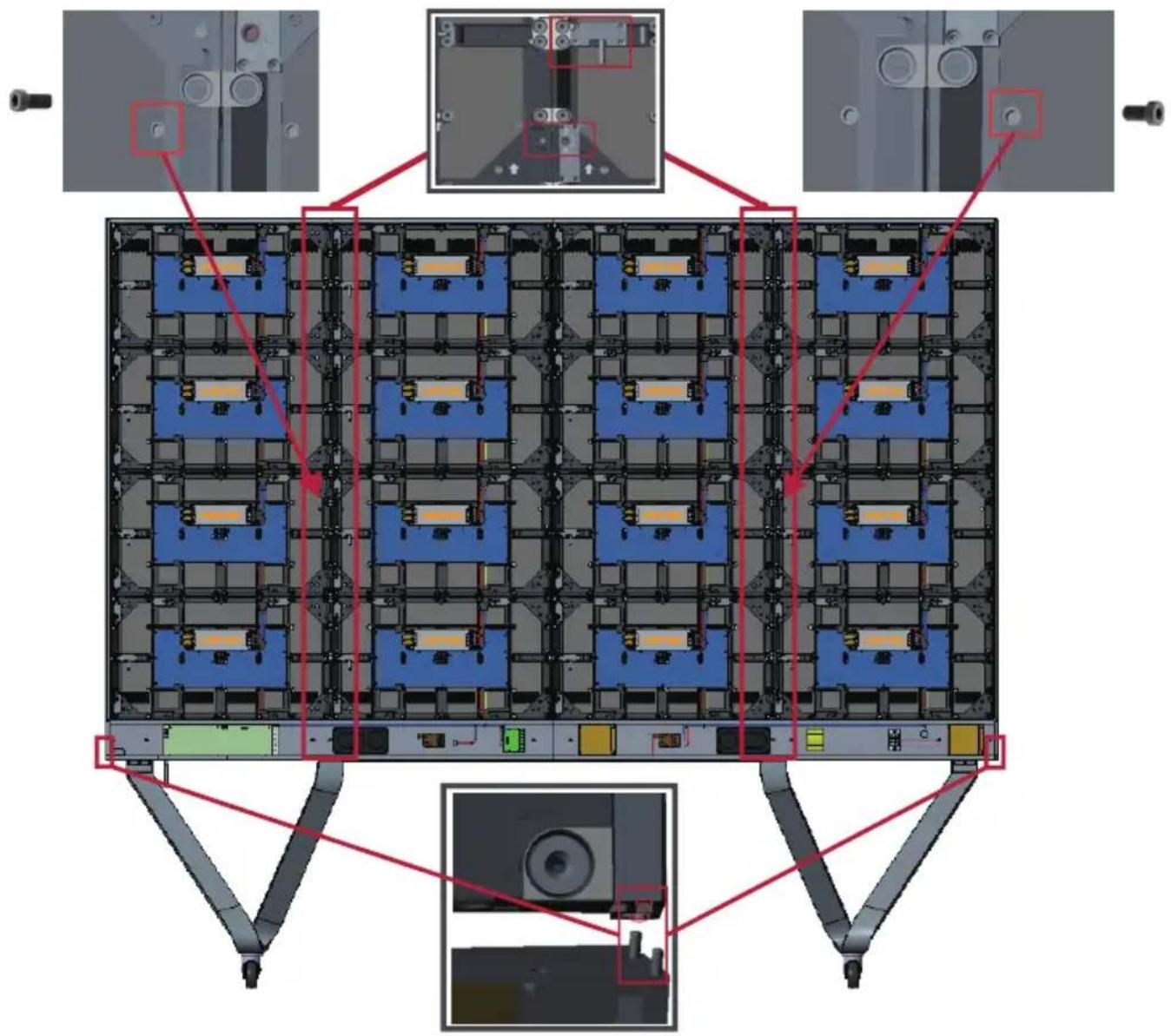

Installation du boîtier gauche et du boîtier droit

1. Soulevez prudemment le boîtier gauche et le boîtier droit pour les placer sur le socle de sol, en fixant le support de montage dans le conduit de support de la traverse supérieure. La partie inférieure du boîtier repose sur la traverse inférieure.

REMARQUE: Assurez-vous que les trous du boîtier et du boîtier de commande du système sont alignés.

1. Poussez chaque boulon de verrouillage et verrouillez chaque crochet avec l'outil hexagonal pour solidariser fermement le boîtier gauche et le boîtier droit aux boîtiers centraux.
2. Fixez le boîtier gauche et le boîtier droit sur le support avec les vis fournies (M6 x 10 mm).

REMARQUE: Il y a 4 boulons de verrouillage et 8 crochets entre chaque boîtier.

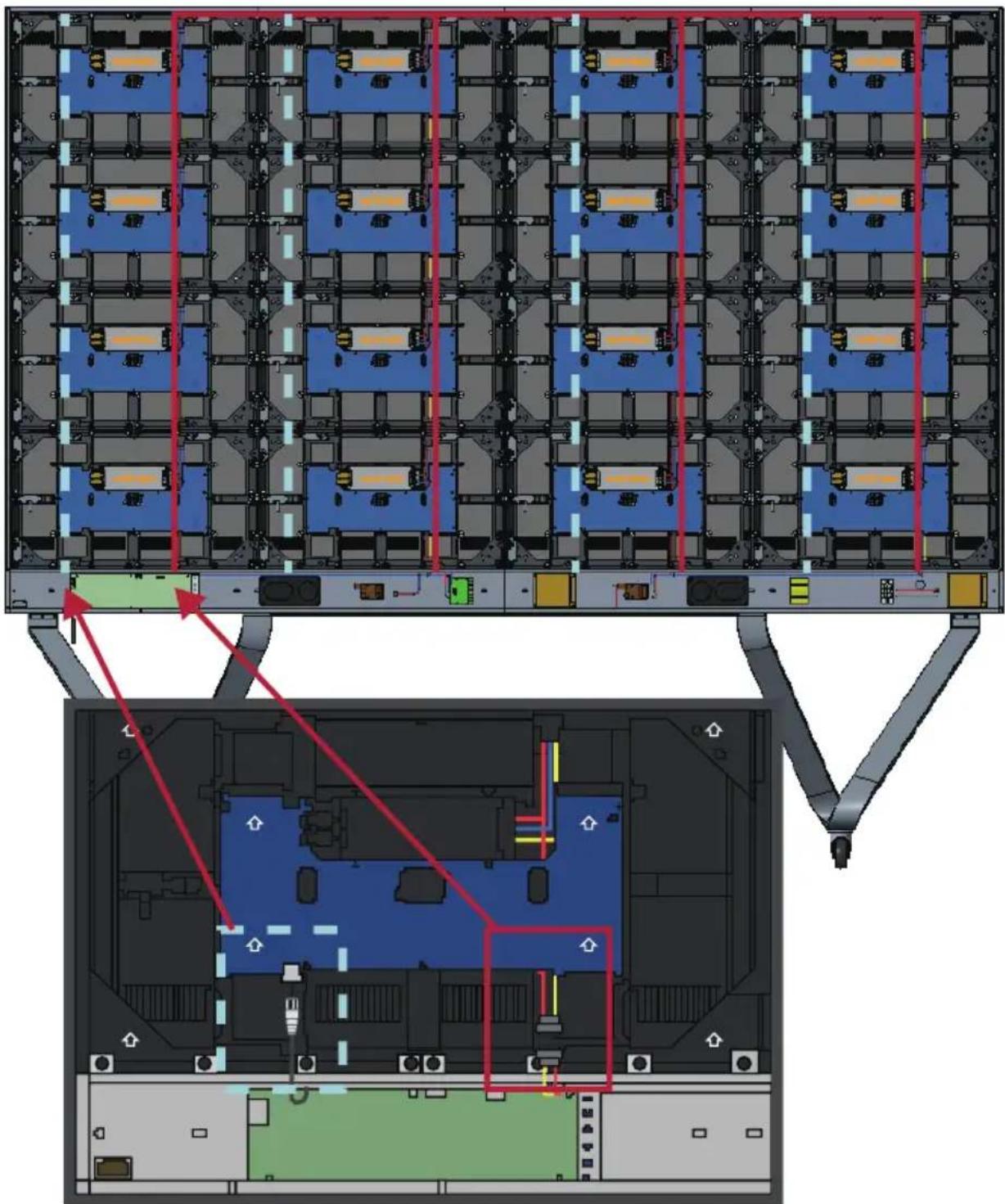

Raccordez les câbles réseau et d'alimentation

Raccordez les câbles réseau et d'alimentation de chaque boîtier au boîtier de commande du système.

REMARQUE: Il y a 4 cables réseau et 4 cables d'alimentation à raccorder.

Network 1

Network 2

Network 3

Network 4

Power

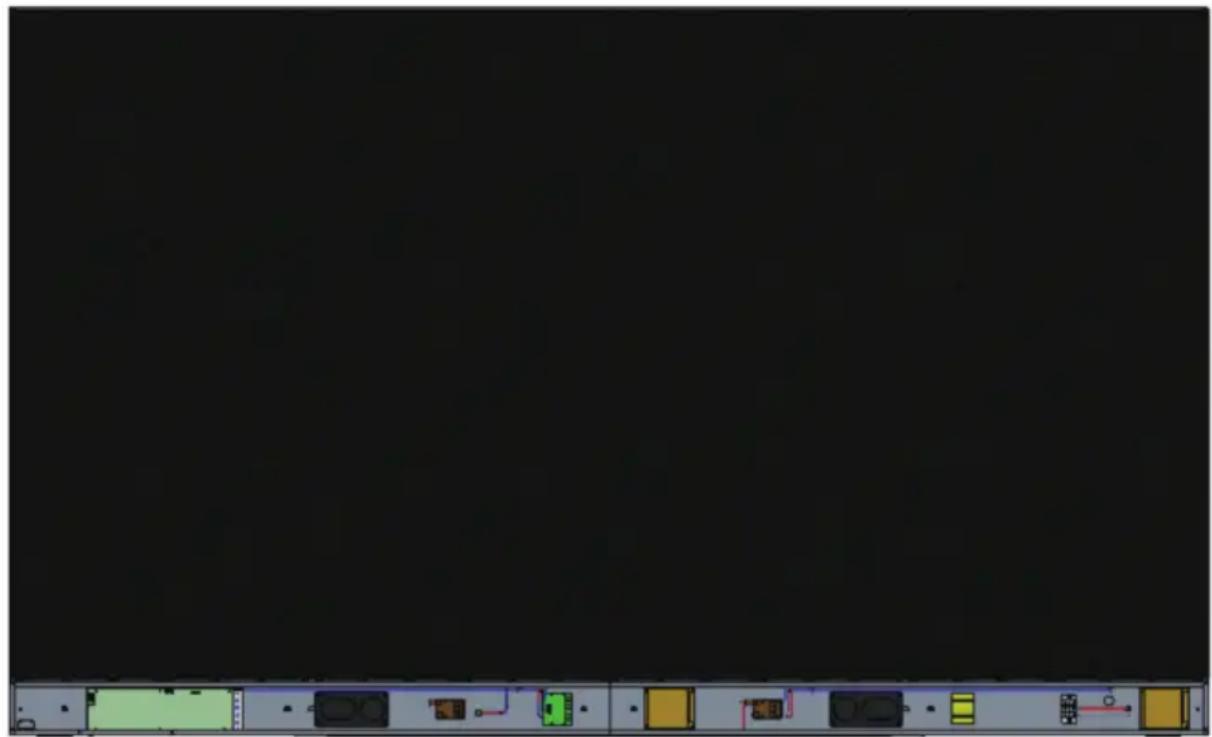

Installation des modules LED

Installez chaque module LED sur les boîtiers, en vous assurant de faire correspondre les numéros du module avec ceux du boîtier. Assurez-vous que chaque module est affleurant et qu'il n'y a peu ou pas d'espace entre eux. Il peut être nécessaire de tapoter doucement le module pour le faire affleurer.

AVERTISSEMENT Veuillez porter des gants antistatiques avant d'installer les modules LED.

Installation des couvercles du boîtier de commande du système

Il y a trois (3) couvercles du boîtier de commande du système : Gauche, Central et Droit.

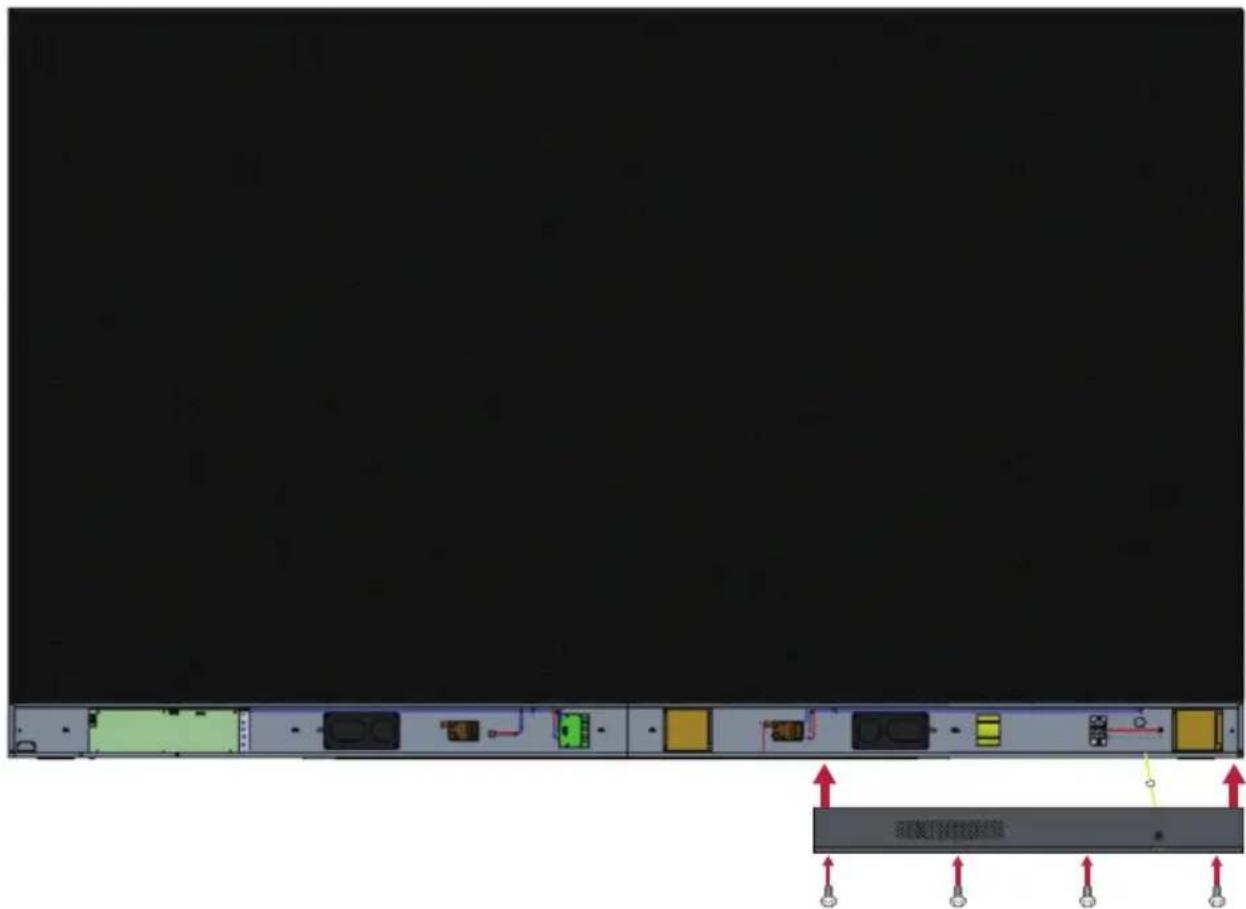

1. Commencez par installer le couvercle droit sur le boîtier de commande du système.

REMARQUE: Assurez-vous que le cable du bouton d'alimentation est raccordé au cable d'alimentation du boîtier de commande du système avant de fixer le couvercle.

1. Après avoir raccordé le cable du bouton d'alimentation, assurez-vous que le couvercle est correctement aligné avec le boîtier de commande du système; puis fixez-le avec les 12 vis fournies (KM3 x 6 mm).

REMARQUE : Les vis (KM3 x 6 mm) se trouvent dans la boîte d'accessoires de l'écran LED.

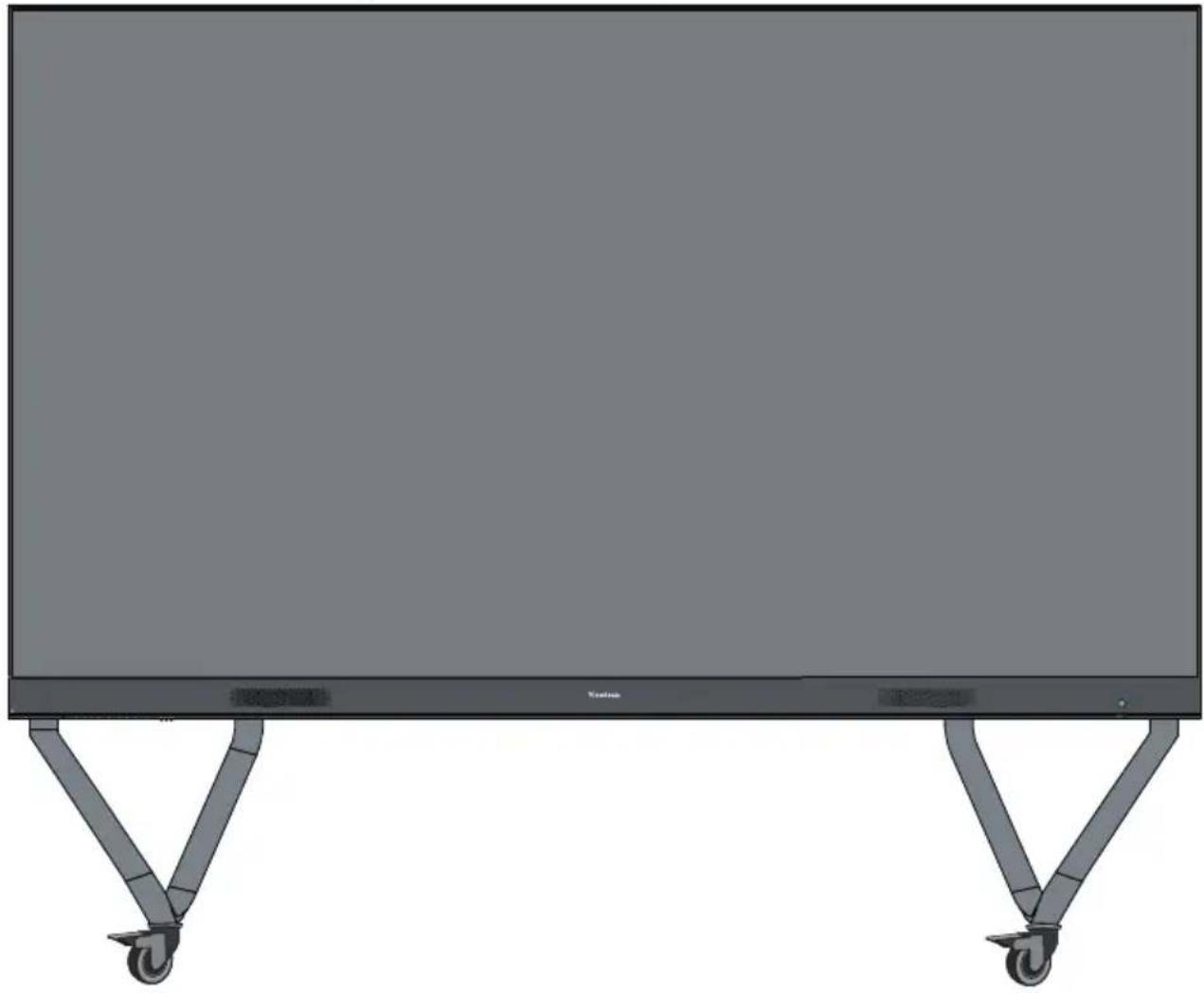

1. Répétez les étapes ci-dessus pour le couvercle central et le couvercle gauche. Une fois tous les couvercles fixés, votre écran LED est prêt à être allumé.
